Уход за автомобилем199Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее автомобиля находится серная
кислота, которая может стать
причиной потери зрения или
сильных химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Вспомогательный аккумулятор
В зависимости от наличия допол‐
нительного оборудования автомо‐
биль может комплектоваться
дополнительной аккумуляторной
батареей, которая находится под
передним пассажирским
сиденьем.
Примечание
Дополнительная аккумуляторная
батарея автоматически подклю‐
чается к основной аккумулятор‐
ной батарее только на время,
когда работает двигатель. Ее не
нужно отключать вручную при отсоединении основной аккумуля‐торной батареи автомобиля или
перед запуском автомобиля от
внешнего аккумулятора.
Запуск от внешнего источника
напряжения 3 228.
Дизельный топливный фильтр
Доступ к дизельному топливному
фильтру предусмотрен снизу авто‐
мобиля.
При каждой замене моторного
масла обязательно сливайте оста‐
точную воду из фильтра.

200Уход за автомобилемУстановить емкость под корпусом
фильтра. Чтобы слить воду,
ослабьте приблизительно на один
оборот винт с насечкой на головке, расположенный на нижней части
фильтра.
Можно считать, что вода из
фильтра слита, как только из слив‐
ного отверстия начнет вытекать
дизельное топливо без воды. Затя‐ ните винт.
Если двигатель работает в экстре‐
мальных условиях, через короткие
интервалы следует проверять
дизельный топливный фильтр.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был полно‐стью опустошен, необходимо
просушить клапан и опорожнить
топливную систему дизеля.
Заправьте бак топливом, после
чего выполните следующие дейст‐ вия:С ключом зажигания
● Включите зажигание (переве‐ дите ключ в положение 2) на
пять секунд.
● Выключите зажигание (переве‐
дите ключ в положение 1) на
три секунды.
● Повторите описанные дейст‐ вия несколько раз.
● Запустите двигатель (перево‐ дом ключа в положение 3),
после чего заглушите его
(переводом ключа в положе‐
ние 0).
Положения замка зажигания 3 150.
С кнопкой питания
● Вставьте электронный ключ в
считыватель.
● Нажмите на START/STOP, не
выжимая педалей.
● Подождите несколько минут, прежде чем пускать двигатель.
Кнопка питания 3 150.
Если двигатель не запускается,
обратитесь за помощью на стан‐
цию техобслуживания.
Запуск двигателя 3 152.

Уход за автомобилем201Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Прежде чем заменять щетки стек‐
лоочистителей, установите стекло‐
очистители в сервисное положе‐
ние (если предусмотрено).
Очиститель/омыватель ветрового
стекла 3 95.
Поднять рычаг стеклоочистителя,
нажать кнопку, чтобы отсоединить
щетку стеклоочистителя, и снять
ее.
Установите новую щетку стеклоо‐
чистителя на рычаг под неболь‐
шим углом и надавите до фикса‐
ции.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
Приподняв рычаг стеклоочисти‐
теля, нажмите одновременно на
лапки крепления и поднимите,
чтобы отсоединить и снять щетку
стеклоочистителя.
Осторожно опустите рычаг стекло‐
очистителя.
Устанавливая новую щетку стекло‐
очистителя, проследите, чтобы она была надежно зафиксирована.

202Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Берите новую лампу только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары и фонари.
Фары
Ближний свет и дальний свет Замену ламп фар следует произ‐
водить в отсеке двигателя.
1. Снимите крышку, повернув ее против часовой стрелки.
2. Отсоедините электрический разъем.
3. Освободите зажим (см. иллю‐ страцию) и выньте лампу.
4. Заменить лампу и установить зажим, соблюдая правильностьположения лампы.
5. Подключите электрический разъем и установите защитную
накладку.
Лампы указателей поворота/
дневные ходовые огни
1. Снимите крышку, повернув ее против часовой стрелки.
2. Отогните пружинные фикса‐ торы и извлеките патрон лампы
из корпуса отражателя.
3. Заменить лампу.
4. Вставьте патрон лампы в корпус отражателя и зафикси‐
руйте его пружинными фикса‐
торами.
5. Установите защитную крышку.

Уход за автомобилем203Противотуманная фараДоступ к передним противотуман‐
ным фарам осуществляется из-под
днища автомобиля.
1. На левой стороне необходимо разблокировать фиксатор и
открыть крышку.
На правой стороне необходимо
выкрутить два винта и разбло‐
кировать фиксатор, чтобы
открыть крышку.
2. Отсоедините электрический разъем.
3. Поверните патрон лампы против часовой стрелки иизвлеките лампу.
4. Замените лампу и вставьте патрон на место.
5. Подключите разъем жгута.
6. На левой стороне необходимо закрыть крышку.
Установите крышку на правой
стороне и закрепите ее
двумя винтами.
Передние указатели поворота1. Извлеките патрон из корпуса отражателя, вращая его против
часовой стрелки.
2. Заменить лампу.
3. Установить патрон лампы в корпус рефлектора.
Задние фонари
Задние тормозные световые
сигналы, указатели поворота и
габаритные огни
Откройте заднюю распашную
дверь/заднюю дверь багажного
отделения, чтобы получить доступ
к задним фонарям.

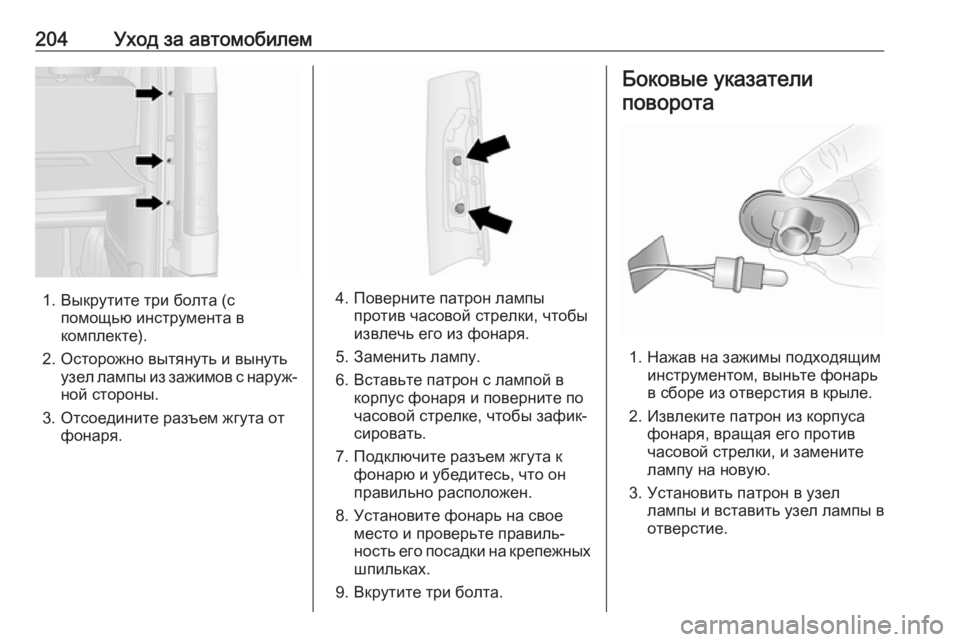

204Уход за автомобилем
1. Выкрутите три болта (спомощью инструмента в
комплекте).
2. Осторожно вытянуть и вынуть узел лампы из зажимов с наруж‐
ной стороны.
3. Отсоедините разъем жгута от фонаря.4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
5. Заменить лампу.
6. Вставьте патрон с лампой в корпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
7. Подключите разъем жгута к фонарю и убедитесь, что он
правильно расположен.
8. Установите фонарь на свое место и проверьте правиль‐
ность его посадки на крепежных
шпильках.
9. Вкрутите три болта.
Боковые указатели
поворота
1. Нажав на зажимы подходящим инструментом, выньте фонарь
в сборе из отверстия в крыле.
2. Извлеките патрон из корпуса фонаря, вращая его против
часовой стрелки, и замените
лампу на новую.
3. Установить патрон в узел лампы и вставить узел лампы в
отверстие.

Уход за автомобилем205Верхний центральныйстоп-сигнал
Задние двери 1. Откройте задние двери.
2. Выкрутите два болта с внутрен‐
ней стороны створок задней
двери багажного отделения.
3. Извлеките патрон лампы с наружной стороны, поджав
фиксаторы плоской отверткой.
4. Заменить лампу.
5. Установите на место патрон и заверните два болта.
Задняя дверь 1. Открыть заднюю торцевую откидную дверь.2. Выкрутите два болта из заднейдвери багажного отделения.
3. Извлеките патрон лампы с наружной стороны, поджав
фиксаторы плоской отверткой.

206Уход за автомобилем4. Заменить лампу.
5. Установите на место патрон и заверните два болта.
Фонарь заднего хода
1. Выкрутите два болта (с помощью специального инстру‐
мента в комплекте) и снимите
фонарь в сборе.
2. Отсоедините разъем жгута от фонаря.
3. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
4. Замените нижнюю лампу.
5. Вставьте патрон с лампой в корпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
6. Подключите разъем жгута к фонарю.
7. Установите фонарь на место и закрепите двумя болтами.
Освещение номерного знака
H1 высота крыши1. Снимите фонарь, поддев его плоской отверткой.
2. Отсоедините электрический разъем.
3. Подденьте линзу, чтобы осво‐ бодить фиксаторы.
4. Заменить лампу.
5. Установите рассеиватель и подключите разъем жгута.
6. Установите лампу в корпус.

Уход за автомобилем207H2 высота крыши
1. Удалите два винта (с помощьюприложенного инструмента),
чтобы освободить линзу.
2. Заменить лампу.
3. Установите линзу в корпус и заверните на место два винта.
Противотуманный задний
фонарь
1. Выкрутите два болта (с помощью специального инстру‐
мента в комплекте) и снимите
фонарь в сборе.
2. Отсоедините разъем жгута от фонаря.
3. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
4. Замените верхнюю лампу.
5. Вставьте патрон с лампой в корпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
6. Подключите разъем жгута к фонарю.
7. Установите фонарь на место и закрепите двумя болтами.

208Уход за автомобилемОсвещение салона
Передние и задние плафоны
подсветки салона
1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов и
фиксатора.
2. Замените лампу. 3. Установите на место рассеива‐ тель.
Освещение багажного
отделения
1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов.
2. Снимите заднюю крышку плафона.
3. Замените лампу.
4. Установите заднюю крышку и плафон на место.
Освещение переднего
вещевого ящика
1. Снимите рассеиватель плафона с помощью плоской
отвертки.
2. Замените лампу. 3. Установите на место рассеива‐ тель.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.
