Cuidado del vehículo189

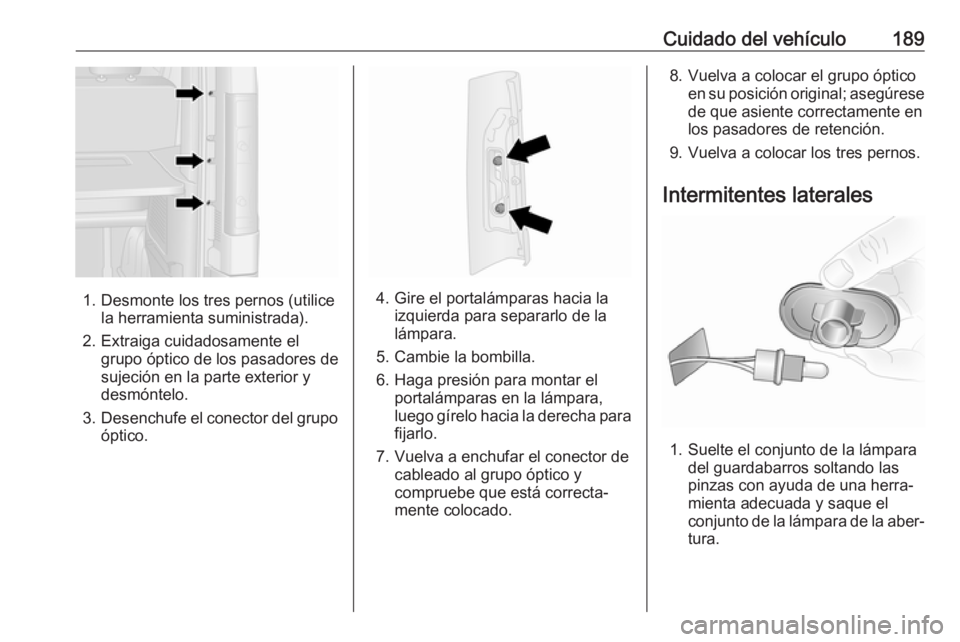

1. Desmonte los tres pernos (utilicela herramienta suministrada).
2. Extraiga cuidadosamente el grupo óptico de los pasadores de
sujeción en la parte exterior y
desmóntelo.
3. Desenchufe el conector del grupo
óptico.4. Gire el portalámparas hacia la izquierda para separarlo de la
lámpara.
5. Cambie la bombilla.
6. Haga presión para montar el portalámparas en la lámpara,
luego gírelo hacia la derecha para
fijarlo.
7. Vuelva a enchufar el conector de cableado al grupo óptico y
compruebe que está correcta‐
mente colocado.
8. Vuelva a colocar el grupo óptico en su posición original; asegúresede que asiente correctamente en
los pasadores de retención.
9. Vuelva a colocar los tres pernos.
Intermitentes laterales
1. Suelte el conjunto de la lámpara del guardabarros soltando las
pinzas con ayuda de una herra‐
mienta adecuada y saque el
conjunto de la lámpara de la aber‐
tura.

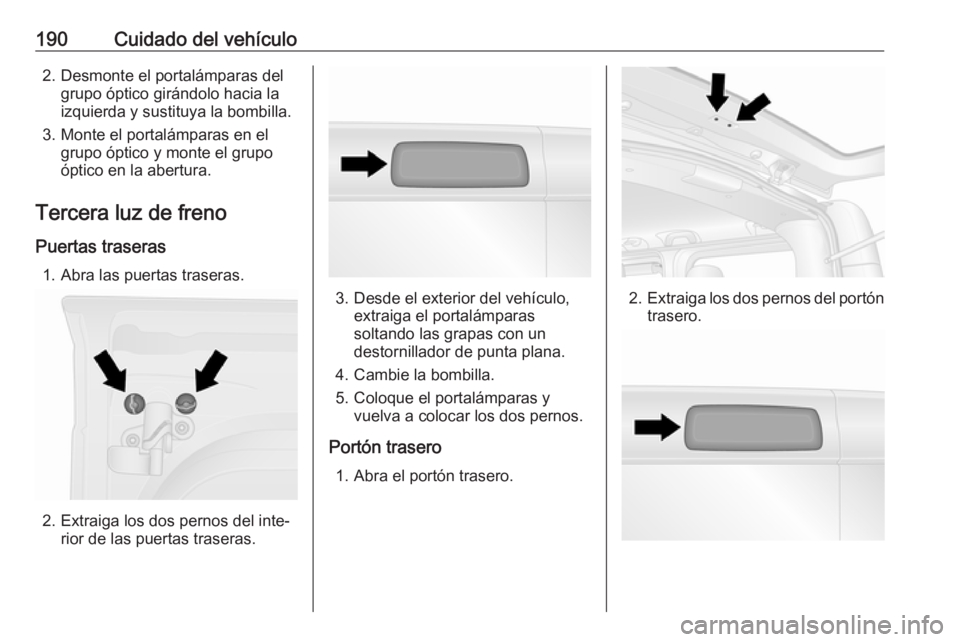

190Cuidado del vehículo2. Desmonte el portalámparas delgrupo óptico girándolo hacia la
izquierda y sustituya la bombilla.
3. Monte el portalámparas en el grupo óptico y monte el grupo
óptico en la abertura.
Tercera luz de freno Puertas traseras 1. Abra las puertas traseras.
2. Extraiga los dos pernos del inte‐ rior de las puertas traseras.
3. Desde el exterior del vehículo,extraiga el portalámparas
soltando las grapas con un
destornillador de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los dos pernos.
Portón trasero 1. Abra el portón trasero.2. Extraiga los dos pernos del portón
trasero.

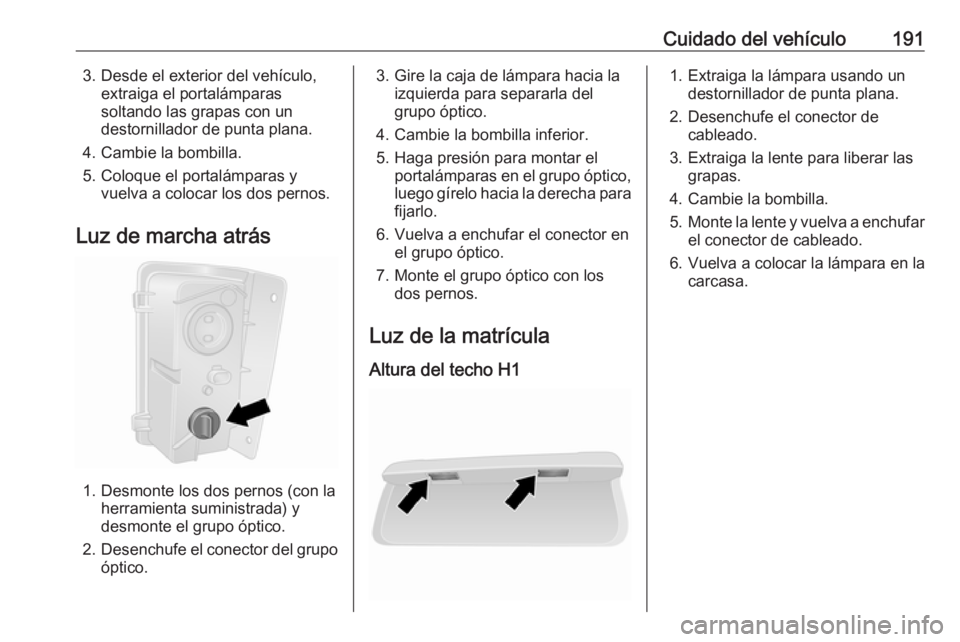

Cuidado del vehículo1913. Desde el exterior del vehículo,extraiga el portalámparas
soltando las grapas con un
destornillador de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los dos pernos.
Luz de marcha atrás
1. Desmonte los dos pernos (con la herramienta suministrada) y
desmonte el grupo óptico.
2. Desenchufe el conector del grupo
óptico.
3. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
4. Cambie la bombilla inferior. 5. Haga presión para montar el portalámparas en el grupo óptico,luego gírelo hacia la derecha para
fijarlo.
6. Vuelva a enchufar el conector en el grupo óptico.
7. Monte el grupo óptico con los dos pernos.
Luz de la matrícula Altura del techo H11. Extraiga la lámpara usando un destornillador de punta plana.
2. Desenchufe el conector de cableado.
3. Extraiga la lente para liberar las grapas.
4. Cambie la bombilla.
5. Monte la lente y vuelva a enchufar
el conector de cableado.
6. Vuelva a colocar la lámpara en la carcasa.

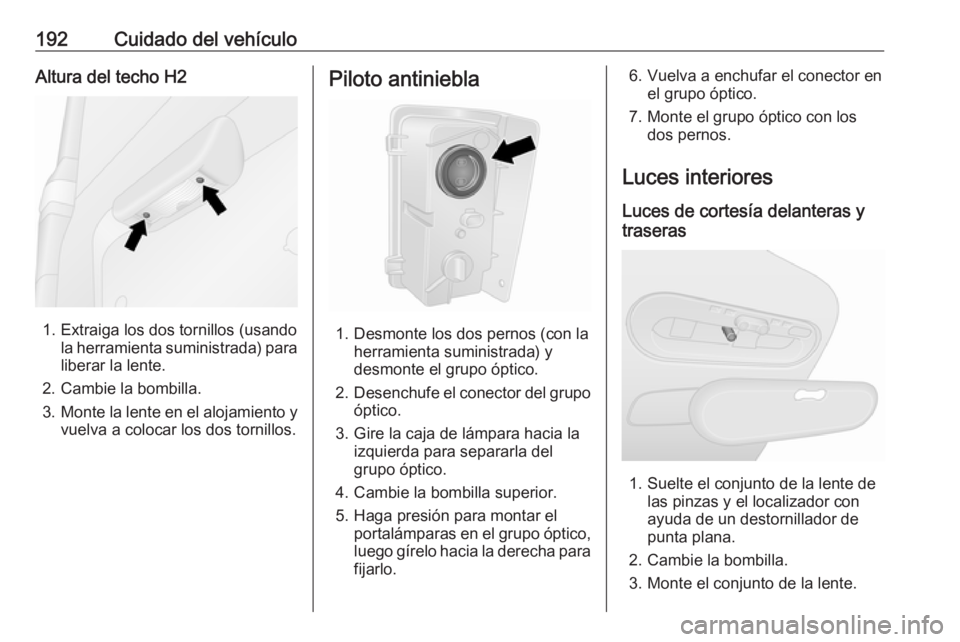

192Cuidado del vehículoAltura del techo H2
1. Extraiga los dos tornillos (usandola herramienta suministrada) para
liberar la lente.
2. Cambie la bombilla.
3. Monte la lente en el alojamiento y
vuelva a colocar los dos tornillos.
Piloto antiniebla
1. Desmonte los dos pernos (con la herramienta suministrada) y
desmonte el grupo óptico.
2. Desenchufe el conector del grupo
óptico.
3. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
4. Cambie la bombilla superior.
5. Haga presión para montar el portalámparas en el grupo óptico,luego gírelo hacia la derecha para
fijarlo.
6. Vuelva a enchufar el conector en el grupo óptico.
7. Monte el grupo óptico con los dos pernos.
Luces interiores Luces de cortesía delanteras y
traseras
1. Suelte el conjunto de la lente de las pinzas y el localizador con
ayuda de un destornillador de
punta plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.

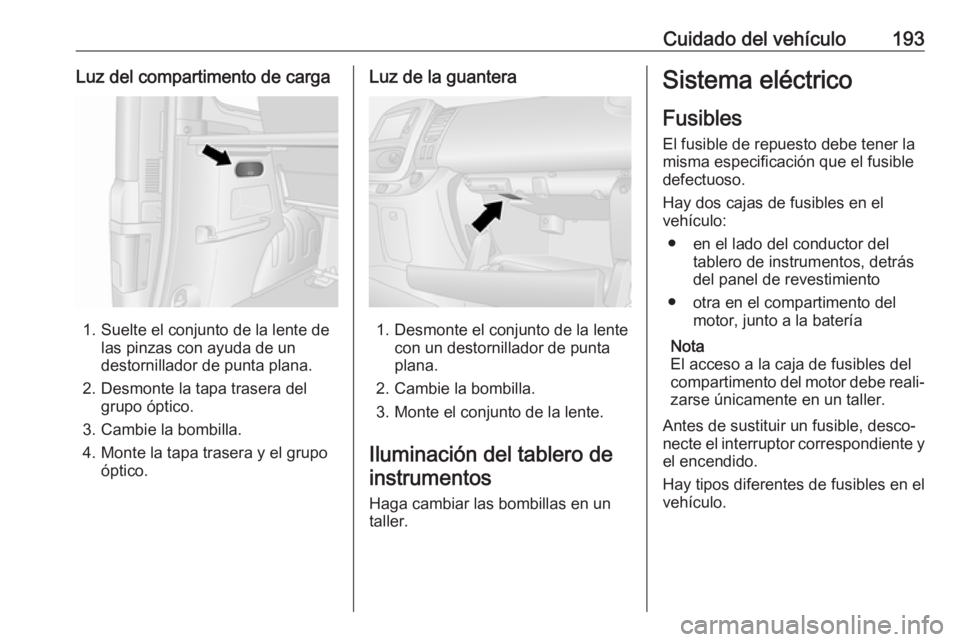

Cuidado del vehículo193Luz del compartimento de carga
1. Suelte el conjunto de la lente delas pinzas con ayuda de un
destornillador de punta plana.
2. Desmonte la tapa trasera del grupo óptico.
3. Cambie la bombilla.
4. Monte la tapa trasera y el grupo óptico.
Luz de la guantera
1. Desmonte el conjunto de la lente con un destornillador de punta
plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un
taller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● en el lado del conductor del tablero de instrumentos, detrás
del panel de revestimiento
● otra en el compartimento del motor, junto a la batería
Nota
El acceso a la caja de fusibles del
compartimento del motor debe reali‐
zarse únicamente en un taller.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tipos diferentes de fusibles en el
vehículo.

194Cuidado del vehículo

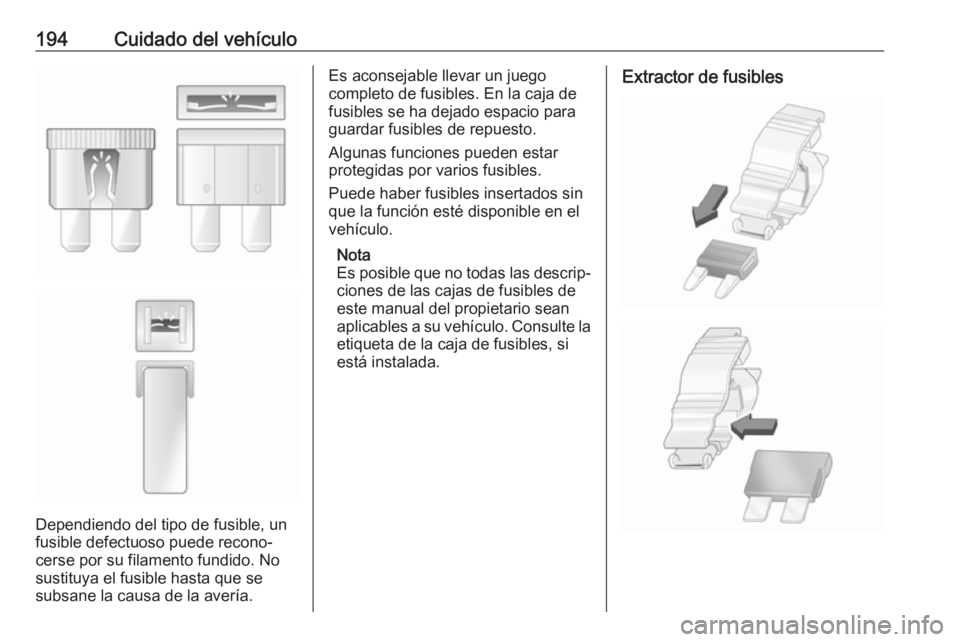

Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Es aconsejable llevar un juego
completo de fusibles. En la caja de
fusibles se ha dejado espacio para
guardar fusibles de repuesto.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles de
este manual del propietario sean
aplicables a su vehículo. Consulte la
etiqueta de la caja de fusibles, si
está instalada.Extractor de fusibles

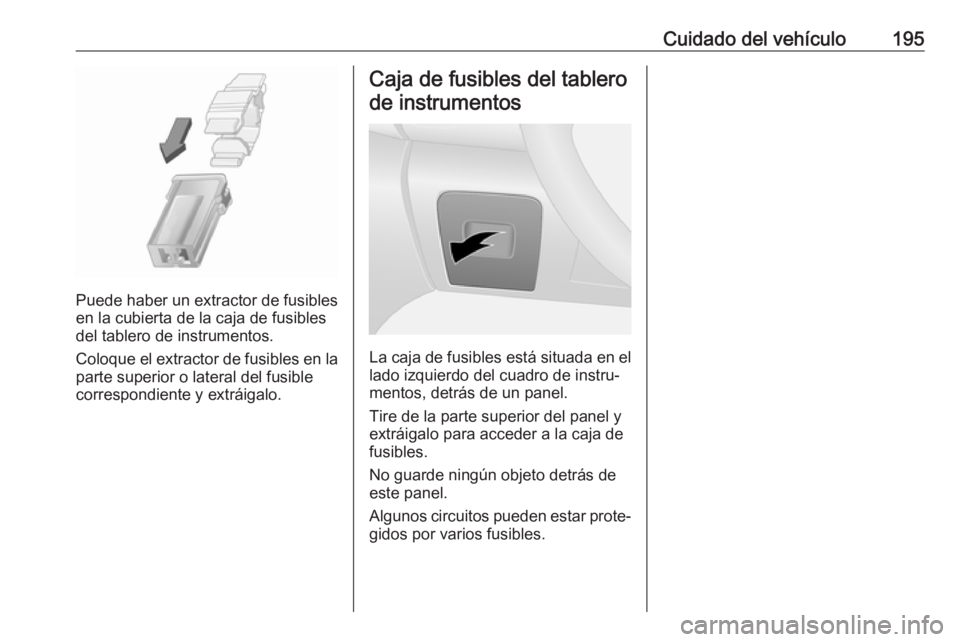

Cuidado del vehículo195
Puede haber un extractor de fusibles
en la cubierta de la caja de fusibles
del tablero de instrumentos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está situada en el lado izquierdo del cuadro de instru‐
mentos, detrás de un panel.
Tire de la parte superior del panel y
extráigalo para acceder a la caja de
fusibles.
No guarde ningún objeto detrás de
este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.

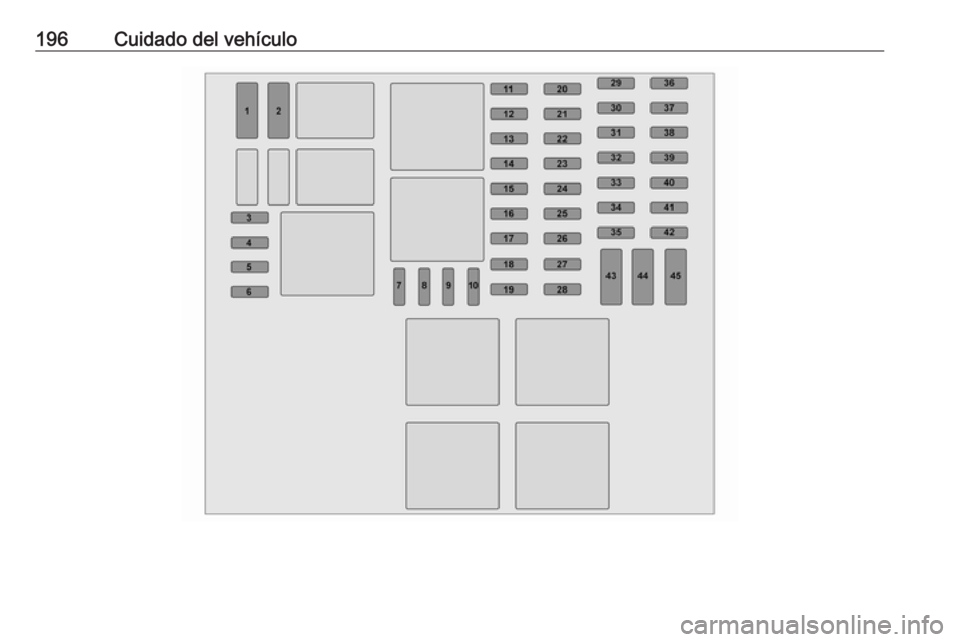

196Cuidado del vehículo

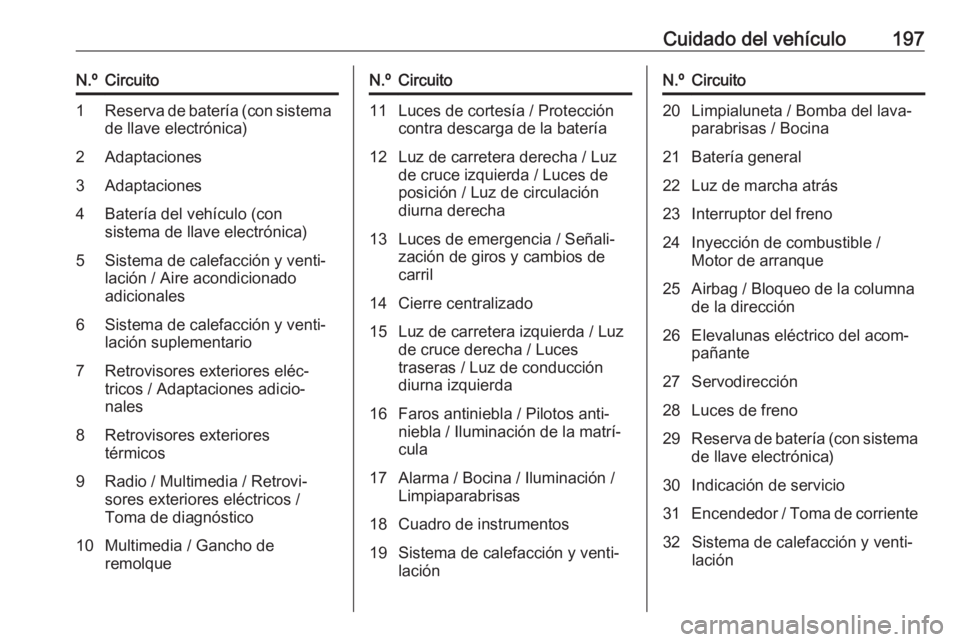

Cuidado del vehículo197N.ºCircuito1Reserva de batería (con sistema
de llave electrónica)2Adaptaciones3Adaptaciones4Batería del vehículo (con
sistema de llave electrónica)5Sistema de calefacción y venti‐
lación / Aire acondicionado
adicionales6Sistema de calefacción y venti‐
lación suplementario7Retrovisores exteriores eléc‐
tricos / Adaptaciones adicio‐
nales8Retrovisores exteriores
térmicos9Radio / Multimedia / Retrovi‐
sores exteriores eléctricos /
Toma de diagnóstico10Multimedia / Gancho de
remolqueN.ºCircuito11Luces de cortesía / Protección
contra descarga de la batería12Luz de carretera derecha / Luz
de cruce izquierda / Luces de
posición / Luz de circulación
diurna derecha13Luces de emergencia / Señali‐
zación de giros y cambios de
carril14Cierre centralizado15Luz de carretera izquierda / Luz
de cruce derecha / Luces
traseras / Luz de conducción
diurna izquierda16Faros antiniebla / Pilotos anti‐
niebla / Iluminación de la matrí‐
cula17Alarma / Bocina / Iluminación /
Limpiaparabrisas18Cuadro de instrumentos19Sistema de calefacción y venti‐
laciónN.ºCircuito20Limpialuneta / Bomba del lava‐
parabrisas / Bocina21Batería general22Luz de marcha atrás23Interruptor del freno24Inyección de combustible /
Motor de arranque25Airbag / Bloqueo de la columna
de la dirección26Elevalunas eléctrico del acom‐
pañante27Servodirección28Luces de freno29Reserva de batería (con sistema
de llave electrónica)30Indicación de servicio31Encendedor / Toma de corriente32Sistema de calefacción y venti‐
lación

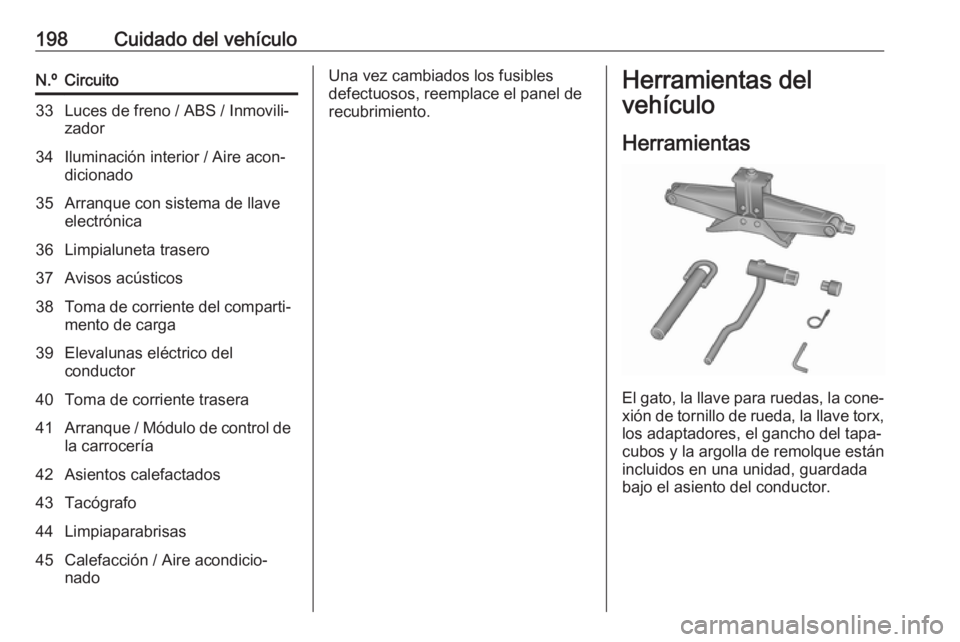

198Cuidado del vehículoN.ºCircuito33Luces de freno / ABS / Inmovili‐
zador34Iluminación interior / Aire acon‐
dicionado35Arranque con sistema de llave
electrónica36Limpialuneta trasero37Avisos acústicos38Toma de corriente del comparti‐
mento de carga39Elevalunas eléctrico del
conductor40Toma de corriente trasera41Arranque / Módulo de control de la carrocería42Asientos calefactados43Tacógrafo44Limpiaparabrisas45Calefacción / Aire acondicio‐
nadoUna vez cambiados los fusibles
defectuosos, reemplace el panel de
recubrimiento.Herramientas del
vehículo
Herramientas
El gato, la llave para ruedas, la cone‐xión de tornillo de rueda, la llave torx,
los adaptadores, el gancho del tapa‐
cubos y la argolla de remolque están
incluidos en una unidad, guardada
bajo el asiento del conductor.
