Starostlivosť o vozidlo179Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Kontrola žiarovkyPo výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Svetlomety Stretávacie svetlá a diaľkové
svetlo
Žiarovky predných svetlometov
vymieňajte z priestoru motora.
1. Odmontujte ochranný kryt jeho otočením v protismere chodu
hodinových ručičiek.
2. Odpojte konektor kábla.
3. Uvoľnite prídržnú pružinu (pozrite si obrázok) a vyberte žiarovku.
4. Vymeňte žiarovku za novú, namontujte prídržnú pružinu a
dbajte, aby žiarovka bola
nainštalovaná správnym smerom.
5. Pripojte konektor kábla a založte ochranný kryt.
Obrysové svetlá/svetlá pre jazdu
cez deň
1. Odmontujte ochranný kryt jeho otočením v protismere chodu
hodinových ručičiek.
2. Uvoľnite poistné spony a vyberte držiak svetla z objímky reflektora.
3. Vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do objímky reflektora a zaistite
poistné spony.
5. Odstráňte ochranný kryt svetlometu.

180Starostlivosť o vozidloSvetlo pre jazdu cez deň s LEDSvetlá pre jazdu cez deň pozostávajú
z LED, ktoré sa nedajú meniť. V
prípade chybnej LED sa obráťte na
servis.
Hmlové svetlá
Pristúpte k žiarovke predného svetla
do hmly zo spodnej strany vozidla.
1. Na ľavej strane vozidla uvoľnite príchytku a otvorte prístupový
kryt.
Na pravej strane vozidla
odstráňte dve skrutky a poistné
spony a odmontujte prístupový
kryt.
2. Odpojte konektor kábla.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte žiarovku.
4. Vymeňte žiarovku a namontujte držiak žiarovky.
5. Zapojte konektor s káblami.
6. Zatvorte prístupový kryt na ľavej strane vozidla.
Nainštalujte prístupový kryt a
zaskrutkujte dve skrutky na pravej strane vozidla.Predné smerovky
1. Vyberte objímku žiarovky z telesa
reflektora otočením proti smeru
hodinových ručičiek.
2. Vymeňte žiarovku.
3. Nainštalujte objímku žiarovky do telesa.

Starostlivosť o vozidlo181Zadné svetlá
Zadné brzdové svetlá,
ukazovatele smeru a koncové
svetlá
Otvorte zadné dvere / zadné
výklopné dvere, aby ste získali
prístup k zadným svetlám.
1. Vyskrutkujte tri skrutky (pomocou dodaného nástroja).
2. Opatrne vytiahnite zostavu svetla z prídržných čapov na vonkajšej
strane a vyberte ju.
3. Odpojte konektor od zostavy svetiel.
4. Otočením držiaka žiarovky protismeru hodinových ručičiek ho
oddeľte od svetla.
5. Vymeňte žiarovku.
6. Zatlačením nainštalujte držiak žiarovky do svetla a potom ho
otočením v smere hodinových
ručičiek zaistite.
7. Znovu pripojte konektor kábla k zostave žiarovky a skontrolujte, čije správne umiestnený.
8. Nasaďte zostavu svetla do pôvodnej polohy a dbajte pri tom
na to, aby bola správne usadená
v prídržných čapoch.
9. Naskrutkujte tri skrutky.
Bočné smerovky
1. Uvoľnite zostavu svetla z nárazníka stlačením svoriek
použitím vhodného nástroja a
nadvihnutím zostavy svetla z
otvoru.
2. Vyberte objímku žiarovky zo zostavy svetla otočením proti
smeru chodu hodinových ručičiek
a nainštalujte novú žiarovku.
3. Inštalujte objímku žiarovky do zostavy svetla a nainštalujte
zostavu svetla do otvoru.

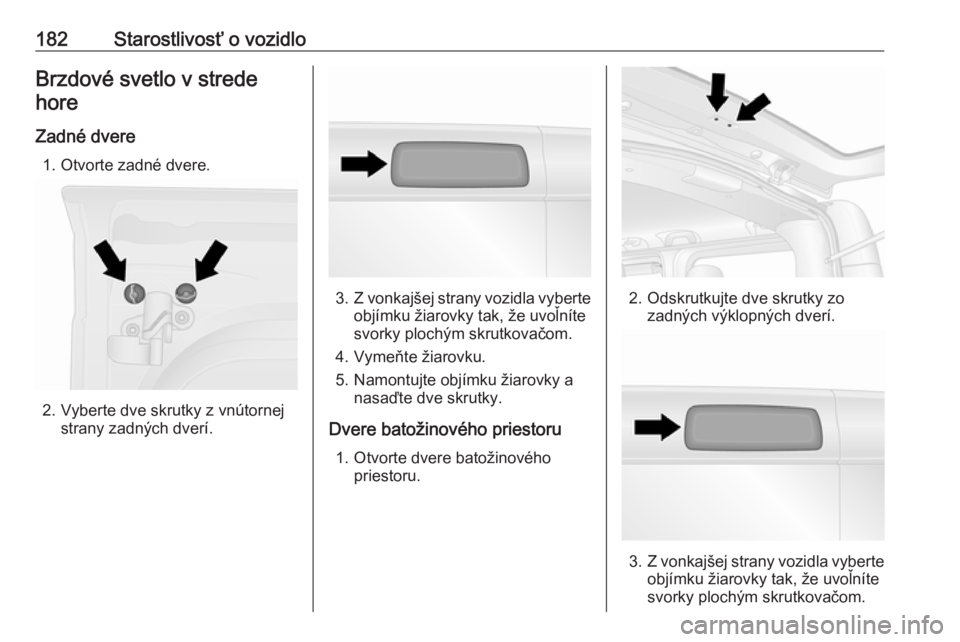

182Starostlivosť o vozidloBrzdové svetlo v stredehore
Zadné dvere 1. Otvorte zadné dvere.
2. Vyberte dve skrutky z vnútornej strany zadných dverí.
3. Z vonkajšej strany vozidla vyberte
objímku žiarovky tak, že uvoľníte
svorky plochým skrutkovačom.
4. Vymeňte žiarovku.
5. Namontujte objímku žiarovky a nasaďte dve skrutky.
Dvere batožinového priestoru 1. Otvorte dvere batožinového priestoru.2. Odskrutkujte dve skrutky zozadných výklopných dverí.
3. Z vonkajšej strany vozidla vyberte
objímku žiarovky tak, že uvoľníte
svorky plochým skrutkovačom.

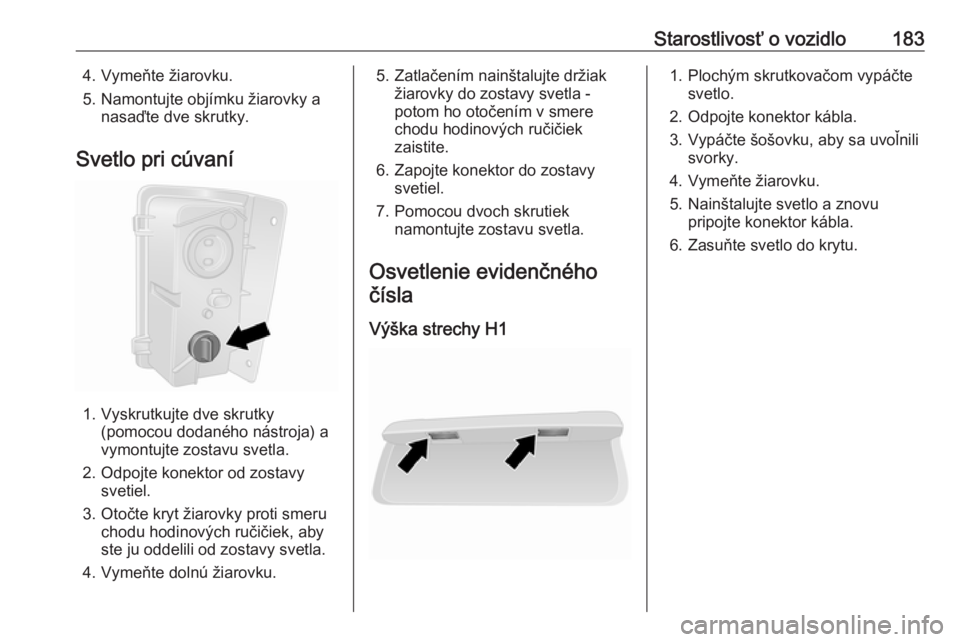

Starostlivosť o vozidlo1834. Vymeňte žiarovku.
5. Namontujte objímku žiarovky a nasaďte dve skrutky.
Svetlo pri cúvaní
1. Vyskrutkujte dve skrutky (pomocou dodaného nástroja) a
vymontujte zostavu svetla.
2. Odpojte konektor od zostavy svetiel.
3. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
4. Vymeňte dolnú žiarovku.
5. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
6. Zapojte konektor do zostavy svetiel.
7. Pomocou dvoch skrutiek namontujte zostavu svetla.
Osvetlenie evidenčného čísla
Výška strechy H11. Plochým skrutkovačom vypáčte svetlo.
2. Odpojte konektor kábla.
3. Vypáčte šošovku, aby sa uvoľnili svorky.
4. Vymeňte žiarovku.
5. Nainštalujte svetlo a znovu pripojte konektor kábla.
6. Zasuňte svetlo do krytu.

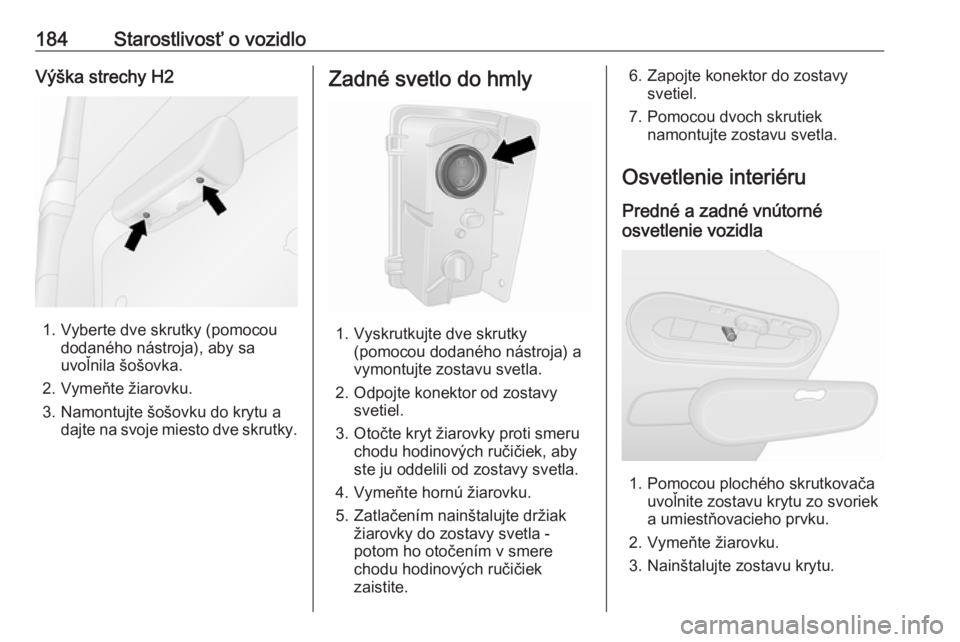

184Starostlivosť o vozidloVýška strechy H2
1. Vyberte dve skrutky (pomocoudodaného nástroja), aby sa
uvoľnila šošovka.
2. Vymeňte žiarovku.
3. Namontujte šošovku do krytu a dajte na svoje miesto dve skrutky .
Zadné svetlo do hmly
1. Vyskrutkujte dve skrutky
(pomocou dodaného nástroja) a
vymontujte zostavu svetla.
2. Odpojte konektor od zostavy svetiel.
3. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
4. Vymeňte hornú žiarovku.
5. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
6. Zapojte konektor do zostavy svetiel.
7. Pomocou dvoch skrutiek namontujte zostavu svetla.
Osvetlenie interiéru Predné a zadné vnútorné
osvetlenie vozidla
1. Pomocou plochého skrutkovača uvoľnite zostavu krytu zo svoriek
a umiestňovacieho prvku.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu krytu.

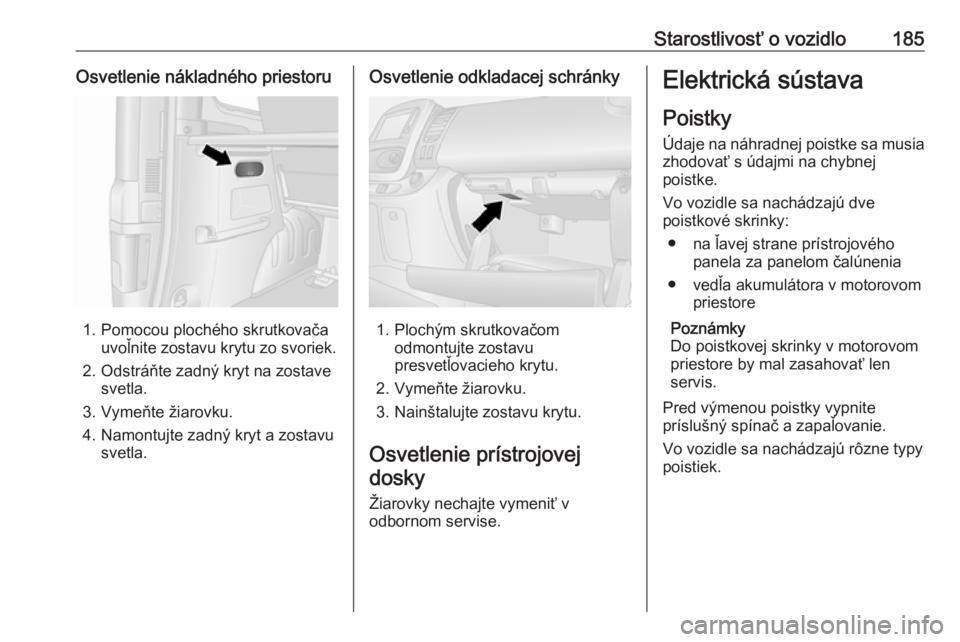

Starostlivosť o vozidlo185Osvetlenie nákladného priestoru
1. Pomocou plochého skrutkovačauvoľnite zostavu krytu zo svoriek.
2. Odstráňte zadný kryt na zostave svetla.
3. Vymeňte žiarovku.
4. Namontujte zadný kryt a zostavu svetla.
Osvetlenie odkladacej schránky
1. Plochým skrutkovačomodmontujte zostavu
presvetľovacieho krytu.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu krytu.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● vedľa akumulátora v motorovom priestore
Poznámky
Do poistkovej skrinky v motorovom
priestore by mal zasahovať len
servis.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne typy poistiek.

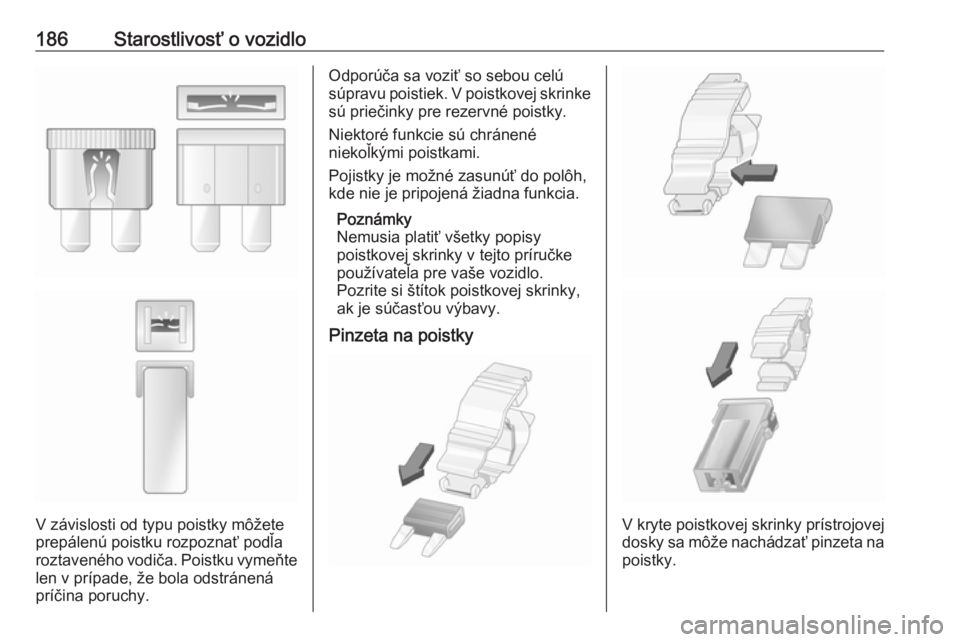

186Starostlivosť o vozidlo
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek. V poistkovej skrinke
sú priečinky pre rezervné poistky.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
používateľa pre vaše vozidlo.
Pozrite si štítok poistkovej skrinky,
ak je súčasťou výbavy.
Pinzeta na poistky
V kryte poistkovej skrinky prístrojovej
dosky sa môže nachádzať pinzeta na poistky.

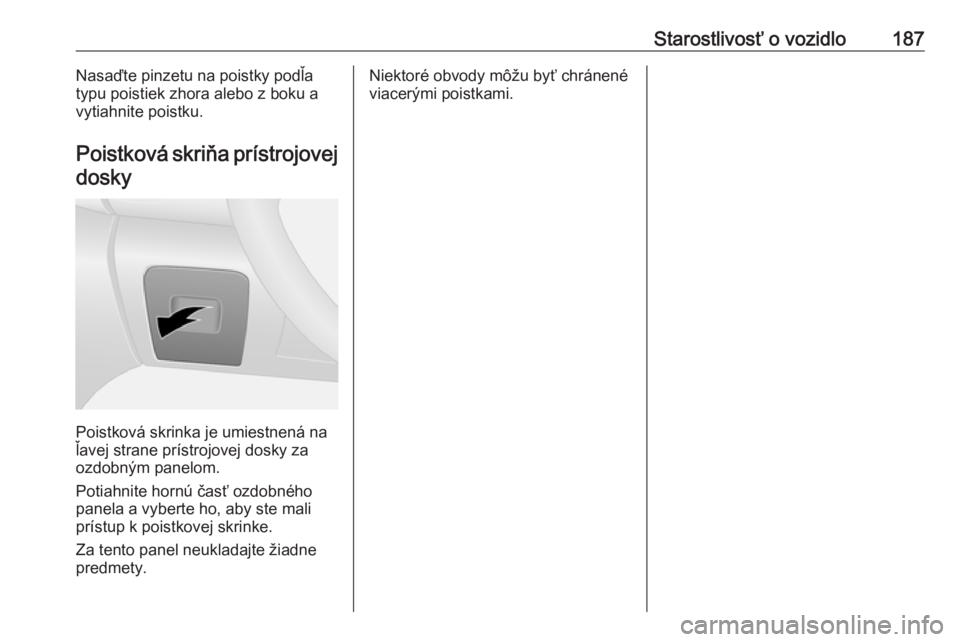

Starostlivosť o vozidlo187Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa prístrojovej
dosky
Poistková skrinka je umiestnená na
ľavej strane prístrojovej dosky za
ozdobným panelom.
Potiahnite hornú časť ozdobného
panela a vyberte ho, aby ste mali
prístup k poistkovej skrinke.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.
