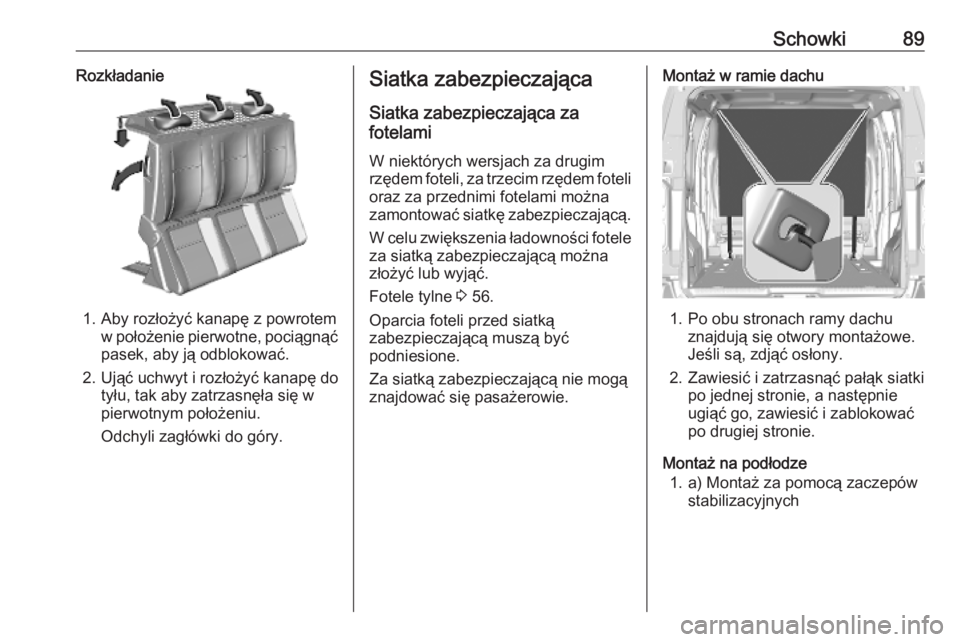

Page 91 of 315

Schowki89Rozkładanie
1. Aby rozłożyć kanapę z powrotemw położenie pierwotne, pociągnąć
pasek, aby ją odblokować.
2. Ująć uchwyt i rozłożyć kanapę do tyłu, tak aby zatrzasnęła się w
pierwotnym położeniu.
Odchyli zagłówki do góry.
Siatka zabezpieczająca
Siatka zabezpieczająca za
fotelami
W niektórych wersjach za drugim
rzędem foteli, za trzecim rzędem foteli oraz za przednimi fotelami można
zamontować siatkę zabezpieczającą.
W celu zwiększenia ładowności fotele
za siatką zabezpieczającą można
złożyć lub wyjąć.
Fotele tylne 3 56.
Oparcia foteli przed siatką
zabezpieczającą muszą być
podniesione.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.Montaż w ramie dachu
1. Po obu stronach ramy dachu znajdują się otwory montażowe.
Jeśli są, zdjąć osłony.
2. Zawiesić i zatrzasnąć pałąk siatki po jednej stronie, a następnie
ugiąć go, zawiesić i zablokować
po drugiej stronie.
Montaż na podłodze 1. a) Montaż za pomocą zaczepów stabilizacyjnych

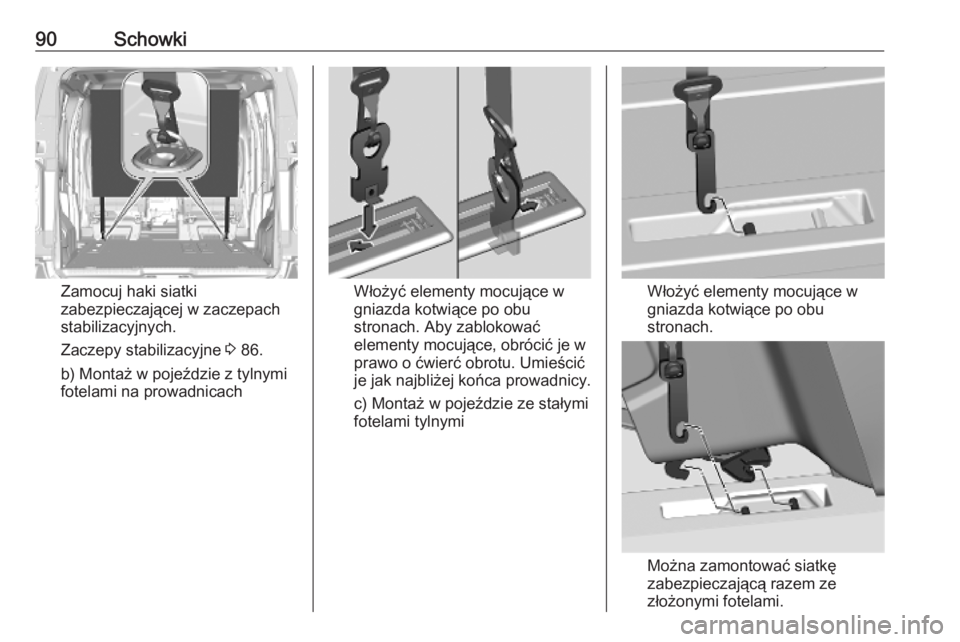

Page 92 of 315

90Schowki
Zamocuj haki siatki
zabezpieczającej w zaczepach
stabilizacyjnych.
Zaczepy stabilizacyjne 3 86.
b) Montaż w pojeździe z tylnymi
fotelami na prowadnicachWłożyć elementy mocujące w
gniazda kotwiące po obu stronach. Aby zablokować
elementy mocujące, obrócić je w
prawo o ćwierć obrotu. Umieścić
je jak najbliżej końca prowadnicy.
c) Montaż w pojeździe ze stałymi
fotelami tylnymiWłożyć elementy mocujące w
gniazda kotwiące po obu
stronach.
Można zamontować siatkę
zabezpieczającą razem ze
złożonymi fotelami.

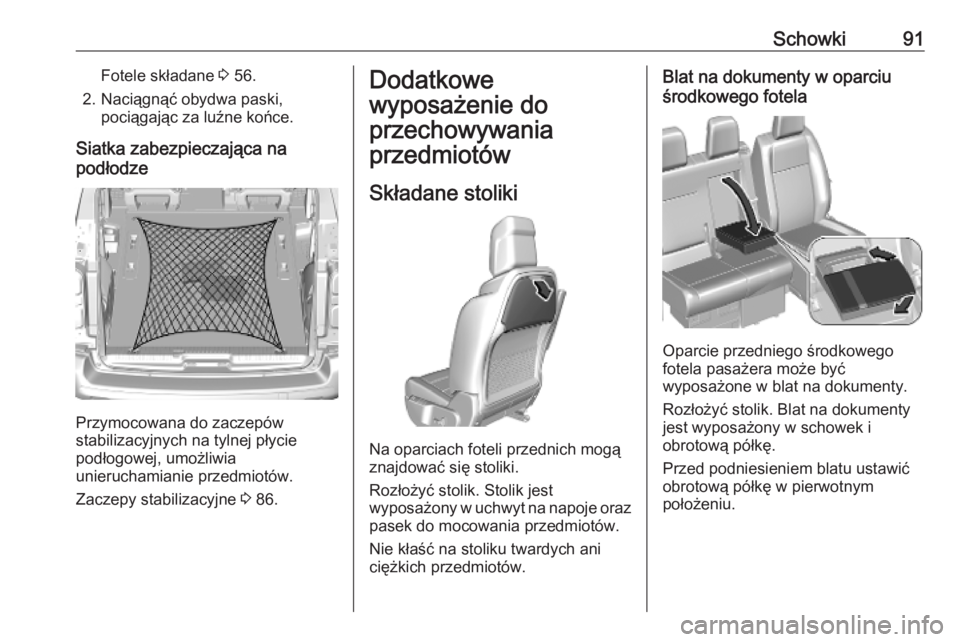

Page 93 of 315

Schowki91Fotele składane 3 56.
2. Naciągnąć obydwa paski, pociągając za luźne końce.
Siatka zabezpieczająca na
podłodze
Przymocowana do zaczepów
stabilizacyjnych na tylnej płycie
podłogowej, umożliwia
unieruchamianie przedmiotów.
Zaczepy stabilizacyjne 3 86.
Dodatkowe
wyposażenie do
przechowywania
przedmiotów
Składane stoliki
Na oparciach foteli przednich mogą
znajdować się stoliki.
Rozłożyć stolik. Stolik jest
wyposażony w uchwyt na napoje oraz
pasek do mocowania przedmiotów.
Nie kłaść na stoliku twardych ani
ciężkich przedmiotów.
Blat na dokumenty w oparciu
środkowego fotela
Oparcie przedniego środkowego
fotela pasażera może być
wyposażone w blat na dokumenty.
Rozłożyć stolik. Blat na dokumenty jest wyposażony w schowek i
obrotową półkę.
Przed podniesieniem blatu ustawić
obrotową półkę w pierwotnym
położeniu.

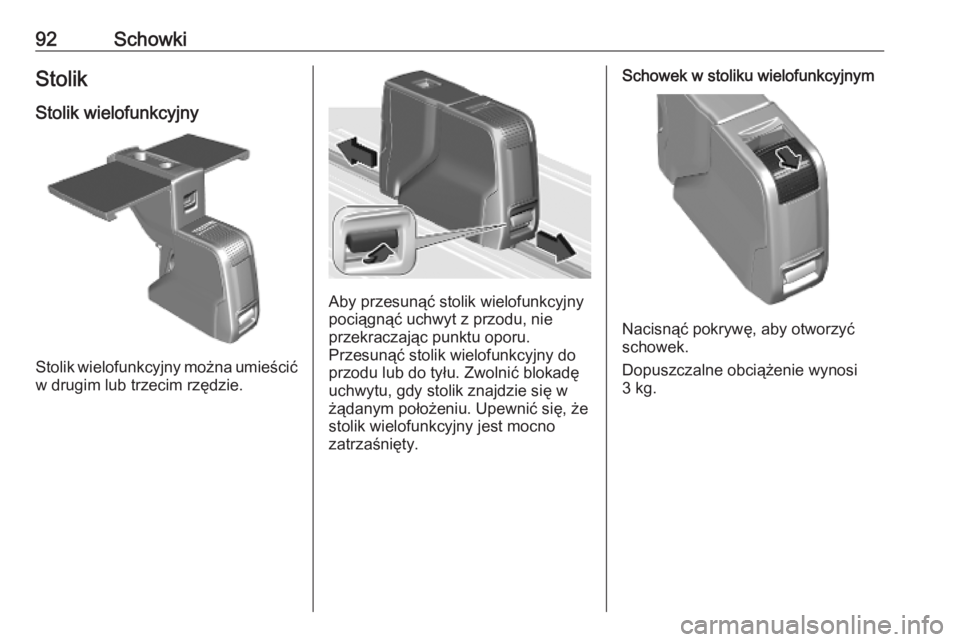

Page 94 of 315

92SchowkiStolik
Stolik wielofunkcyjny
Stolik wielofunkcyjny można umieścić
w drugim lub trzecim rzędzie.
Aby przesunąć stolik wielofunkcyjny pociągnąć uchwyt z przodu, nie
przekraczając punktu oporu.
Przesunąć stolik wielofunkcyjny do
przodu lub do tyłu. Zwolnić blokadę
uchwytu, gdy stolik znajdzie się w
żądanym położeniu. Upewnić się, że
stolik wielofunkcyjny jest mocno
zatrzaśnięty.
Schowek w stoliku wielofunkcyjnym
Nacisnąć pokrywę, aby otworzyć
schowek.
Dopuszczalne obciążenie wynosi
3 kg.

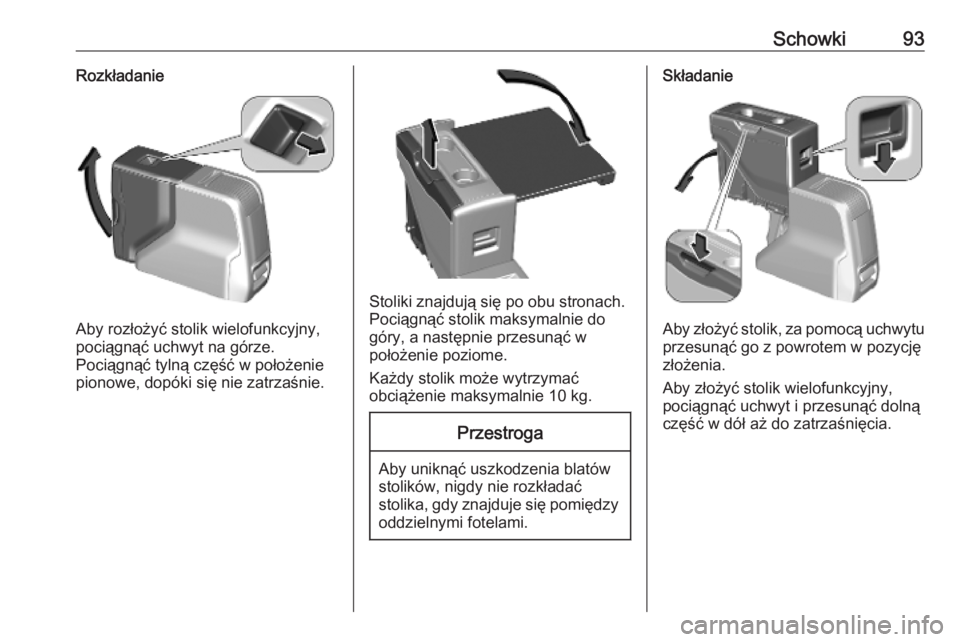

Page 95 of 315

Schowki93Rozkładanie
Aby rozłożyć stolik wielofunkcyjny,
pociągnąć uchwyt na górze.
Pociągnąć tylną część w położenie
pionowe, dopóki się nie zatrzaśnie.
Stoliki znajdują się po obu stronach.
Pociągnąć stolik maksymalnie do
góry, a następnie przesunąć w
położenie poziome.
Każdy stolik może wytrzymać
obciążenie maksymalnie 10 kg.
Przestroga
Aby uniknąć uszkodzenia blatów
stolików, nigdy nie rozkładać
stolika, gdy znajduje się pomiędzy
oddzielnymi fotelami.
Składanie
Aby złożyć stolik, za pomocą uchwytu
przesunąć go z powrotem w pozycję
złożenia.
Aby złożyć stolik wielofunkcyjny,
pociągnąć uchwyt i przesunąć dolną
część w dół aż do zatrzaśnięcia.

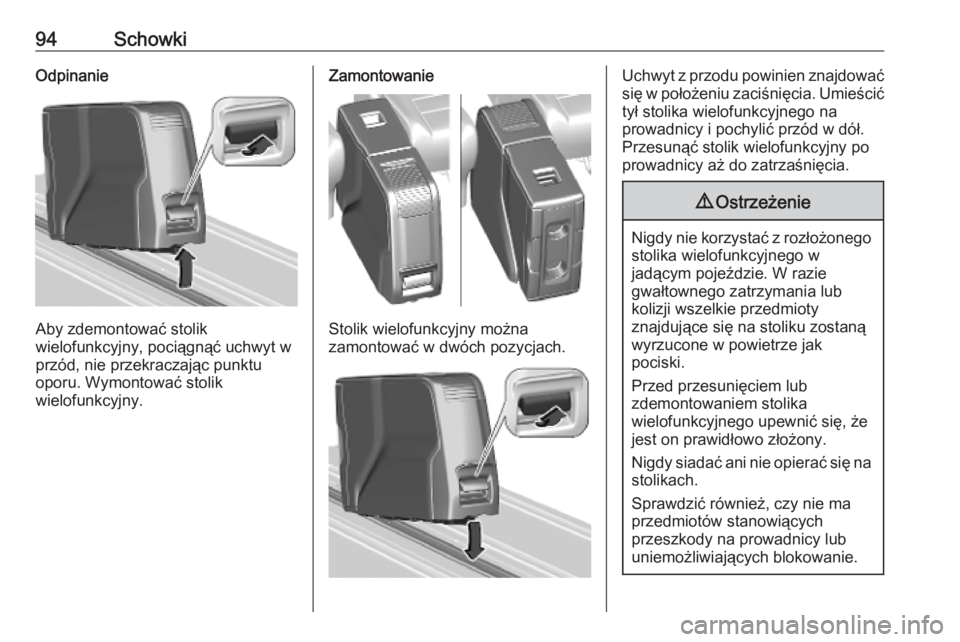

Page 96 of 315

94SchowkiOdpinanie
Aby zdemontować stolik
wielofunkcyjny, pociągnąć uchwyt w
przód, nie przekraczając punktu
oporu. Wymontować stolik
wielofunkcyjny.
Zamontowanie
Stolik wielofunkcyjny można
zamontować w dwóch pozycjach.
Uchwyt z przodu powinien znajdować się w położeniu zaciśnięcia. Umieścić
tył stolika wielofunkcyjnego na
prowadnicy i pochylić przód w dół.
Przesunąć stolik wielofunkcyjny po prowadnicy aż do zatrzaśnięcia.9 Ostrzeżenie
Nigdy nie korzystać z rozłożonego
stolika wielofunkcyjnego w
jadącym pojeździe. W razie
gwałtownego zatrzymania lub
kolizji wszelkie przedmioty
znajdujące się na stoliku zostaną
wyrzucone w powietrze jak
pociski.
Przed przesunięciem lub
zdemontowaniem stolika
wielofunkcyjnego upewnić się, że
jest on prawidłowo złożony.
Nigdy siadać ani nie opierać się na stolikach.
Sprawdzić również, czy nie ma
przedmiotów stanowiących
przeszkody na prowadnicy lub
uniemożliwiających blokowanie.
Page 97 of 315

Schowki95Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Składa się na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.
Informacje dotyczące przewożenia
bagażu 3 96.
MocowanieZamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Liczba i umiejscowienie punktów
mocowania zależy od pojazdu:Pojazdy ze szklanym panelem
dachowym
Zamontować dwie belki dachowe,
wykorzystując punkty mocowania
oznaczone na rysunku.
Dopuszczalne obciążenie dachu L1,
L2, L3 maks. 100 kg.
Pojazdy bez szklanego panelu
dachowego
Zamontować trzy belki dachowe,
wykorzystując punkty mocowania
oznaczone na rysunku.
Dopuszczalne obciążenie dachu L1,
L2, L3 maks. 150 kg.

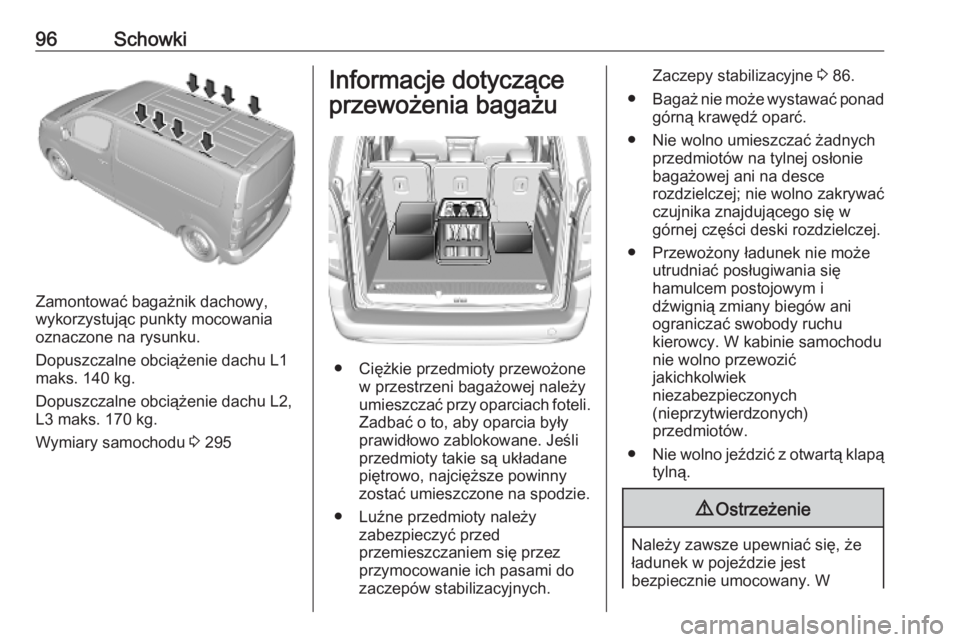

Page 98 of 315

96Schowki
Zamontować bagażnik dachowy,
wykorzystując punkty mocowania
oznaczone na rysunku.
Dopuszczalne obciążenie dachu L1
maks. 140 kg.
Dopuszczalne obciążenie dachu L2, L3 maks. 170 kg.
Wymiary samochodu 3 295
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Zadbać o to, aby oparcia były
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Luźne przedmioty należy zabezpieczyć przed
przemieszczaniem się przez
przymocowanie ich pasami do
zaczepów stabilizacyjnych.
Zaczepy stabilizacyjne 3 86.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na tylnej osłoniebagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w
górnej części deski rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
Page 99 of 315

Schowki97przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna) a masą własną
pojazdu gotowego do drogi.
Tabliczka identyfikacyjna 3 290.
W celu obliczenia ładowności należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.

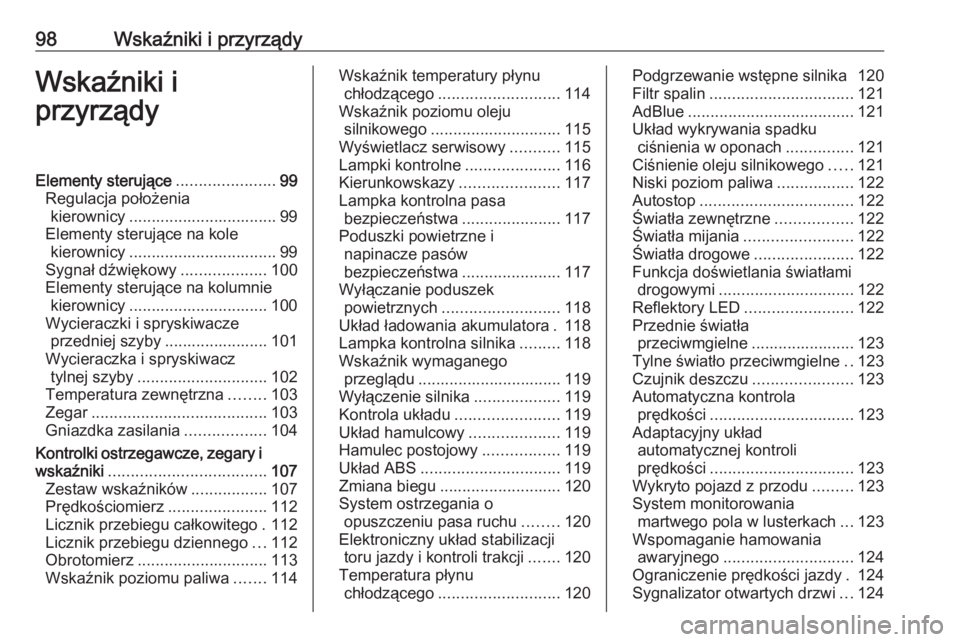

Page 100 of 315

98Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ......................99
Regulacja położenia kierownicy ................................. 99
Elementy sterujące na kole kierownicy ................................. 99
Sygnał dźwiękowy ...................100
Elementy sterujące na kolumnie kierownicy ............................... 100
Wycieraczki i spryskiwacze przedniej szyby ....................... 101
Wycieraczka i spryskiwacz tylnej szyby ............................. 102
Temperatura zewnętrzna ........103
Zegar ....................................... 103
Gniazdka zasilania ..................104
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 107
Zestaw wskaźników .................107
Prędkościomierz ......................112
Licznik przebiegu całkowitego . 112
Licznik przebiegu dziennego ...112
Obrotomierz ............................. 113
Wskaźnik poziomu paliwa .......114Wskaźnik temperatury płynu
chłodzącego ........................... 114
Wskaźnik poziomu oleju silnikowego ............................. 115
Wyświetlacz serwisowy ...........115
Lampki kontrolne .....................116
Kierunkowskazy ......................117
Lampka kontrolna pasa bezpieczeństwa ......................117
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................117
Wyłączanie poduszek powietrznych .......................... 118
Układ ładowania akumulatora . 118
Lampka kontrolna silnika .........118
Wskaźnik wymaganego przeglądu ................................ 119
Wyłączenie silnika ...................119
Kontrola układu .......................119
Układ hamulcowy ....................119
Hamulec postojowy .................119
Układ ABS ............................... 119
Zmiana biegu ........................... 120
System ostrzegania o opuszczeniu pasa ruchu ........120
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......120
Temperatura płynu chłodzącego ........................... 120Podgrzewanie wstępne silnika 120
Filtr spalin ................................ 121
AdBlue ..................................... 121
Układ wykrywania spadku ciśnienia w oponach ...............121
Ciśnienie oleju silnikowego .....121
Niski poziom paliwa .................122
Autostop .................................. 122
Światła zewnętrzne .................122
Światła mijania ........................ 122
Światła drogowe ......................122
Funkcja doświetlania światłami drogowymi .............................. 122
Reflektory LED ........................ 122
Przednie światła przeciwmgielne ....................... 123
Tylne światło przeciwmgielne ..123
Czujnik deszczu ......................123
Automatyczna kontrola prędkości ................................ 123
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 123
Wykryto pojazd z przodu .........123
System monitorowania martwego pola w lusterkach ...123
Wspomaganie hamowania awaryjnego ............................. 124
Ograniczenie prędkości jazdy . 124
Sygnalizator otwartych drzwi ...124
