OPEL VIVARO C 2020 Instrukcja obsługi (in Polish)

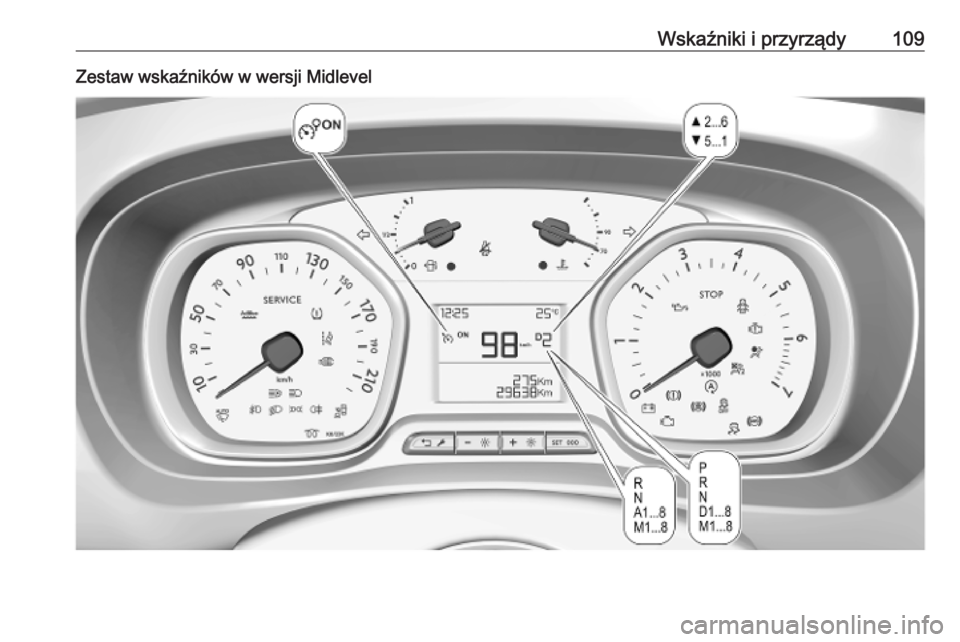

Wskaźniki i przyrządy109Zestaw wskaźników w wersji Midlevel

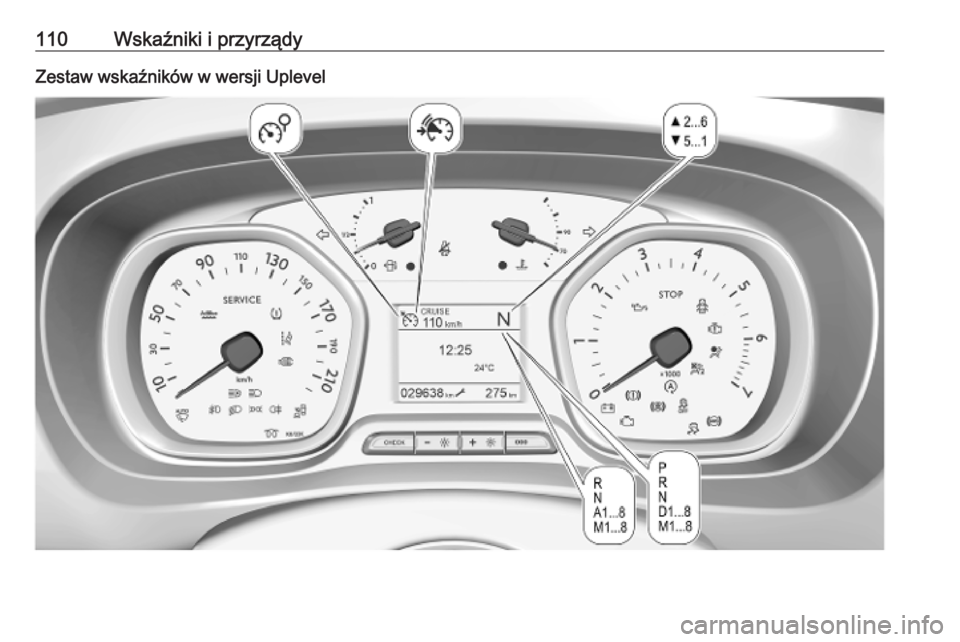

110Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel

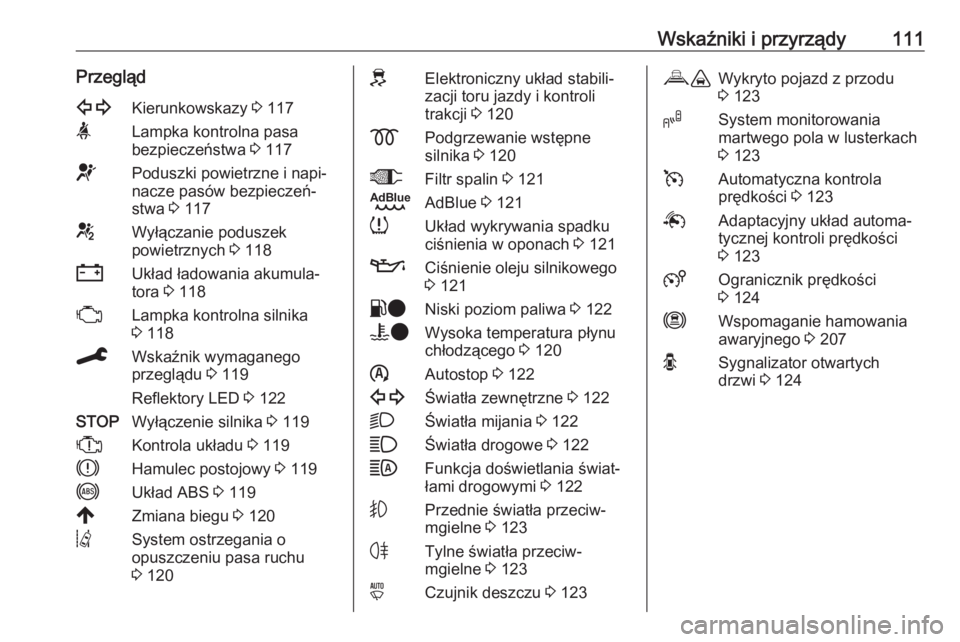

Wskaźniki i przyrządy111Przegląd1Kierunkowskazy 3 117aLampka kontrolna pasa
bezpieczeństwa 3 117dPoduszki powietrzne i napi‐
nacze pasów bezpieczeń‐
stwa 3 117eWyłączanie poduszek
powietrznych 3 118SUkład ładowania akumula‐
tora 3 118WLampka kontrolna silnika
3 118CWskaźnik wymaganego
przeglądu 3 119
Reflektory LED 3 122STOPWyłączenie silnika 3 119XKontrola układu 3 119hHamulec postojowy 3 119iUkład ABS 3 119,Zmiana biegu 3 120QSystem ostrzegania o
opuszczeniu pasa ruchu
3 120JElektroniczny układ stabili‐
zacji toru jazdy i kontroli
trakcji 3 120zPodgrzewanie wstępne
silnika 3 120+Filtr spalin 3 121BAdBlue 3 121qUkład wykrywania spadku
ciśnienia w oponach 3 121TCiśnienie oleju silnikowego
3 121r2Niski poziom paliwa 3 122V2Wysoka temperatura płynu
chłodzącego 3 120ñAutostop 3 1221Światła zewnętrzne 3 122DŚwiatła mijania 3 122AŚwiatła drogowe 3 122BFunkcja doświetlania świat‐
łami drogowymi 3 122GPrzednie światła przeciw‐
mgielne 3 123HTylne światła przeciw‐
mgielne 3 123yCzujnik deszczu 3 123V ,Wykryto pojazd z przodu
3 123,System monitorowania
martwego pola w lusterkach
3 123vAutomatyczna kontrola
prędkości 3 123QAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 1235Ogranicznik prędkości
3 124mWspomaganie hamowania
awaryjnego 3 207OSygnalizator otwartych
drzwi 3 124

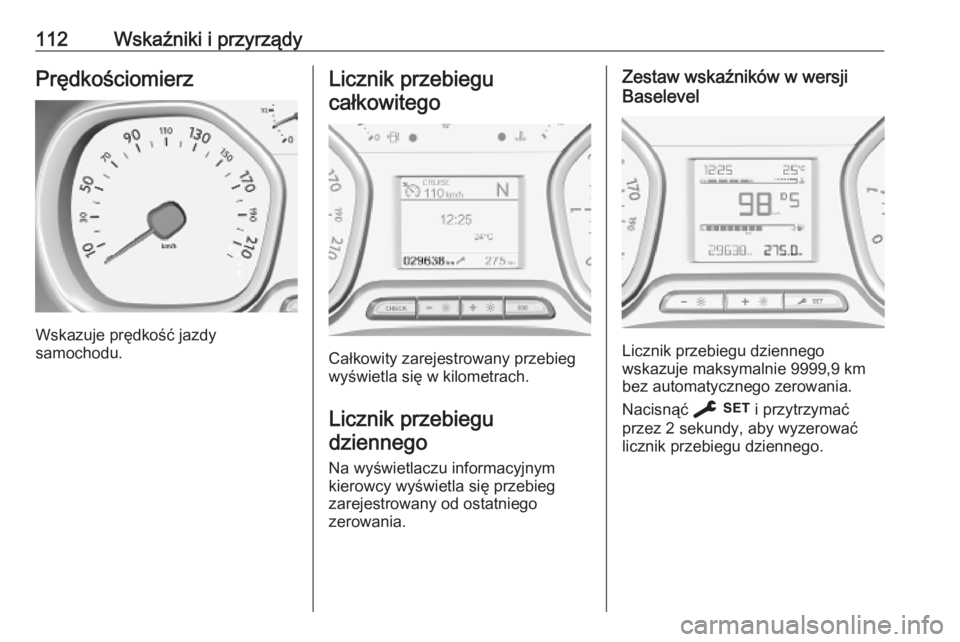

112Wskaźniki i przyrządyPrędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na wyświetlaczu informacyjnym
kierowcy wyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Zestaw wskaźników w wersji
Baselevel
Licznik przebiegu dziennego
wskazuje maksymalnie 9999,9 km
bez automatycznego zerowania.
Nacisnąć F i przytrzymać
przez 2 sekundy, aby wyzerować
licznik przebiegu dziennego.

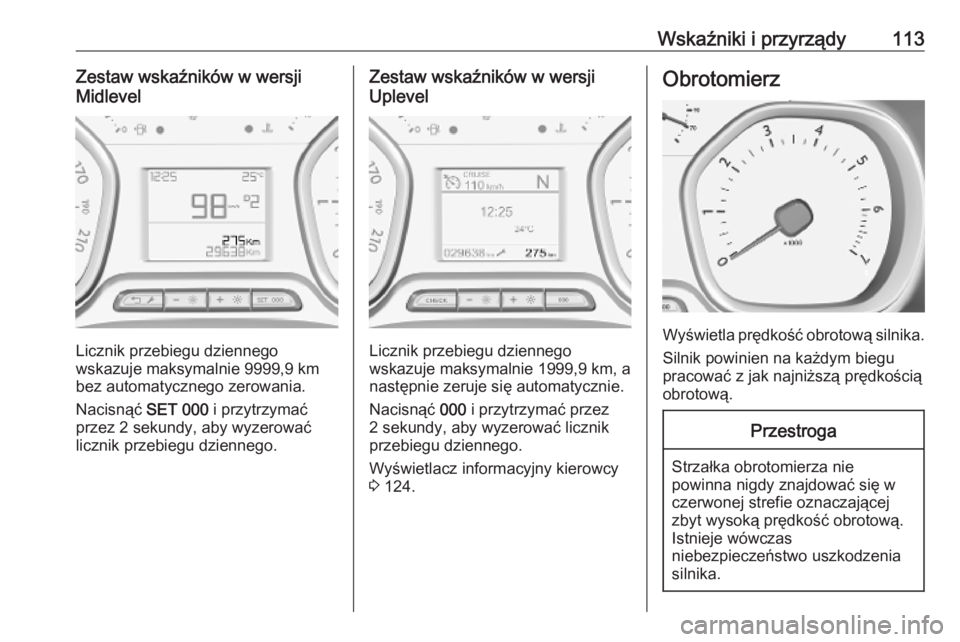

Wskaźniki i przyrządy113Zestaw wskaźników w wersji
Midlevel
Licznik przebiegu dziennego
wskazuje maksymalnie 9999,9 km
bez automatycznego zerowania.
Nacisnąć SET 000 i przytrzymać
przez 2 sekundy, aby wyzerować
licznik przebiegu dziennego.
Zestaw wskaźników w wersji
Uplevel
Licznik przebiegu dziennego
wskazuje maksymalnie 1999,9 km, a
następnie zeruje się automatycznie.
Nacisnąć 000 i przytrzymać przez
2 sekundy, aby wyzerować licznik
przebiegu dziennego.
Wyświetlacz informacyjny kierowcy
3 124.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

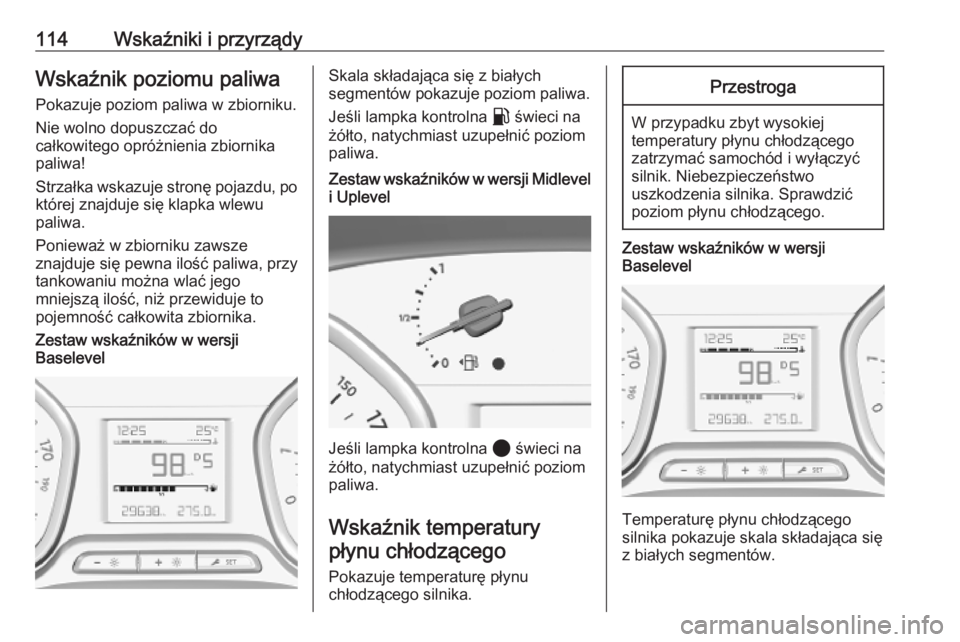

114Wskaźniki i przyrządyWskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.Zestaw wskaźników w wersji
BaselevelSkala składająca się z białych
segmentów pokazuje poziom paliwa.
Jeśli lampka kontrolna r świeci na
żółto, natychmiast uzupełnić poziom
paliwa.Zestaw wskaźników w wersji Midlevel
i Uplevel
Jeśli lampka kontrolna 2 świeci na
żółto, natychmiast uzupełnić poziom
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Zestaw wskaźników w wersji
Baselevel
Temperaturę płynu chłodzącego
silnika pokazuje skala składająca się
z białych segmentów.

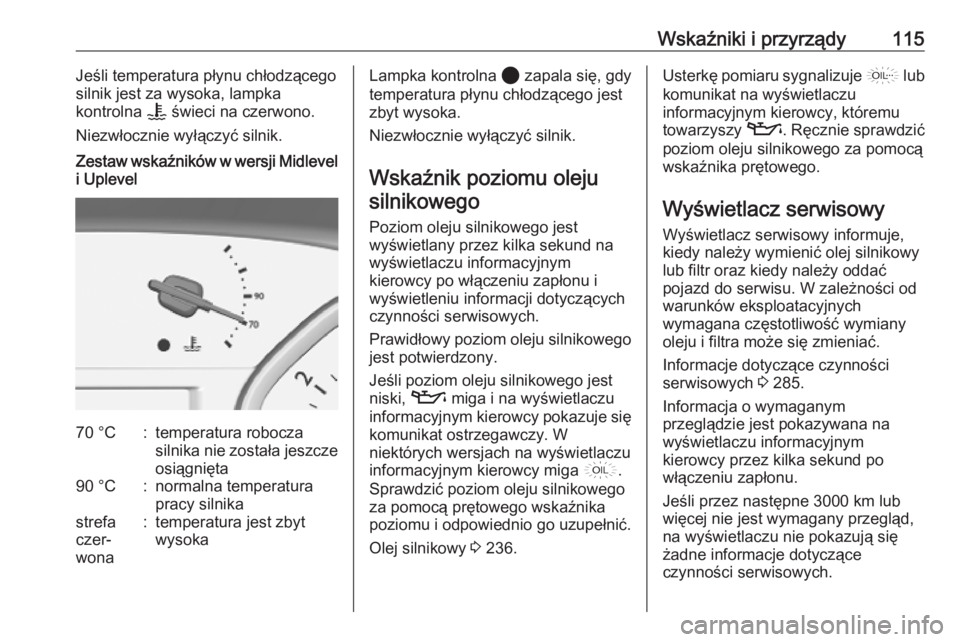

Wskaźniki i przyrządy115Jeśli temperatura płynu chłodzącego
silnik jest za wysoka, lampka
kontrolna V świeci na czerwono.
Niezwłocznie wyłączyć silnik.Zestaw wskaźników w wersji Midlevel
i Uplevel70 °C:temperatura robocza
silnika nie została jeszcze osiągnięta90 °C:normalna temperatura
pracy silnikastrefa
czer‐
wona:temperatura jest zbyt
wysokaLampka kontrolna 2 zapala się, gdy
temperatura płynu chłodzącego jest
zbyt wysoka.
Niezwłocznie wyłączyć silnik.
Wskaźnik poziomu oleju silnikowego
Poziom oleju silnikowego jest
wyświetlany przez kilka sekund na
wyświetlaczu informacyjnym
kierowcy po włączeniu zapłonu i
wyświetleniu informacji dotyczących
czynności serwisowych.
Prawidłowy poziom oleju silnikowego jest potwierdzony.
Jeśli poziom oleju silnikowego jest
niski, T miga i na wyświetlaczu
informacyjnym kierowcy pokazuje się
komunikat ostrzegawczy. W
niektórych wersjach na wyświetlaczu
informacyjnym kierowcy miga D.
Sprawdzić poziom oleju silnikowego
za pomocą prętowego wskaźnika
poziomu i odpowiednio go uzupełnić.
Olej silnikowy 3 236.Usterkę pomiaru sygnalizuje E lub
komunikat na wyświetlaczu
informacyjnym kierowcy, któremu
towarzyszy T. Ręcznie sprawdzić
poziom oleju silnikowego za pomocą
wskaźnika prętowego.
Wyświetlacz serwisowy
Wyświetlacz serwisowy informuje,
kiedy należy wymienić olej silnikowy
lub filtr oraz kiedy należy oddać
pojazd do serwisu. W zależności od
warunków eksploatacyjnych
wymagana częstotliwość wymiany
oleju i filtra może się zmieniać.
Informacje dotyczące czynności
serwisowych 3 285.
Informacja o wymaganym
przeglądzie jest pokazywana na
wyświetlaczu informacyjnym
kierowcy przez kilka sekund po
włączeniu zapłonu.
Jeśli przez następne 3000 km lub
więcej nie jest wymagany przegląd,
na wyświetlaczu nie pokazują się
żadne informacje dotyczące
czynności serwisowych.

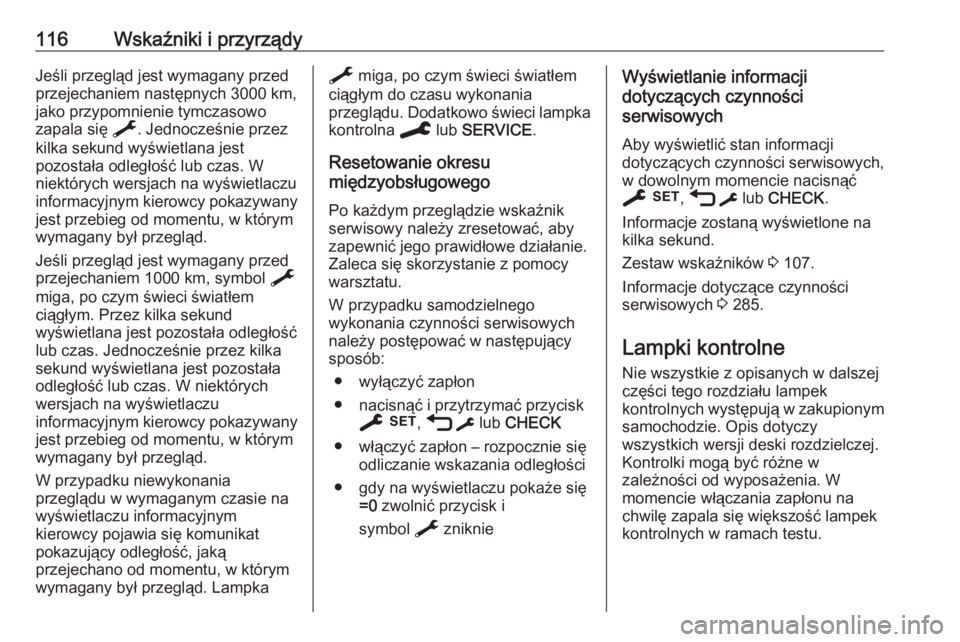

116Wskaźniki i przyrządyJeśli przegląd jest wymagany przed
przejechaniem następnych 3000 km,
jako przypomnienie tymczasowo
zapala się A. Jednocześnie przez
kilka sekund wyświetlana jest
pozostała odległość lub czas. W
niektórych wersjach na wyświetlaczu
informacyjnym kierowcy pokazywany
jest przebieg od momentu, w którym
wymagany był przegląd.
Jeśli przegląd jest wymagany przed
przejechaniem 1000 km, symbol A
miga, po czym świeci światłem
ciągłym. Przez kilka sekund
wyświetlana jest pozostała odległość
lub czas. Jednocześnie przez kilka
sekund wyświetlana jest pozostała
odległość lub czas. W niektórych
wersjach na wyświetlaczu
informacyjnym kierowcy pokazywany
jest przebieg od momentu, w którym
wymagany był przegląd.
W przypadku niewykonania
przeglądu w wymaganym czasie na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
pokazujący odległość, jaką
przejechano od momentu, w którym
wymagany był przegląd. LampkaA miga, po czym świeci światłem
ciągłym do czasu wykonania
przeglądu. Dodatkowo świeci lampka kontrolna C lub SERVICE .
Resetowanie okresu
międzyobsługowego
Po każdym przeglądzie wskaźnik
serwisowy należy zresetować, aby
zapewnić jego prawidłowe działanie.
Zaleca się skorzystanie z pomocy
warsztatu.
W przypadku samodzielnego
wykonania czynności serwisowych
należy postępować w następujący
sposób:
● wyłączyć zapłon
● nacisnąć i przytrzymać przycisk F , G lub CHECK
● włączyć zapłon – rozpocznie się odliczanie wskazania odległości
● gdy na wyświetlaczu pokaże się =0 zwolnić przycisk i
symbol A zniknieWyświetlanie informacji
dotyczących czynności
serwisowych
Aby wyświetlić stan informacji
dotyczących czynności serwisowych,
w dowolnym momencie nacisnąć
F , G lub CHECK .
Informacje zostaną wyświetlone na
kilka sekund.
Zestaw wskaźników 3 107.
Informacje dotyczące czynności
serwisowych 3 285.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.

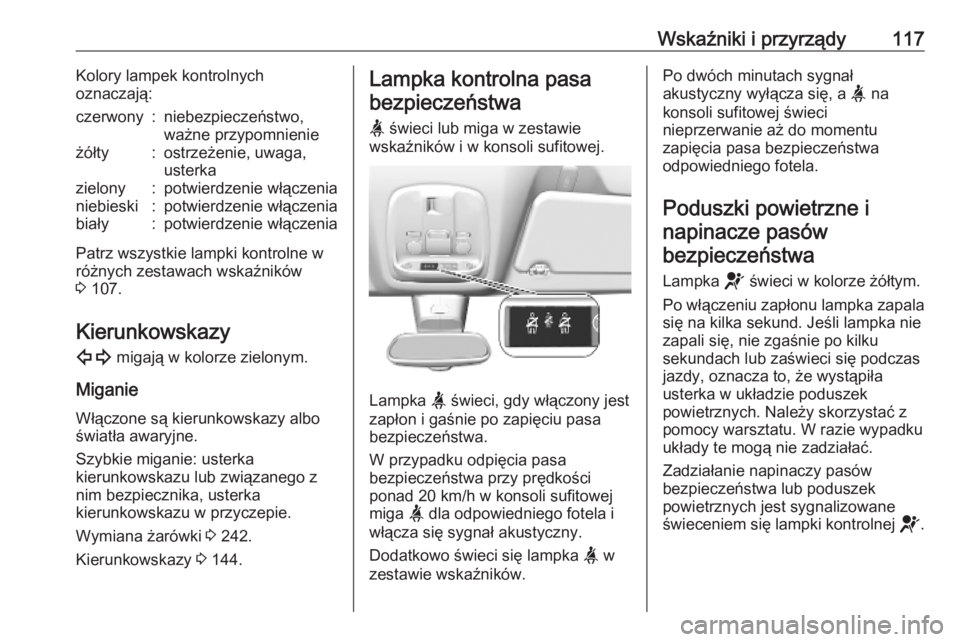

Wskaźniki i przyrządy117Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 107.
Kierunkowskazy
1 migają w kolorze zielonym.
Miganie
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 242.
Kierunkowskazy 3 144.
Lampka kontrolna pasa
bezpieczeństwa
a świeci lub miga w zestawie
wskaźników i w konsoli sufitowej.
Lampka a świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
W przypadku odpięcia pasa
bezpieczeństwa przy prędkości
ponad 20 km/h w konsoli sufitowej
miga a dla odpowiedniego fotela i
włącza się sygnał akustyczny.
Dodatkowo świeci się lampka a w
zestawie wskaźników.
Po dwóch minutach sygnał
akustyczny wyłącza się, a a na
konsoli sufitowej świeci
nieprzerwanie aż do momentu
zapięcia pasa bezpieczeństwa
odpowiedniego fotela.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka d świeci w kolorze żółtym.
Po włączeniu zapłonu lampka zapala
się na kilka sekund. Jeśli lampka nie
zapali się, nie zgaśnie po kilku
sekundach lub zaświeci się podczas
jazdy, oznacza to, że wystąpiła
usterka w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej d.

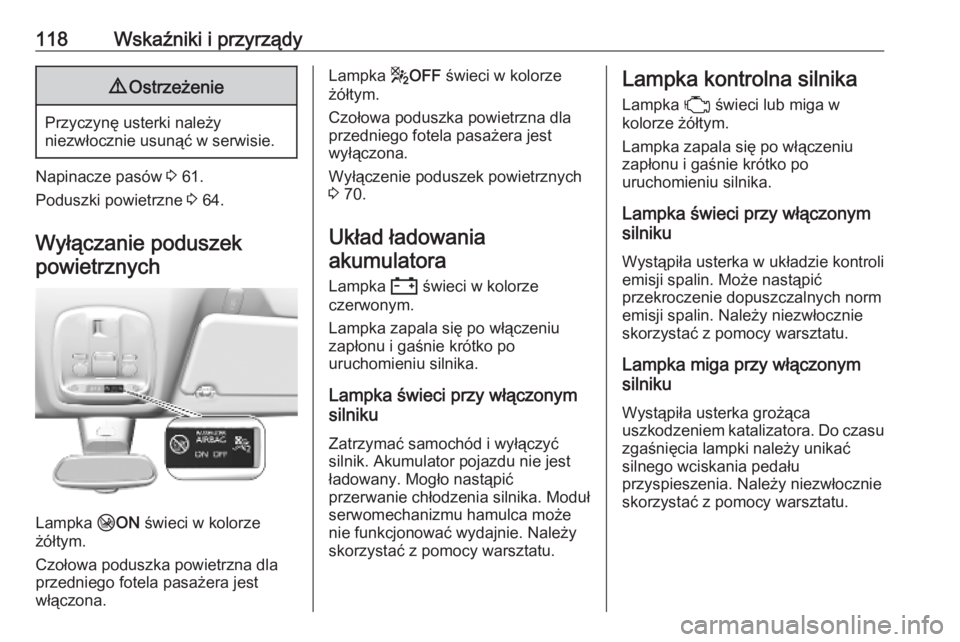

118Wskaźniki i przyrządy9Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 61.
Poduszki powietrzne 3 64.
Wyłączanie poduszek powietrznych
Lampka HON świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka gOFF świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Wyłączenie poduszek powietrznych
3 70.
Układ ładowania
akumulatora
Lampka S świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.Lampka kontrolna silnika
Lampka W świeci lub miga w
kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
