OPEL VIVARO C 2020 Uputstvo za upotrebu (in Serbian)

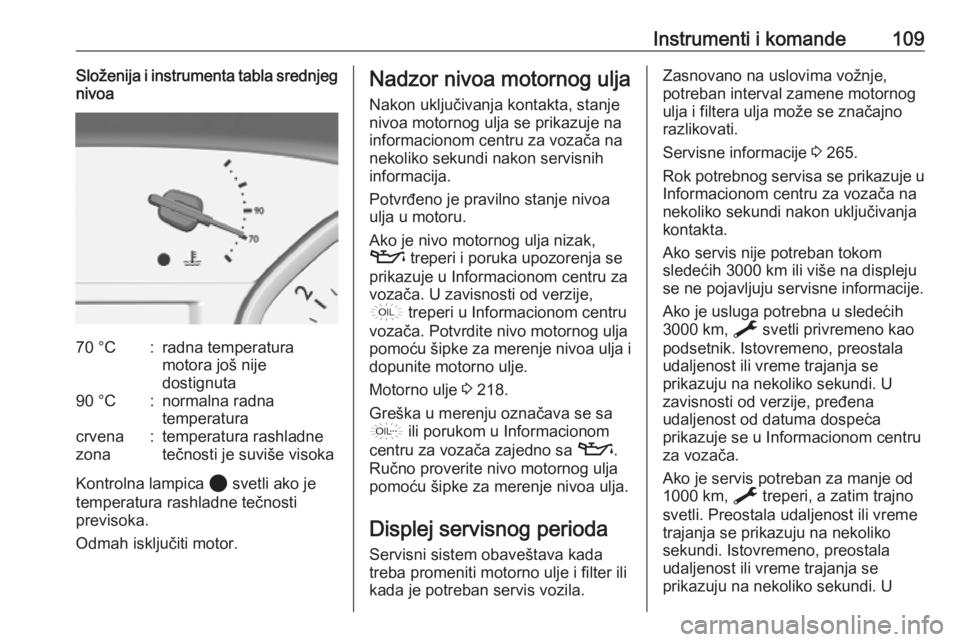

Instrumenti i komande109Složenija i instrumenta tabla srednjeg
nivoa70 °C:radna temperatura
motora još nije
dostignuta90 °C:normalna radna
temperaturacrvena
zona:temperatura rashladne
tečnosti je suviše visoka
Kontrolna lampica 2 svetli ako je
temperatura rashladne tečnosti
previsoka.
Odmah isključiti motor.
Nadzor nivoa motornog ulja
Nakon uključivanja kontakta, stanje
nivoa motornog ulja se prikazuje na
informacionom centru za vozača na
nekoliko sekundi nakon servisnih
informacija.
Potvrđeno je pravilno stanje nivoa
ulja u motoru.
Ako je nivo motornog ulja nizak,
T treperi i poruka upozorenja se
prikazuje u Informacionom centru za
vozača. U zavisnosti od verzije,
D treperi u Informacionom centru
vozača. Potvrdite nivo motornog ulja
pomoću šipke za merenje nivoa ulja i
dopunite motorno ulje.
Motorno ulje 3 218.
Greška u merenju označava se sa E ili porukom u Informacionom
centru za vozača zajedno sa T.
Ručno proverite nivo motornog ulja
pomoću šipke za merenje nivoa ulja.
Displej servisnog perioda Servisni sistem obaveštava kada
treba promeniti motorno ulje i filter ili
kada je potreban servis vozila.Zasnovano na uslovima vožnje,
potreban interval zamene motornog
ulja i filtera ulja može se značajno
razlikovati.
Servisne informacije 3 265.
Rok potrebnog servisa se prikazuje u
Informacionom centru za vozača na
nekoliko sekundi nakon uključivanja
kontakta.
Ako servis nije potreban tokom
sledećih 3000 km ili više na displeju
se ne pojavljuju servisne informacije.
Ako je usluga potrebna u sledećih
3000 km, A svetli privremeno kao
podsetnik. Istovremeno, preostala udaljenost ili vreme trajanja se
prikazuju na nekoliko sekundi. U
zavisnosti od verzije, pređena
udaljenost od datuma dospeća
prikazuje se u Informacionom centru
za vozača.
Ako je servis potreban za manje od
1000 km, A treperi, a zatim trajno
svetli. Preostala udaljenost ili vreme
trajanja se prikazuju na nekoliko
sekundi. Istovremeno, preostala
udaljenost ili vreme trajanja se
prikazuju na nekoliko sekundi. U

110Instrumenti i komandezavisnosti od verzije, pređena
udaljenost od datuma dospeća
prikazuje se u Informacionom centru
za vozača.
Prekoračenje roka za servisiranje se
označava porukom u Informacionom centru za vozača koja označava
prekoračenu udaljenost. A trepti, a
zatim trajno svetli dok se ne obavi
servisiranje. Dodatno, kontrolni
indikator C ili SERVICE svetli.
Resetovanje intervala
servisiranja
Nakon svakog servisiranja, indikator
servisiranja mora da se resetuje da bi
se obezbedila odgovarajuća
funkcionalnost. Preporučuje se
traženje pomoći od servisa.
Ako korisnik sam obavlja servisiranje, treba da postupi na sledeći način:
● isključiti kontakt
● pritisnuti i držati pritisnuto F , G ili CHECK● uključiti kontakt, određivanje
udaljenosti započinje
odbrojavanje
● kada displej prikaže =0, otpustiti
dugme i
A se gubi
Preuzimanje servisnih informacija Za preuzimanje statusa servisnihinformacija u bilo koje vreme,
pritisnuti dugme F, G ili
CHECK .
Servisne informacije se prikazuju na
nekoliko sekundi.
Instrument tabla 3 101.
Servisne informacije 3 265.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će nakratko
zasvetleti kao test funkcionalnosti.Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 101.
Pokazivači pravca
1 treperi zeleno.
Treperenje Pokazivači pravca ili trepćuća svetla
upozorenja (sva četiri pokazivača
pravca) su uključena.
Brzo treptanje: kvar pokazivača
pravca ili pripadajućeg osigurača,
kvar pokazivača pravca prikolice.
Zamena sijalica 3 225.
Pokazivači pravca 3 134.

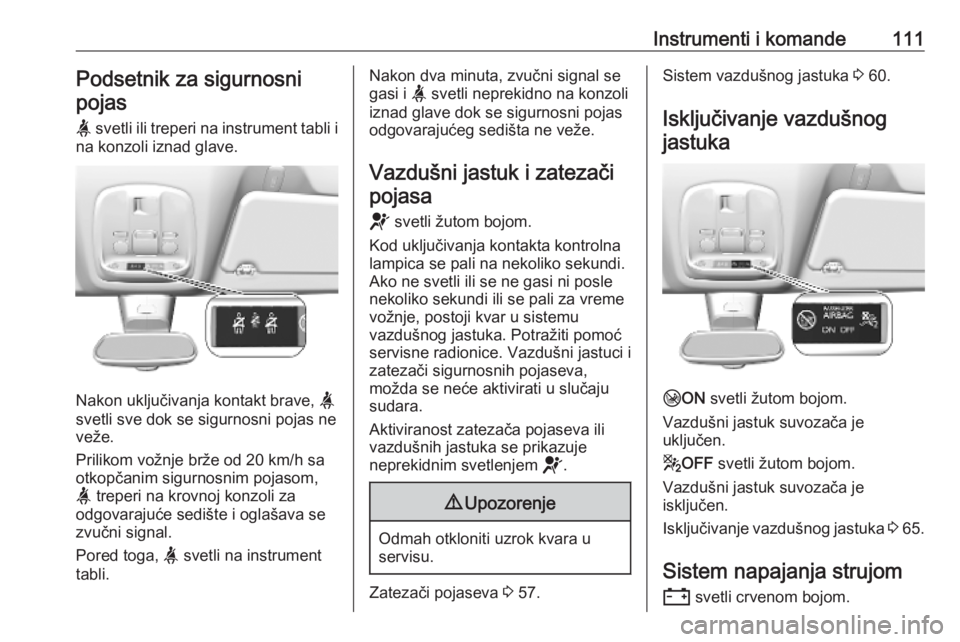

Instrumenti i komande111Podsetnik za sigurnosni
pojas
a svetli ili treperi na instrument tabli i
na konzoli iznad glave.
Nakon uključivanja kontakt brave, a
svetli sve dok se sigurnosni pojas ne veže.
Prilikom vožnje brže od 20 km/h sa
otkopčanim sigurnosnim pojasom,
a treperi na krovnoj konzoli za
odgovarajuće sedište i oglašava se
zvučni signal.
Pored toga, a svetli na instrument
tabli.
Nakon dva minuta, zvučni signal se gasi i a svetli neprekidno na konzoli
iznad glave dok se sigurnosni pojas
odgovarajućeg sedišta ne veže.
Vazdušni jastuk i zatezačipojasa
d svetli žutom bojom.
Kod uključivanja kontakta kontrolna
lampica se pali na nekoliko sekundi. Ako ne svetli ili se ne gasi ni poslenekoliko sekundi ili se pali za vreme
vožnje, postoji kvar u sistemu
vazdušnog jastuka. Potražiti pomoć servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem d.9Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva 3 57.
Sistem vazdušnog jastuka 3 60.
Isključivanje vazdušnog
jastuka
H ON
svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
g OFF svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 65.
Sistem napajanja strujom S svetli crvenom bojom.

112Instrumenti i komandeKontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara
W svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem periodu servisirati vozilo
C ili SERVICE svetli žutom bojom.
Svetli nakratko kada je kontakt
uključen.
Može da svetli zajedno sa drugim
kontrolnim lampicama i
odgovarajućom porukom na
informacionom centru za vozača.
Odmah potražite pomoć servisne
radionice.
Zaustavljanje motora
STOP svetli crvenom bojom.
Svetli nakratko kada je kontakt
uključen.Svetli zajedno sa drugim kontrolnim
lampicama, praćeno upozoravajućim
zvučnim signalom i odgovarajućom
porukom na informacionom centru za vozača.
Odmah zaustaviti motor i potražiti
pomoć servisne radionice.
Provera sistema
W svetli žutom bojom.
Svetli zajedno sa STOP.
Detektovan je veći kvar motora.
Zaustaviti motor što pre i potražiti
pomoć servisa.
Kočioni sistem
h svetli crvenom bojom.
Nivo tečnosti za kočnicu je isuviše nizak.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.

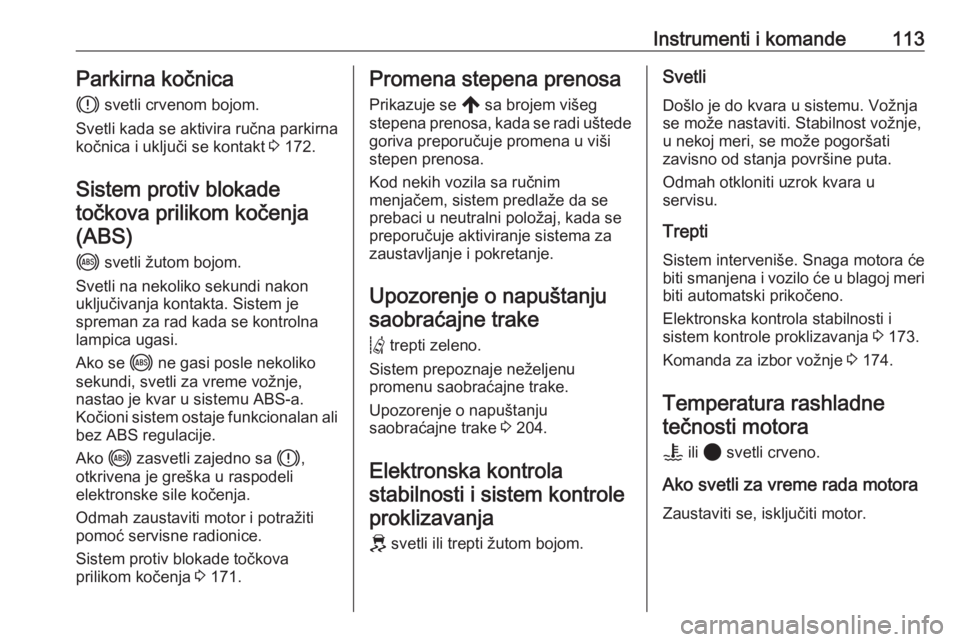

Instrumenti i komande113Parkirna kočnica
h svetli crvenom bojom.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 172.
Sistem protiv blokade točkova prilikom kočenja(ABS)
i svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se i ne gasi posle nekoliko
sekundi, svetli za vreme vožnje,
nastao je kvar u sistemu ABS-a.
Kočioni sistem ostaje funkcionalan ali
bez ABS regulacije.
Ako i zasvetli zajedno sa h,
otkrivena je greška u raspodeli
elektronske sile kočenja.
Odmah zaustaviti motor i potražiti
pomoć servisne radionice.
Sistem protiv blokade točkova
prilikom kočenja 3 171.Promena stepena prenosa
Prikazuje se , sa brojem višeg
stepena prenosa, kada se radi uštede goriva preporučuje promena u viši
stepen prenosa.
Kod nekih vozila sa ručnim
menjačem, sistem predlaže da se
prebaci u neutralni položaj, kada se preporučuje aktiviranje sistema za
zaustavljanje i pokretanje.
Upozorenje o napuštanjusaobraćajne trake
Q trepti zeleno.
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Upozorenje o napuštanju
saobraćajne trake 3 204.
Elektronska kontrola stabilnosti i sistem kontroleproklizavanja
J svetli ili trepti žutom bojom.Svetli
Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.
Trepti
Sistem interveniše. Snaga motora će
biti smanjena i vozilo će u blagoj meri
biti automatski prikočeno.
Elektronska kontrola stabilnosti i
sistem kontrole proklizavanja 3 173.
Komanda za izbor vožnje 3 174.
Temperatura rashladne tečnosti motora
V ili 2 svetli crveno.
Ako svetli za vreme rada motora Zaustaviti se, isključiti motor.

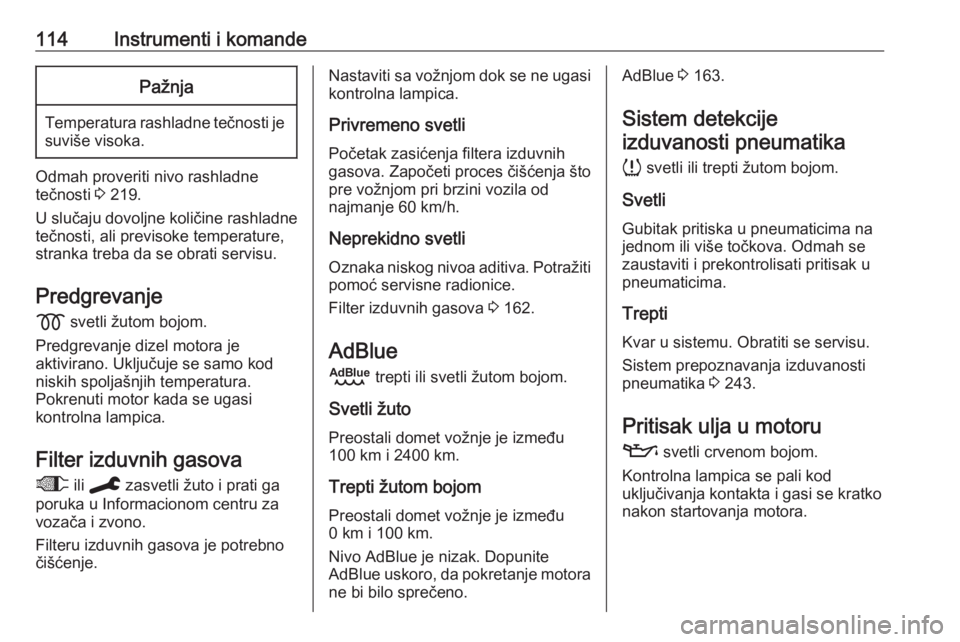

114Instrumenti i komandePažnja
Temperatura rashladne tečnosti jesuviše visoka.
Odmah proveriti nivo rashladne
tečnosti 3 219.
U slučaju dovoljne količine rashladne
tečnosti, ali previsoke temperature,
stranka treba da se obrati servisu.
Predgrevanje
z svetli žutom bojom.
Predgrevanje dizel motora je
aktivirano. Uključuje se samo kod
niskih spoljašnjih temperatura.
Pokrenuti motor kada se ugasi
kontrolna lampica.
Filter izduvnih gasova
+ ili C zasvetli žuto i prati ga
poruka u Informacionom centru za
vozača i zvono.
Filteru izduvnih gasova je potrebno
čišćenje.
Nastaviti sa vožnjom dok se ne ugasi kontrolna lampica.
Privremeno svetli
Početak zasićenja filtera izduvnih
gasova. Započeti proces čišćenja što pre vožnjom pri brzini vozila od
najmanje 60 km/h.
Neprekidno svetli Oznaka niskog nivoa aditiva. Potražiti pomoć servisne radionice.
Filter izduvnih gasova 3 162.
AdBlue B trepti ili svetli žutom bojom.
Svetli žuto
Preostali domet vožnje je između
100 km i 2400 km.
Trepti žutom bojom
Preostali domet vožnje je između
0 km i 100 km.
Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora ne bi bilo sprečeno.AdBlue 3 163.
Sistem detekcije izduvanosti pneumatika
q svetli ili trepti žutom bojom.
Svetli
Gubitak pritiska u pneumaticima na
jednom ili više točkova. Odmah se
zaustaviti i prekontrolisati pritisak u
pneumaticima.
Trepti
Kvar u sistemu. Obratiti se servisu.
Sistem prepoznavanja izduvanosti
pneumatika 3 243.
Pritisak ulja u motoru
T svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.

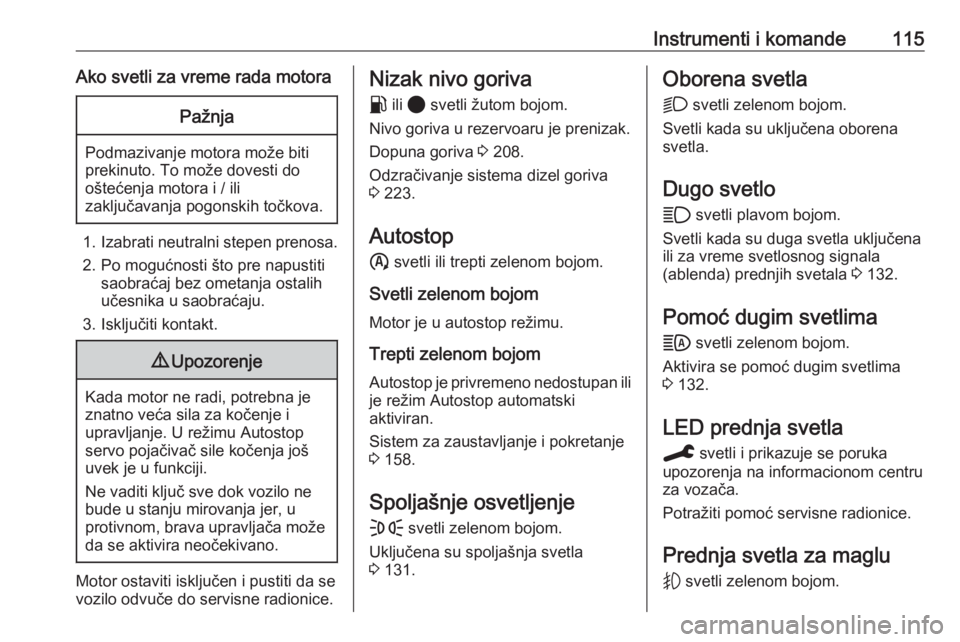

Instrumenti i komande115Ako svetli za vreme rada motoraPažnja
Podmazivanje motora može biti
prekinuto. To može dovesti do
oštećenja motora i / ili
zaključavanja pogonskih točkova.
1. Izabrati neutralni stepen prenosa.
2. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
3. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može
da se aktivira neočekivano.
Motor ostaviti isključen i pustiti da se
vozilo odvuče do servisne radionice.
Nizak nivo goriva
r ili 2 svetli žutom bojom.
Nivo goriva u rezervoaru je prenizak.
Dopuna goriva 3 208.
Odzračivanje sistema dizel goriva 3 223.
Autostop
ñ svetli ili trepti zelenom bojom.
Svetli zelenom bojom
Motor je u autostop režimu.
Trepti zelenom bojom Autostop je privremeno nedostupan ili je režim Autostop automatski
aktiviran.
Sistem za zaustavljanje i pokretanje
3 158.
Spoljašnje osvetljenje
F svetli zelenom bojom.
Uključena su spoljašnja svetla
3 131.Oborena svetla
D svetli zelenom bojom.
Svetli kada su uključena oborena
svetla.
Dugo svetlo A svetli plavom bojom.
Svetli kada su duga svetla uključena
ili za vreme svetlosnog signala
(ablenda) prednjih svetala 3 132.
Pomoć dugim svetlima B svetli zelenom bojom.
Aktivira se pomoć dugim svetlima 3 132.
LED prednja svetla
C svetli i prikazuje se poruka
upozorenja na informacionom centru
za vozača.
Potražiti pomoć servisne radionice.
Prednja svetla za maglu
G svetli zelenom bojom.

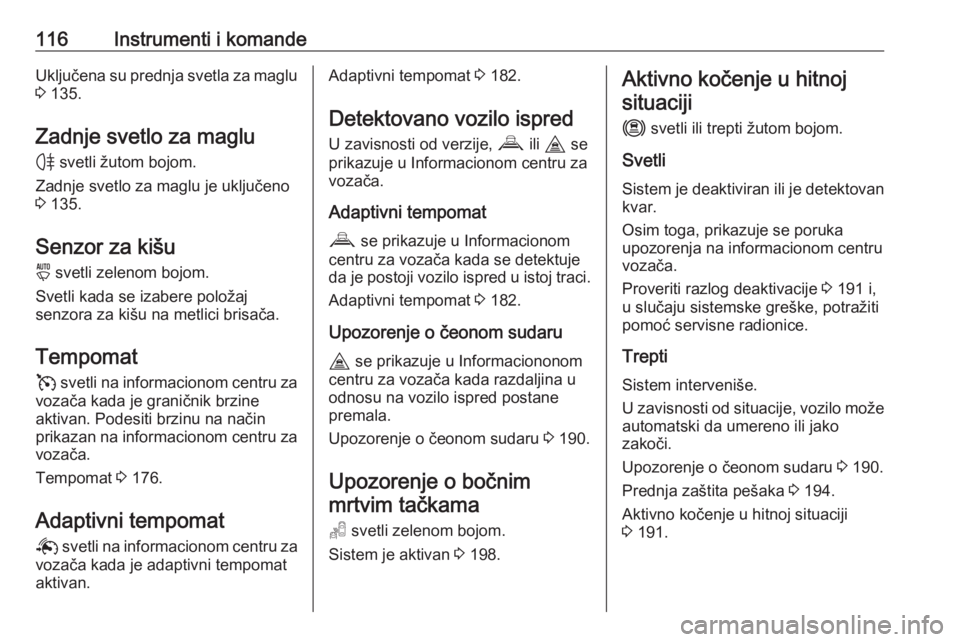

116Instrumenti i komandeUključena su prednja svetla za maglu3 135.
Zadnje svetlo za maglu H svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 135.
Senzor za kišu
y svetli zelenom bojom.
Svetli kada se izabere položaj
senzora za kišu na metlici brisača.
Tempomat
v svetli na informacionom centru za
vozača kada je graničnik brzine
aktivan. Podesiti brzinu na način
prikazan na informacionom centru za
vozača.
Tempomat 3 176.
Adaptivni tempomat
Q svetli na informacionom centru za
vozača kada je adaptivni tempomat
aktivan.Adaptivni tempomat 3 182.
Detektovano vozilo ispred U zavisnosti od verzije, V ili I se
prikazuje u Informacionom centru za
vozača.
Adaptivni tempomat
V se prikazuje u Informacionom
centru za vozača kada se detektuje
da je postoji vozilo ispred u istoj traci.
Adaptivni tempomat 3 182.
Upozorenje o čeonom sudaru
I se prikazuje u Informaciononom
centru za vozača kada razdaljina u
odnosu na vozilo ispred postane
premala.
Upozorenje o čeonom sudaru 3 190.
Upozorenje o bočnim mrtvim tačkama
T svetli zelenom bojom.
Sistem je aktivan 3 198.Aktivno kočenje u hitnoj
situaciji
m svetli ili trepti žutom bojom.
Svetli Sistem je deaktiviran ili je detektovan
kvar.
Osim toga, prikazuje se poruka
upozorenja na informacionom centru
vozača.
Proveriti razlog deaktivacije 3 191 i,
u slučaju sistemske greške, potražiti
pomoć servisne radionice.
Trepti
Sistem interveniše.
U zavisnosti od situacije, vozilo može automatski da umereno ili jako
zakoči.
Upozorenje o čeonom sudaru 3 190.
Prednja zaštita pešaka 3 194.
Aktivno kočenje u hitnoj situaciji 3 191.

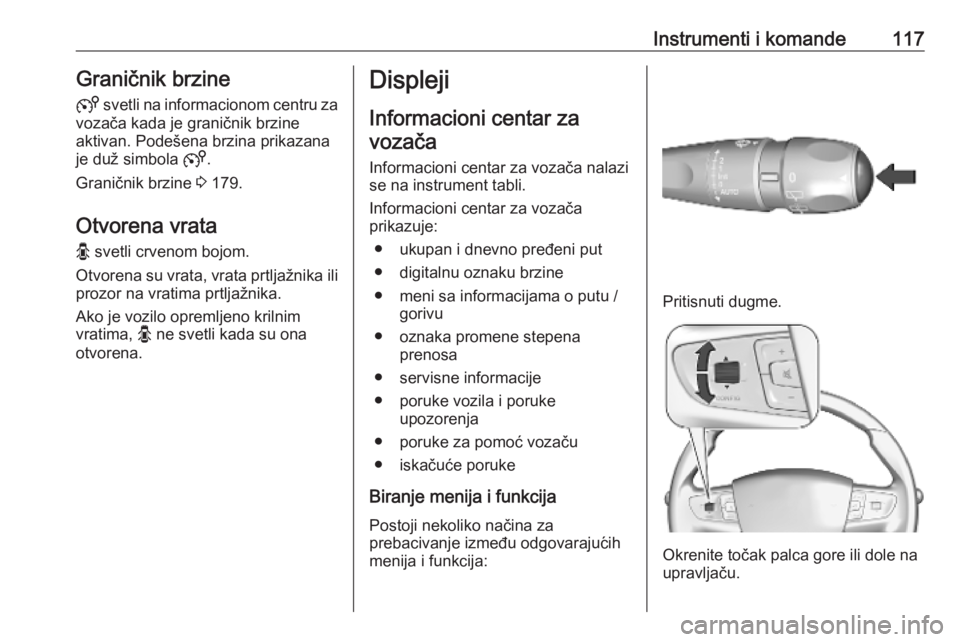

Instrumenti i komande117Graničnik brzine
5 svetli na informacionom centru za
vozača kada je graničnik brzine
aktivan. Podešena brzina prikazana
je duž simbola 5.
Graničnik brzine 3 179.
Otvorena vrata O svetli crvenom bojom.
Otvorena su vrata, vrata prtljažnika ili
prozor na vratima prtljažnika.
Ako je vozilo opremljeno krilnim
vratima, O ne svetli kada su ona
otvorena.Displeji
Informacioni centar za vozača
Informacioni centar za vozača nalazi se na instrument tabli.
Informacioni centar za vozača
prikazuje:
● ukupan i dnevno pređeni put
● digitalnu oznaku brzine
● meni sa informacijama o putu / gorivu
● oznaka promene stepena prenosa
● servisne informacije
● poruke vozila i poruke upozorenja
● poruke za pomoć vozaču
● iskačuće poruke
Biranje menija i funkcija
Postoji nekoliko načina za
prebacivanje između odgovarajućih
menija i funkcija:
Pritisnuti dugme.
Okrenite točak palca gore ili dole na
upravljaču.

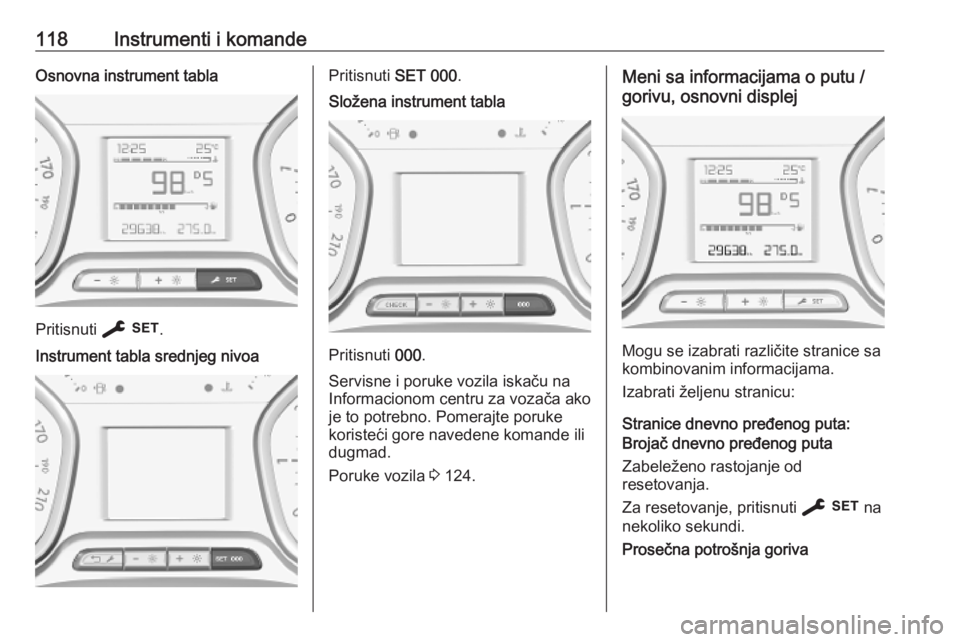

118Instrumenti i komandeOsnovna instrument tabla
Pritisnuti F.
Instrument tabla srednjeg nivoaPritisnuti SET 000.Složena instrument tabla
Pritisnuti 000.
Servisne i poruke vozila iskaču na
Informacionom centru za vozača ako
je to potrebno. Pomerajte poruke
koristeći gore navedene komande ili dugmad.
Poruke vozila 3 124.
Meni sa informacijama o putu /
gorivu, osnovni displej
Mogu se izabrati različite stranice sa
kombinovanim informacijama.
Izabrati željenu stranicu:
Stranice dnevno pređenog puta:
Brojač dnevno pređenog puta
Zabeleženo rastojanje od
resetovanja.
Za resetovanje, pritisnuti F na
nekoliko sekundi.
Prosečna potrošnja goriva
