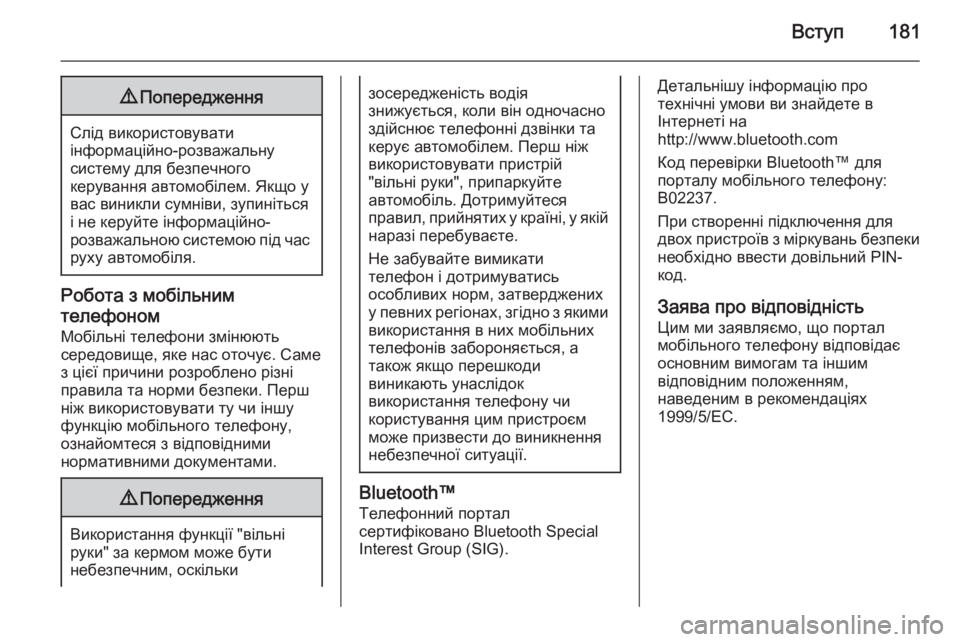

Вступ1819Попередження
Слід використовувати
інформаційно-розважальну
систему для безпечного
керування автомобілем. Якщо у
вас виникли сумніви, зупиніться
і не керуйте інформаційно-
розважальною системою під час руху автомобіля.
Робота з мобільним
телефоном Мобільні телефони змінюють
середовище, яке нас оточує. Саме
з цієї причини розроблено різні
правила та норми безпеки. Перш
ніж використовувати ту чи іншу
функцію мобільного телефону,
ознайомтеся з відповідними
нормативними документами.
9 Попередження
Використання функції "вільні
руки" за кермом може бути
небезпечним, оскільки
зосередженість водія
знижується, коли він одночасно
здійснює телефонні дзвінки та
керує автомобілем. Перш ніж
використовувати пристрій
"вільні руки", припаркуйте
автомобіль. Дотримуйтеся
правил, прийнятих у країні, у якій наразі перебуваєте.
Не забувайте вимикати
телефон і дотримуватись
особливих норм, затверджених
у певних регіонах, згідно з якими
використання в них мобільних
телефонів забороняється, а
також якщо перешкоди
виникають унаслідок
використання телефону чи
користування цим пристроєм
може призвести до виникнення небезпечної ситуації.
Bluetooth™
Телефонний портал
сертифіковано Bluetooth Special
Interest Group (SIG).
Детальнішу інформацію про
технічні умови ви знайдете в
Інтернеті на
http://www.bluetooth.com
Код перевірки Bluetooth™ для
порталу мобільного телефону:
B02237.
При створенні підключення для
двох пристроїв з міркувань безпеки
необхідно ввести довільний PIN-
код.
Заява про відповідність
Цим ми заявляємо, що портал
мобільного телефону відповідає
основним вимогам та іншим
відповідним положенням,
наведеним в рекомендаціях
1999/5/EC.

182Вступ

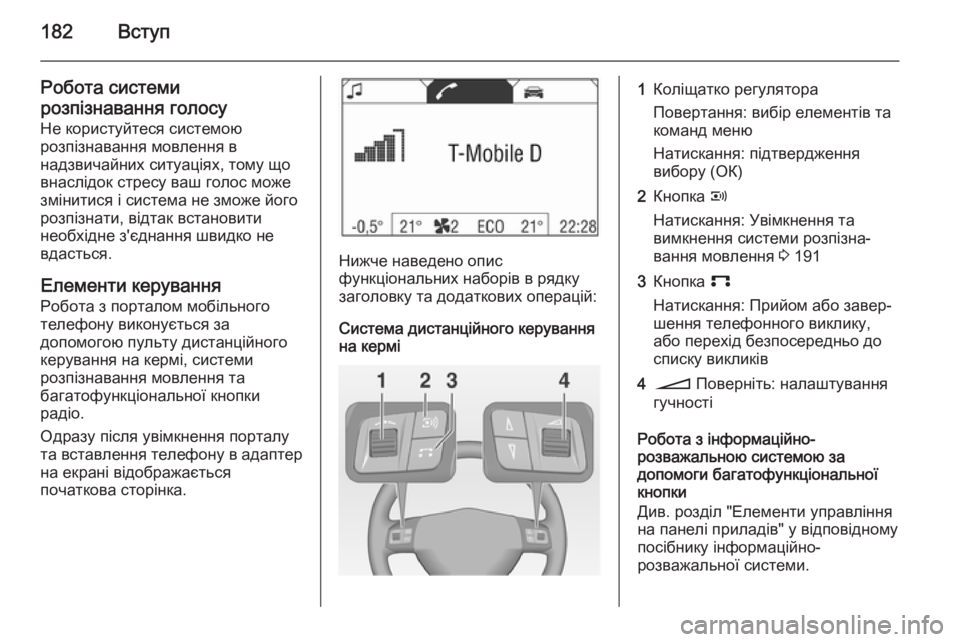

Робота системи
розпізнавання голосу
Не користуйтеся системою
розпізнавання мовлення в
надзвичайних ситуаціях, тому що
внаслідок стресу ваш голос може
змінитися і система не зможе його
розпізнати, відтак встановити
необхідне з'єднання швидко не
вдасться.
Елементи керування
Робота з порталом мобільного
телефону виконується за
допомогою пульту дистанційного
керування на кермі, системи
розпізнавання мовлення та
багатофункціональної кнопки
радіо.
Одразу після увімкнення порталу
та вставлення телефону в адаптер на екрані відображається
початкова сторінка.
Нижче наведено опис
функціональних наборів в рядку
заголовку та додаткових операцій:
Система дистанційного керування
на кермі
1Коліщатко регулятора
Повертання: вибір елементів та
команд меню
Натискання: підтвердження
вибору (ОК)2Кнопка q
Натискання: Увімкнення та вимкнення системи розпізна‐
вання мовлення 3 1913Кнопка p
Натискання: Прийом або завер‐
шення телефонного виклику,
або перехід безпосередньо до
списку викликів4o Поверніть: налаштування
гучності
Робота з інформаційно-
розважальною системою за
допомоги багатофункціональної
кнопки
Див. розділ "Елементи управління
на панелі приладів" у відповідному
посібнику інформаційно-
розважальної системи.

Вступ183

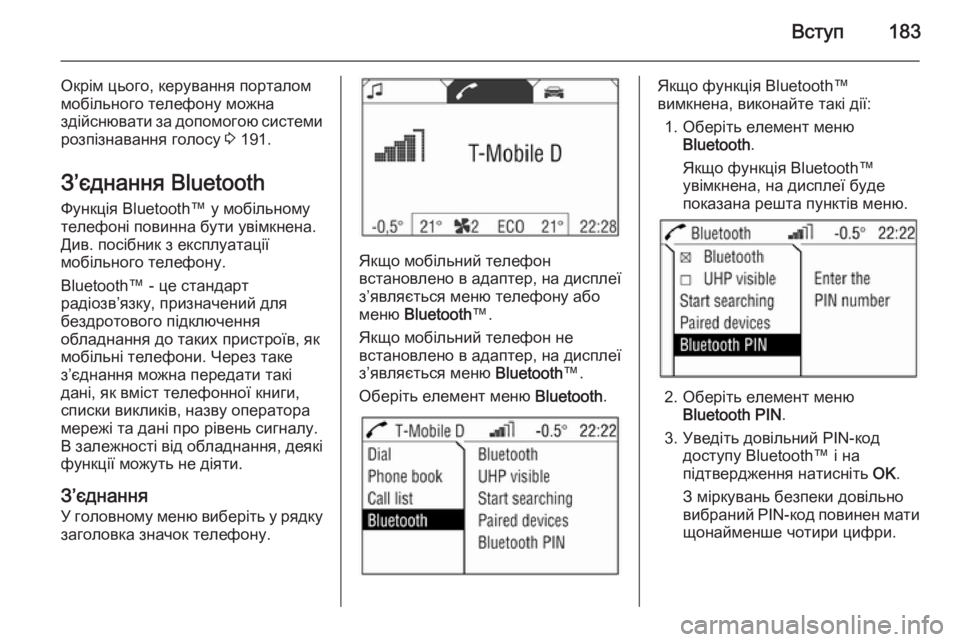

Окрім цього, керування порталом
мобільного телефону можна
здійснювати за допомогою системи
розпізнавання голосу 3 191.
З’єднання Bluetooth Функція Bluetooth™ у мобільному
телефоні повинна бути увімкнена.
Див. посібник з експлуатації
мобільного телефону.
Bluetooth™ - це стандарт
радіозв’язку, призначений для
бездротового підключення
обладнання до таких пристроїв, як
мобільні телефони. Через таке
з’єднання можна передати такі дані, як вміст телефонної книги,
списки викликів, назву оператора
мережі та дані про рівень сигналу.
В залежності від обладнання, деякі функції можуть не діяти.
З’єднання
У головному меню виберіть у рядку
заголовка значок телефону.
Якщо мобільний телефон
встановлено в адаптер, на дисплеї
з’являється меню телефону або
меню Bluetooth ™.
Якщо мобільний телефон не
встановлено в адаптер, на дисплеї
з’являється меню Bluetooth™.
Оберіть елемент меню Bluetooth.
Якщо функція Bluetooth™
вимкнена, виконайте такі дії:
1. Оберіть елемент меню Bluetooth .
Якщо функція Bluetooth™ увімкнена, на дисплеї буде
показана решта пунктів меню.
2. Оберіть елемент меню Bluetooth PIN .
3. Уведіть довільний PIN-код доступу Bluetooth™ і на
підтвердження натисніть OK.
З міркувань безпеки довільно
вибраний PIN-код повинен мати
щонайменше чотири цифри.

184Вступ

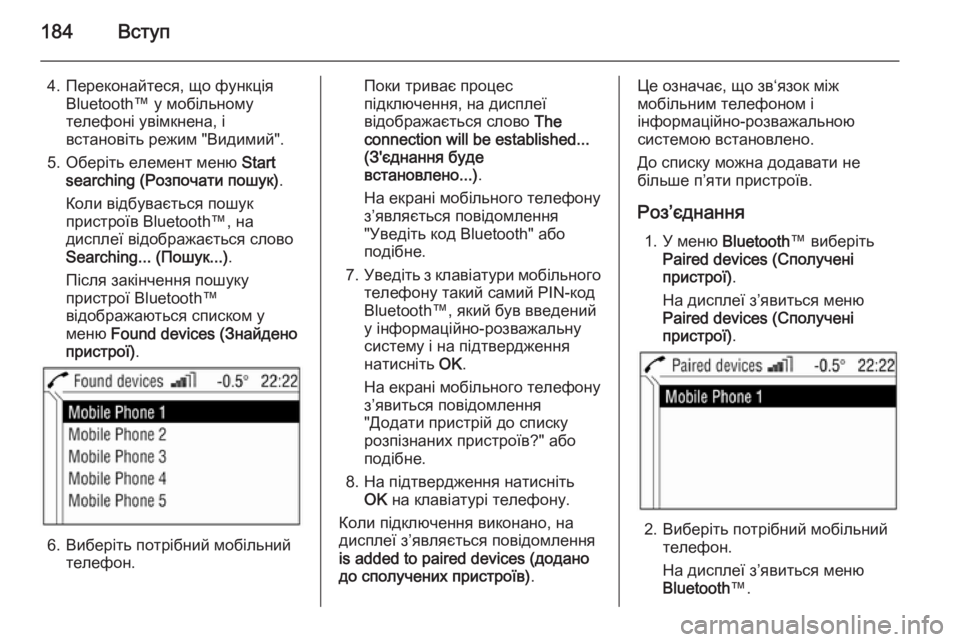

4. Переконайтеся, що функціяBluetooth™ у мобільному
телефоні увімкнена, і
встановіть режим "Видимий".
5. Оберіть елемент меню Start
searching (Розпочати пошук) .
Коли відбувається пошук
пристроїв Bluetooth™, на
дисплеї відображається слово
Searching... (Пошук...) .
Після закінчення пошуку
пристрої Bluetooth™
відображаються списком у
меню Found devices (Знайдено
пристрої) .
6. Виберіть потрібний мобільний
телефон.
Поки триває процес
підключення, на дисплеї
відображається слово The
connection will be established...
(З'єднання буде
встановлено...) .
На екрані мобільного телефону
з’являється повідомлення
"Уведіть код Bluetooth" або
подібне.
7. Уведіть з клавіатури мобільного
телефону такий самий PIN-код
Bluetooth™, який був введений
у інформаційно-розважальну
систему і на підтвердження
натисніть OK.
На екрані мобільного телефону
з’явиться повідомлення
"Додати пристрій до списку
розпізнаних пристроїв?" або
подібне.
8. На підтвердження натисніть OK на клавіатурі телефону.
Коли підключення виконано, на
дисплеї з’являється повідомлення
is added to paired devices (додано
до сполучених пристроїв) .Це означає, що зв‘язок між
мобільним телефоном і
інформаційно-розважальною
системою встановлено.
До списку можна додавати не
більше п’яти пристроїв.
Роз’єднання 1. У меню Bluetooth™ виберіть
Paired devices (Сполучені пристрої) .
На дисплеї з’явиться меню
Paired devices (Сполучені
пристрої) .
2. Виберіть потрібний мобільний
телефон.
На дисплеї з’явиться меню
Bluetooth ™.

Вступ185

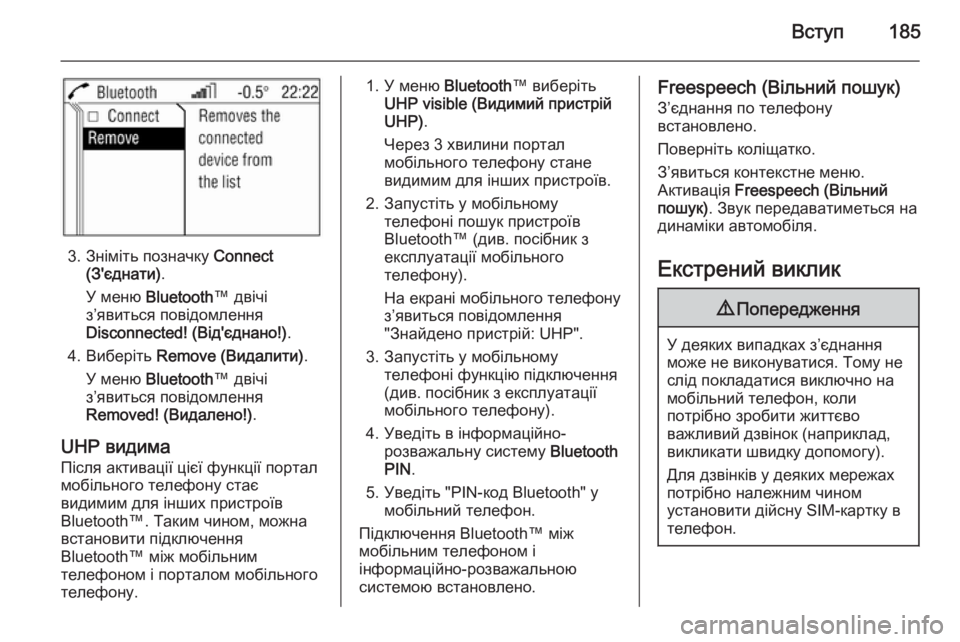

3. Зніміть позначку Connect
(З'єднати) .
У меню Bluetooth ™ двічі
з’явиться повідомлення
Disconnected! (Від'єднано!) .
4. Виберіть Remove (Видалити) .
У меню Bluetooth ™ двічі
з’явиться повідомлення
Removed! (Видалено!) .
UHP видима Після активації цієї функції порталмобільного телефону стає
видимим для інших пристроїв
Bluetooth™. Таким чином, можна
встановити підключення
Bluetooth™ між мобільним
телефоном і порталом мобільного
телефону.
1. У меню Bluetooth™ виберіть
UHP visible (Видимий пристрій
UHP) .
Через 3 хвилини портал
мобільного телефону стане
видимим для інших пристроїв.
2. Запустіть у мобільному телефоні пошук пристроїв
Bluetooth™ (див. посібник з
експлуатації мобільного
телефону).
На екрані мобільного телефону
з’явиться повідомлення
"Знайдено пристрій: UHP".
3. Запустіть у мобільному телефоні функцію підключення(див. посібник з експлуатації
мобільного телефону).
4. Уведіть в інформаційно- розважальну систему Bluetooth
PIN .
5. Уведіть "PIN-код Bluetooth" у мобільний телефон.
Підключення Bluetooth™ між
мобільним телефоном і
інформаційно-розважальною
системою встановлено.Freespeech (Вільний пошук)
З’єднання по телефону
встановлено.
Поверніть коліщатко.
З’явиться контекстне меню.
Активація Freespeech (Вільний
пошук) . Звук передаватиметься на
динаміки автомобіля.
Екстрений виклик9 Попередження
У деяких випадках з’єднання
може не виконуватися. Тому не слід покладатися виключно на
мобільний телефон, коли
потрібно зробити життєво
важливий дзвінок (наприклад,
викликати швидку допомогу).
Для дзвінків у деяких мережах
потрібно належним чином
установити дійсну SIM-картку в
телефон.

186Вступ9Попередження

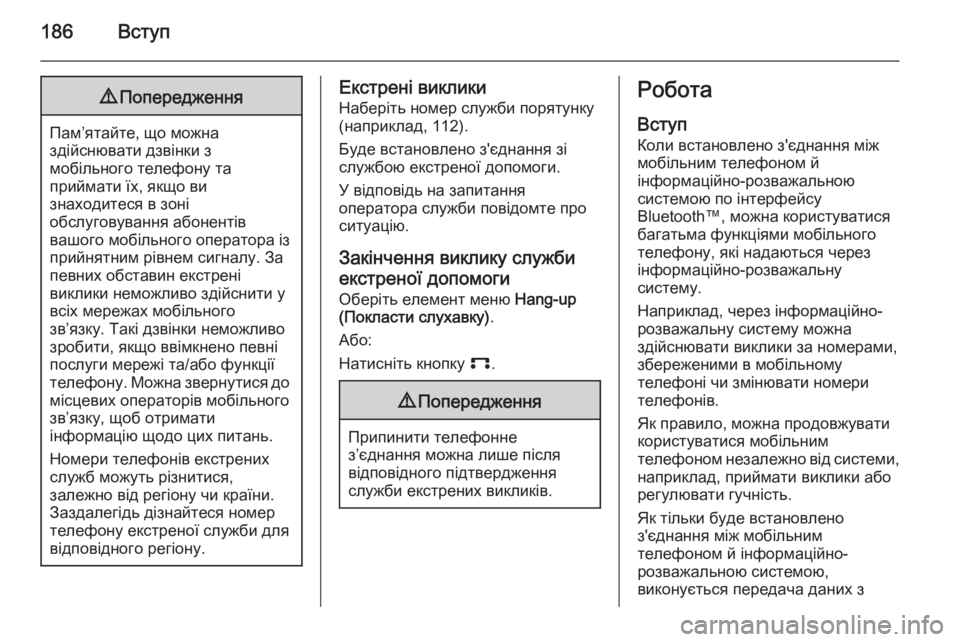

Пам’ятайте, що можна
здійснювати дзвінки з
мобільного телефону та
приймати їх, якщо ви
знаходитеся в зоні
обслуговування абонентів
вашого мобільного оператора із
прийнятним рівнем сигналу. За
певних обставин екстрені
виклики неможливо здійснити у
всіх мережах мобільного
зв’язку. Такі дзвінки неможливо
зробити, якщо ввімкнено певні
послуги мережі та/або функції телефону. Можна звернутися до місцевих операторів мобільного
зв’язку, щоб отримати
інформацію щодо цих питань.
Номери телефонів екстрених
служб можуть різнитися,
залежно від регіону чи країни.
Заздалегідь дізнайтеся номер
телефону екстреної служби для
відповідного регіону.
Екстрені виклики
Наберіть номер служби порятунку
(наприклад, 112).
Буде встановлено з'єднання зі
службою екстреної допомоги.
У відповідь на запитання
оператора служби повідомте про
ситуацію.
Закінчення виклику служби
екстреної допомоги Оберіть елемент меню Hang-up
(Покласти слухавку) .
Або:
Натисніть кнопку p.9Попередження
Припинити телефонне
з’єднання можна лише після
відповідного підтвердження
служби екстрених викликів.
Робота
Вступ
Коли встановлено з'єднання між
мобільним телефоном й
інформаційно-розважальною
системою по інтерфейсу
Bluetooth™, можна користуватися
багатьма функціями мобільного
телефону, які надаються через
інформаційно-розважальну
систему.
Наприклад, через інформаційно-
розважальну систему можна
здійснювати виклики за номерами,
збереженими в мобільному
телефоні чи змінювати номери
телефонів.
Як правило, можна продовжувати
користуватися мобільним
телефоном незалежно від системи,
наприклад, приймати виклики або
регулювати гучність.
Як тільки буде встановлено
з'єднання між мобільним
телефоном й інформаційно-
розважальною системою,
виконується передача даних з

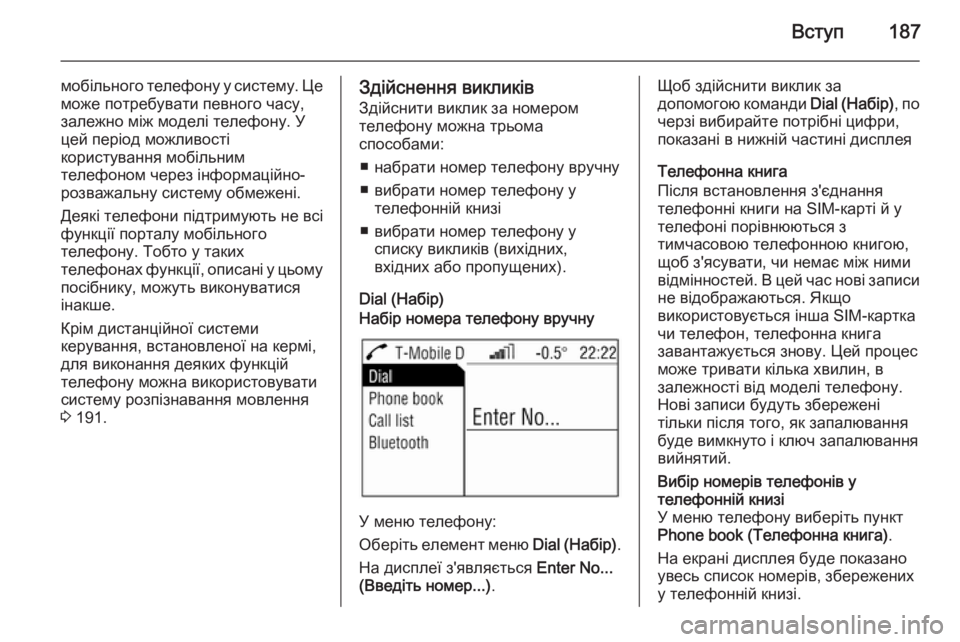

Вступ187
мобільного телефону у систему. Цеможе потребувати певного часу,
залежно між моделі телефону. У
цей період можливості
користування мобільним
телефоном через інформаційно-
розважальну систему обмежені.
Деякі телефони підтримують не всі
функції порталу мобільного
телефону. Тобто у таких
телефонах функції, описані у цьому
посібнику, можуть виконуватися
інакше.
Крім дистанційної системи
керування, встановленої на кермі,
для виконання деяких функцій
телефону можна використовувати систему розпізнавання мовлення
3 191.Здійснення викликів
Здійснити виклик за номером
телефону можна трьома
способами:
■ набрати номер телефону вручну■ вибрати номер телефону у телефонній книзі
■ вибрати номер телефону у списку викликів (вихідних,
вхідних або пропущених).
Dial (Набір)Набір номера телефону вручну
У меню телефону:
Оберіть елемент меню Dial (Набір) .
На дисплеї з'являється Enter No...
(Введіть номер...) .
Щоб здійснити виклик за
допомогою команди Dial (Набір) , по
черзі вибирайте потрібні цифри,
показані в нижній частині дисплея
Телефонна книга
Після встановлення з'єднання
телефонні книги на SIM-карті й у
телефоні порівнюються з
тимчасовою телефонною книгою,
щоб з'ясувати, чи немає між ними
відмінностей. В цей час нові записи не відображаються. Якщо
використовується інша SIM-картка
чи телефон, телефонна книга
завантажується знову. Цей процес
може тривати кілька хвилин, в
залежності від моделі телефону.
Нові записи будуть збережені
тільки після того, як запалювання
буде вимкнуто і ключ запалювання
вийнятий.Вибір номерів телефонів у
телефонній книзі
У меню телефону виберіть пункт
Phone book (Телефонна книга) .
На екрані дисплея буде показано увесь список номерів, збережених
у телефонній книзі.

188Вступ
Виберіть потрібний запис, щоб
розпочати процес набору.
Записи з декількома номерами
телефонів
У деяких моделях мобільних
телефонів можна зберігати
декілька телефонних номерів в
одному записі.
Виберіть потрібний запис у списку
Phone book (Телефонна книга) .
На екрані дисплея будуть показані
усі номери телефонів, включені у
цей запис.
Виберіть потрібний номер і
розпочніть набір.
Фільтри
Щоб пошук у телефонній книзі був
більш зручним, можна увімкнути
фільтрацію:
Оберіть елемент меню Phone book
(Телефонна книга) .
На екрані дисплея буде показано увесь список номерів, збережених
у телефонній книзі.
Виберіть елемент меню Filtering
(Фільтрування) .
Позначка біля цього пункту меню
означає, що фільтрацію увімкнено.
Записи телефонної книги
групуються за початковими
літерами (abc, def, …).
Виберіть потрібний запис
розпочніть набір.
Список дзвінків
Вибір номерів телефонів у списках
викликів
Оберіть елемент меню Call list
(Список дзвінків) .
На екрані дисплея буде показано
список номерів телефонів,
зареєстрованих останніми. Тип

Вступ189
виклику за вказаним номером
(вихідний, вхідний, пропущений)
відображається унизу екрана.
Виберіть потрібний запис, щоб
розпочати процес набору.
Вхідні дзвінки
Коли надходить вхідний виклик, на
екрані дисплея з'являється меню,
за допомогою якого можна
прийняти або відхилити виклик.Приймання викликів
Оберіть елемент меню Accept
(Прийняти) .
або:
Натисніть кнопку p.Відхилення викликів
Оберіть елемент меню Reject
(Відхилити) .Закінчення викликів
Щоб закінчити виклик, виконайте
такі дії:
Натисніть кнопку p.
або:
Поверніть коліщатко.
З’явиться контекстне меню.Виберіть Hang-up (Покласти
слухавку) .

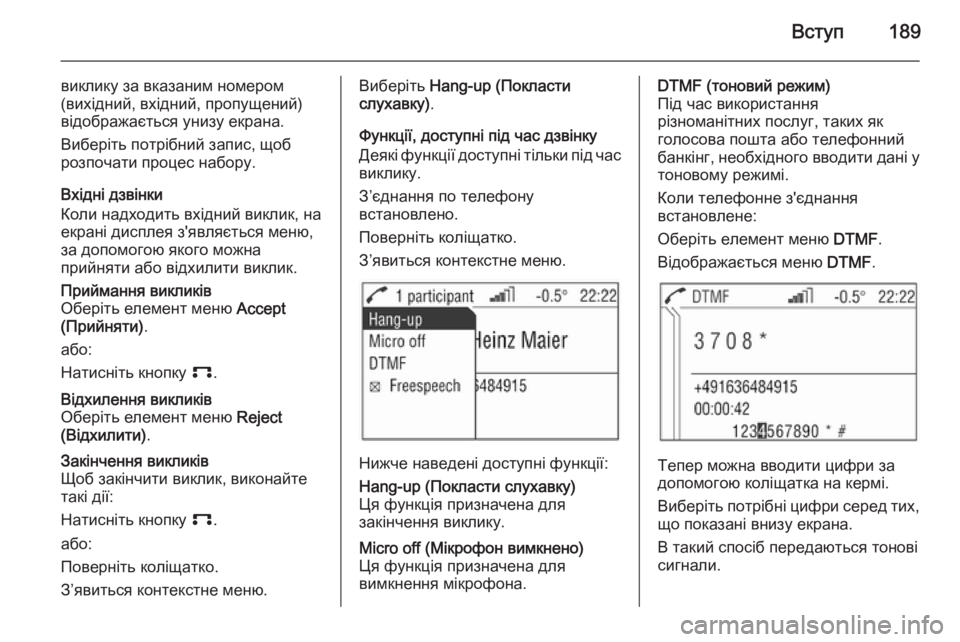

Функції, доступні під час дзвінку
Деякі функції доступні тільки під час виклику.
З’єднання по телефону
встановлено.
Поверніть коліщатко.
З’явиться контекстне меню.
Нижче наведені доступні функції:
Hang-up (Покласти слухавку)
Ця функція призначена для
закінчення виклику.Micro off (Мікрофон вимкнено)
Ця функція призначена для
вимкнення мікрофона.DTMF (тоновий режим)
Під час використання
різноманітних послуг, таких як
голосова пошта або телефонний
банкінг, необхідного вводити дані у
тоновому режимі.
Коли телефонне з'єднання
встановлене:
Оберіть елемент меню DTMF.
Відображається меню DTMF.
Тепер можна вводити цифри за
допомогою коліщатка на кермі.
Виберіть потрібні цифри серед тих, що показані внизу екрана.
В такий спосіб передаються тонові
сигнали.

190Вступ

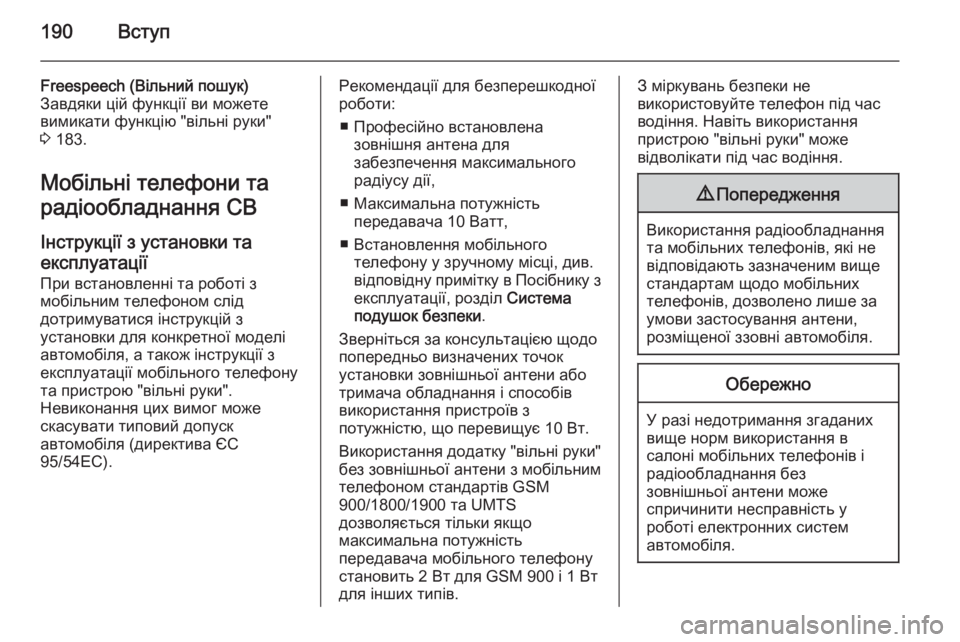

Freespeech (Вільний пошук)
Завдяки цій функції ви можете
вимикати функцію "вільні руки" 3 183.
Мобільні телефони та
радіообладнання CB
Інструкції з установки та
експлуатації
При встановленні та роботі з
мобільним телефоном слід
дотримуватися інструкцій з
установки для конкретної моделі
автомобіля, а також інструкції з
експлуатації мобільного телефону
та пристрою "вільні руки".
Невиконання цих вимог може
скасувати типовий допуск
автомобіля (директива ЄС
95/54ЕС).Рекомендації для безперешкодної
роботи:
■ Професійно встановлена зовнішня антена для
забезпечення максимального
радіусу дії,
■ Максимальна потужність передавача 10 Ватт,
■ Встановлення мобільного телефону у зручному місці, див.
відповідну примітку в Посібнику з експлуатації, розділ Система
подушок безпеки .
Зверніться за консультацією щодо
попередньо визначених точок
установки зовнішньої антени або
тримача обладнання і способів
використання пристроїв з
потужністю, що перевищує 10 Вт.
Використання додатку "вільні руки" без зовнішньої антени з мобільним
телефоном стандартів GSM
900/1800/1900 та UMTS
дозволяється тільки якщо
максимальна потужність
передавача мобільного телефону
становить 2 Вт для GSM 900 і 1 Вт
для інших типів.З міркувань безпеки не
використовуйте телефон під час
водіння. Навіть використання
пристрою "вільні руки" може
відволікати під час водіння.9 Попередження
Використання радіообладнання
та мобільних телефонів, які не
відповідають зазначеним вище
стандартам щодо мобільних
телефонів, дозволено лише за
умови застосування антени,
розміщеної ззовні автомобіля.
Обережно
У разі недотримання згаданих
вище норм використання в
салоні мобільних телефонів і
радіообладнання без
зовнішньої антени може
спричинити несправність у
роботі електронних систем
автомобіля.
