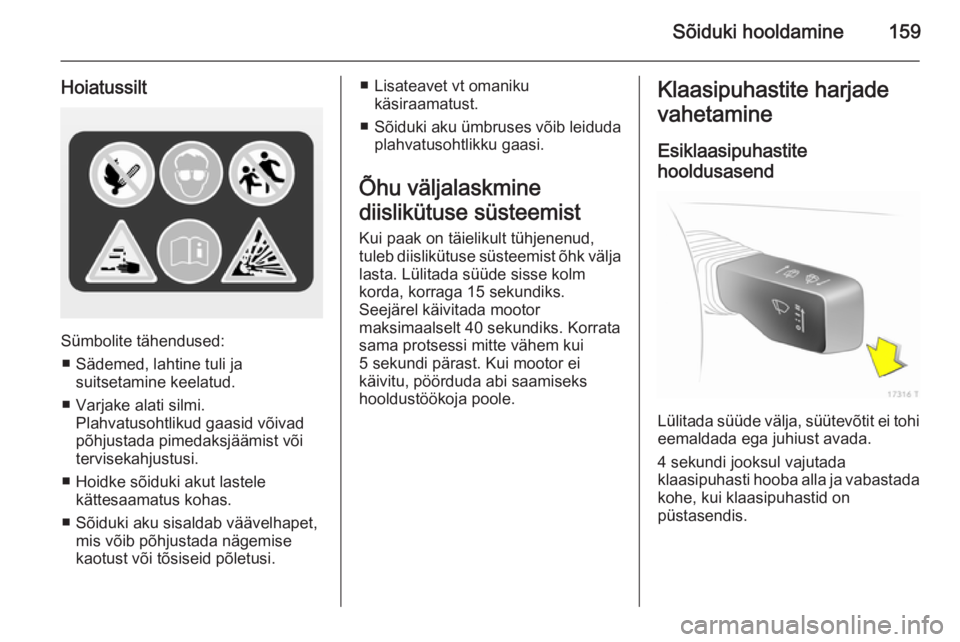

Sõiduki hooldamine159
Hoiatussilt
Sümbolite tähendused:■ Sädemed, lahtine tuli ja suitsetamine keelatud.
■ Varjake alati silmi. Plahvatusohtlikud gaasid võivad
põhjustada pimedaksjäämist või
tervisekahjustusi.
■ Hoidke sõiduki akut lastele kättesaamatus kohas.
■ Sõiduki aku sisaldab väävelhapet, mis võib põhjustada nägemise
kaotust või tõsiseid põletusi.
■ Lisateavet vt omaniku käsiraamatust.
■ Sõiduki aku ümbruses võib leiduda
plahvatusohtlikku gaasi.
Õhu väljalaskmine
diislikütuse süsteemist Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja lasta. Lülitada süüde sisse kolm
korda, korraga 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrata
sama protsessi mitte vähem kui
5 sekundi pärast. Kui mootor ei
käivitu, pöörduda abi saamiseks
hooldustöökoja poole.Klaasipuhastite harjade
vahetamine
Esiklaasipuhastite
hooldusasend
Lülitada süüde välja, süütevõtit ei tohi
eemaldada ega juhiust avada.
4 sekundi jooksul vajutada
klaasipuhasti hooba alla ja vabastada
kohe, kui klaasipuhastid on
püstasendis.

160Sõiduki hooldamine
Esiklaasipuhasti harjad
Tõsta klaasipuhasti hoob üles,
vajutada kaht riivi hooval, vabastada
klaasipuhasti hari ja võtta see ära.
Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi
klaasi ei tohi puudutada paljaste
kätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Eesmiste välimiste valgustite lampe
vahetatakse avade kaudu eesmistes
rattakoobastes: juurdepääsu
tagamiseks pöörata vastavaid rattaid, vabastada riiv ja võtta ära kate.

Sõiduki hooldamine161
Lampide vahetamiseks mootoriruumi
paremal küljel tuleb eemaldada
õhufiltri küljest õhuvoolik. Vasakul
küljel eemaldada kaitsmekarpi minev pistik.
Halogeenpirniga esituled
Esituledel on eraldi süsteemid
kaugtule 1 (sisemised lambid) ja
lähitule 2 (välimised lambid) jaoks.
Lähituled 1. Lambid tuleb vahetada rattakoopas oleva ava kaudu.
2. Eemaldada kaitsekate 2.
3. Keerata lambipesa vastupäeva ja
vabastada. Eemaldadalambipesa peegeldist.
4. Eemaldada lamp lambipesast ja asendada uuega.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Keerata lambipesa paremale poole, nii kaugele, kui see on
võimalik.
7. Paigaldada kaitsekate.
8. Sulgeda rattakoopa ava kattega.
Kaugtuli 1. Juurdepääs lampidele asub mootoriruumis.

162Sõiduki hooldamine
2. Eemaldada kaitsekate 1.
3. Eemaldada juhtme pistik lambi küljest.
4. Vabastada vedruklamberfiksaatori küljest, surudes seda
ettepoole ja pöörates seejärel
allapoole.
5. Eemaldada lamp peegeldi korpusest.
6. Uue lambi paigaldamisel asetada lambipesa kõrvad peegeldi
süvenditesse ja fikseerida vedruklamber.
7. Kinnitada juhtme pistik lambi külge.
8. Paigaldada kaitsekate.
Gabariidituled 1. Juurdepääs lampidele asub mootoriruumis.
2. Eemaldada kaitsekate 1.
3. Eemaldada seisutule lambipesa
peegeldist.

Sõiduki hooldamine163
4. Eemaldada lamp pesast jaasendada uuega.
5. Panna pesa peegeldisse. Paigaldada esilaterna kaitsekate.
Eesmine suunatuli 1. Lambid tuleb vahetada rattakoopas oleva ava kaudu.2. Eemaldada kaitsekate.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
5. Panna lambipesa peegeldisse, keerata päripäeva ja fikseerida.
6. Paigaldada kaitsekate.
7. Sulgeda rattakoopa ava kattega.
Ksenoon-esituled9 Oht
Ksenoon-esituled töötavad väga
suure elektripingega. Neid ei tohi
puudutada. Lambid (välja arvatud
suunatule lambid), tuleb lasta
vahetada hooldustöökojas.
Eesmine suunatuli
1. Juurdepääs lampidele asub mootoriruumis.

164Sõiduki hooldamine
2. Keerata lambipesa vastupäeva javabastada.
3. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
4. Panna lambipesa peegeldisse, keerata päripäeva ja fikseerida.
Udulaternad
Lambid tuleb lasta vahetada hooldustöökojas.
Tagatuled
Lampide vahetamiseks paremal
küljel tuleb avada küljeluuk: suruda
lukustuskeeled ettepoole ja
eemaldada luuk.
Eemaldada vahetükk
rehviparanduskomplektiga.
Lampide vahetamiseks vasakul küljel võtta välja pakiruumi katte fiksaator
ning avada küljeluuk: suruda
lukustuskeeled ettepoole ja
eemaldada luuk.

Sõiduki hooldamine165
1. Vajutada juhtme pistik kokku jatõmmata lambipesast välja.
2. Keerata kaks plastist kinnitusmutrit seestpoolt käega
lahti.
3. Eemaldada tagatulede komplekt.
4. Vabastada lukustuskeeled ja eemaldada luuk.
5. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 3)
Tagurdustuli ( 4)
6. Fikseerida lambipesa tagatulede komplekti. Ühendada juhtme
pistik. Paigaldada tagatulede komplekt keresse ja pingutada
kinnitusmutrid. Paremal küljel
panna tagasi vahetükk
rehviparanduskomplektiga.
Paigaldada külgkate. Vasakul
pool kinnitada pakiruumi katte
fiksaator.
7. Pärast lambi vahetamist kontrollida, et tagatuled töötavad
korralikult: lülitada sisse süüde,
vajutada pidurit, lülitada sisse
külgtuled.
Külgmine suunatuli Lambid tuleb lasta vahetada
hooldustöökojas.

166Sõiduki hooldamineNumbrivalgusti
1. Suruda kruvikeerajalambiümbrisesse, suruda küljele
ja vabastada vedru.
2. Eemaldada lambiümbris, tõmmates seda allapoole. Vältida
juhtme kaasatõmbamist.
3. Tõsta klapp üles ja ühendada juhtme pistik lambipesa küljest
lahti.
4. Keerata lambipesa vastupäeva ja vabastada.
5. Eemaldada lamp pesast ja asendada uuega.
6. Panna lambipesa lambiümbrisesse ja keerata
päripäeva.
7. Ühendada juhtme pistik lambipesaga.
8. Panna lambiümbris oma kohale ja
fikseerida.
Sisevalgustid Eesmine salongivalgusti,
lugemisvalgustid
1. Vabastada lambiklaas, vajutada seda kergelt alla ja eemaldada
allapoole suunatud nurga all.
2. Eemaldada lamp ja asendada uuega.
3. Paigaldada klaasid.

Sõiduki hooldamine167
Eesmine salongivalgusti,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti, jalaruumi
valgusti
1. Kangutada valgusti kruvikeerajaga välja.
2. Suruda lampi kergeltvedruklambri suunas ja võtta
välja.
3. Asetada kohale uus lamp.
4. Valgustite paigaldamine.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukil on kaks kaitsmekarpi: üks
paikneb pakiruumi vasakul küljel
katte taga ja üks paikneb
mootoriruumis, ees vasakul pool.
Panna varukaitsmed B versioonis
ettenähtud kohta pakiruumis olevas
kaitsmekarbis. Avada kate 3 171.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.

168Sõiduki hooldamine
Läbipõlenud kaitsme tunneb ära selleläbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda sõiduki
salongi kaitsmekarbis.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
