OPEL ZAFIRA B 2014 Uživatelská příručka (in Czech)

Péče o vozidlo159
Zavření
Před zavřením kapoty zatlačte vzpěru
do držáku.
Přivřete kapotu a nechte ji spadnout
do západky. Zkontrolujte, zda je
kapota zajištěná.
Motorový olej Hladinu motorového oleje pravidelně
kontrolujte, abyste předešli
poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace. Doporučené kapaliny
a maziva 3 199.
Kontrolu provádějte s vozidlem na
vodorovném povrchu. Motor musí mít provozní teplotu a musí být vypnutý
nejméně 5 minut.
Vytáhněte měrku, dočista ji otřete,
zasuňte ji dovnitř k dorazu na rukojeti, vytáhněte ji a přečtěte hladinu
motorového oleje.
Zasuňte měrku k dorazu na rukojeti
a otočte ji o polovinu otáčky.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Pokud hladina motorového oleje
klesla ke značce MIN, doplňte
motorový olej.
Doporučujeme použít stejný
motorový olej, který je již v motoru.
Hladina motorového oleje nesmí
překročit značku MAX na měrce.
Výstraha
Nadbytečné množství
motorového oleje se musí vypustit
nebo vysát.
Objemy provozních náplní 3 213.
Rovně nasaďte víčko a utáhněte jej.

160Péče o vozidloChladicí kapalina motoruChladicí kapalina poskytuje ochranu
proti zamrznutí do přibližně -28 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny
bezprostředně nad značkou
KALT/COLD . Pokud je hladina nízká,
proveďte doplnění.
9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
Doplňte nemrznoucí kapalinu. Pokud
nemáte nemrznoucí kapalinu
k dispozici, použijte pouze čistou
vodu z vodovodu nebo destilovanou
vodu. Pevně namontujte víčko.
Nechte zkontrolovat koncentraci
nemrznoucí směsi a odstranit příčinu
úniku chladicí kapaliny v servisu.
Kapalina ostřikovače
Naplňte čistou vodou smísenou
s vhodným množstvím kapaliny pro
ostřikovače čelního skla, která
obsahuje nemrznoucí kapalinu.
Správný směšovací poměr viz
nádržka kapaliny ostřikovačů.

Péče o vozidlo161Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Brzdy
Skřípavý zvuk signalizuje, že má brzdové obložení jeho minimální
tloušťku. Je možné pokračovat
v jízdě, ale nechte brzdové obložení
co možno nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Při doplňování zajistěte maximální čistotu, protože kontaminace brzdové kapaliny může vést k funkčním
problémům v brzdové soustavě.
Příčinu úniku brzdové kapaliny
nechte odstranit v servisu.
Používejte pouze vysoce kvalitní
brzdovou kapalinu schválenou pro
dané vozidlo, brzdovou a spojkovou
kapalinu 3 161.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.

162Péče o vozidlo
Necháte-li vozidlo zaparkované po
dobu delší než 4 týdny, může dojít
k vybití akumulátoru. Odpojte svorku
od záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití 3 117.
Výstražný štítekVýznam symbolů: ■ Zákaz jisker, otevřeného plamene a kouře.
■ Vždy si chraňte očí. Výbušný plyn může způsobit poranění nebo
slepotu.
■ Udržujte akumulátor vozidla mimo dosah dětí.
■ Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit slepotu nebo vážné
popáleniny.
■ Další informace - viz Uživatelská příručka.
■ V blízkosti akumulátoru vozidla se může vyskytovat výbušný plyn.Odvzdušnění palivové
soustavy vznětového
motoru Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc
v servisu.

Péče o vozidlo163Výměna lišty stěračeServisní nastavení stěračů
čelního okna
Vypněte zapalování, ale nevyjímejte
klíč zapalování nebo otevřete dveře
řidiče.
Do 4 sekund zatlačte páčku stěračů
dolů a uvolněte jej, jakmile se stěrače
přesunou do vertikální polohy.
Lišty stěračů čelního okna
Odklopte rameno stěrače od okna,
zatlačte na obě západky na rameni, uvolněte lištu stěrače a sejměte jí.
Lišta stěrače zadního okna
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.

164Péče o vozidloVýměna žárovkyVypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici!
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky předních vnějších světel se
vyměňují otvorem v předním
podběhu: natočte příslušně kola,
abyste získali přístup, uvolněte
západku a sejměte kryt.
Při výměně žárovek na pravé straně
motorového prostoru odpojte
vzduchovou hadici od vzduchového
filtru. Na levé straně odpojte konektor k pojistkové skříňce.
Halogenové světlomety
Světlomety mají samostatné systémy
pro dálková 1 (vnitřní žárovky)
a tlumená světla 2 (vnější žárovky).
Tlumená světla 1. Vyměňte žárovky otvorem v podběhu kola.
2. Sejměte ochranný kryt 2.

Péče o vozidlo165
3. Otočte držákem žárovky protisměru hodinových ručiček
a odpojte jej. Vytáhněte držák
žárovky z reflektoru.
4. Odpojte žárovku od držáku žárovky a vyměňte žárovku.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Otočte držák žárovky doprava až nadoraz.
7. Namontujte ochranný kryt.
8. Pomocí krytu uzavřete otvor v podběhu kola.
Dálková světla
1. K žárovkám získáte přístup z motorového prostoru.
2. Sejměte ochranný kryt 1
.
3. Odpojte konektor kabeláže od žárovky.
4. Uvolněte pružinu z držákuzatlačením směrem dopředu
a potom otočením směrem dolů.
5. Vytáhněte žárovku ze světlometu.
6. Při instalování nové žárovky zasuňte výčnělky do vybrání
reflektoru a zajistěte pružinou.
7. Namontujte konektor kabeláže k žárovce.
8. Namontujte ochranný kryt.
Boční světla 1. K žárovkám získáte přístup z motorového prostoru.

166Péče o vozidlo
2. Sejměte ochranný kryt 1.
3. Vytáhněte držák žárovky
obrysových světel z reflektoru.
4. Vyjměte žárovku z objímkya vyměňte žárovku.
5. Zasuňte držák do světlometu. Namontujte ochranný kryt
světlometu.
Přední směrové světlo 1. Vyměňte žárovky otvorem v podběhu kola.2. Sejměte ochranný kryt.
3. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.

Péče o vozidlo167
4. Lehce zatlačte žárovku doobjímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
5. Vložte držák žárovky do reflektoru
a zajistěte jej otočením ve směru
hodinových ručiček.
6. Namontujte ochranný kryt.
7. Pomocí krytu uzavřete otvor v podběhu kola.
Xenonové světlomety9 Nebezpečí
Xenonové světlomety pracují
s velmi vysokým napětím.
Nedotýkejte se jich. S výjimkou
žárovek ukazatelů směru by se
žárovky měly měnit v servisu.
Přední ukazatel směru
1. K žárovkám získáte přístup z motorového prostoru.
2. Otočte držákem žárovky protisměru hodinových ručiček
a odpojte jej.
3. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
4. Vložte držák žárovky do reflektoru
a zajistěte jej otočením ve směru
hodinových ručiček.
Světla do mlhy
Žárovky nechte vyměnit v odborném
servisu.

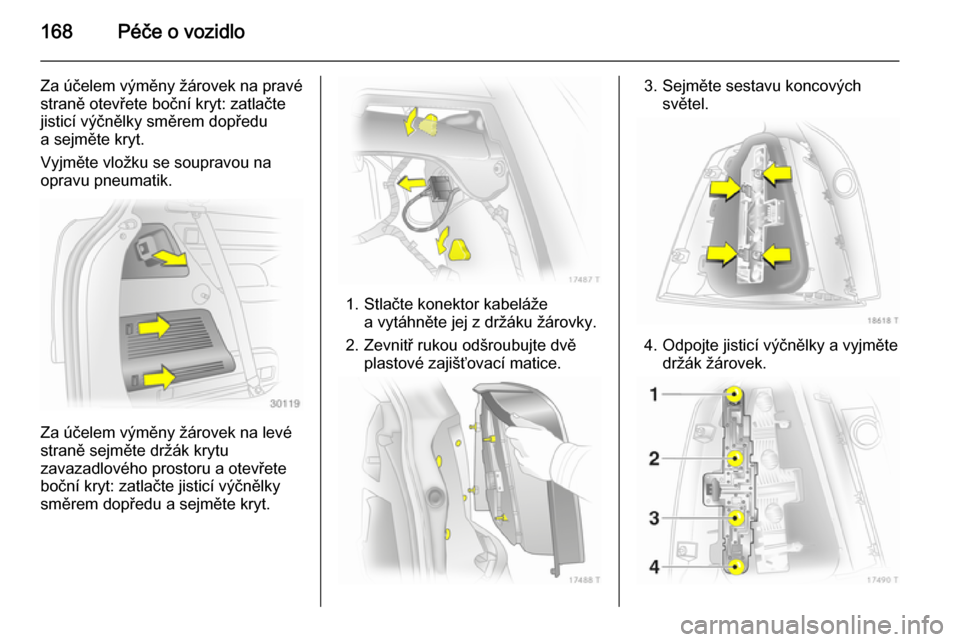

Koncová světla

168Péče o vozidlo
Za účelem výměny žárovek na pravé
straně otevřete boční kryt: zatlačte
jisticí výčnělky směrem dopředu
a sejměte kryt.
Vyjměte vložku se soupravou na
opravu pneumatik.
Za účelem výměny žárovek na levé
straně sejměte držák krytu
zavazadlového prostoru a otevřete
boční kryt: zatlačte jisticí výčnělky
směrem dopředu a sejměte kryt.
1. Stlačte konektor kabeláže a vytáhněte jej z držáku žárovky.
2. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.
3. Sejměte sestavu koncovýchsvětel.
4. Odpojte jisticí výčnělky a vyjměte držák žárovek.
