OPEL ZAFIRA B 2014 Uporabniški priročnik

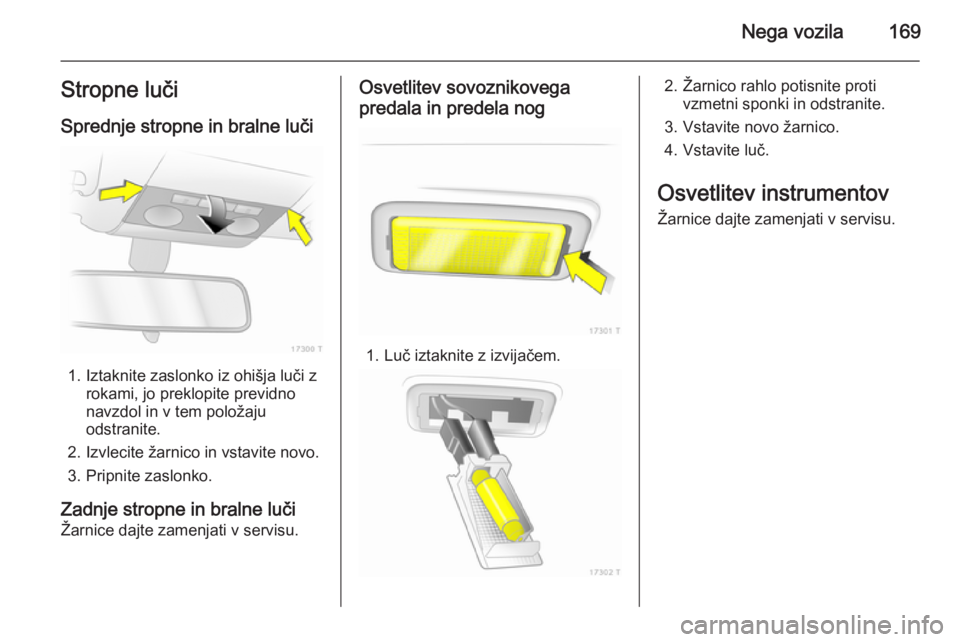

Nega vozila169Stropne luči
Sprednje stropne in bralne luči
1. Iztaknite zaslonko iz ohišja luči z rokami, jo preklopite previdno
navzdol in v tem položaju
odstranite.
2. Izvlecite žarnico in vstavite novo.
3. Pripnite zaslonko.
Zadnje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev sovoznikovega
predala in predela nog
1. Luč iztaknite z izvijačem.
2. Žarnico rahlo potisnite proti vzmetni sponki in odstranite.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.

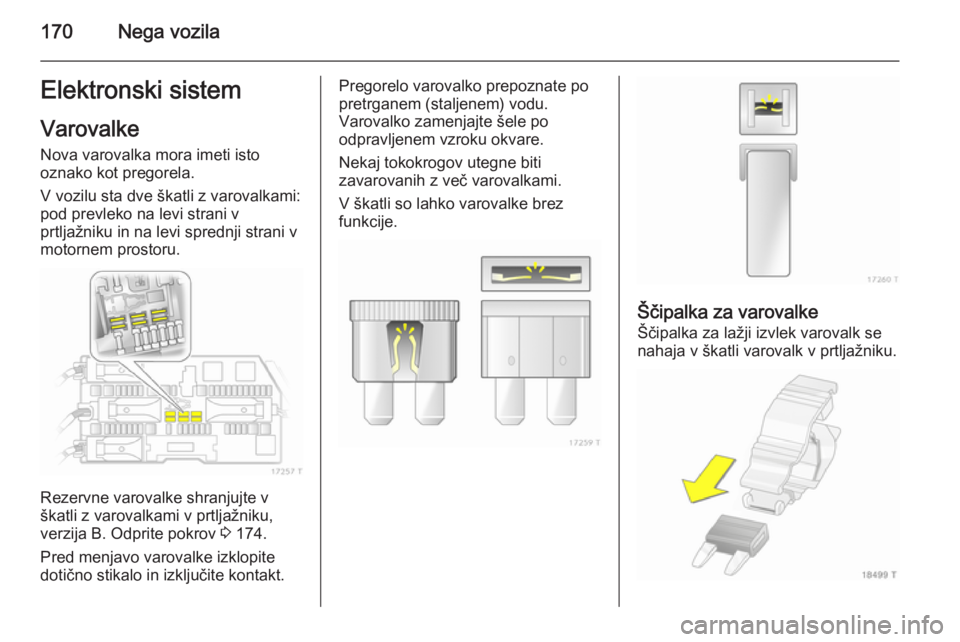

170Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami:
pod prevleko na levi strani v
prtljažniku in na levi sprednji strani v
motornem prostoru.
Rezervne varovalke shranjujte v
škatli z varovalkami v prtljažniku,
verzija B. Odprite pokrov 3 174.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v prtljažniku.

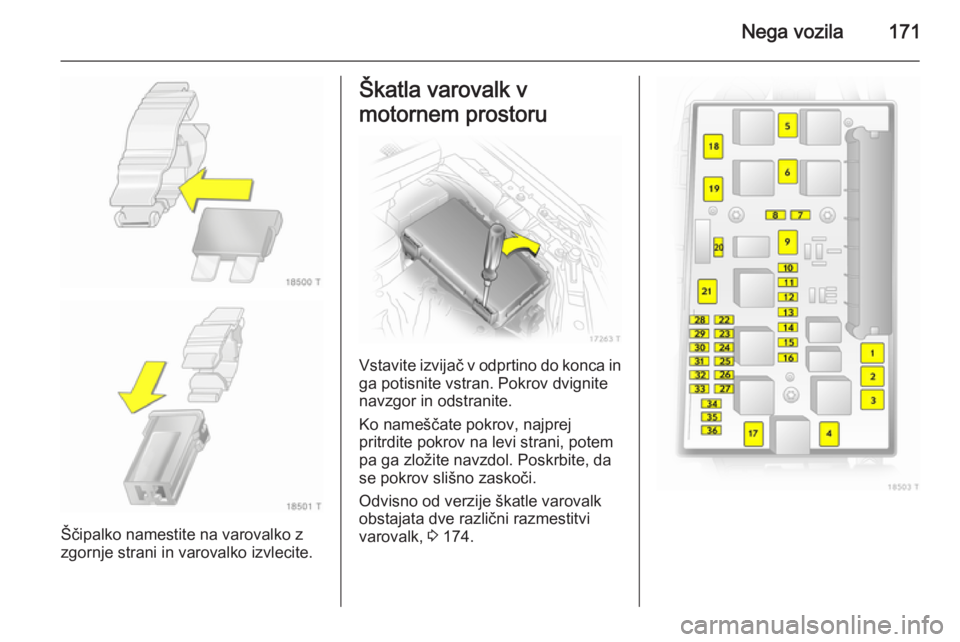

Nega vozila171
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla varovalk v
motornem prostoru
Vstavite izvijač v odprtino do konca in ga potisnite vstran. Pokrov dvignite
navzgor in odstranite.
Ko nameščate pokrov, najprej
pritrdite pokrov na levi strani, potem
pa ga zložite navzdol. Poskrbite, da
se pokrov slišno zaskoči.
Odvisno od verzije škatle varovalk obstajata dve različni razmestitvi
varovalk, 3 174.

172Nega vozila

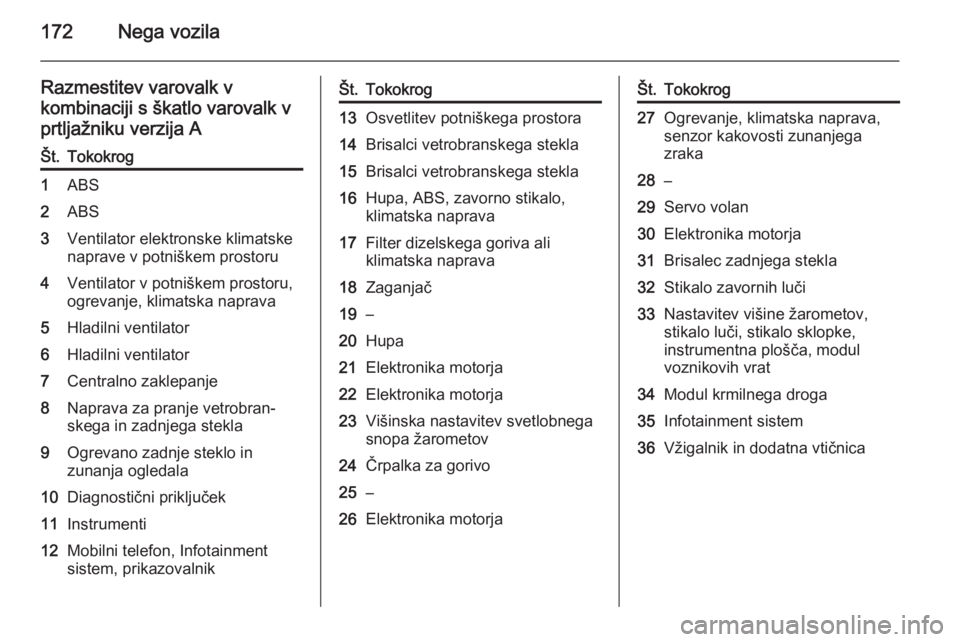

Razmestitev varovalk v
kombinaciji s škatlo varovalk v prtljažniku verzija AŠt.Tokokrog1ABS2ABS3Ventilator elektronske klimatske
naprave v potniškem prostoru4Ventilator v potniškem prostoru,
ogrevanje, klimatska naprava5Hladilni ventilator6Hladilni ventilator7Centralno zaklepanje8Naprava za pranje vetrobran‐
skega in zadnjega stekla9Ogrevano zadnje steklo in
zunanja ogledala10Diagnostični priključek11Instrumenti12Mobilni telefon, Infotainment
sistem, prikazovalnikŠt.Tokokrog13Osvetlitev potniškega prostora14Brisalci vetrobranskega stekla15Brisalci vetrobranskega stekla16Hupa, ABS, zavorno stikalo,
klimatska naprava17Filter dizelskega goriva ali
klimatska naprava18Zaganjač19–20Hupa21Elektronika motorja22Elektronika motorja23Višinska nastavitev svetlobnega
snopa žarometov24Črpalka za gorivo25–26Elektronika motorjaŠt.Tokokrog27Ogrevanje, klimatska naprava,
senzor kakovosti zunanjega
zraka28–29Servo volan30Elektronika motorja31Brisalec zadnjega stekla32Stikalo zavornih luči33Nastavitev višine žarometov,
stikalo luči, stikalo sklopke,
instrumentna plošča, modul
voznikovih vrat34Modul krmilnega droga35Infotainment sistem36Vžigalnik in dodatna vtičnica

Nega vozila173

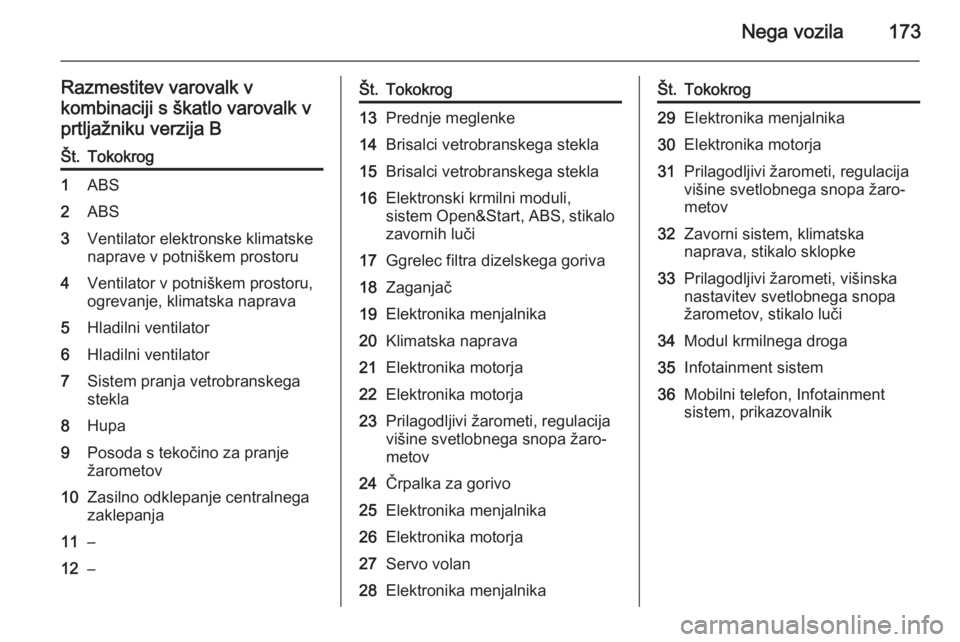

Razmestitev varovalk v
kombinaciji s škatlo varovalk v
prtljažniku verzija BŠt.Tokokrog1ABS2ABS3Ventilator elektronske klimatske
naprave v potniškem prostoru4Ventilator v potniškem prostoru,
ogrevanje, klimatska naprava5Hladilni ventilator6Hladilni ventilator7Sistem pranja vetrobranskega
stekla8Hupa9Posoda s tekočino za pranje
žarometov10Zasilno odklepanje centralnega
zaklepanja11–12–Št.Tokokrog13Prednje meglenke14Brisalci vetrobranskega stekla15Brisalci vetrobranskega stekla16Elektronski krmilni moduli,
sistem Open&Start, ABS, stikalo
zavornih luči17Ggrelec filtra dizelskega goriva18Zaganjač19Elektronika menjalnika20Klimatska naprava21Elektronika motorja22Elektronika motorja23Prilagodljivi žarometi, regulacija
višine svetlobnega snopa žaro‐
metov24Črpalka za gorivo25Elektronika menjalnika26Elektronika motorja27Servo volan28Elektronika menjalnikaŠt.Tokokrog29Elektronika menjalnika30Elektronika motorja31Prilagodljivi žarometi, regulacija
višine svetlobnega snopa žaro‐
metov32Zavorni sistem, klimatska
naprava, stikalo sklopke33Prilagodljivi žarometi, višinska
nastavitev svetlobnega snopa
žarometov, stikalo luči34Modul krmilnega droga35Infotainment sistem36Mobilni telefon, Infotainment
sistem, prikazovalnik

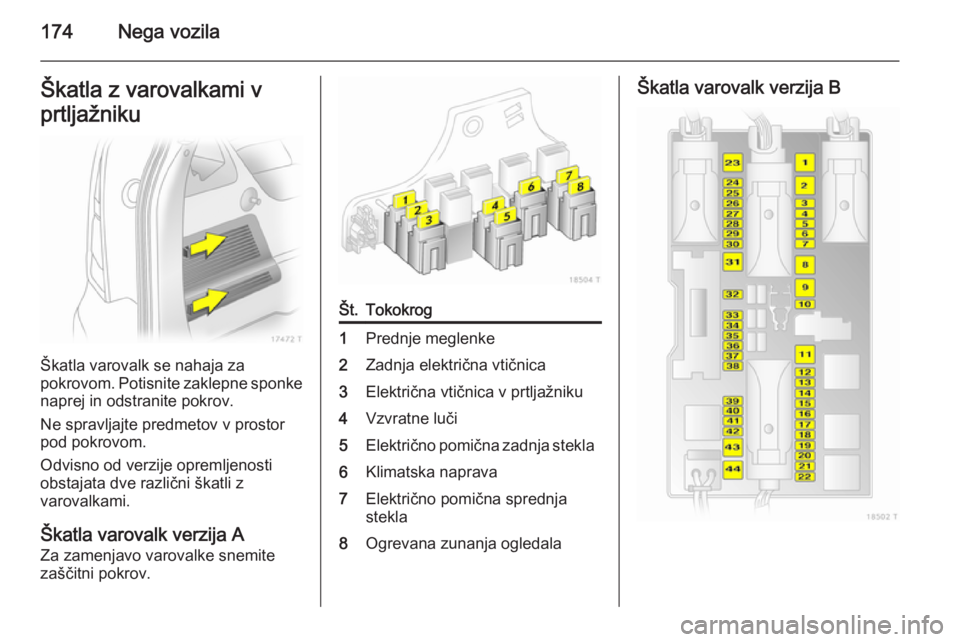

174Nega vozilaŠkatla z varovalkami v
prtljažniku
Škatla varovalk se nahaja za
pokrovom. Potisnite zaklepne sponke
naprej in odstranite pokrov.
Ne spravljajte predmetov v prostor
pod pokrovom.
Odvisno od verzije opremljenosti
obstajata dve različni škatli z
varovalkami.
Škatla varovalk verzija A
Za zamenjavo varovalke snemite
zaščitni pokrov.
Št.Tokokrog1Prednje meglenke2Zadnja električna vtičnica3Električna vtičnica v prtljažniku4Vzvratne luči5Električno pomična zadnja stekla6Klimatska naprava7Električno pomična sprednja
stekla8Ogrevana zunanja ogledalaŠkatla varovalk verzija B

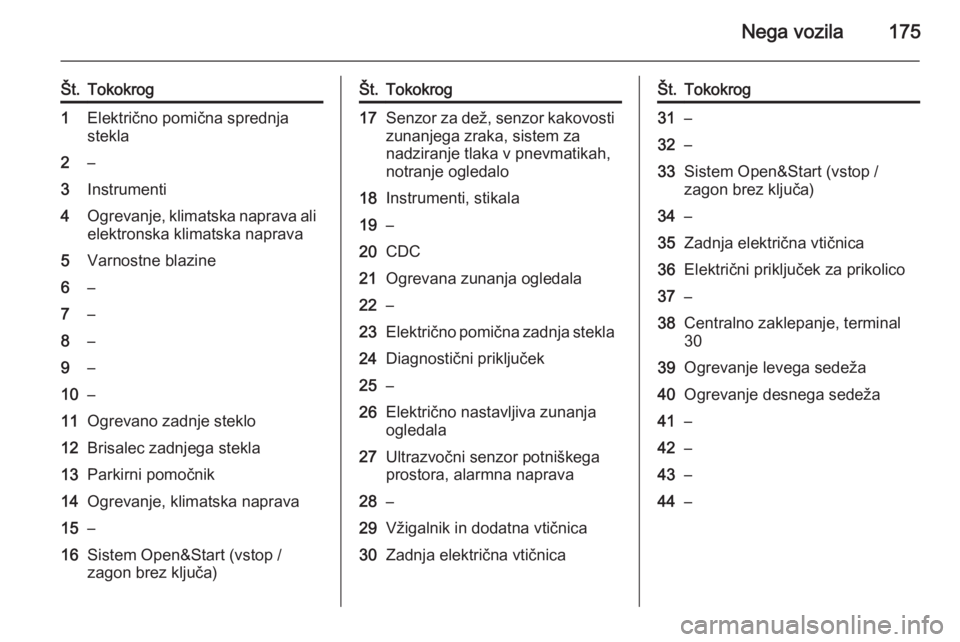

Nega vozila175
Št.Tokokrog1Električno pomična sprednja
stekla2–3Instrumenti4Ogrevanje, klimatska naprava ali
elektronska klimatska naprava5Varnostne blazine6–7–8–9–10–11Ogrevano zadnje steklo12Brisalec zadnjega stekla13Parkirni pomočnik14Ogrevanje, klimatska naprava15–16Sistem Open&Start (vstop /
zagon brez ključa)Št.Tokokrog17Senzor za dež, senzor kakovosti zunanjega zraka, sistem za
nadziranje tlaka v pnevmatikah,
notranje ogledalo18Instrumenti, stikala19–20CDC21Ogrevana zunanja ogledala22–23Električno pomična zadnja stekla24Diagnostični priključek25–26Električno nastavljiva zunanja
ogledala27Ultrazvočni senzor potniškega
prostora, alarmna naprava28–29Vžigalnik in dodatna vtičnica30Zadnja električna vtičnicaŠt.Tokokrog31–32–33Sistem Open&Start (vstop /
zagon brez ključa)34–35Zadnja električna vtičnica36Električni priključek za prikolico37–38Centralno zaklepanje, terminal
3039Ogrevanje levega sedeža40Ogrevanje desnega sedeža41–42–43–44–

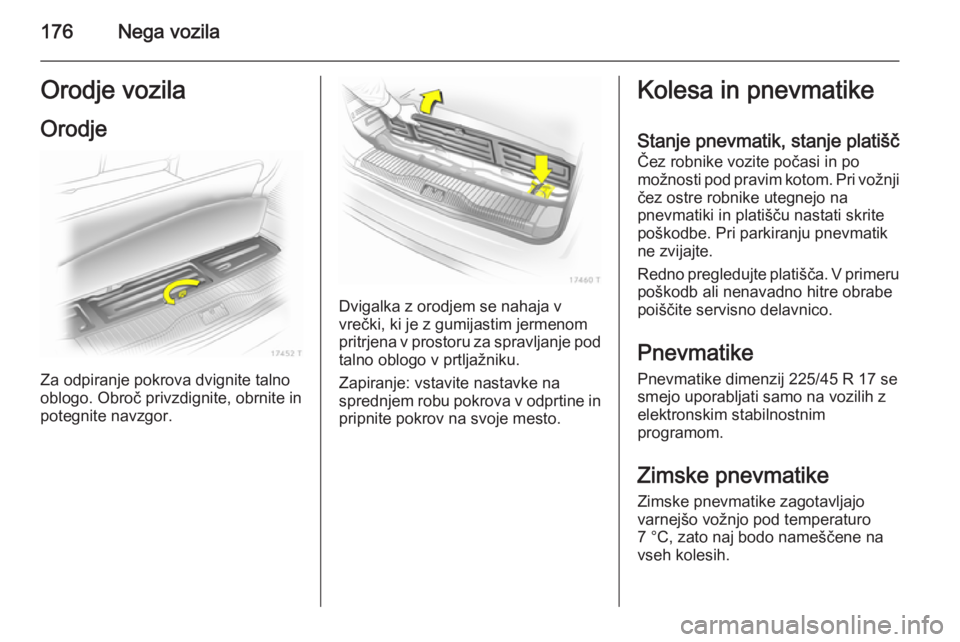

176Nega vozilaOrodje vozilaOrodje
Za odpiranje pokrova dvignite talno
oblogo. Obroč privzdignite, obrnite in potegnite navzgor.
Dvigalka z orodjem se nahaja v
vrečki, ki je z gumijastim jermenom pritrjena v prostoru za spravljanje pod
talno oblogo v prtljažniku.
Zapiranje: vstavite nastavke na
sprednjem robu pokrova v odprtine in pripnite pokrov na svoje mesto.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Pnevmatike
Pnevmatike dimenzij 225/45 R 17 se
smejo uporabljati samo na vozilih z
elektronskim stabilnostnim
programom.
Zimske pnevmatike Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.

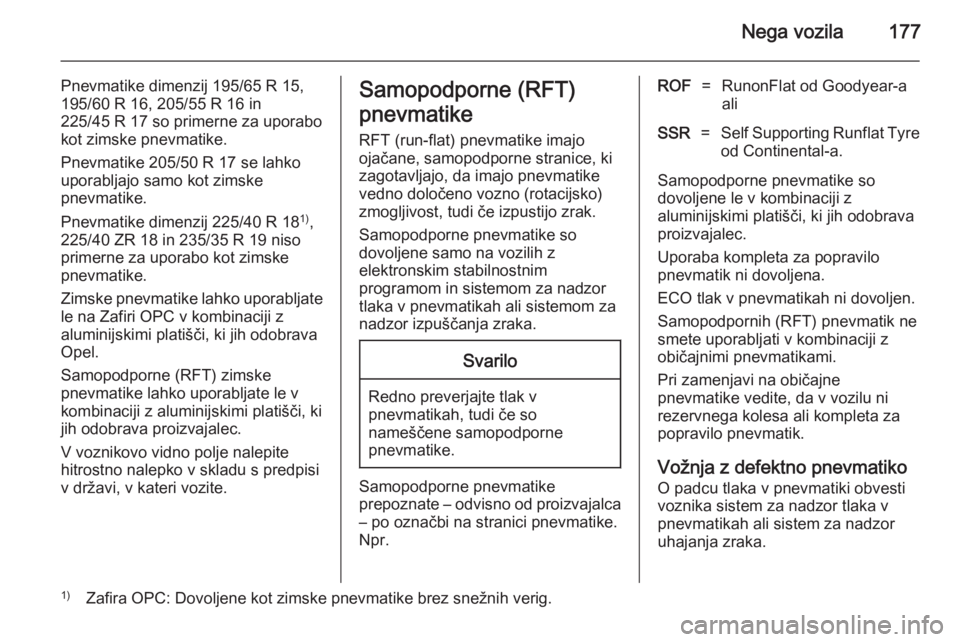

Nega vozila177
Pnevmatike dimenzij 195/65 R 15,195/60 R 16, 205/55 R 16 in
225/45 R 17 so primerne za uporabo
kot zimske pnevmatike.
Pnevmatike 205/50 R 17 se lahko uporabljajo samo kot zimske
pnevmatike.
Pnevmatike dimenzij 225/40 R 18 1)
,
225/40 ZR 18 in 235/35 R 19 niso
primerne za uporabo kot zimske
pnevmatike.
Zimske pnevmatike lahko uporabljate
le na Zafiri OPC v kombinaciji z
aluminijskimi platišči, ki jih odobrava
Opel.
Samopodporne (RFT) zimske
pnevmatike lahko uporabljate le v
kombinaciji z aluminijskimi platišči, ki
jih odobrava proizvajalec.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.Samopodporne (RFT)
pnevmatike
RFT (run-flat) pnevmatike imajo
ojačane, samopodporne stranice, ki
zagotavljajo, da imajo pnevmatike
vedno določeno vozno (rotacijsko)
zmogljivost, tudi če izpustijo zrak.
Samopodporne pnevmatike so
dovoljene samo na vozilih z
elektronskim stabilnostnim
programom in sistemom za nadzor
tlaka v pnevmatikah ali sistemom za
nadzor izpuščanja zraka.Svarilo
Redno preverjajte tlak v pnevmatikah, tudi če so
nameščene samopodporne
pnevmatike.
Samopodporne pnevmatike
prepoznate – odvisno od proizvajalca – po označbi na stranici pnevmatike.
Npr.
ROF=RunonFlat od Goodyear-a
aliSSR=Self Supporting Runflat Tyre
od Continental-a.
Samopodporne pnevmatike so
dovoljene le v kombinaciji z
aluminijskimi platišči, ki jih odobrava
proizvajalec.
Uporaba kompleta za popravilo
pnevmatik ni dovoljena.
ECO tlak v pnevmatikah ni dovoljen.
Samopodpornih (RFT) pnevmatik ne
smete uporabljati v kombinaciji z
običajnimi pnevmatikami.
Pri zamenjavi na običajne
pnevmatike vedite, da v vozilu ni
rezervnega kolesa ali kompleta za
popravilo pnevmatik.
Vožnja z defektno pnevmatiko
O padcu tlaka v pnevmatiki obvesti
voznika sistem za nadzor tlaka v
pnevmatikah ali sistem za nadzor
uhajanja zraka.
1) Zafira OPC: Dovoljene kot zimske pnevmatike brez snežnih verig.

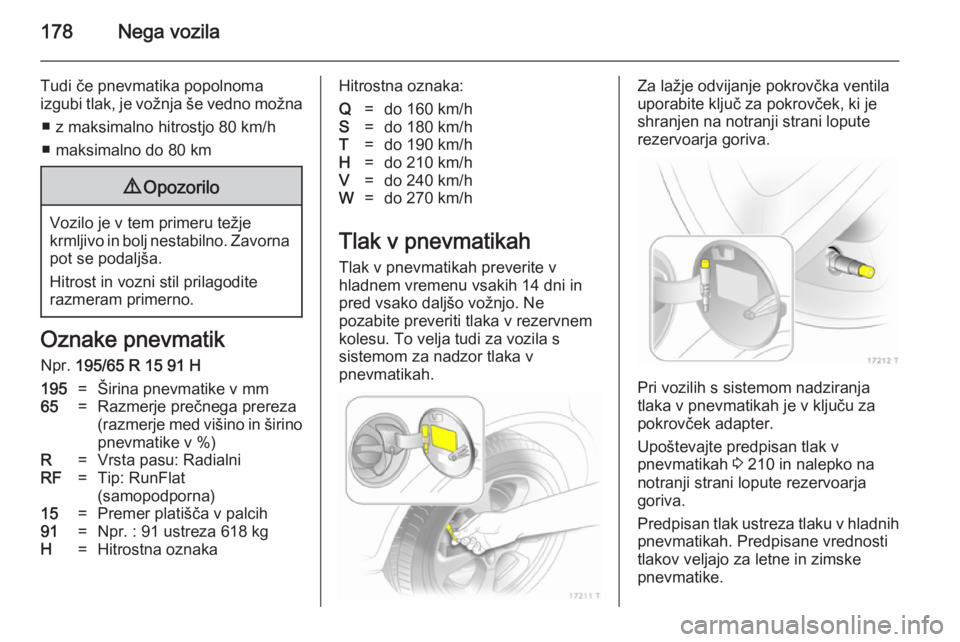

178Nega vozila
Tudi če pnevmatika popolnoma
izgubi tlak, je vožnja še vedno možna
■ z maksimalno hitrostjo 80 km/h
■ maksimalno do 80 km9 Opozorilo
Vozilo je v tem primeru težje
krmljivo in bolj nestabilno. Zavorna pot se podaljša.
Hitrost in vozni stil prilagodite
razmeram primerno.
Oznake pnevmatik
Npr. 195/65 R 15 91 H
195=Širina pnevmatike v mm65=Razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat
(samopodporna)15=Premer platišča v palcih91=Npr. : 91 ustreza 618 kgH=Hitrostna oznakaHitrostna oznaka:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Za lažje odvijanje pokrovčka ventila
uporabite ključ za pokrovček, ki je shranjen na notranji strani lopute
rezervoarja goriva.
Pri vozilih s sistemom nadziranja
tlaka v pnevmatikah je v ključu za
pokrovček adapter.
Upoštevajte predpisan tlak v
pnevmatikah 3 210 in nalepko na
notranji strani lopute rezervoarja
goriva.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
