OPEL ZAFIRA B 2014 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA B, Model: OPEL ZAFIRA B 2014Pages: 225, PDF Size: 7.9 MB

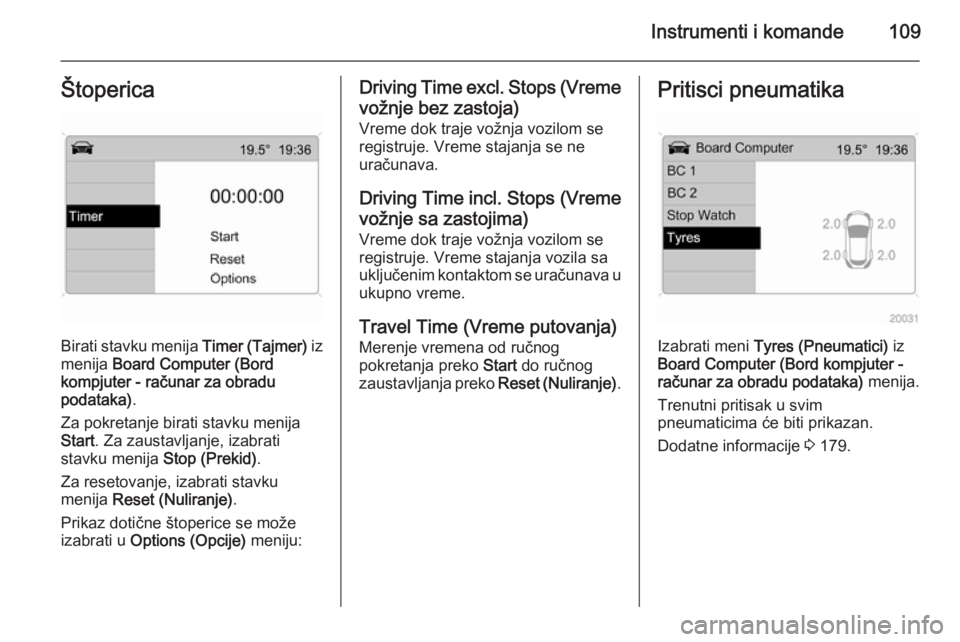

Page 111 of 225

Instrumenti i komande109Štoperica
Birati stavku menija Timer (Tajmer) iz
menija Board Computer (Bord
kompjuter - računar za obradu
podataka) .
Za pokretanje birati stavku menija
Start . Za zaustavljanje, izabrati
stavku menija Stop (Prekid).
Za resetovanje, izabrati stavku
menija Reset (Nuliranje) .
Prikaz dotične štoperice se može izabrati u Options (Opcije) meniju:
Driving Time excl. Stops (Vreme
vožnje bez zastoja) Vreme dok traje vožnja vozilom se
registruje. Vreme stajanja se ne
uračunava.
Driving Time incl. Stops (Vreme vožnje sa zastojima)
Vreme dok traje vožnja vozilom se
registruje. Vreme stajanja vozila sa
uključenim kontaktom se uračunava u
ukupno vreme.
Travel Time (Vreme putovanja)
Merenje vremena od ručnog
pokretanja preko Start do ručnog
zaustavljanja preko Reset (Nuliranje).Pritisci pneumatika
Izabrati meni Tyres (Pneumatici) iz
Board Computer (Bord kompjuter - računar za obradu podataka) menija.
Trenutni pritisak u svim
pneumaticima će biti prikazan.
Dodatne informacije 3 179.

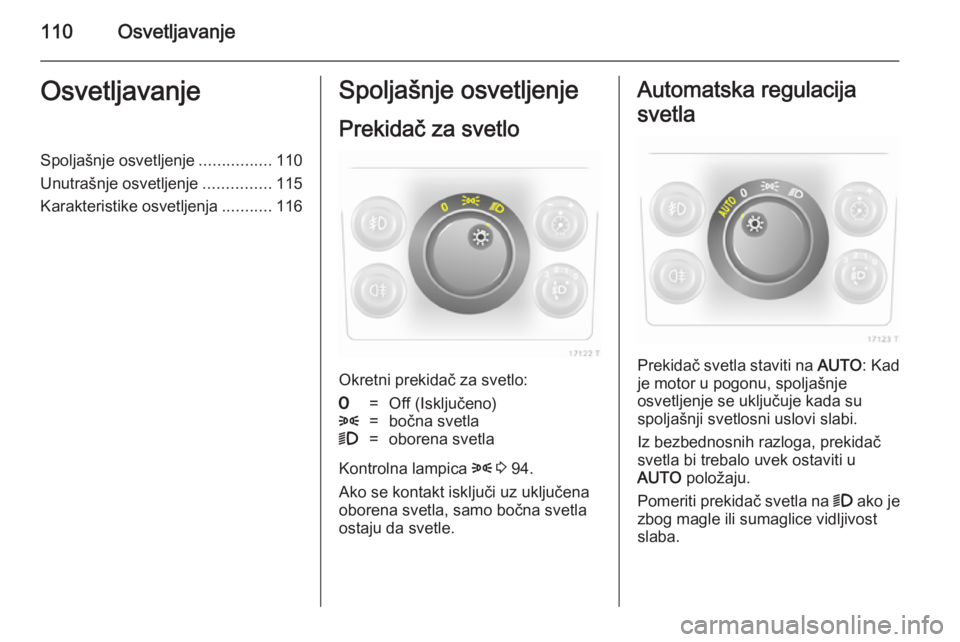

Page 112 of 225

110OsvetljavanjeOsvetljavanjeSpoljašnje osvetljenje................110
Unutrašnje osvetljenje ...............115
Karakteristike osvetljenja ...........116Spoljašnje osvetljenje
Prekidač za svetlo
Okretni prekidač za svetlo:
7=Off (Isključeno)8=bočna svetla9=oborena svetla
Kontrolna lampica 8 3 94.
Ako se kontakt isključi uz uključena
oborena svetla, samo bočna svetla
ostaju da svetle.
Automatska regulacija
svetla
Prekidač svetla staviti na AUTO: Kad
je motor u pogonu, spoljašnje
osvetljenje se uključuje kada su
spoljašnji svetlosni uslovi slabi.
Iz bezbednosnih razloga, prekidač
svetla bi trebalo uvek ostaviti u
AUTO položaju.
Pomeriti prekidač svetla na 9 ako je
zbog magle ili sumaglice vidljivost
slaba.

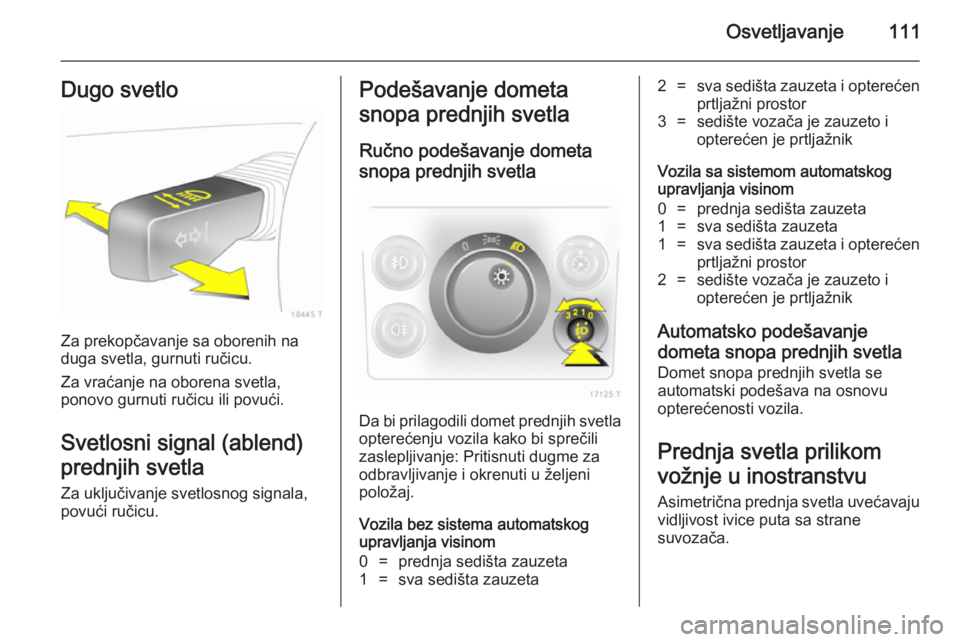

Page 113 of 225

Osvetljavanje111Dugo svetlo
Za prekopčavanje sa oborenih na
duga svetla, gurnuti ručicu.
Za vraćanje na oborena svetla,
ponovo gurnuti ručicu ili povući.
Svetlosni signal (ablend) prednjih svetla Za uključivanje svetlosnog signala,
povući ručicu.
Podešavanje dometa
snopa prednjih svetla
Ručno podešavanje dometa snopa prednjih svetla
Da bi prilagodili domet prednjih svetla
opterećenju vozila kako bi sprečili
zaslepljivanje: Pritisnuti dugme za
odbravljivanje i okrenuti u željeni
položaj.
Vozila bez sistema automatskog
upravljanja visinom
0=prednja sedišta zauzeta1=sva sedišta zauzeta2=sva sedišta zauzeta i opterećen
prtljažni prostor3=sedište vozača je zauzeto i
opterećen je prtljažnik
Vozila sa sistemom automatskog
upravljanja visinom
0=prednja sedišta zauzeta1=sva sedišta zauzeta1=sva sedišta zauzeta i opterećen
prtljažni prostor2=sedište vozača je zauzeto i
opterećen je prtljažnik
Automatsko podešavanje
dometa snopa prednjih svetla
Domet snopa prednjih svetla se
automatski podešava na osnovu
opterećenosti vozila.
Prednja svetla prilikom
vožnje u inostranstvu Asimetrična prednja svetla uvećavaju
vidljivost ivice puta sa strane
suvozača.
Page 114 of 225

112Osvetljavanje
Međutim, prilikom vožnje u zemljama
gde se vozi na suprotnoj strani puta,
podesiti prednja svetla da bi sprečili
zaslepljivanje saobraćaja iz
suprotnog pravca.
Vozila sa halogenim prednjimsvetlima Podešavanje prednjih svetla poveriti
servisu.
Vozila sa adaptivnim prednjim svetlimaPrilagoditi usmeravanje prednjih
svetla:
1. Povući i zadržati ručicu
2. Uključiti kontakt.
3. Zvučni signal se čuje posle oko 3 sekunde.
Kontrolna lampica B 3 94.
Dnevna svetla
Sa uključenim kontaktom i
prekidačem za svetla u položaju 7 ili
AUTO , bočna svetla se uključuju. Ako
je motor u pogonu, svetle prednja
svetla.
Kod vozila bez automatske kontrole osvetljavanja, 9 mora biti uključeno
kad postane mračno za osvetljavanje
instrument table.
Dnevna svetla se isključuju kada se
kontakt isključi.Adaptivno prednje
osvetljavanje
Adaptivno prednje osvetljavanje sa
"Bi-Xenon" prednjim svetlima
poboljšava osvetljavanje u krivinama
i povećava domet prednjih svetla.
Osvetljavanje krivina
Snop svetla se zaokreće zavisno od
položaja upravljača i brzine vozila.

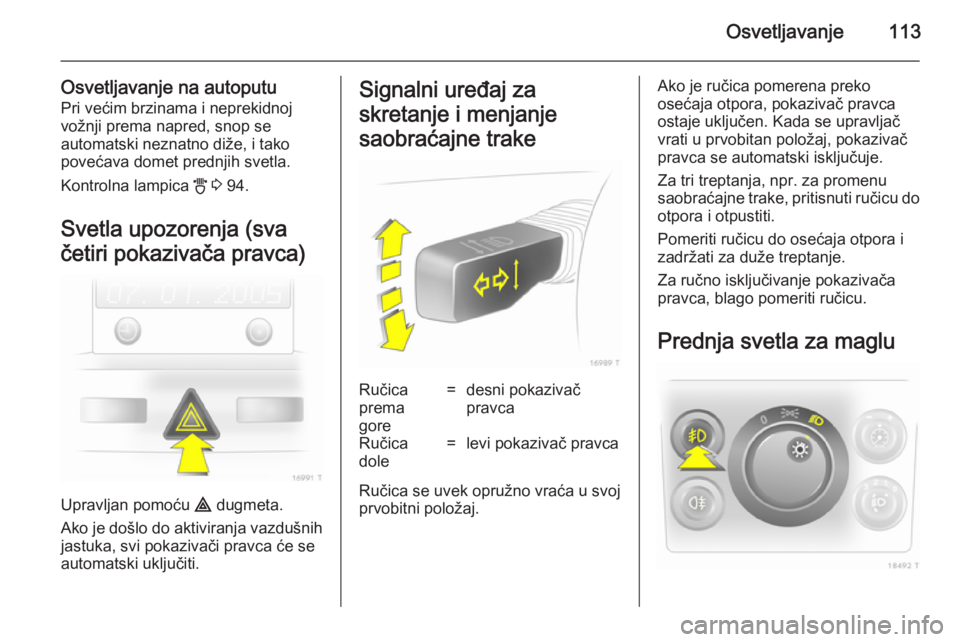

Page 115 of 225

Osvetljavanje113
Osvetljavanje na autoputu
Pri većim brzinama i neprekidnoj
vožnji prema napred, snop se
automatski neznatno diže, i tako
povećava domet prednjih svetla.
Kontrolna lampica B 3 94.
Svetla upozorenja (sva
četiri pokazivača pravca)
Upravljan pomoću ¨ dugmeta.
Ako je došlo do aktiviranja vazdušnih jastuka, svi pokazivači pravca će se
automatski uključiti.
Signalni uređaj za
skretanje i menjanje
saobraćajne trakeRučica
prema
gore=desni pokazivač
pravcaRučica
dole=levi pokazivač pravca
Ručica se uvek opružno vraća u svoj
prvobitni položaj.
Ako je ručica pomerena preko
osećaja otpora, pokazivač pravca
ostaje uključen. Kada se upravljač
vrati u prvobitan položaj, pokazivač
pravca se automatski isključuje.
Za tri treptanja, npr. za promenu
saobraćajne trake, pritisnuti ručicu do
otpora i otpustiti.
Pomeriti ručicu do osećaja otpora i
zadržati za duže treptanje.
Za ručno isključivanje pokazivača pravca, blago pomeriti ručicu.
Prednja svetla za maglu

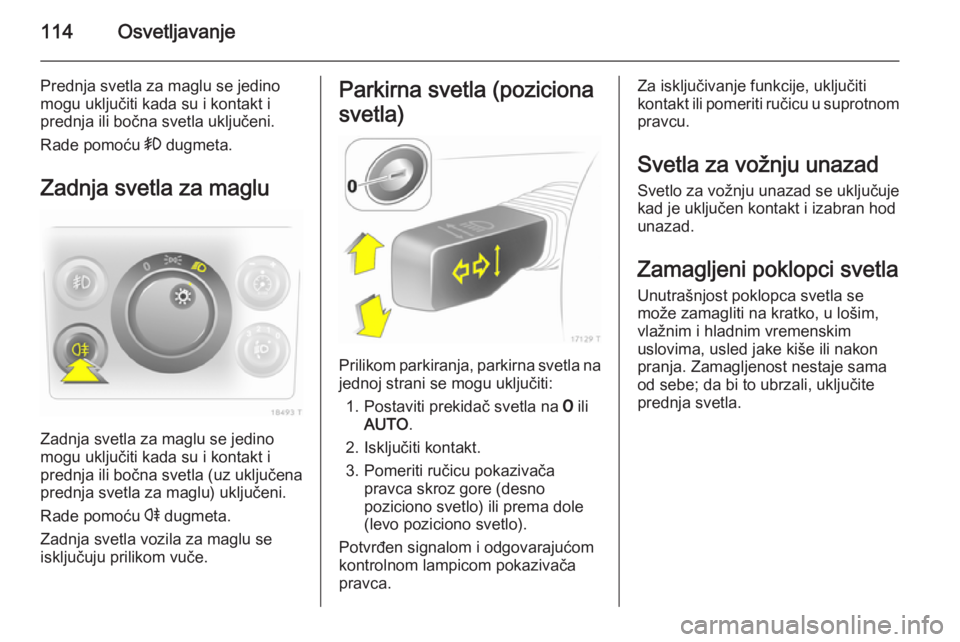

Page 116 of 225

114Osvetljavanje
Prednja svetla za maglu se jedino
mogu uključiti kada su i kontakt i
prednja ili bočna svetla uključeni.
Rade pomoću > dugmeta.
Zadnja svetla za maglu
Zadnja svetla za maglu se jedino
mogu uključiti kada su i kontakt i
prednja ili bočna svetla (uz uključena
prednja svetla za maglu) uključeni.
Rade pomoću r dugmeta.
Zadnja svetla vozila za maglu se isključuju prilikom vuče.
Parkirna svetla (poziciona
svetla)
Prilikom parkiranja, parkirna svetla na
jednoj strani se mogu uključiti:
1. Postaviti prekidač svetla na 7 ili
AUTO .
2. Isključiti kontakt.
3. Pomeriti ručicu pokazivača pravca skroz gore (desno
poziciono svetlo) ili prema dole
(levo poziciono svetlo).
Potvrđen signalom i odgovarajućom
kontrolnom lampicom pokazivača
pravca.
Za isključivanje funkcije, uključiti kontakt ili pomeriti ručicu u suprotnom pravcu.
Svetla za vožnju unazad Svetlo za vožnju unazad se uključuje
kad je uključen kontakt i izabran hod
unazad.
Zamagljeni poklopci svetla Unutrašnjost poklopca svetla se
može zamagliti na kratko, u lošim,
vlažnim i hladnim vremenskim
uslovima, usled jake kiše ili nakon
pranja. Zamagljenost nestaje sama
od sebe; da bi to ubrzali, uključite
prednja svetla.

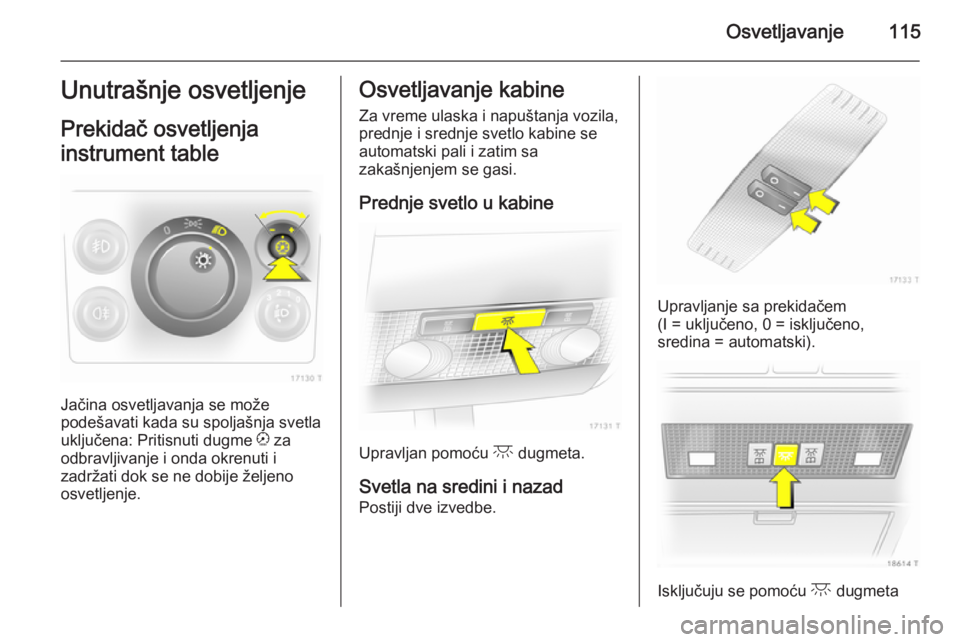

Page 117 of 225

Osvetljavanje115Unutrašnje osvetljenje
Prekidač osvetljenja
instrument table
Jačina osvetljavanja se može
podešavati kada su spoljašnja svetla
uključena: Pritisnuti dugme k za
odbravljivanje i onda okrenuti i
zadržati dok se ne dobije željeno
osvetljenje.
Osvetljavanje kabine
Za vreme ulaska i napuštanja vozila,
prednje i srednje svetlo kabine se
automatski pali i zatim sa
zakašnjenjem se gasi.
Prednje svetlo u kabine
Upravljan pomoću c dugmeta.
Svetla na sredini i nazad
Postiji dve izvedbe.
Upravljanje sa prekidačem
(I = uključeno, 0 = isključeno,
sredina = automatski).
Isključuju se pomoću c dugmeta
Page 118 of 225

116OsvetljavanjeSvetla za čitanje
Upravljanje sa a dugmadima ili
prekidačem (I = uključeno, 0 =
isključeno, sredina = automatski).
Svetla na zaštitnim
lamelama od sunca
Svetla se pale kad se otvori poklopac.
Karakteristike
osvetljenja
Osvetljavanje srednje
konzole
Spot svetlo u kućištu unutrašnjeg
ogledala. Zavisno od dnevnog svetla, automatski je regulsano osvetljenje
na srednjoj konzoli.
Svetla za ulazak u vozilo
Nakon otključavanja vozila,
osvetljenje instrument table i
registarske tablice se pali na nekoliko sekundi.
Polazak 3 16.Svetlo prilikom izlaska
Prednja svetla i svetla za hod unazad
se uključuju na oko 30 sekundi nakon što je sistem aktiviran i nakon
zatvaranja vrata vozača.
Uključivanje 1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca.
5. Zatvoriti vozačeva vrata.

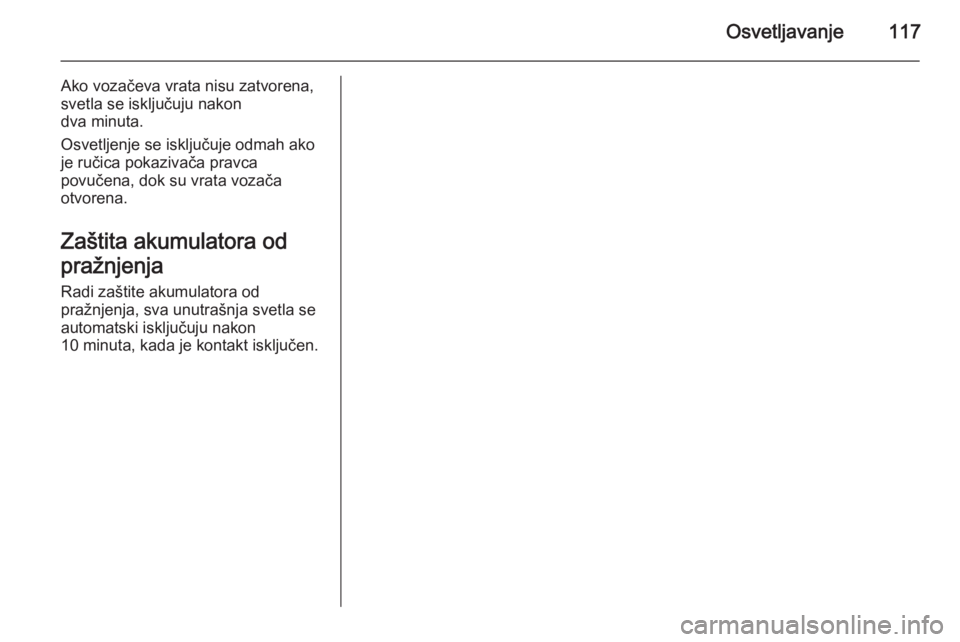

Page 119 of 225

Osvetljavanje117
Ako vozačeva vrata nisu zatvorena,
svetla se isključuju nakon
dva minuta.
Osvetljenje se isključuje odmah ako
je ručica pokazivača pravca
povučena, dok su vrata vozača
otvorena.
Zaštita akumulatora od
pražnjenja Radi zaštite akumulatora od
pražnjenja, sva unutrašnja svetla se
automatski isključuju nakon
10 minuta, kada je kontakt isključen.

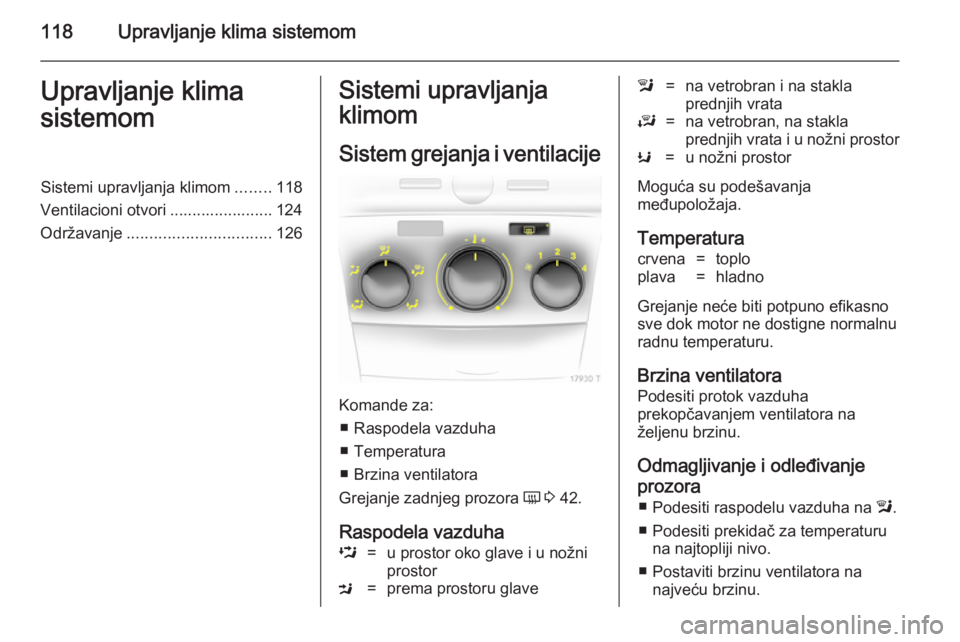

Page 120 of 225

118Upravljanje klima sistemomUpravljanje klima
sistemomSistemi upravljanja klimom ........118
Ventilacioni otvori ....................... 124
Održavanje ................................ 126Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ■ Raspodela vazduha
■ Temperatura
■ Brzina ventilatora
Grejanje zadnjeg prozora Ü 3 42.
Raspodela vazduha
L=u prostor oko glave i u nožni
prostorM=prema prostoru glavel=na vetrobran i na stakla
prednjih vrataJ=na vetrobran, na stakla
prednjih vrata i u nožni prostorK=u nožni prostor
Moguća su podešavanja
međupoložaja.
Temperatura
crvena=toploplava=hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje prozora ■ Podesiti raspodelu vazduha na l.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
