OPEL ZAFIRA C 2014.5 Savininko vadovas (in Lithuanian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014.5Pages: 311, PDF Size: 9.06 MB
Page 91 of 311

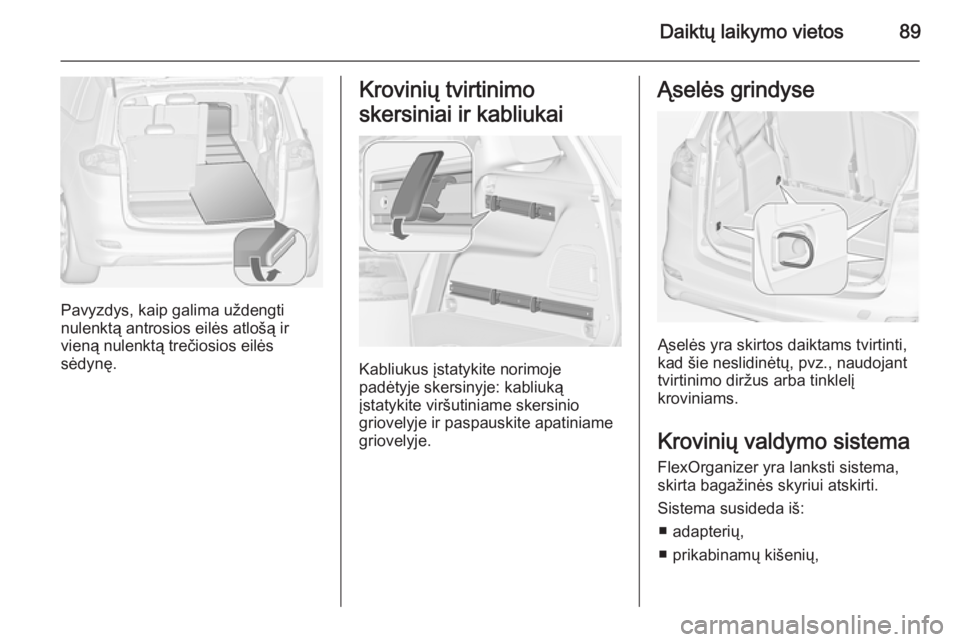

Daiktų laikymo vietos89
Pavyzdys, kaip galima uždengti
nulenktą antrosios eilės atlošą ir
vieną nulenktą trečiosios eilės
sėdynę.
Krovinių tvirtinimo
skersiniai ir kabliukai
Kabliukus įstatykite norimoje
padėtyje skersinyje: kabliuką
įstatykite viršutiniame skersinio
griovelyje ir paspauskite apatiniame
griovelyje.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
FlexOrganizer yra lanksti sistema,
skirta bagažinės skyriui atskirti.
Sistema susideda iš: ■ adapterių,
■ prikabinamų kišenių,
Page 92 of 311

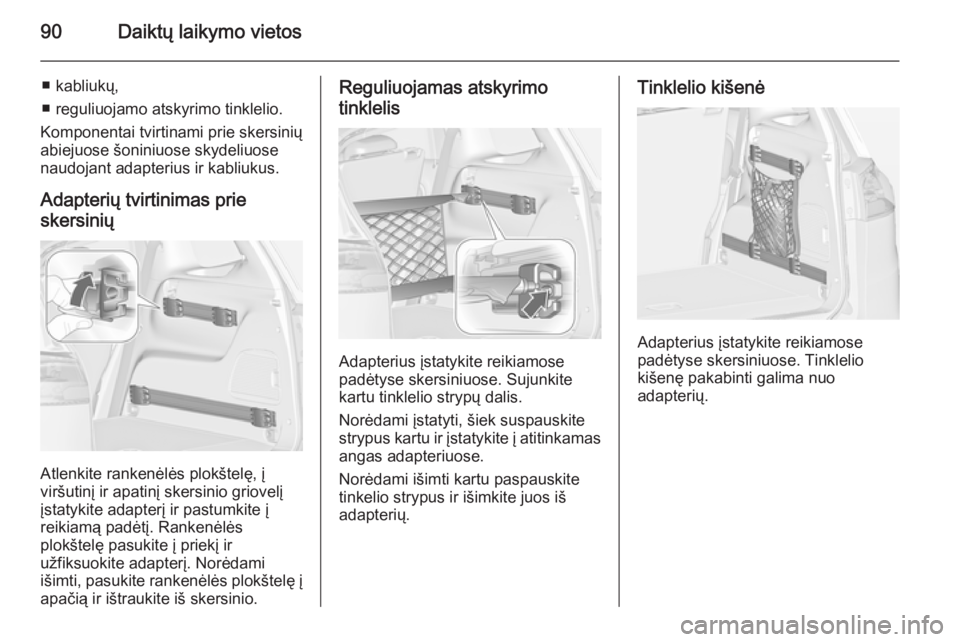

90Daiktų laikymo vietos
■ kabliukų,
■ reguliuojamo atskyrimo tinklelio.
Komponentai tvirtinami prie skersinių
abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie
skersinių
Atlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
užfiksuokite adapterį. Norėdami
išimti, pasukite rankenėlės plokštelę į
apačią ir ištraukite iš skersinio.
Reguliuojamas atskyrimo
tinklelis
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Sujunkite
kartu tinklelio strypų dalis.
Norėdami įstatyti, šiek suspauskite
strypus kartu ir įstatykite į atitinkamas angas adapteriuose.
Norėdami išimti kartu paspauskite
tinkelio strypus ir išimkite juos iš
adapterių.
Tinklelio kišenė
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Tinklelio
kišenę pakabinti galima nuo
adapterių.
Page 93 of 311

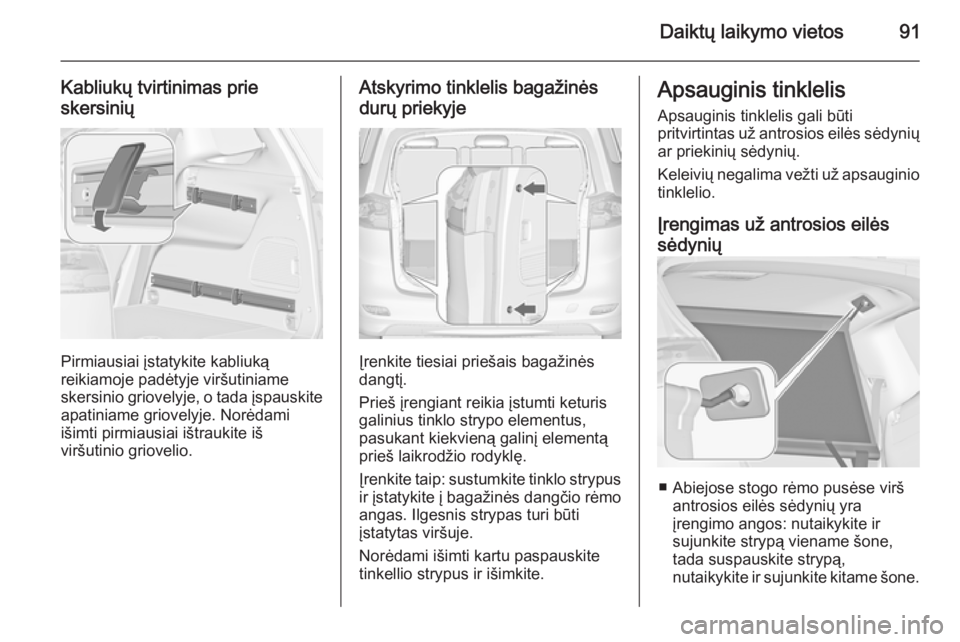

Daiktų laikymo vietos91
Kabliukų tvirtinimas prie
skersinių
Pirmiausiai įstatykite kabliuką
reikiamoje padėtyje viršutiniame
skersinio griovelyje, o tada įspauskite
apatiniame griovelyje. Norėdami
išimti pirmiausiai ištraukite iš
viršutinio griovelio.
Atskyrimo tinklelis bagažinės
durų priekyje
Įrenkite tiesiai priešais bagažinės
dangtį.
Prieš įrengiant reikia įstumti keturis
galinius tinklo strypo elementus,
pasukant kiekvieną galinį elementą
prieš laikrodžio rodyklę.
Įrenkite taip: sustumkite tinklo strypus ir įstatykite į bagažinės dangčio rėmo
angas. Ilgesnis strypas turi būti
įstatytas viršuje.
Norėdami išimti kartu paspauskite
tinkellio strypus ir išimkite.
Apsauginis tinklelis
Apsauginis tinklelis gali būti
pritvirtintas už antrosios eilės sėdynių
ar priekinių sėdynių.
Keleivių negalima vežti už apsauginio
tinklelio.
Įrengimas už antrosios eilės
sėdynių
■ Abiejose stogo rėmo pusėse virš antrosios eilės sėdynių yra
įrengimo angos: nutaikykite ir
sujunkite strypą viename šone,
tada suspauskite strypą,
nutaikykite ir sujunkite kitame šone.
Page 94 of 311

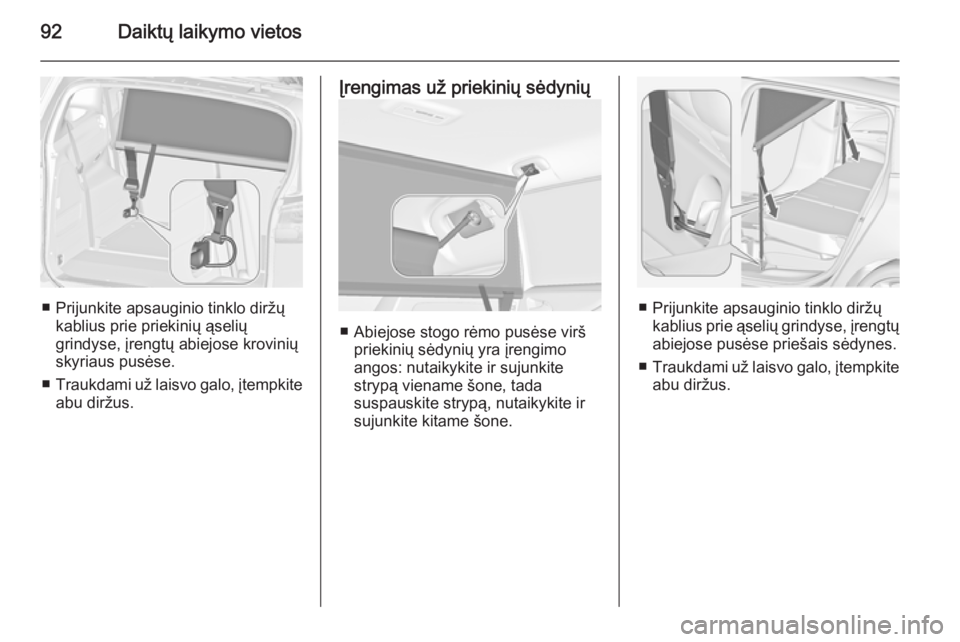

92Daiktų laikymo vietos
■ Prijunkite apsauginio tinklo diržųkablius prie priekinių ąselių
grindyse, įrengtų abiejose krovinių
skyriaus pusėse.
■ Traukdami už laisvo galo, įtempkite
abu diržus.
Įrengimas už priekinių sėdynių
■ Abiejose stogo rėmo pusėse virš priekinių sėdynių yra įrengimo
angos: nutaikykite ir sujunkite
strypą viename šone, tada
suspauskite strypą, nutaikykite ir
sujunkite kitame šone.
■ Prijunkite apsauginio tinklo diržų kablius prie ąselių grindyse, įrengtų
abiejose pusėse priešais sėdynes.
■ Traukdami už laisvo galo, įtempkite
abu diržus.
Page 95 of 311

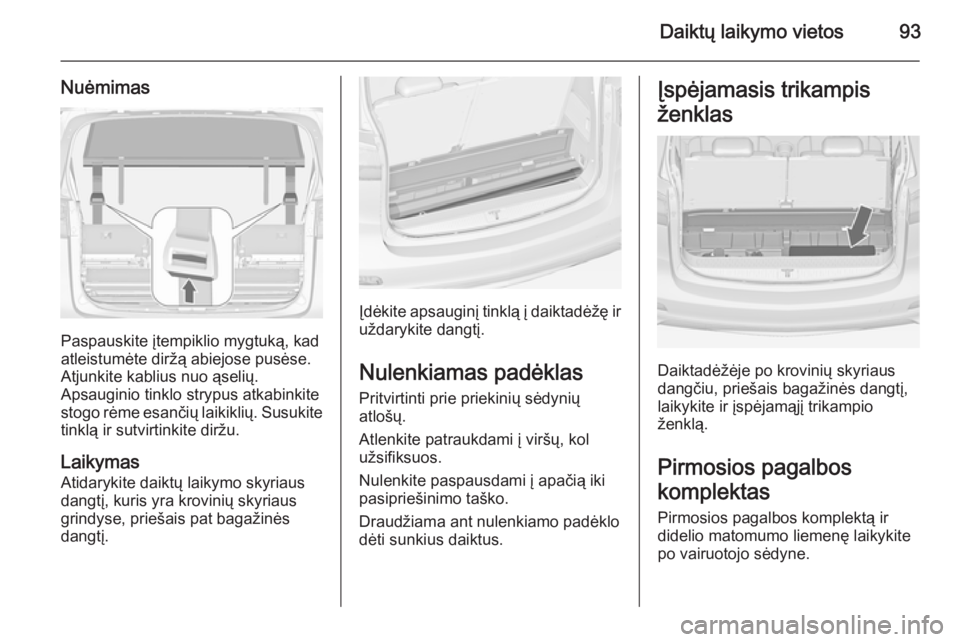

Daiktų laikymo vietos93
Nuėmimas
Paspauskite įtempiklio mygtuką, kad
atleistumėte diržą abiejose pusėse.
Atjunkite kablius nuo ąselių.
Apsauginio tinklo strypus atkabinkite
stogo rėme esančių laikiklių. Susukite
tinklą ir sutvirtinkite diržu.
Laikymas
Atidarykite daiktų laikymo skyriaus
dangtį, kuris yra krovinių skyriaus
grindyse, priešais pat bagažinės
dangtį.
Įdėkite apsauginį tinklą į daiktadėžę ir
uždarykite dangtį.
Nulenkiamas padėklas
Pritvirtinti prie priekinių sėdynių
atlošų.
Atlenkite patraukdami į viršų, kol
užsifiksuos.
Nulenkite paspausdami į apačią iki
pasipriešinimo taško.
Draudžiama ant nulenkiamo padėklo dėti sunkius daiktus.
Įspėjamasis trikampis
ženklas
Daiktadėžėje po krovinių skyriaus
dangčiu, priešais bagažinės dangtį,
laikykite ir įspėjamąjį trikampio
ženklą.
Pirmosios pagalbos
komplektas
Pirmosios pagalbos komplektą ir
didelio matomumo liemenę laikykite
po vairuotojo sėdyne.
Page 96 of 311

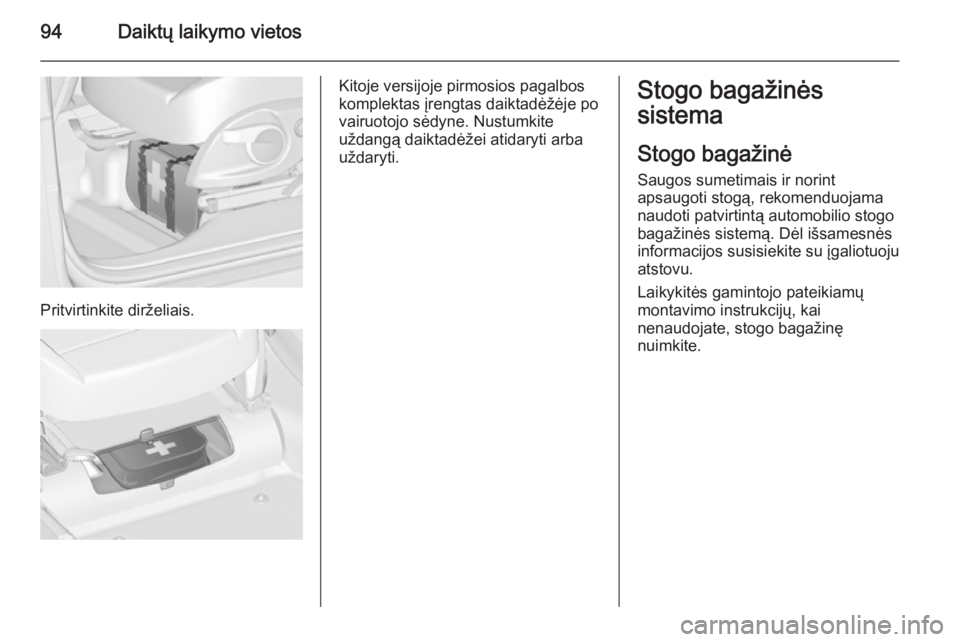

94Daiktų laikymo vietos
Pritvirtinkite dirželiais.
Kitoje versijoje pirmosios pagalbos
komplektas įrengtas daiktadėžėje po
vairuotojo sėdyne. Nustumkite
uždangą daiktadėžei atidaryti arba
uždaryti.Stogo bagažinės
sistema
Stogo bagažinė Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo bagažinės sistemą. Dėl išsamesnėsinformacijos susisiekite su įgaliotuojuatstovu.
Laikykitės gamintojo pateikiamų
montavimo instrukcijų, kai
nenaudojate, stogo bagažinę
nuimkite.
Page 97 of 311

Daiktų laikymo vietos95
Stogo bagažinės montavimasAutomobiliai su stogo bėgeliais
Pritvirtinkite stogo bagažinę
kiaurymių srityje, kurią indikuoja
iliustracijoje pateikiamos rodyklės.
Automobiliai be stogo bėgelių
Norėdami pritvirtinti stogo laikiklius,
atidarykite stogo juostose įrengtus
dangtelius. Į iliustracijoje nurodytą
fiksatorių įstatykite montažo
priemones (kaip nurodyta).
Informacija apie
krovinių krovimą
■ Sunkūs daiktai bagažinės skyriuje turi būti dedami prie sėdynių atlošų.Patikrinkite ar sėdynių atlošai gerai
pritvirtinti. Jei daiktai bus kraunami
į krūvą, sunkesnius daiktus reikia
dėti apačioje.
■ Daiktus pritvirtinkite diržais prie ąselių grindyse 3 89.
■ Daiktus bagažinėje pritvirtinkite, kad jie neslidinėtų.
■ Neleiskite kroviniui kyšoti virš viršutinio atlošų kampo.
Page 98 of 311

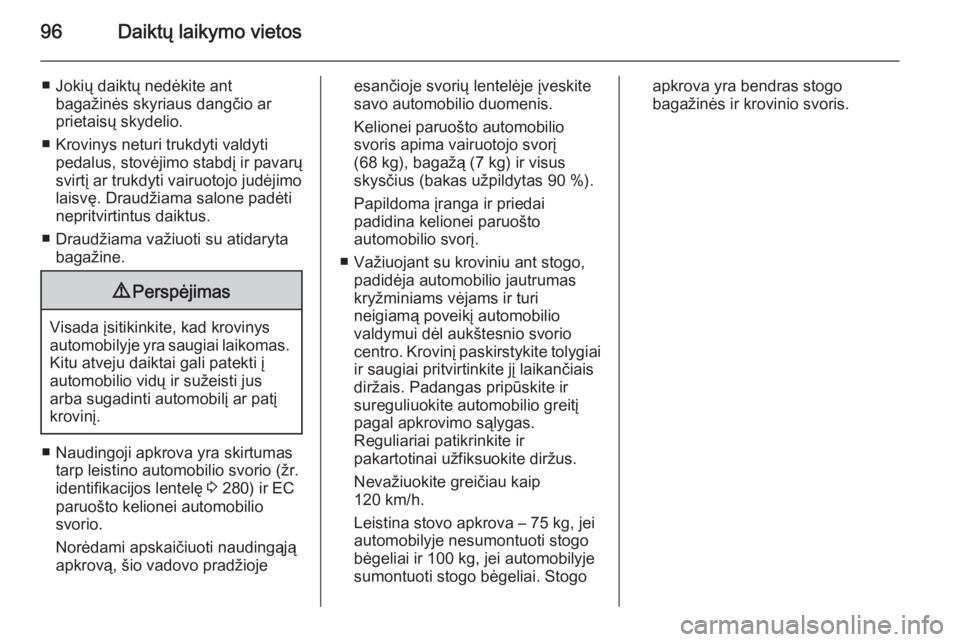

96Daiktų laikymo vietos
■ Jokių daiktų nedėkite antbagažinės skyriaus dangčio ar
prietaisų skydelio.
■ Krovinys neturi trukdyti valdyti pedalus, stovėjimo stabdį ir pavarų
svirtį ar trukdyti vairuotojo judėjimo laisvę. Draudžiama salone padėti
nepritvirtintus daiktus.
■ Draudžiama važiuoti su atidaryta bagažine.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali patekti į
automobilio vidų ir sužeisti jus
arba sugadinti automobilį ar patį
krovinį.
■ Naudingoji apkrova yra skirtumas tarp leistino automobilio svorio (žr.
identifikacijos lentelę 3 280) ir EC
paruošto kelionei automobilio
svorio.
Norėdami apskaičiuoti naudingąją
apkrovą, šio vadovo pradžioje
esančioje svorių lentelėje įveskite
savo automobilio duomenis.
Kelionei paruošto automobilio
svoris apima vairuotojo svorį
(68 kg), bagažą (7 kg) ir visus skysčius (bakas užpildytas 90 %).
Papildoma įranga ir priedai
padidina kelionei paruošto
automobilio svorį.
■ Važiuojant su kroviniu ant stogo, padidėja automobilio jautrumas
kryžminiams vėjams ir turi
neigiamą poveikį automobilio
valdymui dėl aukštesnio svorio centro. Krovinį paskirstykite tolygiai ir saugiai pritvirtinkite jį laikančiais
diržais. Padangas pripūskite ir
sureguliuokite automobilio greitį
pagal apkrovimo sąlygas.
Reguliariai patikrinkite ir
pakartotinai užfiksuokite diržus.
Nevažiuokite greičiau kaip
120 km/h.
Leistina stovo apkrova – 75 kg, jei
automobilyje nesumontuoti stogo
bėgeliai ir 100 kg, jei automobilyje
sumontuoti stogo bėgeliai. Stogoapkrova yra bendras stogo
bagažinės ir krovinio svoris.
Page 99 of 311

Prietaisai, valdymo įtaisai97Prietaisai, valdymo
įtaisaiValdymo elementai ......................97
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ..................105
Informacijos ekranai ................... 118
Automobilio pranešimai .............126
Kelionės kompiuteris .................. 130
Automobilio pritaikymas .............134Valdymo elementai
Vairo reguliavimas
Atlaisvinkite svirtį, sureguliuokite
vairą, užfiksuokite svirtį ir patikrinkite,
ar ji gerai užfiksuota.
Draudžiama reguliuoti vairą, kol
automobilis nebus sustabdytas ir
nebus atleistas vairo užraktas.
Valdymo mygtukai ant
vairo
Informacijos ir pramogų sistemą, kai
kurias vairuotojo pagalbos sistemas ir
prijungtą mobilųjį telefoną galima
valdyti mygtukais ant vairo.
Daugiau informacijos rasite
informacijos ir pramogų sistemos
naudojimo instrukcijoje.
Vairuotojo pagalbos sistemos 3 184.
Page 100 of 311

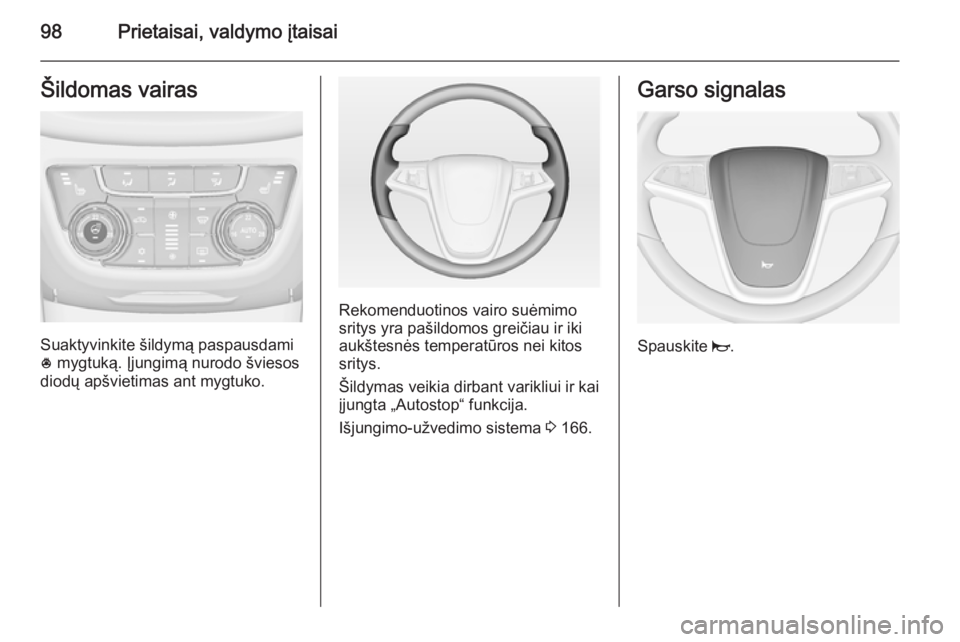

98Prietaisai, valdymo įtaisaiŠildomas vairas
Suaktyvinkite šildymą paspausdami
* mygtuką. Įjungimą nurodo šviesos
diodų apšvietimas ant mygtuko.
Rekomenduotinos vairo suėmimo sritys yra pašildomos greičiau ir iki
aukštesnės temperatūros nei kitos
sritys.
Šildymas veikia dirbant varikliui ir kai
įjungta „Autostop“ funkcija.
Išjungimo-užvedimo sistema 3 166.
Garso signalas
Spauskite j.
