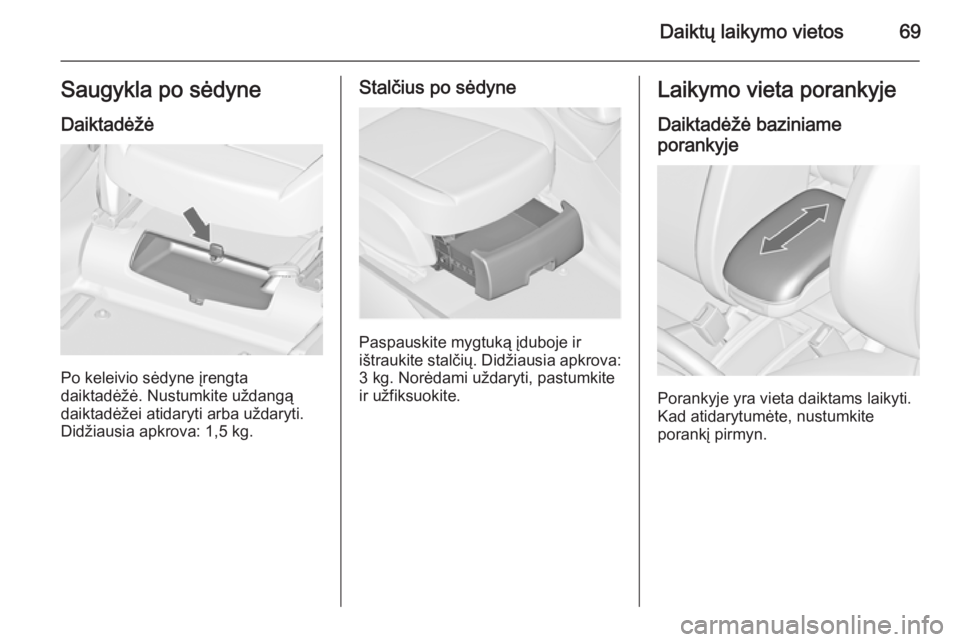

Daiktų laikymo vietos69Saugykla po sėdyneDaiktadėžė
Po keleivio sėdyne įrengta
daiktadėžė. Nustumkite uždangą
daiktadėžei atidaryti arba uždaryti. Didžiausia apkrova: 1,5 kg.
Stalčius po sėdyne
Paspauskite mygtuką įduboje ir
ištraukite stalčių. Didžiausia apkrova:
3 kg. Norėdami uždaryti, pastumkite
ir užfiksuokite.
Laikymo vieta porankyje
Daiktadėžė baziniame
porankyje
Porankyje yra vieta daiktams laikyti.
Kad atidarytumėte, nustumkite
porankį pirmyn.

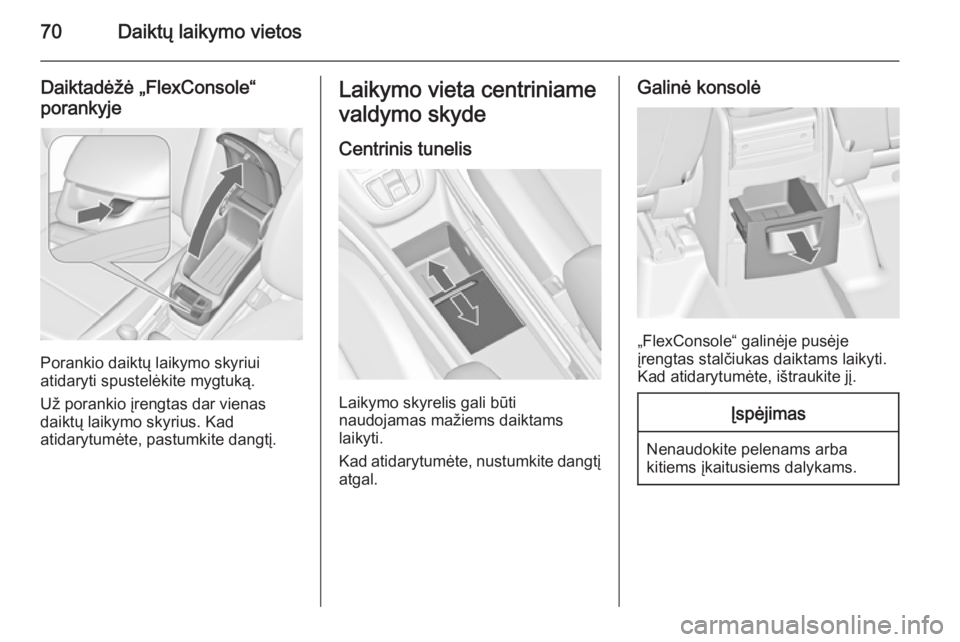

70Daiktų laikymo vietos
Daiktadėžė „FlexConsole“
porankyje
Porankio daiktų laikymo skyriui
atidaryti spustelėkite mygtuką.
Už porankio įrengtas dar vienas
daiktų laikymo skyrius. Kad
atidarytumėte, pastumkite dangtį.
Laikymo vieta centriniame
valdymo skyde
Centrinis tunelis
Laikymo skyrelis gali būti
naudojamas mažiems daiktams
laikyti.
Kad atidarytumėte, nustumkite dangtį
atgal.
Galinė konsolė
„FlexConsole“ galinėje pusėje
įrengtas stalčiukas daiktams laikyti.
Kad atidarytumėte, ištraukite jį.
Įspėjimas
Nenaudokite pelenams arba
kitiems įkaitusiems dalykams.

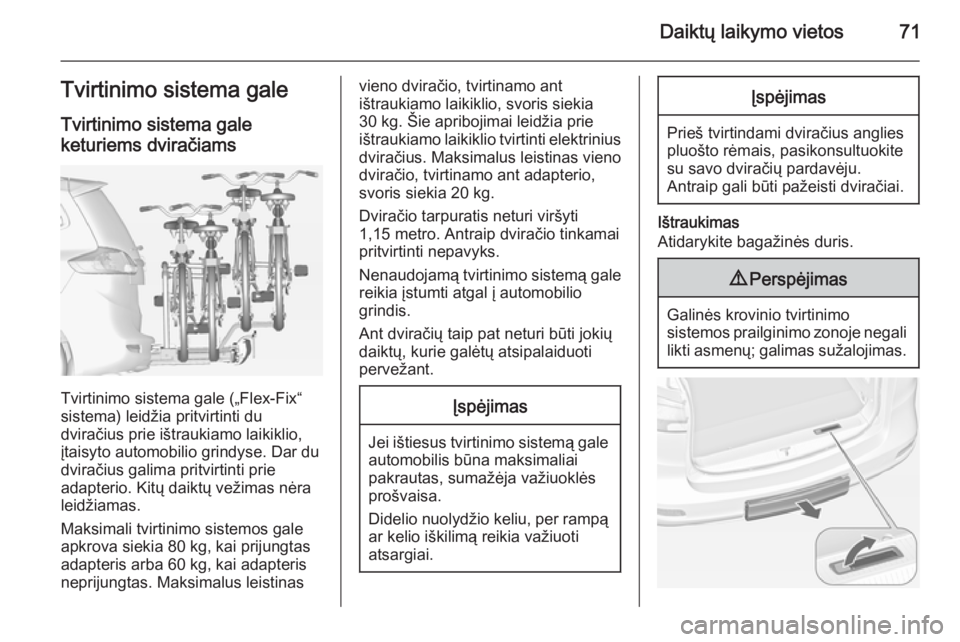

Daiktų laikymo vietos71Tvirtinimo sistema galeTvirtinimo sistema gale
keturiems dviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti du
dviračius prie ištraukiamo laikiklio, įtaisyto automobilio grindyse. Dar du
dviračius galima pritvirtinti prie
adapterio. Kitų daiktų vežimas nėra
leidžiamas.
Maksimali tvirtinimo sistemos gale
apkrova siekia 80 kg, kai prijungtas
adapteris arba 60 kg, kai adapteris
neprijungtas. Maksimalus leistinas
vieno dviračio, tvirtinamo ant
ištraukiamo laikiklio, svoris siekia
30 kg. Šie apribojimai leidžia prie
ištraukiamo laikiklio tvirtinti elektrinius dviračius. Maksimalus leistinas vieno
dviračio, tvirtinamo ant adapterio,
svoris siekia 20 kg.
Dviračio tarpuratis neturi viršyti
1,15 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą gale
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Jei ištiesus tvirtinimo sistemą gale automobilis būna maksimaliai
pakrautas, sumažėja važiuoklės prošvaisa.
Didelio nuolydžio keliu, per rampą ar kelio iškilimą reikia važiuoti
atsargiai.
Įspėjimas
Prieš tvirtindami dviračius anglies
pluošto rėmais, pasikonsultuokite
su savo dviračių pardavėju.
Antraip gali būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.

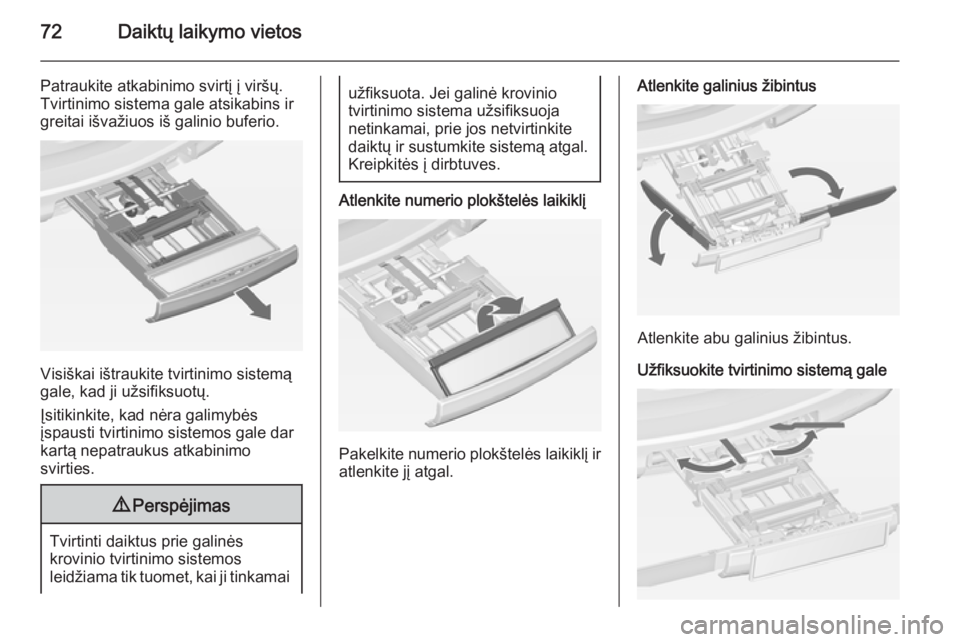

72Daiktų laikymo vietos
Patraukite atkabinimo svirtį į viršų.
Tvirtinimo sistema gale atsikabins ir
greitai išvažiuos iš galinio buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.
9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Atlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir atlenkite jį atgal.
Atlenkite galinius žibintus
Atlenkite abu galinius žibintus.
Užfiksuokite tvirtinimo sistemą gale

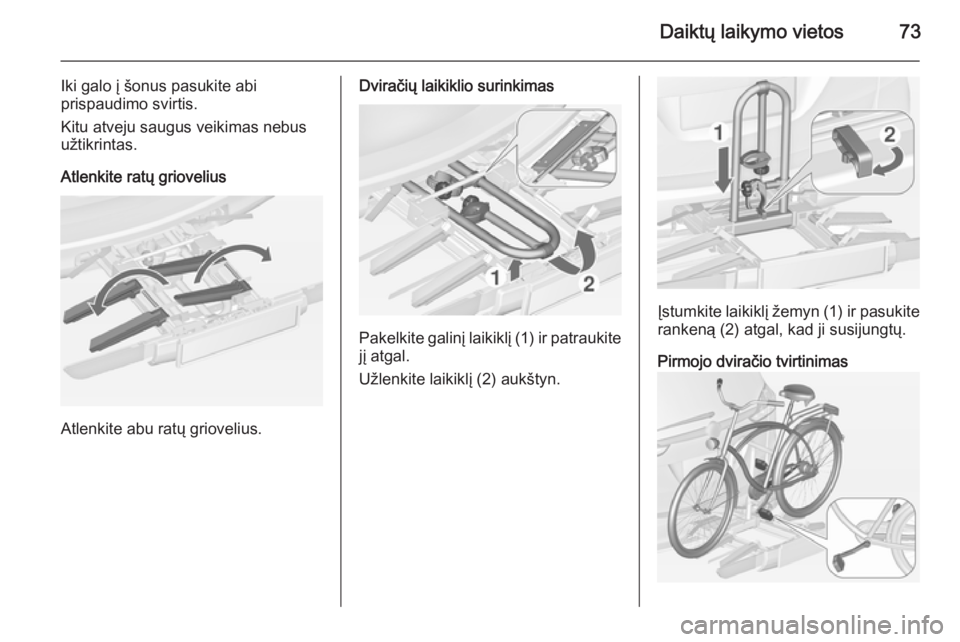

Daiktų laikymo vietos73
Iki galo į šonus pasukite abi
prispaudimo svirtis.
Kitu atveju saugus veikimas nebus
užtikrintas.
Atlenkite ratų griovelius
Atlenkite abu ratų griovelius.
Dviračių laikiklio surinkimas
Pakelkite galinį laikiklį (1) ir patraukite jį atgal.
Užlenkite laikiklį (2) aukštyn.
Įstumkite laikiklį žemyn (1) ir pasukite
rankeną (2) atgal, kad ji susijungtų.
Pirmojo dviračio tvirtinimas

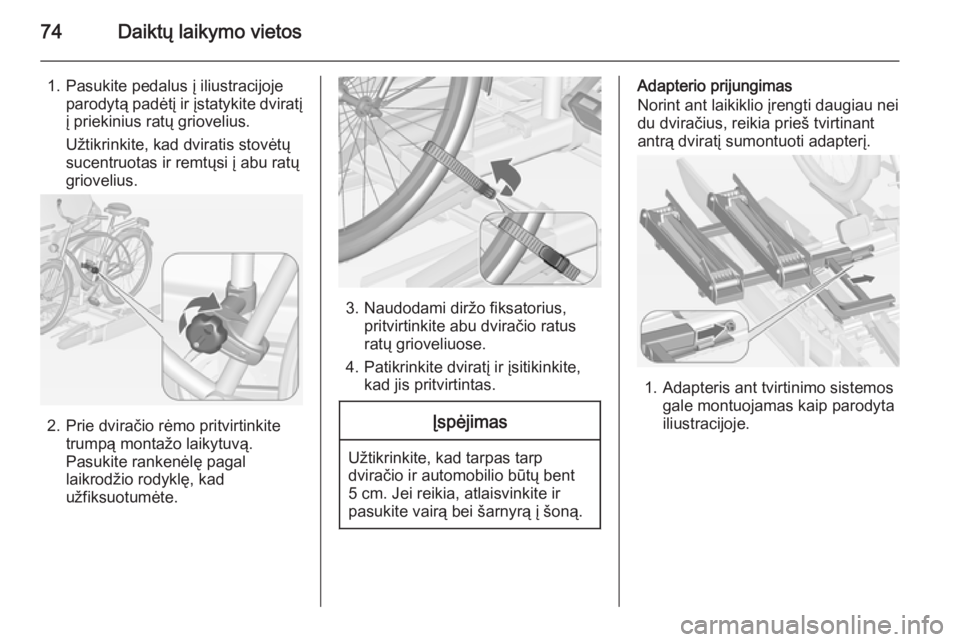

74Daiktų laikymo vietos
1. Pasukite pedalus į iliustracijojeparodytą padėtį ir įstatykite dviratį
į priekinius ratų griovelius.
Užtikrinkite, kad dviratis stovėtų
sucentruotas ir remtųsi į abu ratų
griovelius.
2. Prie dviračio rėmo pritvirtinkite trumpą montažo laikytuvą.
Pasukite rankenėlę pagal laikrodžio rodyklę, kad
užfiksuotumėte.
3. Naudodami diržo fiksatorius, pritvirtinkite abu dviračio ratus
ratų grioveliuose.
4. Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.
Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Adapterio prijungimas
Norint ant laikiklio įrengti daugiau nei
du dviračius, reikia prieš tvirtinant
antrą dviratį sumontuoti adapterį.
1. Adapteris ant tvirtinimo sistemos
gale montuojamas kaip parodyta
iliustracijoje.

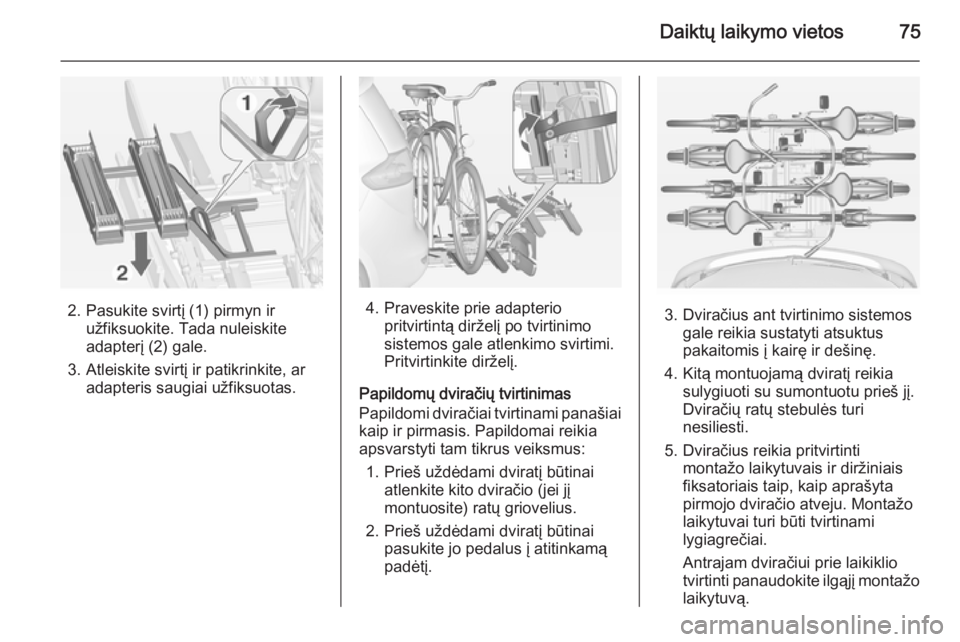

Daiktų laikymo vietos75
2. Pasukite svirtį (1) pirmyn iružfiksuokite. Tada nuleiskite
adapterį (2) gale.
3. Atleiskite svirtį ir patikrinkite, ar adapteris saugiai užfiksuotas.4. Praveskite prie adapteriopritvirtintą dirželį po tvirtinimo
sistemos gale atlenkimo svirtimi.
Pritvirtinkite dirželį.
Papildomų dviračių tvirtinimas
Papildomi dviračiai tvirtinami panašiai
kaip ir pirmasis. Papildomai reikia
apsvarstyti tam tikrus veiksmus:
1. Prieš uždėdami dviratį būtinai atlenkite kito dviračio (jei jį
montuosite) ratų griovelius.
2. Prieš uždėdami dviratį būtinai pasukite jo pedalus į atitinkamą
padėtį.3. Dviračius ant tvirtinimo sistemos gale reikia sustatyti atsuktus
pakaitomis į kairę ir dešinę.
4. Kitą montuojamą dviratį reikia sulygiuoti su sumontuotu prieš jį.
Dviračių ratų stebulės turi
nesiliesti.
5. Dviračius reikia pritvirtinti montažo laikytuvais ir diržiniais
fiksatoriais taip, kaip aprašyta
pirmojo dviračio atveju. Montažo
laikytuvai turi būti tvirtinami
lygiagrečiai.
Antrajam dviračiui prie laikiklio
tvirtinti panaudokite ilgąjį montažo
laikytuvą.

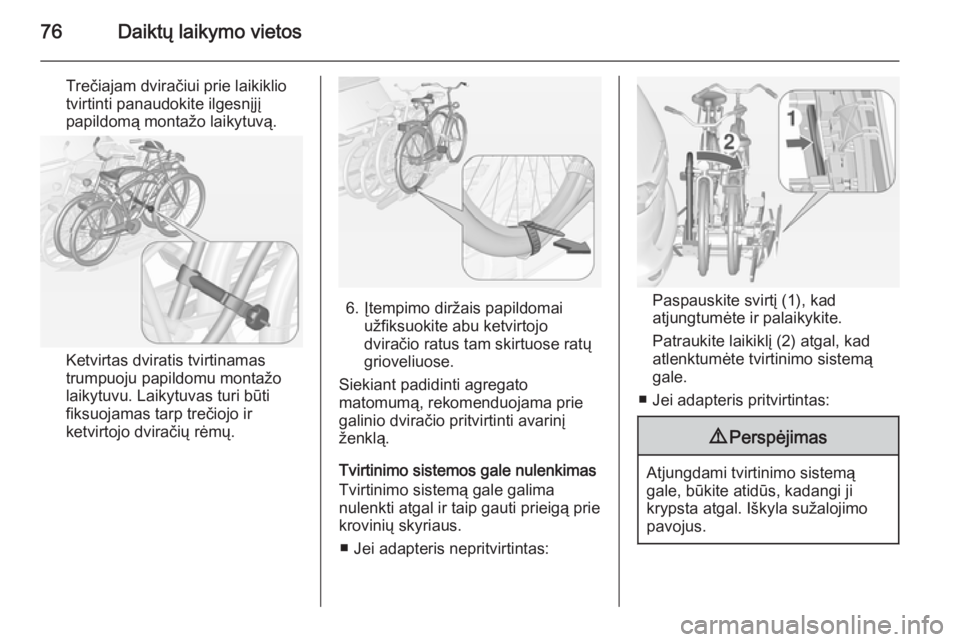

76Daiktų laikymo vietos
Trečiajam dviračiui prie laikiklio
tvirtinti panaudokite ilgesnįjį papildomą montažo laikytuvą.
Ketvirtas dviratis tvirtinamas
trumpuoju papildomu montažo
laikytuvu. Laikytuvas turi būti
fiksuojamas tarp trečiojo ir ketvirtojo dviračių rėmų.
6. Įtempimo diržais papildomai užfiksuokite abu ketvirtojo
dviračio ratus tam skirtuose ratų
grioveliuose.
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.
Tvirtinimo sistemos gale nulenkimas
Tvirtinimo sistemą gale galima
nulenkti atgal ir taip gauti prieigą prie
krovinių skyriaus.
■ Jei adapteris nepritvirtintas:Paspauskite svirtį (1), kad
atjungtumėte ir palaikykite.
Patraukite laikiklį (2) atgal, kad
atlenktumėte tvirtinimo sistemą
gale.
■ Jei adapteris pritvirtintas:
9 Perspėjimas
Atjungdami tvirtinimo sistemą
gale, būkite atidūs, kadangi ji
krypsta atgal. Iškyla sužalojimo
pavojus.

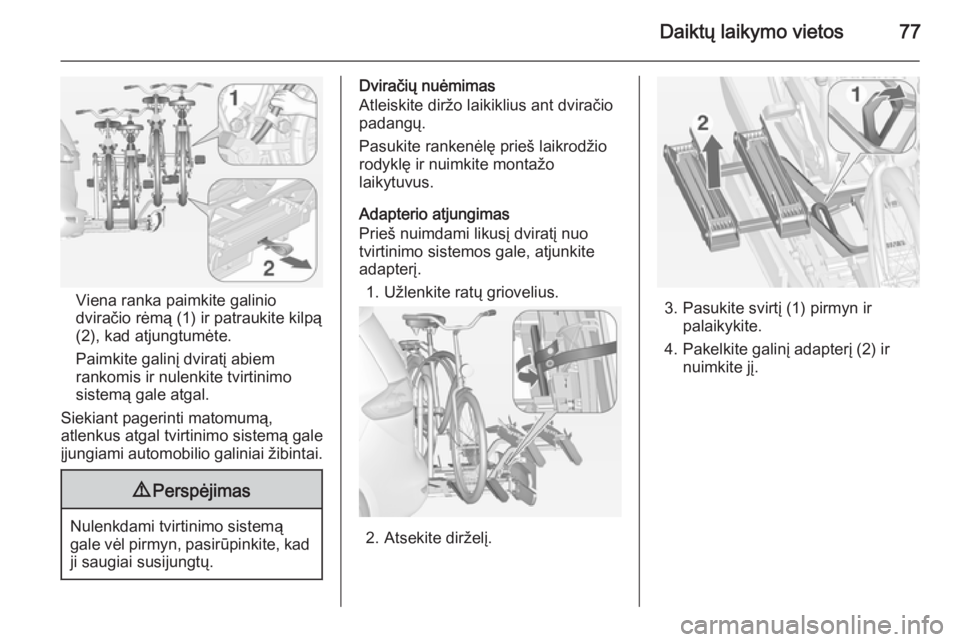

Daiktų laikymo vietos77
Viena ranka paimkite galinio
dviračio rėmą (1) ir patraukite kilpą (2), kad atjungtumėte.
Paimkite galinį dviratį abiem
rankomis ir nulenkite tvirtinimo
sistemą gale atgal.
Siekiant pagerinti matomumą,
atlenkus atgal tvirtinimo sistemą gale
įjungiami automobilio galiniai žibintai.
9 Perspėjimas
Nulenkdami tvirtinimo sistemą
gale vėl pirmyn, pasirūpinkite, kad
ji saugiai susijungtų.
Dviračių nuėmimas
Atleiskite diržo laikiklius ant dviračio padangų.
Pasukite rankenėlę prieš laikrodžio
rodyklę ir nuimkite montažo
laikytuvus.
Adapterio atjungimas
Prieš nuimdami likusį dviratį nuo
tvirtinimo sistemos gale, atjunkite
adapterį.
1. Užlenkite ratų griovelius.
2. Atsekite dirželį.
3. Pasukite svirtį (1) pirmyn ir palaikykite.
4. Pakelkite galinį adapterį (2) ir nuimkite jį.

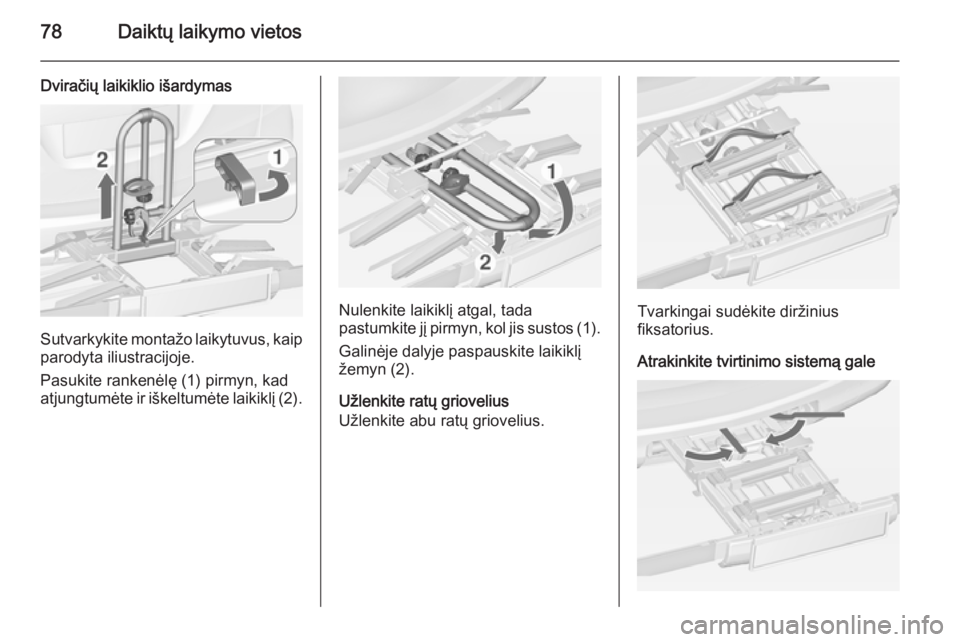

78Daiktų laikymo vietos
Dviračių laikiklio išardymas
Sutvarkykite montažo laikytuvus, kaip
parodyta iliustracijoje.
Pasukite rankenėlę (1) pirmyn, kad
atjungtumėte ir iškeltumėte laikiklį (2).
Nulenkite laikiklį atgal, tada
pastumkite jį pirmyn, kol jis sustos (1).
Galinėje dalyje paspauskite laikiklį
žemyn (2).
Užlenkite ratų griovelius
Užlenkite abu ratų griovelius.Tvarkingai sudėkite diržinius
fiksatorius.
Atrakinkite tvirtinimo sistemą gale
