OPEL ZAFIRA C 2014.5 Savininko vadovas (in Lithuanian)

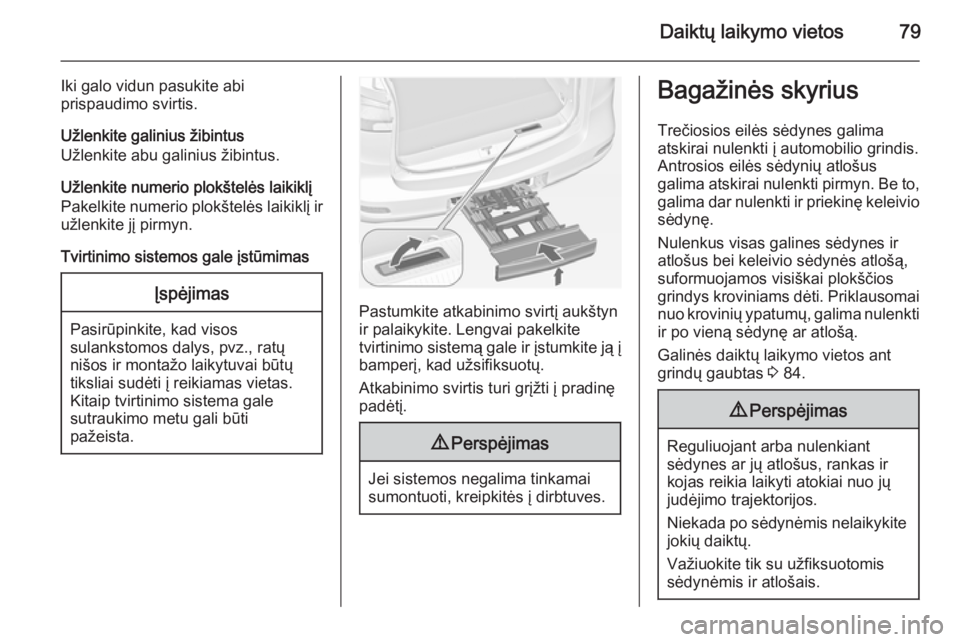

Daiktų laikymo vietos79
Iki galo vidun pasukite abi
prispaudimo svirtis.
Užlenkite galinius žibintus
Užlenkite abu galinius žibintus.
Užlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir užlenkite jį pirmyn.
Tvirtinimo sistemos gale įstūmimasĮspėjimas
Pasirūpinkite, kad visos
sulankstomos dalys, pvz., ratų
nišos ir montažo laikytuvai būtų
tiksliai sudėti į reikiamas vietas.
Kitaip tvirtinimo sistema gale
sutraukimo metu gali būti
pažeista.Pastumkite atkabinimo svirtį aukštyn
ir palaikykite. Lengvai pakelkite
tvirtinimo sistemą gale ir įstumkite ją į
bamperį, kad užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.
Bagažinės skyrius
Trečiosios eilės sėdynes galima
atskirai nulenkti į automobilio grindis.
Antrosios eilės sėdynių atlošus
galima atskirai nulenkti pirmyn. Be to, galima dar nulenkti ir priekinę keleivio
sėdynę.
Nulenkus visas galines sėdynes ir
atlošus bei keleivio sėdynės atlošą,
suformuojamos visiškai plokščios
grindys kroviniams dėti. Priklausomai
nuo krovinių ypatumų, galima nulenkti ir po vieną sėdynę ar atlošą.
Galinės daiktų laikymo vietos ant
grindų gaubtas 3 84.9 Perspėjimas
Reguliuojant arba nulenkiant
sėdynes ar jų atlošus, rankas ir
kojas reikia laikyti atokiai nuo jų
judėjimo trajektorijos.
Niekada po sėdynėmis nelaikykite jokių daiktų.
Važiuokite tik su užfiksuotomis
sėdynėmis ir atlošais.

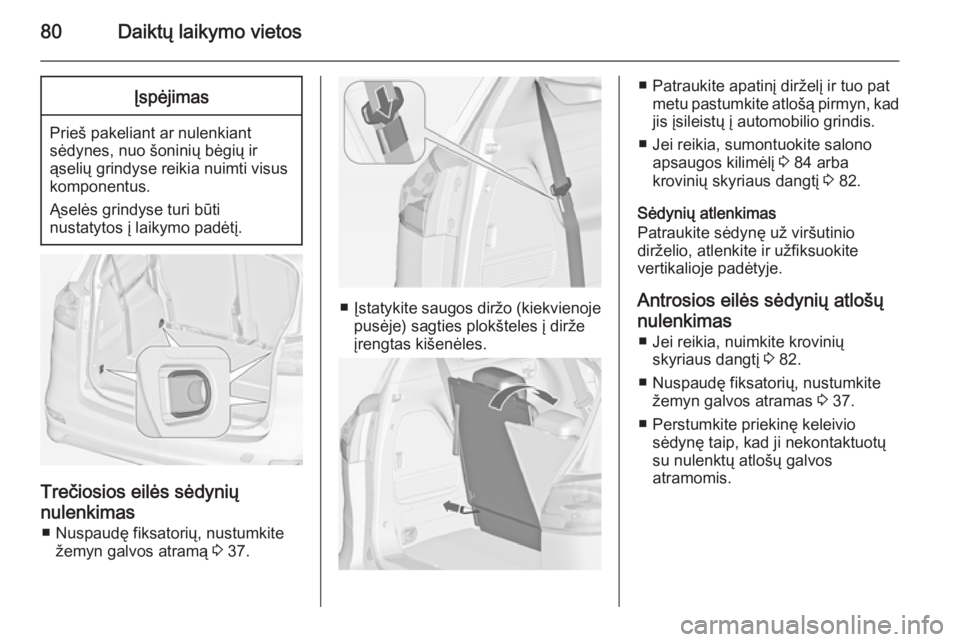

80Daiktų laikymo vietosĮspėjimas
Prieš pakeliant ar nulenkiantsėdynes, nuo šoninių bėgių ir
ąselių grindyse reikia nuimti visus
komponentus.
Ąselės grindyse turi būti
nustatytos į laikymo padėtį.
Trečiosios eilės sėdynių
nulenkimas ■ Nuspaudę fiksatorių, nustumkite žemyn galvos atramą 3 37.
■ Įstatykite saugos diržo (kiekvienoje
pusėje) sagties plokšteles į diržeįrengtas kišenėles.
■ Patraukite apatinį dirželį ir tuo pat metu pastumkite atlošą pirmyn, kadjis įsileistų į automobilio grindis.
■ Jei reikia, sumontuokite salono apsaugos kilimėlį 3 84 arba
krovinių skyriaus dangtį 3 82.
Sėdynių atlenkimas
Patraukite sėdynę už viršutinio
dirželio, atlenkite ir užfiksuokite
vertikalioje padėtyje.
Antrosios eilės sėdynių atlošų
nulenkimas ■ Jei reikia, nuimkite krovinių skyriaus dangtį 3 82.
■ Nuspaudę fiksatorių, nustumkite žemyn galvos atramas 3 37.
■ Perstumkite priekinę keleivio sėdynę taip, kad ji nekontaktuotųsu nulenktų atlošų galvos
atramomis.

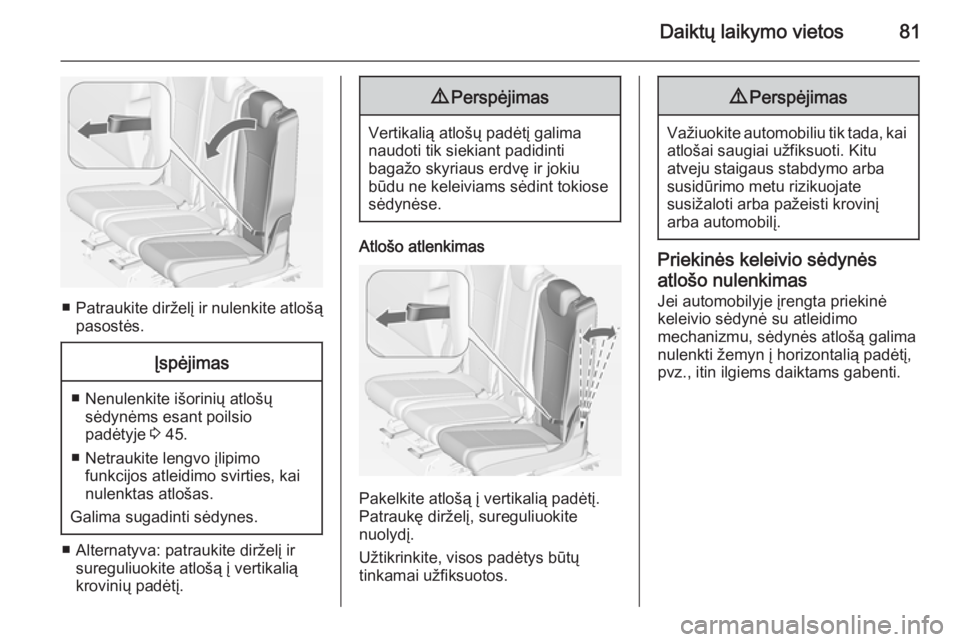

Daiktų laikymo vietos81
■Patraukite dirželį ir nulenkite atlošą
pasostės.
Įspėjimas
■ Nenulenkite išorinių atlošų sėdynėms esant poilsio
padėtyje 3 45.
■ Netraukite lengvo įlipimo funkcijos atleidimo svirties, kai
nulenktas atlošas.
Galima sugadinti sėdynes.
■ Alternatyva: patraukite dirželį ir sureguliuokite atlošą į vertikalią
krovinių padėtį.
9 Perspėjimas
Vertikalią atlošų padėtį galima
naudoti tik siekiant padidinti
bagažo skyriaus erdvę ir jokiu
būdu ne keleiviams sėdint tokiose sėdynėse.
Atlošo atlenkimas
Pakelkite atlošą į vertikalią padėtį.
Patraukę dirželį, sureguliuokite
nuolydį.
Užtikrinkite, visos padėtys būtų
tinkamai užfiksuotos.
9 Perspėjimas
Važiuokite automobiliu tik tada, kai
atlošai saugiai užfiksuoti. Kitu
atveju staigaus stabdymo arba
susidūrimo metu rizikuojate
susižaloti arba pažeisti krovinį
arba automobilį.
Priekinės keleivio sėdynės
atlošo nulenkimas Jei automobilyje įrengta priekinė
keleivio sėdynė su atleidimo
mechanizmu, sėdynės atlošą galima
nulenkti žemyn į horizontalią padėtį,
pvz., itin ilgiems daiktams gabenti.

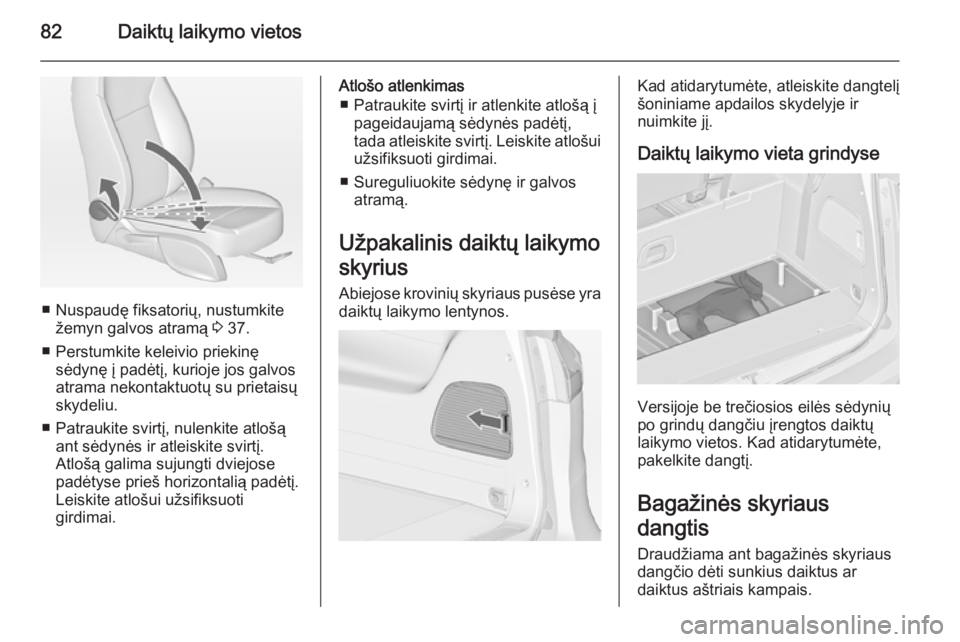

82Daiktų laikymo vietos
■ Nuspaudę fiksatorių, nustumkitežemyn galvos atramą 3 37.
■ Perstumkite keleivio priekinę sėdynę į padėtį, kurioje jos galvos
atrama nekontaktuotų su prietaisų
skydeliu.
■ Patraukite svirtį, nulenkite atlošą ant sėdynės ir atleiskite svirtį.
Atlošą galima sujungti dviejose
padėtyse prieš horizontalią padėtį.
Leiskite atlošui užsifiksuoti
girdimai.
Atlošo atlenkimas
■ Patraukite svirtį ir atlenkite atlošą į pageidaujamą sėdynės padėtį,
tada atleiskite svirtį. Leiskite atlošui
užsifiksuoti girdimai.
■ Sureguliuokite sėdynę ir galvos atramą.
Užpakalinis daiktų laikymo
skyrius
Abiejose krovinių skyriaus pusėse yra daiktų laikymo lentynos.Kad atidarytumėte, atleiskite dangtelį
šoniniame apdailos skydelyje ir
nuimkite jį.
Daiktų laikymo vieta grindyse
Versijoje be trečiosios eilės sėdynių
po grindų dangčiu įrengtos daiktų
laikymo vietos. Kad atidarytumėte,
pakelkite dangtį.
Bagažinės skyriaus
dangtis Draudžiama ant bagažinės skyriaus
dangčio dėti sunkius daiktus ar
daiktus aštriais kampais.

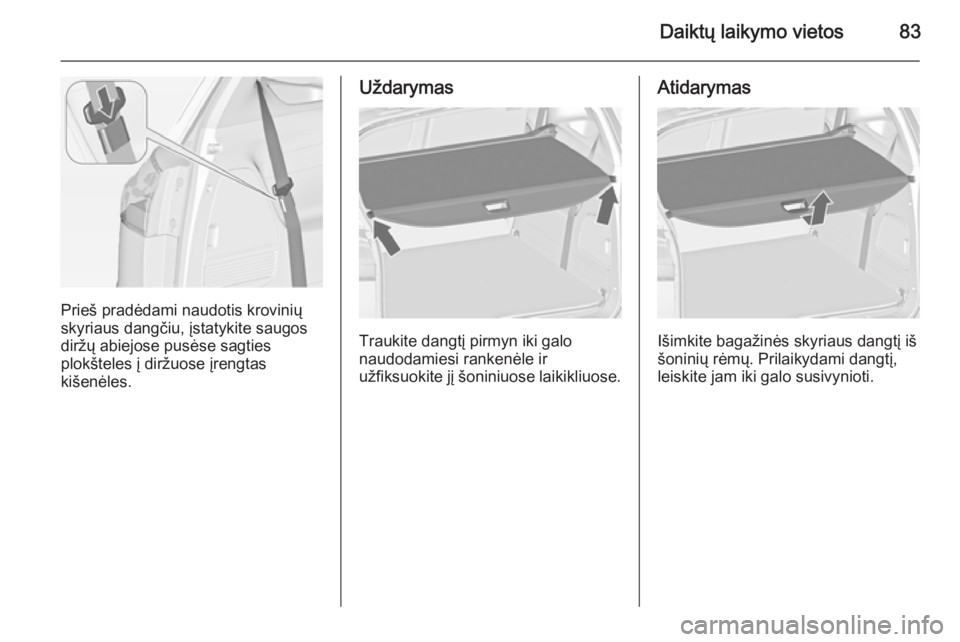

Daiktų laikymo vietos83
Prieš pradėdami naudotis krovinių
skyriaus dangčiu, įstatykite saugos
diržų abiejose pusėse sagties
plokšteles į diržuose įrengtas
kišenėles.
Uždarymas
Traukite dangtį pirmyn iki galo
naudodamiesi rankenėle ir
užfiksuokite jį šoniniuose laikikliuose.
Atidarymas
Išimkite bagažinės skyriaus dangtį iš
šoninių rėmų. Prilaikydami dangtį,
leiskite jam iki galo susivynioti.

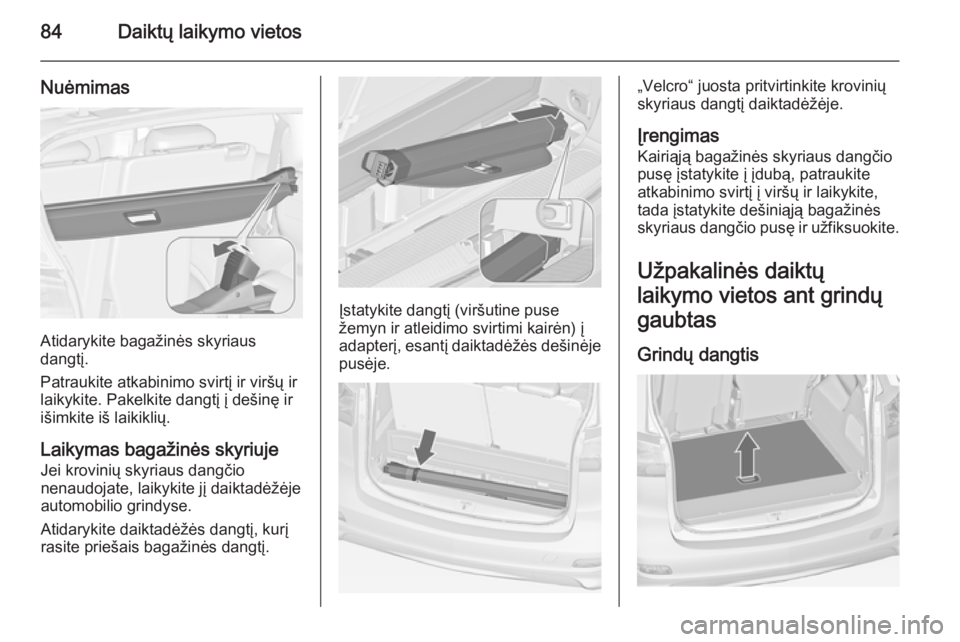

84Daiktų laikymo vietos
Nuėmimas
Atidarykite bagažinės skyriaus
dangtį.
Patraukite atkabinimo svirtį ir viršų ir
laikykite. Pakelkite dangtį į dešinę ir
išimkite iš laikiklių.
Laikymas bagažinės skyriuje
Jei krovinių skyriaus dangčio
nenaudojate, laikykite jį daiktadėžėje automobilio grindyse.
Atidarykite daiktadėžės dangtį, kurį rasite priešais bagažinės dangtį.
Įstatykite dangtį (viršutine puse
žemyn ir atleidimo svirtimi kairėn) į
adapterį, esantį daiktadėžės dešinėje
pusėje.
„Velcro“ juosta pritvirtinkite krovinių
skyriaus dangtį daiktadėžėje.
Įrengimas
Kairiąją bagažinės skyriaus dangčio
pusę įstatykite į įdubą, patraukite
atkabinimo svirtį į viršų ir laikykite,
tada įstatykite dešiniąją bagažinės
skyriaus dangčio pusę ir užfiksuokite.
Užpakalinės daiktų
laikymo vietos ant grindų
gaubtas
Grindų dangtis

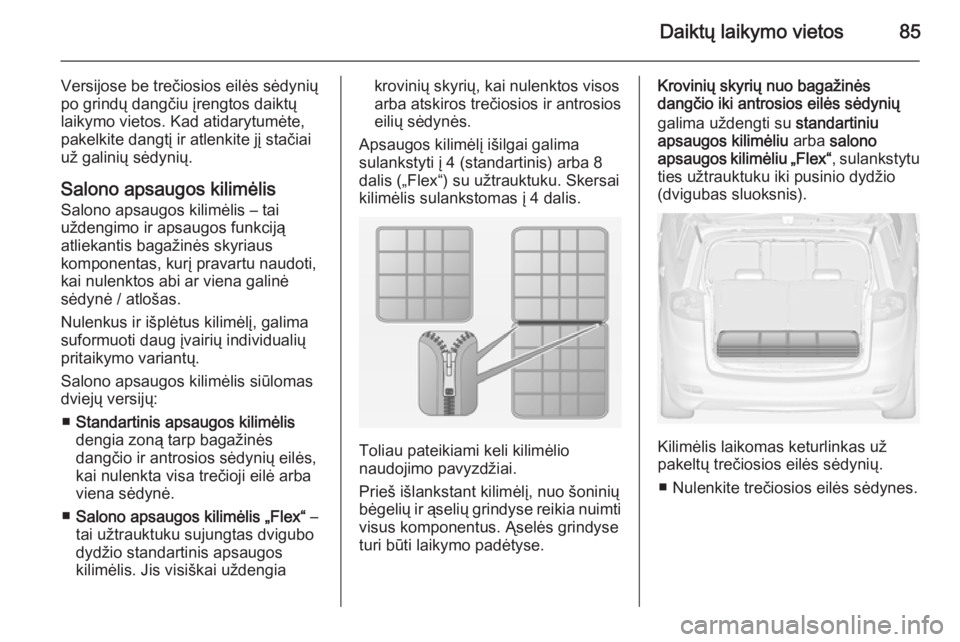

Daiktų laikymo vietos85
Versijose be trečiosios eilės sėdynių
po grindų dangčiu įrengtos daiktų
laikymo vietos. Kad atidarytumėte,
pakelkite dangtį ir atlenkite jį stačiai
už galinių sėdynių.
Salono apsaugos kilimėlis Salono apsaugos kilimėlis – tai
uždengimo ir apsaugos funkciją
atliekantis bagažinės skyriaus
komponentas, kurį pravartu naudoti,
kai nulenktos abi ar viena galinė
sėdynė / atlošas.
Nulenkus ir išplėtus kilimėlį, galima
suformuoti daug įvairių individualių
pritaikymo variantų.
Salono apsaugos kilimėlis siūlomas
dviejų versijų:
■ Standartinis apsaugos kilimėlis
dengia zoną tarp bagažinės
dangčio ir antrosios sėdynių eilės,
kai nulenkta visa trečioji eilė arba
viena sėdynė.
■ Salono apsaugos kilimėlis „Flex“ –
tai užtrauktuku sujungtas dvigubo
dydžio standartinis apsaugos
kilimėlis. Jis visiškai uždengiakrovinių skyrių, kai nulenktos visos
arba atskiros trečiosios ir antrosios
eilių sėdynės.
Apsaugos kilimėlį išilgai galima
sulankstyti į 4 (standartinis) arba 8
dalis („Flex“) su užtrauktuku. Skersai
kilimėlis sulankstomas į 4 dalis.
Toliau pateikiami keli kilimėlio
naudojimo pavyzdžiai.
Prieš išlankstant kilimėlį, nuo šoninių
bėgelių ir ąselių grindyse reikia nuimti
visus komponentus. Ąselės grindyse turi būti laikymo padėtyse.
Krovinių skyrių nuo bagažinės
dangčio iki antrosios eilės sėdynių
galima uždengti su standartiniu
apsaugos kilimėliu arba salono
apsaugos kilimėliu „Flex“ , sulankstytu
ties užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).
Kilimėlis laikomas keturlinkas už
pakeltų trečiosios eilės sėdynių.
■ Nulenkite trečiosios eilės sėdynes.

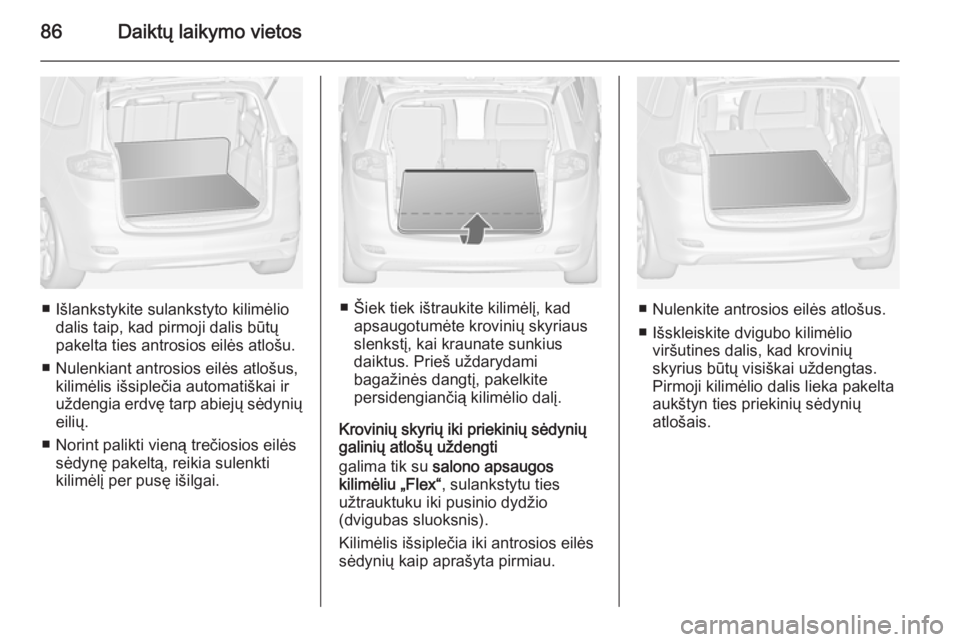

86Daiktų laikymo vietos
■ Išlankstykite sulankstyto kilimėliodalis taip, kad pirmoji dalis būtų
pakelta ties antrosios eilės atlošu.
■ Nulenkiant antrosios eilės atlošus, kilimėlis išsiplečia automatiškai ir
uždengia erdvę tarp abiejų sėdynių eilių.
■ Norint palikti vieną trečiosios eilės sėdynę pakeltą, reikia sulenkti
kilimėlį per pusę išilgai.■ Šiek tiek ištraukite kilimėlį, kad apsaugotumėte krovinių skyriaus
slenkstį, kai kraunate sunkius
daiktus. Prieš uždarydami
bagažinės dangtį, pakelkite
persidengiančią kilimėlio dalį.
Krovinių skyrių iki priekinių sėdynių
galinių atlošų uždengti
galima tik su salono apsaugos
kilimėliu „Flex“ , sulankstytu ties
užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmiau.■ Nulenkite antrosios eilės atlošus.
■ Išskleiskite dvigubo kilimėlio viršutines dalis, kad krovinių
skyrius būtų visiškai uždengtas.
Pirmoji kilimėlio dalis lieka pakelta
aukštyn ties priekinių sėdynių
atlošais.

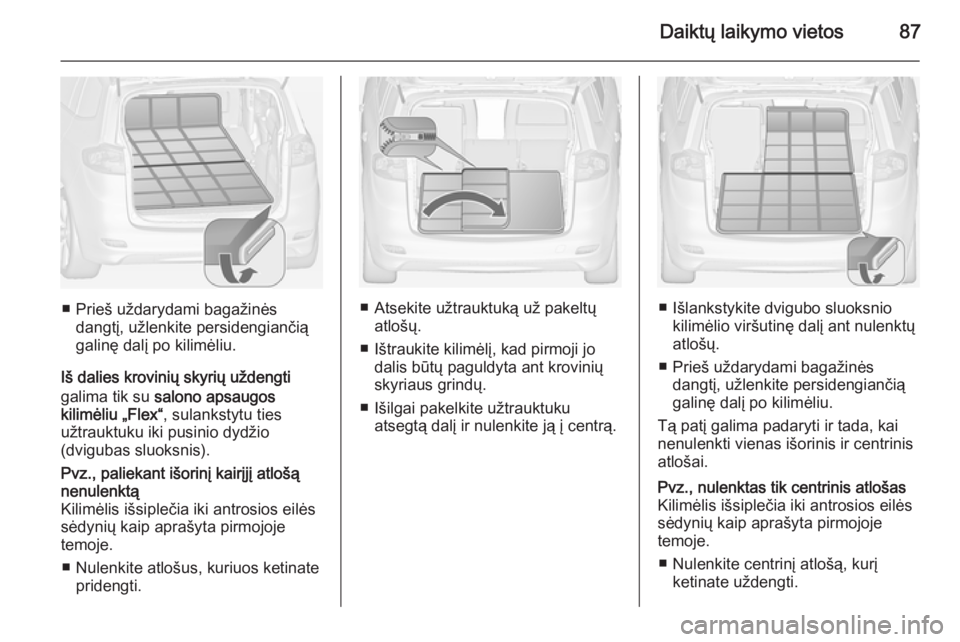

Daiktų laikymo vietos87
■ Prieš uždarydami bagažinėsdangtį, užlenkite persidengiančią
galinę dalį po kilimėliu.
Iš dalies krovinių skyrių uždengti
galima tik su salono apsaugos
kilimėliu „Flex“ , sulankstytu ties
užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).
Pvz., paliekant išorinį kairįjį atlošą
nenulenktą
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmojoje
temoje.
■ Nulenkite atlošus, kuriuos ketinate pridengti.
■ Atsekite užtrauktuką už pakeltųatlošų.
■ Ištraukite kilimėlį, kad pirmoji jo dalis būtų paguldyta ant krovinių
skyriaus grindų.
■ Išilgai pakelkite užtrauktuku atsegtą dalį ir nulenkite ją į centrą.■ Išlankstykite dvigubo sluoksniokilimėlio viršutinę dalį ant nulenktų
atlošų.
■ Prieš uždarydami bagažinės dangtį, užlenkite persidengiančią
galinę dalį po kilimėliu.
Tą patį galima padaryti ir tada, kai
nenulenkti vienas išorinis ir centrinis
atlošai.
Pvz., nulenktas tik centrinis atlošas
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmojoje
temoje.
■ Nulenkite centrinį atlošą, kurį ketinate uždengti.

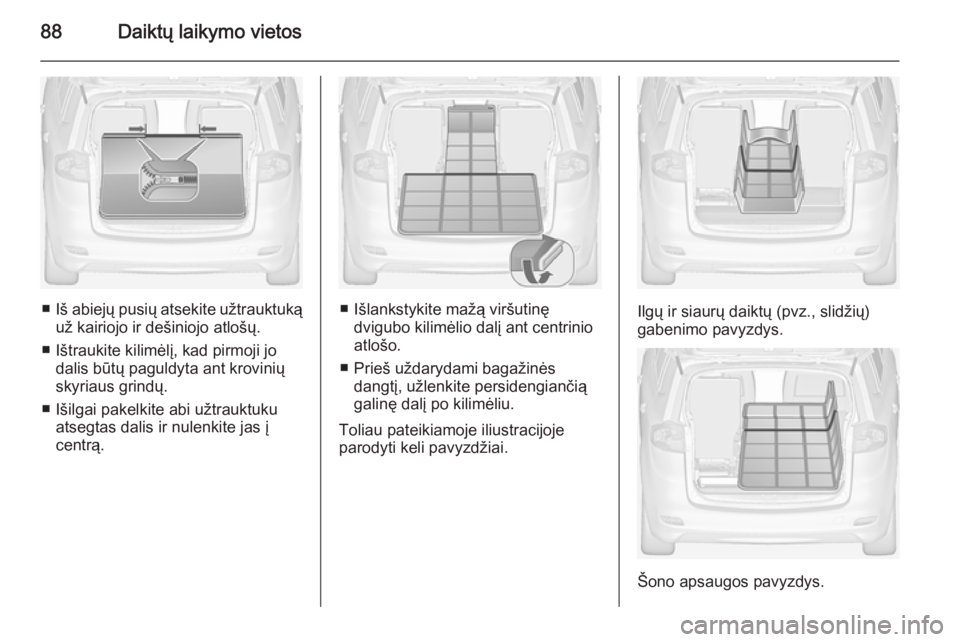

88Daiktų laikymo vietos
■Iš abiejų pusių atsekite užtrauktuką
už kairiojo ir dešiniojo atlošų.
■ Ištraukite kilimėlį, kad pirmoji jo dalis būtų paguldyta ant krovinių
skyriaus grindų.
■ Išilgai pakelkite abi užtrauktuku atsegtas dalis ir nulenkite jas į
centrą.■ Išlankstykite mažą viršutinę dvigubo kilimėlio dalį ant centrinio
atlošo.
■ Prieš uždarydami bagažinės dangtį, užlenkite persidengiančią
galinę dalį po kilimėliu.
Toliau pateikiamoje iliustracijoje
parodyti keli pavyzdžiai.Ilgų ir siaurų daiktų (pvz., slidžių)
gabenimo pavyzdys.
Šono apsaugos pavyzdys.
