OPEL ZAFIRA C 2014 Instrukcja obsługi (in Polish)

W skrócie9Regulacja lusterekLusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Lusterko wewnętrzne 3 33,
wewnętrzne lusterko
elektrochromatyczne 3 33.
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 31,
elektryczna regulacja 3 31,
składanie lusterek zewnętrznych 3 32, podgrzewane lusterka
zewnętrzne 3 32.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 58,
położenia kluczyka w wyłączniku
zapłonu 3 177.

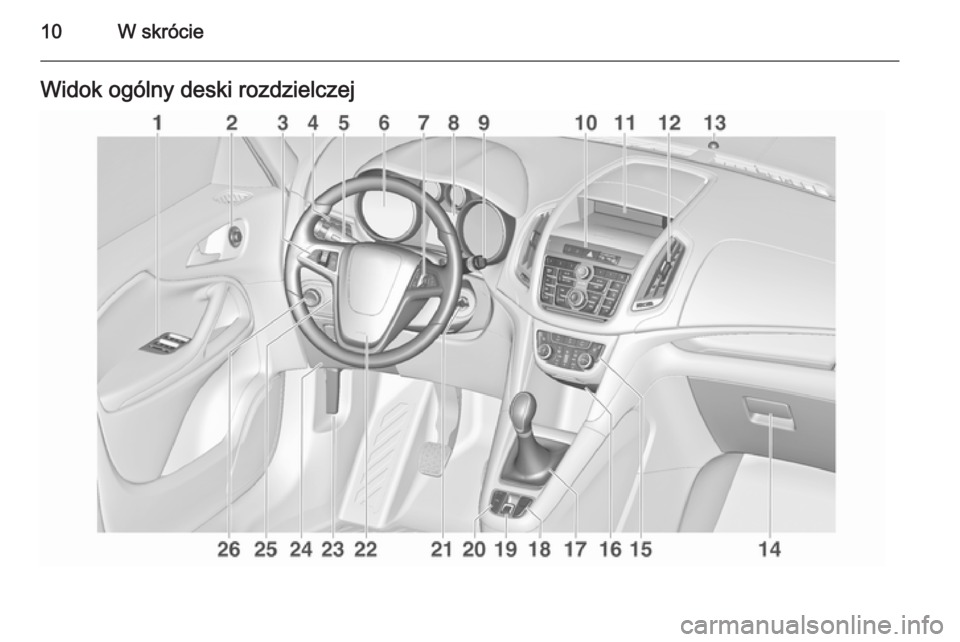

10W skrócieWidok ogólny deski rozdzielczej

W skrócie11
1Szyby otwierane
elektrycznie ........................... 34
2 Lusterka zewnętrzne .............31
3 Automatyczna kontrola
prędkości ............................ 199
Ogranicznik prędkości ......... 201
Adaptacyjny układ
automatycznej kontroli
prędkości ............................. 203
System ostrzegania o
zderzeniu czołowym ............ 211
4 Boczne kratki nawiewu
powietrza ............................. 173
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi .......................... 160
Oświetlenie asekuracyjne ..164
Światła pozycyjne ...............161
Przyciski wyświetlacza
informacyjnego kierowcy ..... 127
6 Wskaźniki i przyrządy ........1117Elementy sterujące na
kole kierownicy ................... 103
8 Wyświetlacz informacyjny
kierowcy .............................. 127
9 Wycieraczki i
spryskiwacze przedniej
szyby, spryskiwacze
reflektorów, wycieraczka i
spryskiwacz tylnej szyby .....105
10 Centralny zamek ...................23
Światła awaryjne ................159
Tryb sportowy ....................197
Tryb podróżny ....................197
Przełącznik wyboru paliwa ..113
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .....119
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................. 118
11 Wyświetlacz informacyjny ..13112 Środkowe kratki nawiewu
powietrza ............................ 173
13 Dioda sygnalizująca stan
autoalarmu ........................... 29
14 Schowek w desce
rozdzielczej .......................... 71
15 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 166
16 Wejście AUX, wejście
USB, szczelina na kartę SD ..10
Gniazdko zasilania ..............110
17 Dźwignia zmiany biegów,
manualna skrzynia biegów 192
Automatyczna skrzynia
biegów ................................ 188
18 Układ kontroli trakcji ...........196
Układ stabilizacji toru jazdy 196
System ostrzegania o
opuszczeniu pasa ruchu ....233
19 Hamulec postojowy
sterowany elektrycznie ........ 193

12W skrócie
20Układ ułatwiający
parkowanie ......................... 218
Inteligentny system
wspomagania parkowania ..222
Przycisk Eco systemu
stop-start ............................. 179
21 Wyłącznik zapłonu z
blokadą kierownicy ............177
22 Sygnał dźwiękowy .............. 104
Poduszka powietrzna po
stronie kierowcy ...................59
23 Dźwignia otwierania
pokrywy silnika ...................253
24 Skrzynka bezpieczników ....272
Schowek ............................... 72
25 Regulacja położenia
kierownicy .......................... 103
26 Przełącznik świateł ............. 151
Poziomowanie reflektorów . 154
Przednie światła
przeciwmgielne ..................160Tylne światła
przeciwmgielne ..................161
Podświetlenie wskaźników 162Światła zewnętrzne
Przełącznik obrotowy świateł:
7=światła wyłączone8=światła pozycyjne9=światła mijania

W skrócie13
Automatyczne sterowanie światłami
AUTO=automatyczne sterowanie
światłami: światła
zewnętrzne są włączane i
wyłączane automatyczniem=włączenie lub wyłączenie
automatycznego układu
oświetlenia8=światła pozycyjne9=światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>=przednie światła
przeciwmgielner=tylne światło przeciwmgielneOświetlenie 3 151.Sygnał świetlny, światła
drogowe i mijaniasygnał
świetlny=pociągnąć dźwignięświatła
drogowe=popchnąć dźwignięświatła
mijania=popchnąć lub
pociągnąć dźwignię
Automatyczne sterowanie światłami
3 152, światła drogowe 3 152,
funkcja doświetlania światłami
drogowymi 3 153, sygnał świetlny
3 153, system adaptacyjnego
oświetlenia drogi 3 155.

14W skrócie
Sygnalizacja skrętu i zmianypasa ruchudźwignia w
górę=prawe
kierunkowskazydźwignia w
dół=lewe kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 160, światła pozycyjne
3 161.
Światła awaryjne
Do ich obsługi służy przycisk ¨.
Światła awaryjne 3 159.
Sygnał dźwiękowy
Nacisnąć przycisk j.

W skrócie15Wycieraczki i
spryskiwacze
Wycieraczki przedniej szyby2=praca szybka1=praca powolnaP=praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczu§=wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć ich
dźwignię w dół.
Wycieraczka przedniej szyby 3 105,
wymiana pióra wycieraczki 3 259.Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 105 , płyn do
spryskiwaczy 3 256.

16W skrócie
Wycieraczka tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
górna część
przełącznika=praca ciągładolna część
przełącznika=praca przerywanapołożenie
środkowe=wyłączonaSpryskiwacz tylnej szyby
Popchnąć dźwignię.
Szyba tylna zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz tylnej
szyby 3 107.
Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając przycisk Ü.
Ogrzewanie tylnej szyby 3 36.

W skrócie17
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć przycisk V.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć chłodzenie n.
Włączyć ogrzewanie tylnej szyby Ü.
Układ sterowania ogrzewania,
wentylacji i klimatyzacji 3 166.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu wcisnąć pedał sprzęgła i
odczekać 3 sekundy, a następnie
wcisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 192.
Automatyczna skrzynia biegówP=położenie postojoweR=bieg wstecznyN=położenie neutralneD=położenie jazdy
Tryb manualny: przesunąć dźwignię
zmiany biegów z położenia D w lewo.
<=wyższy bieg]=niższy bieg
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale

18W skrócie
hamulca. W celu przestawienia
dźwigni zmiany biegów w położenie
P lub R wcisnąć przycisk zwalniający.
Automatyczna skrzynia biegów
3 188.Ruszanie
Czynności kontrolne przed
jazdą ■ Sprawdzić ciśnienie powietrza w oponach i stan opon 3 276,
3 317.
■ Sprawdzić poziom oleju silnikowego i innych płynów
3 254.
■ Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
■ Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 31, 3 41, 3 55.
■ Rozpędzić samochód do niewielkiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).Uruchamianie silnika
■ obrócić kluczyk w położenie 1
■ obrócić częściowo koło kierownicy w celu zwolnienia jego blokady
■ wcisnąć pedały sprzęgła i hamulca
■ w przypadku skrzyni automatycznej wybrać położenie
P lub N
■ nie wciskać pedału przyspieszenia
