Service et maintenance289
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le ki‐
lométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐cial et cela constituera aussi un argu‐
ment positif lors de la revente éven‐
tuelle du véhicule.
Périodicité d'entretien avec
calcul de durée de vie restante
de l'huile moteur
L'intervalle d'entretien est basé sur
plusieurs paramètres en fonction de
l'utilisation.
L'affichage de service vous signale
quand vidanger l'huile moteur.
Affichage d'entretien 3 112.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants
recommandés Utiliser uniquement des produits sa‐
tisfaisant les spécifications recom‐
mandées. L'utilisation de produit
n'étant pas en conformité à ces spé‐ cifications peut conduire à des dom‐
mages n'étant pas couverts par la ga‐
rantie.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont dan‐ gereux et peuvent être nocifs. Ma‐ nipuler avec prudence. Respecterles consignes figurant sur les réci‐ pients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la vis‐
cosité. La qualité de l'huile garantit, par ex. la propreté du moteur, la pro‐
tection contre l'usure et le contrôle du
vieillissement de l'huile, alors que la
classe de viscosité définit la capacité
d'écoulement de l'huile sur une cer‐
taine gamme de températures.
Dexos est la toute dernière qualité
d'huile moteur qui assure une protec‐
tion optimale aux moteurs à essence
et diesel. S'il n'est pas possible de s'en procurer, les huiles moteur d'au‐ tres qualités mentionnées doivent
être utilisées. Les recommandations
pour les moteurs à essence sont éga‐ lement valables pour les moteurs
fonctionnant au gaz naturel comprimé
(GNC), au gaz de pétrole liquéfié
(GPL) et à l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐
pérature ambiante minimale 3 293.
Appoint d'huile moteur
Les huiles moteur de différentes mar‐
ques et différents producteurs peu‐
vent être mélangées pour autant que vous respectiez les critères d'huilemoteur spécifiés qualité et viscosité.

290Service et maintenance
L'utilisation d'huiles moteur
ACEA A1/B1 et A5/B5 est interdite, car elles peuvent entraîner des dé‐
gâts du moteur à long terme dans cer‐
taines conditions d'utilisation.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐ pérature ambiante minimale 3 293.
Additifs supplémentaires d'huile
moteur
L'utilisation d'additifs supplémentai‐
res d'huile moteur peut entraîner des
dégâts et rendre la garantie caduque.
Classes de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex. SAE 5W-30.
Le premier chiffre, suivi d'un W, indi‐
que la viscosité à basse température
et le second chiffre, la viscosité à
haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 293.Toutes les classes de viscosité re‐
commandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC).
Le système est rempli en usine par un liquide de refroidissement conçu pouroffrir une excellente protection contre
la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐ res allant jusqu'à -37 °C. Cette con‐
centration devrait être maintenue
toute l'année. L'utilisation d'additifs
supplémentaires pour liquide de re‐
froidissement dont le but est de pro‐
curer une protection supplémentaire
contre la corrosion ou d'assurer
l'étanchéité en cas de petites fuites
peut provoquer des problèmes de
fonctionnement. Nous déclinonstoute responsabilité quant aux consé‐
quences liées à l'utilisation d'additifs
supplémentaires pour liquide de re‐
froidissement.
Liquide de frein/ d'embrayage Utiliser uniquement du liquide de frein
haute performance homologué pour
ce véhicule. Prendre contact avec un
atelier.
Au fil du temps, le liquide de frein ab‐ sorbe l'humidité, ce qui réduit l'effica‐cité du freinage. Le liquide de frein
doit donc être remplacé à l'intervalle
spécifié.
Le liquide de frein doit être stocké
dans un récipient scellé pour éviter qu'il n'absorbe l'humidité.
S'assurer que le liquide de frein n'est
pas contaminé.
AdBlue Utiliser uniquement AdBlue pour ré‐
duire les oxydes d'azote dans les
émissions de gaz d'échappement
3 178.

Caractéristiques techniques291Caractéristiques
techniquesIdentification du véhicule ...........291
Données du véhicule .................293Identification du
véhicule
Numéro d'identification du
véhicule
Le numéro d'identification du véhicule est visible à travers le pare-brise
et sur le plancher du côté du passageravant derrière un couvercle.
Plaquette d'identification

292Caractéristiques techniques

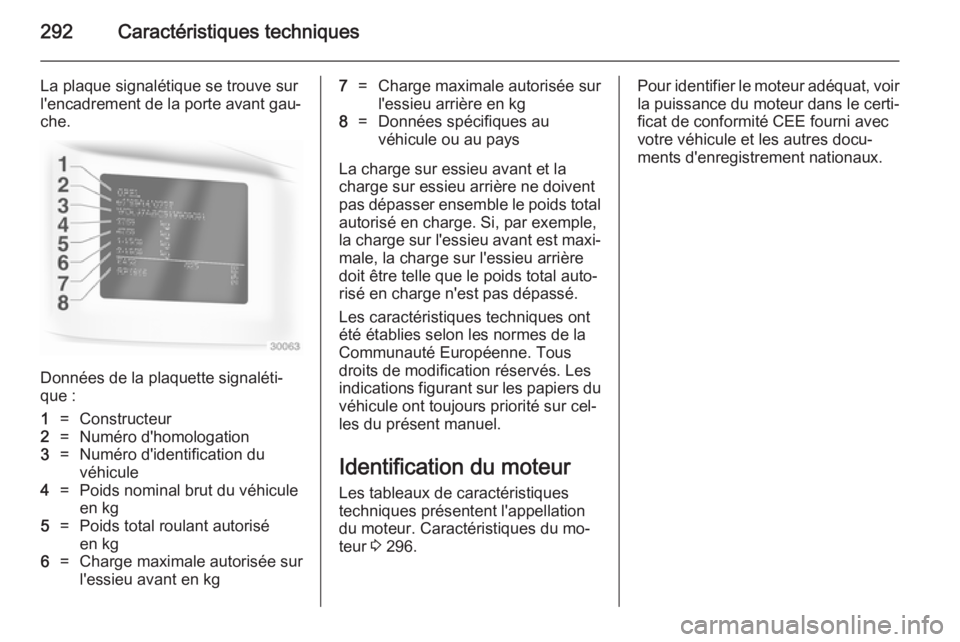

La plaque signalétique se trouve sur
l'encadrement de la porte avant gau‐
che.
Données de la plaquette signaléti‐
que :
1=Constructeur2=Numéro d'homologation3=Numéro d'identification du
véhicule4=Poids nominal brut du véhicule
en kg5=Poids total roulant autorisé
en kg6=Charge maximale autorisée sur
l'essieu avant en kg7=Charge maximale autorisée sur
l'essieu arrière en kg8=Données spécifiques au
véhicule ou au pays
La charge sur essieu avant et la
charge sur essieu arrière ne doivent
pas dépasser ensemble le poids total
autorisé en charge. Si, par exemple,
la charge sur l'essieu avant est maxi‐ male, la charge sur l'essieu arrière
doit être telle que le poids total auto‐
risé en charge n'est pas dépassé.
Les caractéristiques techniques ont
été établies selon les normes de la
Communauté Européenne. Tous
droits de modification réservés. Les
indications figurant sur les papiers du
véhicule ont toujours priorité sur cel‐
les du présent manuel.
Identification du moteur
Les tableaux de caractéristiques
techniques présentent l'appellation
du moteur. Caractéristiques du mo‐
teur 3 296.
Pour identifier le moteur adéquat, voir
la puissance du moteur dans le certi‐
ficat de conformité CEE fourni avec
votre véhicule et les autres docu‐ ments d'enregistrement nationaux.

Caractéristiques techniques293Données du véhiculeLiquides et lubrifiants recommandés
Plan d'entretien européen Qualité requise de l'huile moteurTous les pays européens
(sauf Biélorussie, Moldavie, Russie, Serbie, Turquie)
Uniquement Israël
Qualité de l'huile
moteurMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieseldexos 1––✔–dexos 2✔✔–✔
Dans le cas où de l'huile de qualité dexos ne serait pas disponible, il est permis d'utiliser au maximum 1 litre d'huile moteur
de qualité ACEA C3 une fois entre chaque vidange.
Classes de viscosité d'huile moteur
Tous les pays européens et Israël
(sauf Biélorussie, Moldavie, Russie, Serbie, Turquie)Température ambianteMoteurs essence et dieselJusqu'à -25 °CSAE 5W-30 ou SAE 5W-40Au-dessous de -25 °CSAE 0W-30 ou SAE 0W-40

294Caractéristiques techniques
Plan d'entretien internationalQualité requise de l'huile moteurTous les pays extérieurs à l'Europe sauf IsraëlUniquement Biélorussie, Moldavie, Russie, Serbie, TurquieQualité de l'huile
moteurMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieseldexos 1✔–––dexos 2–✔✔✔
Dans le cas où de l'huile de qualité dexos ne serait pas disponible, il est permis d'utiliser les qualités d'huile moteur men‐
tionnées ci-dessous :
Tous les pays extérieurs à l'Europe
sauf IsraëlUniquement Biélorussie, Moldavie, Russie, Serbie, TurquieQualité de l'huile
moteurMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔

Caractéristiques techniques295
Tous les pays extérieurs à l'Europesauf IsraëlUniquement Biélorussie, Moldavie, Russie, Serbie, TurquieQualité de l'huile moteurMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselMoteurs à essence
(y compris CNG, LPG, E85)Moteurs dieselACEA A3/B3✔–✔–ACEA A3/B4✔✔✔✔ACEA C3✔✔✔✔API SM✔–✔–Conservation des
ressources API SN✔–✔–
Classes de viscosité d'huile moteur
Tous les pays extérieurs à l'Europe (sauf Israël),
y compris Biélorussie, Moldavie, Russie, Serbie, TurquieTempérature ambianteMoteurs essence et dieselJusqu'à -25 °CSAE 5W-30 ou SAE 5W-40Au-dessous de -25 °CSAE 0W-30 ou SAE 0W-40Jusqu'à -20 °CSAE 10W-30 1)
ou SAE 10W-40 1)1)
Autorisé, mais l'utilisation de SAE 5W-30 ou SAE 5W-40 de qualité dexos est recommandée.

296Caractéristiques techniquesDonnées du moteurDésignation de vente1.41.41.4 GPL1.6 CNGAppellation du moteurA14NELA14NETA14NETA16XNTNombre de cylindres4444Cylindrée [cm3
]1364136413641598Puissance du moteur [kW]88103103110à un régime de4200-60004900-60004900-60005000Couple [Nm]200200200210à un régime de1850-42001850-49001850-49002300-5000Type de carburantEssenceEssenceGaz liquide/EssenceGaz naturel/EssenceIndice d'octane RONrecommandé95959595autorisé98989898autorisé91919191Gaz––GPLCNGConsommation d'huile [l/1000 km]0,60,60,60,6

Caractéristiques techniques297
Désignation de vente1.61.81.8Appellation du moteurA16XHTA18XELA18XERNombre de cylindres444Cylindrée [cm3
]159817961796Puissance du moteur [kW]12585103à un régime de600056006300Couple [Nm]260175175à un régime de1650-320038003800Type de carburantEssenceEssenceEssenceIndice d'octane RONrecommandé989595autorisé959898autorisé919191Gaz–––Consommation d'huile [l/1000 km]0,60,60,6

298Caractéristiques techniques
Désignation de vente1.6 Turbo2.0 Turbo2.0 Turbo2.0 Turbo2.0 BiTurboAppellation du moteurB16DTHA20DTLA20DTA20DTHA20DTRNombre de cylindres44444Cylindrée [cm3
]15981956195619561956Puissance du moteur [kW]998196121143à un régime de35004000400040004000Couple [Nm]320260300350400à un régime de2000-22501750-25001750-25001750-25001750-2500Type de carburantGazole (diesel)Gazole (diesel)Gazole (diesel)Gazole (diesel)Gazole (diesel)Consommation d'huile [l/1000 km]0,60,60,60,60,6
