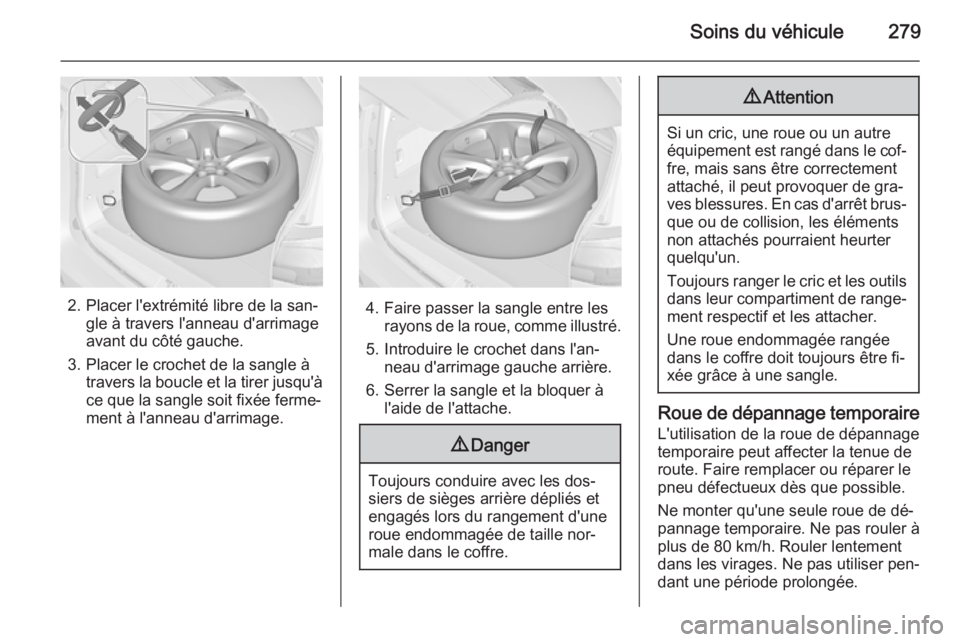

Soins du véhicule279
2. Placer l'extrémité libre de la san‐gle à travers l'anneau d'arrimage
avant du côté gauche.
3. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.4. Faire passer la sangle entre les rayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage gauche arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les dos‐
siers de sièges arrière dépliés et engagés lors du rangement d'uneroue endommagée de taille nor‐
male dans le coffre.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être fi‐
xée grâce à une sangle.
Roue de dépannage temporaire
L'utilisation de la roue de dépannage
temporaire peut affecter la tenue de
route. Faire remplacer ou réparer le
pneu défectueux dès que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.

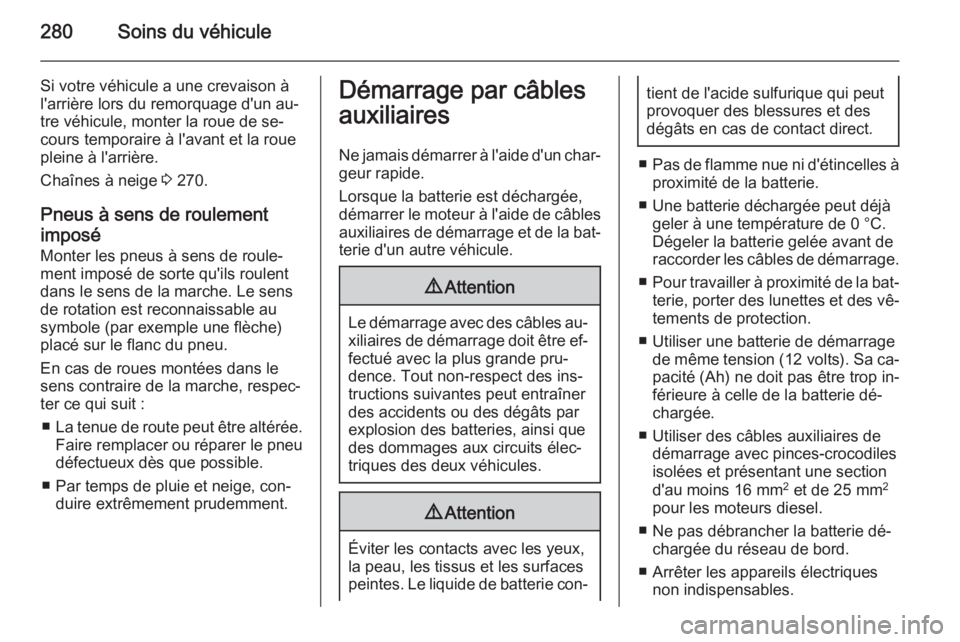

280Soins du véhicule
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de se‐
cours temporaire à l'avant et la roue
pleine à l'arrière.
Chaînes à neige 3 270.
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable au
symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐ geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la bat‐
terie d'un autre véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie.
■ Une batterie déchargée peut déjà geler à une température de 0 °C.
Dégeler la batterie gelée avant de raccorder les câbles de démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne doit pas être trop in‐
férieure à celle de la batterie dé‐
chargée.
■ Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie dé‐ chargée du réseau de bord.
■ Arrêter les appareils électriques non indispensables.

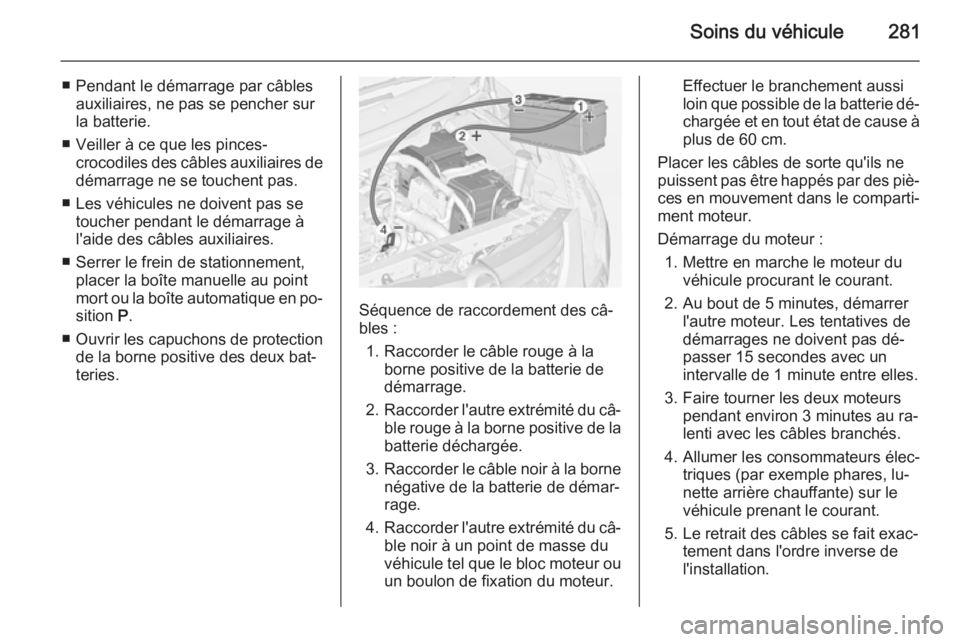

Soins du véhicule281
■ Pendant le démarrage par câblesauxiliaires, ne pas se pencher sur
la batterie.
■ Veiller à ce que les pinces- crocodiles des câbles auxiliaires de
démarrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en po‐
sition P.
■ Ouvrir les capuchons de protection
de la borne positive des deux bat‐ teries.
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Effectuer le branchement aussi
loin que possible de la batterie dé‐
chargée et en tout état de cause à plus de 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

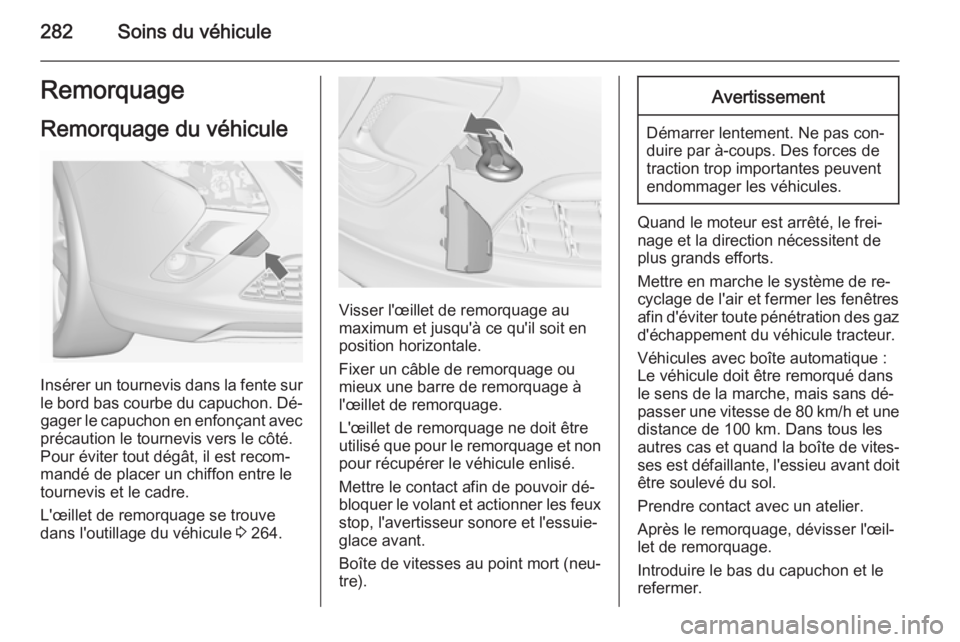

282Soins du véhiculeRemorquageRemorquage du véhicule
Insérer un tournevis dans la fente sur
le bord bas courbe du capuchon. Dé‐ gager le capuchon en enfonçant avec
précaution le tournevis vers le côté.
Pour éviter tout dégât, il est recom‐
mandé de placer un chiffon entre le
tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 264.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort (neu‐ tre).
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Véhicules avec boîte automatique :
Le véhicule doit être remorqué dans
le sens de la marche, mais sans dé‐
passer une vitesse de 80 km/h et une
distance de 100 km. Dans tous les
autres cas et quand la boîte de vites‐
ses est défaillante, l'essieu avant doit
être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le bas du capuchon et le refermer.

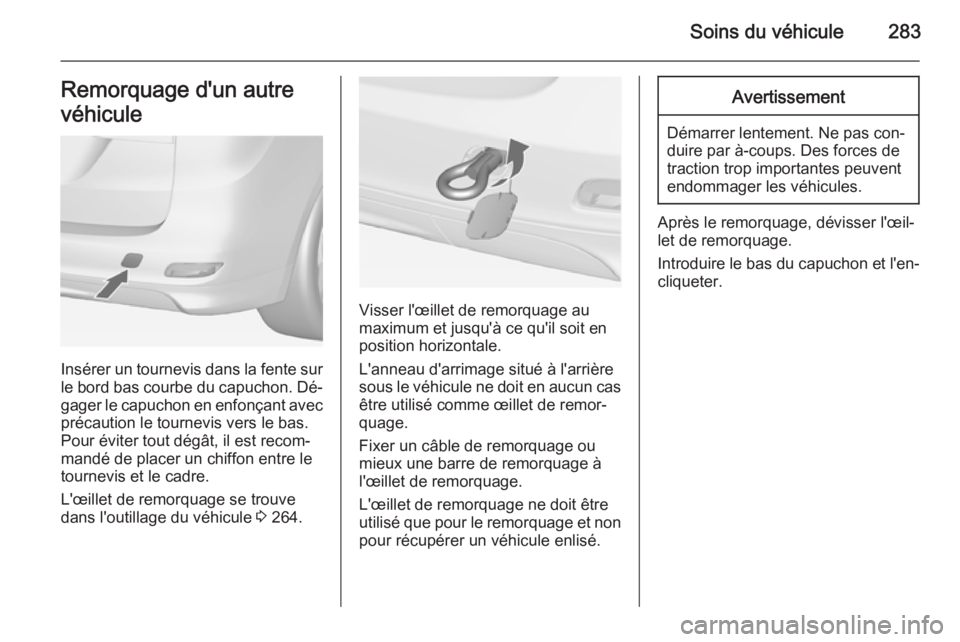

Soins du véhicule283Remorquage d'un autre
véhicule
Insérer un tournevis dans la fente sur
le bord bas courbe du capuchon. Dé‐ gager le capuchon en enfonçant avec
précaution le tournevis vers le bas.
Pour éviter tout dégât, il est recom‐
mandé de placer un chiffon entre le
tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 264.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le bas du capuchon et l'en‐ cliqueter.

284Soins du véhiculeSoins extérieurs et
intérieurs
Entretien extérieurSerrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser des pro‐
duits dégivrants que si cela est abso‐
lument nécessaire car leur effet dé‐
graissant entrave le fonctionnement
des barillets. Après avoir utilisé un
produit dégivrant, faire regraisser les
barillets par un atelier.
Lavage
La peinture du véhicule est soumise
à des agressions extérieures. Il con‐
vient dès lors de laver et de lustrer la
voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavageautomatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le pol‐
len, etc. car ils contiennent des com‐
posants corrosifs qui peuvent endom‐ mager la peinture.
En cas de passage à la station de la‐ vage, suivre les instructions du fabri‐
cant. Les essuie-glaces avant et ar‐
rière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.Avertissement
Toujours utiliser un produit de net‐ toyage dont le pH est compris en‐
tre 4 et 9.
Ne pas utiliser de produits de net‐ toyage sur des surfaces brûlantes.
Faire graisser les charnières de tou‐
tes les portes par un atelier.
Ne pas nettoyer le compartiment mo‐
teur avec un jet de vapeur ou haute
pression.
Rincer abondamment le véhicule et l'essuyer à la peau de chamois. Rin‐cer la peau de chamois. Utiliser des
peaux de chamois différentes pour
les surfaces peintes et pour les sur‐
faces vitrées : des résidus de cire sur les vitres altèrent la vision.
Ne pas éliminer les taches de gou‐
dron avec des objets durs. Utiliser un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autres lampes sont en plastique. Ne pas uti‐ liser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer le véhicule régulièrement (au
plus tard quand l'eau ne perle plus).
Sinon, la peinture va se dessécher.

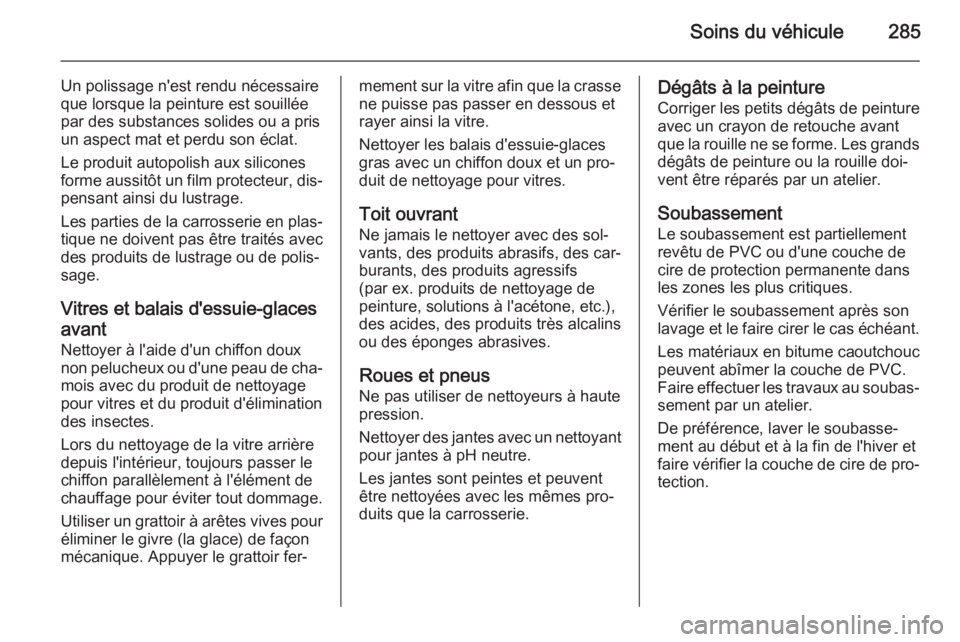

Soins du véhicule285
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur, dis‐ pensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.
Vitres et balais d'essuie-glaces
avant Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de cha‐
mois avec du produit de nettoyage
pour vitres et du produit d'élimination
des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir fer‐mement sur la vitre afin que la crasse
ne puisse pas passer en dessous et
rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un pro‐
duit de nettoyage pour vitres.
Toit ouvrant
Ne jamais le nettoyer avec des sol‐
vants, des produits abrasifs, des car‐
burants, des produits agressifs
(par ex. produits de nettoyage de
peinture, solutions à l'acétone, etc.),
des acides, des produits très alcalins
ou des éponges abrasives.
Roues et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes pro‐
duits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille doi‐
vent être réparés par un atelier.
Soubassement Le soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de pro‐ tection.

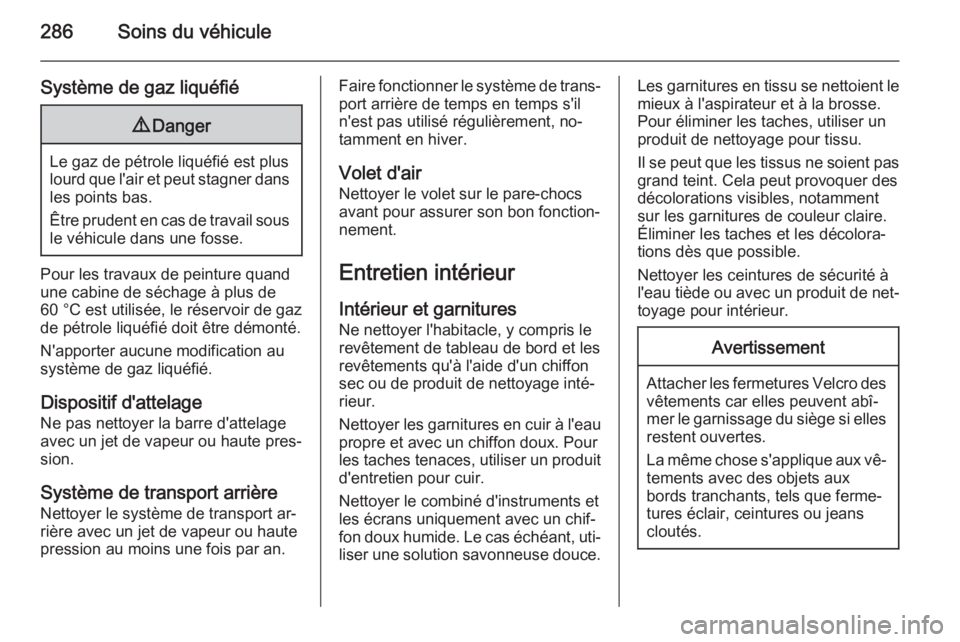

286Soins du véhicule
Système de gaz liquéfié9Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage
Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
Système de transport arrière
Nettoyer le système de transport ar‐
rière avec un jet de vapeur ou haute
pression au moins une fois par an.
Faire fonctionner le système de trans‐
port arrière de temps en temps s'il
n'est pas utilisé régulièrement, no‐
tamment en hiver.
Volet d'air
Nettoyer le volet sur le pare-chocs
avant pour assurer son bon fonction‐ nement.
Entretien intérieur
Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon
sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant, uti‐
liser une solution savonneuse douce.Les garnitures en tissu se nettoient le
mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de net‐ toyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent abî‐
mer le garnissage du siège si elles
restent ouvertes.
La même chose s'applique aux vê‐ tements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.

Soins du véhicule287
Éléments en matière plastique
et en caoutchouc Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter no‐
tamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute
pression.

288Service et maintenanceService et
maintenanceInformations générales ..............288
Fluides, lubrifiants et pièces re‐
commandés ............................... 289Informations générales
Informations sur l'entretien Il est important pour la sécurité, la fia‐bilité ainsi que pour le maintien de la
valeur de votre véhicule que tous les travaux d'entretien soient effectués
aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible au‐
près de votre atelier.
Affichage d'entretien 3 112.
Intervalles d'entretien pour
l'Europe L'entretien de votre véhicule est re‐
quis tous les 30 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine, Bul‐
garie, Chypre, Croatie, Danemark,
Espagne, Estonie, Finlande, France,Grèce, Groenland, Hongrie, Irlande,
Islande, Italie, Lettonie, Lituanie,
Luxembourg, Macédoine, Malte,
Monténégro, Norvège, Pays-Bas, Po‐
logne, Portugal, République tchèque, Roumanie, Royaume-Uni, Slovaquie,Slovénie, Suède, Suisse.
Affichage d'entretien 3 112.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est re‐
quis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication con‐
traire dans l'affichage d'entretien.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les in‐tervalles d'entretien pour l'Europe.
Affichage d'entretien 3 112.
