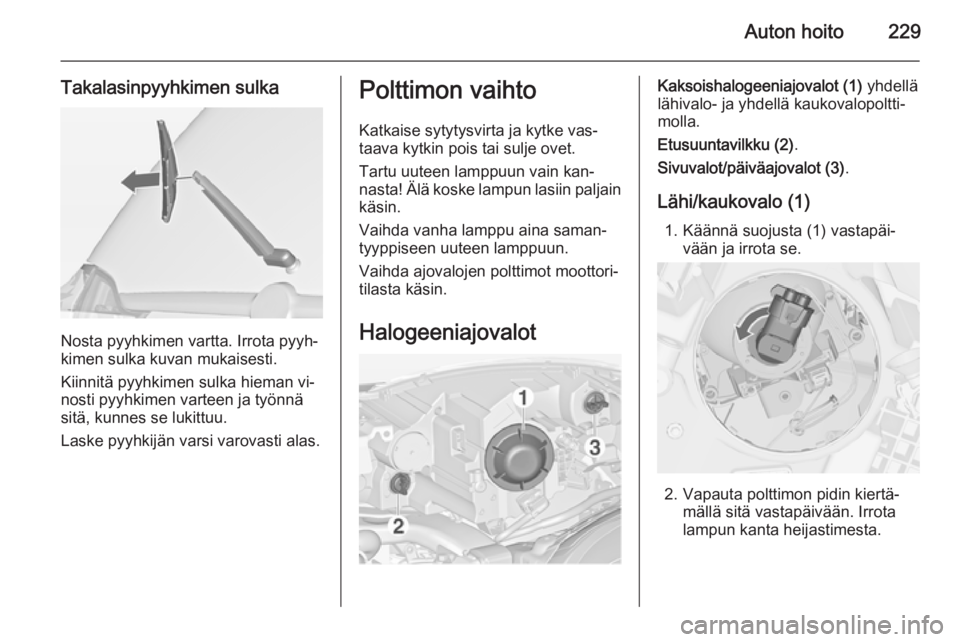

Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta! Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
HalogeeniajovalotKaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Etusuuntavilkku (2) .
Sivuvalot/päiväajovalot (3) .
Lähi/kaukovalo (1) 1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

230Auton hoito

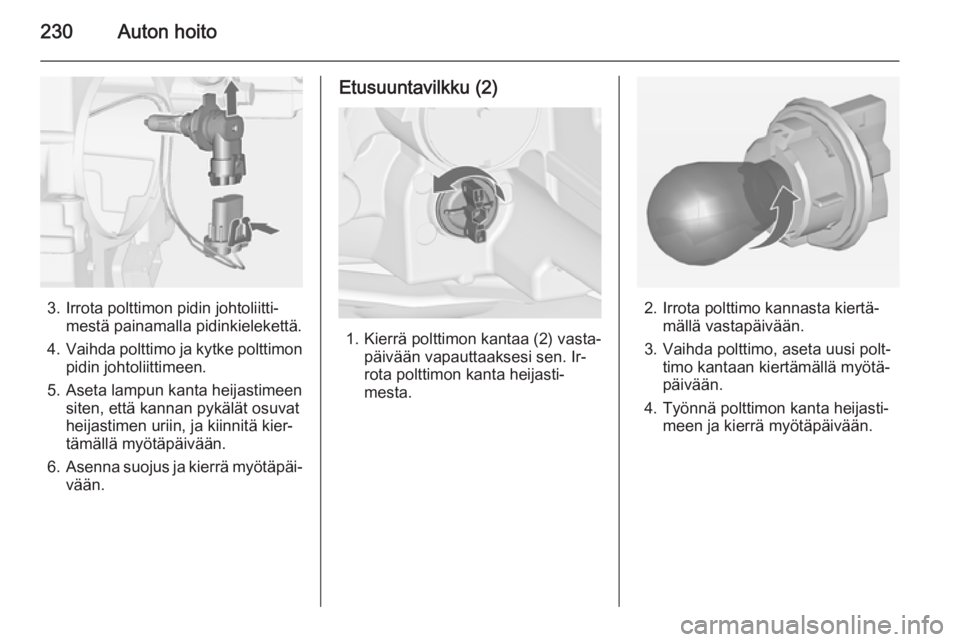

3. Irrota polttimon pidin johtoliitti‐mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.
2. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.

Auton hoito231
Sivuvalot/päiväajovalot (3)
1. Kierrä polttimon kantaa (3) vasta‐päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.

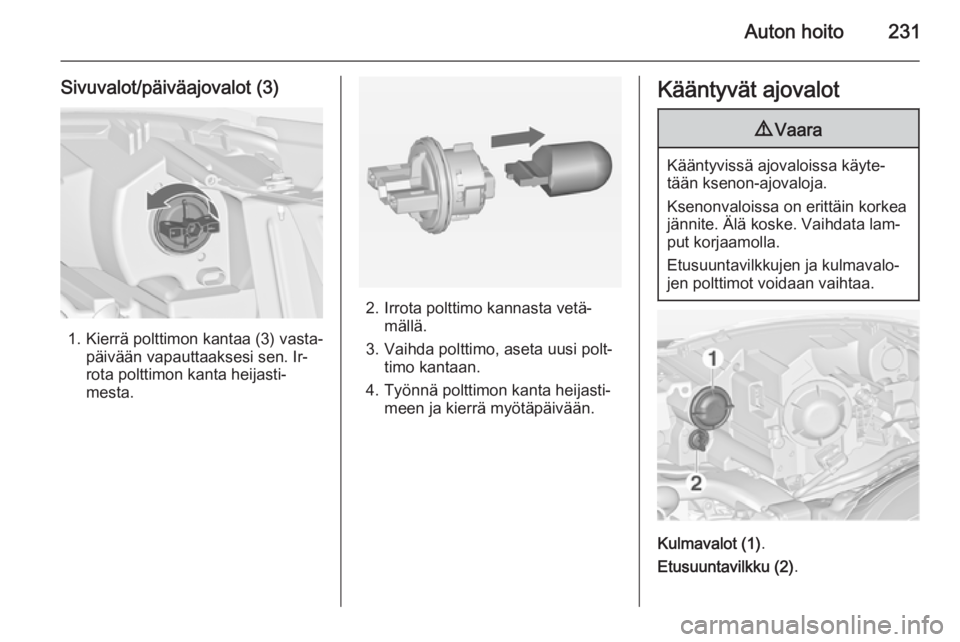

Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Kulmavalot (1) .
Etusuuntavilkku (2) .

232Auton hoito
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.

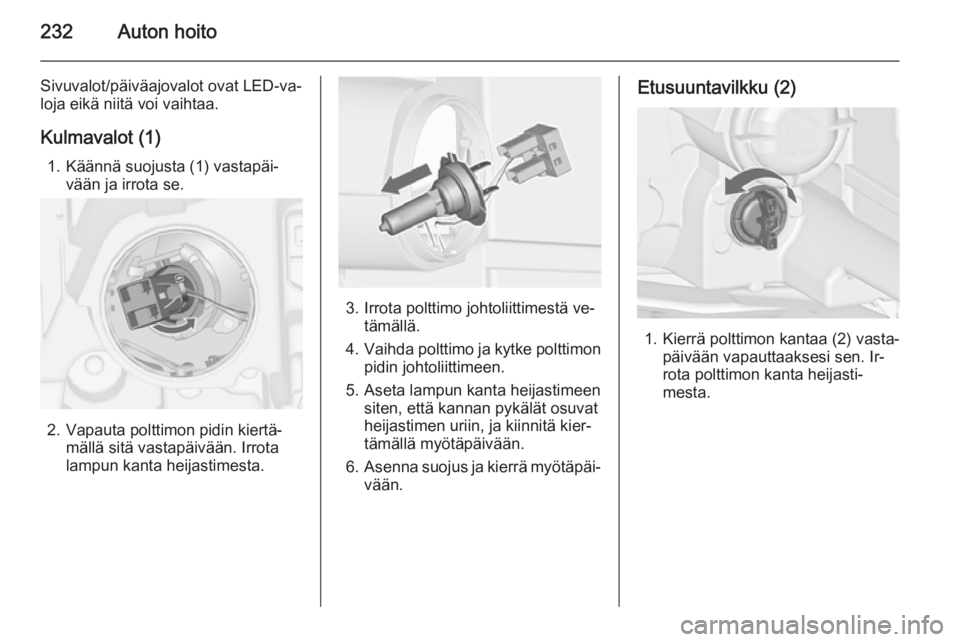

Kulmavalot (1) 1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä ve‐ tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.

Auton hoito233
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.

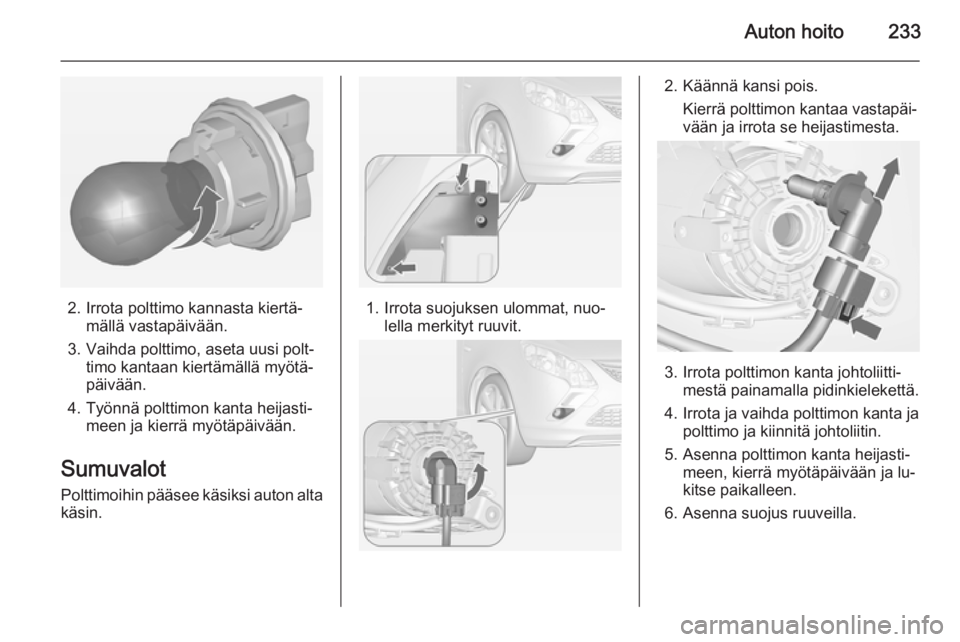

Sumuvalot Polttimoihin pääsee käsiksi auton alta
käsin.1. Irrota suojuksen ulommat, nuo‐ lella merkityt ruuvit.
2. Käännä kansi pois.
Kierrä polttimon kantaa vastapäi‐
vään ja irrota se heijastimesta.
3. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
5. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja lu‐
kitse paikalleen.
6. Asenna suojus ruuveilla.

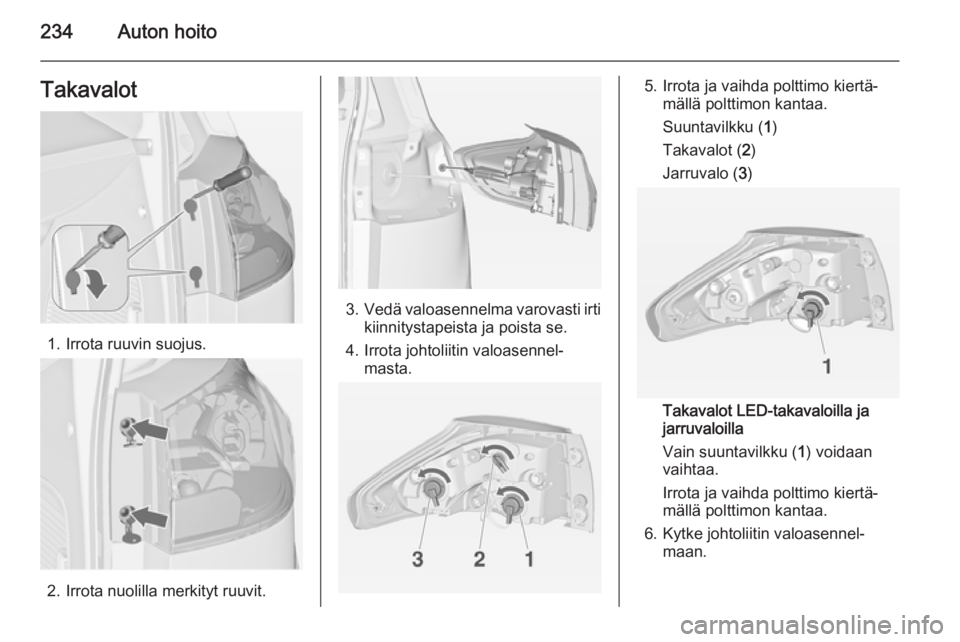

234Auton hoitoTakavalot
1. Irrota ruuvin suojus.
2. Irrota nuolilla merkityt ruuvit.
3.Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se.
4. Irrota johtoliitin valoasennel‐ masta.
5. Irrota ja vaihda polttimo kiertä‐mällä polttimon kantaa.
Suuntavilkku ( 1)
Takavalot ( 2)
Jarruvalo ( 3)
Takavalot LED-takavaloilla ja
jarruvaloilla
Vain suuntavilkku ( 1) voidaan
vaihtaa.
Irrota ja vaihda polttimo kiertä‐
mällä polttimon kantaa.
6. Kytke johtoliitin valoasennel‐ maan.

Auton hoito235
7. Kohdista valoasennelma pidin‐tappeihin ja kiinnitä se ruuveilla.
8. Kiinnitä ruuvin suojus.

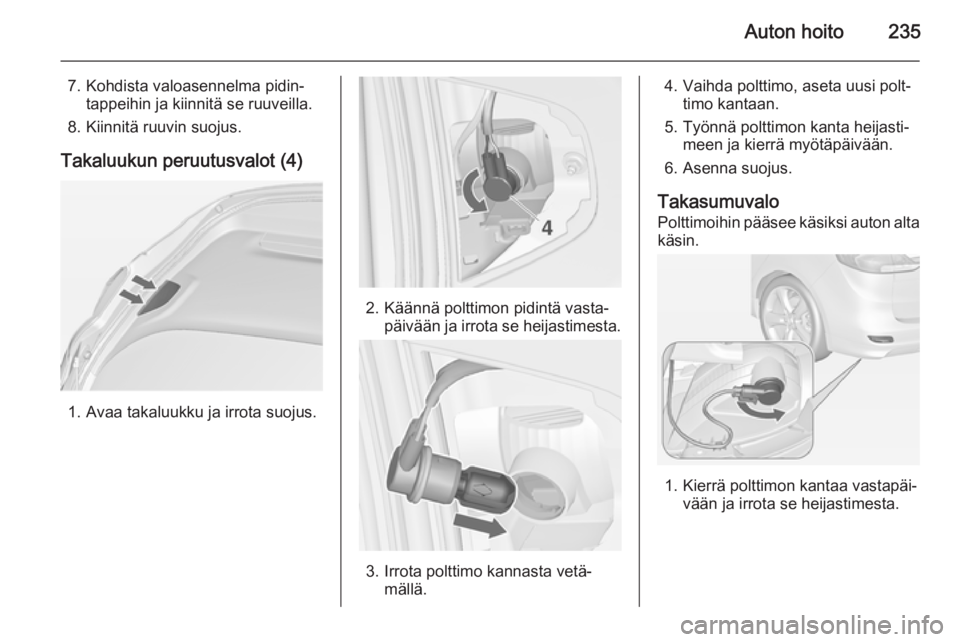

Takaluukun peruutusvalot (4)
1. Avaa takaluukku ja irrota suojus.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo
Polttimoihin pääsee käsiksi auton alta
käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.

236Auton hoito
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja lu‐
kitse paikalleen.
Polttimoiden tarkastus Kytke sytytysvirta, käytä kaikkia va‐
loja ja tarkista ne.

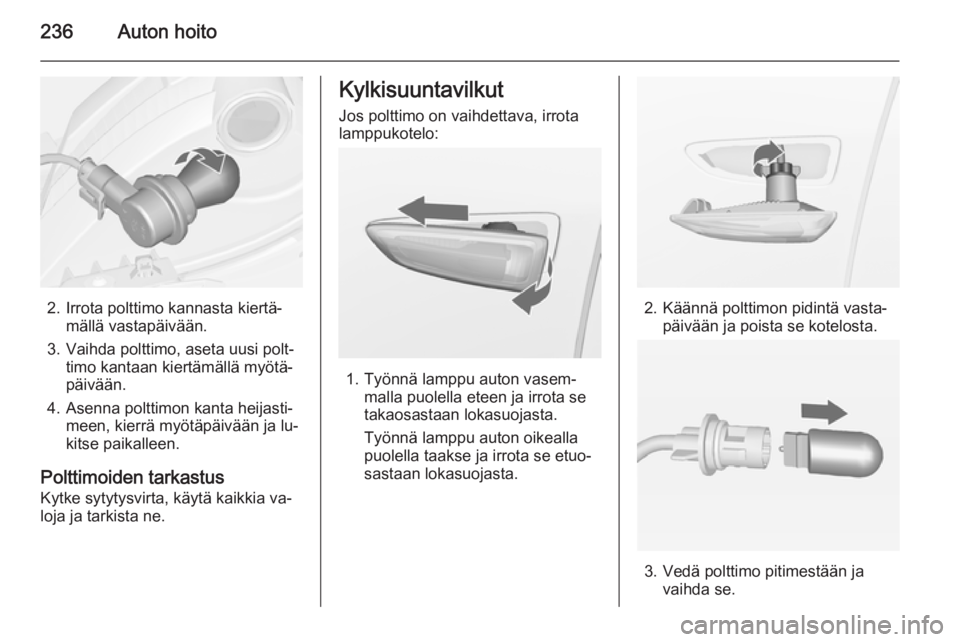

Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppu auton vasem‐ malla puolella eteen ja irrota se
takaosastaan lokasuojasta.
Työnnä lamppu auton oikealla
puolella taakse ja irrota se etuo‐
sastaan lokasuojasta.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

Auton hoito237
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Auton vasemmalla puolella: työnnä etupää lokasuojaan,
työnnä eteenpäin ja työnnä taka‐
pää paikalleen.
Auton oikealla puolella: työnnä ta‐
kapää lokasuojaan, työnnä taak‐
sepäin ja työnnä etupää paikal‐
leen.

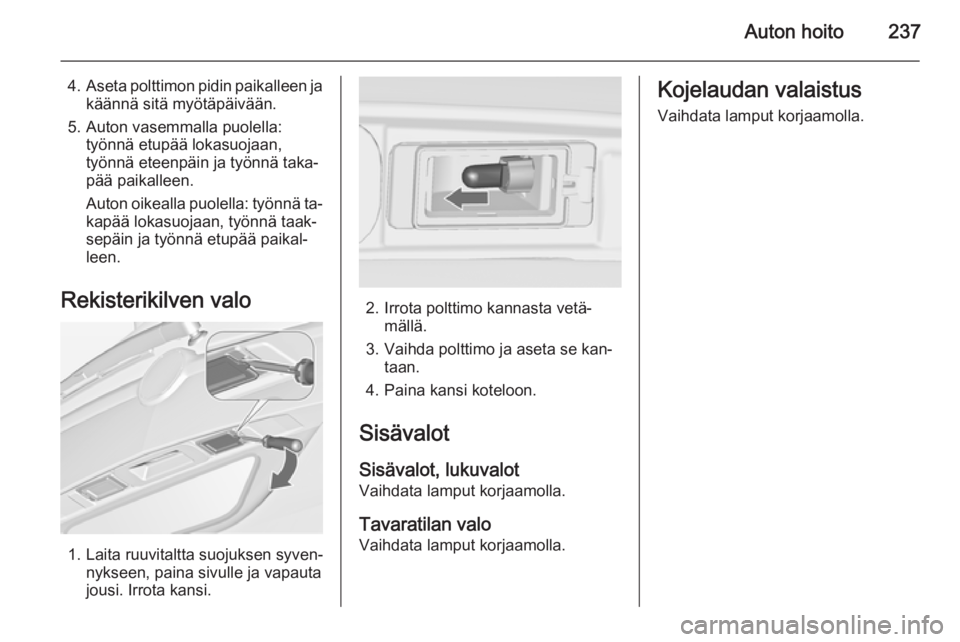

Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo ja aseta se kan‐ taan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.

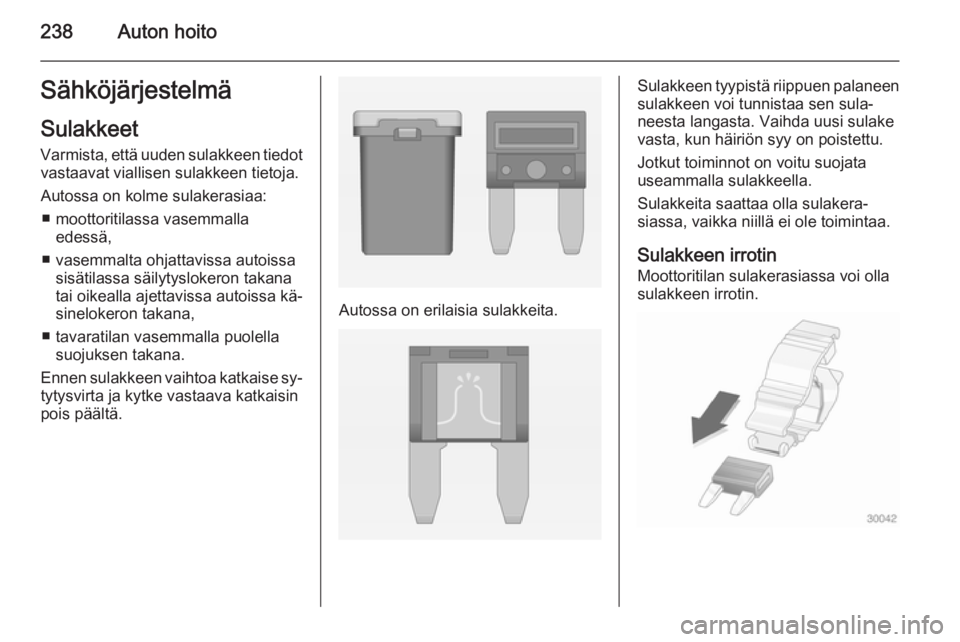

238Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
