Ajaminen ja käyttö209

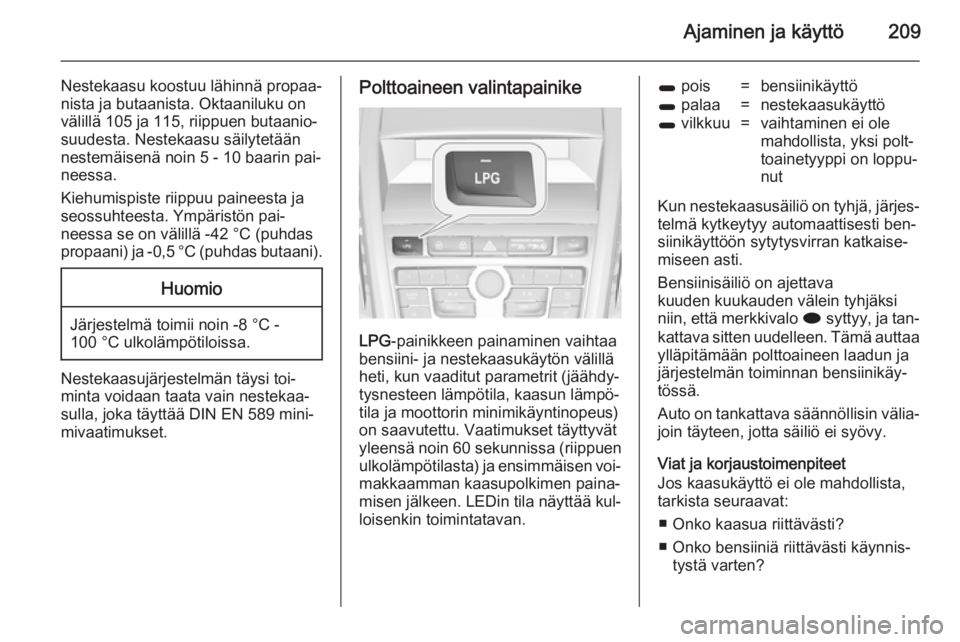

Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C - 100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää DIN EN 589 mini‐
mivaatimukset.
Polttoaineen valintapainike
LPG -painikkeen painaminen vaihtaa
bensiini- ja nestekaasukäytön välillä
heti, kun vaaditut parametrit (jäähdy‐ tysnesteen lämpötila, kaasun lämpö‐tila ja moottorin minimikäyntinopeus)
on saavutettu. Vaatimukset täyttyvät
yleensä noin 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen voi‐ makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.
1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo i syttyy, ja tan‐
kattava sitten uudelleen. Tämä auttaa
ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
■ Onko kaasua riittävästi?
■ Onko bensiiniä riittävästi käynnis‐ tystä varten?

210Ajaminen ja käyttö

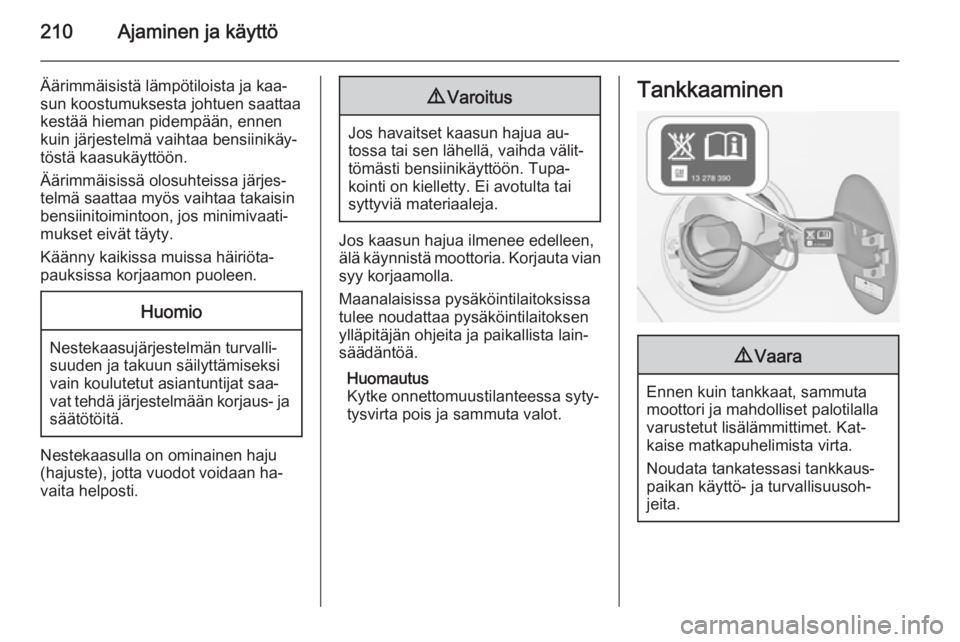

Äärimmäisistä lämpötiloista ja kaa‐
sun koostumuksesta johtuen saattaa
kestää hieman pidempään, ennen
kuin järjestelmä vaihtaa bensiinikäy‐
töstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐
telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty.
Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat saa‐
vat tehdä järjestelmään korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan ha‐
vaita helposti.
9 Varoitus
Jos havaitset kaasun hajua au‐
tossa tai sen lähellä, vaihda välit‐ tömästi bensiinikäyttöön. Tupa‐
kointi on kielletty. Ei avotulta tai
syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta vian syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, sammuta
moottori ja mahdolliset palotilalla
varustetut lisälämmittimet. Kat‐
kaise matkapuhelimista virta.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.

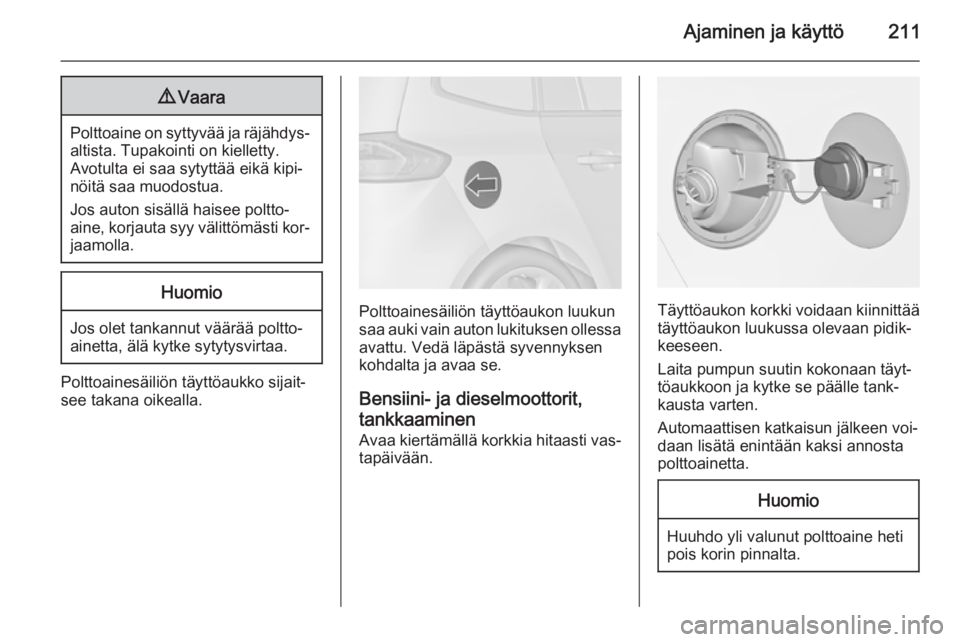

Ajaminen ja käyttö2119Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi kor‐
jaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vedä läpästä syvennyksen
kohdalta ja avaa se.
Bensiini- ja dieselmoottorit,
tankkaaminen Avaa kiertämällä korkkia hitaasti vas‐
tapäivään.Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen voi‐
daan lisätä enintään kaksi annosta
polttoainetta.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.

212Ajaminen ja käyttö

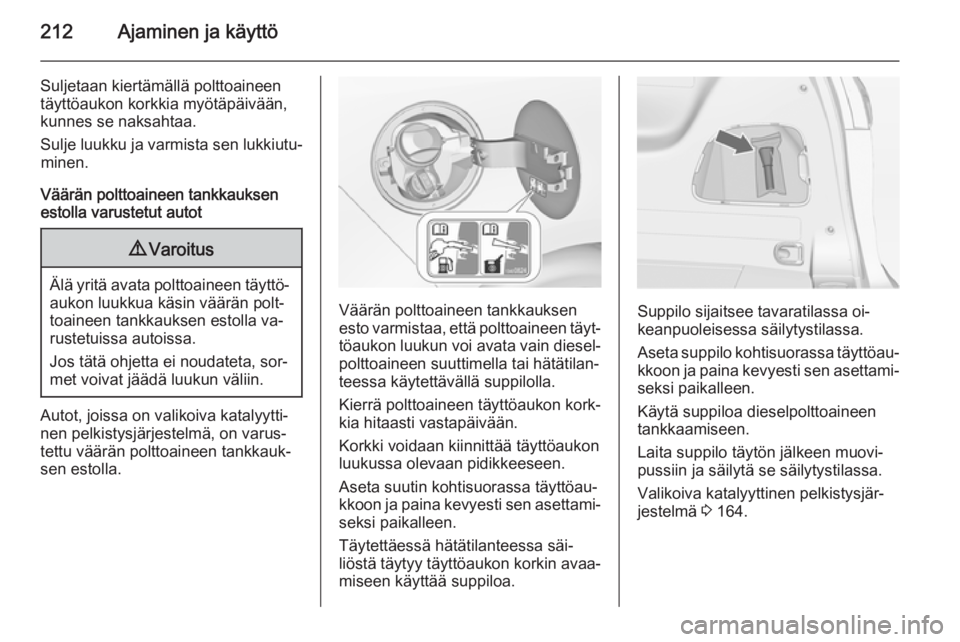

Suljetaan kiertämällä polttoaineen
täyttöaukon korkkia myötäpäivään,
kunnes se naksahtaa.
Sulje luukku ja varmista sen lukkiutu‐ minen.
Väärän polttoaineen tankkauksen
estolla varustetut autot9 Varoitus
Älä yritä avata polttoaineen täyttö‐
aukon luukkua käsin väärän polt‐
toaineen tankkauksen estolla va‐
rustetuissa autoissa.
Jos tätä ohjetta ei noudateta, sor‐
met voivat jäädä luukun väliin.
Autot, joissa on valikoiva katalyytti‐
nen pelkistysjärjestelmä, on varus‐
tettu väärän polttoaineen tankkauk‐
sen estolla.
Väärän polttoaineen tankkauksen
esto varmistaa, että polttoaineen täyt‐ töaukon luukun voi avata vain diesel‐
polttoaineen suuttimella tai hätätilan‐ teessa käytettävällä suppilolla.
Kierrä polttoaineen täyttöaukon kork‐
kia hitaasti vastapäivään.
Korkki voidaan kiinnittää täyttöaukon
luukussa olevaan pidikkeeseen.
Aseta suutin kohtisuorassa täyttöau‐
kkoon ja paina kevyesti sen asettami‐ seksi paikalleen.
Täytettäessä hätätilanteessa säi‐
liöstä täytyy täyttöaukon korkin avaa‐
miseen käyttää suppiloa.Suppilo sijaitsee tavaratilassa oi‐
keanpuoleisessa säilytystilassa.
Aseta suppilo kohtisuorassa täyttöau‐ kkoon ja paina kevyesti sen asettami‐seksi paikalleen.
Käytä suppiloa dieselpolttoaineen
tankkaamiseen.
Laita suppilo täytön jälkeen muovi‐ pussiin ja säilytä se säilytystilassa.
Valikoiva katalyyttinen pelkistysjär‐
jestelmä 3 164.

Ajaminen ja käyttö213

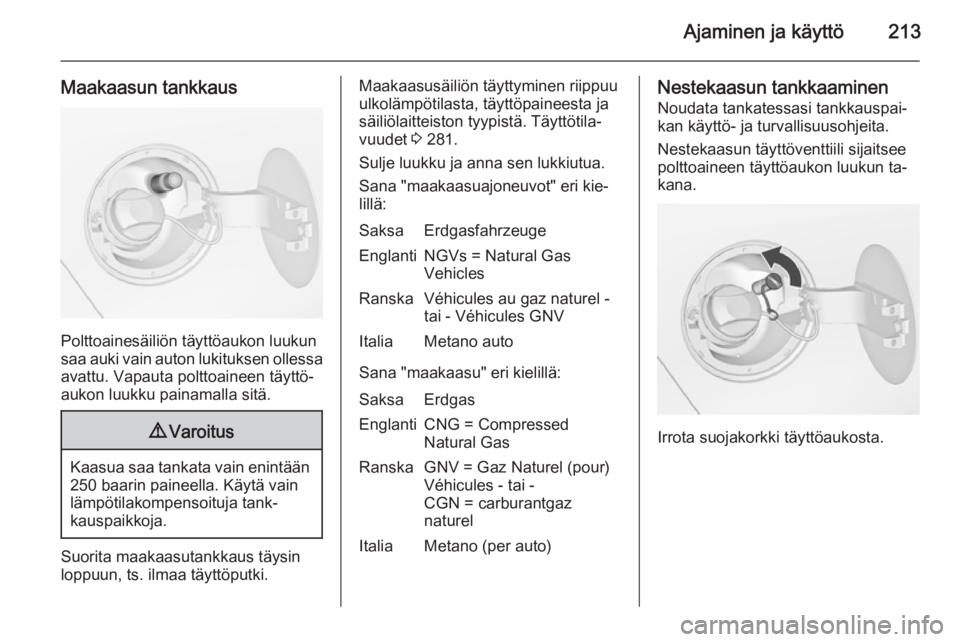

Maakaasun tankkaus
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
9 Varoitus
Kaasua saa tankata vain enintään
250 baarin paineella. Käytä vain
lämpötilakompensoituja tank‐
kauspaikkoja.
Suorita maakaasutankkaus täysin
loppuun, ts. ilmaa täyttöputki.
Maakaasusäiliön täyttyminen riippuu
ulkolämpötilasta, täyttöpaineesta ja
säiliölaitteiston tyypistä. Täyttötila‐
vuudet 3 281.
Sulje luukku ja anna sen lukkiutua.
Sana "maakaasuajoneuvot" eri kie‐
lillä:SaksaErdgasfahrzeugeEnglantiNGVs = Natural Gas
VehiclesRanskaVéhicules au gaz naturel -
tai - Véhicules GNVItaliaMetano auto
Sana "maakaasu" eri kielillä:
SaksaErdgasEnglantiCNG = Compressed
Natural GasRanskaGNV = Gaz Naturel (pour)
Véhicules - tai -
CGN = carburantgaz
naturelItaliaMetano (per auto)Nestekaasun tankkaaminen
Noudata tankatessasi tankkauspai‐
kan käyttö- ja turvallisuusohjeita.
Nestekaasun täyttöventtiili sijaitsee
polttoaineen täyttöaukon luukun ta‐
kana.
Irrota suojakorkki täyttöaukosta.

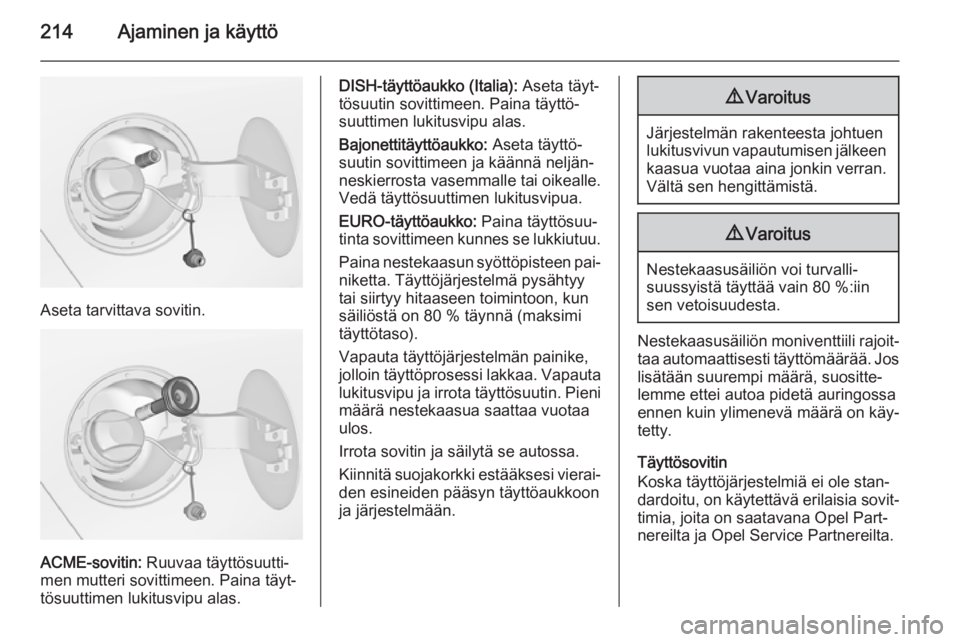

214Ajaminen ja käyttö
Aseta tarvittava sovitin.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko (Italia): Aseta täyt‐
tösuutin sovittimeen. Paina täyttö‐ suuttimen lukitusvipu alas.
Bajonettitäyttöaukko: Aseta täyttö‐
suutin sovittimeen ja käännä neljän‐
neskierrosta vasemmalle tai oikealle.
Vedä täyttösuuttimen lukitusvipua.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen kunnes se lukkiutuu.
Paina nestekaasun syöttöpisteen pai‐
niketta. Täyttöjärjestelmä pysähtyy
tai siirtyy hitaaseen toimintoon, kun
säiliöstä on 80 % täynnä (maksimi
täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se autossa.
Kiinnitä suojakorkki estääksesi vierai‐
den esineiden pääsyn täyttöaukkoon
ja järjestelmään.9 Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön voi turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.
Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa
ennen kuin ylimenevä määrä on käy‐
tetty.
Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.

Ajaminen ja käyttö215

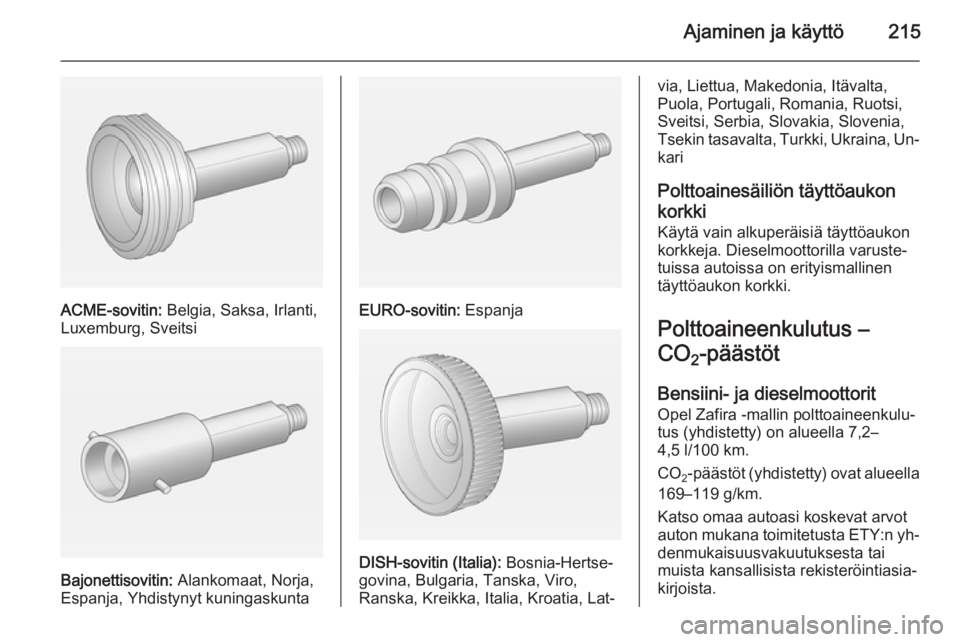

ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin (Italia): Bosnia-Hertse‐
govina, Bulgaria, Tanska, Viro,
Ranska, Kreikka, Italia, Kroatia, Lat‐
via, Liettua, Makedonia, Itävalta,
Puola, Portugali, Romania, Ruotsi,
Sveitsi, Serbia, Slovakia, Slovenia,
Tsekin tasavalta, Turkki, Ukraina, Un‐ kari
Polttoainesäiliön täyttöaukon
korkki Käytä vain alkuperäisiä täyttöaukon
korkkeja. Dieselmoottorilla varuste‐ tuissa autoissa on erityismallinentäyttöaukon korkki.
Polttoaineenkulutus –
CO 2-päästöt
Bensiini- ja dieselmoottorit
Opel Zafira -mallin polttoaineenkulu‐
tus (yhdistetty) on alueella 7,2–
4,5 l/100 km.
CO 2-päästöt
(yhdistetty) ovat alueella
169–119 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐
denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.

216Ajaminen ja käyttö

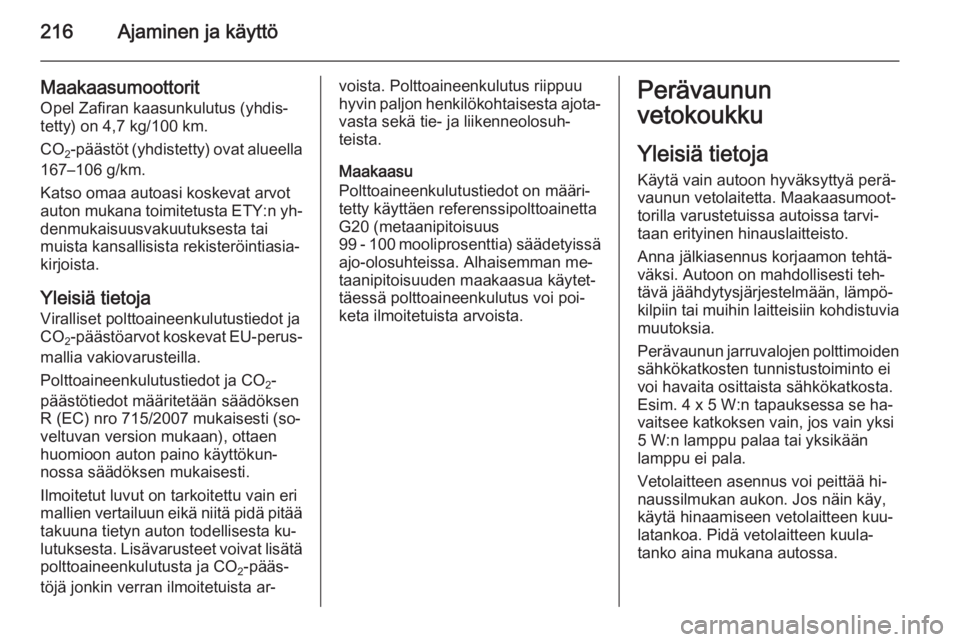

MaakaasumoottoritOpel Zafiran kaasunkulutus (yhdis‐
tetty) on 4,7 kg/100 km.
CO 2-päästöt
(yhdistetty) ovat alueella
167–106 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐ denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja
Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti (so‐
veltuvan version mukaan), ottaen
huomioon auton paino käyttökun‐
nossa säädöksen mukaisesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta ku‐
lutuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuista ar‐voista. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐ teista.
Maakaasu
Polttoaineenkulutustiedot on määri‐
tetty käyttäen referenssipolttoainetta
G20 (metaanipitoisuus
99 - 100 mooliprosenttia) säädetyissä
ajo-olosuhteissa. Alhaisemman me‐
taanipitoisuuden maakaasua käytet‐
täessä polttoaineenkulutus voi poi‐
keta ilmoitetuista arvoista.Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Maakaasumoot‐
torilla varustetuissa autoissa tarvi‐
taan erityinen hinauslaitteisto.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti teh‐
tävä jäähdytysjärjestelmään, lämpö‐
kilpiin tai muihin laitteisiin kohdistuvia
muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta.
Esim. 4 x 5 W:n tapauksessa se ha‐ vaitsee katkoksen vain, jos vain yksi
5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää hi‐
naussilmukan aukon. Jos näin käy, käytä hinaamiseen vetolaitteen kuu‐
latankoa. Pidä vetolaitteen kuula‐ tanko aina mukana autossa.

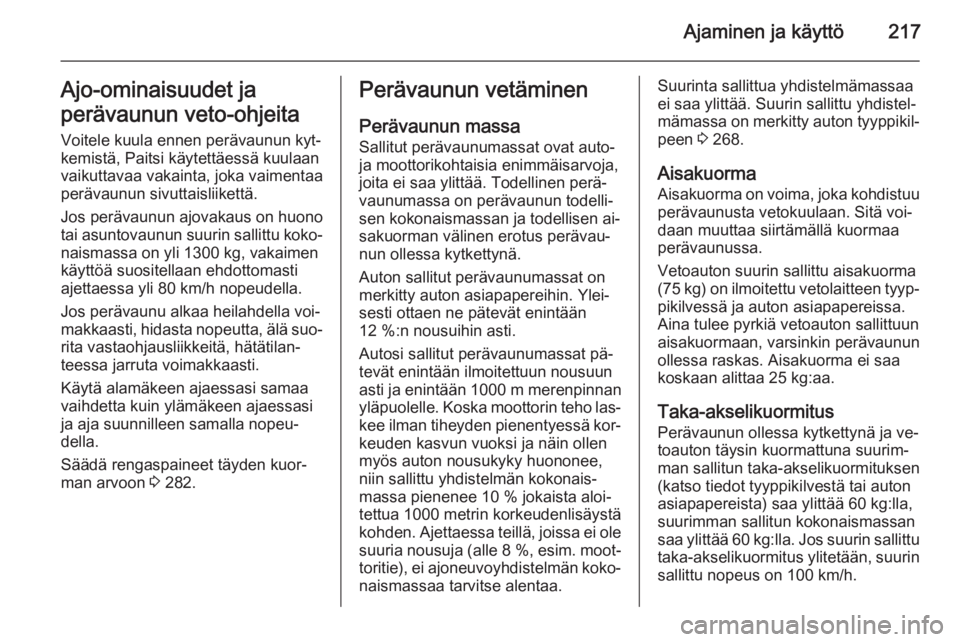

Ajaminen ja käyttö217Ajo-ominaisuudet ja
perävaunun veto-ohjeita Voitele kuula ennen perävaunun kyt‐
kemistä, Paitsi käytettäessä kuulaan
vaikuttavaa vakainta, joka vaimentaa
perävaunun sivuttaisliikettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1300 kg, vakaimen
käyttöä suositellaan ehdottomasti
ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella voi‐
makkaasti, hidasta nopeutta, älä suo‐ rita vastaohjausliikkeitä, hätätilan‐
teessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi
ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 282.Perävaunun vetäminen
Perävaunun massa
Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen ai‐
sakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat pä‐
tevät enintään ilmoitettuun nousuun
asti ja enintään 1000 m merenpinnan
yläpuolelle. Koska moottorin teho las‐
kee ilman tiheyden pienentyessä kor‐
keuden kasvun vuoksi ja näin ollen
myös auton nousukyky huononee,
niin sallittu yhdistelmän kokonais‐
massa pienenee 10 % jokaista aloi‐ tettua 1000 metrin korkeudenlisäystä
kohden. Ajettaessa teillä, joissa ei ole
suuria nousuja (alle 8 %, esim. moot‐
toritie), ei ajoneuvoyhdistelmän koko‐
naismassaa tarvitse alentaa.Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐
peen 3 268.
Aisakuorma
Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä voi‐
daan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐ pikilvessä ja auton asiapapereissa.
Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.
Taka-akselikuormitus Perävaunun ollessa kytkettynä ja ve‐
toauton täysin kuormattuna suurim‐
man sallitun taka-akselikuormituksen
(katso tiedot tyyppikilvestä tai auton
asiapapereista) saa ylittää 60 kg:lla,
suurimman sallitun kokonaismassan
saa ylittää 60 kg:lla. Jos suurin sallittu
taka-akselikuormitus ylitetään, suurin
sallittu nopeus on 100 km/h.

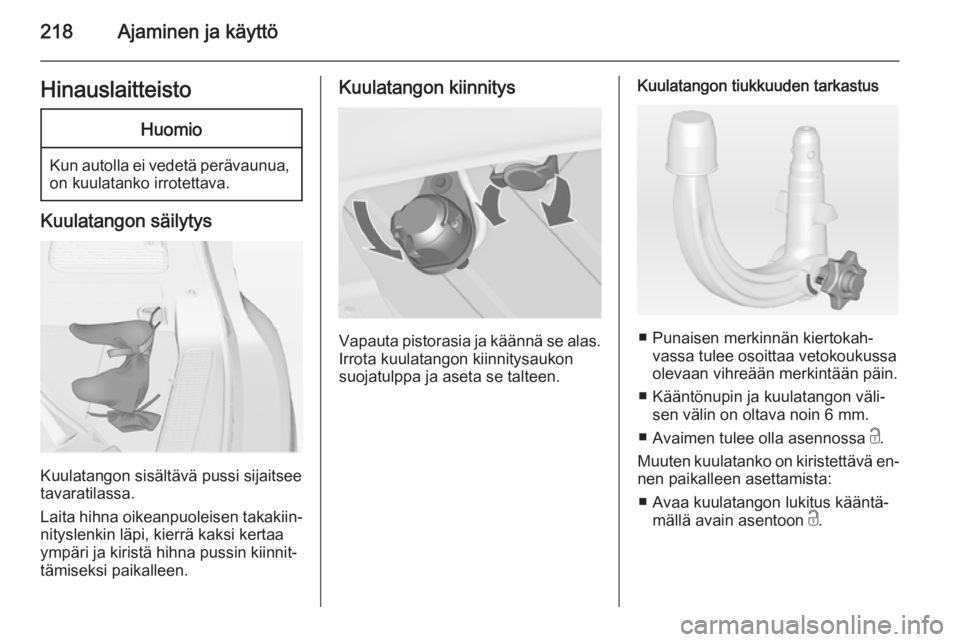

218Ajaminen ja käyttöHinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua,on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatangon sisältävä pussi sijaitsee
tavaratilassa.
Laita hihna oikeanpuoleisen takakiin‐
nityslenkin läpi, kierrä kaksi kertaa
ympäri ja kiristä hihna pussin kiinnit‐
tämiseksi paikalleen.
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
■ Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokoukussa
olevaan vihreään merkintään päin.
■ Kääntönupin ja kuulatangon väli‐ sen välin on oltava noin 6 mm.
■ Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä en‐ nen paikalleen asettamista:
■ Avaa kuulatangon lukitus kääntä‐ mällä avain asentoon c.
