Vožnja i rukovanje169
Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor.
■ Sustav stop-start ručno je isključen
■ poklopac motornog prostora je otvoren
■ sigurnosni pojas vozača nije zakopčan i vrata vozača su
otvorena
■ temperatura motora je preniska
■ razina napunjenosti akumulatora vozila je ispod zadane razine
■ podtlak u kočnicama nije dovoljan
■ vozilo je voženo najmanje brzinom hodanja
■ automatski klima uređaj traži pokretanje motora
■ klima uređaj je ručno uključen
Ako poklopac motornog prostora nije u potpunosti zatvoren, prikazat će seporuka upozorenja na informacijskom centru vozača.U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, na primjer prijenosnog CD
uređaja, moguće je primijetiti kraći
pad napona tijekom ponovnog
pokretanja motora.
Parkiranje ■ Ne parkirajte vozilo na lako zapaljivoj površini. Visoke
temperature ispušnog sustava
mogu zapaliti površinu.
■ Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu kočnicu zategnite
bez pritiskanja osigurača. Na
uzbrdici ili nizbrdici zategnite
najjače što možete. Istovremeno
pritisnite nožnu kočnicu kako biste smanjili radnu silu.
Zategnite električnu parkirnu
kočnicu povlačenjem prekidača m
i držite tako otprilike
jednu sekundu. Mora se upaliti
kontrolno svjetlo m.
■ Isključite motor i kontakt. Okrenite kolo upravljača dok se ne zaključa.■Ako je vozilo na ravnoj površini ili na
uzbrdici, odaberite prvi stupanjprijenosa ili postavite polugu
mjenjača u P prije isključivanja
kontakta. Na uzbrdici, zakrenite
prednje kotače od rubnjaka.
Ako je vozilo na nizbrdici, odaberite
stupanj prijenosa za vožnju unatrag
ili postavite polugu mjenjača u P
prije isključivanja kontakta. Prednje kotače zakrenite prema rubnjaku.
■ Zaključajte vozilo i aktivirajte protuprovalni alarmni sustav.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.

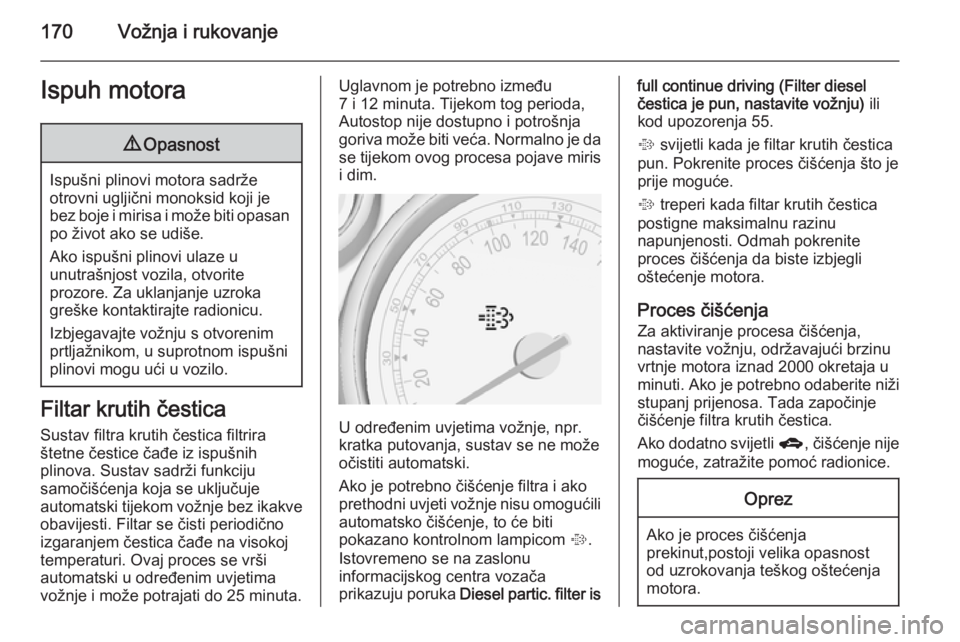

170Vožnja i rukovanjeIspuh motora9Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar krutih čestica
Sustav filtra krutih čestica filtrira
štetne čestice čađe iz ispušnih
plinova. Sustav sadrži funkciju
samočišćenja koja se uključuje
automatski tijekom vožnje bez ikakve obavijesti. Filtar se čisti periodično
izgaranjem čestica čađe na visokoj
temperaturi. Ovaj proces se vrši
automatski u određenim uvjetima
vožnje i može potrajati do 25 minuta.
Uglavnom je potrebno između
7 i 12 minuta. Tijekom tog perioda,
Autostop nije dostupno i potrošnja
goriva može biti veća. Normalno je da
se tijekom ovog procesa pojave miris
i dim.
U određenim uvjetima vožnje, npr.
kratka putovanja, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
pokazano kontrolnom lampicom %.
Istovremeno se na zaslonu
informacijskog centra vozača
prikazuju poruka Diesel partic. filter is
full continue driving (Filter diesel
čestica je pun, nastavite vožnju) ili
kod upozorenja 55.
% svijetli kada je filtar krutih čestica
pun. Pokrenite proces čišćenja što je
prije moguće.
% treperi kada filtar krutih čestica
postigne maksimalnu razinu
napunjenosti. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Proces čišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2000 okretaja u
minuti. Ako je potrebno odaberite niži stupanj prijenosa. Tada započinje
čišćenje filtra krutih čestica.
Ako dodatno svijetli g, čišćenje nije
moguće, zatražite pomoć radionice.Oprez
Ako je proces čišćenja
prekinut,postoji velika opasnost
od uzrokovanja teškog oštećenja
motora.

Vožnja i rukovanje171

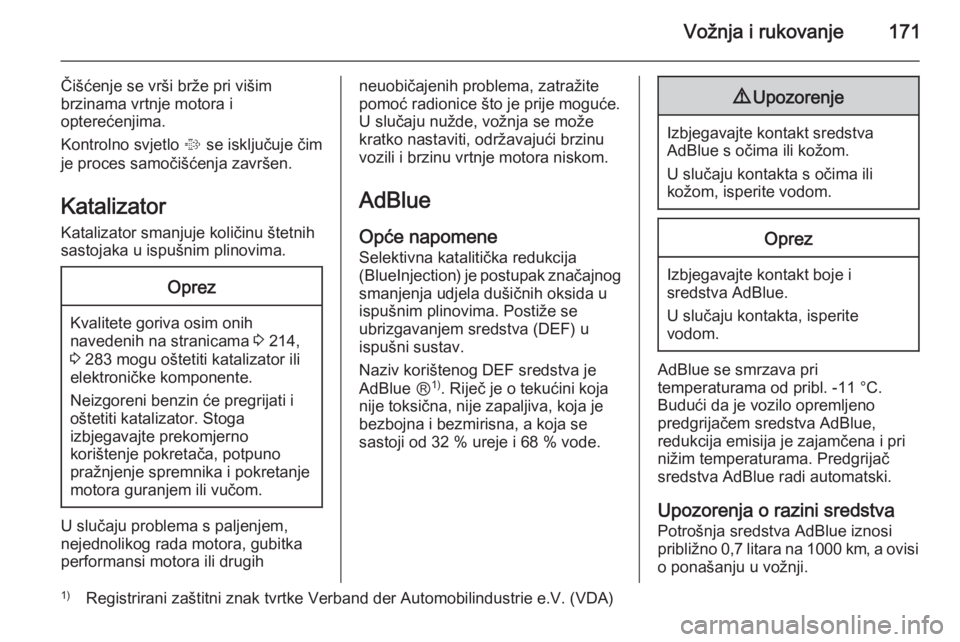

Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.
Kontrolno svjetlo % se isključuje čim
je proces samočišćenja završen.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 214,
3 283 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
AdBlue
Opće napomene Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u ispušnim plinovima. Postiže se
ubrizgavanjem sredstva (DEF) u
ispušni sustav.
Naziv korištenog DEF sredstva je
AdBlue Ⓡ 1)
. Riječ je o tekućini koja
nije toksična, nije zapaljiva, koja je
bezbojna i bezmirisna, a koja se
sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue iznosi
približno 0,7 litara na 1000 km, a ovisi
o ponašanju u vožnji.
1) Registrirani zaštitni znak tvrtke Verband der Automobilindustrie e.V. (VDA)

172Vožnja i rukovanje

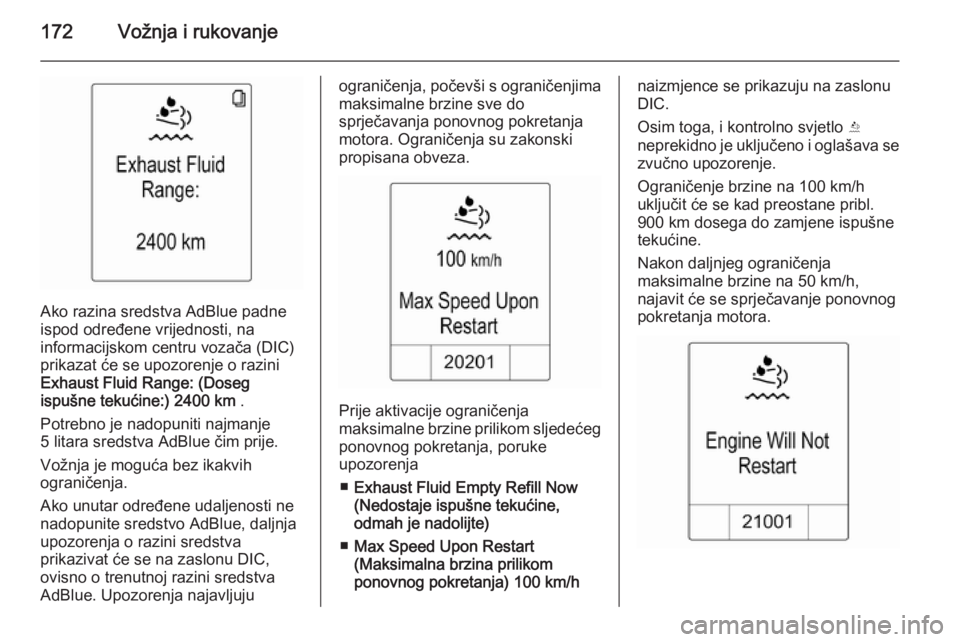

Ako razina sredstva AdBlue padne
ispod određene vrijednosti, na
informacijskom centru vozača (DIC)
prikazat će se upozorenje o razini
Exhaust Fluid Range: (Doseg
ispušne tekućine:) 2400 km .
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue čim prije.
Vožnja je moguća bez ikakvih
ograničenja.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja o razini sredstva
prikazivat će se na zaslonu DIC,
ovisno o trenutnoj razini sredstva
AdBlue. Upozorenja najavljuju
ograničenja, počevši s ograničenjima
maksimalne brzine sve do
sprječavanja ponovnog pokretanja motora. Ograničenja su zakonski
propisana obveza.
Prije aktivacije ograničenja
maksimalne brzine prilikom sljedećeg
ponovnog pokretanja, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nedostaje ispušne tekućine,
odmah je nadolijte)
■ Max Speed Upon Restart
(Maksimalna brzina prilikom
ponovnog pokretanja) 100 km/h
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, i kontrolno svjetlo Y
neprekidno je uključeno i oglašava se
zvučno upozorenje.
Ograničenje brzine na 100 km/h
uključit će se kad preostane pribl.
900 km dosega do zamjene ispušne tekućine.
Nakon daljnjeg ograničenja
maksimalne brzine na 50 km/h,
najavit će se sprječavanje ponovnog
pokretanja motora.

Vožnja i rukovanje173
Prije nego se aktivira sprječavanje
ponovnog pokretanja motora, poruke upozorenja
■ Exhaust Fluid Empty Refill Now
(Nedostaje ispušne tekućine,
odmah je nadolijte)
■ Speed Limited to (Ograničenje
brzine od) 50 km/h
■ Engine Will Not Restart (Motor nije
moguće ponovno pokrenuti)
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, i kontrolno svjetlo Y
neprekidno treperi i uzastopno se
oglašava zvučno upozorenje.
Za ponovno pokretanje motora
spremnik treba napuniti sredstvom
AdBlue.Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Za nadolijevanje koristite samo
označene spremnike sredstva
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare se sakupljaju u spremniku i ne izlaze.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
Napomena
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue prilikom
ponovnog punjenja. U suprotnom,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižim od -11 °C,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue. U
tom slučaju, parkirajte vozilo na
mjestu s većom temperaturom sve
dok se AdBlue ne pretvori u
tekućinu.
Napomena
Prilikom odvijanja zaštitnog čepa od nalijevnog grla, pare sumpora moglebi izaći. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Nalijevno grlo za sredstvo AdBlue
nalazi se iza vratašca otvora za
punjenje goriva.
Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.

174Vožnja i rukovanje

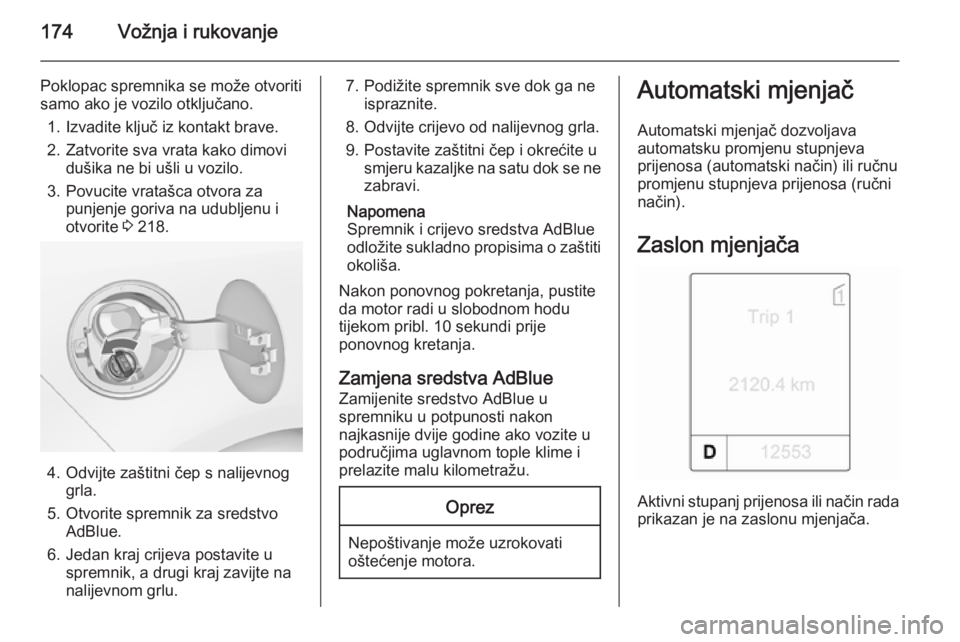

Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Povucite vratašca otvora za punjenje goriva na udubljenu i
otvorite 3 218.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Podižite spremnik sve dok ga ne ispraznite.
8. Odvijte crijevo od nalijevnog grla. 9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se ne
zabravi.
Napomena
Spremnik i crijevo sredstva AdBlue
odložite sukladno propisima o zaštiti okoliša.
Nakon ponovnog pokretanja, pustite
da motor radi u slobodnom hodu
tijekom pribl. 10 sekundi prije
ponovnog kretanja.
Zamjena sredstva AdBlue Zamijenite sredstvo AdBlue u
spremniku u potpunosti nakon
najkasnije dvije godine ako vozite u
područjima uglavnom tople klime i
prelazite malu kilometražu.Oprez
Nepoštivanje može uzrokovati
oštećenje motora.
Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na zaslonu mjenjača.

Vožnja i rukovanje175Poluga mjenjačaP=položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR=stupanj za vožnju unatrag,
odaberite samo kad vozilo
mirujeN=prazni hodD=automatski način rada sa svim
stupnjevima prijenosa
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako ručica mjenjača nije u P kada je
kontakt isključen, kontrolne lampice
j i P trepere.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu prije pokretanja.
Ne ubrzavajte za vrijeme odabira
stupnja prijenosa. Nikada ne pritišćite papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi
u položaju P.

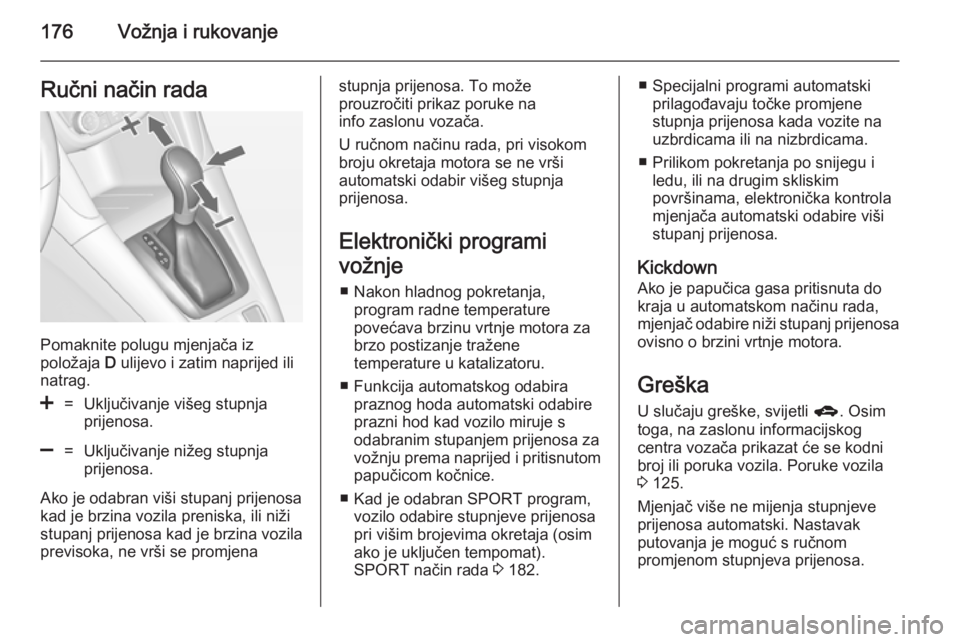

176Vožnja i rukovanjeRučni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo i zatim naprijed ili
natrag.
<=Uključivanje višeg stupnja
prijenosa.]=Uključivanje nižeg stupnja
prijenosa.
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
info zaslonu vozača.
U ručnom načinu rada, pri visokom
broju okretaja motora se ne vrši
automatski odabir višeg stupnja
prijenosa.
Elektronički programi
vožnje ■ Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
■ Funkcija automatskog odabira praznog hoda automatski odabire
prazni hod kad vozilo miruje s
odabranim stupanjem prijenosa za
vožnju prema naprijed i pritisnutom
papučicom kočnice.
■ Kad je odabran SPORT program, vozilo odabire stupnjeve prijenosa
pri višim brojevima okretaja (osim
ako je uključen tempomat).
SPORT način rada 3 182.■ Specijalni programi automatski
prilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
■ Prilikom pokretanja po snijegu i ledu, ili na drugim skliskim
površinama, elektronička kontrola mjenjača automatski odabire viši
stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Greška
U slučaju greške, svijetli g. Osim
toga, na zaslonu informacijskog
centra vozača prikazat će se kodni
broj ili poruka vozila. Poruke vozila
3 125.
Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.

Vožnja i rukovanje177
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanja
električnom energijom U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 268.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Umetnite odvijač u otvor što je više moguće i pomaknite polugu
mjenjača iz položaja P ili N. Ako
se ponovno odabere P ili N,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

178Vožnja i rukovanjeRučni mjenjač
Za odabir stupnja za vožnju unatrag,
kad vozilo miruje pričekajte
3 sekunde nakon pritiskanja papučice spojke i zatim pritisnite osigurač na
poluzi mjenjača i odaberite stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
proklizava.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 113.
Sustav protiv blokiranja
kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.
