Sėdynės, atramos599Perspėjimas
Erdvė, kurioje prisipučia oro
pagalvė, turi būti laisva.
Kabliukai stogo rėmo rankenėlėse yra skirti lengvų rūbų pakabinimui
be pakabo. Draudžiama šiuose
drabužiuose laikyti kokius nors
daiktus.

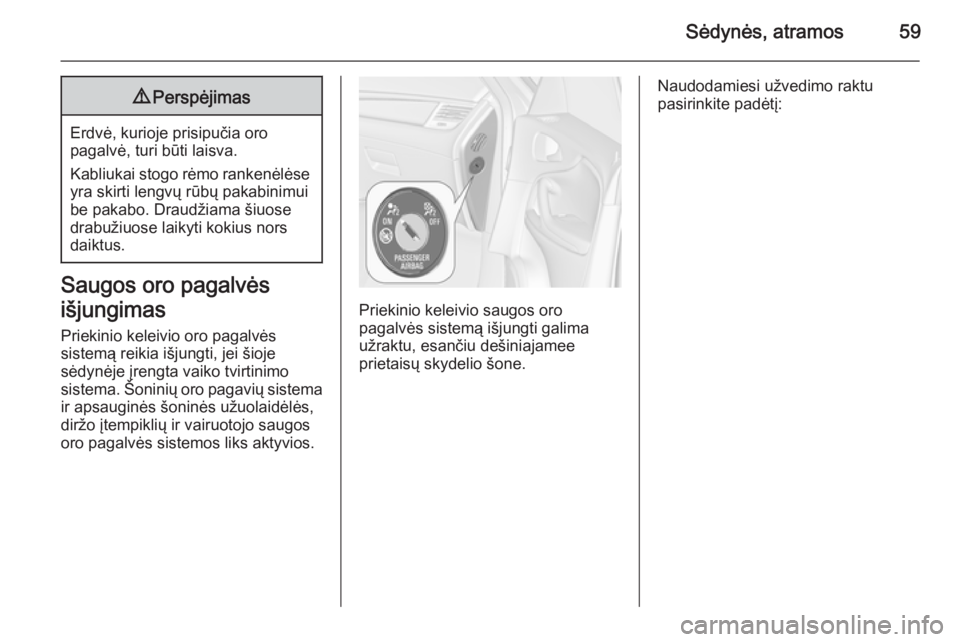

Saugos oro pagalvės
išjungimas
Priekinio keleivio oro pagalvės
sistemą reikia išjungti, jei šioje
sėdynėje įrengta vaiko tvirtinimo
sistema. Šoninių oro pagavių sistema
ir apsauginės šoninės užuolaidėlės,
diržo įtempiklių ir vairuotojo saugos
oro pagalvės sistemos liks aktyvios.
Priekinio keleivio saugos oro
pagalvės sistemą išjungti galima
užraktu, esančiu dešiniajamee
prietaisų skydelio šone.
Naudodamiesi užvedimo raktu
pasirinkite padėtį:

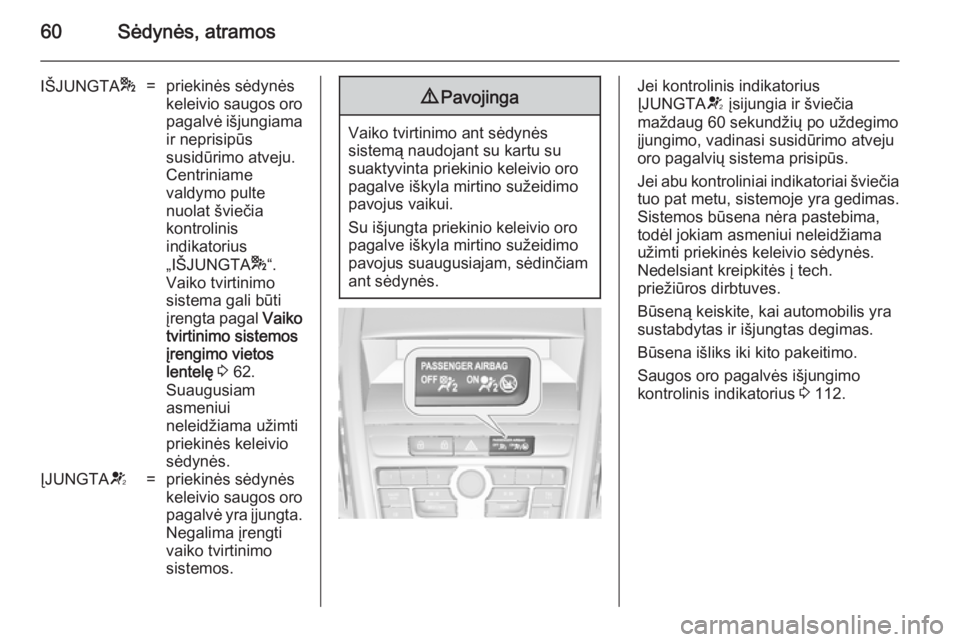

60Sėdynės, atramos
IŠJUNGTA*=priekinės sėdynės
keleivio saugos oro
pagalvė išjungiama ir neprisipūs
susidūrimo atveju.
Centriniame
valdymo pulte
nuolat šviečia
kontrolinis
indikatorius
„IŠJUNGTA *“.
Vaiko tvirtinimo
sistema gali būti
įrengta pagal Vaiko
tvirtinimo sistemos
įrengimo vietos
lentelę 3 62.
Suaugusiam
asmeniui
neleidžiama užimti
priekinės keleivio
sėdynės.ĮJUNGTA V=priekinės sėdynės
keleivio saugos oro
pagalvė yra įjungta.
Negalima įrengti
vaiko tvirtinimo
sistemos.9 Pavojinga
Vaiko tvirtinimo ant sėdynės
sistemą naudojant su kartu su
suaktyvinta priekinio keleivio oro pagalve iškyla mirtino sužeidimo
pavojus vaikui.
Su išjungta priekinio keleivio oro
pagalve iškyla mirtino sužeidimo
pavojus suaugusiajam, sėdinčiam
ant sėdynės.
Jei kontrolinis indikatorius
ĮJUNGTA V įsijungia ir šviečia
maždaug 60 sekundžių po uždegimo
įjungimo, vadinasi susidūrimo atveju
oro pagalvių sistema prisipūs.
Jei abu kontroliniai indikatoriai šviečia
tuo pat metu, sistemoje yra gedimas.
Sistemos būsena nėra pastebima,
todėl jokiam asmeniui neleidžiama
užimti priekinės keleivio sėdynės.
Nedelsiant kreipkitės į tech.
priežiūros dirbtuves.
Būseną keiskite, kai automobilis yra
sustabdytas ir išjungtas degimas.
Būsena išliks iki kito pakeitimo.
Saugos oro pagalvės išjungimo
kontrolinis indikatorius 3 112.

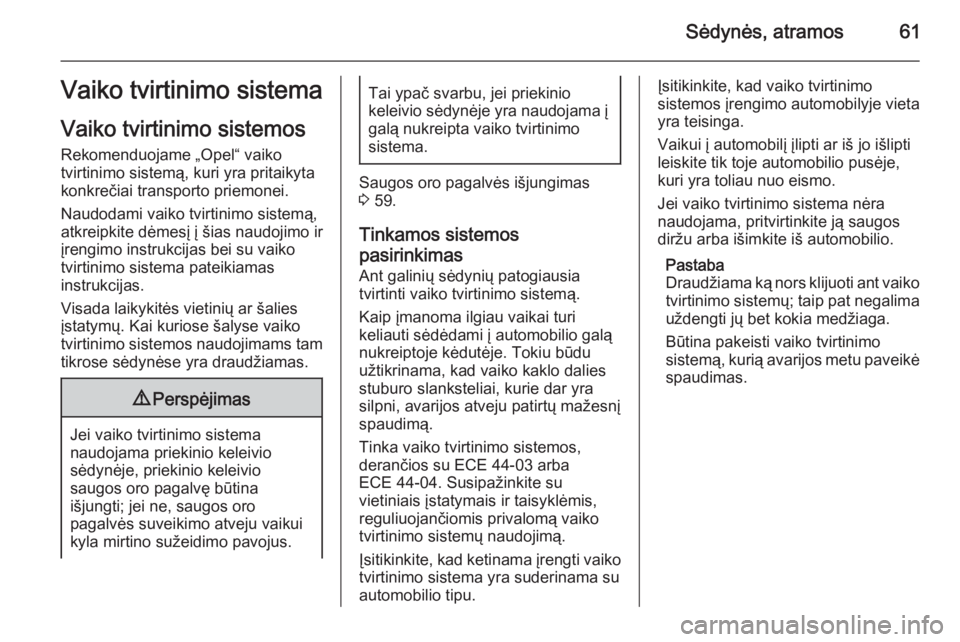

Sėdynės, atramos61Vaiko tvirtinimo sistema
Vaiko tvirtinimo sistemos Rekomenduojame „Opel“ vaiko
tvirtinimo sistemą, kuri yra pritaikyta
konkrečiai transporto priemonei.
Naudodami vaiko tvirtinimo sistemą,
atkreipkite dėmesį į šias naudojimo ir įrengimo instrukcijas bei su vaiko
tvirtinimo sistema pateikiamas
instrukcijas.
Visada laikykitės vietinių ar šalies
įstatymų. Kai kuriose šalyse vaiko
tvirtinimo sistemos naudojimams tam tikrose sėdynėse yra draudžiamas.9 Perspėjimas
Jei vaiko tvirtinimo sistema
naudojama priekinio keleivio
sėdynėje, priekinio keleivio
saugos oro pagalvę būtina
išjungti; jei ne, saugos oro
pagalvės suveikimo atveju vaikui
kyla mirtino sužeidimo pavojus.
Tai ypač svarbu, jei priekinio
keleivio sėdynėje yra naudojama į galą nukreipta vaiko tvirtinimo
sistema.
Saugos oro pagalvės išjungimas
3 59.
Tinkamos sistemos
pasirinkimas
Ant galinių sėdynių patogiausia
tvirtinti vaiko tvirtinimo sistemą.
Kaip įmanoma ilgiau vaikai turi
keliauti sėdėdami į automobilio galą
nukreiptoje kėdutėje. Tokiu būdu
užtikrinama, kad vaiko kaklo dalies
stuburo slanksteliai, kurie dar yra
silpni, avarijos atveju patirtų mažesnį
spaudimą.
Tinka vaiko tvirtinimo sistemos,
derančios su ECE 44-03 arba
ECE 44-04. Susipažinkite su
vietiniais įstatymais ir taisyklėmis,
reguliuojančiomis privalomą vaiko
tvirtinimo sistemų naudojimą.
Įsitikinkite, kad ketinama įrengti vaiko
tvirtinimo sistema yra suderinama su
automobilio tipu.
Įsitikinkite, kad vaiko tvirtinimo
sistemos įrengimo automobilyje vieta
yra teisinga.
Vaikui į automobilį įlipti ar iš jo išlipti
leiskite tik toje automobilio pusėje,
kuri yra toliau nuo eismo.
Jei vaiko tvirtinimo sistema nėra
naudojama, pritvirtinkite ją saugos
diržu arba išimkite iš automobilio.
Pastaba
Draudžiama ką nors klijuoti ant vaiko tvirtinimo sistemų; taip pat negalima
uždengti jų bet kokia medžiaga.
Būtina pakeisti vaiko tvirtinimo
sistemą, kurią avarijos metu paveikė spaudimas.

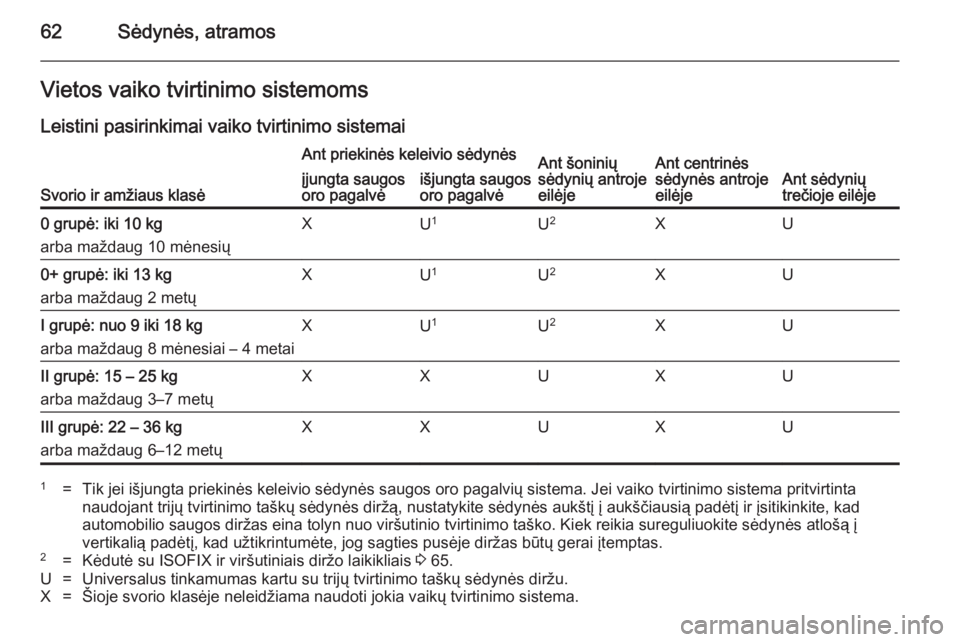

62Sėdynės, atramosVietos vaiko tvirtinimo sistemoms
Leistini pasirinkimai vaiko tvirtinimo sistemai
Svorio ir amžiaus klasė
Ant priekinės keleivio sėdynėsAnt šoninių
sėdynių antroje
eilėjeAnt centrinės
sėdynės antroje
eilėjeAnt sėdynių
trečioje eilėje
įjungta saugos
oro pagalvėišjungta saugos
oro pagalvė0 grupė: iki 10 kg
arba maždaug 10 mėnesiųXU 1U 2XU0+ grupė: iki 13 kg
arba maždaug 2 metųXU 1U2XUI grupė: nuo 9 iki 18 kg
arba maždaug 8 mėnesiai – 4 metaiXU 1U2XUII grupė: 15 – 25 kg
arba maždaug 3–7 metųXXUXUIII grupė: 22 – 36 kg
arba maždaug 6–12 metųXXUXU1=Tik jei išjungta priekinės keleivio sėdynės saugos oro pagalvių sistema. Jei vaiko tvirtinimo sistema pritvirtinta
naudojant trijų tvirtinimo taškų sėdynės diržą, nustatykite sėdynės aukštį į aukščiausią padėtį ir įsitikinkite, kad
automobilio saugos diržas eina tolyn nuo viršutinio tvirtinimo taško. Kiek reikia sureguliuokite sėdynės atlošą į
vertikalią padėtį, kad užtikrintumėte, jog sagties pusėje diržas būtų gerai įtemptas.2=Kėdutė su ISOFIX ir viršutiniais diržo laikikliais 3 65.U=Universalus tinkamumas kartu su trijų tvirtinimo taškų sėdynės diržu.X=Šioje svorio klasėje neleidžiama naudoti jokia vaikų tvirtinimo sistema.

Sėdynės, atramos63

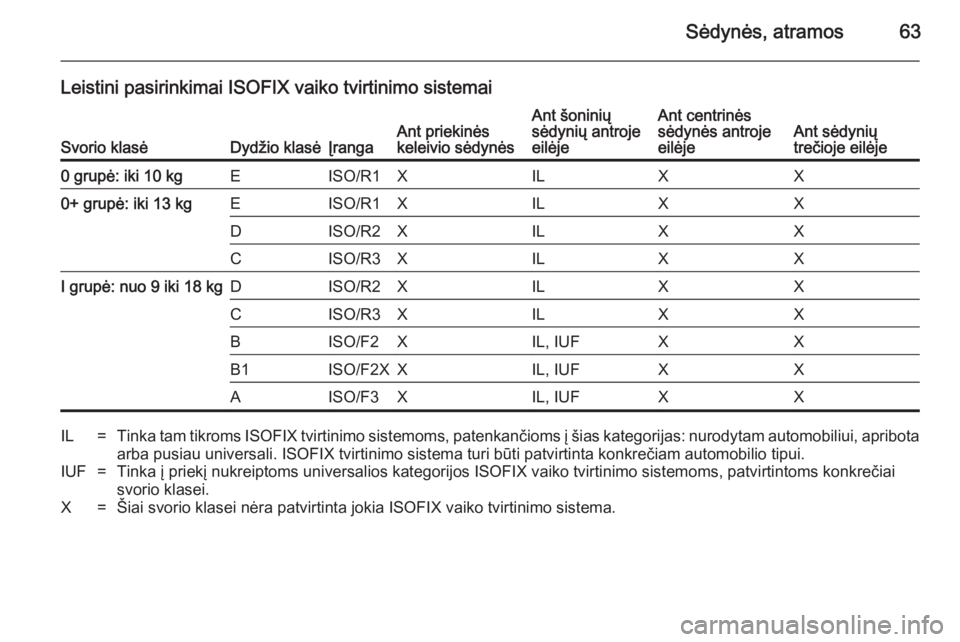

Leistini pasirinkimai ISOFIX vaiko tvirtinimo sistemai
Svorio klasėDydžio klasėĮrangaAnt priekinės
keleivio sėdynėsAnt šoninių
sėdynių antroje
eilėjeAnt centrinės
sėdynės antroje
eilėjeAnt sėdynių
trečioje eilėje0 grupė: iki 10 kgEISO/R1XILXX0+ grupė: iki 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXI grupė: nuo 9 iki 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXIL=Tinka tam tikroms ISOFIX tvirtinimo sistemoms, patenkančioms į šias kategorijas: nurodytam automobiliui, apribota
arba pusiau universali. ISOFIX tvirtinimo sistema turi būti patvirtinta konkrečiam automobilio tipui.IUF=Tinka į priekį nukreiptoms universalios kategorijos ISOFIX vaiko tvirtinimo sistemoms, patvirtintoms konkrečiai svorio klasei.X=Šiai svorio klasei nėra patvirtinta jokia ISOFIX vaiko tvirtinimo sistema.

64Sėdynės, atramos

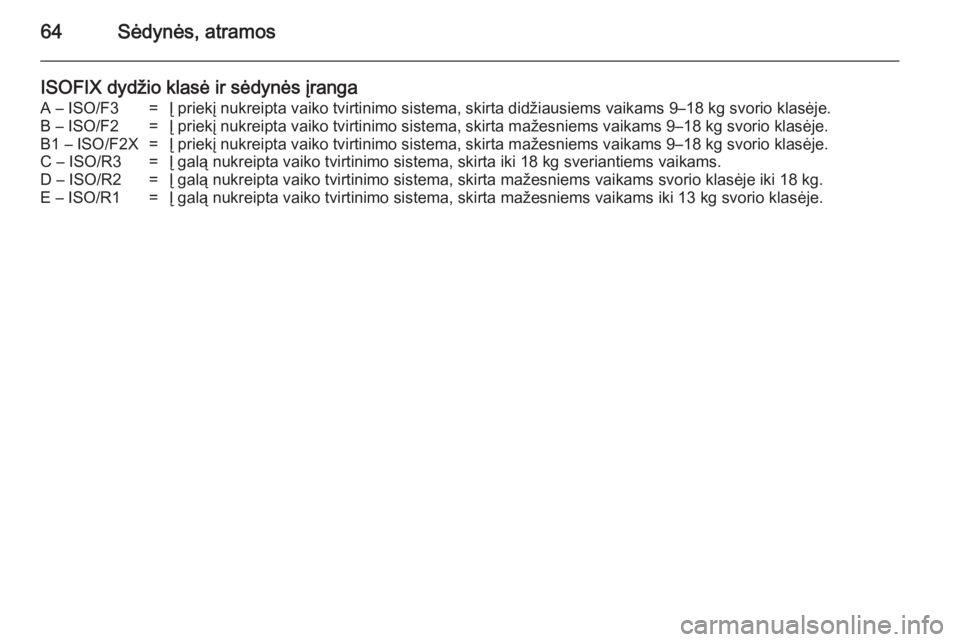

ISOFIX dydžio klasė ir sėdynės įrangaA – ISO/F3=Į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9–18 kg svorio klasėje.B – ISO/F2=Į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.B1 – ISO/F2X=Į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.C – ISO/R3=Į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikams.D – ISO/R2=Į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kg.E – ISO/R1=Į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams iki 13 kg svorio klasėje.

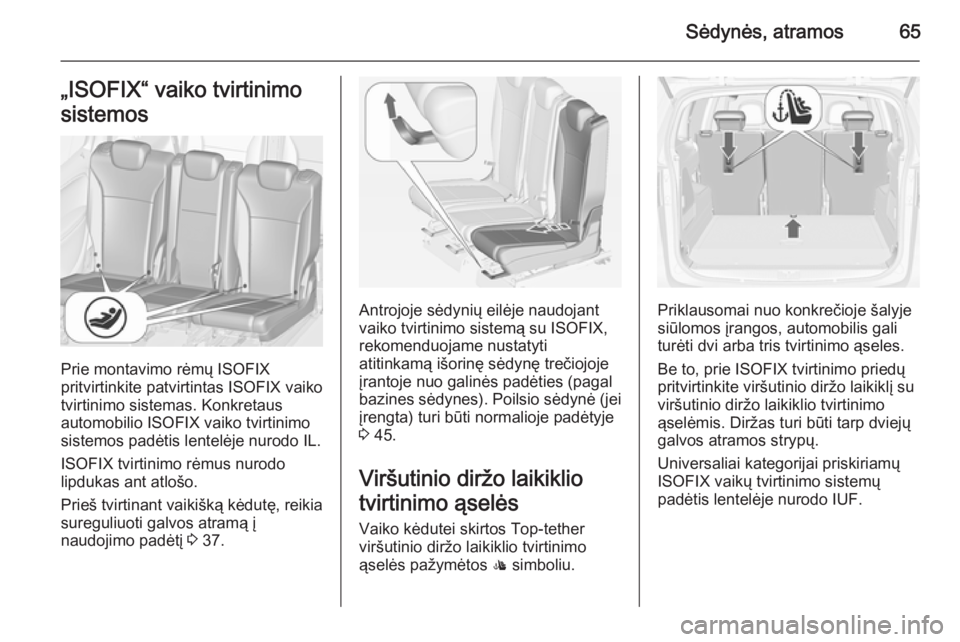

Sėdynės, atramos65„ISOFIX“ vaiko tvirtinimo
sistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
Prieš tvirtinant vaikišką kėdutę, reikia sureguliuoti galvos atramą į
naudojimo padėtį 3 37.
Antrojoje sėdynių eilėje naudojant
vaiko tvirtinimo sistemą su ISOFIX,
rekomenduojame nustatyti
atitinkamą išorinę sėdynę trečiojoje
įrantoje nuo galinės padėties (pagal
bazines sėdynes). Poilsio sėdynė (jei
įrengta) turi būti normalioje padėtyje
3 45.
Viršutinio diržo laikiklio
tvirtinimo ąselės Vaiko kėdutei skirtos Top-tether
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos : simboliu.Priklausomai nuo konkrečioje šalyje
siūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

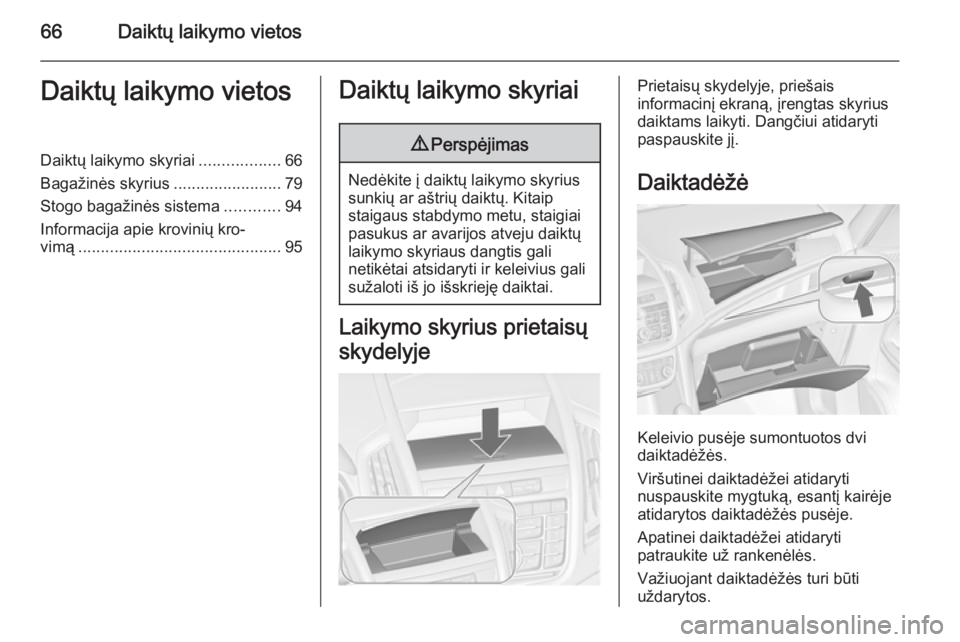

66Daiktų laikymo vietosDaiktų laikymo vietosDaiktų laikymo skyriai..................66
Bagažinės skyrius ........................79
Stogo bagažinės sistema ............94
Informacija apie krovinių kro‐ vimą ............................................. 95Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Laikymo skyrius prietaisų
skydelyje
Prietaisų skydelyje, priešais
informacinį ekraną, įrengtas skyrius
daiktams laikyti. Dangčiui atidaryti
paspauskite jį.
Daiktadėžė
Keleivio pusėje sumontuotos dvi
daiktadėžės.
Viršutinei daiktadėžei atidaryti
nuspauskite mygtuką, esantį kairėje
atidarytos daiktadėžės pusėje.
Apatinei daiktadėžei atidaryti
patraukite už rankenėlės.
Važiuojant daiktadėžės turi būti
uždarytos.

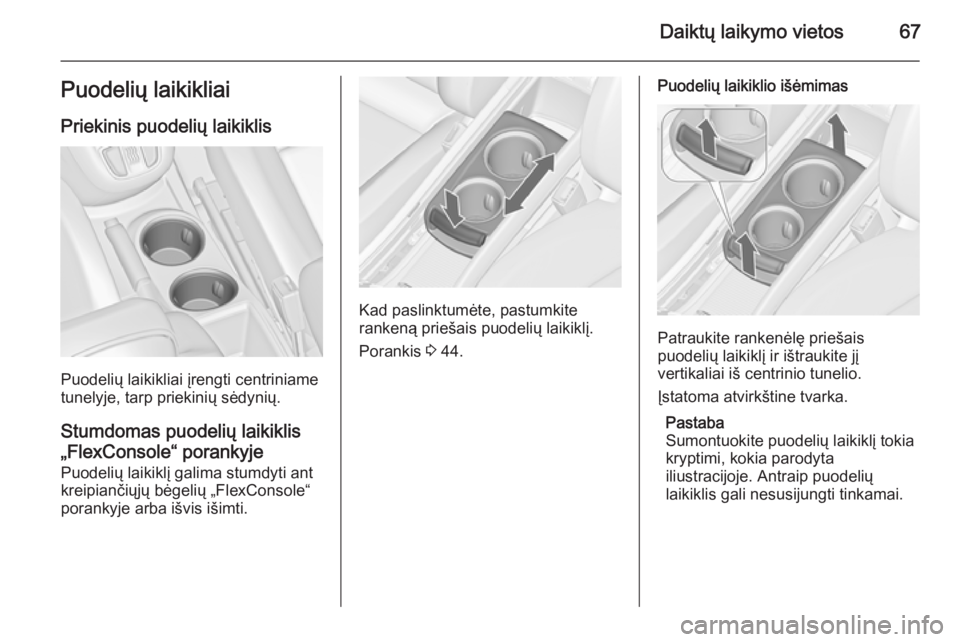

Daiktų laikymo vietos67Puodelių laikikliaiPriekinis puodelių laikiklis
Puodelių laikikliai įrengti centriniame
tunelyje, tarp priekinių sėdynių.
Stumdomas puodelių laikiklis
„FlexConsole“ porankyje
Puodelių laikiklį galima stumdyti ant
kreipiančiųjų bėgelių „FlexConsole“
porankyje arba išvis išimti.
Kad paslinktumėte, pastumkite
rankeną priešais puodelių laikiklį.
Porankis 3 44.
Puodelių laikiklio išėmimas
Patraukite rankenėlę priešais
puodelių laikiklį ir ištraukite jį
vertikaliai iš centrinio tunelio.
Įstatoma atvirkštine tvarka.
Pastaba
Sumontuokite puodelių laikiklį tokia
kryptimi, kokia parodyta
iliustracijoje. Antraip puodelių
laikiklis gali nesusijungti tinkamai.

68Daiktų laikymo vietos
Galinis puodelių laikiklis
Dar vienas puodelių laikiklis įrengtas
tarp trečiosios eilės sėdynių.
Butelių laikiklis Priekinių ir galinių durelių kišenės
suprojektuotos laikyti butelius.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.
Durelių daiktadėžė
Priekinių durelių apdailoje įrengtos
nedidelės kišenėlės, pvz.,
mobiliesiems telefonams.
Viršutinė saugykla
Daiktadėžei atidaryti spustelėkite
mygtuką.
Į šią daiktadėžę galima dėti ne
daugiau kaip 0,2 kg.
