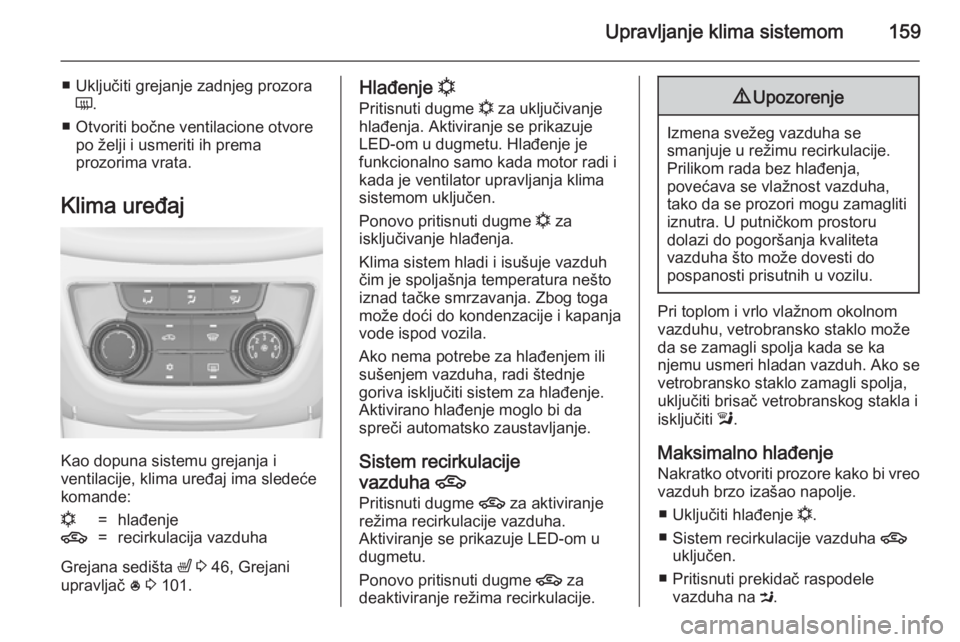

Upravljanje klima sistemom159
■ Uključiti grejanje zadnjeg prozoraÜ .
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n=hlađenje4=recirkulacija vazduha
Grejana sedišta ß 3 46, Grejani
upravljač * 3 101.
Hlađenje n
Pritisnuti dugme n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje moglo bi da
spreči automatsko zaustavljanje.
Sistem recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Pri toplom i vrlo vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti l.
Maksimalno hlađenje Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Uključiti hlađenje n.
■ Sistem recirkulacije vazduha 4
uključen.
■ Pritisnuti prekidač raspodele vazduha na M.

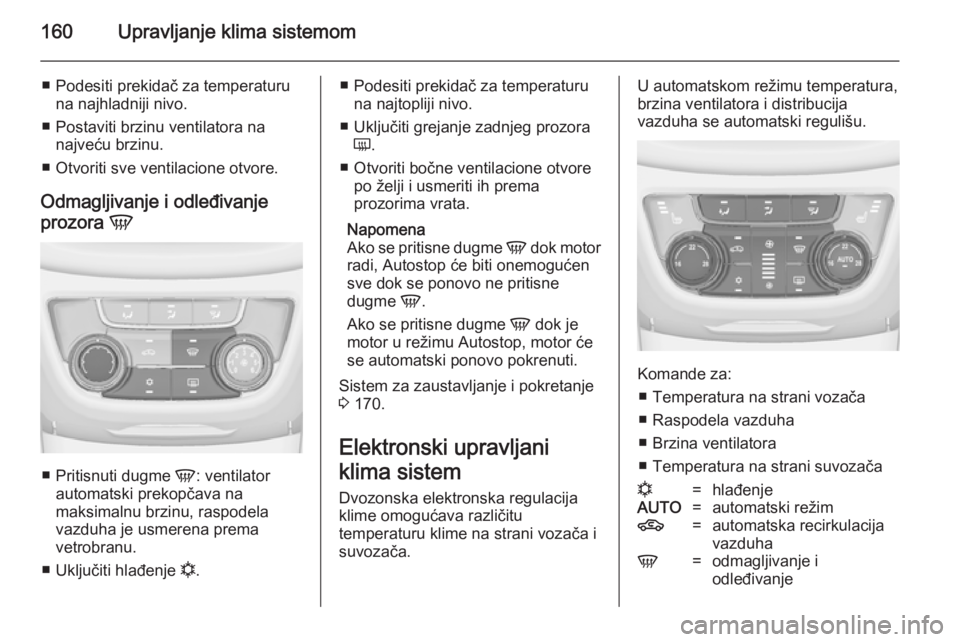

160Upravljanje klima sistemom
■ Podesiti prekidač za temperaturuna najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora V
■
Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Uključiti hlađenje n.
■ Podesiti prekidač za temperaturu
na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü .
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 170.
Elektronski upravljani
klima sistem
Dvozonska elektronska regulacija
klime omogućava različitu
temperaturu klime na strani vozača i
suvozača.U automatskom režimu temperatura,
brzina ventilatora i distribucija
vazduha se automatski regulišu.
Komande za:
■ Temperatura na strani vozača
■ Raspodela vazduha
■ Brzina ventilatora
■ Temperatura na strani suvozača
n=hlađenjeAUTO=automatski režim4=automatska recirkulacija
vazduhaV=odmagljivanje i
odleđivanje

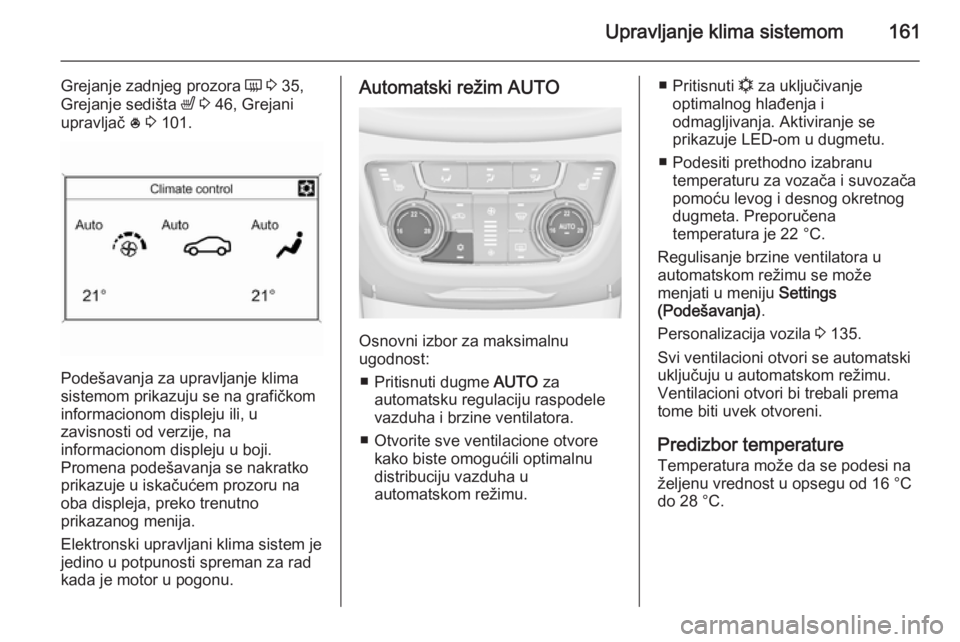

Upravljanje klima sistemom161
Grejanje zadnjeg prozora Ü 3 35,
Grejanje sedišta ß 3 46, Grejani
upravljač * 3 101.
Podešavanja za upravljanje klima
sistemom prikazuju se na grafičkom
informacionom displeju ili, u
zavisnosti od verzije, na
informacionom displeju u boji.
Promena podešavanja se nakratko
prikazuje u iskačućem prozoru na oba displeja, preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti dugme AUTO za
automatsku regulaciju raspodele
vazduha i brzine ventilatora.
■ Otvorite sve ventilacione otvore kako biste omogućili optimalnu
distribuciju vazduha u
automatskom režimu.
■ Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Podesiti prethodno izabranu temperaturu za vozača i suvozača
pomoću levog i desnog okretnog
dugmeta. Preporučena
temperatura je 22 °C.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Settings
(Podešavanja) .
Personalizacija vozila 3 135.
Svi ventilacioni otvori se automatski
uključuju u automatskom režimu.
Ventilacioni otvori bi trebali prema
tome biti uvek otvoreni.
Predizbor temperature
Temperatura može da se podesi na
željenu vrednost u opsegu od 16 °C
do 28 °C.

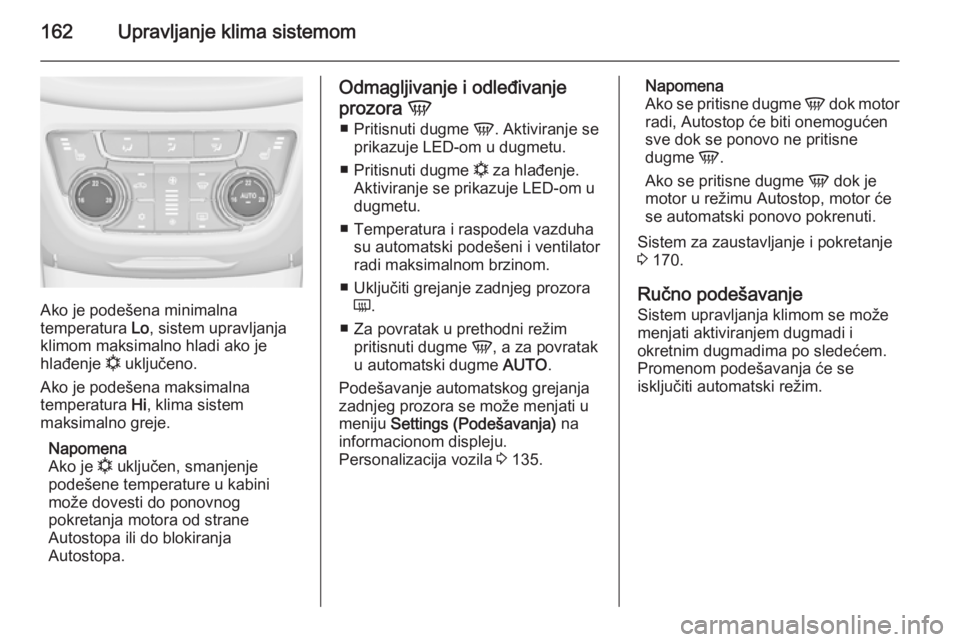

162Upravljanje klima sistemom
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Odmagljivanje i odleđivanje
prozora V
■ Pritisnuti dugme V. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Pritisnuti dugme n za hlađenje.
Aktiviranje se prikazuje LED-om u
dugmetu.
■ Temperatura i raspodela vazduha su automatski podešeni i ventilator
radi maksimalnom brzinom.
■ Uključiti grejanje zadnjeg prozora Ü .
■ Za povratak u prethodni režim pritisnuti dugme V, a za povratak
u automatski dugme AUTO.
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 135.Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 170.
Ručno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.

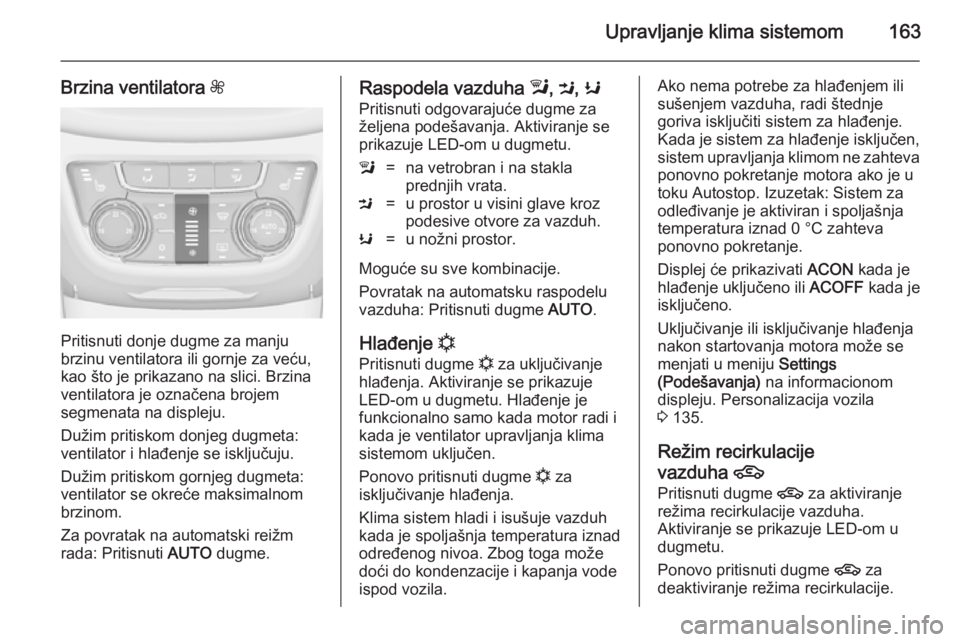

Upravljanje klima sistemom163
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO dugme.
Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.l=na vetrobran i na stakla
prednjih vrata.M=u prostor u visini glave kroz
podesive otvore za vazduh.K=u nožni prostor.
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: Pritisnuti dugme AUTO.
Hlađenje n
Pritisnuti dugme n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva
ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: Sistem za
odleđivanje je aktiviran i spoljašnja
temperatura iznad 0 °C zahteva
ponovno pokretanje.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.
Uključivanje ili isključivanje hlađenja
nakon startovanja motora može se
menjati u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila
3 135.
Režim recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.

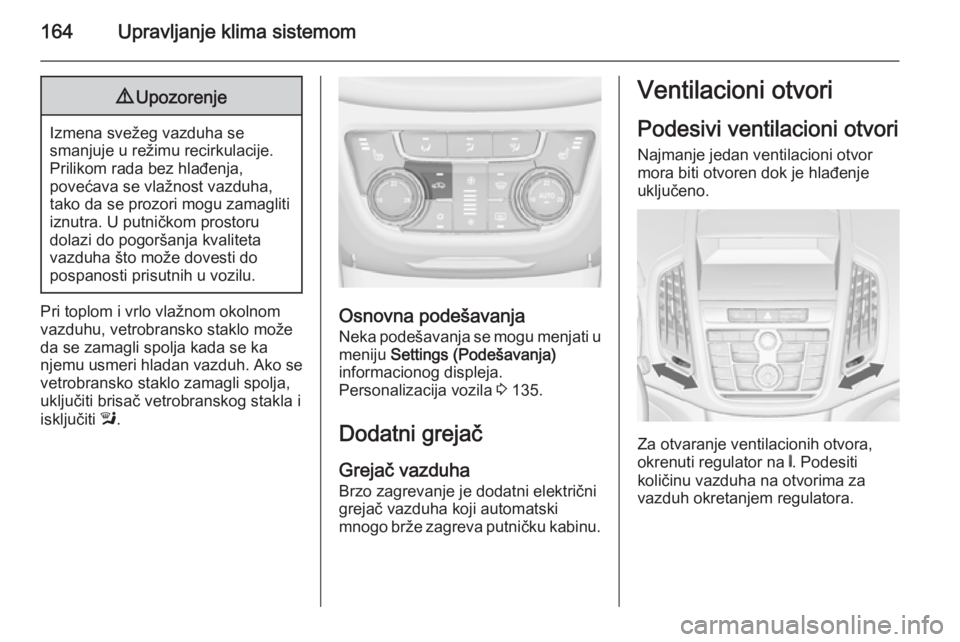

164Upravljanje klima sistemom9Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Pri toplom i vrlo vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti l.Osnovna podešavanja
Neka podešavanja se mogu menjati u meniju Settings (Podešavanja)
informacionog displeja.
Personalizacija vozila 3 135.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.
Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator na B. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.

Upravljanje klima sistemom165
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator na 7.
Ventilacioni otvori za putnike na
zadnjim sedištima nalaze se sa leve i
desne strane iza prednjih sedišta.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.

166Upravljanje klima sistemomOdržavanjeUlaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

Vožnja i rukovanje167Vožnja i rukovanjeSaveti za vožnju ......................... 167
Polazak i rukovanje ...................168
Izduvni sistem motora ................173
Automatski menjač ....................177
Ručni menjač ............................. 181
Kočnice ...................................... 181
Sistemi upravljanja vožnjom ......184
Pomoćni sistemi za vozača .......188
Gorivo ........................................ 218
Kuka za prikolicu ........................ 228Saveti za vožnju
Upravljanje vozilom Nikad se ne kretati po inerciji
kada motor ne radi (osim u režimu Autostop)
Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja,
servoupravljač). Vožnjom na ovaj
način ugrožavate sebe i druge. Svi
sistemi funkcionišu u režimu
Autostop, ali se vrši kontrolisana
redukcija sile servo upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 170.
Pojačavanje praznog hoda
Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.Na vozilima sa složenijim displejom ili složenijim kombinovanim displejom,
pojavljuje se poruka na
informacionom centru za vozača.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Upravljanje
Ako se pomoć servoupravljača izgubi zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može
upravljati ali uz dodatni napor.
Kontrolna lampica c 3 117.Pažnja
Voyila opremljena hirauličkim
servoupravljačem:
Alp se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže 15 sekundi, može
doći do kvara sistema
servoupravljača i gubitka snage
servoupravljanja.

168Vožnja i rukovanjePolazak i rukovanje
Razrada novog vozila Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja mogu biti veće,
a postupak čišćenja filtera za čestice
dizela češći. Režim Autostop može
da bude blokiran u cilju punjenja
akumulatora vozila.
Filter za čestice dizela 3 173.Položaji kontakt brave0=Kontakt isključen1=Odbravljen upravljač, kontakt
isključen2=Kontakt uključen, kod dizel
motora: predgrevanje3=Startovanje
Rezervno napajanje
isključeno Sledeći elektronski sistemi mogu da
rade sve dok se vrata vozača ne
otvore ili najviše 10 minuta nakon
isključivanja kontakta:
■ Električno upravljani prozori
■ Utičnice
Infotainment sistem nastavlja da radi
još 30 minuta ili dok se ključ ne izvadi
iz kontakt brave, bez obzira na to da
li su neka vrata otvorena.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.
