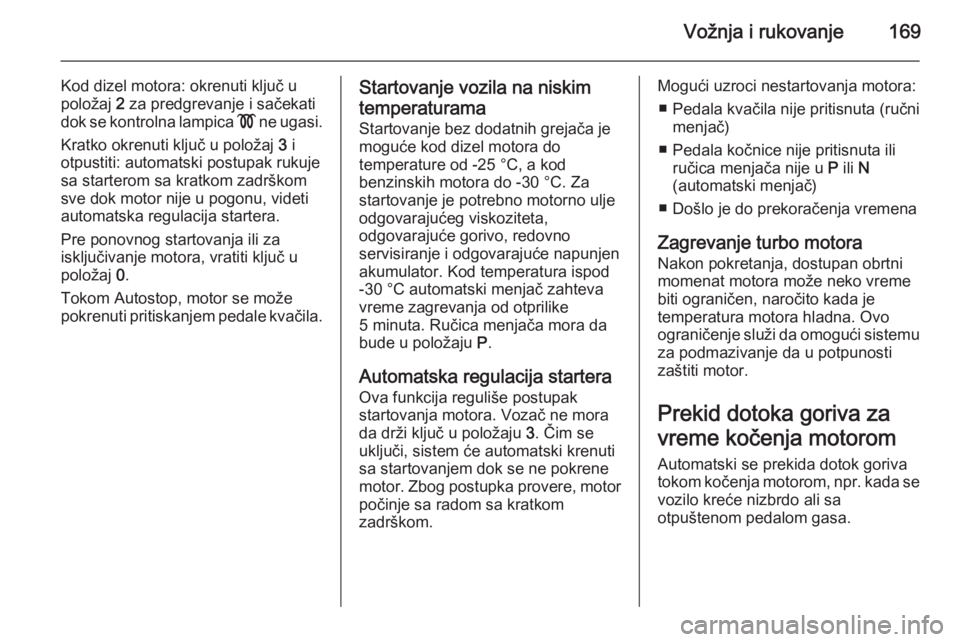

Vožnja i rukovanje169
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
automatska regulacija startera.
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u
položaj 0.
Tokom Autostop, motor se može
pokrenuti pritiskanjem pedale kvačila.Startovanje vozila na niskim
temperaturama
Startovanje bez dodatnih grejača je
moguće kod dizel motora do
temperature od -25 °С, a kod
benzinskih motora do -30 °C. Za
startovanje je potrebno motorno ulje
odgovarajućeg viskoziteta,
odgovarajuće gorivo, redovno
servisiranje i odgovarajuće napunjen
akumulator. Kod temperatura ispod
-30 °C automatski menjač zahteva
vreme zagrevanja od otprilike
5 minuta. Ručica menjača mora da
bude u položaju P.
Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.Mogući uzroci nestartovanja motora:
■ Pedala kvačila nije pritisnuta (ručni menjač)
■ Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač)
■ Došlo je do prekoračenja vremena
Zagrevanje turbo motora
Nakon pokretanja, dostupan obrtni
momenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu
za podmazivanje da u potpunosti
zaštiti motor.
Prekid dotoka goriva za
vreme kočenja motorom Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.

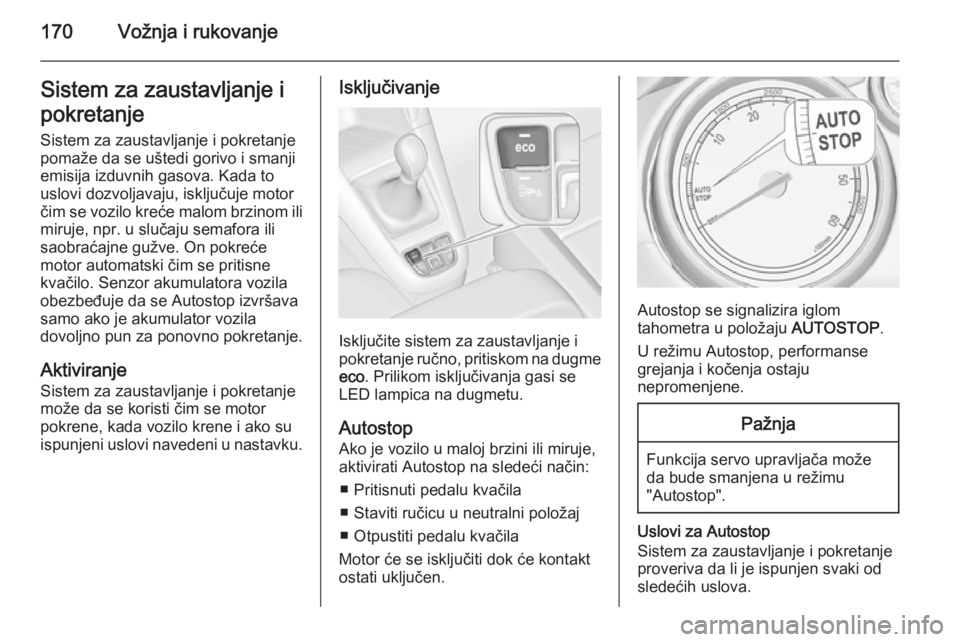

170Vožnja i rukovanjeSistem za zaustavljanje i
pokretanje Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Kada to
uslovi dozvoljavaju, isključuje motor
čim se vozilo kreće malom brzinom ili miruje, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje
Sistem za zaustavljanje i pokretanje
može da se koristi čim se motor
pokrene, kada vozilo krene i ako su
ispunjeni uslovi navedeni u nastavku.Isključivanje
Isključite sistem za zaustavljanje i
pokretanje ručno, pritiskom na dugme
eco . Prilikom isključivanja gasi se
LED lampica na dugmetu.
Autostop
Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ Staviti ručicu u neutralni položaj ■ Otpustiti pedalu kvačila
Motor će se isključiti dok će kontakt
ostati uključen.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu Autostop, performanse
grejanja i kočenja ostaju
nepromenjene.
Pažnja
Funkcija servo upravljača može da bude smanjena u režimu
"Autostop".
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova.

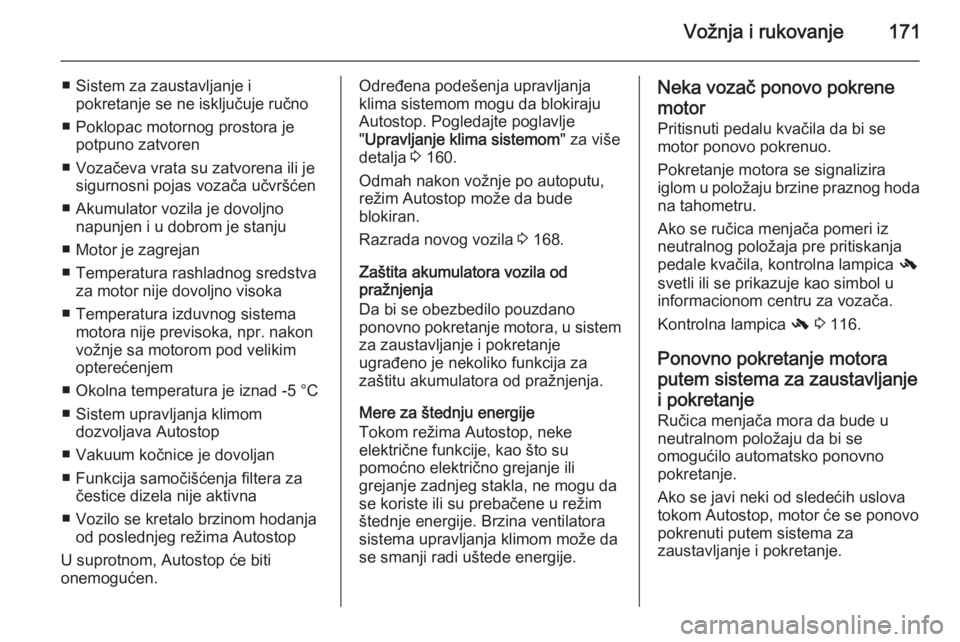

Vožnja i rukovanje171
■ Sistem za zaustavljanje ipokretanje se ne isključuje ručno
■ Poklopac motornog prostora je potpuno zatvoren
■ Vozačeva vrata su zatvorena ili je sigurnosni pojas vozača učvršćen
■ Akumulator vozila je dovoljno napunjen i u dobrom je stanju
■ Motor je zagrejan
■ Temperatura rashladnog sredstva za motor nije dovoljno visoka
■ Temperatura izduvnog sistema motora nije previsoka, npr. nakon
vožnje sa motorom pod velikim
opterećenjem
■ Okolna temperatura je iznad -5 °C ■ Sistem upravljanja klimom dozvoljava Autostop
■ Vakuum kočnice je dovoljan
■ Funkcija samočišćenja filtera za čestice dizela nije aktivna
■ Vozilo se kretalo brzinom hodanja od poslednjeg režima Autostop
U suprotnom, Autostop će biti
onemogućen.Određena podešenja upravljanja
klima sistemom mogu da blokiraju
Autostop. Pogledajte poglavlje
" Upravljanje klima sistemom " za više
detalja 3 160.
Odmah nakon vožnje po autoputu,
režim Autostop može da bude
blokiran.
Razrada novog vozila 3 168.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za
zaštitu akumulatora od pražnjenja.
Mere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, ne mogu da se koriste ili su prebačene u režimštednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Pokretanje motora se signalizira
iglom u položaju brzine praznog hoda
na tahometru.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao simbol u
informacionom centru za vozača.
Kontrolna lampica - 3 116.
Ponovno pokretanje motora
putem sistema za zaustavljanje
i pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo
pokrenuti putem sistema za
zaustavljanje i pokretanje.

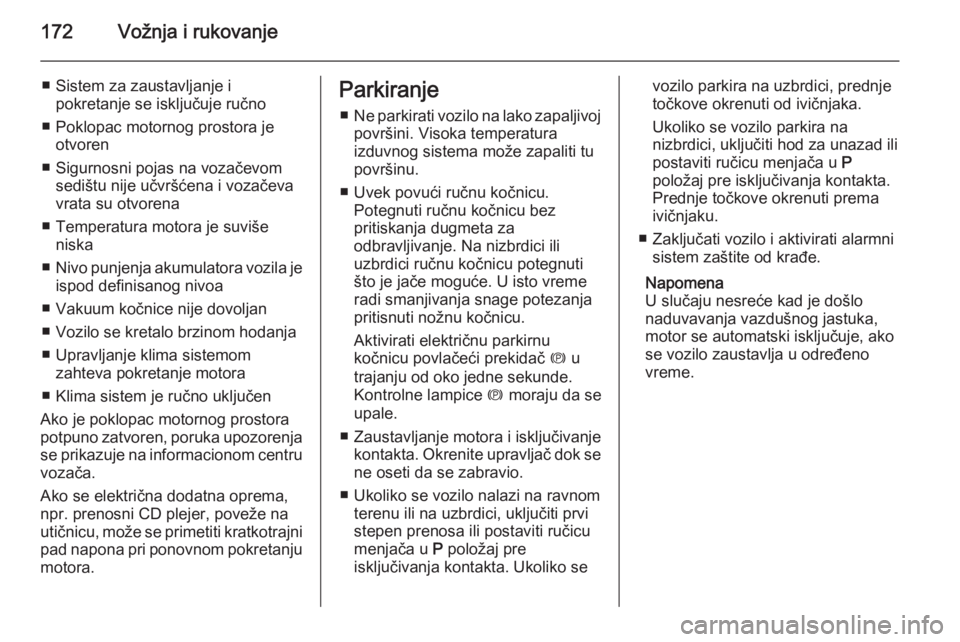

172Vožnja i rukovanje
■ Sistem za zaustavljanje ipokretanje se isključuje ručno
■ Poklopac motornog prostora je otvoren
■ Sigurnosni pojas na vozačevom sedištu nije učvršćena i vozačeva
vrata su otvorena
■ Temperatura motora je suviše niska
■ Nivo punjenja akumulatora vozila je
ispod definisanog nivoa
■ Vakuum kočnice nije dovoljan
■ Vozilo se kretalo brzinom hodanja
■ Upravljanje klima sistemom zahteva pokretanje motora
■ Klima sistem je ručno uključen
Ako je poklopac motornog prostora potpuno zatvoren, poruka upozorenja se prikazuje na informacionom centru
vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni
pad napona pri ponovnom pokretanju motora.Parkiranje
■ Ne parkirati vozilo na lako zapaljivoj
površini. Visoka temperatura
izduvnog sistema može zapaliti tu površinu.
■ Uvek povući ručnu kočnicu. Potegnuti ručnu kočnicu bez
pritiskanja dugmeta za
odbravljivanje. Na nizbrdici ili
uzbrdici ručnu kočnicu potegnuti
što je jače moguće. U isto vreme
radi smanjivanja snage potezanja
pritisnuti nožnu kočnicu.
Aktivirati električnu parkirnu
kočnicu povlačeći prekidač m u
trajanju od oko jedne sekunde. Kontrolne lampice m moraju da se
upale.
■ Zaustavljanje motora i isključivanje kontakta. Okrenite upravljač dok se
ne oseti da se zabravio.
■ Ukoliko se vozilo nalazi na ravnom terenu ili na uzbrdici, uključiti prvi
stepen prenosa ili postaviti ručicu
menjača u P položaj pre
isključivanja kontakta. Ukoliko sevozilo parkira na uzbrdici, prednje točkove okrenuti od ivičnjaka.
Ukoliko se vozilo parkira na
nizbrdici, uključiti hod za unazad ili
postaviti ručicu menjača u P
položaj pre isključivanja kontakta.
Prednje točkove okrenuti prema ivičnjaku.
■ Zaključati vozilo i aktivirati alarmni sistem zaštite od krađe.
Napomena
U slučaju nesreće kad je došlo
naduvavanja vazdušnog jastuka,
motor se automatski isključuje, ako
se vozilo zaustavlja u određeno
vreme.

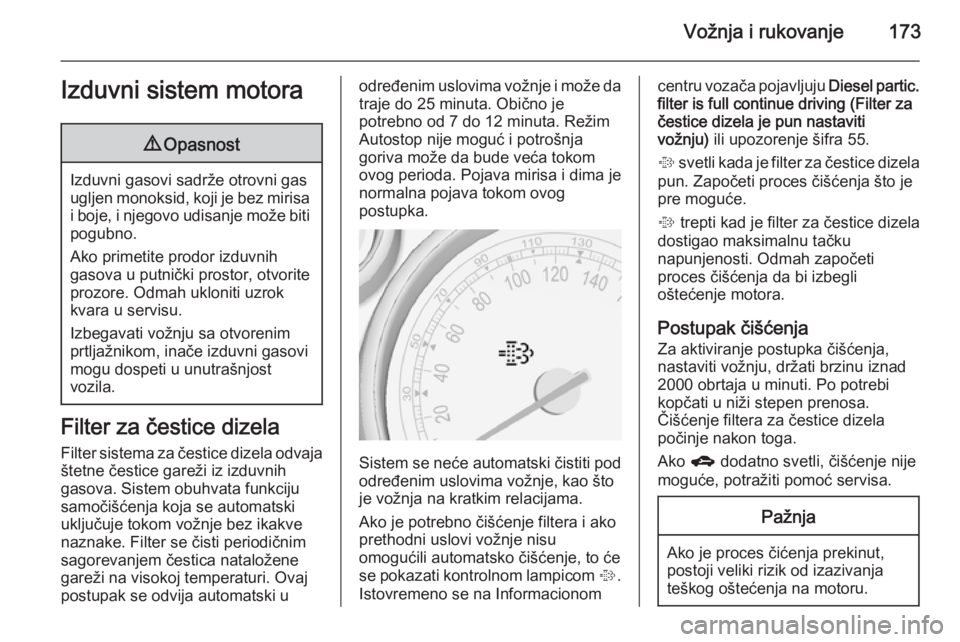

Vožnja i rukovanje173Izduvni sistem motora9Opasnost
Izduvni gasovi sadrže otrovni gas
ugljen monoksid, koji je bez mirisa i boje, i njegovo udisanje može biti
pogubno.
Ako primetite prodor izduvnih
gasova u putnički prostor, otvorite prozore. Odmah ukloniti uzrok
kvara u servisu.
Izbegavati vožnju sa otvorenim
prtljažnikom, inače izduvni gasovi mogu dospeti u unutrašnjost
vozila.
Filter za čestice dizela
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski
uključuje tokom vožnje bez ikakve
naznake. Filter se čisti periodičnim
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da traje do 25 minuta. Obično je
potrebno od 7 do 12 minuta. Režim Autostop nije moguć i potrošnja
goriva može da bude veća tokom ovog perioda. Pojava mirisa i dima je
normalna pojava tokom ovog
postupka.
Sistem se neće automatski čistiti pod
određenim uslovima vožnje, kao što
je vožnja na kratkim relacijama.
Ako je potrebno čišćenje filtera i ako
prethodni uslovi vožnje nisu
omogućili automatsko čišćenje, to će
se pokazati kontrolnom lampicom %.
Istovremeno se na Informacionom
centru vozača pojavljuju Diesel partic.
filter is full continue driving (Filter za čestice dizela je pun nastaviti
vožnju) ili upozorenje šifra 55.
% svetli kada je filter za čestice dizela
pun. Započeti proces čišćenja što je
pre moguće.
% trepti kad je filter za čestice dizela
dostigao maksimalnu tačku
napunjenosti. Odmah započeti
proces čišćenja da bi izbegli
oštećenje motora.
Postupak čišćenja
Za aktiviranje postupka čišćenja, nastaviti vožnju, držati brzinu iznad
2000 obrtaja u minuti. Po potrebi
kopčati u niži stepen prenosa.
Čišćenje filtera za čestice dizela
počinje nakon toga.
Ako g dodatno svetli, čišćenje nije
moguće, potražiti pomoć servisa.Pažnja
Ako je proces čićenja prekinut, postoji veliki rizik od izazivanja
teškog oštećenja na motoru.

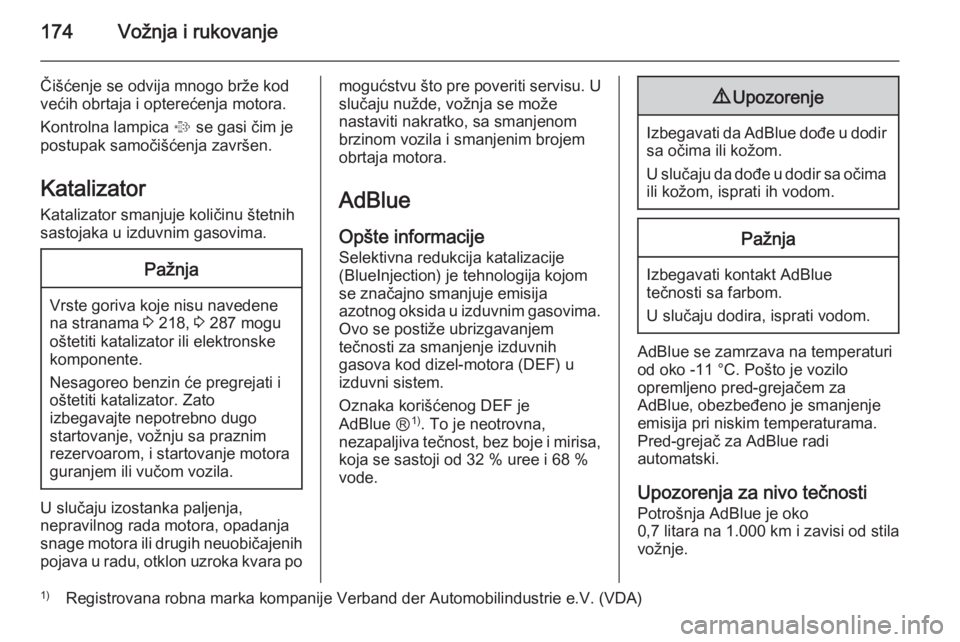

174Vožnja i rukovanje
Čišćenje se odvija mnogo brže kod
većih obrtaja i opterećenja motora.
Kontrolna lampica % se gasi čim je
postupak samočišćenja završen.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u izduvnim gasovima.Pažnja
Vrste goriva koje nisu navedene
na stranama 3 218, 3 287 mogu
oštetiti katalizator ili elektronske
komponente.
Nesagoreo benzin će pregrejati i
oštetiti katalizator. Zato
izbegavajte nepotrebno dugo
startovanje, vožnju sa praznim
rezervoarom, i startovanje motora
guranjem ili vučom vozila.
U slučaju izostanka paljenja,
nepravilnog rada motora, opadanja
snage motora ili drugih neuobičajenih
pojava u radu, otklon uzroka kvara po
mogućstvu što pre poveriti servisu. U
slučaju nužde, vožnja se može
nastaviti nakratko, sa smanjenom
brzinom vozila i smanjenim brojem
obrtaja motora.
AdBlue Opšte informacije Selektivna redukcija katalizacije
(BlueInjection) je tehnologija kojom
se značajno smanjuje emisija
azotnog oksida u izduvnim gasovima.
Ovo se postiže ubrizgavanjem
tečnosti za smanjenje izduvnih
gasova kod dizel-motora (DEF) u
izduvni sistem.
Oznaka korišćenog DEF je
AdBlue Ⓡ 1)
. To je neotrovna,
nezapaljiva tečnost, bez boje i mirisa,
koja se sastoji od 32 % uree i 68 %
vode.9 Upozorenje
Izbegavati da AdBlue dođe u dodir
sa očima ili kožom.
U slučaju da dođe u dodir sa očima
ili kožom, isprati ih vodom.
Pažnja
Izbegavati kontakt AdBlue
tečnosti sa farbom.
U slučaju dodira, isprati vodom.
AdBlue se zamrzava na temperaturi
od oko -11 °C. Pošto je vozilo
opremljeno pred-grejačem za
AdBlue, obezbeđeno je smanjenje
emisija pri niskim temperaturama.
Pred-grejač za AdBlue radi
automatski.

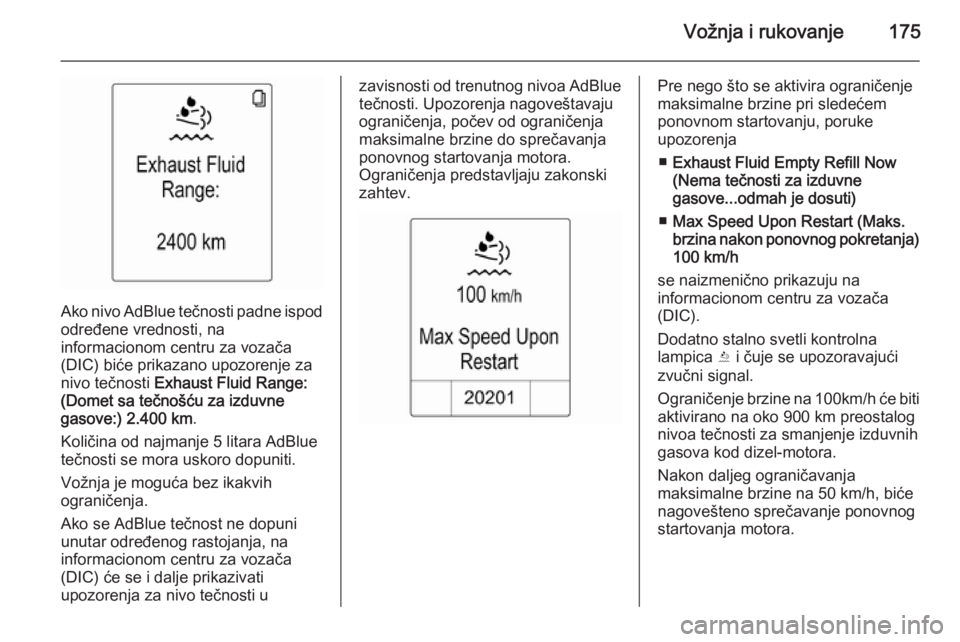

Upozorenja za nivo tečnosti Potrošnja AdBlue je oko
0,7 litara na 1.000 km i zavisi od stila
vožnje.
1) Registrovana robna marka kompanije Verband der Automobilindustrie e.V. (VDA)

Vožnja i rukovanje175
Ako nivo AdBlue tečnosti padne ispod
određene vrednosti, na
informacionom centru za vozača
(DIC) biće prikazano upozorenje za
nivo tečnosti Exhaust Fluid Range:
(Domet sa tečnošću za izduvne
gasove:) 2.400 km .
Količina od najmanje 5 litara AdBlue
tečnosti se mora uskoro dopuniti.
Vožnja je moguća bez ikakvih
ograničenja.
Ako se AdBlue tečnost ne dopuni
unutar određenog rastojanja, na
informacionom centru za vozača
(DIC) će se i dalje prikazivati
upozorenja za nivo tečnosti u
zavisnosti od trenutnog nivoa AdBlue
tečnosti. Upozorenja nagoveštavaju
ograničenja, počev od ograničenja
maksimalne brzine do sprečavanja
ponovnog startovanja motora.
Ograničenja predstavljaju zakonski
zahtev.Pre nego što se aktivira ograničenje
maksimalne brzine pri sledećem
ponovnom startovanju, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nema tečnosti za izduvne
gasove...odmah je dosuti)
■ Max Speed Upon Restart (Maks.
brzina nakon ponovnog pokretanja) 100 km/h
se naizmenično prikazuju na
informacionom centru za vozača (DIC).
Dodatno stalno svetli kontrolna
lampica Y i čuje se upozoravajući
zvučni signal.
Ograničenje brzine na 100km/h će biti
aktivirano na oko 900 km preostalog
nivoa tečnosti za smanjenje izduvnih
gasova kod dizel-motora.
Nakon daljeg ograničavanja
maksimalne brzine na 50 km/h, biće
nagovešteno sprečavanje ponovnog startovanja motora.

176Vožnja i rukovanje
Pre nego što se aktivira sprečavanje
ponovnog startovanja motora, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nema tečnosti za izduvne
gasove...odmah je dosuti)
■ Speed Limited to (Brzina
ograničena na) 50 km/h
■ Engine Will Not Restart (Motor ne
može ponovo da se pokrene)
se naizmenično prikazuju na
informacionom centru za vozača
(DIC).
Dodatno stalno trepti kontrolna
lampica Y i upozoravajući zvučni
signal se čuje više puta.
Da bi se motor ponovo startovao,
rezervoar mora prvo da se napuni
AdBlue tečnošću.
Dolivanje AdBluePažnja
Koristiti samo AdBlue tečnost koja
je usaglašena sa evropskim
standardima DIN 70 070 i
ISO 22241-1.
Ne koristiti aditive.
Ne rastvarati AdBlue.
U suprotnom, sistem za selektivnu redukciju katalizacije može da seošteti.
Napomena
Koristiti samo naznačene AdBlue kanistere za dopunjavanje da bi se
sprečilo preterano dopunjavanje
AdBlue. Osim toga, isparenja iz rezervoara se zarobljavaju u
kanistru i ne ispuštaju se.
Pošto AdBlue ima ograničeno
trajanje, pre dopunjavanja proveriti
datum isteka roka trajanja.
Napomena
Količina od najmanje 5 litara AdBlue tečnosti mora dopuniti prilikom
dolivanja. U suprotnom sistem
možda neće detektovati
dopunjavanje AdBlue tečnosti.
Ako AdBlue mora da se dopunjava
pri temepraturama iznad -11 °C,
sistem možda neće detektovati
dopunjavanje AdBlue tečnosti. U
tom slučaju, vozilo parkirati na
mestu sa višom temperaturom
okoline sve dok AdBlue ne postane
tečan.
Napomena
Pri odvrtanju zaštitnog poklopca sa
ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.
Vozilo mora da bude parkirano na
ravnoj površini.

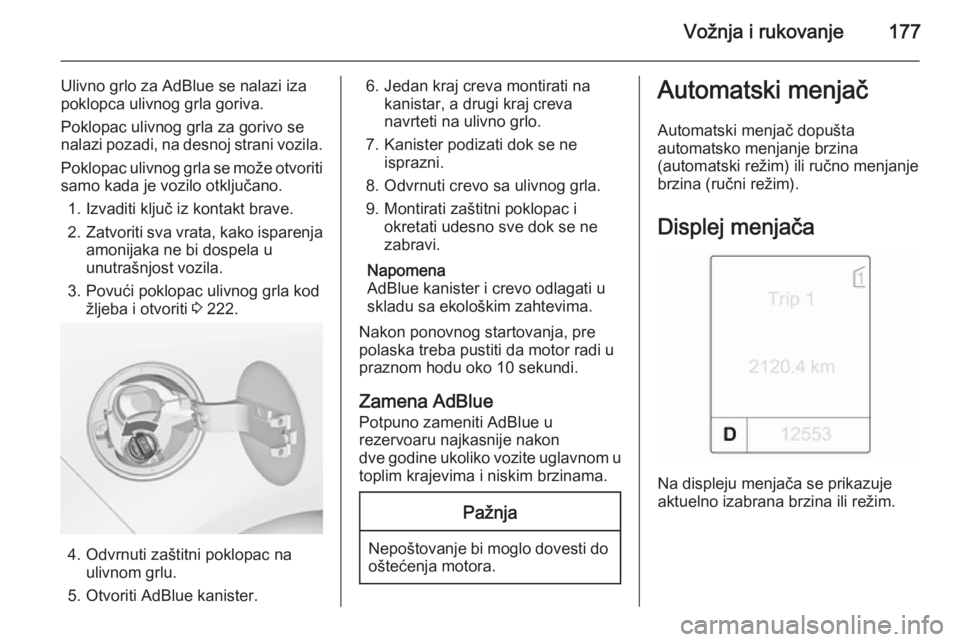

Vožnja i rukovanje177
Ulivno grlo za AdBlue se nalazi iza
poklopca ulivnog grla goriva.
Poklopac ulivnog grla za gorivo se
nalazi pozadi, na desnoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Povući poklopac ulivnog grla kod žljeba i otvoriti 3 222.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Kanister podizati dok se ne isprazni.
8. Odvrnuti crevo sa ulivnog grla.
9. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister i crevo odlagati u
skladu sa ekološkim zahtevima.
Nakon ponovnog startovanja, pre polaska treba pustiti da motor radi u
praznom hodu oko 10 sekundi.
Zamena AdBlue
Potpuno zameniti AdBlue u
rezervoaru najkasnije nakon
dve godine ukoliko vozite uglavnom u
toplim krajevima i niskim brzinama.Pažnja
Nepoštovanje bi moglo dovesti do oštećenja motora.
Automatski menjač
Automatski menjač dopušta
automatsko menjanje brzina
(automatski režim) ili ručno menjanje
brzina (ručni režim).
Displej menjača
Na displeju menjača se prikazuje
aktuelno izabrana brzina ili režim.

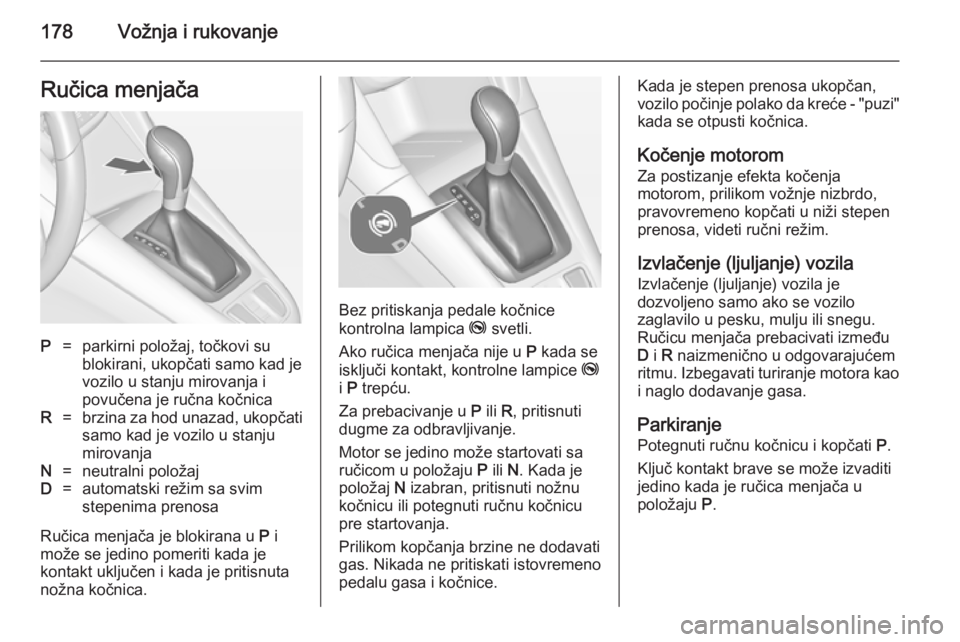

178Vožnja i rukovanjeRučica menjačaP=parkirni položaj, točkovi su
blokirani, ukopčati samo kad je
vozilo u stanju mirovanja i
povučena je ručna kočnicaR=brzina za hod unazad, ukopčati samo kad je vozilo u stanju
mirovanjaN=neutralni položajD=automatski režim sa svim
stepenima prenosa
Ručica menjača je blokirana u P i
može se jedino pomeriti kada je kontakt uključen i kada je pritisnuta
nožna kočnica.
Bez pritiskanja pedale kočnice
kontrolna lampica j svetli.
Ako ručica menjača nije u P kada se
isključi kontakt, kontrolne lampice j
i P trepću.
Za prebacivanje u P ili R, pritisnuti
dugme za odbravljivanje.
Motor se jedino može startovati sa
ručicom u položaju P ili N. Kada je
položaj N izabran, pritisnuti nožnu
kočnicu ili potegnuti ručnu kočnicu pre startovanja.
Prilikom kopčanja brzine ne dodavati
gas. Nikada ne pritiskati istovremeno
pedalu gasa i kočnice.
Kada je stepen prenosa ukopčan,
vozilo počinje polako da kreće - "puzi"
kada se otpusti kočnica.
Kočenje motorom
Za postizanje efekta kočenja
motorom, prilikom vožnje nizbrdo,
pravovremeno kopčati u niži stepen
prenosa, videti ručni režim.
Izvlačenje (ljuljanje) vozila
Izvlačenje (ljuljanje) vozila je
dozvoljeno samo ako se vozilo
zaglavilo u pesku, mulju ili snegu.
Ručicu menjača prebacivati između
D i R naizmenično u odgovarajućem
ritmu. Izbegavati turiranje motora kao i naglo dodavanje gasa.
Parkiranje
Potegnuti ručnu kočnicu i kopčati P.
Ključ kontakt brave se može izvaditi
jedino kada je ručica menjača u
položaju P.
