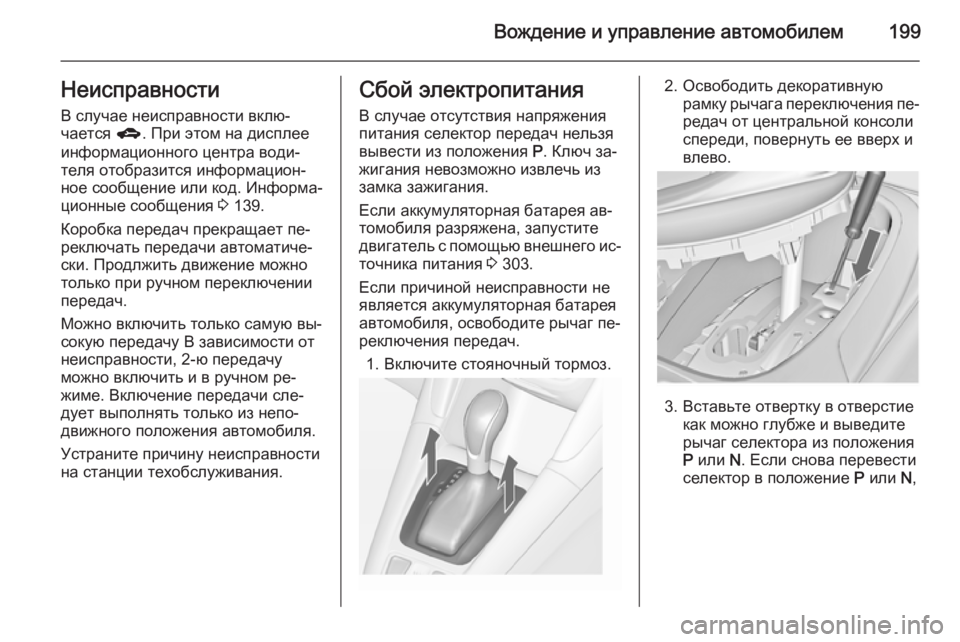

Вождение и управление автомобилем199НеисправностиВ случае неисправности вклю‐
чается g. При этом на дисплее
информационного центра води‐
теля отобразится информацион‐
ное сообщение или код. Информа‐
ционные сообщения 3 139.
Коробка передач прекращает пе‐
реключать передачи автоматиче‐
ски. Продлжить движение можно
только при ручном переключении
передач.
Можно включить только самую вы‐
сокую передачу В зависимости от
неисправности, 2-ю передачу
можно включить и в ручном ре‐
жиме. Включение передачи сле‐
дует выполнять только из непо‐
движного положения автомобиля.
Устраните причину неисправности
на станции техобслуживания.Сбой электропитания
В случае отсутствия напряжения
питания селектор передач нельзя
вывести из положения P. Ключ за‐
жигания невозможно извлечь из
замка зажигания.
Если аккумуляторная батарея ав‐
томобиля разряжена, запустите
двигатель с помощью внешнего ис‐
точника питания 3 303.
Если причиной неисправности не является аккумуляторная батарея
автомобиля, освободите рычаг пе‐
реключения передач.
1. Включите стояночный тормоз.2. Освободить декоративную рамку рычага переключения пе‐редач от центральной консоли
спереди, повернуть ее вверх и
влево.
3. Вставьте отвертку в отверстие как можно глубже и выведите
рычаг селектора из положения
P или N. Если снова перевести
селектор в положение P или N,
Page 202 of 343

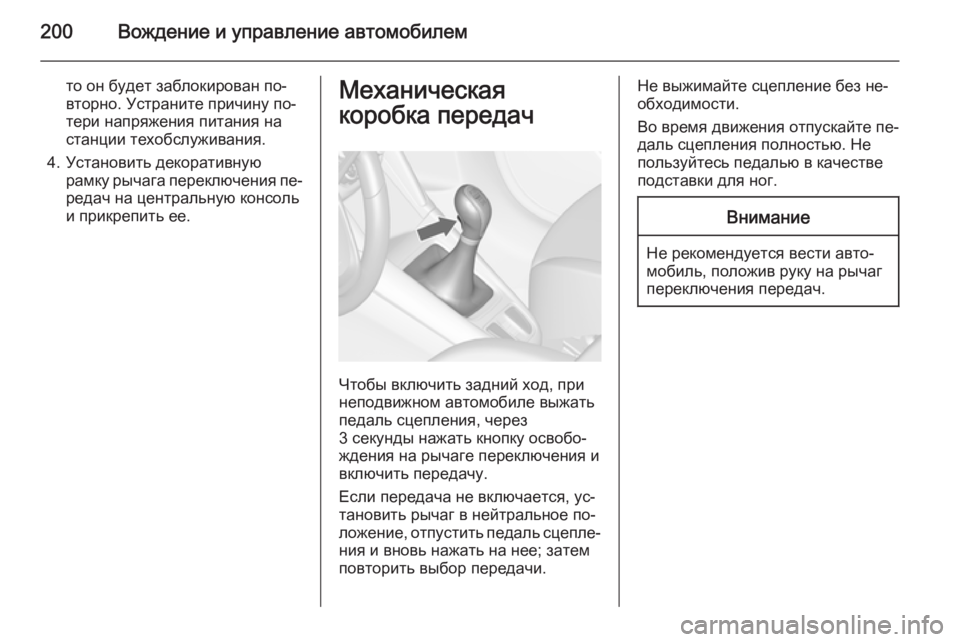

200Вождение и управление автомобилем
то он будет заблокирован по‐
вторно. Устраните причину по‐
тери напряжения питания на
станции техобслуживания.
4. Установить декоративную рамку рычага переключения пе‐редач на центральную консоль
и прикрепить ее.Механическая
коробка передач
Чтобы включить задний ход, при
неподвижном автомобиле выжать
педаль сцепления, через
3 секунды нажать кнопку освобо‐
ждения на рычаге переключения и
включить передачу.
Если передача не включается, ус‐
тановить рычаг в нейтральное по‐
ложение, отпустить педаль сцепле‐ ния и вновь нажать на нее; затем
повторить выбор передачи.
Не выжимайте сцепление без не‐
обходимости.
Во время движения отпускайте пе‐
даль сцепления полностью. Не
пользуйтесь педалью в качестве
подставки для ног.Внимание
Не рекомендуется вести авто‐
мобиль, положив руку на рычаг
переключения передач.
Page 203 of 343

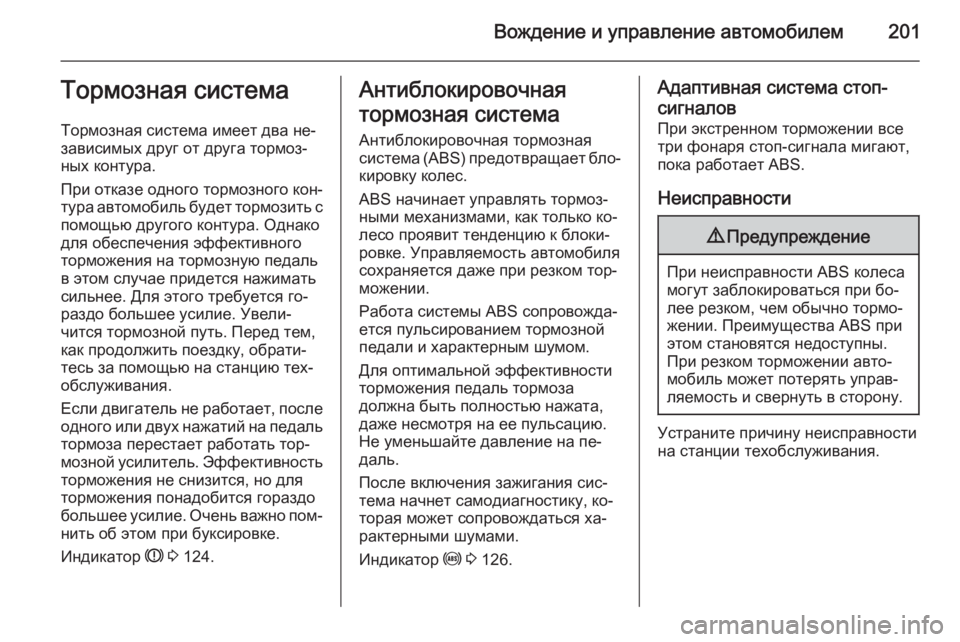

Вождение и управление автомобилем201Тормозная система
Тормозная система имеет два не‐
зависимых друг от друга тормоз‐ ных контура.
При отказе одного тормозного кон‐ тура автомобиль будет тормозить с
помощью другого контура. Однако
для обеспечения эффективного
торможения на тормозную педаль
в этом случае придется нажимать
сильнее. Для этого требуется го‐
раздо большее усилие. Увели‐
чится тормозной путь. Перед тем,
как продолжить поездку, обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Если двигатель не работает, после одного или двух нажатий на педаль
тормоза перестает работать тор‐
мозной усилитель. Эффективность торможения не снизится, но для
торможения понадобится гораздо
большее усилие. Очень важно пом‐
нить об этом при буксировке.
Индикатор R 3 124.Антиблокировочная
тормозная система
Антиблокировочная тормозная
система (ABS) предотвращает бло‐ кировку колес.
ABS начинает управлять тормоз‐
ными механизмами, как только ко‐
лесо проявит тенденцию к блоки‐
ровке. Управляемость автомобиля сохраняется даже при резком тор‐
можении.
Работа системы ABS сопровожда‐ ется пульсированием тормозной
педали и характерным шумом.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию.
Не уменьшайте давление на пе‐
даль.
После включения зажигания сис‐ тема начнет самодиагностику, ко‐
торая может сопровождаться ха‐
рактерными шумами.
Индикатор u 3 126.Адаптивная система стоп-
сигналов При экстренном торможении все
три фонаря стоп-сигнала мигают,
пока работает ABS.
Неисправности9 Предупреждение
При неисправности ABS колеса
могут заблокироваться при бо‐
лее резком, чем обычно тормо‐
жении. Преимущества ABS при
этом становятся недоступны.
При резком торможении авто‐
мобиль может потерять управ‐
ляемость и свернуть в сторону.
Устраните причину неисправности
на станции техобслуживания.
Page 204 of 343

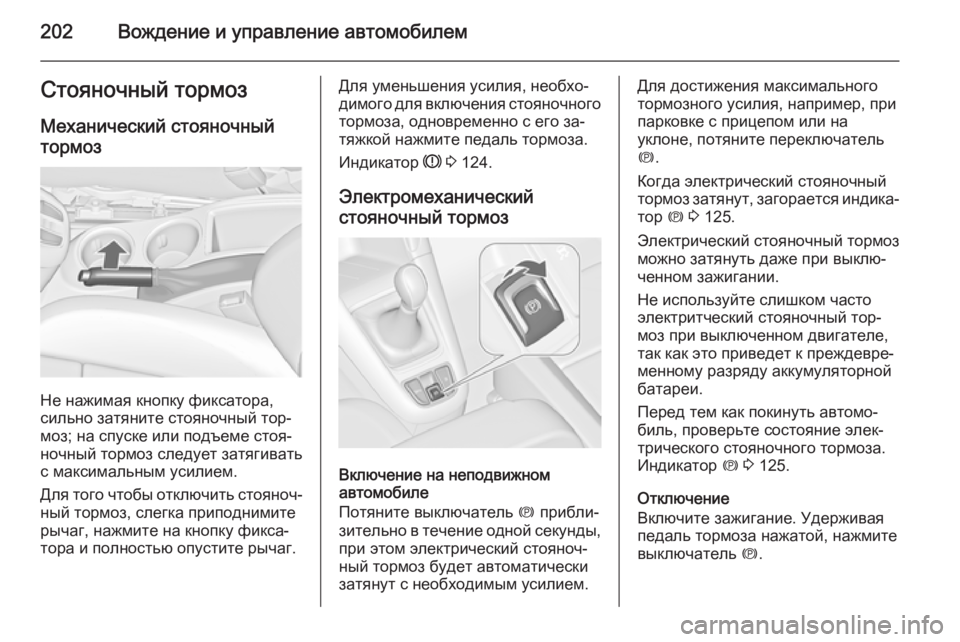

202Вождение и управление автомобилемСтояночный тормоз
Механический стояночный
тормоз
Не нажимая кнопку фиксатора,
сильно затяните стояночный тор‐
моз; на спуске или подъеме стоя‐
ночный тормоз следует затягивать
с максимальным усилием.
Для того чтобы отключить стояноч‐
ный тормоз, слегка приподнимите
рычаг, нажмите на кнопку фикса‐
тора и полностью опустите рычаг.
Для уменьшения усилия, необхо‐
димого для включения стояночного тормоза, одновременно с его за‐
тяжкой нажмите педаль тормоза.
Индикатор R 3 124.
Электромеханический
стояночный тормоз
Включение на неподвижном
автомобиле
Потяните выключатель m прибли‐
зительно в течение одной секунды ,
при этом электрический стояноч‐ ный тормоз будет автоматически
затянут с необходимым усилием.
Для достижения максимального
тормозного усилия, например, при
парковке с прицепом или на
уклоне, потяните переключатель
m .
Когда электрический стояночный
тормоз затянут, загорается индика‐ тор m 3 125.
Электрический стояночный тормоз
можно затянуть даже при выклю‐
ченном зажигании.
Не используйте слишком часто
электритческий стояночный тор‐
моз при выключенном двигателе,
так как это приведет к преждевре‐
менному разряду аккумуляторной
батареи.
Перед тем как покинуть автомо‐
биль, проверьте состояние элек‐
трического стояночного тормоза.
Индикатор m 3 125.
Отключение
Включите зажигание. Удерживая
педаль тормоза нажатой, нажмите
выключатель m.
Page 205 of 343

Вождение и управление автомобилем203

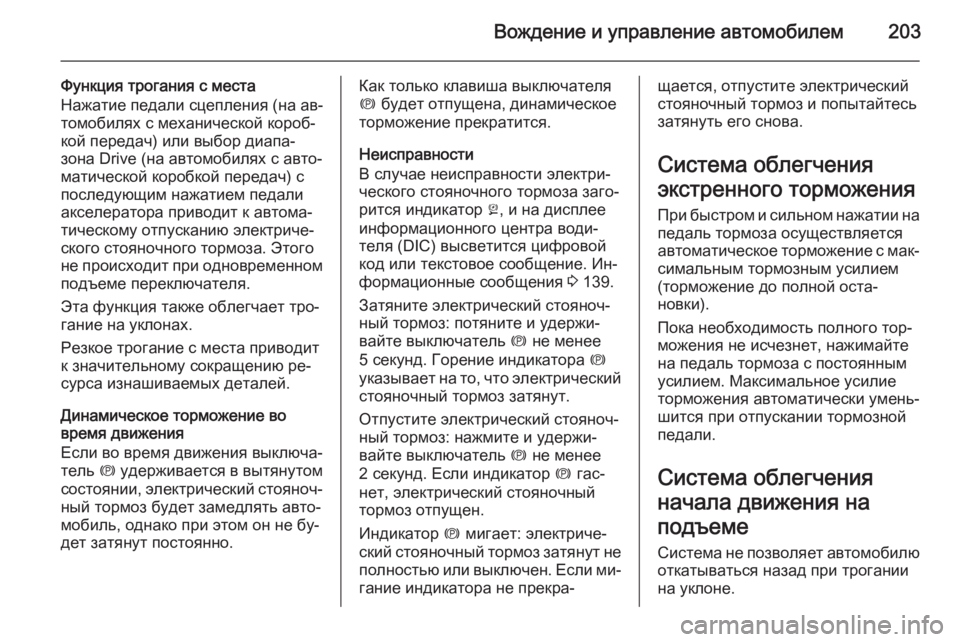

Функция трогания с места
Нажатие педали сцепления (на ав‐
томобилях с механической короб‐
кой передач) или выбор диапа‐
зона Drive (на автомобилях с авто‐
матической коробкой передач) с
последующим нажатием педали
акселератора приводит к автома‐
тическому отпусканию электриче‐
ского стояночного тормоза. Этого
не происходит при одновременном подъеме переключателя.
Эта функция также облегчает тро‐
гание на уклонах.
Резкое трогание с места приводит к значительному сокращению ре‐
сурса изнашиваемых деталей.
Динамическое торможение во
время движения
Если во время движения выключа‐
тель m удерживается в вытянутом
состоянии, электрический стояноч‐ ный тормоз будет замедлять авто‐
мобиль, однако при этом он не бу‐
дет затянут постоянно.Как только клавиша выключателя
m будет отпущена, динамическое
торможение прекратится.
Неисправности
В случае неисправности электри‐
ческого стояночного тормоза заго‐
рится индикатор j, и на дисплее
информационного центра води‐
теля (DIC) высветится цифровой
код или текстовое сообщение. Ин‐
формационные сообщения 3 139.
Затяните электрический стояноч‐
ный тормоз: потяните и удержи‐
вайте выключатель m не менее
5 секунд. Горение индикатора m
указывает на то, что электрический
стояночный тормоз затянут.
Отпустите электрический стояноч‐
ный тормоз: нажмите и удержи‐
вайте выключатель m не менее
2 секунд. Если индикатор m гас‐
нет, электрический стояночный тормоз отпущен.
Индикатор m мигает: электриче‐
ский стояночный тормоз затянут не полностью или выключен. Если ми‐ гание индикатора не прекра‐щается, отпустите электрический
стояночный тормоз и попытайтесь
затянуть его снова.
Система облегчения
экстренного торможения
При быстром и сильном нажатии на
педаль тормоза осуществляется
автоматическое торможение с мак‐ симальным тормозным усилием(торможение до полной оста‐
новки).
Пока необходимость полного тор‐
можения не исчезнет, нажимайте
на педаль тормоза с постоянным
усилием. Максимальное усилие торможения автоматически умень‐
шится при отпускании тормозной
педали.
Система облегчения
начала движения на
подъеме Система не позволяет автомобилю
откатываться назад при трогании
на уклоне.
Page 206 of 343

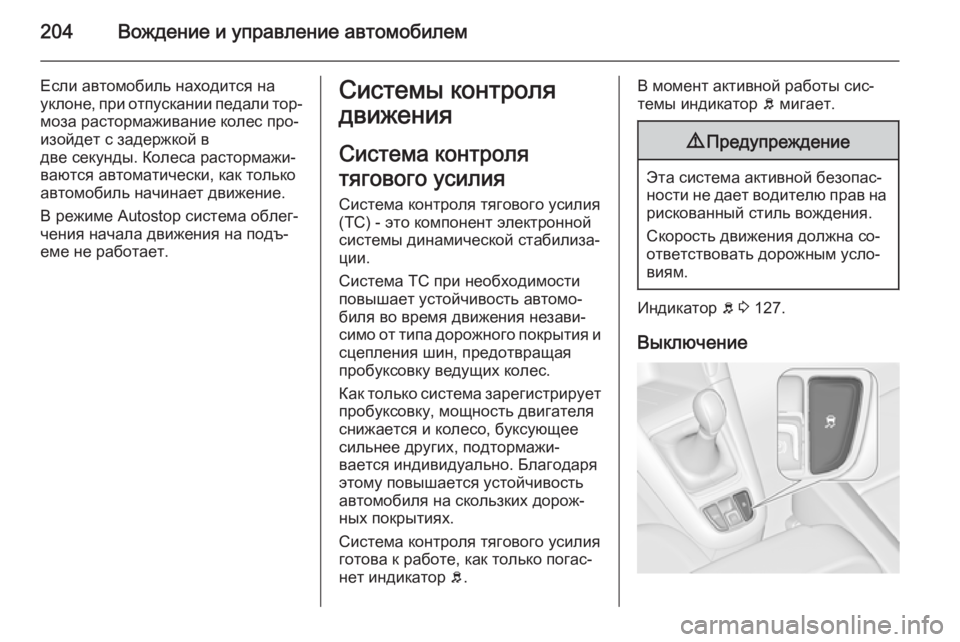

204Вождение и управление автомобилем
Если автомобиль находится на
уклоне, при отпускании педали тор‐
моза растормаживание колес про‐
изойдет с задержкой в
две секунды. Колеса растормажи‐
ваются автоматически, как только
автомобиль начинает движение.
В режиме Autostop система облег‐
чения начала движения на подъ‐
еме не работает.Системы контроля
движения
Система контроля
тягового усилия Система контроля тягового усилия
(TC) - это компонент электронной
системы динамической стабилиза‐
ции.
Система TC при необходимости
повышает устойчивость автомо‐
биля во время движения незави‐
симо от типа дорожного покрытия и
сцепления шин, предотвращая
пробуксовку ведущих колес.
Как только система зарегистрирует
пробуксовку, мощность двигателя
снижается и колесо, буксующее
сильнее других, подтормажи‐
вается индивидуально. Благодаря
этому повышается устойчивость
автомобиля на скользких дорож‐
ных покрытиях.
Система контроля тягового усилия
готова к работе, как только погас‐
нет индикатор b.В момент активной работы сис‐
темы индикатор b мигает.9 Предупреждение
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Скорость движения должна со‐
ответствовать дорожным усло‐
виям.
Индикатор b 3 127.
Выключение
Page 207 of 343

Вождение и управление автомобилем205

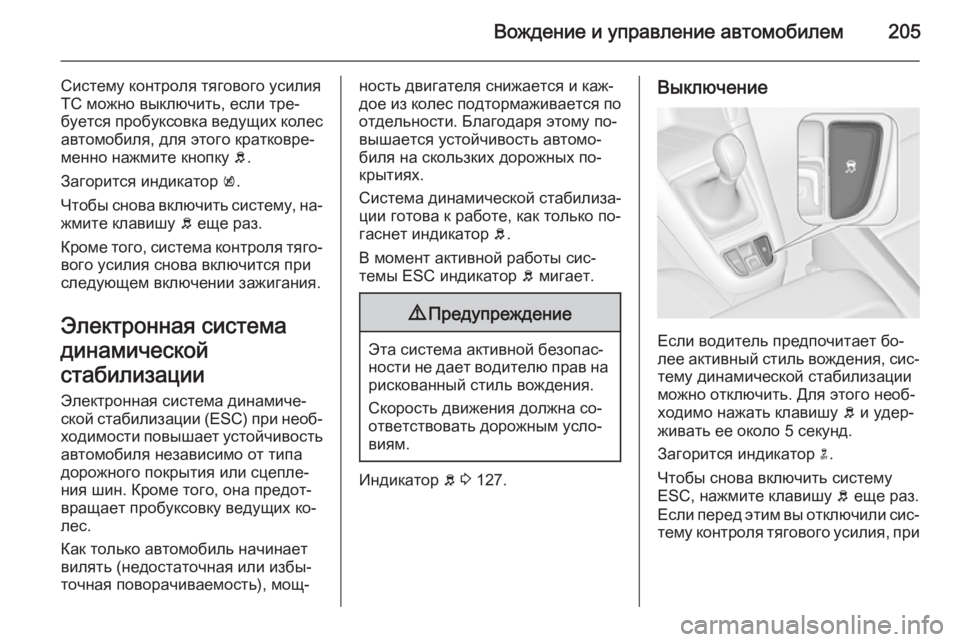

Систему контроля тягового усилия
TC можно выключить, если тре‐
буется пробуксовка ведущих колес автомобиля, для этого кратковре‐
менно нажмите кнопку b.
Загорится индикатор k.
Чтобы снова включить систему, на‐ жмите клавишу b еще раз.
Кроме того, система контроля тяго‐
вого усилия снова включится при
следующем включении зажигания.
Электронная система
динамической
стабилизации Электронная система динамиче‐
ской стабилизации (ESC) при необ‐
ходимости повышает устойчивость автомобиля независимо от типа
дорожного покрытия или сцепле‐
ния шин. Кроме того, она предот‐
вращает пробуксовку ведущих ко‐
лес.
Как только автомобиль начинает
вилять (недостаточная или избы‐
точная поворачиваемость), мощ‐ность двигателя снижается и каж‐
дое из колес подтормаживается по отдельности. Благодаря этому по‐
вышается устойчивость автомо‐
биля на скользких дорожных по‐
крытиях.
Система динамической стабилиза‐
ции готова к работе, как только по‐
гаснет индикатор b.
В момент активной работы сис‐
темы ESC индикатор b мигает.9 Предупреждение
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Скорость движения должна со‐
ответствовать дорожным усло‐
виям.
Индикатор b 3 127.
Выключение
Если водитель предпочитает бо‐
лее активный стиль вождения, сис‐ тему динамической стабилизации
можно отключить. Для этого необ‐
ходимо нажать клавишу b и удер‐
живать ее около 5 секунд.
Загорится индикатор n.
Чтобы снова включить систему ESC, нажмите клавишу b еще раз.
Если перед этим вы отключили сис‐
тему контроля тягового усилия, при
Page 208 of 343

206Вождение и управление автомобилем
повторном нажатии клавиши вклю‐
чатся и система динамической ста‐
билизации, и система контроля тя‐
гового усилия.
Кроме того, система динамической стабилизации снова включится при
следующем включении зажигания.
Интерактивная система
вождения
Система Flex Ride
Система Flex Ride позволяет води‐
телю выбрать один из трех режи‐
мов движения:
■ Режим SPORT: нажмите на кнопку SPORT , включается све‐
тодиод
■ Режим TOUR : нажмите на кнопку
TOUR , включается светодиод
■ Режим Normal: ни одна из клавиш
SPORT или TOUR не нажата,
светодиоды не горят.
Отключение режимов SPORT и
TOUR осуществляется повторным
нажатием соответствующей кла‐
виши.Во всех режимах Flex Ride коорди‐ нирует работу следующих элек‐
тронных систем:
■ Электронная система динамиче‐ ского управления амортизато‐
рами.
■ Привод педали акселератора.
■ Рулевое управление.
■ Автоматическая коробка пере‐ дач.
Спортивный режимПараметры систем изменяются
для обеспечения более спортив‐
ного стиля вождения:
■ Амортизаторы подвески стано‐ вятся более жесткими, обеспечи‐вая лучший контакт с дорожным
покрытием.
■ Двигатель живее реагирует на изменения положения педали ак‐селератора.
■ Коэффициент усиления руле‐ вого управления снижается.
■ Переключения автоматической коробки передач происходят
позже.
■ При включенном режиме SPORT цвет подсветки прибор‐
ной панели меняется с белого на
красный.
Page 209 of 343

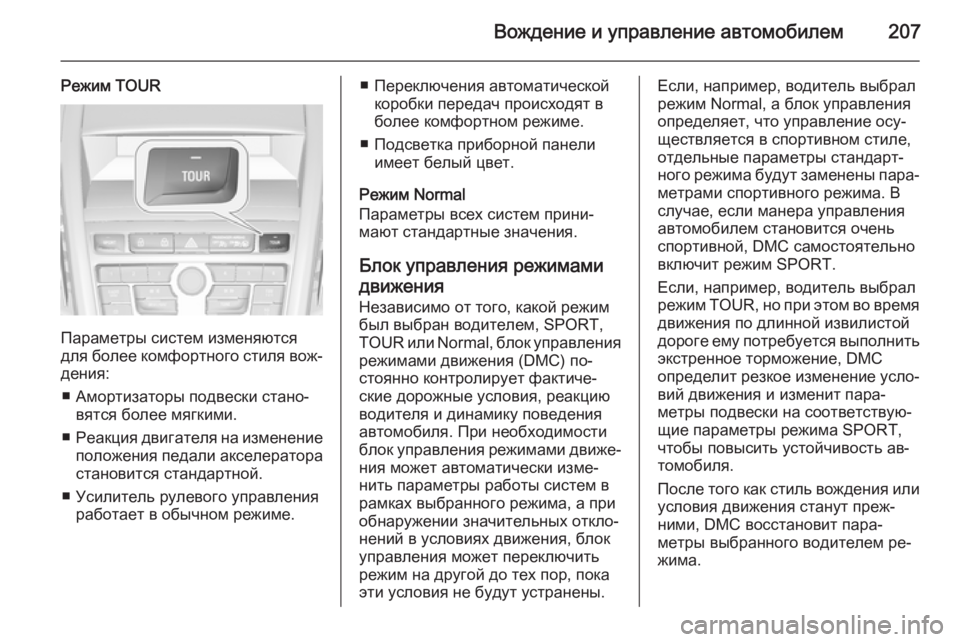

Вождение и управление автомобилем207
Режим TOUR
Параметры систем изменяются
для более комфортного стиля вож‐
дения:
■ Амортизаторы подвески стано‐ вятся более мягкими.
■ Реакция двигателя на изменение
положения педали акселераторастановится стандартной.
■ Усилитель рулевого управления работает в обычном режиме.
■ Переключения автоматической коробки передач происходят в
более комфортном режиме.
■ Подсветка приборной панели имеет белый цвет.
Режим Normal
Параметры всех систем прини‐
мают стандартные значения.
Блок управления режимамидвижения
Независимо от того, какой режим был выбран водителем, SPORT,
TOUR или Normal, блок управления
режимами движения (DMC) по‐
стоянно контролирует фактиче‐
ские дорожные условия, реакцию
водителя и динамику поведения
автомобиля. При необходимости
блок управления режимами движе‐
ния может автоматически изме‐
нить параметры работы систем в
рамках выбранного режима, а при
обнаружении значительных откло‐
нений в условиях движения, блок
управления может переключить
режим на другой до тех пор, пока
эти условия не будут устранены.Если, например, водитель выбрал режим Normal, а блок управленияопределяет, что управление осу‐
ществляется в спортивном стиле,
отдельные параметры стандарт‐
ного режима будут заменены пара‐ метрами спортивного режима. В
случае, если манера управления
автомобилем становится очень
спортивной, DMC самостоятельно
включит режим SPORT.
Если, например, водитель выбрал режим TOUR, но при этом во время
движения по длинной извилистой
дороге ему потребуется выполнить экстренное торможение, DMC
определит резкое изменение усло‐ вий движения и изменит пара‐
метры подвески на соответствую‐
щие параметры режима SPORT,
чтобы повысить устойчивость ав‐
томобиля.
После того как стиль вождения или
условия движения станут преж‐
ними, DMC восстановит пара‐
метры выбранного водителем ре‐
жима.
Page 210 of 343

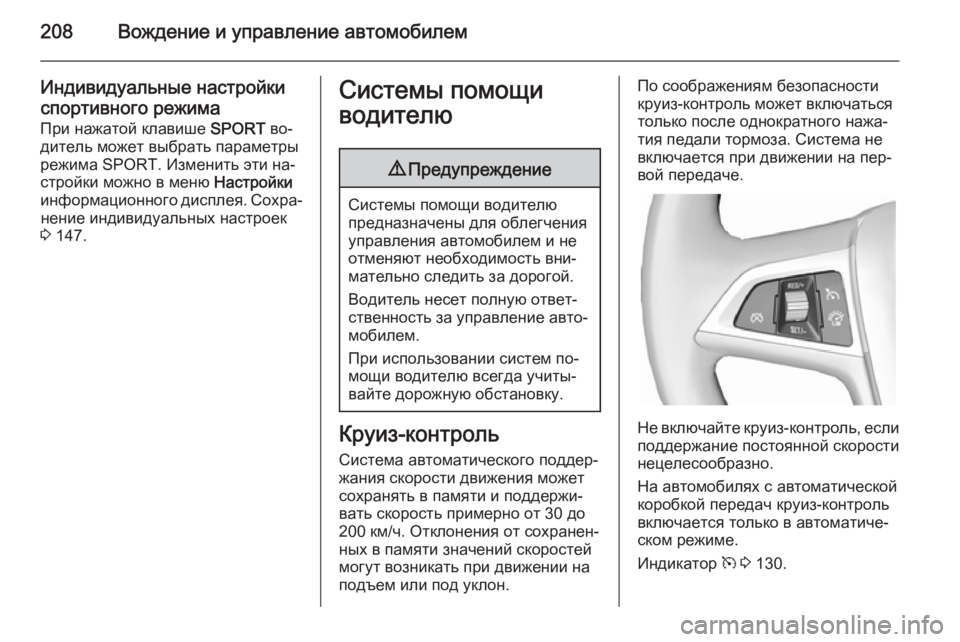

208Вождение и управление автомобилем
Индивидуальные настройкиспортивного режима
При нажатой клавише SPORT во‐
дитель может выбрать параметры
режима SPORT. Изменить эти на‐
стройки можно в меню Настройки
информационного дисплея. Сохра‐ нение индивидуальных настроек
3 147.Системы помощи
водителю9 Предупреждение
Системы помощи водителю
предназначены для облегчения
управления автомобилем и не
отменяют необходимость вни‐
мательно следить за дорогой.
Водитель несет полную ответ‐
ственность за управление авто‐
мобилем.
При использовании систем по‐
мощи водителю всегда учиты‐
вайте дорожную обстановку.
Круиз-контроль
Система автоматического поддер‐
жания скорости движения может
сохранять в памяти и поддержи‐
вать скорость примерно от 30 до
200 км/ч. Отклонения от сохранен‐
ных в памяти значений скоростей
могут возникать при движении на
подъем или под уклон.
По соображениям безопасности
круиз-контроль может включаться
только после однократного нажа‐
тия педали тормоза. Система не
включается при движении на пер‐
вой передаче.
Не включайте круиз-контроль, если
поддержание постоянной скорости
нецелесообразно.
На автомобилях с автоматической
коробкой передач круиз-контроль
включается только в автоматиче‐
ском режиме.
Индикатор m 3 130.
