Вождение и управление автомобилем229
Включение и отключение системы
облегчения парковки осуществля‐
ется одновременным кратковре‐
менным нажатием клавиши D.
Включение и отключение системы
упреждающей помощи при пар‐
ковке осуществляется нажатием и
удержанием клавиши D в тече‐
ние примерно одной секунды.
Если одна из систем уже работает, переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием
клавиши.
ВключениеПри включении передачи заднего
хода система включается автома‐
тически.
Кроме того, систему облегчения
парковки спереди можно включить
при движении на малой скорости,
кратковременно нажав клавишу
D .
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
Индикация
Система предупреждает водителя звуковыми сигналами о препят‐
ствиях впереди и сзади автомо‐
биля. Вы услышите сигнал именно
того датчика, который обнаружил
препятствие. По мере уменьшения
расстояния до препятствия час‐
тота повторения сигналов зуммера увеличивается. Если расстояние
менее 30 см , зуммер звучит непре‐
рывно.Кроме того, расстояние до препят‐
ствий может отображаться в ин‐
формационном центре водителя
(DIC) 3 131.
В версии с дисплеем Uplevel рас‐
стояние до находящегося впереди
препятствия отображается при по‐
мощи сегментного индикатора.
Page 232 of 343

230Вождение и управление автомобилем
В версии с дисплеем Uplevel рас‐
стояние до находящихся впереди и
сзади препятствий отображаются
при помощи меняющихся ограни‐
чительных линий вокруг автомо‐
биля.
Отображение расстояния на дис‐
плее может быть заблокировано и
перекрыто сообщениями автомо‐
биля с более высоким приорите‐
том. Если индикация расстояния
была перекрыта сообщением авто‐ мобиля, расстояние больше не бу‐
дет отображаться до тех пор, пока система помощи при парковке не
будет вновь включена.
Выключение
Чтобы отключить систему, коротко
нажмите клавишу системы облег‐
чения парковки D.
Светодиод в кнопке погаснет, а на
дисплее информационного центра
водителя (DIC) появится сообще‐
ние Парктроник выкл .
Система отключается автоматиче‐ ски при достижении определенной
скорости.
Если в цикле зажигания один раз
нажать кнопку D, система облег‐
чения парковки спереди будет ав‐
томатически включаться всякий
раз при снижении скорости движе‐
ния автомобиля ниже определен‐
ного значения.
Неисправности В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя (DIC) выводится сообще‐
ние.
Если сбой в работе системы про‐ изошел в результате воздействия
факторов временного характера,например обледенения датчиков,
загорается r или выводится ин‐
формационное сообщение на дис‐
плей информационного центра во‐
дителя (DIC).
Информационные сообщения
3 139.9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Особое внимание следует обра‐ щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера.
Page 233 of 343

Вождение и управление автомобилем231Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Примечание
Если установлена передняя пере‐
дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐
руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно
нажмите r или D.Упреждающая помощь
при парковке9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Page 234 of 343

232Вождение и управление автомобилем
Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения.
Система использует датчики обыч‐
ной системы помощи при парковке
и два дополнительных датчика, ко‐ торые расположены по бокам пе‐
реднего и заднего бамперов.
Клавиша D
Включение системы облегчения
парковки и системы упреждающей
помощи при парковке 3 228 осу‐
ществляется нажатием одной кла‐
виши. Включение и отключение
системы облегчения парковки осу‐
ществляется одновременным
кратковременным нажатием кла‐
виши . Включение и отключение
системы упреждающей помощи
при парковке осуществляется на‐
жатием и удержанием кнопки D в
течение примерно одной секунды.Если одна из систем уже работает,
переключиться на другую систему
можно кратковременным или дли‐
тельным нажатием кнопки.
Включение
Во время поиска подходящего ме‐
ста для парковки можно включить
систему, удерживая кнопку D на‐
жатой в течение примерно
одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐ ставляет 1,8 метра.
Порядок работы
Когда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
система упреждающей помощи
при парковке начинает искать сво‐
бодное место для парковки. При
обнаружении подходящего места
на дисплей информационного
Page 235 of 343

Вождение и управление автомобилем233
центра водителя выводится ви‐
зуальное предупреждение и
подается звуковой сигнал.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.
Система может подавать следую‐
щие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.
Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐
тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Page 236 of 343

234Вождение и управление автомобилем
Изменение стороны парковки
Система сконфигурирована на об‐
наружение мест для парковки со
стороны переднего пассажира.
Чтобы начать поиск мест для пар‐
ковки со стороны водителя, вклю‐
чите указатель поворота со сто‐
роны водителя.
Приоритеты индикации сообщений
на дисплее
При включении системы упре‐ ждающей помощи при парковке на
дисплее информационного центра водителя появляется сообщение.
На дисплей будут выводиться со‐
общения с более высоким приори‐
тетом, например, сообщения о ра‐
боте автомобиля 3 139 . После того
как водитель подтвердит сообще‐
ние нажатием кнопки SET/CLR, на
дисплей вновь начинают выво‐
диться сообщения системы по‐
мощи при парковке.Выключение
Система отключается в следую‐щих случаях:
■ кнопка D удерживается нажа‐
той около одной секунды
■ маневр парковки успешно завер‐
шен
■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .Неисправности
Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:
■ система неисправна
■ водитель не завершил парковоч‐
ный маневр
■ система не работает
Page 237 of 343

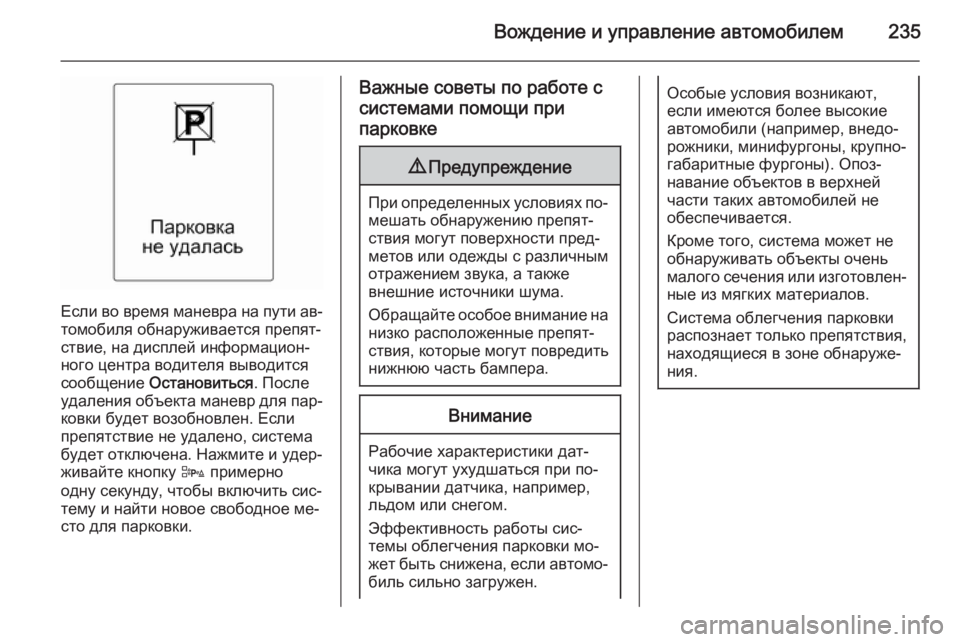

Вождение и управление автомобилем235
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите и удер‐
живайте кнопку D примерно
одну секунду, чтобы включить сис‐ тему и найти новое свободное ме‐
сто для парковки.
Важные советы по работе с
системами помощи при
парковке9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.
Page 238 of 343

236Вождение и управление автомобилем
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или
механическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐
ковки.
Примечание
Перед первым использованием
системы упреждающей помощи
при парковке необходимо про‐
ехать не менее 40 км, чтобы дать
возможность системе провести
автоматическую калибровку.Система
предупреждения о
препятствиях в боковых
мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ Быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.
Page 239 of 343

Вождение и управление автомобилем237
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 147.
При отключении системы на экран
информационного центра води‐
теля (DIC) выдается соответствую‐ щее сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны
автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐ мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 307.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
( DIC) выводится сообщение. Обра‐
титесь за помощью на станцию тех‐ обслуживания.
Page 240 of 343

238Вождение и управление автомобилемКамера заднего видаКамера заднего вида облегчает
управление автомобилем при дви‐ жении задним ходом, отображая на
дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться в про‐
странстве.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
