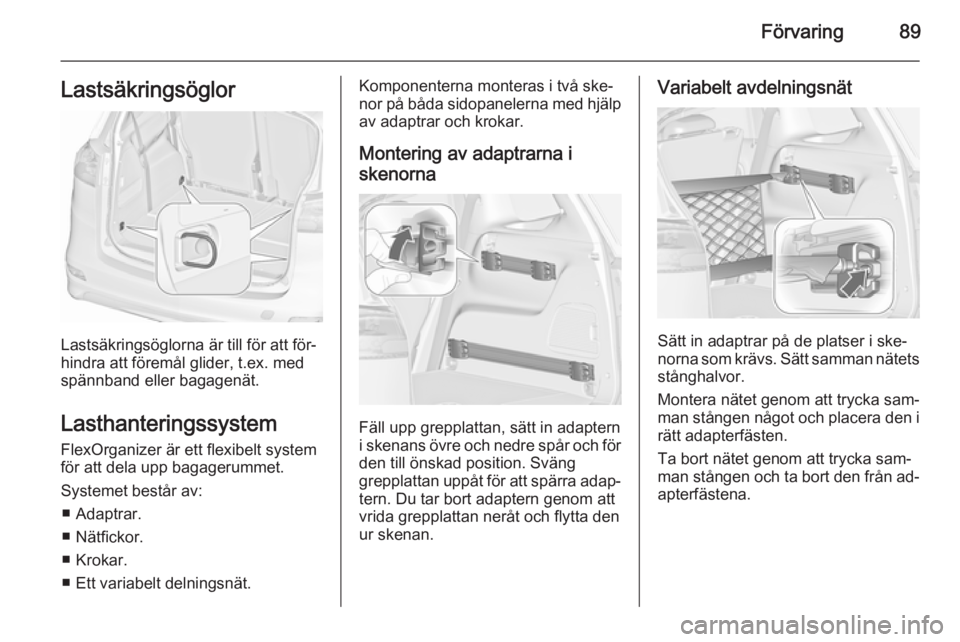

Förvaring89Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ■ Adaptrar.
■ Nätfickor.
■ Krokar.
■ Ett variabelt delningsnät.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna iskenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för
den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.

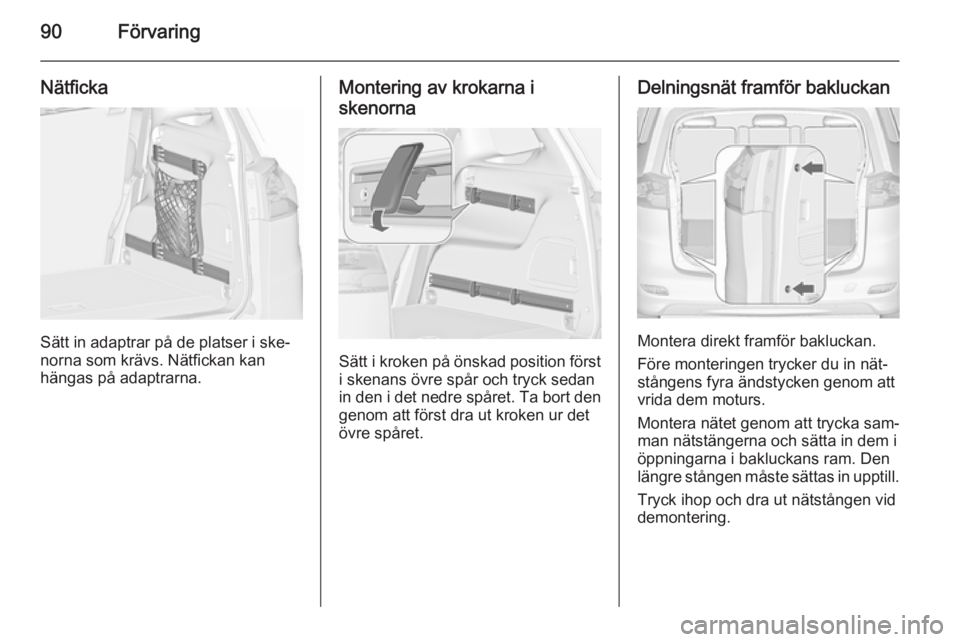

90Förvaring
Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i
skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Delningsnät framför bakluckan
Montera direkt framför bakluckan.
Före monteringen trycker du in nät‐
stångens fyra ändstycken genom att
vrida dem moturs.
Montera nätet genom att trycka sam‐
man nätstängerna och sätta in dem i
öppningarna i bakluckans ram. Den
längre stången måste sättas in upptill.
Tryck ihop och dra ut nätstången vid
demontering.

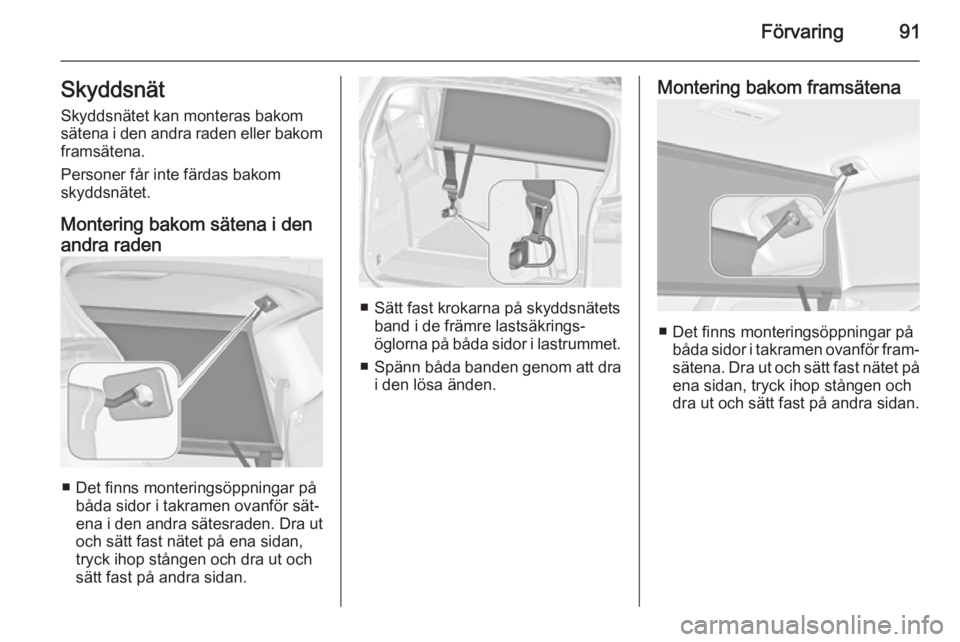

Förvaring91Skyddsnät
Skyddsnätet kan monteras bakom
sätena i den andra raden eller bakom framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering bakom sätena i den
andra raden
■ Det finns monteringsöppningar på båda sidor i takramen ovanför sät‐
ena i den andra sätesraden. Dra ut
och sätt fast nätet på ena sidan,
tryck ihop stången och dra ut och
sätt fast på andra sidan.
■ Sätt fast krokarna på skyddsnätets band i de främre lastsäkrings‐
öglorna på båda sidor i lastrummet.
■ Spänn båda banden genom att dra
i den lösa änden.
Montering bakom framsätena
■ Det finns monteringsöppningar på båda sidor i takramen ovanför fram‐
sätena. Dra ut och sätt fast nätet på ena sidan, tryck ihop stången och
dra ut och sätt fast på andra sidan.

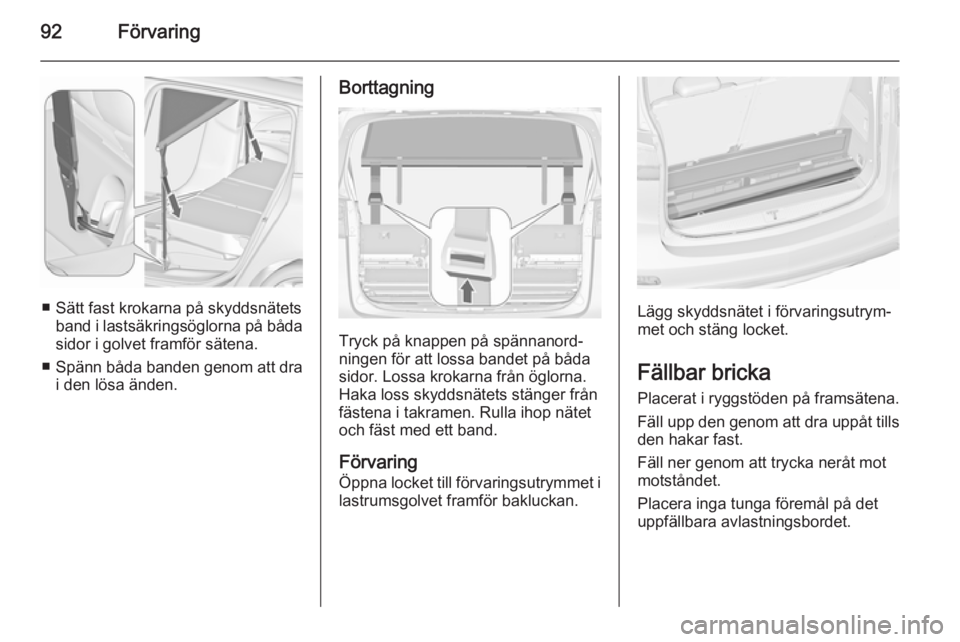

92Förvaring
■ Sätt fast krokarna på skyddsnätetsband i lastsäkringsöglorna på bådasidor i golvet framför sätena.
■ Spänn båda banden genom att dra
i den lösa änden.
Borttagning
Tryck på knappen på spännanord‐
ningen för att lossa bandet på båda
sidor. Lossa krokarna från öglorna.
Haka loss skyddsnätets stänger från
fästena i takramen. Rulla ihop nätet
och fäst med ett band.
Förvaring
Öppna locket till förvaringsutrymmet i
lastrumsgolvet framför bakluckan.
Lägg skyddsnätet i förvaringsutrym‐
met och stäng locket.
Fällbar bricka
Placerat i ryggstöden på framsätena.
Fäll upp den genom att dra uppåt tills den hakar fast.
Fäll ner genom att trycka neråt mot
motståndet.
Placera inga tunga föremål på det
uppfällbara avlastningsbordet.

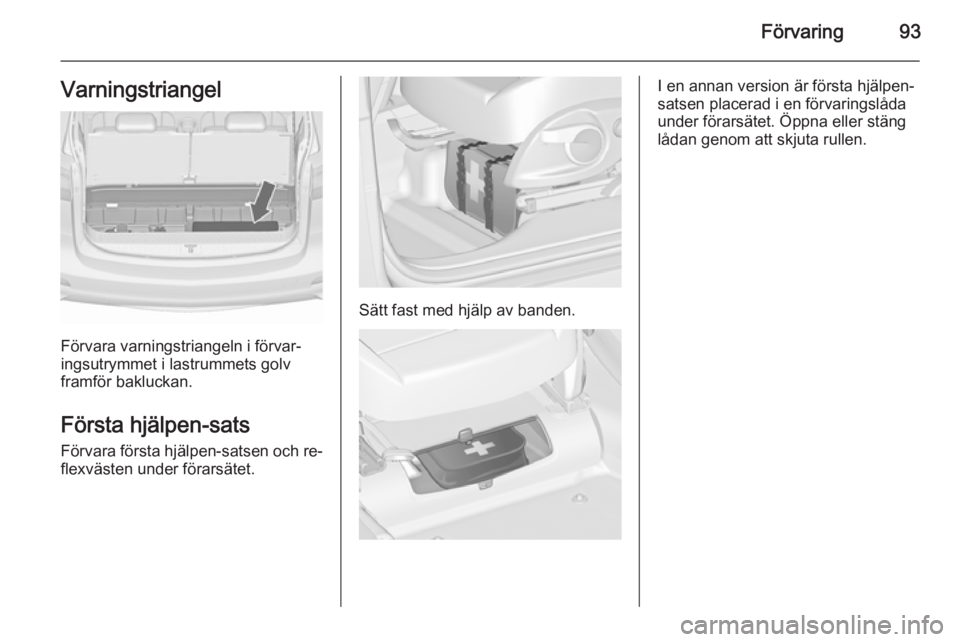

Förvaring93Varningstriangel
Förvara varningstriangeln i förvar‐
ingsutrymmet i lastrummets golv
framför bakluckan.
Första hjälpen-sats
Förvara första hjälpen-satsen och re‐ flexvästen under förarsätet.
Sätt fast med hjälp av banden.
I en annan version är första hjälpen-
satsen placerad i en förvaringslåda under förarsätet. Öppna eller stänglådan genom att skjuta rullen.

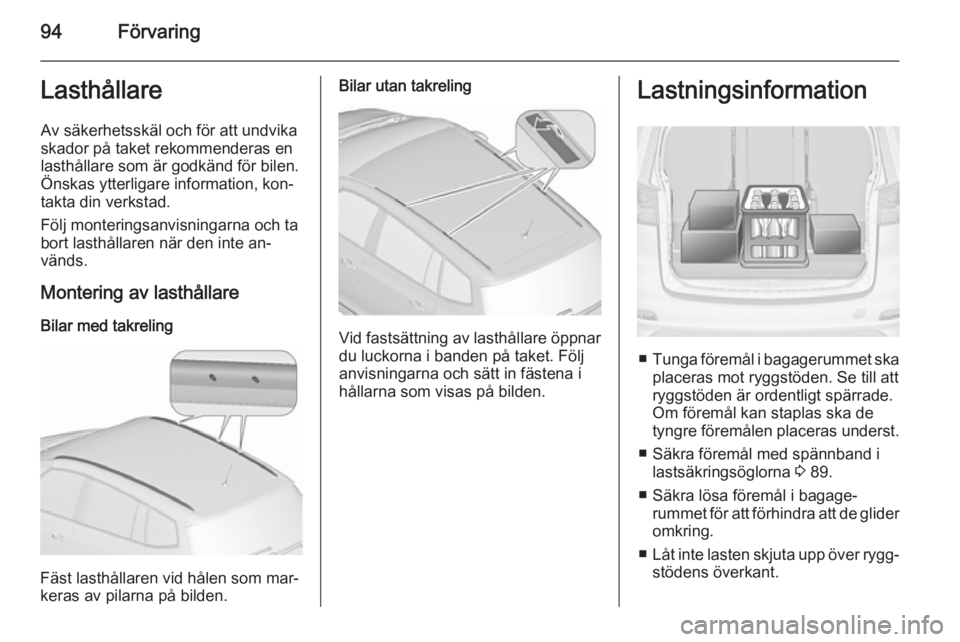

94FörvaringLasthållareAv säkerhetsskäl och för att undvikaskador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Montering av lasthållare
Bilar med takreling
Fäst lasthållaren vid hålen som mar‐
keras av pilarna på bilden.
Bilar utan takreling
Vid fastsättning av lasthållare öppnar
du luckorna i banden på taket. Följ
anvisningarna och sätt in fästena i
hållarna som visas på bilden.
Lastningsinformation
■ Tunga föremål i bagagerummet ska
placeras mot ryggstöden. Se till att
ryggstöden är ordentligt spärrade.
Om föremål kan staplas ska de
tyngre föremålen placeras underst.
■ Säkra föremål med spännband i lastsäkringsöglorna 3 89.
■ Säkra lösa föremål i bagage‐ rummet för att förhindra att de glideromkring.
■ Låt inte lasten skjuta upp över rygg‐
stödens överkant.

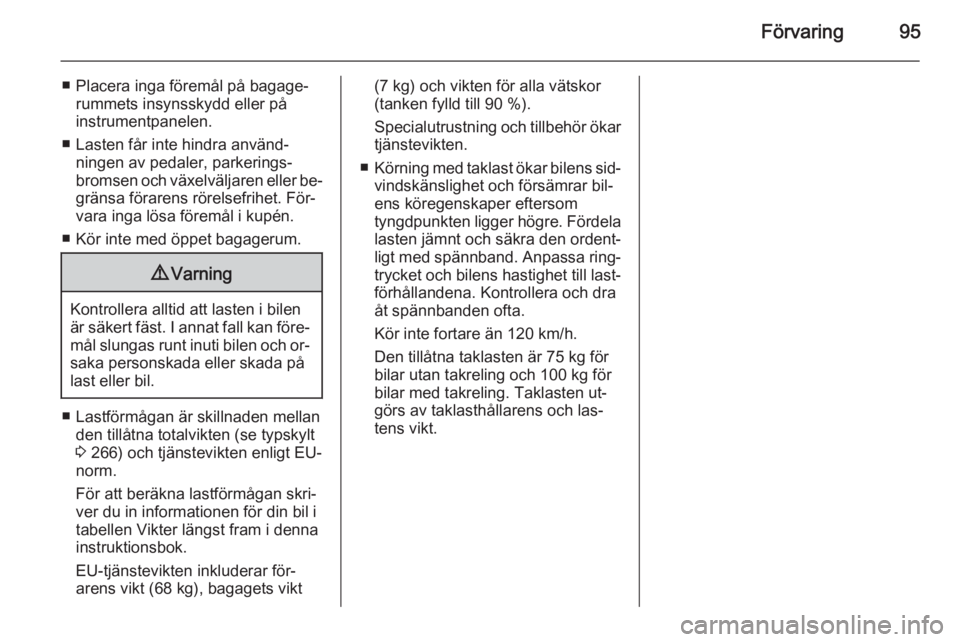

Förvaring95
■ Placera inga föremål på bagage‐rummets insynsskydd eller på
instrumentpanelen.
■ Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller be‐
gränsa förarens rörelsefrihet. För‐
vara inga lösa föremål i kupén.
■ Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
■ Lastförmågan är skillnaden mellan den tillåtna totalvikten (se typskylt
3 266) och tjänstevikten enligt EU-
norm.
För att beräkna lastförmågan skri‐
ver du in informationen för din bil i
tabellen Vikter längst fram i denna
instruktionsbok.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(tanken fylld till 90 %).
Specialutrustning och tillbehör ökar
tjänstevikten.
■ Körning med taklast ökar bilens sid‐
vindskänslighet och försämrar bil‐
ens köregenskaper eftersom
tyngdpunkten ligger högre. Fördela
lasten jämnt och säkra den ordent‐
ligt med spännband. Anpassa ring‐
trycket och bilens hastighet till last‐
förhållandena. Kontrollera och dra
åt spännbanden ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 75 kg för
bilar utan takreling och 100 kg för
bilar med takreling. Taklasten ut‐
görs av taklasthållarens och las‐
tens vikt.

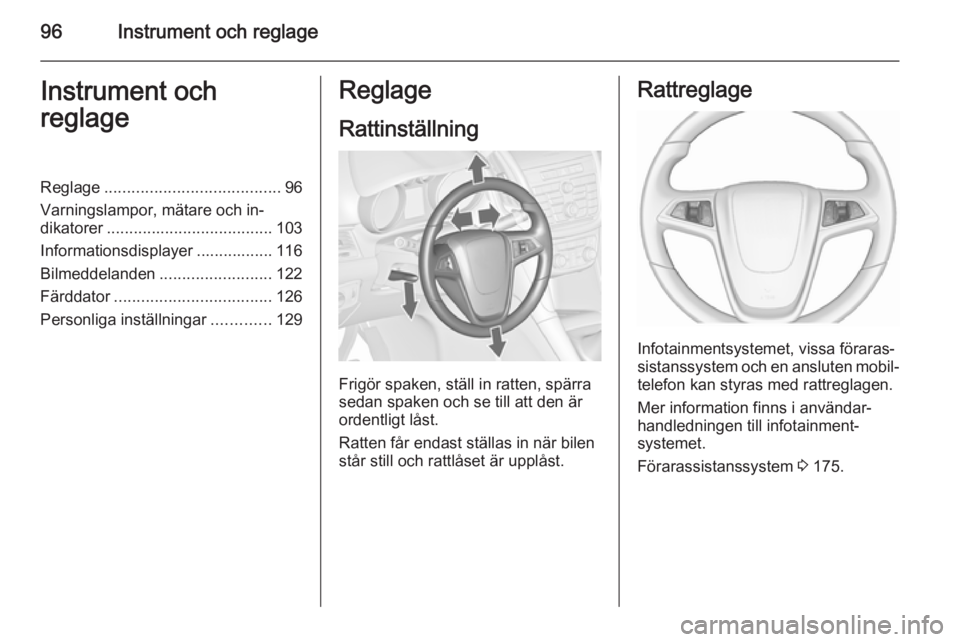

96Instrument och reglageInstrument och
reglageReglage ....................................... 96
Varningslampor, mätare och in‐
dikatorer ..................................... 103
Informationsdisplayer ................. 116
Bilmeddelanden .........................122
Färddator ................................... 126
Personliga inställningar .............129Reglage
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet, vissa föraras‐
sistanssystem och en ansluten mobil‐ telefon kan styras med rattreglagen.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Förarassistanssystem 3 175.

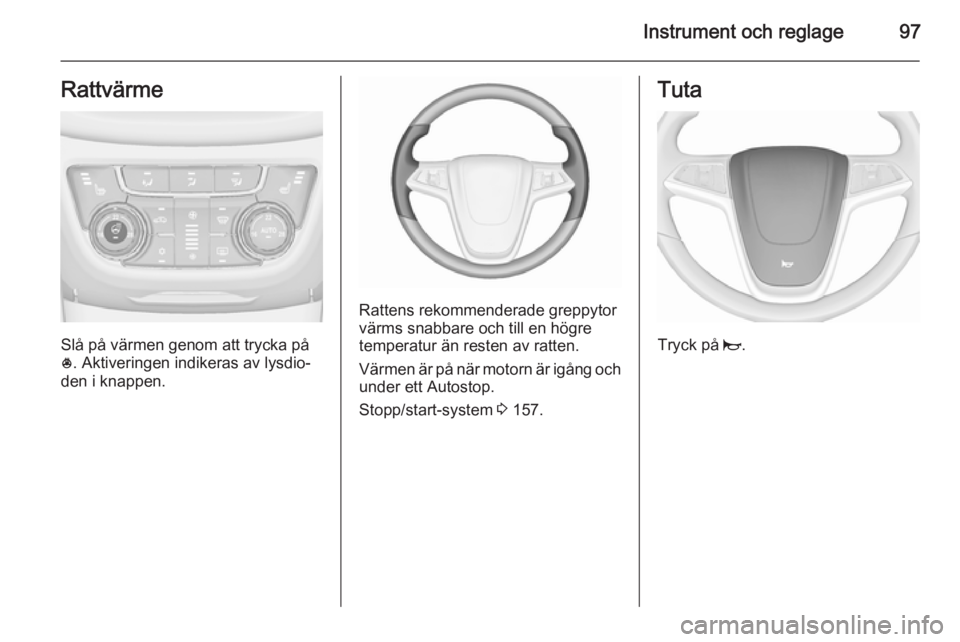

Instrument och reglage97Rattvärme
Slå på värmen genom att trycka på
* . Aktiveringen indikeras av lysdio‐
den i knappen.
Rattens rekommenderade greppytor
värms snabbare och till en högre
temperatur än resten av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 157.
Tuta
Tryck på j.

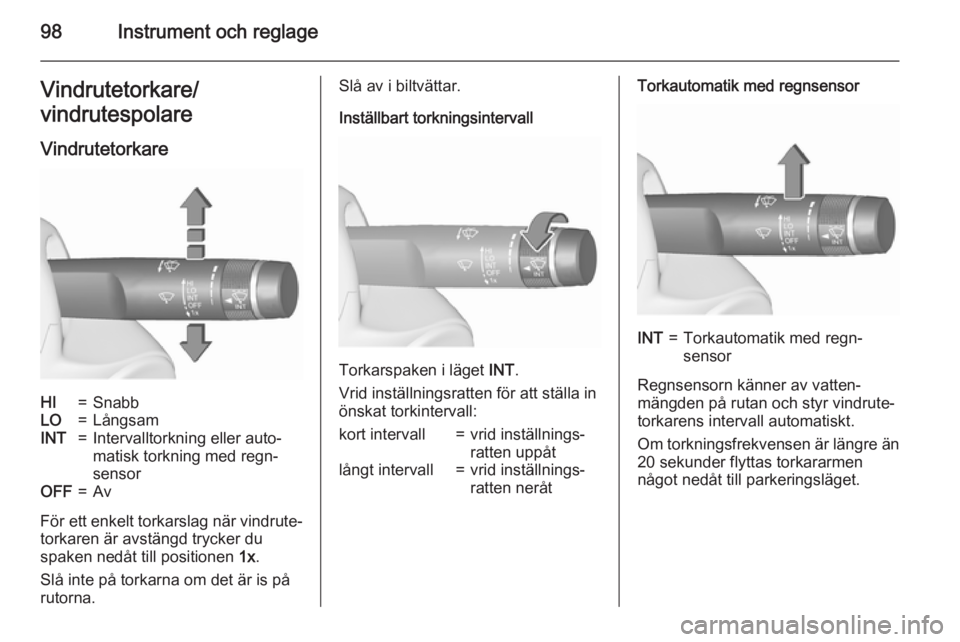

98Instrument och reglageVindrutetorkare/
vindrutespolare
VindrutetorkareHI=SnabbLO=LångsamINT=Intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF=Av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
önskat torkintervall:
kort intervall=vrid inställnings‐
ratten uppåtlångt intervall=vrid inställnings‐
ratten neråtTorkautomatik med regnsensorINT=Torkautomatik med regn‐
sensor
Regnsensorn känner av vatten‐
mängden på rutan och styr vindrute‐
torkarens intervall automatiskt.
Om torkningsfrekvensen är längre än 20 sekunder flyttas torkararmen
något nedåt till parkeringsläget.
