OPEL ZAFIRA C 2015.5 Instruktionsbok

Instrument och reglage119
Återställ trippmätaren genom att
trycka in SET/CLR -knappen på
blinkersspaken under några
sekunder, eller genom att trycka på
återställningsknappen mellan hastig‐
hetsmätaren och förarinformations‐
centralen när tändningen är på.
I bilar med färddator finns fler under‐
menyer tillgängliga.
Val och indikering kan skilja sig åt
mellan mellannivådisplay och högni‐
våkombidisplay.
Menyn tripmätare/bränslemängd,
färddator 3 126.
ECO-information meny
Tryck på MENU för att välja s i
den översta raden på högnivåkombi‐ displayen.
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.Undermenyerna är:
■Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför re‐
kommenderar uppväxling för att spara bränsle.
Visning av Eco-index : Den aktuella
bränsleförbrukningen visas genom
segment. För att köra ekonomiskt
ska du anpassa din körstil så att
segmenten inom Eco-området är
fyllda. Ju fler segment som är fyllda, desto högre är bränsleförbruk‐
ningen. Samtidigt visas den
aktuella förbrukningen.
■ Storförbrukare : Lista över de stör‐
sta aktiverade förbrukarna i fal‐
lande ordning. Bränslebesparings‐
potentialen visas. När en förbruk‐
are stängs av försvinner den från
listan och förbrukningen uppdate‐
ras.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda
bakrutan automatiskt för att öka
motorbelastningen. I detta fall indi‐
keras den uppvärmda bakrutan
som en av de största förbrukarna
utan aktivering från kunden.

120Instrument och reglage
■Förbrukning : Visar den genomsnitt‐
liga förbrukningsutvecklingen
under en sträcka på 50 km. Fyllda
segment visar förbrukningen i steg
om 5 km och vilken effekt topogra‐ fin och körbeteendet har på bräns‐leförbrukningen.
Graphic-Info-Display,
Colour-Info-Display
Beroende på bilens konfiguration har
den en Graphic-Info-Display eller
Colour-Info-Display. Denna Info-Dis‐
play är placerad ovanför infotain‐
mentsystemet i instrumentpanelen.
Graphic-Info-Display
Beroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.
Graphic-Info-Display visar:
■ tid 3 100
■ utomhustemperatur 3 100
■ datum 3 100
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ personliga bilinställningar 3 129

Instrument och reglage121
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
■ tid 3 100
■ utomhustemperatur 3 100
■ datum 3 100
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ navigation, se beskrivningen i info‐ tainmentsystemets instruktionsbok
■ backkamera
■ systeminställningar
■ bilmeddelanden 3 122
■ personliga bilinställningar 3 129
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.
Val görs via:
■ menyer
■ infotainmentsystemets funktions‐ knappar och multifunktionsknapp
Val med infotainmentsystemet
Välj en funktion med infotainmentsys‐temets knappar. Den valda funktio‐
nens meny visas.
Multifunktionsknappen används för
att välja en punkt och för att bekräfta.
Multifunktionsknapp
Multifunktionsknappen är ett centralt
reglage för menyerna:
Vrid till ■ för att markera ett menyalternativ
■ för att ställa in ett värde eller visa ett
menyalternativ

122Instrument och reglage
Tryck på (den yttre ringen)■ för att välja eller aktivera markerat alternativ
■ för att bekräfta ett inställt värde ■ för att koppla till/från en system‐ funktion
BACK -knappen
Tryck på BACK för att:
■ stänga en meny utan att ändra några inställningar
■ återgå från en undermeny till en högre menynivå
■ radera det sista tecknet i en tecken‐
följd
Radera hela värdet genom att trycka
in och hålla BACK intryckt i några
sekunder.
Personliga inställningar 3 129.
Memorerade inställningar 3 24.Bilmeddelanden
Meddelanden indikeras huvudsak‐
ligen i förarinformationscentret (DIC), i vissa fall tillsammans med en var‐
ning och en ljudsignal.
Tryck på knappen SET/CLR, MENU
eller vrid på inställningsratten för att
bekräfta ett meddelande.
Bilmeddelanden i
mellannivådisplayen
Bilmeddelandena visas som kodnum‐ mer.
NrBilmeddelande2Ingen fjärrkontroll upptäckt,
trampa ner kopplingspedalen
för en omstart4Luftkonditioneringen av5Ratten är låst

Instrument och reglage123
NrBilmeddelande6Trampa ner bromspedalen för
att lossa den elektriska parker‐
ingsbromsen7Vrid ratten, slå av tändningen
och slå sedan på den9Vrid ratten, starta motorn igen12Bilen överlastad13Kompressorn överhettad15Fel högt mittmonterat bromsljus16Fel bromsljus17Fel nivåreglering strålkastare18Fel vänster halvljus19Fel dimbakljus20Fel höger halvljus21Fel vänster sidoljus22Fel höger sidoljus23Fel backljus24Fel registreringsskyltsbelysningNrBilmeddelande25Fel vänster blinker fram26Fel vänster blinker bak27Fel höger blinker fram28Fel höger blinker bak29Kontrollera släpets bromsljus30Kontrollera släpets backljus31Kontrollera vänster släpblinker32Kontrollera höger släpblinker33Kontrollera släpets dimbakljus34Kontrollera släpets bakljus35Byt batteriet i fjärrkontrollen48Rengör varningssystem döda
vinkeln49Filbytesvarning inte tillgänglig53Dra åt tanklocket54Vatten i diselbränslefiltretNrBilmeddelande55Dieselpartikelfiltret är fullt 3 16056Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln58Däck utan TPMS-sensorer
upptäckta59Öppna och stäng sedan förar‐
fönstret60Öppna och stäng sedan det
främre passagerarfönstret61Öppna och stäng sedan vänster fönster bak62Öppna och stäng sedan höger
fönster bak65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
service

124Instrument och reglage
NrBilmeddelande69Upphängningssystemet
behöver service70Nivåregleringssystemet
behöver service71Bakaxeln behöver service74AFL behöver service75Luftkonditioneringen behöver
service76Varningssystemet för döda
vinkeln behöver service77Varning för filbyte behöver
service79Fyll på motorolja81Växellådan behöver service82Byt motorolja snart83Den adaptiva farthållaren
behöver service84Motoreffekten är reduceradNrBilmeddelande89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter94Lägg i parkeringsläge innan du
går ut95Airbags behöver service128Motorhuv öppen134Fel på parkeringshjälpen,
rengör stötfångaren136Serva parkeringshjälpen145Kontrollera spolarvätskenivå174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagenBilmeddelanden i
högnivådisplayen
Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.
Systemet visar meddelanden när det
gäller följande ämnen:
■ servicemeddelanden
■ vätskenivåer
■ stöldlarm
■ bromsar
■ förarassistanssystem
■ körkontrollsystem
■ hastighetsbegränsare

Instrument och reglage125
■ farthållare
■ adaptiv farthållare
■ kollisionsvarning
■ panikbromshjälpsystem
■ parkeringshjälpsystem
■ belysning, glödlampsbyte
■ kurvbelysning
■ torkar-/spolarsystem
■ dörrar, fönster
■ varning för döda vinkeln
■ trafikmärkesassistans
■ filbytesvarning
■ fjärrkontroll
■ säkerhetsbälten
■ airbagsystem
■ motor och växellåda
■ däcktryck
■ dieselpartikelfilter 3 160
■ bilbatteristatus
■ selektiv katalytisk reduktion, urea‐ lösning (Diesel Exhaust Fluid)
(DEF), AdBlue 3 162Bilmeddelanden i Colour-
Info-Display
En del viktiga meddelanden visas
dessutom i Colour-Info-Display. Be‐
kräfta ett meddelande genom att
trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast en varningssignal hörs åt
gången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
■ Om säkerhetsbältet inte har tagits på.
■ Vid start om dörrarna eller bak‐ luckan inte är riktigt stängda.
■ Om en viss hastighet överskrids med parkeringsbromsen åtdragen.
■ Om den adaptiva farhållaren auto‐ matiskt inaktiveras.■ Om du kör för nära ett framförva‐ rande fordon.
■ Om en programmerad hastighet eller hastighetsgräns överskrids.
■ Om ett varningsmeddelande eller en varningskod visas i förarinfor‐
mationscentret (DIC).
■ Om parkeringshjälpen upptäcker ett föremål.
■ Om ett oavsiktligt filbyte inträffar.
■ Om backen är i och cykelhållaren är
utdragen.
■ Om dieselpartikelfiltret är fullt.
■ Om AdBlue behöver fyllas på.
Om bilen är parkerad och/eller
förardörren öppnas ■ Om nyckeln är i tändningslåset.
■ Vid tänd ytterbelysning.
Under ett Autostop ■ Om förardörren öppnas.

126Instrument och reglageBatterispänning
Om bilbatteriets spänning är låg visas ett varningsmeddelande eller
varningskod 174 i förarinformations‐
centralen.
1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker kör‐
ning, till exempel stolsvärme, upp‐ värmd bakruta eller andra större
förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använd
en batteriladdare.
Varningsmeddelandet eller varnings‐
koden försvinner när motorn har
startats två gånger i rad utan spän‐
ningsfall.
Om bilbatteriet inte går att ladda, låt
en verkstad åtgärda orsaken till felet.Färddator
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken 3 116.
Tryck på MENU för att välja
Färddator eller välj W på högnivå‐
kombidisplayen.
Färddator på högnivåkombidisplayen
Vrid inställningsratten för att välja en
av undermenyerna:

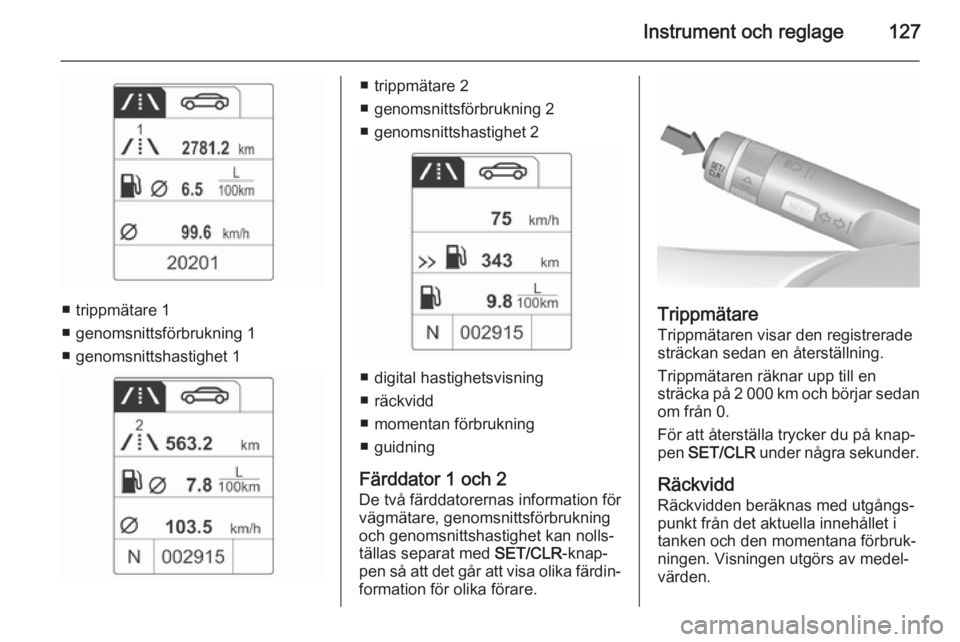

Instrument och reglage127
■ trippmätare 1
■ genomsnittsförbrukning 1
■ genomsnittshastighet 1
■ trippmätare 2
■ genomsnittsförbrukning 2
■ genomsnittshastighet 2
■ digital hastighetsvisning
■ räckvidd
■ momentan förbrukning
■ guidning
Färddator 1 och 2
De två färddatorernas information för
vägmätare, genomsnittsförbrukning
och genomsnittshastighet kan nolls‐
tällas separat med SET/CLR-knap‐
pen så att det går att visa olika färdin‐ formation för olika förare.
Trippmätare
Trippmätaren visar den registreradesträckan sedan en återställning.
Trippmätaren räknar upp till en
sträcka på 2 000 km och börjar sedan
om från 0.
För att återställa trycker du på knap‐
pen SET/CLR under några sekunder.
Räckvidd Räckvidden beräknas med utgångs‐
punkt från det aktuella innehållet i
tanken och den momentana förbruk‐
ningen. Visningen utgörs av medel‐
värden.

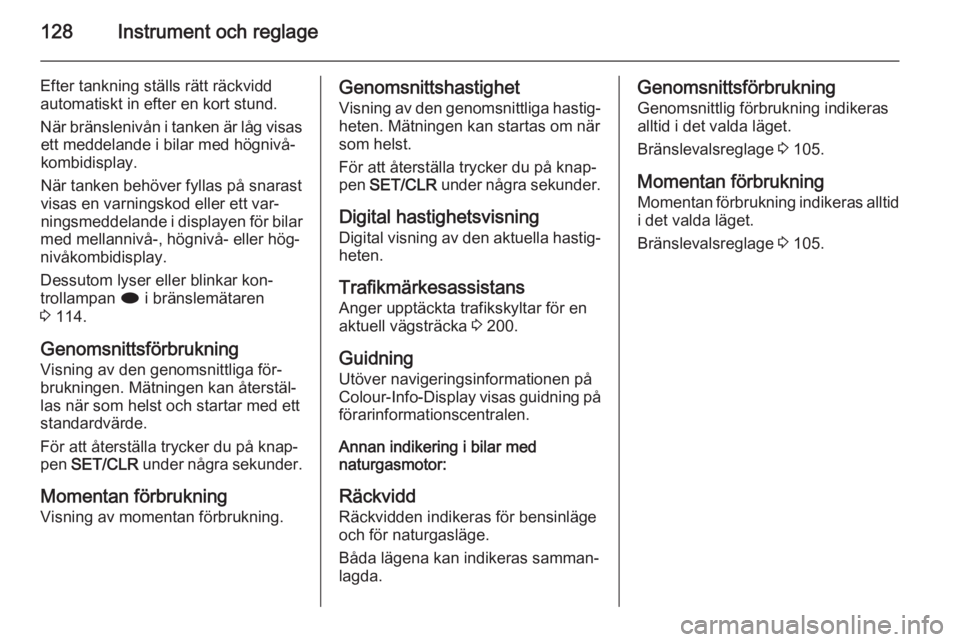

128Instrument och reglage
Efter tankning ställs rätt räckviddautomatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas ett meddelande i bilar med högnivå‐
kombidisplay.
När tanken behöver fyllas på snarast
visas en varningskod eller ett var‐ ningsmeddelande i displayen för bilar
med mellannivå-, högnivå- eller hög‐ nivåkombidisplay.
Dessutom lyser eller blinkar kon‐
trollampan i i bränslemätaren
3 114.
Genomsnittsförbrukning Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett
standardvärde.
För att återställa trycker du på knap‐
pen SET/CLR under några sekunder.
Momentan förbrukning Visning av momentan förbrukning.Genomsnittshastighet
Visning av den genomsnittliga hastig‐
heten. Mätningen kan startas om när
som helst.
För att återställa trycker du på knap‐
pen SET/CLR under några sekunder.
Digital hastighetsvisning Digital visning av den aktuella hastig‐
heten.
Trafikmärkesassistans
Anger upptäckta trafikskyltar för en aktuell vägsträcka 3 200.
Guidning
Utöver navigeringsinformationen på
Colour-Info-Display visas guidning på
förarinformationscentralen.
Annan indikering i bilar med
naturgasmotor:
RäckviddRäckvidden indikeras för bensinläge
och för naturgasläge.
Båda lägena kan indikeras samman‐
lagda.Genomsnittsförbrukning
Genomsnittlig förbrukning indikeras
alltid i det valda läget.
Bränslevalsreglage 3 105.
Momentan förbrukning
Momentan förbrukning indikeras alltid i det valda läget.
Bränslevalsreglage 3 105.
