OPEL ZAFIRA C 2015.5 Instruktionsbok

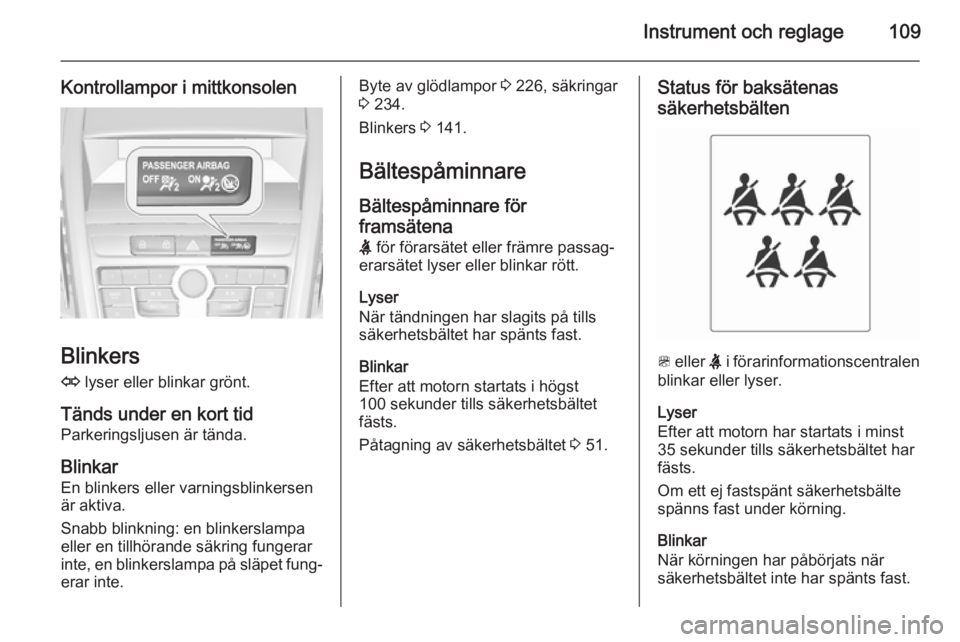

Instrument och reglage109
Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 226, säkringar
3 234.
Blinkers 3 141.
Bältespåminnare Bältespåminnare för
framsätena
X för förarsätet eller främre passag‐
erarsätet lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 51.Status för baksätenas
säkerhetsbälten
> eller X i förarinformationscentralen
blinkar eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder tills säkerhetsbältet har
fästs.
Om ett ej fastspänt säkerhetsbälte
spänns fast under körning.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.

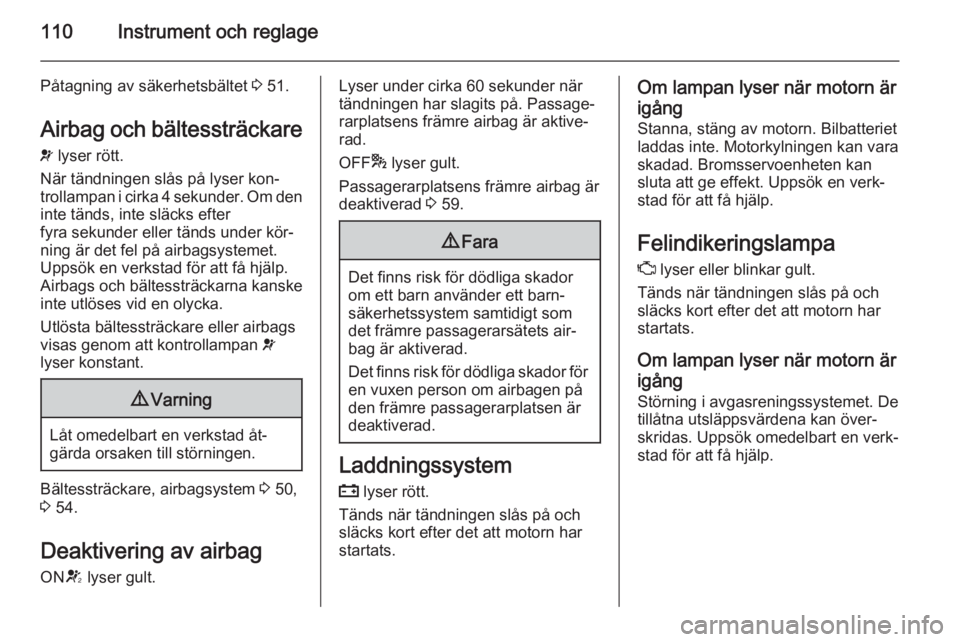

110Instrument och reglage
Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den
inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning är det fel på airbagsystemet.
Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 54.
Deaktivering av airbag ON V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
OFF * lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 59.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.

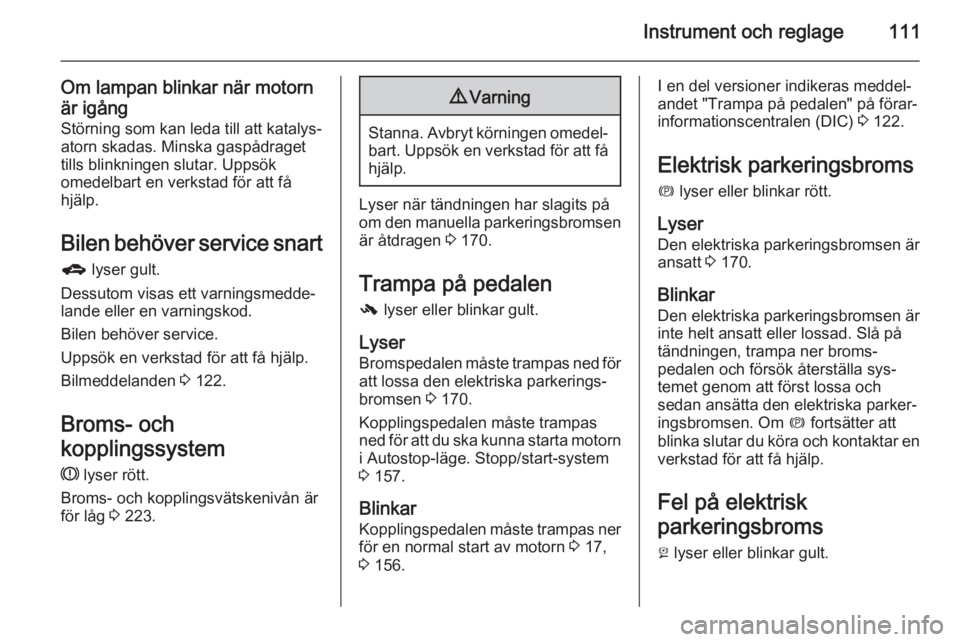

Instrument och reglage111
Om lampan blinkar när motorn
är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.
Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 122.
Broms- och
kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 223.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 170.
Trampa på pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för att lossa den elektriska parkerings‐
bromsen 3 170.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn
i Autostop-läge. Stopp/start-system
3 157.
Blinkar
Kopplingspedalen måste trampas ner för en normal start av motorn 3 17,
3 156.
I en del versioner indikeras meddel‐
andet "Trampa på pedalen" på förar‐
informationscentralen (DIC) 3 122.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
ansatt 3 170.
Blinkar Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Slå på tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en
verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms
j lyser eller blinkar gult.

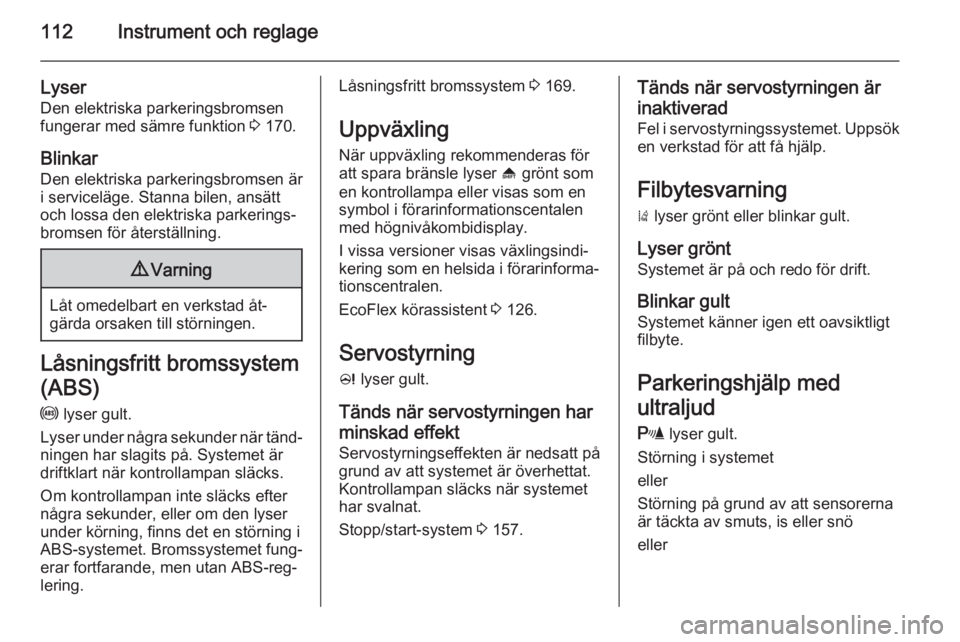

112Instrument och reglage
Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 170.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 169.
Uppväxling När uppväxling rekommenderas föratt spara bränsle lyser [ grönt som
en kontrollampa eller visas som en
symbol i förarinformationscentalen
med högnivåkombidisplay.
I vissa versioner visas växlingsindi‐
kering som en helsida i förarinforma‐
tionscentralen.
EcoFlex körassistent 3 126.
Servostyrning c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat.
Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 157.Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller

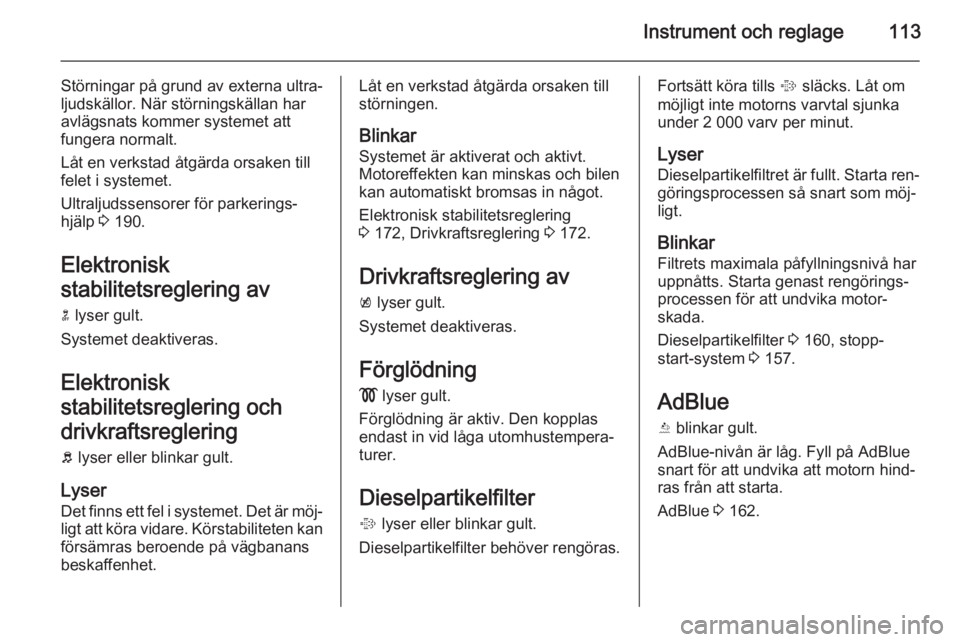

Instrument och reglage113
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 190.
Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering
b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.Låt en verkstad åtgärda orsaken till
störningen.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 172, Drivkraftsreglering 3 172.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 160, stopp-
start-system 3 157.
AdBlue Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 162.

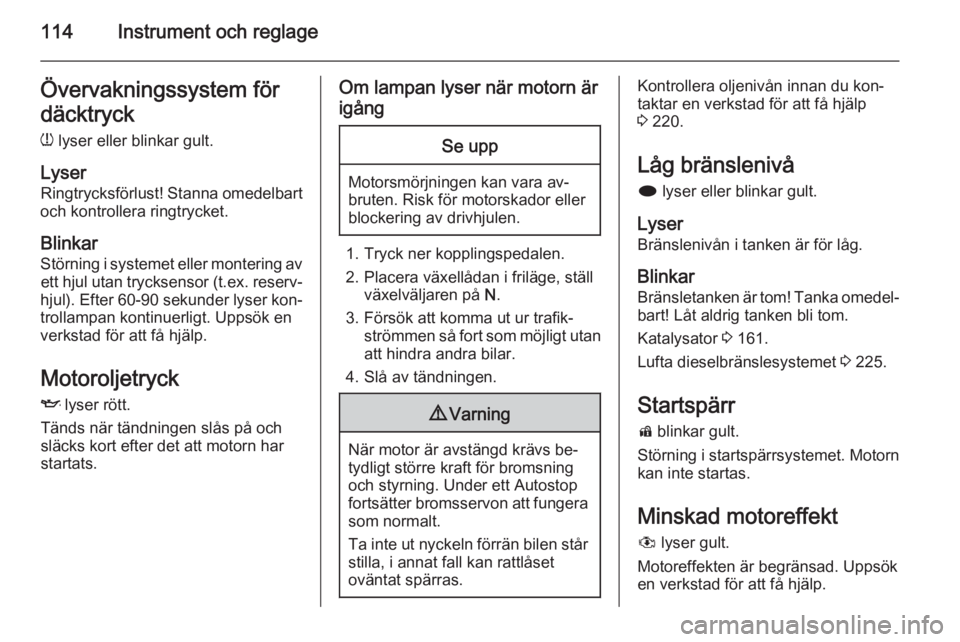

114Instrument och reglageÖvervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 220.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig tanken bli tom.
Katalysator 3 161.
Lufta dieselbränslesystemet 3 225.
Startspärr d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Minskad motoreffekt # lyser gult.
Motoreffekten är begränsad. Uppsök en verkstad för att få hjälp.

Instrument och reglage115Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 134.
Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐ tan används 3 135 eller när helljuset
är tänt med helljusassistent eller in‐ telligent ljusräckvidd 3 137.
Helljusassistent l lyser grönt.
Helljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 135,
3 137.
Kurvbelysning f lyser eller blinkar gult.
Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.Blinkar Systemet är omkopplat till sym‐
metriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att systemet är aktiverat 3 137.
Automatisk belysningsreglering
3 135.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 141.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 142.
Låg spolarvätskenivå
G lyser gult.
Spolarvätskenivån är låg.
Spolarvätska 3 223.Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 175.
Adaptiv farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Den adaptiva farthållaren är aktiv.
Adaptiv farthållare 3 177.
Fordon detekterat framför
A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Adaptiv farthållare 3 177, Kollisions‐
varning 3 184.

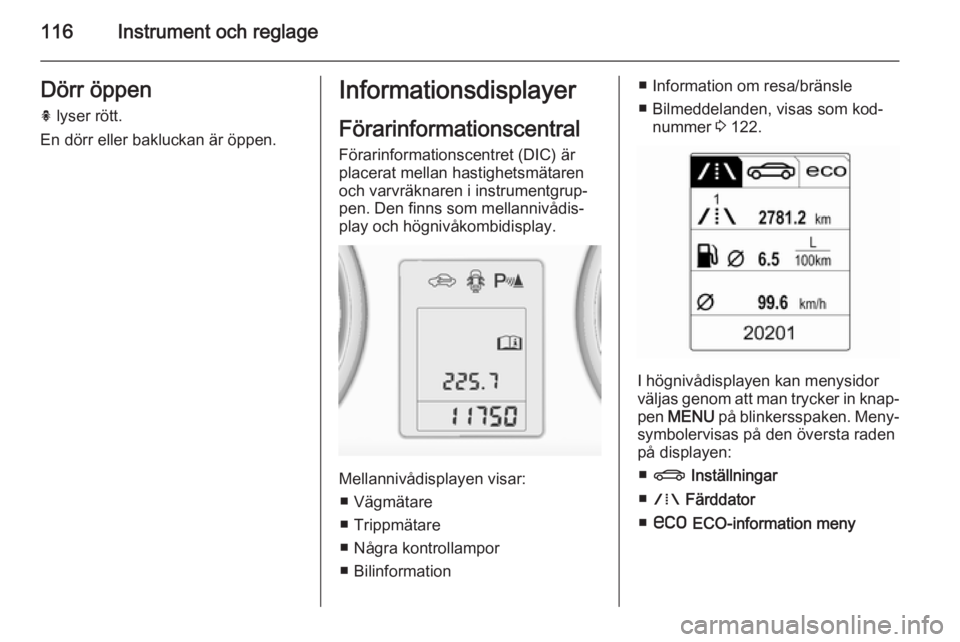

116Instrument och reglageDörr öppenh lyser rött.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentret (DIC) är
placerat mellan hastighetsmätaren
och varvräknaren i instrumentgrup‐
pen. Den finns som mellannivådis‐
play och högnivåkombidisplay.
Mellannivådisplayen visar:
■ Vägmätare
■ Trippmätare
■ Några kontrollampor
■ Bilinformation
■ Information om resa/bränsle
■ Bilmeddelanden, visas som kod‐ nummer 3 122.
I högnivådisplayen kan menysidor
väljas genom att man trycker in knap‐
pen MENU på blinkersspaken. Meny‐
symbolervisas på den översta raden
på displayen:
■ X Inställningar
■ W Färddator
■ s ECO-information meny

Instrument och reglage117

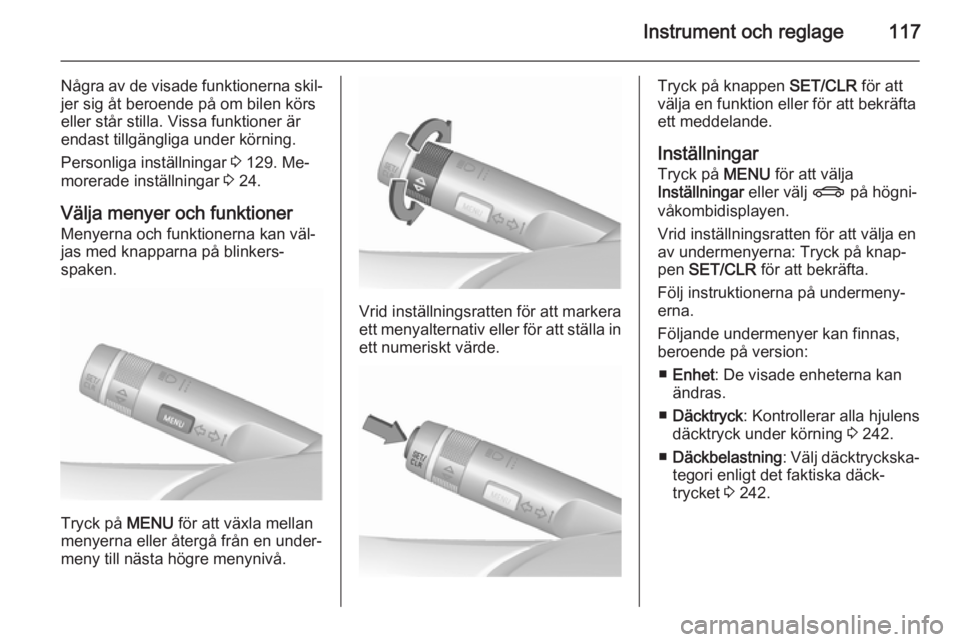

Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Personliga inställningar 3 129. Me‐
morerade inställningar 3 24.
Välja menyer och funktioner Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
menyerna eller återgå från en under‐
meny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller för att ställa in
ett numeriskt värde.
Tryck på knappen SET/CLR för att
välja en funktion eller för att bekräfta
ett meddelande.
Inställningar Tryck på MENU för att välja
Inställningar eller välj X på högni‐
våkombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
Följande undermenyer kan finnas,
beroende på version:
■ Enhet : De visade enheterna kan
ändras.
■ Däcktryck : Kontrollerar alla hjulens
däcktryck under körning 3 242.
■ Däckbelastning : Välj däcktryckska‐
tegori enligt det faktiska däck‐
trycket 3 242.

118Instrument och reglage

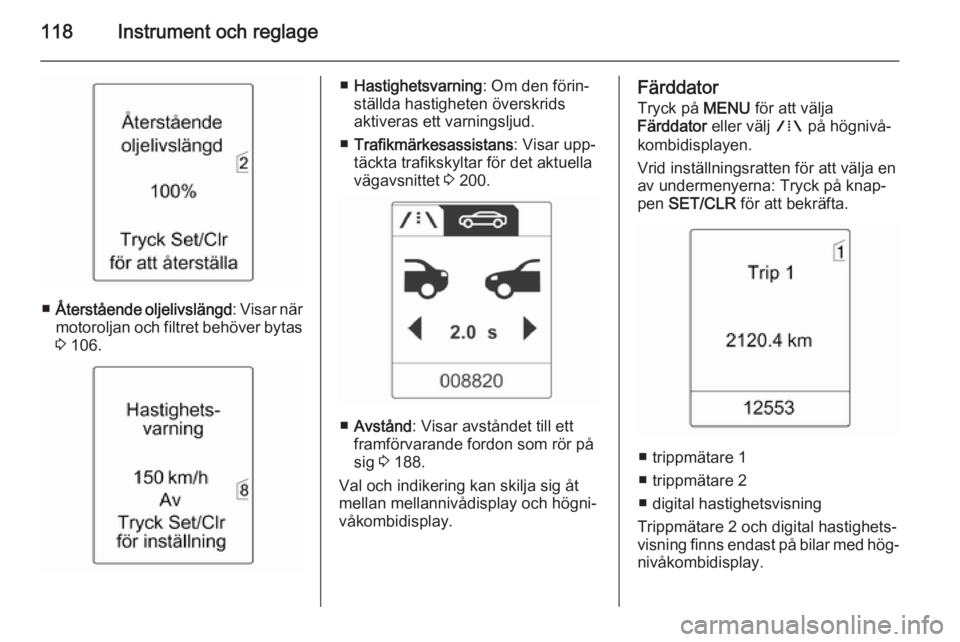

■Återstående oljelivslängd : Visar när
motoroljan och filtret behöver bytas 3 106.
■ Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids
aktiveras ett varningsljud.
■ Trafikmärkesassistans : Visar upp‐
täckta trafikskyltar för det aktuella
vägavsnittet 3 200.
■ Avstånd : Visar avståndet till ett
framförvarande fordon som rör på sig 3 188.
Val och indikering kan skilja sig åt
mellan mellannivådisplay och högni‐
våkombidisplay.
Färddator
Tryck på MENU för att välja
Färddator eller välj W på högnivå‐
kombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.
■ trippmätare 1
■ trippmätare 2
■ digital hastighetsvisning
Trippmätare 2 och digital hastighets‐ visning finns endast på bilar med hög‐
nivåkombidisplay.
