OPEL ZAFIRA C 2015.5 Instruktionsbok

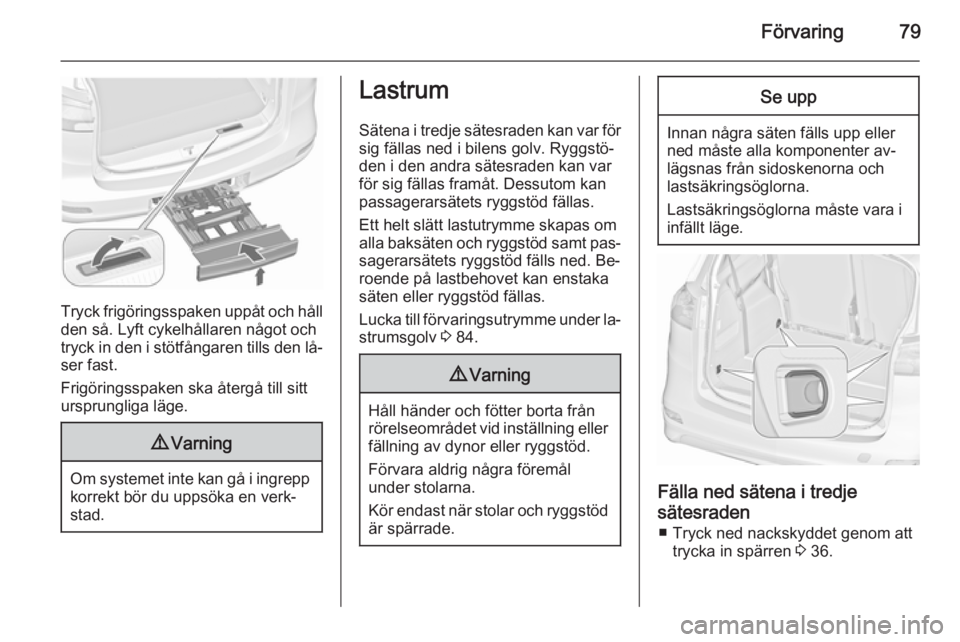

Förvaring79
Tryck frigöringsspaken uppåt och håll
den så. Lyft cykelhållaren något och
tryck in den i stötfångaren tills den lå‐
ser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Sätena i tredje sätesraden kan var för
sig fällas ned i bilens golv. Ryggstö‐
den i den andra sätesraden kan var
för sig fällas framåt. Dessutom kan
passagerarsätets ryggstöd fällas.
Ett helt slätt lastutrymme skapas om
alla baksäten och ryggstöd samt pas‐ sagerarsätets ryggstöd fälls ned. Be‐
roende på lastbehovet kan enstaka säten eller ryggstöd fällas.
Lucka till förvaringsutrymme under la‐ strumsgolv 3 84.9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller fällning av dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Kör endast när stolar och ryggstöd
är spärrade.
Se upp
Innan några säten fälls upp eller
ned måste alla komponenter av‐
lägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Fälla ned sätena i tredje
sätesraden ■ Tryck ned nackskyddet genom att trycka in spärren 3 36.

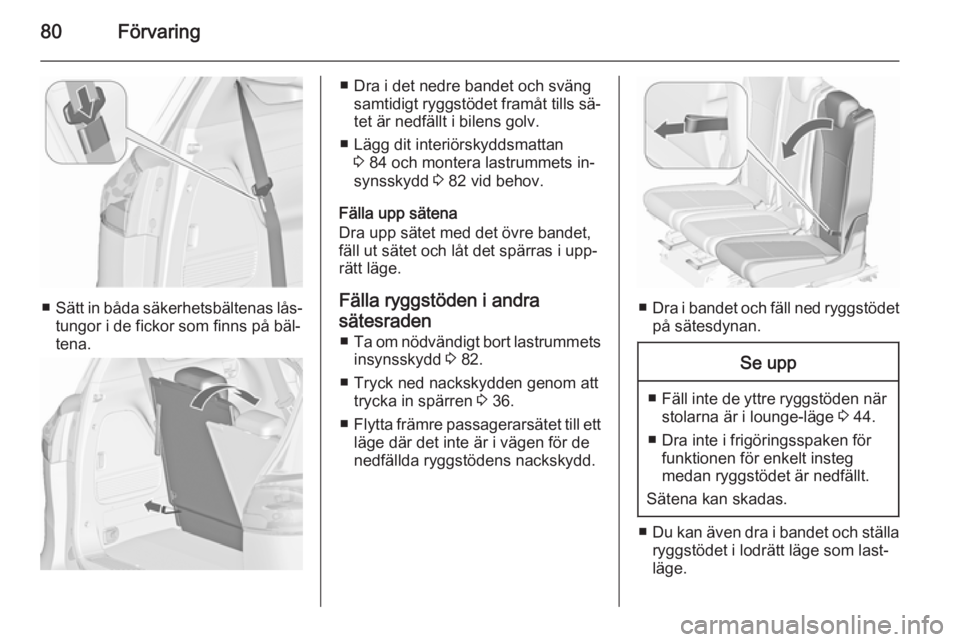

80Förvaring
■Sätt in båda säkerhetsbältenas lås‐
tungor i de fickor som finns på bäl‐
tena.
■ Dra i det nedre bandet och sväng samtidigt ryggstödet framåt tills sä‐tet är nedfällt i bilens golv.
■ Lägg dit interiörskyddsmattan 3 84 och montera lastrummets in‐
synsskydd 3 82 vid behov.
Fälla upp sätena Dra upp sätet med det övre bandet,
fäll ut sätet och låt det spärras i upp‐
rätt läge.
Fälla ryggstöden i andra
sätesraden ■ Ta om nödvändigt bort lastrummets
insynsskydd 3 82.
■ Tryck ned nackskydden genom att trycka in spärren 3 36.
■ Flytta främre passagerarsätet till ett
läge där det inte är i vägen för de
nedfällda ryggstödens nackskydd.
■ Dra i bandet och fäll ned ryggstödet
på sätesdynan.
Se upp
■ Fäll inte de yttre ryggstöden när
stolarna är i lounge-läge 3 44.
■ Dra inte i frigöringsspaken för funktionen för enkelt insteg
medan ryggstödet är nedfällt.
Sätena kan skadas.
■ Du kan även dra i bandet och ställa
ryggstödet i lodrätt läge som last‐
läge.

Förvaring819Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Fälla upp ryggstöden
Fäll upp ryggstödet till lodrätt läge.
Ställ in lutningen genom att dra i ban‐
det.
Se till att alla spärrar har låsts.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Fälla främre passagerarsätets
ryggstöd
Om bilens främre passagerarsäte är
utrustat med en lösgöringsmekanism
kan dess ryggstöd fällas ned till våg‐
rätt läge, t.ex. för mycket långa före‐
mål.
■ Tryck ned nackskyddet genom att trycka in spärren 3 36.
■ Flytta främre passagerarsätet till ett
läge där nackskyddet inte kommer
åt instrumentpanelen.
■ Dra i spaken och fäll ned ryggstödet
på sätet, släpp spaken. Ryggstödet
kan spärras i två lägen före det våg‐
räta läget. Låt ryggstödet gå i in‐
grepp hörbart.
Fälla upp ryggstöden ■ Dra i spaken och fäll upp ryggstödet
till önskat läge och släpp sedan
spaken. Låt ryggstödet gå i ingrepp
hörbart.
■ Ställ in sätet och nackskyddet.
Förvaringsutrymme bak På båda sidor av lastrummet finns för‐
varingshyllor.

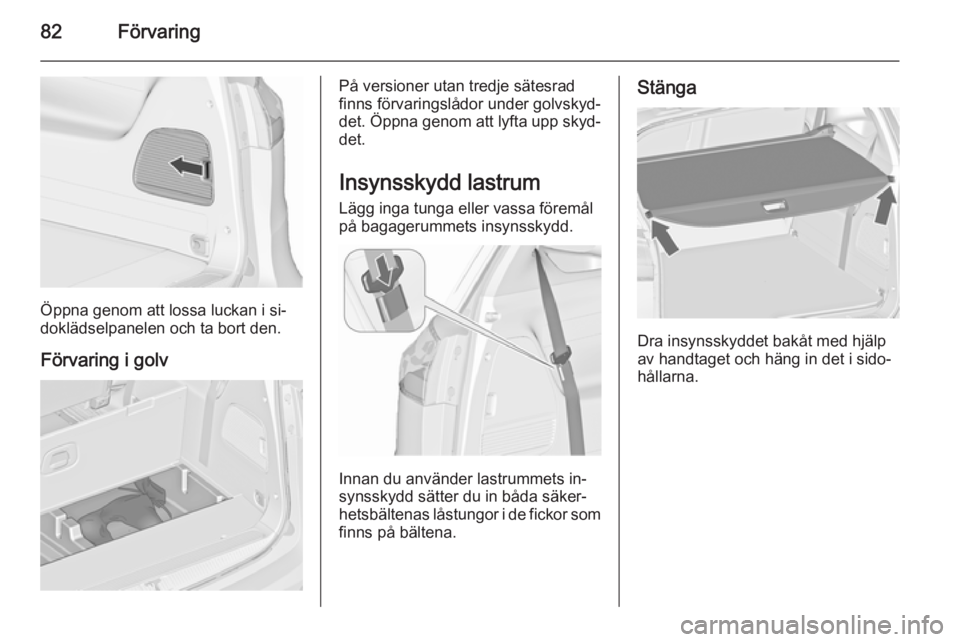

82Förvaring
Öppna genom att lossa luckan i si‐
doklädselpanelen och ta bort den.
Förvaring i golv
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det.
Insynsskydd lastrum
Lägg inga tunga eller vassa föremål
på bagagerummets insynsskydd.
Innan du använder lastrummets in‐
synsskydd sätter du in båda säker‐ hetsbältenas låstungor i de fickor som
finns på bältena.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.

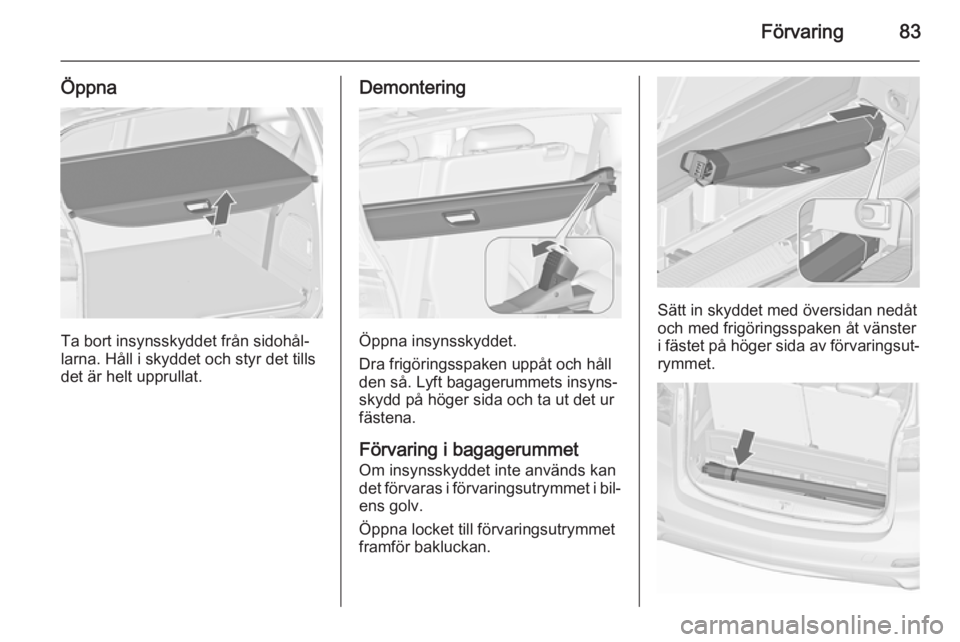

Förvaring83
Öppna
Ta bort insynsskyddet från sidohål‐
larna. Håll i skyddet och styr det tills det är helt upprullat.
Demontering
Öppna insynsskyddet.
Dra frigöringsspaken uppåt och håll
den så. Lyft bagagerummets insyns‐
skydd på höger sida och ta ut det ur
fästena.
Förvaring i bagagerummet Om insynsskyddet inte används kan
det förvaras i förvaringsutrymmet i bil‐
ens golv.
Öppna locket till förvaringsutrymmet framför bakluckan.
Sätt in skyddet med översidan nedåt
och med frigöringsspaken åt vänster
i fästet på höger sida av förvaringsut‐
rymmet.

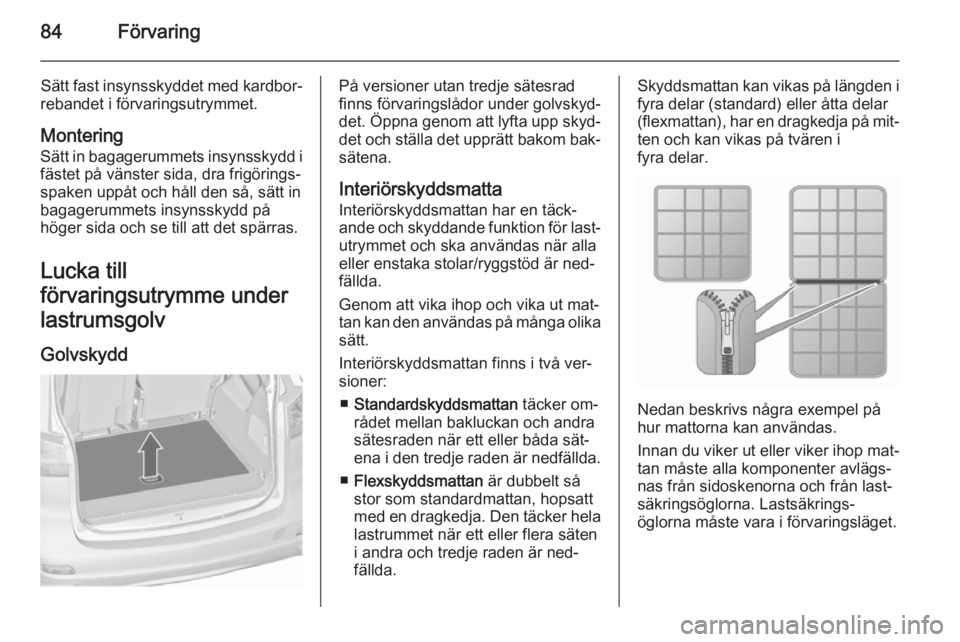

84Förvaring
Sätt fast insynsskyddet med kardbor‐
rebandet i förvaringsutrymmet.
Montering
Sätt in bagagerummets insynsskydd i fästet på vänster sida, dra frigörings‐
spaken uppåt och håll den så, sätt in
bagagerummets insynsskydd på
höger sida och se till att det spärras.
Lucka till
förvaringsutrymme under lastrumsgolv
GolvskyddPå versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom bak‐
sätena.
Interiörskyddsmatta Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet och ska användas när alla
eller enstaka stolar/ryggstöd är ned‐
fällda.
Genom att vika ihop och vika ut mat‐
tan kan den användas på många olika
sätt.
Interiörskyddsmattan finns i två ver‐
sioner:
■ Standardskyddsmattan täcker om‐
rådet mellan bakluckan och andra sätesraden när ett eller båda sät‐
ena i den tredje raden är nedfällda.
■ Flexskyddsmattan är dubbelt så
stor som standardmattan, hopsatt
med en dragkedja. Den täcker hela lastrummet när ett eller flera säten
i andra och tredje raden är ned‐
fällda.Skyddsmattan kan vikas på längden i fyra delar (standard) eller åtta delar
(flexmattan), har en dragkedja på mit‐ ten och kan vikas på tvären i
fyra delar.
Nedan beskrivs några exempel på
hur mattorna kan användas.
Innan du viker ut eller viker ihop mat‐ tan måste alla komponenter avlägs‐
nas från sidoskenorna och från last‐
säkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.

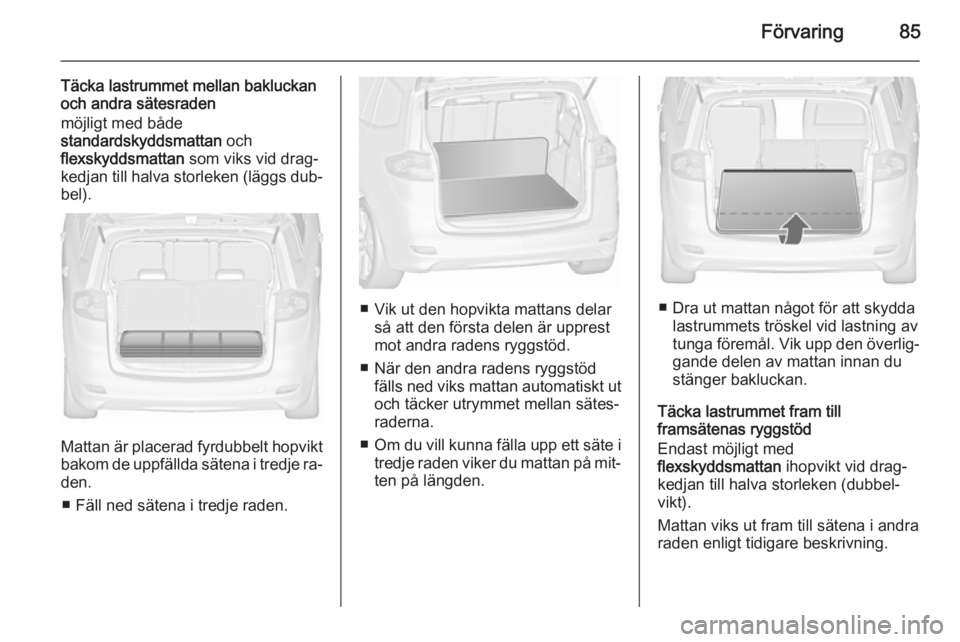

Förvaring85
Täcka lastrummet mellan bakluckan
och andra sätesraden
möjligt med både
standardskyddsmattan och
flexskyddsmattan som viks vid drag‐
kedjan till halva storleken (läggs dub‐ bel).
Mattan är placerad fyrdubbelt hopviktbakom de uppfällda sätena i tredje ra‐
den.
■ Fäll ned sätena i tredje raden.
■ Vik ut den hopvikta mattans delar så att den första delen är upprest
mot andra radens ryggstöd.
■ När den andra radens ryggstöd fälls ned viks mattan automatiskt ut
och täcker utrymmet mellan sätes‐
raderna.
■ Om du vill kunna fälla upp ett säte i
tredje raden viker du mattan på mit‐
ten på längden.■ Dra ut mattan något för att skydda lastrummets tröskel vid lastning av
tunga föremål. Vik upp den överlig‐ gande delen av mattan innan du
stänger bakluckan.
Täcka lastrummet fram till
framsätenas ryggstöd
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Mattan viks ut fram till sätena i andra
raden enligt tidigare beskrivning.

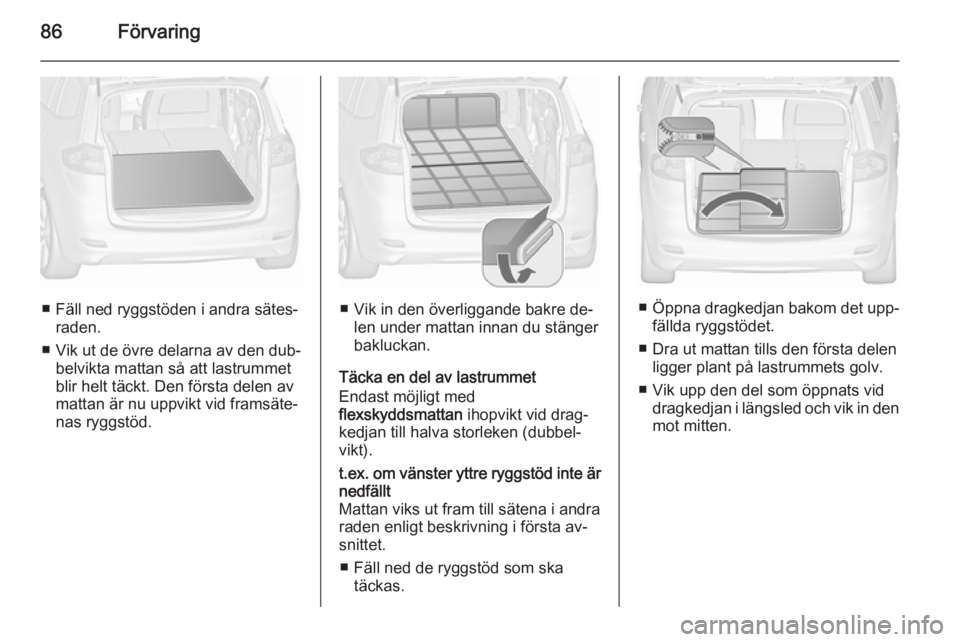

86Förvaring
■ Fäll ned ryggstöden i andra sätes‐raden.
■ Vik ut de övre delarna av den dub‐ belvikta mattan så att lastrummet
blir helt täckt. Den första delen av
mattan är nu uppvikt vid framsäte‐
nas ryggstöd.■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
Täcka en del av lastrummet
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
t.ex. om vänster yttre ryggstöd inte är
nedfällt
Mattan viks ut fram till sätena i andra raden enligt beskrivning i första av‐
snittet.
■ Fäll ned de ryggstöd som ska täckas.
■Öppna dragkedjan bakom det upp‐
fällda ryggstödet.
■ Dra ut mattan tills den första delen ligger plant på lastrummets golv.
■ Vik upp den del som öppnats vid dragkedjan i längsled och vik in denmot mitten.

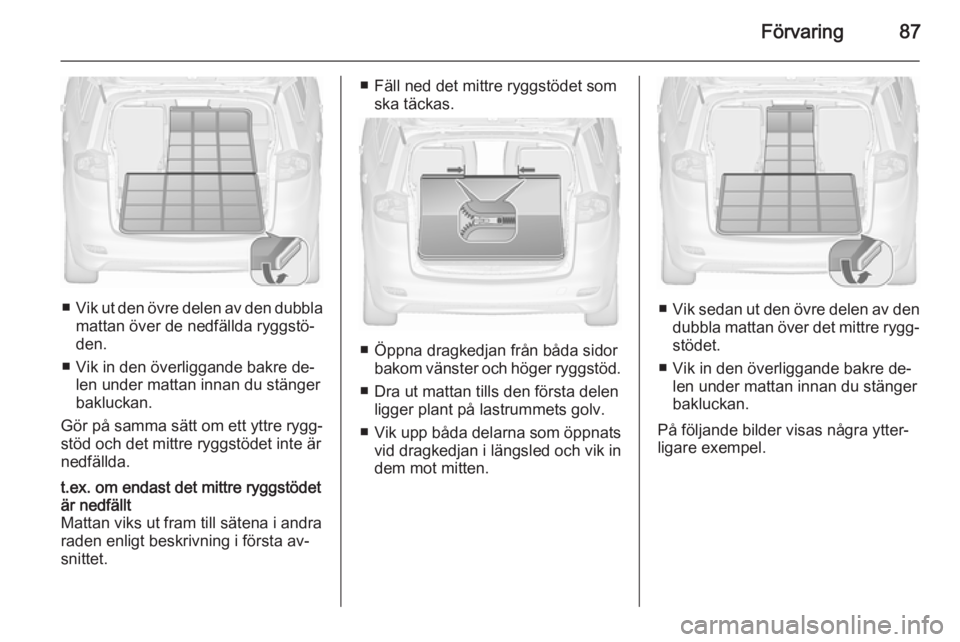

Förvaring87
■Vik ut den övre delen av den dubbla
mattan över de nedfällda ryggstö‐
den.
■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
Gör på samma sätt om ett yttre rygg‐
stöd och det mittre ryggstödet inte är
nedfällda.
t.ex. om endast det mittre ryggstödet
är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första av‐
snittet.■ Fäll ned det mittre ryggstödet som ska täckas.
■ Öppna dragkedjan från båda sidor bakom vänster och höger ryggstöd.
■ Dra ut mattan tills den första delen ligger plant på lastrummets golv.
■ Vik upp båda delarna som öppnats
vid dragkedjan i längsled och vik in dem mot mitten.
■ Vik sedan ut den övre delen av den
dubbla mattan över det mittre rygg‐ stödet.
■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
På följande bilder visas några ytter‐
ligare exempel.

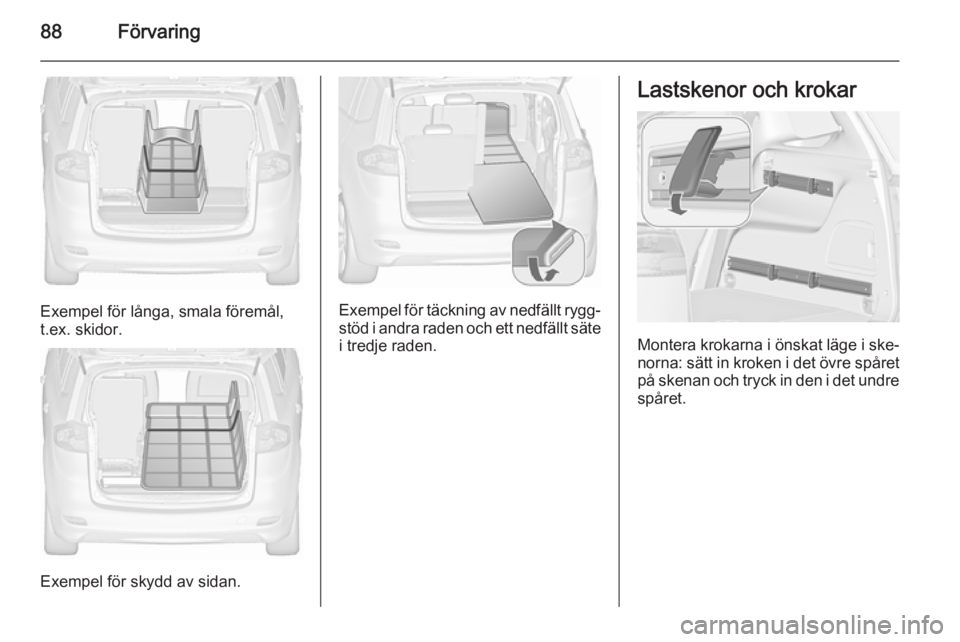

88Förvaring
Exempel för långa, smala föremål,
t.ex. skidor.
Exempel för skydd av sidan.
Exempel för täckning av nedfällt rygg‐ stöd i andra raden och ett nedfällt säte
i tredje raden.
Lastskenor och krokar
Montera krokarna i önskat läge i ske‐ norna: sätt in kroken i det övre spåret
på skenan och tryck in den i det undre spåret.
