Instrumentos, elementos de manuseamento129

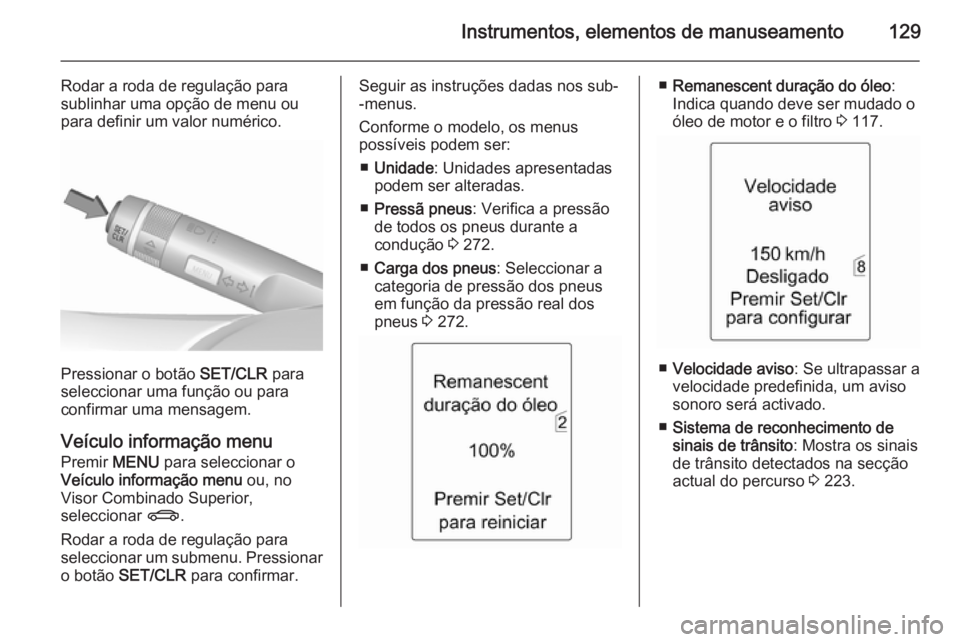

Rodar a roda de regulação para
sublinhar uma opção de menu ou
para definir um valor numérico.
Pressionar o botão SET/CLR para
seleccionar uma função ou para confirmar uma mensagem.
Veículo informação menu
Premir MENU para seleccionar o
Veículo informação menu ou, no
Visor Combinado Superior,
seleccionar X.
Rodar a roda de regulação para
seleccionar um submenu. Pressionar
o botão SET/CLR para confirmar.
Seguir as instruções dadas nos sub-
-menus.
Conforme o modelo, os menus
possíveis podem ser:
■ Unidade : Unidades apresentadas
podem ser alteradas.
■ Pressã pneus : Verifica a pressão
de todos os pneus durante a
condução 3 272.
■ Carga dos pneus : Seleccionar a
categoria de pressão dos pneus em função da pressão real dos
pneus 3 272.■ Remanescent duração do óleo :
Indica quando deve ser mudado o
óleo de motor e o filtro 3 117.
■ Velocidade aviso : Se ultrapassar a
velocidade predefinida, um aviso
sonoro será activado.
■ Sistema de reconhecimento de
sinais de trânsito : Mostra os sinais
de trânsito detectados na secção
actual do percurso 3 223.

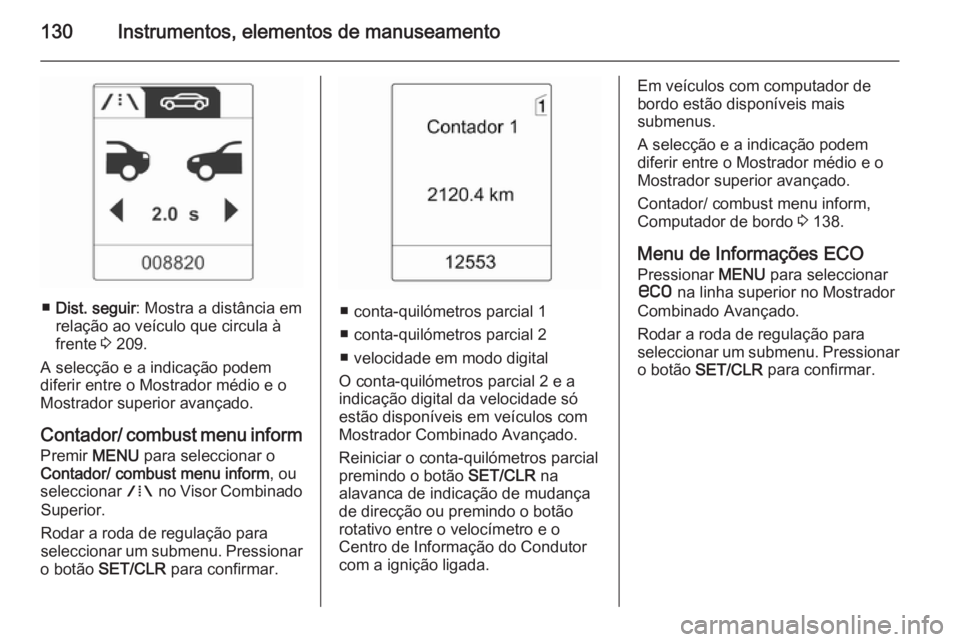

130Instrumentos, elementos de manuseamento
■Dist. seguir : Mostra a distância em
relação ao veículo que circula à
frente 3 209.
A selecção e a indicação podem
diferir entre o Mostrador médio e o
Mostrador superior avançado.
Contador/ combust menu inform
Premir MENU para seleccionar o
Contador/ combust menu inform , ou
seleccionar W no Visor Combinado
Superior.
Rodar a roda de regulação para
seleccionar um submenu. Pressionar
o botão SET/CLR para confirmar.■ conta-quilómetros parcial 1
■ conta-quilómetros parcial 2
■ velocidade em modo digital
O conta-quilómetros parcial 2 e a indicação digital da velocidade só
estão disponíveis em veículos com
Mostrador Combinado Avançado.
Reiniciar o conta-quilómetros parcial
premindo o botão SET/CLR na
alavanca de indicação de mudança
de direcção ou premindo o botão
rotativo entre o velocímetro e o
Centro de Informação do Condutor
com a ignição ligada.
Em veículos com computador de
bordo estão disponíveis mais
submenus.
A selecção e a indicação podem
diferir entre o Mostrador médio e o
Mostrador superior avançado.
Contador/ combust menu inform,
Computador de bordo 3 138.
Menu de Informações ECO Pressionar MENU para seleccionar
s na linha superior no Mostrador
Combinado Avançado.
Rodar a roda de regulação para
seleccionar um submenu. Pressionar
o botão SET/CLR para confirmar.

Instrumentos, elementos de manuseamento131

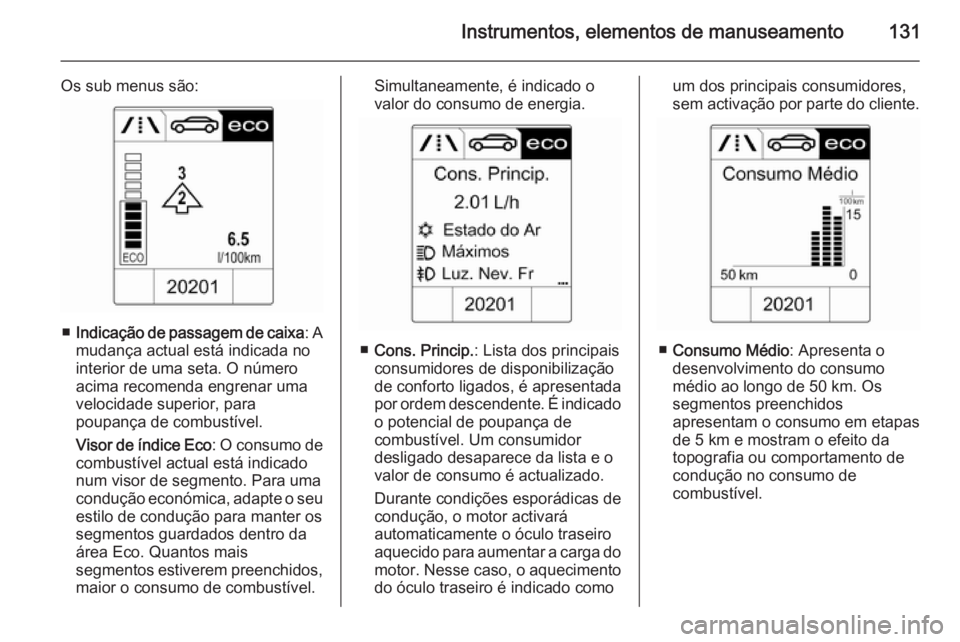

Os sub menus são:
■Indicação de passagem de caixa : A
mudança actual está indicada no
interior de uma seta. O número
acima recomenda engrenar uma
velocidade superior, para
poupança de combustível.
Visor de índice Eco : O consumo de
combustível actual está indicado
num visor de segmento. Para uma
condução económica, adapte o seu
estilo de condução para manter os
segmentos guardados dentro da
área Eco. Quantos mais
segmentos estiverem preenchidos, maior o consumo de combustível.
Simultaneamente, é indicado o
valor do consumo de energia.
■ Cons. Princip. : Lista dos principais
consumidores de disponibilização
de conforto ligados, é apresentada
por ordem descendente. É indicado
o potencial de poupança de
combustível. Um consumidor
desligado desaparece da lista e o
valor de consumo é actualizado.
Durante condições esporádicas de
condução, o motor activará
automaticamente o óculo traseiro
aquecido para aumentar a carga do
motor. Nesse caso, o aquecimento
do óculo traseiro é indicado como
um dos principais consumidores,
sem activação por parte do cliente.
■ Consumo Médio : Apresenta o
desenvolvimento do consumo
médio ao longo de 50 km. Os
segmentos preenchidos
apresentam o consumo em etapas
de 5 km e mostram o efeito da
topografia ou comportamento de
condução no consumo de
combustível.

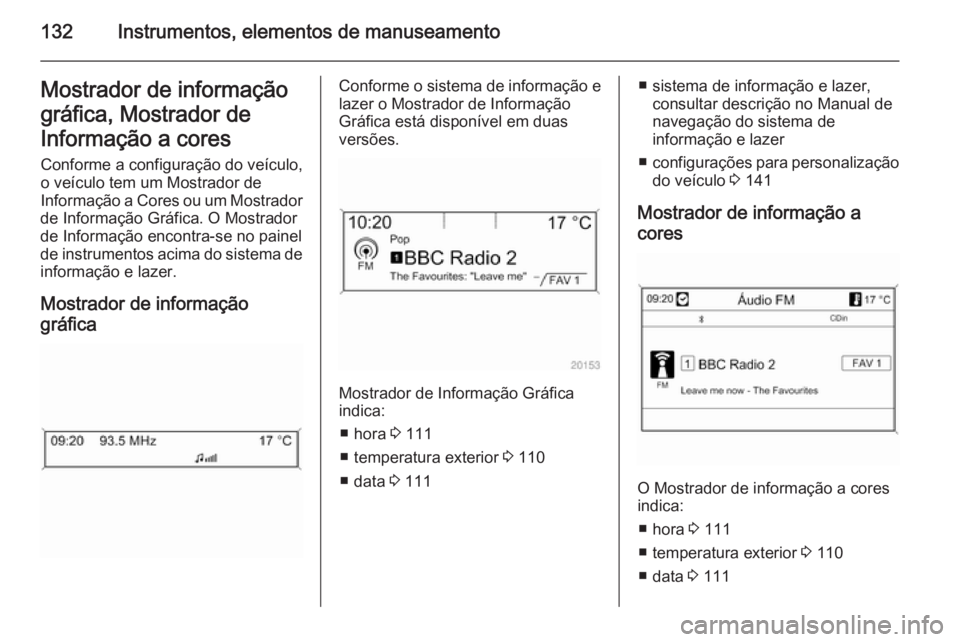

132Instrumentos, elementos de manuseamentoMostrador de informação
gráfica, Mostrador de
Informação a cores Conforme a configuração do veículo,
o veículo tem um Mostrador de
Informação a Cores ou um Mostrador
de Informação Gráfica. O Mostrador
de Informação encontra-se no painel
de instrumentos acima do sistema de
informação e lazer.
Mostrador de informação
gráficaConforme o sistema de informação e lazer o Mostrador de Informação
Gráfica está disponível em duas
versões.
Mostrador de Informação Gráfica
indica:
■ hora 3 111
■ temperatura exterior 3 110
■ data 3 111
■ sistema de informação e lazer,
consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ configurações para personalização
do veículo 3 141
Mostrador de informação a
cores
O Mostrador de informação a cores
indica:
■ hora 3 111
■ temperatura exterior 3 110
■ data 3 111

Instrumentos, elementos de manuseamento133
■ sistema de informação e lazer,consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ consultar a descrição no Manual do
sistema de informação e lazer
■ câmara traseira
■ configurações do sistema
■ mensagens do veículo 3 134
■ configurações para personalização
do veículo 3 141
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.
Seleccionar menus e definições O acesso aos menus e configurações
é feito através do visor.
As selecções são feitas através:
■ dos menus
■ botões de função e de mau funcionamento do sistema de
informação e lazer
Seleccionar utilizando o sistema de
informação e lazer
Seleccione uma função através dos
botões de estado do sistema de
informação e lazer. É apresentado o
menu da função seleccionada.
O botão multifunções é utilizado para seleccionar um item e para confirmar.
Botão multifunções
O botão multifunções é o elemento de comando central para os menus:

134Instrumentos, elementos de manuseamento

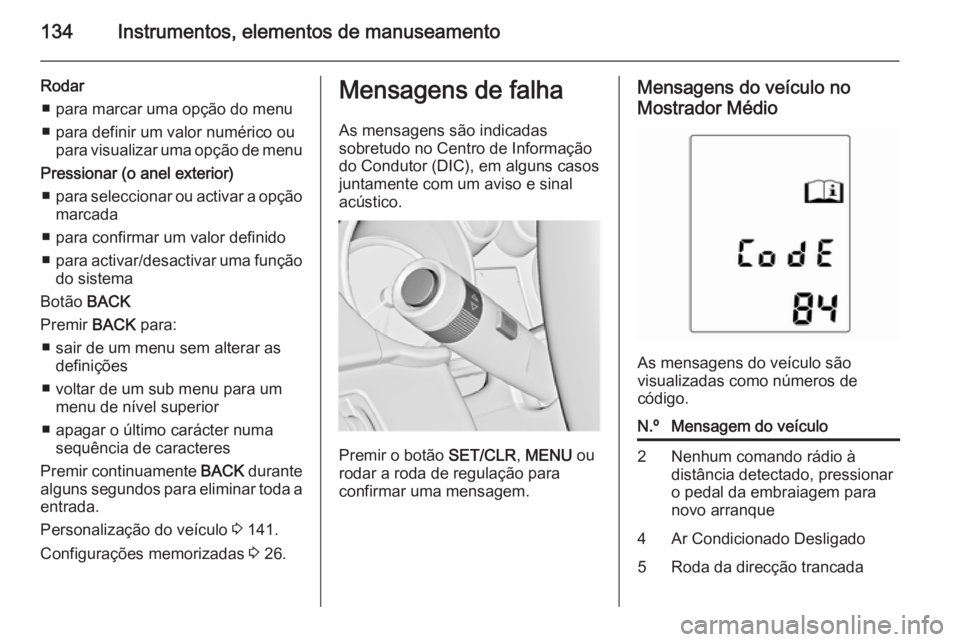

Rodar■ para marcar uma opção do menu
■ para definir um valor numérico ou para visualizar uma opção de menu
Pressionar (o anel exterior) ■ para seleccionar ou activar a opção
marcada
■ para confirmar um valor definido ■ para activar/desactivar uma função
do sistema
Botão BACK
Premir BACK para:
■ sair de um menu sem alterar as definições
■ voltar de um sub menu para um menu de nível superior
■ apagar o último carácter numa sequência de caracteres
Premir continuamente BACK durante
alguns segundos para eliminar toda a entrada.
Personalização do veículo 3 141.
Configurações memorizadas 3 26.Mensagens de falha
As mensagens são indicadas
sobretudo no Centro de Informação
do Condutor (DIC), em alguns casos
juntamente com um aviso e sinal
acústico.
Premir o botão SET/CLR, MENU ou
rodar a roda de regulação para
confirmar uma mensagem.
Mensagens do veículo no
Mostrador Médio
As mensagens do veículo são
visualizadas como números de
código.
N.ºMensagem do veículo2Nenhum comando rádio à
distância detectado, pressionar
o pedal da embraiagem para
novo arranque4Ar Condicionado Desligado5Roda da direcção trancada

Instrumentos, elementos de manuseamento135

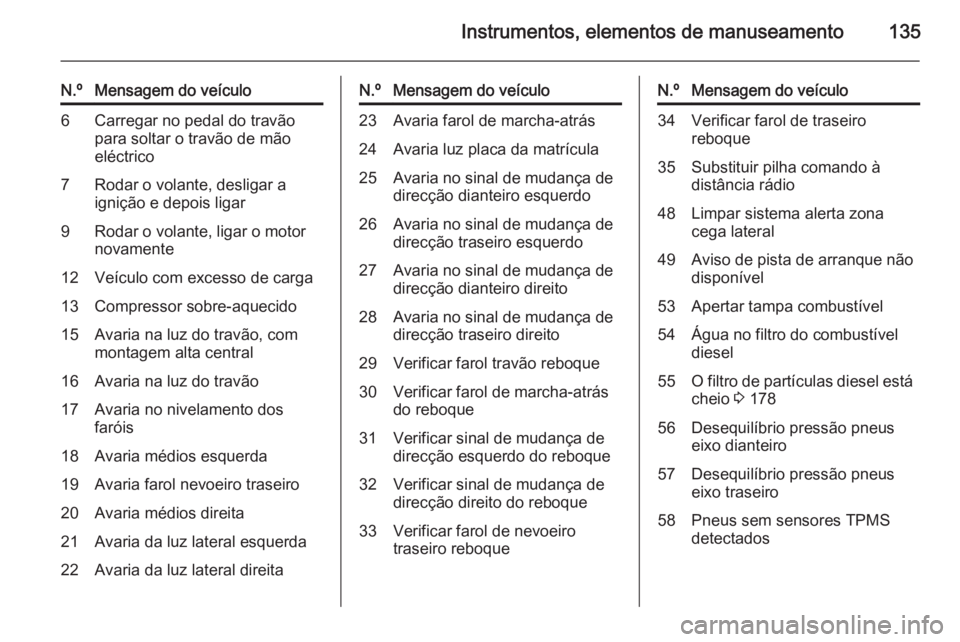

N.ºMensagem do veículo6Carregar no pedal do travão
para soltar o travão de mão
eléctrico7Rodar o volante, desligar a
ignição e depois ligar9Rodar o volante, ligar o motor
novamente12Veículo com excesso de carga13Compressor sobre-aquecido15Avaria na luz do travão, com
montagem alta central16Avaria na luz do travão17Avaria no nivelamento dos
faróis18Avaria médios esquerda19Avaria farol nevoeiro traseiro20Avaria médios direita21Avaria da luz lateral esquerda22Avaria da luz lateral direitaN.ºMensagem do veículo23Avaria farol de marcha-atrás24Avaria luz placa da matrícula25Avaria no sinal de mudança de
direcção dianteiro esquerdo26Avaria no sinal de mudança de
direcção traseiro esquerdo27Avaria no sinal de mudança de
direcção dianteiro direito28Avaria no sinal de mudança de
direcção traseiro direito29Verificar farol travão reboque30Verificar farol de marcha-atrás
do reboque31Verificar sinal de mudança de
direcção esquerdo do reboque32Verificar sinal de mudança de
direcção direito do reboque33Verificar farol de nevoeiro
traseiro reboqueN.ºMensagem do veículo34Verificar farol de traseiro
reboque35Substituir pilha comando à
distância rádio48Limpar sistema alerta zona
cega lateral49Aviso de pista de arranque não
disponível53Apertar tampa combustível54Água no filtro do combustível
diesel55O filtro de partículas diesel está
cheio 3 17856Desequilíbrio pressão pneus
eixo dianteiro57Desequilíbrio pressão pneus
eixo traseiro58Pneus sem sensores TPMS
detectados

136Instrumentos, elementos de manuseamento

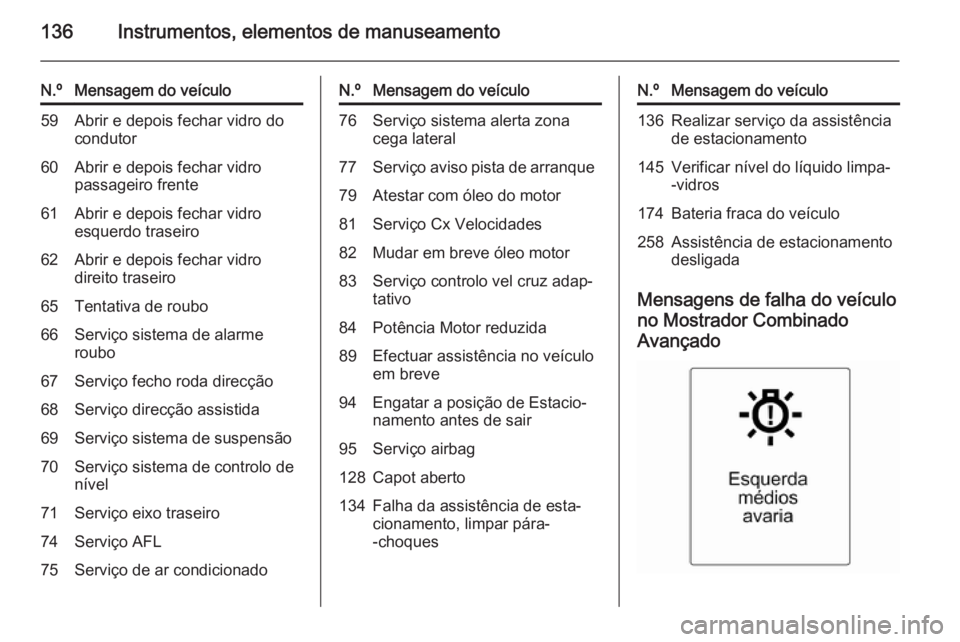

N.ºMensagem do veículo59Abrir e depois fechar vidro do
condutor60Abrir e depois fechar vidro
passageiro frente61Abrir e depois fechar vidro
esquerdo traseiro62Abrir e depois fechar vidro
direito traseiro65Tentativa de roubo66Serviço sistema de alarme
roubo67Serviço fecho roda direcção68Serviço direcção assistida69Serviço sistema de suspensão70Serviço sistema de controlo de
nível71Serviço eixo traseiro74Serviço AFL75Serviço de ar condicionadoN.ºMensagem do veículo76Serviço sistema alerta zona
cega lateral77Serviço aviso pista de arranque79Atestar com óleo do motor81Serviço Cx Velocidades82Mudar em breve óleo motor83Serviço controlo vel cruz adap‐
tativo84Potência Motor reduzida89Efectuar assistência no veículo
em breve94Engatar a posição de Estacio‐
namento antes de sair95Serviço airbag128Capot aberto134Falha da assistência de esta‐
cionamento, limpar pára-
-choquesN.ºMensagem do veículo136Realizar serviço da assistência
de estacionamento145Verificar nível do líquido limpa-
-vidros174Bateria fraca do veículo258Assistência de estacionamento
desligada
Mensagens de falha do veículo
no Mostrador Combinado
Avançado

Instrumentos, elementos de manuseamento137

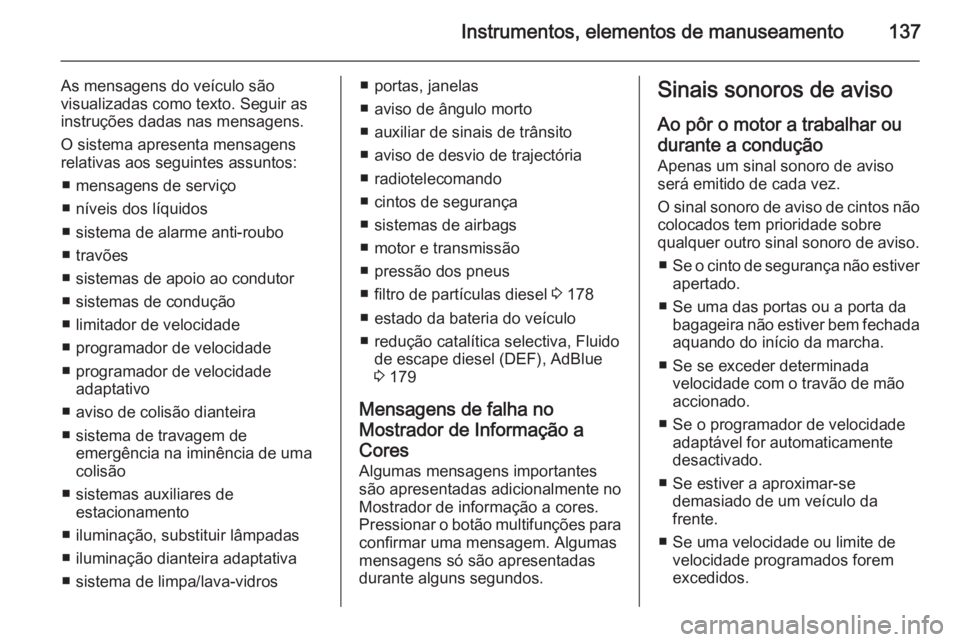

As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.
O sistema apresenta mensagens
relativas aos seguintes assuntos:
■ mensagens de serviço
■ níveis dos líquidos
■ sistema de alarme anti-roubo
■ travões
■ sistemas de apoio ao condutor
■ sistemas de condução
■ limitador de velocidade
■ programador de velocidade
■ programador de velocidade adaptativo
■ aviso de colisão dianteira
■ sistema de travagem de emergência na iminência de uma
colisão
■ sistemas auxiliares de estacionamento
■ iluminação, substituir lâmpadas ■ iluminação dianteira adaptativa
■ sistema de limpa/lava-vidros■ portas, janelas
■ aviso de ângulo morto
■ auxiliar de sinais de trânsito
■ aviso de desvio de trajectória
■ radiotelecomando
■ cintos de segurança
■ sistemas de airbags
■ motor e transmissão
■ pressão dos pneus
■ filtro de partículas diesel 3 178
■ estado da bateria do veículo
■ redução catalítica selectiva, Fluido de escape diesel (DEF), AdBlue
3 179
Mensagens de falha no
Mostrador de Informação a
Cores
Algumas mensagens importantes
são apresentadas adicionalmente no
Mostrador de informação a cores.
Pressionar o botão multifunções para
confirmar uma mensagem. Algumas
mensagens só são apresentadas durante alguns segundos.Sinais sonoros de aviso
Ao pôr o motor a trabalhar oudurante a condução
Apenas um sinal sonoro de aviso será emitido de cada vez.
O sinal sonoro de aviso de cintos não colocados tem prioridade sobre
qualquer outro sinal sonoro de aviso.
■ Se o cinto de segurança não estiver
apertado.
■ Se uma das portas ou a porta da bagageira não estiver bem fechada
aquando do início da marcha.
■ Se se exceder determinada velocidade com o travão de mão
accionado.
■ Se o programador de velocidade adaptável for automaticamentedesactivado.
■ Se estiver a aproximar-se demasiado de um veículo da
frente.
■ Se uma velocidade ou limite de velocidade programados forem
excedidos.

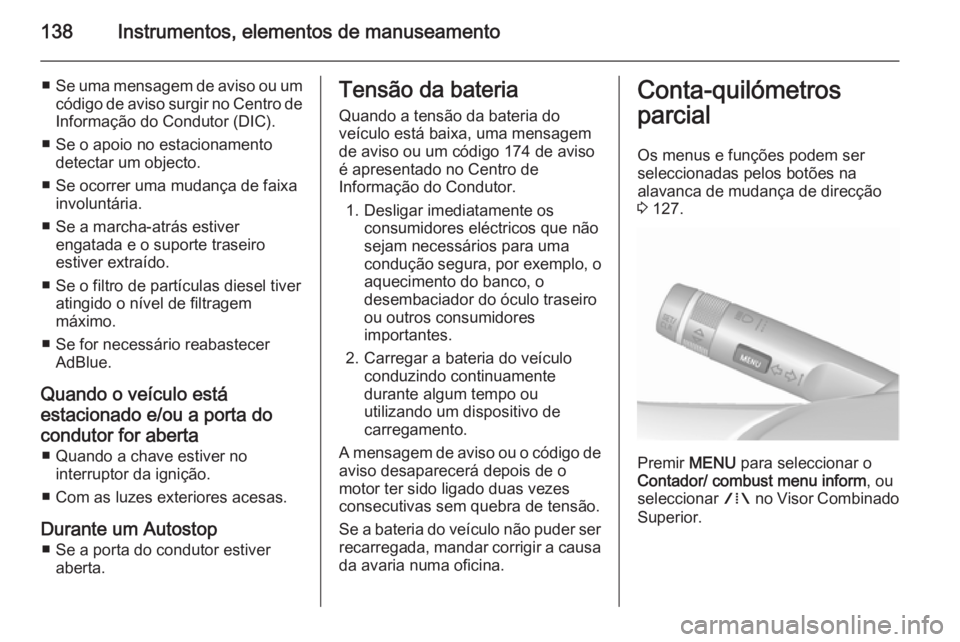

138Instrumentos, elementos de manuseamento
■Se uma mensagem de aviso ou um
código de aviso surgir no Centro de
Informação do Condutor (DIC).
■ Se o apoio no estacionamento detectar um objecto.
■ Se ocorrer uma mudança de faixa involuntária.
■ Se a marcha-atrás estiver engatada e o suporte traseiro
estiver extraído.
■ Se o filtro de partículas diesel tiver atingido o nível de filtragem
máximo.
■ Se for necessário reabastecer AdBlue.
Quando o veículo está
estacionado e/ou a porta do
condutor for aberta ■ Quando a chave estiver no interruptor da ignição.
■ Com as luzes exteriores acesas.
Durante um Autostop ■ Se a porta do condutor estiver aberta.Tensão da bateria
Quando a tensão da bateria do
veículo está baixa, uma mensagem de aviso ou um código 174 de aviso
é apresentado no Centro de
Informação do Condutor.
1. Desligar imediatamente os consumidores eléctricos que não
sejam necessários para uma
condução segura, por exemplo, o
aquecimento do banco, o
desembaciador do óculo traseiro
ou outros consumidores
importantes.
2. Carregar a bateria do veículo conduzindo continuamente
durante algum tempo ou
utilizando um dispositivo de
carregamento.
A mensagem de aviso ou o código de aviso desaparecerá depois de o
motor ter sido ligado duas vezes
consecutivas sem quebra de tensão.
Se a bateria do veículo não puder ser recarregada, mandar corrigir a causa
da avaria numa oficina.Conta-quilómetros
parcial
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção
3 127.
Premir MENU para seleccionar o
Contador/ combust menu inform , ou
seleccionar W no Visor Combinado
Superior.
