OPEL ZAFIRA C 2015.5 Manual de Instruções (in Portugues)

Conservação do veículo269

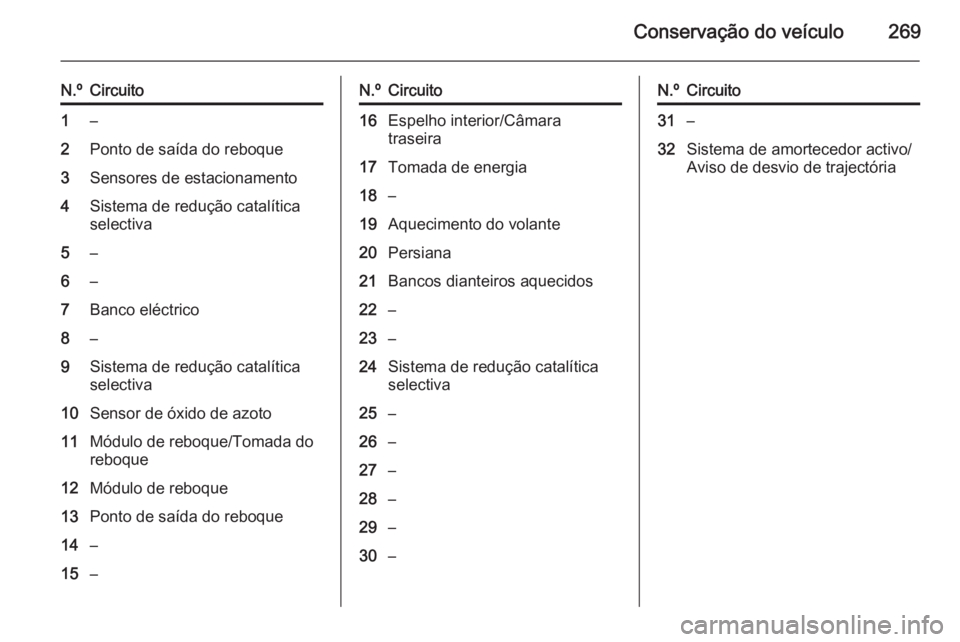

N.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque/Tomada do
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho interior/Câmara
traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortecedor activo/
Aviso de desvio de trajectória

270Conservação do veículoFerramentas do veículo
Ferramentas
Algumas ferramentas, o olhal de
reboque e (apenas em veículos com
roda sobresselente) o equipamento
de elevação do veículo encontram-se
na arrumação traseira no piso da
bagageira.
Abra a cobertura em frente à porta da
bagageira.
Rodas
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeiosao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas
as jantes.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.Designação dos pneus
P. ex. 215/60 R 16 95 H215=largura do pneu, mm60=relação da secção transversal
(relação entre altura e largura
do pneu), %R=tipo de cinta: RadialRF=tipo: RunFlat16=diâmetro da roda, polegadas95=o índice de carga, p. ex. 95, é
equivalente a 690 kgH=letra do código de velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.

Conservação do veículo271Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 314.
A etiqueta de informação de pressão
dos pneus situada na armação da porta dianteira esquerda ou direitaindica o tipo de pneus de origem e as
respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus, seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 303.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 314.Para os pneus aprovados para o seu
veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num veículo com sistema de controlo dapressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição adequada na
página Carga dos pneus no Centro
de Informação do Condutor, 3 127.

272Conservação do veículoSistema de controlo da
pressão dos pneus O sistema de monitorização da
pressão dos pneus (TPMS) verifica a
pressão dos quatro pneus uma vez
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Premir MENU para seleccionar o
Veículo informação menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.

Conservação do veículo273
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 125.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 314.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de aproximação a um
estado de pressão baixa dos pneus.
Verificar a pressão dos pneus.
Mensagens do veículo 3 134.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização
da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 314 e seleccionar a
definição adequada no menu Carga
dos pneus no CIC, Veículo
informação menu 3 127.

274Conservação do veículo
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas.
■ Eco para pressão Eco até
3 pessoas.
■ Máx para carga total.
Processo de Correspondência do Sensor TPMS
Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código
de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar-
-se no ciclo de ignição seguinte. A
correspondência dos sensores com
as posições dos pneus/rodas é
efectuada utilizando uma ferramenta
de reprogramação TPMS, pela
seguinte ordem: pneu dianteiro do
lado esquerdo, pneu dianteiro do lado
direito, pneu traseiro do lado direito e pneu traseiro do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o serviço ou para adquirir uma
ferramenta de nova memorização.
São disponibilizados 2 minutos para
fazer corresponder a primeira
posição do pneu/roda e 5 minutos no
total para fazer corresponder asquatro posições dos pneus/rodas.
Caso demore mais tempo, o
processo de correspondência pára e tem de ser reiniciado.
O processo de correspondência do
sensor TPMS consiste em:
1. Aplicar o travão de mão; nos veículos equipados com caixa develocidades automática, colocar a alavanca selectora na posição P.
2. Ligue a ignição.
3. Premir MENU na alavanca do
indicador de mudança de
direcção para seleccionar o Menu
de informação do veículo no
Centro de Informação do Condutor (DIC).
4. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
5. Pressionar o botão SET/CLR
para iniciar o processo de
correspondência do pneu. Deverá
surgir uma mensagem a pedir
aceitação do processo.

Conservação do veículo275
6. Pressionar novamente o botãoSET/CLR para confirmar a
selecção. A buzina toca duas
vezes para sinalizar que o
receptor está em modo de
memorização.
7. Começar pelo lado dianteiro do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida pressionar o botão para activar o sensor
TPMS. Um toque curto da buzina
confirma que o código de
identificação do sensor foi feito
corresponder com aquela posição
do pneu e roda.
9. Passar ao pneu dianteiro do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar ao pneu traseiro dianteiro do lado direito e repetir o
procedimento indicado no
Passo 8.
11. Passar ao pneu traseiro do lado esquerdo e repetir o
procedimento indicado noPasso 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com o
pneu traseiro do lado esquerdo e
que o processo de
correspondência dos sensores
TPMS já não está activo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de pressão
dos pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 127.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão dos pneus aumentam.
O valor da pressão dos pneus
apresentado no CIC mostra a
pressão actual dos pneus. Assim, é
importante verificar a pressão com os pneus frios.Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do relevo for de
2-3 mm (4 mm para pneus de
Inverno).
Por razões de segurança,
recomenda-se que a profundidade do relevo dos pneus num eixo não tenha
uma variação superior a 2 mm.
A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido

276Conservação do veículo
gasto até um dos indicadores de
desgaste do relevo (TWI). A
respectiva posição está indicada por
marcas na parede lateral.
Se existir maior desgaste à frente do
que atrás, trocar periodicamente as
rodas dianteiras com as traseiras.
Certificar-se que o sentido da rotação das rodas permaneça a mesma.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus
utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.
9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao utilizar porcas de bloqueio das rodas,
os tampões das rodas poderão não
ser fixados às jantes de aço.
Correntes de neve
Só são permitidas correntes para
pneus nas rodas dianteiras.
Utilizar sempre correntes de malha
fina que não adicionem mais de
10 mm ao relevo do pneu e aos lados
interiores do mesmo (incluindo o
cadeado da corrente).

Conservação do veículo2779Aviso
Danos podem levar os pneus a
rebentar.
As correntes de neve apenas são
permitidas em pneus com a medida
215/60 R16 e 225/50 R17.
Não é permitido utilizar correntes
para a neve na roda sobresselente
temporária.
Kit de reparação de pneus O kit de reparação de pneus pode ser
utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Os danos num pneu que excedam
4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação de pneus.
9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª, a marcha-atrás ou a posição P.
O kit de reparação de pneus
encontra-se do lado esquerdo da
bagageira, atrás de uma cobertura.
1. Retirar o kit de reparação de pneus do compartimento.
2. Retirar o compressor.
3. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior docompressor.

278Conservação do veículo
4. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.10. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por breves
instantes um valor até 6 bar
enquanto a garrafa de vedante se esvazia (cerca de 30 segundos).
Depois a pressão começa a
baixar.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é
insuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
