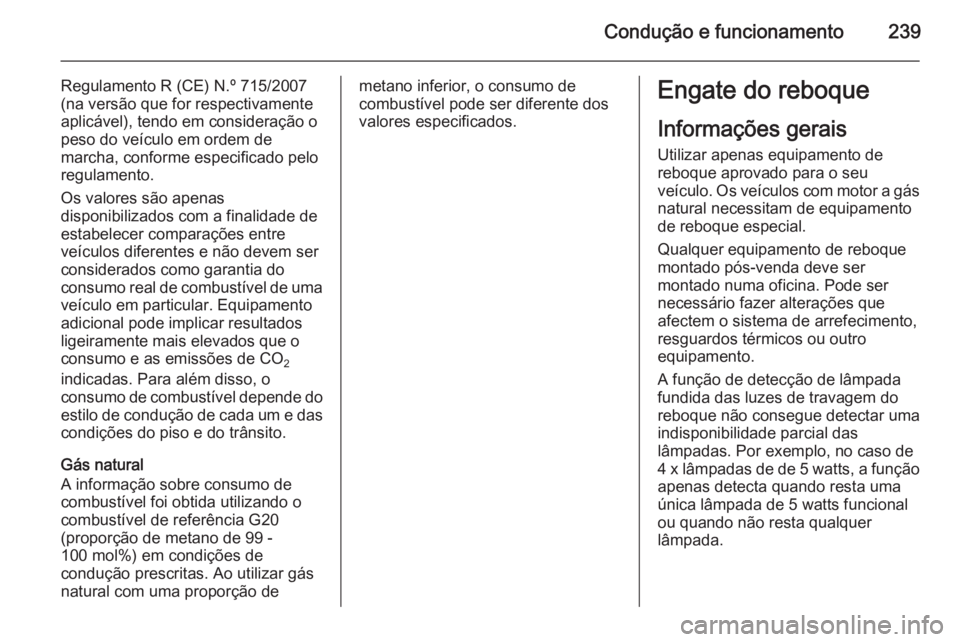

Condução e funcionamento239
Regulamento R (CE) N.º 715/2007
(na versão que for respectivamente
aplicável), tendo em consideração o peso do veículo em ordem de
marcha, conforme especificado pelo
regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o
consumo e as emissões de CO 2
indicadas. Para além disso, o
consumo de combustível depende do
estilo de condução de cada um e das condições do piso e do trânsito.
Gás natural
A informação sobre consumo de
combustível foi obtida utilizando o
combustível de referência G20
(proporção de metano de 99 -
100 mol%) em condições de
condução prescritas. Ao utilizar gás
natural com uma proporção demetano inferior, o consumo de
combustível pode ser diferente dos
valores especificados.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Os veículos com motor a gás
natural necessitam de equipamento
de reboque especial.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de detecção de lâmpada
fundida das luzes de travagem do
reboque não consegue detectar uma
indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de de 5 watts, a função
apenas detecta quando resta uma
única lâmpada de 5 watts funcional
ou quando não resta qualquer
lâmpada.

240Condução e funcionamento

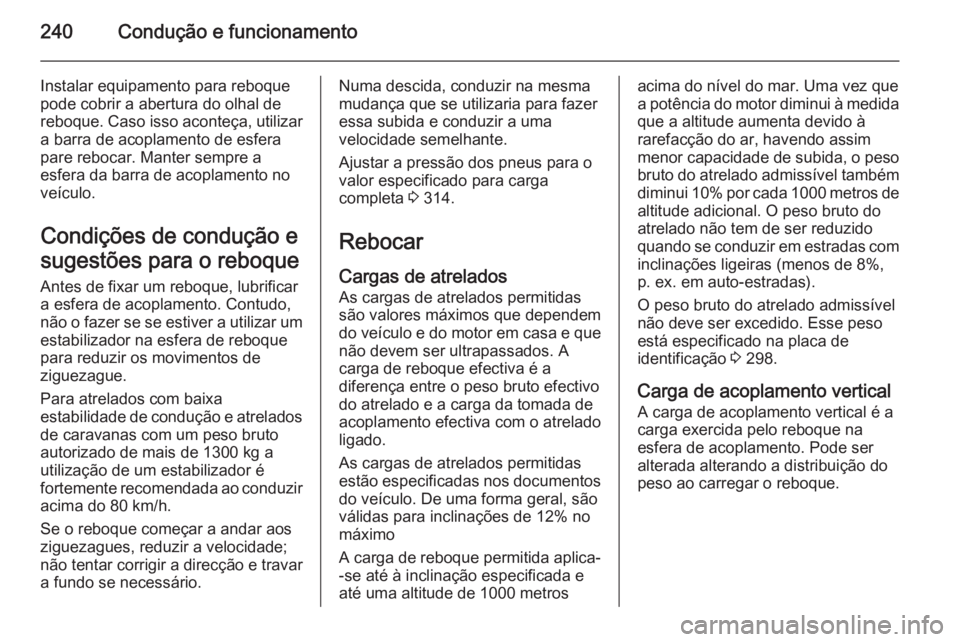

Instalar equipamento para reboque
pode cobrir a abertura do olhal de
reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
pare rebocar. Manter sempre a
esfera da barra de acoplamento no
veículo.
Condições de condução e
sugestões para o reboque Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Para atrelados com baixa
estabilidade de condução e atrelados de caravanas com um peso bruto
autorizado de mais de 1300 kg a
utilização de um estabilizador é
fortemente recomendada ao conduzir
acima do 80 km/h.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.Numa descida, conduzir na mesmamudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 314.
Rebocar
Cargas de atrelados As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo
A carga de reboque permitida aplica-
-se até à inclinação especificada e
até uma altitude de 1000 metrosacima do nível do mar. Uma vez que
a potência do motor diminui à medida que a altitude aumenta devido à
rarefacção do ar, havendo assim
menor capacidade de subida, o peso
bruto do atrelado admissível também diminui 10% por cada 1000 metros de
altitude adicional. O peso bruto do
atrelado não tem de ser reduzido
quando se conduzir em estradas com inclinações ligeiras (menos de 8%,p. ex. em auto-estradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso está especificado na placa de
identificação 3 298.
Carga de acoplamento vertical A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.

Condução e funcionamento241

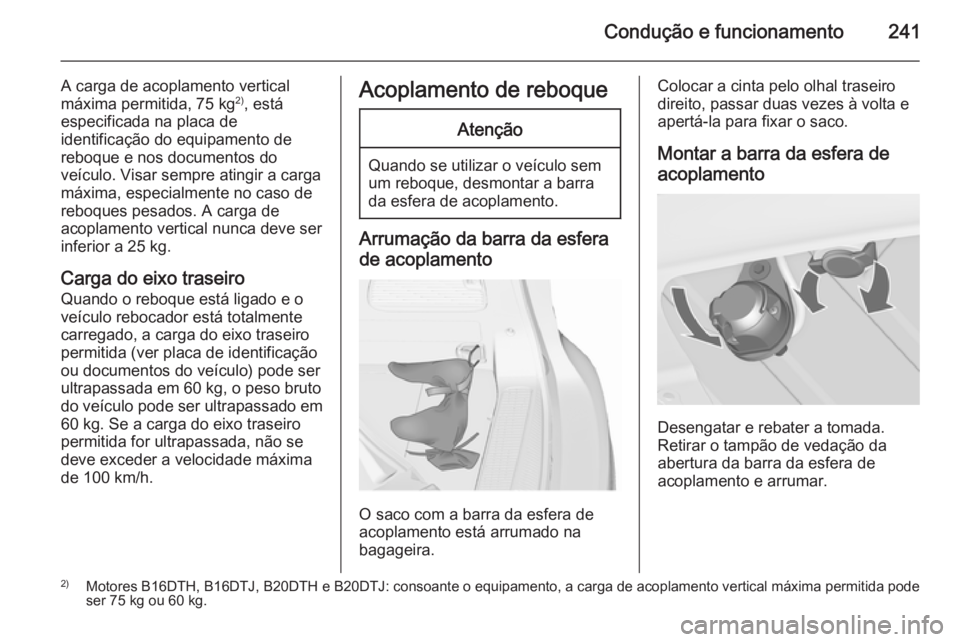

A carga de acoplamento vertical
máxima permitida, 75 kg 2)
, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.
Carga do eixo traseiro Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 60 kg, o peso bruto
do veículo pode ser ultrapassado em
60 kg. Se a carga do eixo traseiro
permitida for ultrapassada, não se
deve exceder a velocidade máxima
de 100 km/h.Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera
de acoplamento
O saco com a barra da esfera de
acoplamento está arrumado na
bagageira.
Colocar a cinta pelo olhal traseiro
direito, passar duas vezes à volta e
apertá-la para fixar o saco.
Montar a barra da esfera de acoplamento
Desengatar e rebater a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
2) Motores B16DTH, B16DTJ, B20DTH e B20DTJ: consoante o equipamento, a carga de acoplamento vertical máxima permitida pode
ser 75 kg ou 60 kg.

242Condução e funcionamento

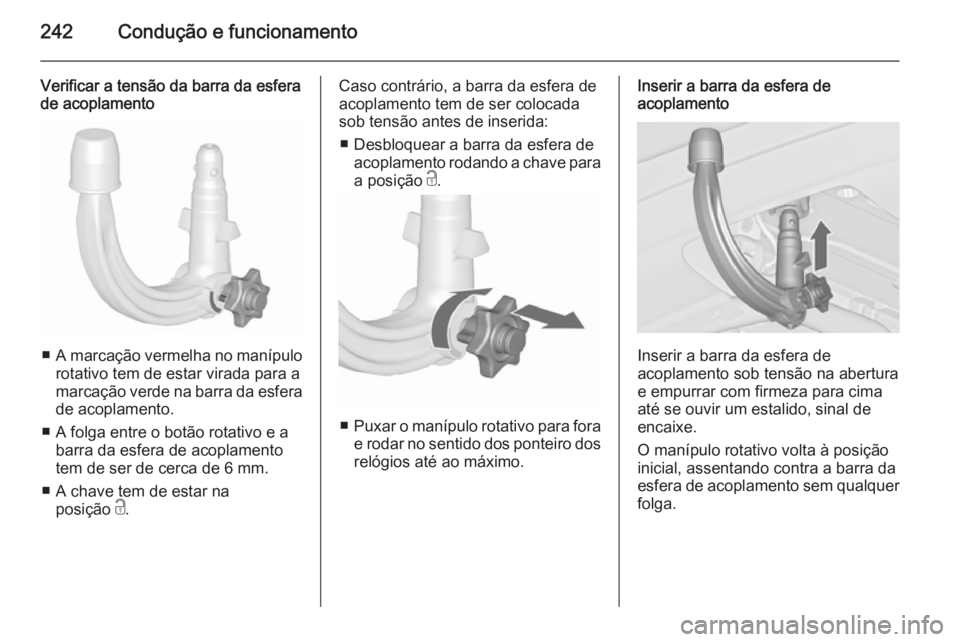

Verificar a tensão da barra da esfera
de acoplamento
■ A marcação vermelha no manípulo
rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ A folga entre o botão rotativo e a barra da esfera de acoplamento
tem de ser de cerca de 6 mm.
■ A chave tem de estar na posição c.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada
sob tensão antes de inserida:
■ Desbloquear a barra da esfera de acoplamento rodando a chave para
a posição c.
■ Puxar o manípulo rotativo para fora
e rodar no sentido dos ponteiro dos relógios até ao máximo.
Inserir a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.

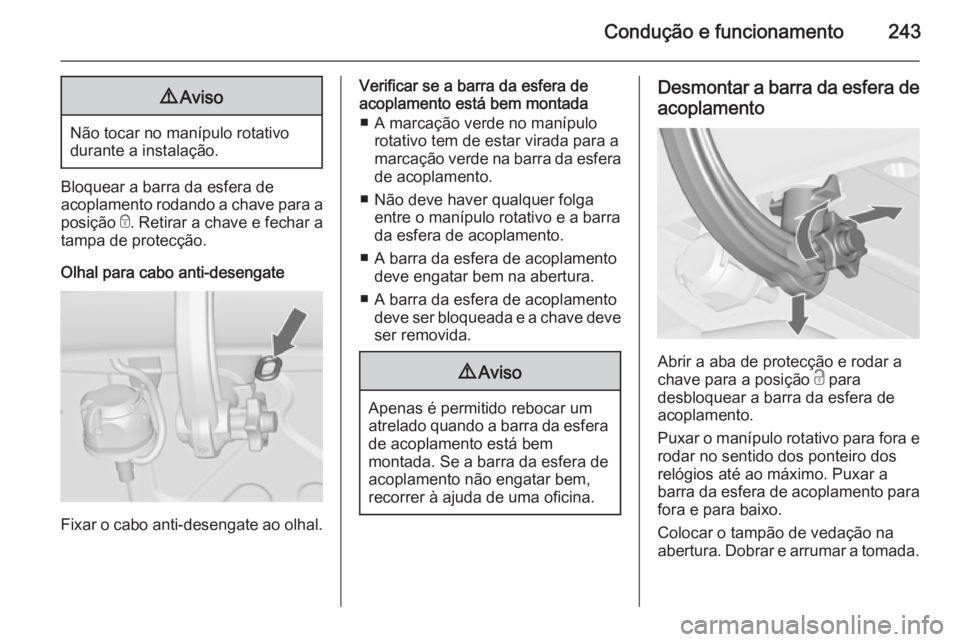

Condução e funcionamento2439Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
■ A marcação verde no manípulo rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ Não deve haver qualquer folga entre o manípulo rotativo e a barra
da esfera de acoplamento.
■ A barra da esfera de acoplamento deve engatar bem na abertura.
■ A barra da esfera de acoplamento deve ser bloqueada e a chave deveser removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontar a barra da esfera de
acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Dobrar e arrumar a tomada.

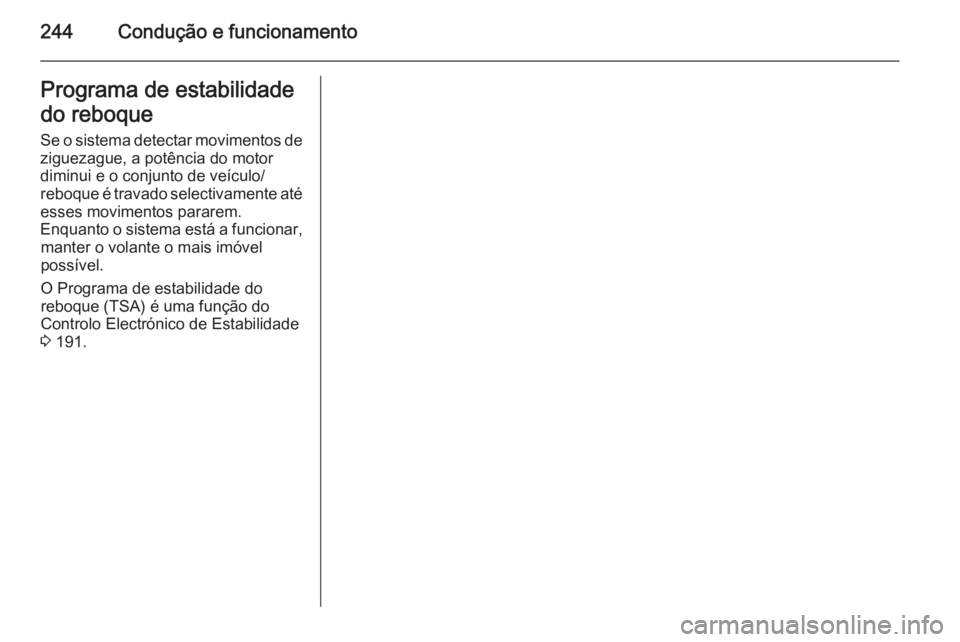

244Condução e funcionamentoPrograma de estabilidade
do reboque Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar, manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Controlo Electrónico de Estabilidade
3 191.

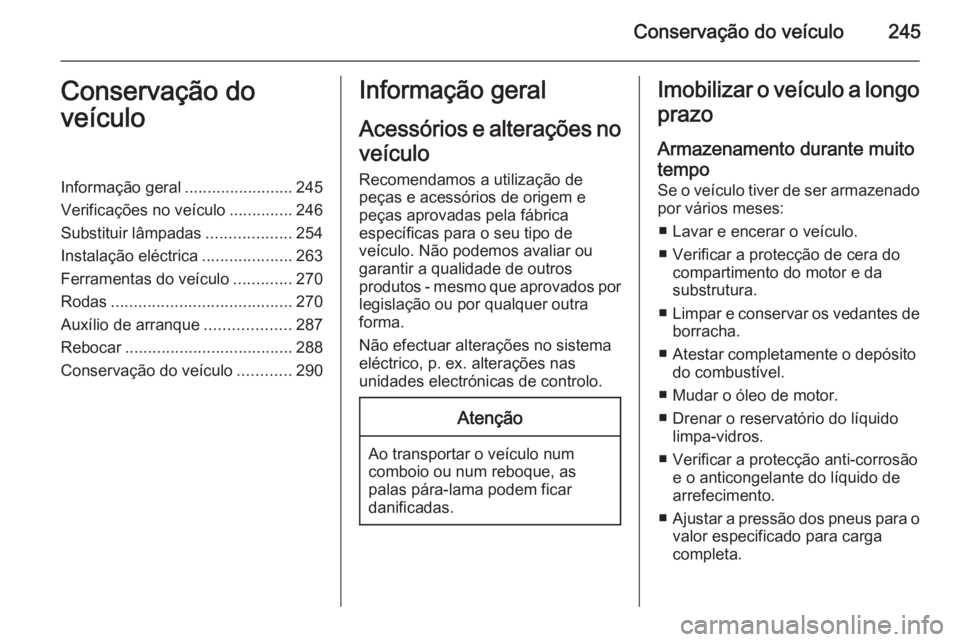

Conservação do veículo245Conservação do
veículoInformação geral ........................245
Verificações no veículo ..............246
Substituir lâmpadas ...................254
Instalação eléctrica ....................263
Ferramentas do veículo .............270
Rodas ........................................ 270
Auxílio de arranque ...................287
Rebocar ..................................... 288
Conservação do veículo ............290Informação geral
Acessórios e alterações noveículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo Se o veículo tiver de ser armazenado
por vários meses:
■ Lavar e encerar o veículo.■ Verificar a protecção de cera do compartimento do motor e da
substrutura.
■ Limpar e conservar os vedantes de
borracha.
■ Atestar completamente o depósito do combustível.
■ Mudar o óleo de motor.
■ Drenar o reservatório do líquido limpa-vidros.
■ Verificar a protecção anti-corrosão e o anticongelante do líquido de
arrefecimento.
■ Ajustar a pressão dos pneus para o
valor especificado para carga
completa.

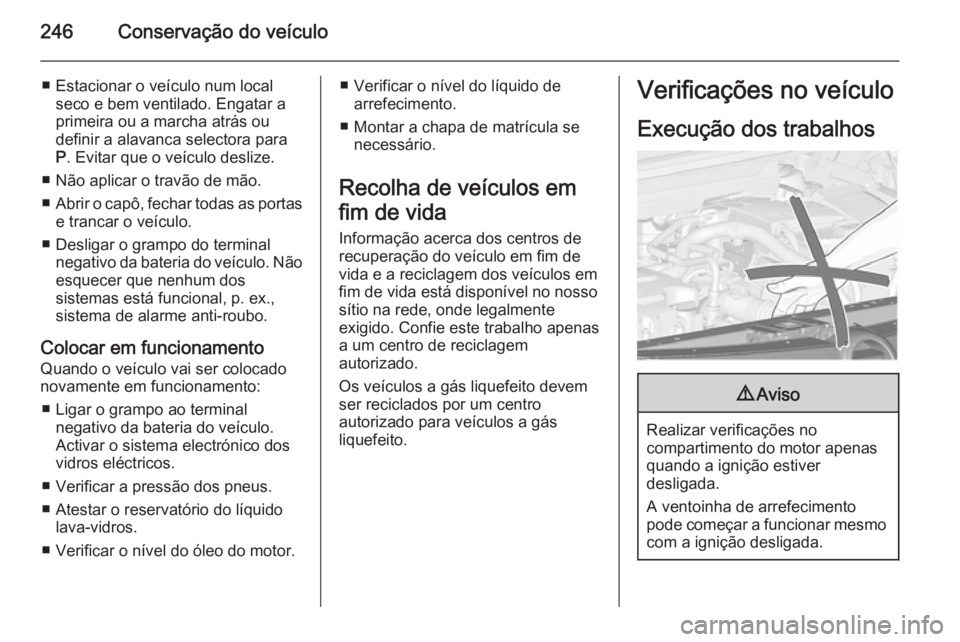

246Conservação do veículo
■ Estacionar o veículo num localseco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para P . Evitar que o veículo deslize.
■ Não aplicar o travão de mão.
■ Abrir o capô, fechar todas as portas
e trancar o veículo.
■ Desligar o grampo do terminal negativo da bateria do veículo. Nãoesquecer que nenhum dos
sistemas está funcional, p. ex.,
sistema de alarme anti-roubo.
Colocar em funcionamento Quando o veículo vai ser colocado
novamente em funcionamento:
■ Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
■ Verificar a pressão dos pneus.
■ Atestar o reservatório do líquido lava-vidros.
■ Verificar o nível do óleo do motor.■ Verificar o nível do líquido de arrefecimento.
■ Montar a chapa de matrícula se necessário.
Recolha de veículos em
fim de vida Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confie este trabalho apenas
a um centro de reciclagem
autorizado.
Os veículos a gás liquefeito devem ser reciclados por um centro
autorizado para veículos a gás
liquefeito.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.

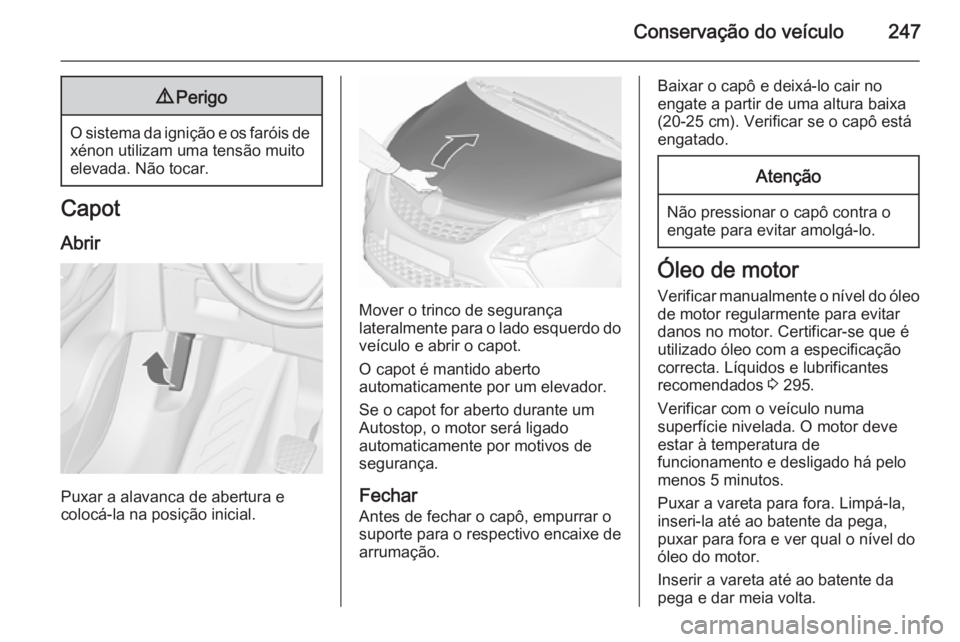

Conservação do veículo2479Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
O capot é mantido aberto
automaticamente por um elevador.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar Antes de fechar o capô, empurrar osuporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo
de motor regularmente para evitar
danos no motor. Certificar-se que é utilizado óleo com a especificaçãocorrecta. Líquidos e lubrificantes
recomendados 3 295.
Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.

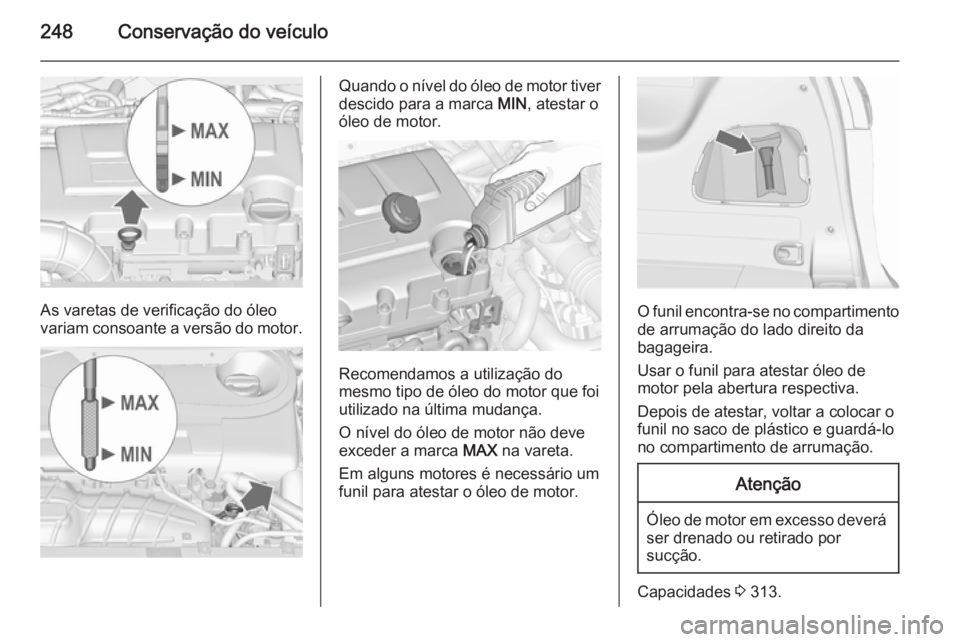

248Conservação do veículo
As varetas de verificação do óleo
variam consoante a versão do motor.
Quando o nível do óleo de motor tiver descido para a marca MIN, atestar o
óleo de motor.
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.
Em alguns motores é necessário um
funil para atestar o óleo de motor.
O funil encontra-se no compartimento de arrumação do lado direito da
bagageira.
Usar o funil para atestar óleo de
motor pela abertura respectiva.
Depois de atestar, voltar a colocar o
funil no saco de plástico e guardá-lo no compartimento de arrumação.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 313.
