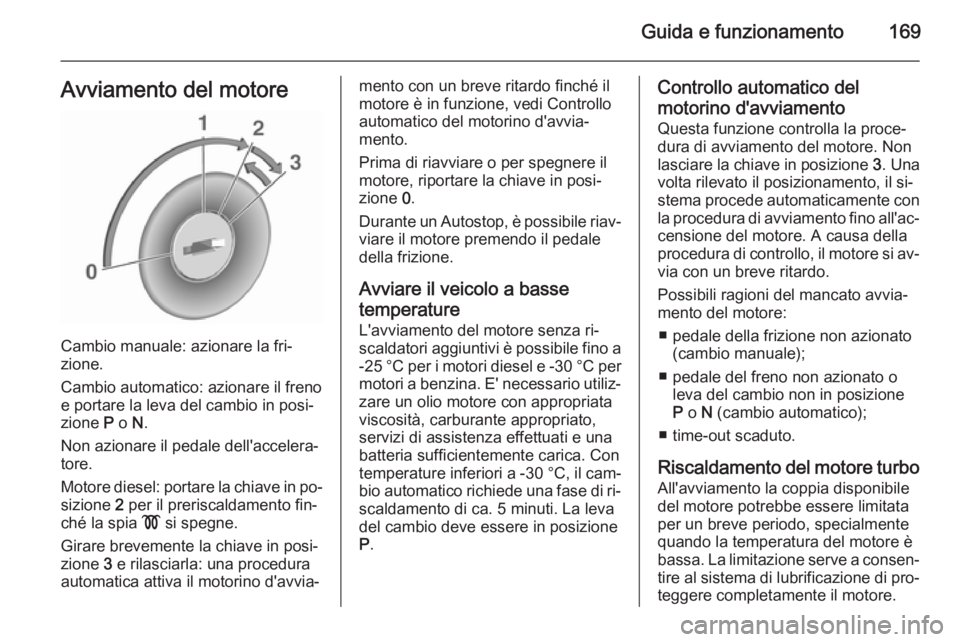

Guida e funzionamento169Avviamento del motore
Cambio manuale: azionare la fri‐
zione.
Cambio automatico: azionare il freno
e portare la leva del cambio in posi‐
zione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motore diesel: portare la chiave in po‐
sizione 2 per il preriscaldamento fin‐
ché la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.
Durante un Autostop, è possibile riav‐
viare il motore premendo il pedale
della frizione.
Avviare il veicolo a basse
temperature L'avviamento del motore senza ri‐scaldatori aggiuntivi è possibile fino a -25 °C per i motori diesel e -30 °C per
motori a benzina. E' necessario utiliz‐ zare un olio motore con appropriata
viscosità, carburante appropriato,
servizi di assistenza effettuati e una
batteria sufficientemente carica. Con
temperature inferiori a -30 °C, il cam‐
bio automatico richiede una fase di ri‐
scaldamento di ca. 5 minuti. La leva del cambio deve essere in posizione
P .Controllo automatico del
motorino d'avviamento Questa funzione controlla la proce‐
dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il si‐ stema procede automaticamente con la procedura di avviamento fino all'ac‐
censione del motore. A causa della
procedura di controllo, il motore si av‐ via con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
■ pedale della frizione non azionato (cambio manuale);
■ pedale del freno non azionato o leva del cambio non in posizioneP o N (cambio automatico);
■ time-out scaduto.
Riscaldamento del motore turbo
All'avviamento la coppia disponibile
del motore potrebbe essere limitata per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di pro‐
teggere completamente il motore.

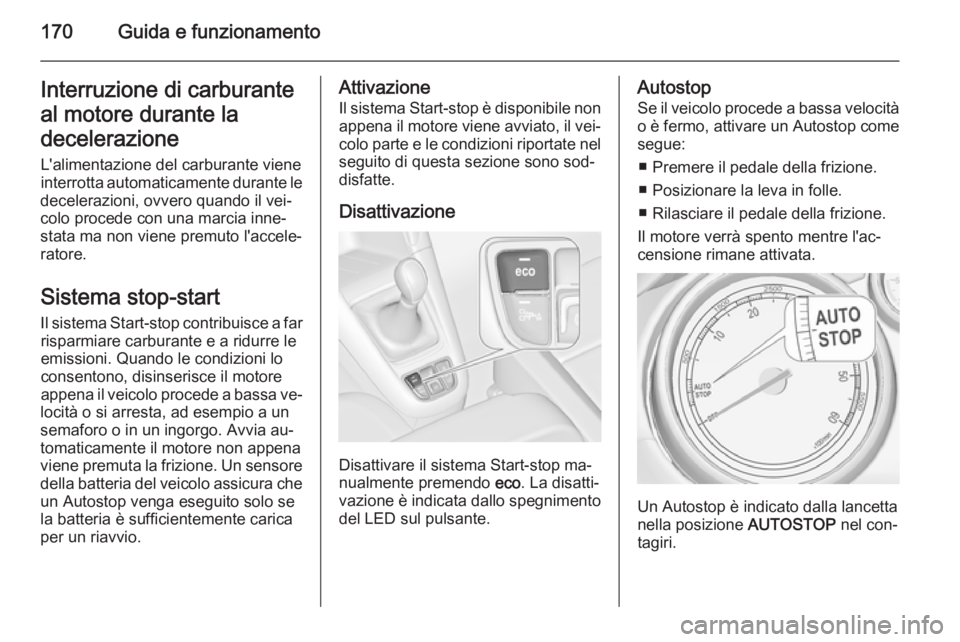

170Guida e funzionamentoInterruzione di carburanteal motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le
decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.
Sistema stop-start Il sistema Start-stop contribuisce a farrisparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐
locità o si arresta, ad esempio a un
semaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.Attivazione
Il sistema Start-stop è disponibile non appena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel
seguito di questa sezione sono sod‐
disfatte.
Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo eco. La disatti‐
vazione è indicata dallo spegnimento del LED sul pulsante.
Autostop
Se il veicolo procede a bassa velocità
o è fermo, attivare un Autostop come segue:
■ Premere il pedale della frizione.
■ Posizionare la leva in folle.
■ Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐
censione rimane attivata.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.

Guida e funzionamento171
Durante un Autostop, il riscaldamentoe le prestazioni dei freni vengono
mantenuti.Attenzione
La funzionalità del servosterzo
può ridursi durante un Autostop.
Condizioni dell'Autostop
Il sistema Start-stop verifica che cia‐
scuna delle condizioni seguenti sia
soddisfatta.
■ Il sistema Start-stop non è disatti‐ vato manualmente.
■ Il cofano è completamente chiuso.
■ La portiera del conducente è chiusa
oppure la cintura di sicurezza del
conducente è allacciata.
■ La batteria del veicolo è sufficien‐ temente carica e in buone condi‐
zioni.
■ Il motore è caldo.
■ La temperatura del liquido di raf‐ freddamento del motore non è
troppo alta.
■ La temperatura dei gas di scarico del motore non è troppo elevata,
ad esempio dopo aver guidato con
un carico motore elevato.
■ La temperatura ambiente supera i -5 °C.
■ Il sistema di climatizzazione con‐ sente un Autostop.
■ La depressione del freno è suffi‐ ciente.
■ La funzione di autopulizia del filtro antiparticolato non è attiva.
■ Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Autostop.
In caso contrario, l'Autostop viene ini‐ bito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Consul‐
tare il capitolo " Climatizzatore" per ul‐
teriori informazioni 3 160.
Immediatamente dopo aver guidato in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 168.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in mo‐
dalità risparmio energetico. La velo‐
cità della ventola del climatizzatore
viene ridotta per risparmiare energia.
Riavvio del motore da parte del
conducente
Premere il pedale della frizione per
riavviare il motore.
L'avvio del motore è indicato dalla lancetta nella posizione di folle nel
contagiri.
Se la leva del cambio esce dalla po‐
sizione di folle prima di premere la fri‐
zione, la spia - si accende o viene
visualizzata sotto forma di simbolo nel
Driver Information Center.

172Guida e funzionamento
Spia - 3 119.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il mo‐
tore viene avviato automaticamente
mediante il sistema Start-stop.
■ Il sistema Start-stop è disattivato manualmente.
■ Il cofano è aperto.
■ La cintura di sicurezza del condu‐ cente non è allacciata e la portieradel conducente è aperta.
■ La temperatura del motore è troppo
bassa.
■ Il livello di carica della batteria del veicolo è sotto un determinato li‐
vello.
■ La depressione del freno non è suf‐
ficiente.
■ Il veicolo è guidato almeno a passo
d'uomo.■ Il climatizzatore richiede un avvio del motore.
■ Il climatizzatore viene acceso ma‐ nualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un mes‐
saggio di avvertimento nel Driver In‐
formation Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐
vio del motore potrebbe essere per‐
cepibile un breve calo di tensione.
Parcheggio9 Avvertenza
■ Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐ tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
■ Azionare sempre il freno di sta‐ zionamento. Attivare il freno di
stazionamento senza premere il
pulsante di rilascio. Se il veicolo
viene parcheggiato in salita o in
discesa, tirare il freno di stazio‐
namento quanto più possibile.
Premere contemporaneamente
il pedale del freno per ridurre lo
sforzo necessario per tirare il
freno di stazionamento.
Per i veicoli con freno elettrico di
stazionamento, tirare l'interrut‐
tore m per circa un secondo.
Il freno di stazionamento elet‐ trico è inserito se la spia m si il‐
lumina 3 119.
■ Spegnere il motore.
■ Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐
sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote an‐ teriori nella direzione opposta ri‐
spetto al cordolo del marcia‐
piede.

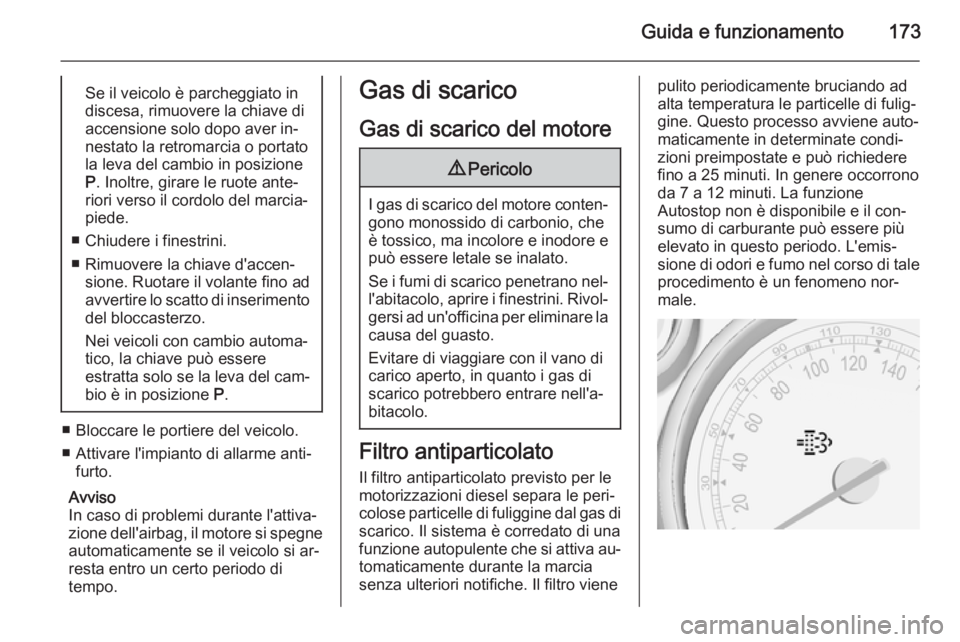

Guida e funzionamento173Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver in‐
nestato la retromarcia o portato
la leva del cambio in posizione P . Inoltre, girare le ruote ante‐
riori verso il cordolo del marcia‐
piede.
■ Chiudere i finestrini.
■ Rimuovere la chiave d'accen‐ sione. Ruotare il volante fino ad
avvertire lo scatto di inserimento
del bloccasterzo.
Nei veicoli con cambio automa‐
tico, la chiave può essere
estratta solo se la leva del cam‐ bio è in posizione P.
■ Bloccare le portiere del veicolo.
■ Attivare l'impianto di allarme anti‐ furto.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne automaticamente se il veicolo si ar‐
resta entro un certo periodo di
tempo.
Gas di scarico
Gas di scarico del motore9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano nel‐ l'abitacolo, aprire i finestrini. Rivol‐
gersi ad un'officina per eliminare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro antiparticolato
Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di scarico. Il sistema è corredato di una
funzione autopulente che si attiva au‐ tomaticamente durante la marcia
senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐ maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. In genere occorrono
da 7 a 12 minuti. La funzione
Autostop non è disponibile e il con‐
sumo di carburante può essere più
elevato in questo periodo. L'emis‐
sione di odori e fumo nel corso di tale
procedimento è un fenomeno nor‐
male.

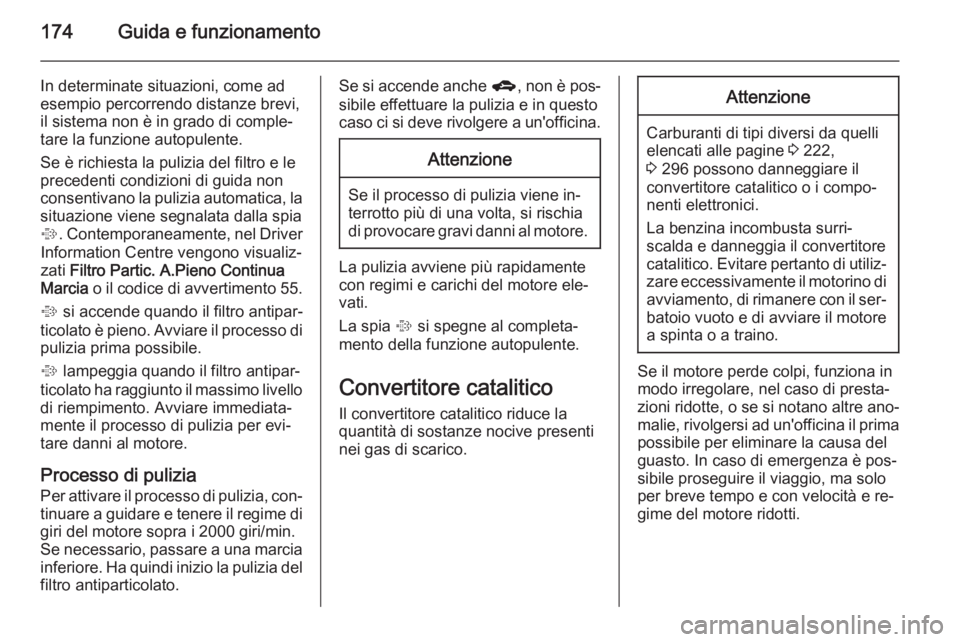

174Guida e funzionamento
In determinate situazioni, come ad
esempio percorrendo distanze brevi,
il sistema non è in grado di comple‐
tare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata dalla spia
% . Contemporaneamente, nel Driver
Information Centre vengono visualiz‐
zati Filtro Partic. A.Pieno Continua
Marcia o il codice di avvertimento 55 .
% si accende quando il filtro antipar‐
ticolato è pieno. Avviare il processo di
pulizia prima possibile.
% lampeggia quando il filtro antipar‐
ticolato ha raggiunto il massimo livello di riempimento. Avviare immediata‐
mente il processo di pulizia per evi‐
tare danni al motore.
Processo di pulizia Per attivare il processo di pulizia, con‐tinuare a guidare e tenere il regime di
giri del motore sopra i 2000 giri/min. Se necessario, passare a una marcia inferiore. Ha quindi inizio la pulizia del filtro antiparticolato.Se si accende anche g, non è pos‐
sibile effettuare la pulizia e in questo
caso ci si deve rivolgere a un'officina.Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Convertitore catalitico Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.
Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 222,
3 296 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.

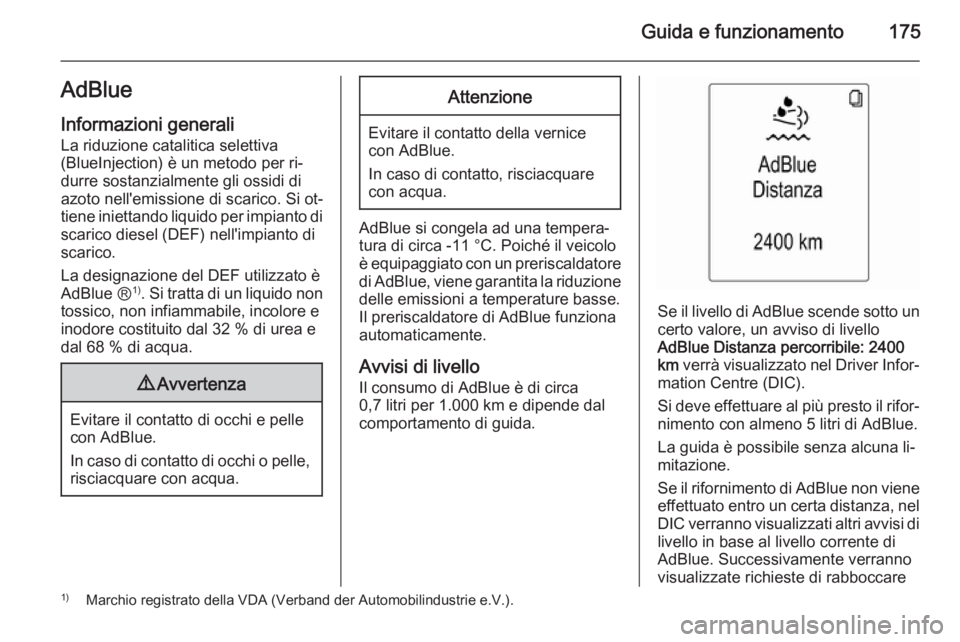

Guida e funzionamento175AdBlueInformazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di
scarico diesel (DEF) nell'impianto di
scarico.
La designazione del DEF utilizzato è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1.000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un
certo valore, un avviso di livello
AdBlue Distanza percorribile: 2400
km verrà visualizzato nel Driver Infor‐
mation Centre (DIC).
Si deve effettuare al più presto il rifor‐
nimento con almeno 5 litri di AdBlue.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene
effettuato entro un certa distanza, nel DIC verranno visualizzati altri avvisi di
livello in base al livello corrente di
AdBlue. Successivamente verranno
visualizzate richieste di rabboccare
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.).

176Guida e funzionamento
AdBlue e infine l'annuncio per impe‐
dire un riavvio del motore. Queste li‐
mitazioni sono richieste per legge.
Ad un intervallo AdBlue di 900 km, nel
DIC vengono visualizzati alternativa‐
mente i seguenti messaggi di avver‐
timento:
■ AdBlue Livello basso Rabboccare
ora
■ Riavvio motore Impedito entro 900
km
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Prima che venga attivato l'impedi‐
mento di un riavvio del motore, ver‐
ranno visualizzati i seguenti mes‐
saggi di avviso:
■ AdBlue Esaurito Rabboccare ora
■ Il motore non ripartirà
vengono visualizzati alternativa‐
mente nel DIC.
Inoltre la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Dopo l'impedimento del riavvio mo‐
tore, verrà visualizzato il seguente
messaggio:
Rabbocco AdBlue Per avviare il
veicolo
il messaggio.
Per riavviare il motore, il serbatoio deve essere prima riempito con
AdBlue.
Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di limite come descritto in pre‐
cedenza verrà visualizzato nel Driver
Information Centre (DIC).
Verranno visualizzate le richieste re‐ lative alla necessità di un controllo al‐ l'impianto di scarico e infine l'annun‐
cio d'impedimento di un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Chiedere assistenza alla propria offi‐ cina.

Guida e funzionamento177

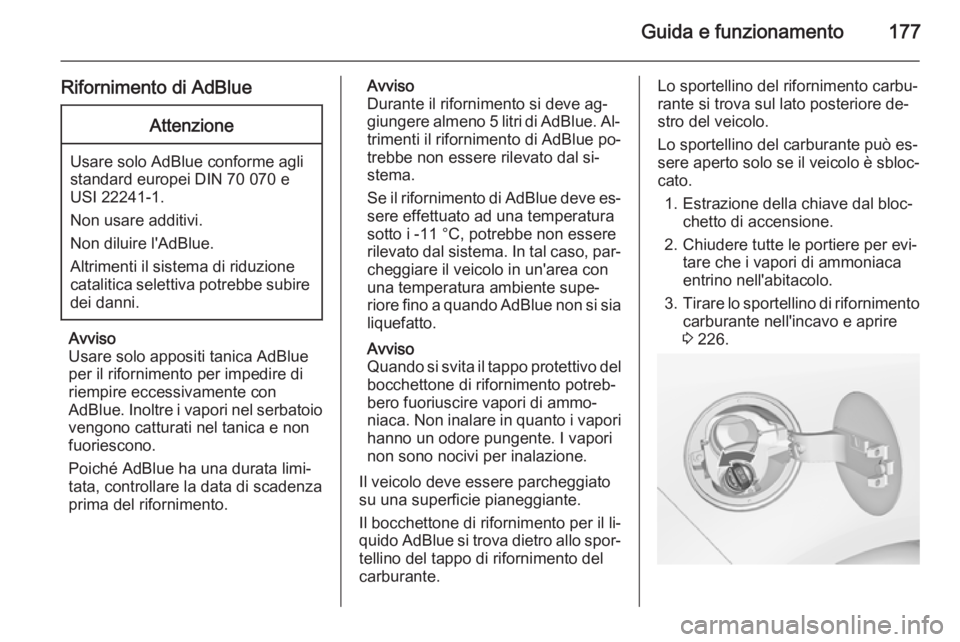

Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nel tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐
trebbe non essere rilevato dal si‐
stema.
Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In tal caso, par‐ cheggiare il veicolo in un'area con
una temperatura ambiente supe‐
riore fino a quando AdBlue non si sia
liquefatto.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐
tellino del tappo di rifornimento del
carburante.Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐ sere aperto solo se il veicolo è sbloc‐
cato.
1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.
3. Tirare lo sportellino di rifornimento
carburante nell'incavo e aprire
3 226.

178Guida e funzionamento

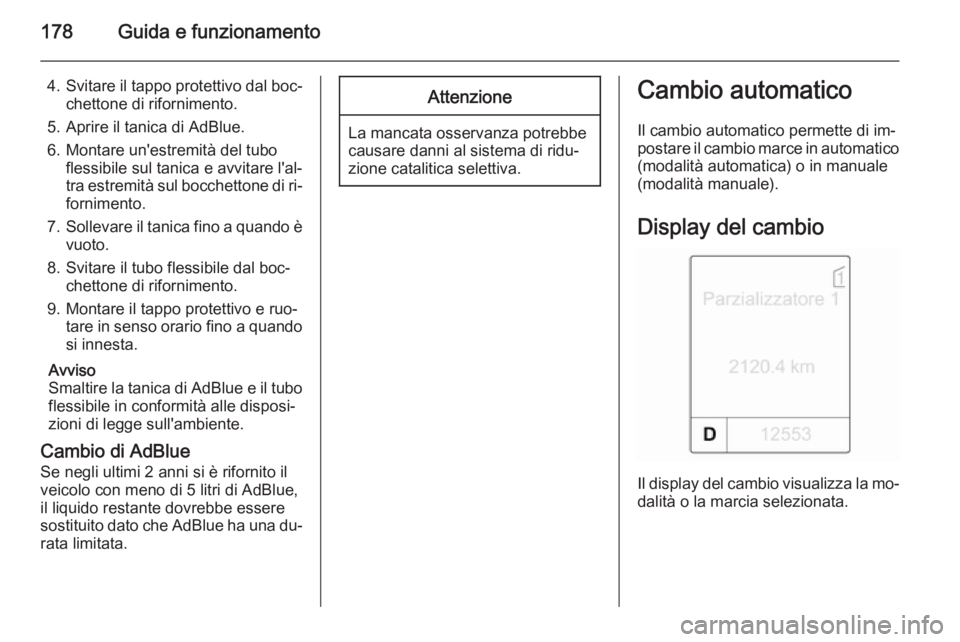

4.Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire il tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sul bocchettone di ri‐ fornimento.
7. Sollevare il tanica fino a quando è
vuoto.
8. Svitare il tubo flessibile dal boc‐ chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.
Avviso
Smaltire la tanica di AdBlue e il tubo flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni si è rifornito il
veicolo con meno di 5 litri di AdBlue,
il liquido restante dovrebbe essere
sostituito dato che AdBlue ha una du‐ rata limitata.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
