Guida e funzionamento199

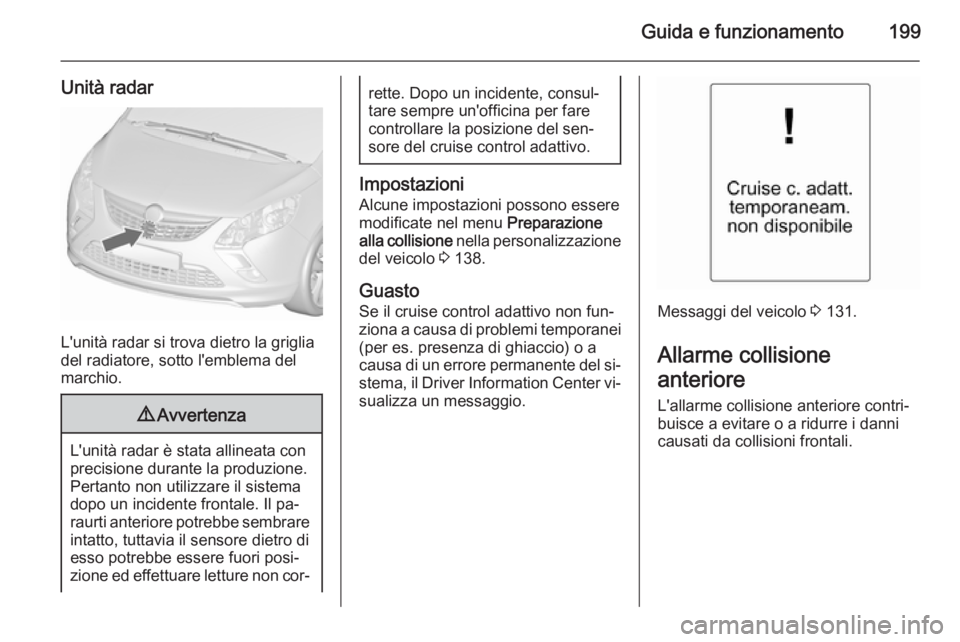

Unità radar
L'unità radar si trova dietro la griglia
del radiatore, sotto l'emblema del
marchio.
9 Avvertenza
L'unità radar è stata allineata con
precisione durante la produzione.
Pertanto non utilizzare il sistema dopo un incidente frontale. Il pa‐
raurti anteriore potrebbe sembrare intatto, tuttavia il sensore dietro di
esso potrebbe essere fuori posi‐
zione ed effettuare letture non cor‐
rette. Dopo un incidente, consul‐
tare sempre un'officina per fare
controllare la posizione del sen‐
sore del cruise control adattivo.
Impostazioni
Alcune impostazioni possono essere
modificate nel menu Preparazione
alla collisione nella personalizzazione
del veicolo 3 138.
Guasto Se il cruise control adattivo non fun‐
ziona a causa di problemi temporanei
(per es. presenza di ghiaccio) o a
causa di un errore permanente del si‐ stema, il Driver Information Center vi‐
sualizza un messaggio.
Messaggi del veicolo 3 131.
Allarme collisione
anteriore
L'allarme collisione anteriore contri‐
buisce a evitare o a ridurre i danni
causati da collisioni frontali.

200Guida e funzionamento

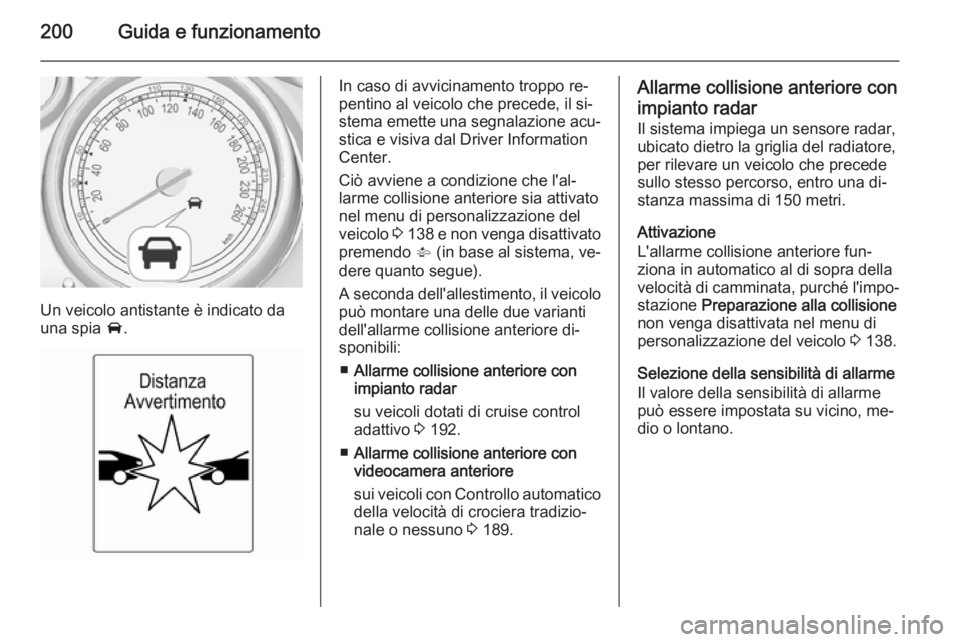

Un veicolo antistante è indicato da
una spia A.
In caso di avvicinamento troppo re‐
pentino al veicolo che precede, il si‐
stema emette una segnalazione acu‐
stica e visiva dal Driver Information
Center.
Ciò avviene a condizione che l'al‐
larme collisione anteriore sia attivato
nel menu di personalizzazione del
veicolo 3 138 e non venga disattivato
premendo V (in base al sistema, ve‐
dere quanto segue).
A seconda dell'allestimento, il veicolo
può montare una delle due varianti
dell'allarme collisione anteriore di‐
sponibili:
■ Allarme collisione anteriore con
impianto radar
su veicoli dotati di cruise control adattivo 3 192.
■ Allarme collisione anteriore con
videocamera anteriore
sui veicoli con Controllo automatico della velocità di crociera tradizio‐
nale o nessuno 3 189.Allarme collisione anteriore con
impianto radar
Il sistema impiega un sensore radar,
ubicato dietro la griglia del radiatore,
per rilevare un veicolo che precede
sullo stesso percorso, entro una di‐
stanza massima di 150 metri.
Attivazione
L'allarme collisione anteriore fun‐
ziona in automatico al di sopra della
velocità di camminata, purché l'impo‐
stazione Preparazione alla collisione
non venga disattivata nel menu di
personalizzazione del veicolo 3 138.
Selezione della sensibilità di allarme
Il valore della sensibilità di allarme
può essere impostata su vicino, me‐
dio o lontano.

Guida e funzionamento201

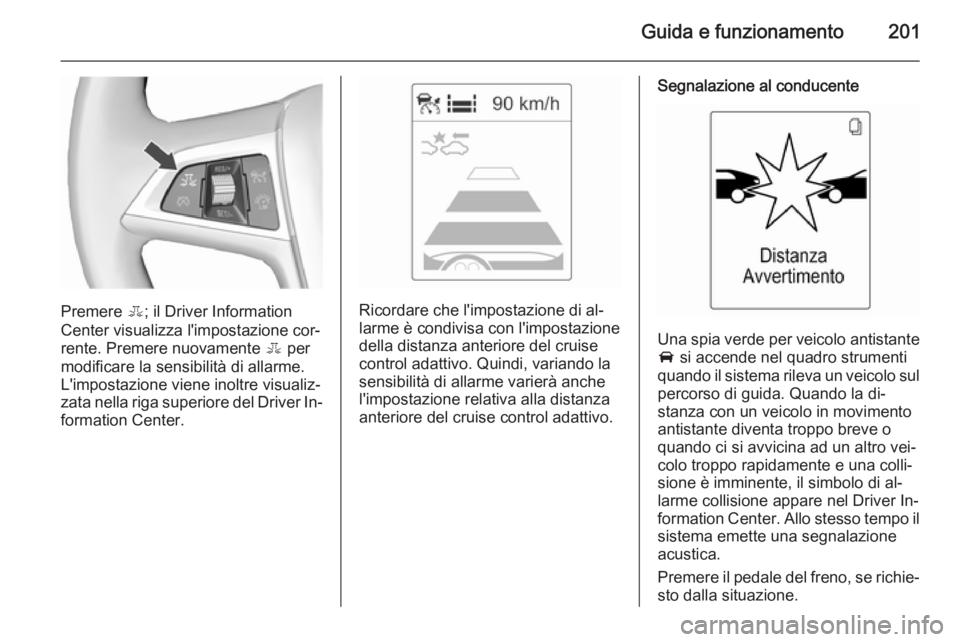

Premere E; il Driver Information
Center visualizza l'impostazione cor‐
rente. Premere nuovamente E per
modificare la sensibilità di allarme.
L'impostazione viene inoltre visualiz‐
zata nella riga superiore del Driver In‐
formation Center.Ricordare che l'impostazione di al‐
larme è condivisa con l'impostazione
della distanza anteriore del cruise
control adattivo. Quindi, variando la
sensibilità di allarme varierà anche l'impostazione relativa alla distanza
anteriore del cruise control adattivo.
Segnalazione al conducente
Una spia verde per veicolo antistante
A si accende nel quadro strumenti
quando il sistema rileva un veicolo sul percorso di guida. Quando la di‐stanza con un veicolo in movimento
antistante diventa troppo breve o
quando ci si avvicina ad un altro vei‐
colo troppo rapidamente e una colli‐
sione è imminente, il simbolo di al‐
larme collisione appare nel Driver In‐
formation Center. Allo stesso tempo il
sistema emette una segnalazione
acustica.
Premere il pedale del freno, se richie‐
sto dalla situazione.

202Guida e funzionamento

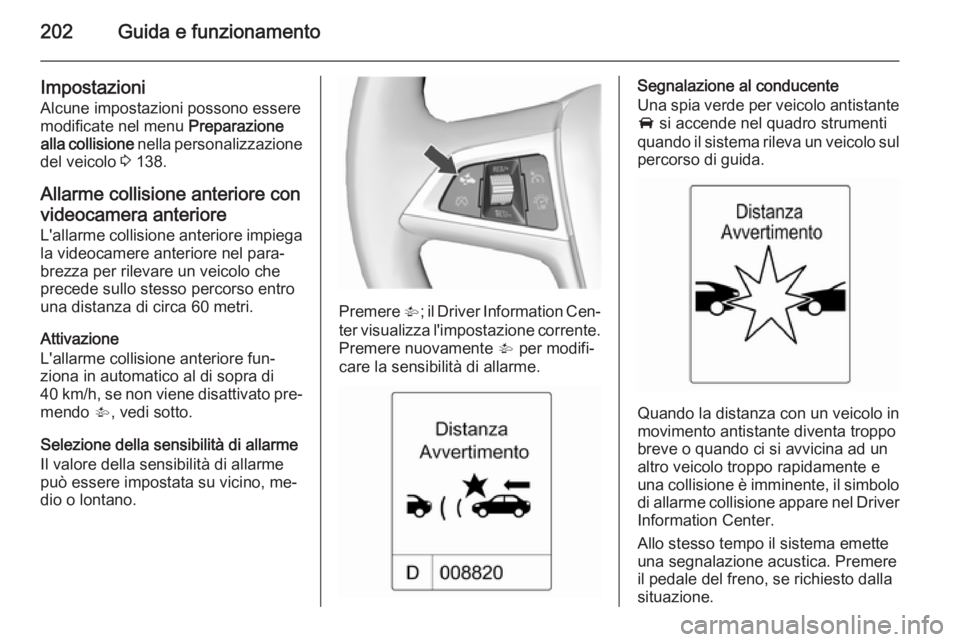

Impostazioni
Alcune impostazioni possono essere modificate nel menu Preparazione
alla collisione nella personalizzazione
del veicolo 3 138.
Allarme collisione anteriore con
videocamera anteriore
L'allarme collisione anteriore impiega la videocamere anteriore nel para‐
brezza per rilevare un veicolo che
precede sullo stesso percorso entro
una distanza di circa 60 metri.
Attivazione
L'allarme collisione anteriore fun‐
ziona in automatico al di sopra di
40 km/h, se non viene disattivato pre‐
mendo V, vedi sotto.
Selezione della sensibilità di allarme
Il valore della sensibilità di allarme
può essere impostata su vicino, me‐
dio o lontano.
Premere V; il Driver Information Cen‐
ter visualizza l'impostazione corrente. Premere nuovamente V per modifi‐
care la sensibilità di allarme.
Segnalazione al conducente
Una spia verde per veicolo antistante
A si accende nel quadro strumenti
quando il sistema rileva un veicolo sul percorso di guida.
Quando la distanza con un veicolo in
movimento antistante diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente e
una collisione è imminente, il simbolo di allarme collisione appare nel Driver
Information Center.
Allo stesso tempo il sistema emette
una segnalazione acustica. Premere
il pedale del freno, se richiesto dalla
situazione.

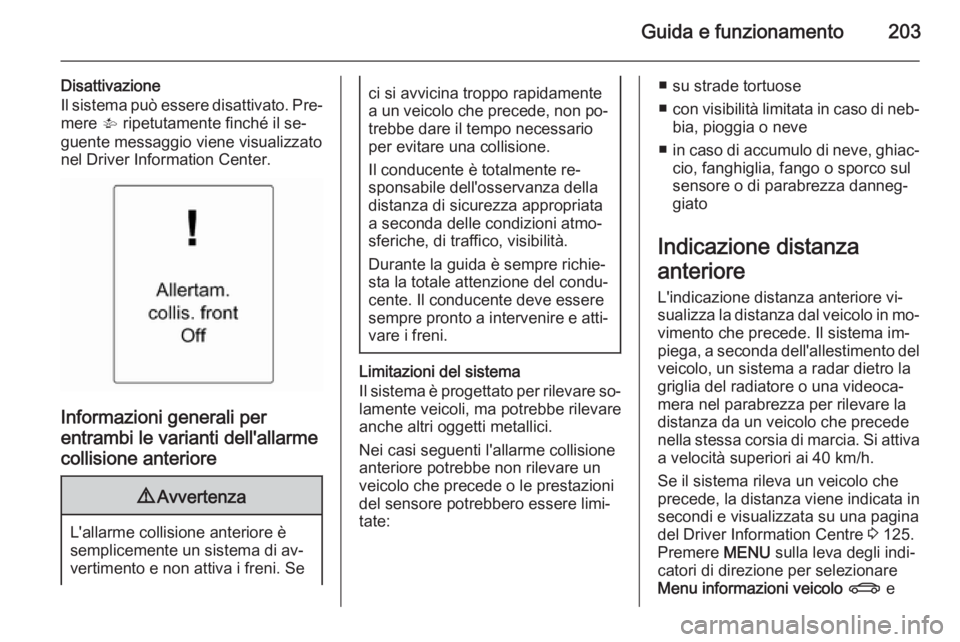

Guida e funzionamento203
Disattivazione
Il sistema può essere disattivato. Pre‐ mere V ripetutamente finché il se‐
guente messaggio viene visualizzato
nel Driver Information Center.
Informazioni generali per
entrambi le varianti dell'allarme
collisione anteriore
9 Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di av‐
vertimento e non attiva i freni. Se
ci si avvicina troppo rapidamente
a un veicolo che precede, non po‐ trebbe dare il tempo necessario
per evitare una collisione.
Il conducente è totalmente re‐
sponsabile dell'osservanza della
distanza di sicurezza appropriata
a seconda delle condizioni atmo‐
sferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Limitazioni del sistema
Il sistema è progettato per rilevare so‐
lamente veicoli, ma potrebbe rilevare
anche altri oggetti metallici.
Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
■ su strade tortuose
■ con visibilità limitata in caso di neb‐
bia, pioggia o neve
■ in caso di accumulo di neve, ghiac‐
cio, fanghiglia, fango o sporco sul
sensore o di parabrezza danneg‐
giato
Indicazione distanza
anteriore
L'indicazione distanza anteriore vi‐
sualizza la distanza dal veicolo in mo‐ vimento che precede. Il sistema im‐
piega, a seconda dell'allestimento del veicolo, un sistema a radar dietro la
griglia del radiatore o una videoca‐
mera nel parabrezza per rilevare la
distanza da un veicolo che precede
nella stessa corsia di marcia. Si attiva
a velocità superiori ai 40 km/h.
Se il sistema rileva un veicolo che
precede, la distanza viene indicata in secondi e visualizzata su una pagina
del Driver Information Centre 3 125.
Premere MENU sulla leva degli indi‐
catori di direzione per selezionare Menu informazioni veicolo X e

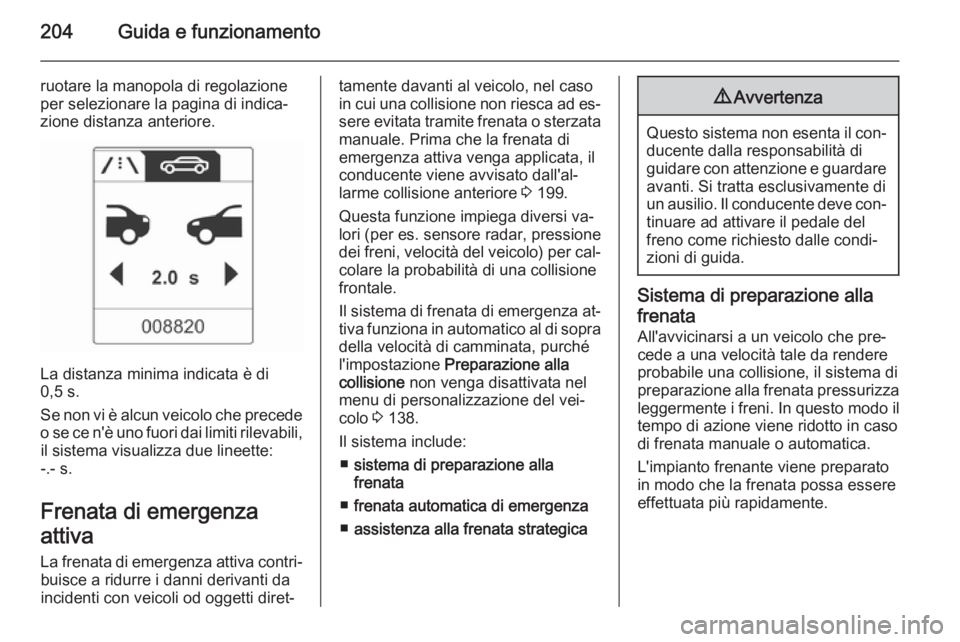

204Guida e funzionamento
ruotare la manopola di regolazione
per selezionare la pagina di indica‐
zione distanza anteriore.
La distanza minima indicata è di
0,5 s.
Se non vi è alcun veicolo che precede
o se ce n'è uno fuori dai limiti rilevabili, il sistema visualizza due lineette:
-.- s.
Frenata di emergenza
attiva La frenata di emergenza attiva contri‐ buisce a ridurre i danni derivanti da
incidenti con veicoli od oggetti diret‐
tamente davanti al veicolo, nel caso
in cui una collisione non riesca ad es‐
sere evitata tramite frenata o sterzata manuale. Prima che la frenata di
emergenza attiva venga applicata, il
conducente viene avvisato dall'al‐
larme collisione anteriore 3 199.
Questa funzione impiega diversi va‐
lori (per es. sensore radar, pressione
dei freni, velocità del veicolo) per cal‐
colare la probabilità di una collisione
frontale.
Il sistema di frenata di emergenza at‐
tiva funziona in automatico al di sopra
della velocità di camminata, purché
l'impostazione Preparazione alla
collisione non venga disattivata nel
menu di personalizzazione del vei‐
colo 3 138.
Il sistema include: ■ sistema di preparazione alla
frenata
■ frenata automatica di emergenza
■ assistenza alla frenata strategica9 Avvertenza
Questo sistema non esenta il con‐
ducente dalla responsabilità di
guidare con attenzione e guardare avanti. Si tratta esclusivamente di
un ausilio. Il conducente deve con‐ tinuare ad attivare il pedale del
freno come richiesto dalle condi‐
zioni di guida.
Sistema di preparazione alla
frenata
All'avvicinarsi a un veicolo che pre‐
cede a una velocità tale da rendere probabile una collisione, il sistema di
preparazione alla frenata pressurizza leggermente i freni. In questo modo iltempo di azione viene ridotto in caso
di frenata manuale o automatica.
L'impianto frenante viene preparato
in modo che la frenata possa essere
effettuata più rapidamente.

Guida e funzionamento205

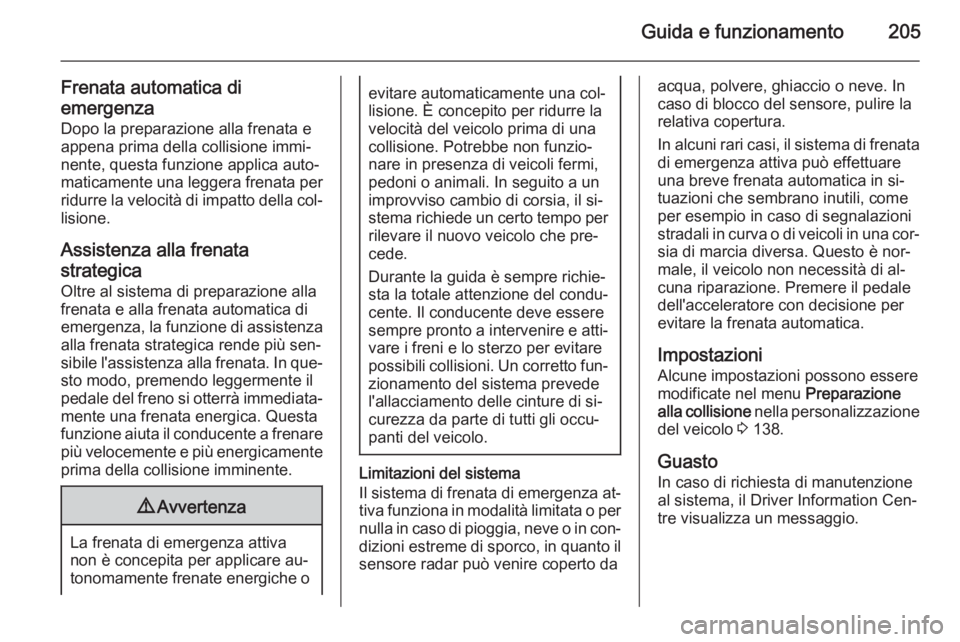

Frenata automatica di
emergenza Dopo la preparazione alla frenata e
appena prima della collisione immi‐
nente, questa funzione applica auto‐ maticamente una leggera frenata per
ridurre la velocità di impatto della col‐
lisione.
Assistenza alla frenata
strategica
Oltre al sistema di preparazione alla
frenata e alla frenata automatica di
emergenza, la funzione di assistenza
alla frenata strategica rende più sen‐
sibile l'assistenza alla frenata. In que‐ sto modo, premendo leggermente il
pedale del freno si otterrà immediata‐
mente una frenata energica. Questa
funzione aiuta il conducente a frenare più velocemente e più energicamente
prima della collisione imminente.9 Avvertenza
La frenata di emergenza attiva
non è concepita per applicare au‐
tonomamente frenate energiche o
evitare automaticamente una col‐
lisione. È concepito per ridurre la
velocità del veicolo prima di una
collisione. Potrebbe non funzio‐
nare in presenza di veicoli fermi, pedoni o animali. In seguito a un
improvviso cambio di corsia, il si‐
stema richiede un certo tempo per
rilevare il nuovo veicolo che pre‐
cede.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni e lo sterzo per evitare
possibili collisioni. Un corretto fun‐
zionamento del sistema prevede
l'allacciamento delle cinture di si‐
curezza da parte di tutti gli occu‐
panti del veicolo.
Limitazioni del sistema
Il sistema di frenata di emergenza at‐ tiva funziona in modalità limitata o per
nulla in caso di pioggia, neve o in con‐
dizioni estreme di sporco, in quanto il sensore radar può venire coperto da
acqua, polvere, ghiaccio o neve. In
caso di blocco del sensore, pulire la
relativa copertura.
In alcuni rari casi, il sistema di frenata
di emergenza attiva può effettuare
una breve frenata automatica in si‐
tuazioni che sembrano inutili, come
per esempio in caso di segnalazioni
stradali in curva o di veicoli in una cor‐
sia di marcia diversa. Questo è nor‐
male, il veicolo non necessità di al‐
cuna riparazione. Premere il pedale
dell'acceleratore con decisione per
evitare la frenata automatica.
Impostazioni Alcune impostazioni possono esseremodificate nel menu Preparazione
alla collisione nella personalizzazione
del veicolo 3 138.

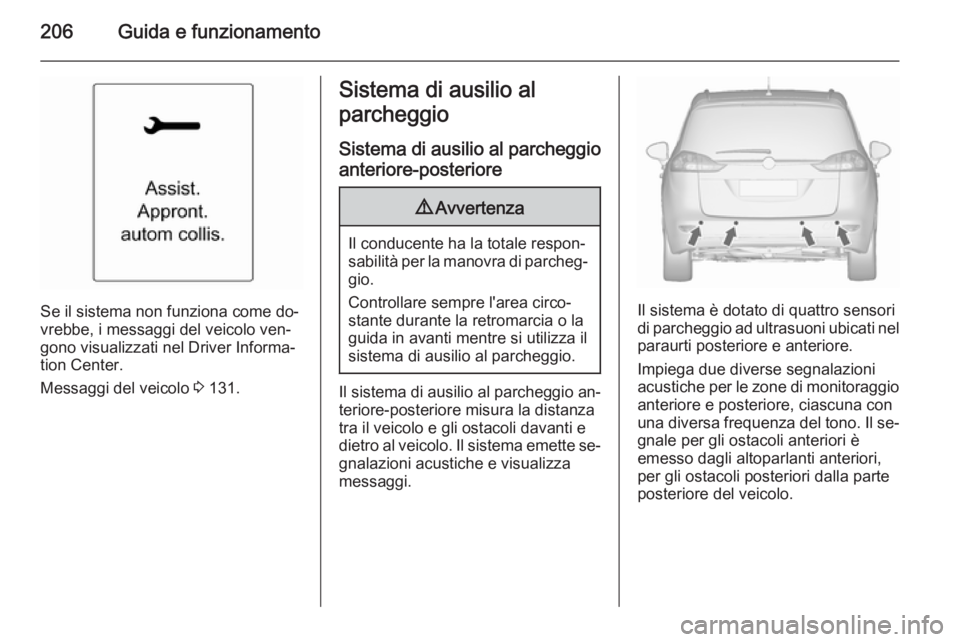

Guasto In caso di richiesta di manutenzione
al sistema, il Driver Information Cen‐
tre visualizza un messaggio.

206Guida e funzionamento
Se il sistema non funziona come do‐
vrebbe, i messaggi del veicolo ven‐
gono visualizzati nel Driver Informa‐
tion Center.
Messaggi del veicolo 3 131.
Sistema di ausilio al
parcheggio
Sistema di ausilio al parcheggioanteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e
dietro al veicolo. Il sistema emette se‐
gnalazioni acustiche e visualizza
messaggi.
Il sistema è dotato di quattro sensori di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il se‐
gnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori dalla parte
posteriore del veicolo.

Guida e funzionamento207

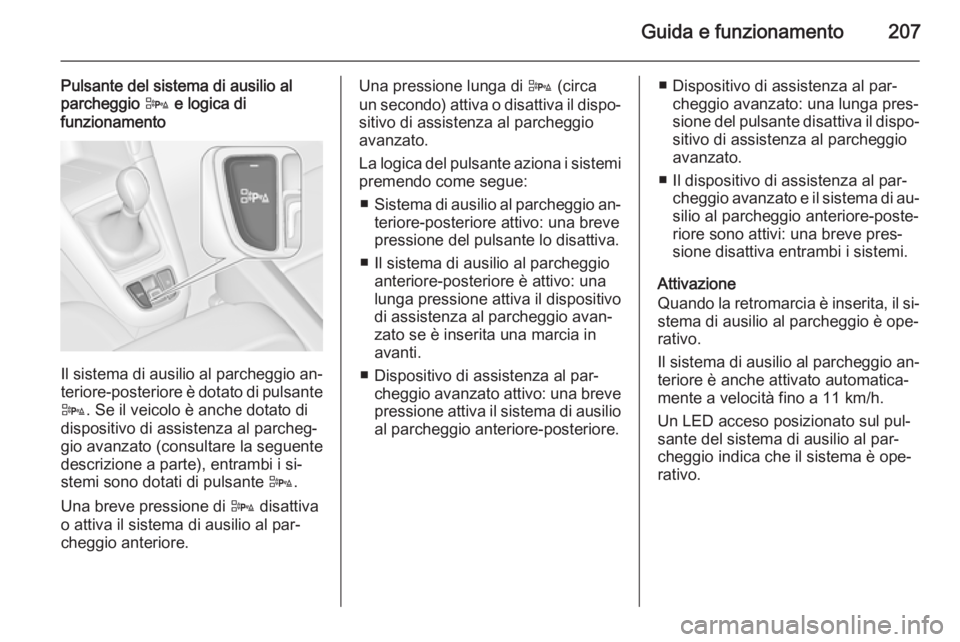

Pulsante del sistema di ausilio al
parcheggio D e logica di
funzionamento
Il sistema di ausilio al parcheggio an‐ teriore-posteriore è dotato di pulsante
D . Se il veicolo è anche dotato di
dispositivo di assistenza al parcheg‐
gio avanzato (consultare la seguente
descrizione a parte), entrambi i si‐
stemi sono dotati di pulsante D.
Una breve pressione di D disattiva
o attiva il sistema di ausilio al par‐
cheggio anteriore.
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica del pulsante aziona i sistemi
premendo come segue:
■ Sistema di ausilio al parcheggio an‐
teriore-posteriore attivo: una breve
pressione del pulsante lo disattiva.
■ Il sistema di ausilio al parcheggio anteriore-posteriore è attivo: una
lunga pressione attiva il dispositivo
di assistenza al parcheggio avan‐
zato se è inserita una marcia in
avanti.
■ Dispositivo di assistenza al par‐ cheggio avanzato attivo: una breve
pressione attiva il sistema di ausilio al parcheggio anteriore-posteriore.■ Dispositivo di assistenza al par‐ cheggio avanzato: una lunga pres‐
sione del pulsante disattiva il dispo‐
sitivo di assistenza al parcheggio
avanzato.
■ Il dispositivo di assistenza al par‐ cheggio avanzato e il sistema di au‐silio al parcheggio anteriore-poste‐
riore sono attivi: una breve pres‐
sione disattiva entrambi i sistemi.
Attivazione
Quando la retromarcia è inserita, il si‐ stema di ausilio al parcheggio è ope‐
rativo.
Il sistema di ausilio al parcheggio an‐
teriore è anche attivato automatica‐
mente a velocità fino a 11 km/h.
Un LED acceso posizionato sul pul‐
sante del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.

208Guida e funzionamento

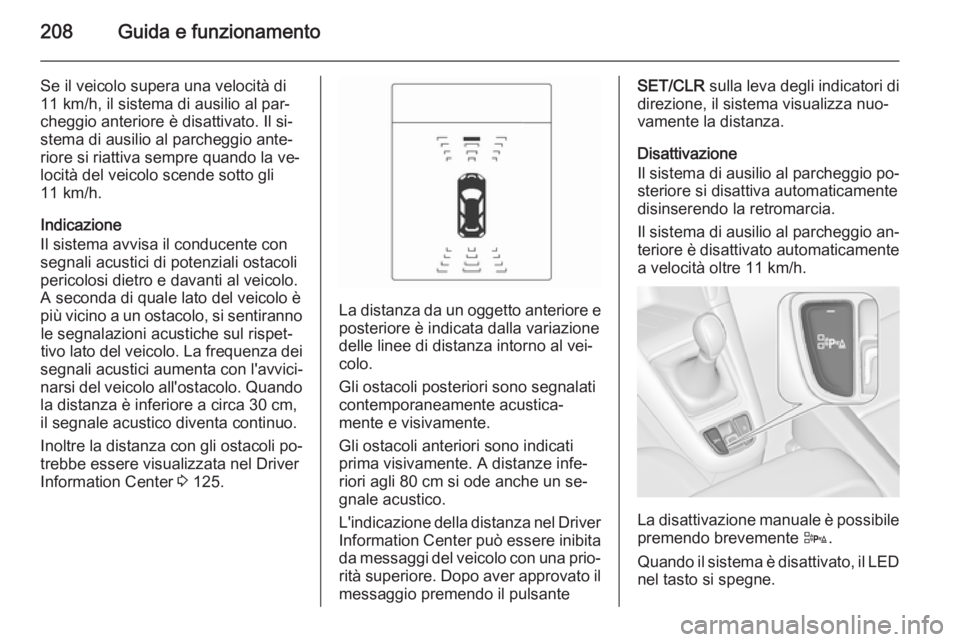

Se il veicolo supera una velocità di
11 km/h, il sistema di ausilio al par‐ cheggio anteriore è disattivato. Il si‐
stema di ausilio al parcheggio ante‐ riore si riattiva sempre quando la ve‐
locità del veicolo scende sotto gli
11 km/h.
Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno le segnalazioni acustiche sul rispet‐
tivo lato del veicolo. La frequenza dei
segnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando
la distanza è inferiore a circa 30 cm,
il segnale acustico diventa continuo.
Inoltre la distanza con gli ostacoli po‐
trebbe essere visualizzata nel Driver Information Center 3 125.
La distanza da un oggetto anteriore e
posteriore è indicata dalla variazione
delle linee di distanza intorno al vei‐
colo.
Gli ostacoli posteriori sono segnalati
contemporaneamente acustica‐
mente e visivamente.
Gli ostacoli anteriori sono indicati
prima visivamente. A distanze infe‐
riori agli 80 cm si ode anche un se‐
gnale acustico.
L'indicazione della distanza nel Driver Information Center può essere inibita
da messaggi del veicolo con una prio‐
rità superiore. Dopo aver approvato il messaggio premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione, il sistema visualizza nuo‐
vamente la distanza.
Disattivazione
Il sistema di ausilio al parcheggio po‐ steriore si disattiva automaticamente
disinserendo la retromarcia.
Il sistema di ausilio al parcheggio an‐
teriore è disattivato automaticamente a velocità oltre 11 km/h.
La disattivazione manuale è possibile
premendo brevemente D.
Quando il sistema è disattivato, il LED
nel tasto si spegne.
