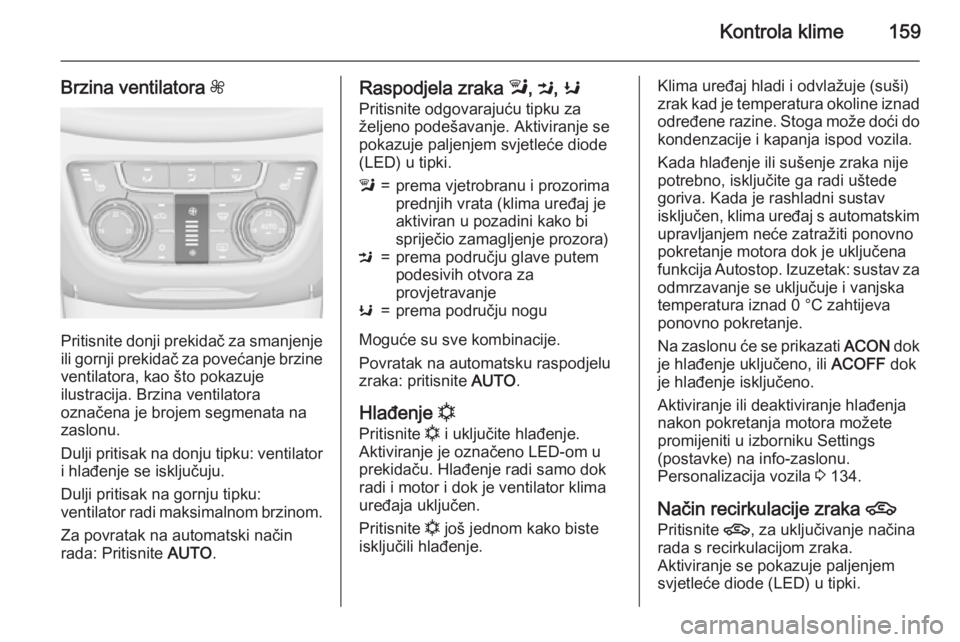

Kontrola klime159
Brzina ventilatora Z
Pritisnite donji prekidač za smanjenje
ili gornji prekidač za povećanje brzine
ventilatora, kao što pokazuje
ilustracija. Brzina ventilatora
označena je brojem segmenata na
zaslonu.
Dulji pritisak na donju tipku: ventilator
i hlađenje se isključuju.
Dulji pritisak na gornju tipku:
ventilator radi maksimalnom brzinom.
Za povratak na automatski način
rada: Pritisnite AUTO.
Raspodjela zraka l, M , K
Pritisnite odgovarajuću tipku za željeno podešavanje. Aktiviranje se
pokazuje paljenjem svjetleće diode
(LED) u tipki.l=prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)M=prema području glave putem
podesivih otvora za
provjetravanjeK=prema području nogu
Moguće su sve kombinacije.
Povratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje n
Pritisnite n i uključite hlađenje.
Aktiviranje je označeno LED-om u
prekidaču. Hlađenje radi samo dok
radi i motor i dok je ventilator klima
uređaja uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Kada je rashladni sustav
isključen, klima uređaj s automatskim upravljanjem neće zatražiti ponovno
pokretanje motora dok je uključena
funkcija Autostop. Izuzetak: sustav za
odmrzavanje se uključuje i vanjska temperatura iznad 0 °C zahtijeva
ponovno pokretanje.
Na zaslonu će se prikazati ACON dok
je hlađenje uključeno, ili ACOFF dok
je hlađenje isključeno.
Aktiviranje ili deaktiviranje hlađenja
nakon pokretanja motora možete
promijeniti u izborniku Settings
(postavke) na info-zaslonu.
Personalizacija vozila 3 134.
Način recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka.
Aktiviranje se pokazuje paljenjem
svjetleće diode (LED) u tipki.

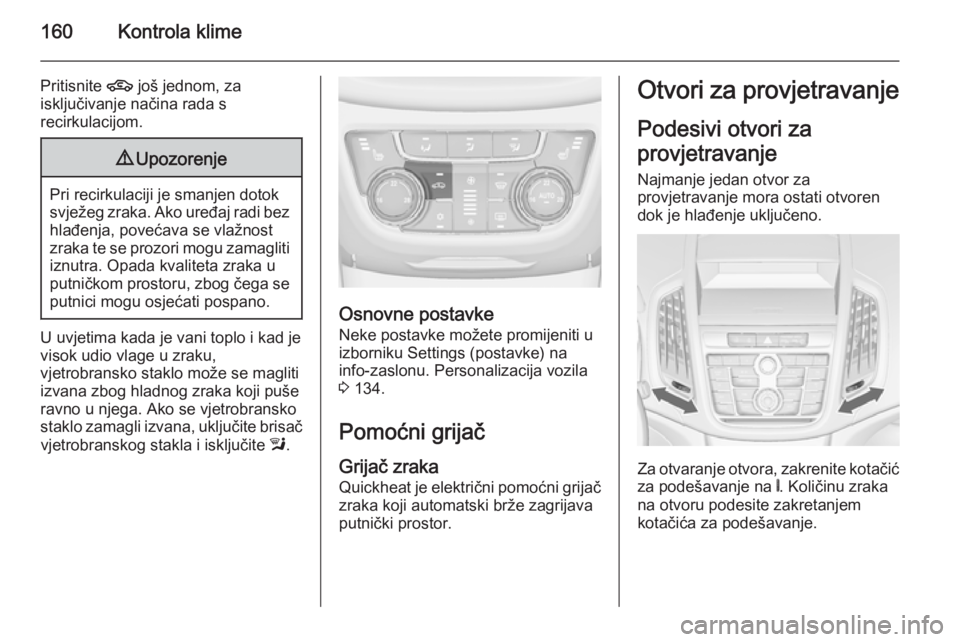

160Kontrola klime
Pritisnite 4 još jednom, za
isključivanje načina rada s
recirkulacijom.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana zbog hladnog zraka koji puše
ravno u njega. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač
vjetrobranskog stakla i isključite l.
Osnovne postavke
Neke postavke možete promijeniti u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 134.
Pomoćni grijač
Grijač zraka
Quickheat je električni pomoćni grijač zraka koji automatski brže zagrijavaputnički prostor.
Otvori za provjetravanje
Podesivi otvori za
provjetravanje Najmanje jedan otvor za
provjetravanje mora ostati otvoren
dok je hlađenje uključeno.
Za otvaranje otvora, zakrenite kotačić
za podešavanje na B. Količinu zraka
na otvoru podesite zakretanjem
kotačića za podešavanje.

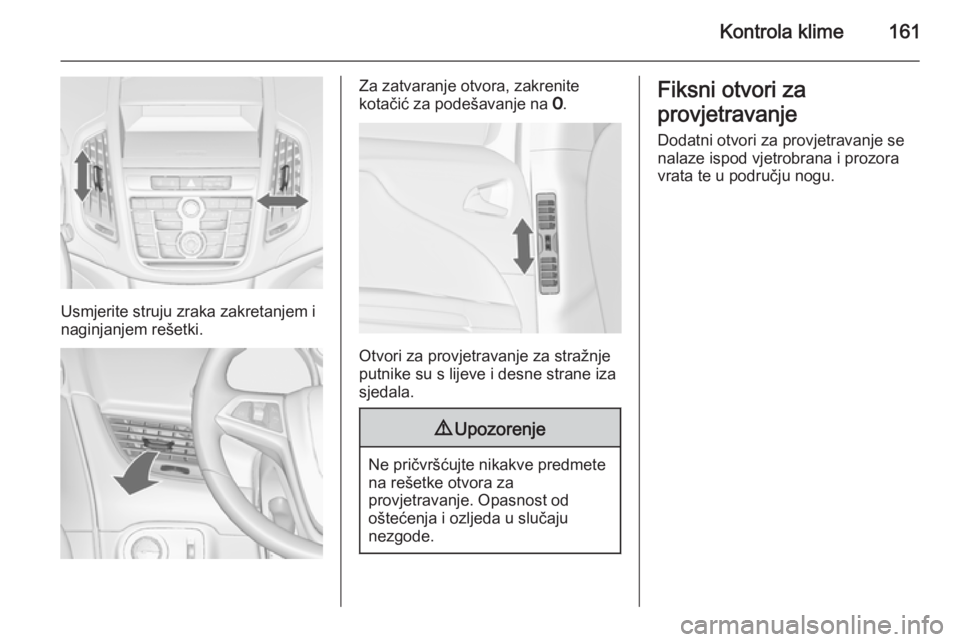

Kontrola klime161
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Za zatvaranje otvora, zakrenite
kotačić za podešavanje na 7.
Otvori za provjetravanje za stražnje
putnike su s lijeve i desne strane iza sjedala.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.

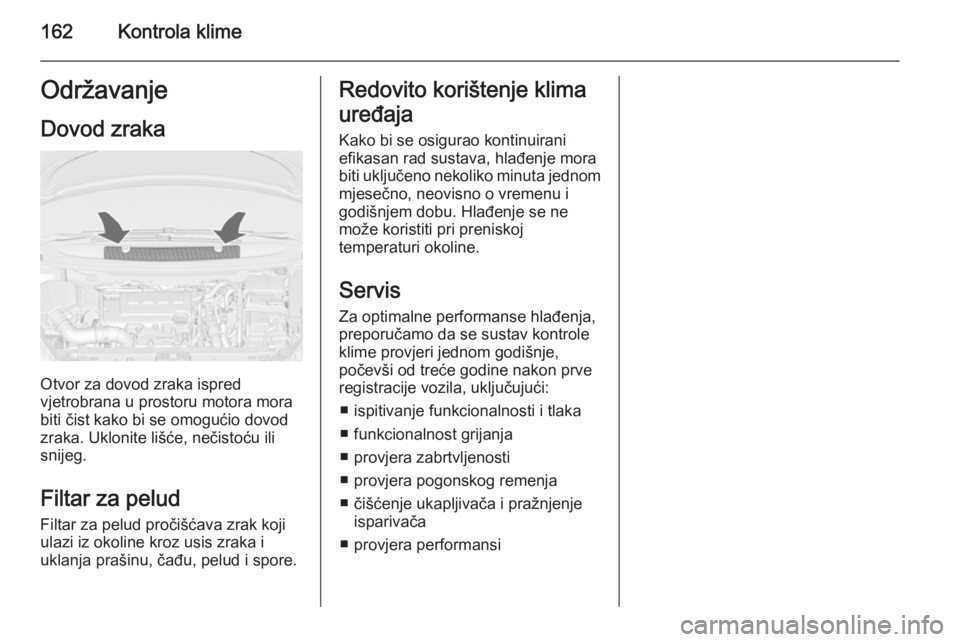

162Kontrola klimeOdržavanjeDovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filtar za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
ServisZa optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
■ ispitivanje funkcionalnosti i tlaka
■ funkcionalnost grijanja
■ provjera zabrtvljenosti
■ provjera pogonskog remenja
■ čišćenje ukapljivača i pražnjenje isparivača
■ provjera performansi

Vožnja i rukovanje163Vožnja i rukovanjeSavjeti za vožnju........................163
Pokretanje i rukovanje ...............164
Ispuh motora .............................. 169
Automatski mjenjač .................... 174
Ručni mjenjač ............................ 178
Kočnice ...................................... 178
Sustavi kontrole vožnje ..............181
Sustavi za pomoć vozaču ..........185
Gorivo ........................................ 216
Kuka prikolice ............................ 225Savjeti za vožnju
Kontrola vozila
Nemojte se spuštati nizbrdo dok motor ne radi (osim tijekomAutostop) U toj situaciji ne rade mnogi sustavi
(primjerice servo kočnica, servo
upravljač). Ovakvim načinom vožnje
ugrožavate sebe i druge. Svi sustavi
rade tijekom Autostop, ali doći će do
kontroliranog smanjenja servo
upravljanja i smanjenja brzine vozila.
Sustav stop-start 3 166.
Ubrzan prazan hod
Ako je punjenje akumulatora vozila
potrebno zbog stanja akumulatora,
izlaz struje iz alternatora mora se
povećati. To će se postići ubrzanim
praznim hodom koji može biti čujan.
Na vozilima s kombiniranim zaslonom visoke razine opreme, na zaslonu
informacijskog centra vozača
prikazuje se poruka.Papučice
Da biste osigurali nesmetano gibanje
papučica, ispod papučica ne smije biti tepih.
Upravljanje
Ako se servo upravljanje izgubi zbog
zaustavljanja motora ili kvara na
sustavu, kolo upravljača može se
zakretati ali je za to potrebna veća
sila.
Kontrolno svjetlo c 3 117.Oprez
Vozila opremljena hidrauličnim
servo upravljačem:
Ako se upravljač okrene do kraja
svog hoda i zadrži u tom položaju
dulje od 15 sekundu, može doći do
oštećenja sustava servo
upravljača i gubitka servo
upravljanja.

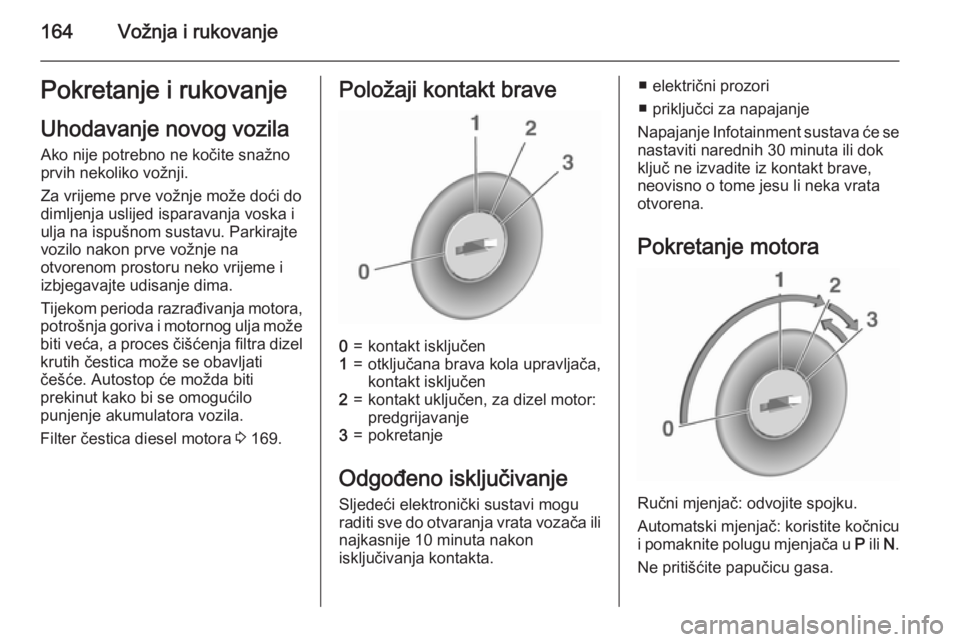

164Vožnja i rukovanjePokretanje i rukovanjeUhodavanje novog vozila
Ako nije potrebno ne kočite snažno
prvih nekoliko vožnji.
Za vrijeme prve vožnje može doći do
dimljenja uslijed isparavanja voska i
ulja na ispušnom sustavu. Parkirajte
vozilo nakon prve vožnje na
otvorenom prostoru neko vrijeme i
izbjegavajte udisanje dima.
Tijekom perioda razrađivanja motora,
potrošnja goriva i motornog ulja može
biti veća, a proces čišćenja filtra dizel krutih čestica može se obavljati
češće. Autostop će možda biti
prekinut kako bi se omogućilo
punjenje akumulatora vozila.
Filter čestica diesel motora 3 169.Položaji kontakt brave0=kontakt isključen1=otključana brava kola upravljača,
kontakt isključen2=kontakt uključen, za dizel motor:
predgrijavanje3=pokretanje
Odgođeno isključivanje
Sljedeći elektronički sustavi mogu
raditi sve do otvaranja vrata vozača ili najkasnije 10 minuta nakon
isključivanja kontakta.
■ električni prozori
■ priključci za napajanje
Napajanje Infotainment sustava će se nastaviti narednih 30 minuta ili dok
ključ ne izvadite iz kontakt brave,
neovisno o tome jesu li neka vrata
otvorena.
Pokretanje motora
Ručni mjenjač: odvojite spojku.
Automatski mjenjač: koristite kočnicu
i pomaknite polugu mjenjača u P ili N.
Ne pritišćite papučicu gasa.

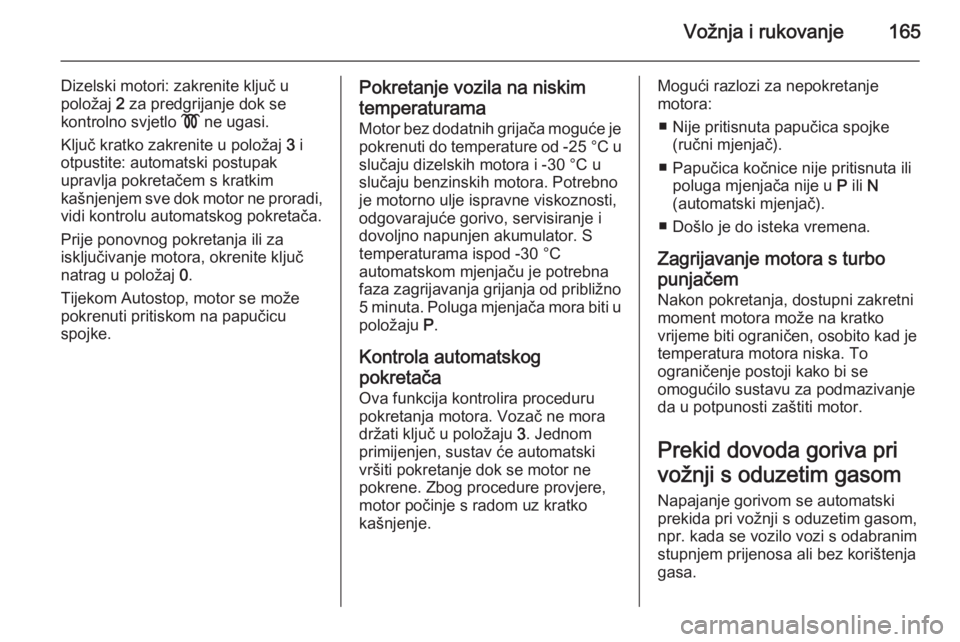

Vožnja i rukovanje165
Dizelski motori: zakrenite ključ u
položaj 2 za predgrijanje dok se
kontrolno svjetlo ! ne ugasi.
Ključ kratko zakrenite u položaj 3 i
otpustite: automatski postupak upravlja pokretačem s kratkim
kašnjenjem sve dok motor ne proradi, vidi kontrolu automatskog pokretača.
Prije ponovnog pokretanja ili za
isključivanje motora, okrenite ključ
natrag u položaj 0.
Tijekom Autostop, motor se može
pokrenuti pritiskom na papučicu
spojke.Pokretanje vozila na niskim
temperaturama Motor bez dodatnih grijača moguće je
pokrenuti do temperature od -25 °С u
slučaju dizelskih motora i -30 °C u
slučaju benzinskih motora. Potrebno
je motorno ulje ispravne viskoznosti,
odgovarajuće gorivo, servisiranje i
dovoljno napunjen akumulator. S
temperaturama ispod -30 °C
automatskom mjenjaču je potrebna
faza zagrijavanja grijanja od približno
5 minuta. Poluga mjenjača mora biti u
položaju P.
Kontrola automatskog
pokretača
Ova funkcija kontrolira proceduru
pokretanja motora. Vozač ne mora
držati ključ u položaju 3. Jednom
primijenjen, sustav će automatski vršiti pokretanje dok se motor ne
pokrene. Zbog procedure provjere,
motor počinje s radom uz kratko
kašnjenje.Mogući razlozi za nepokretanje
motora:
■ Nije pritisnuta papučica spojke (ručni mjenjač).
■ Papučica kočnice nije pritisnuta ili poluga mjenjača nije u P ili N
(automatski mjenjač).
■ Došlo je do isteka vremena.
Zagrijavanje motora s turbo
punjačem
Nakon pokretanja, dostupni zakretni
moment motora može na kratko
vrijeme biti ograničen, osobito kad je
temperatura motora niska. To
ograničenje postoji kako bi se
omogućilo sustavu za podmazivanje
da u potpunosti zaštiti motor.
Prekid dovoda goriva pri
vožnji s oduzetim gasom
Napajanje gorivom se automatski
prekida pri vožnji s oduzetim gasom,
npr. kada se vozilo vozi s odabranim
stupnjem prijenosa ali bez korištenja
gasa.

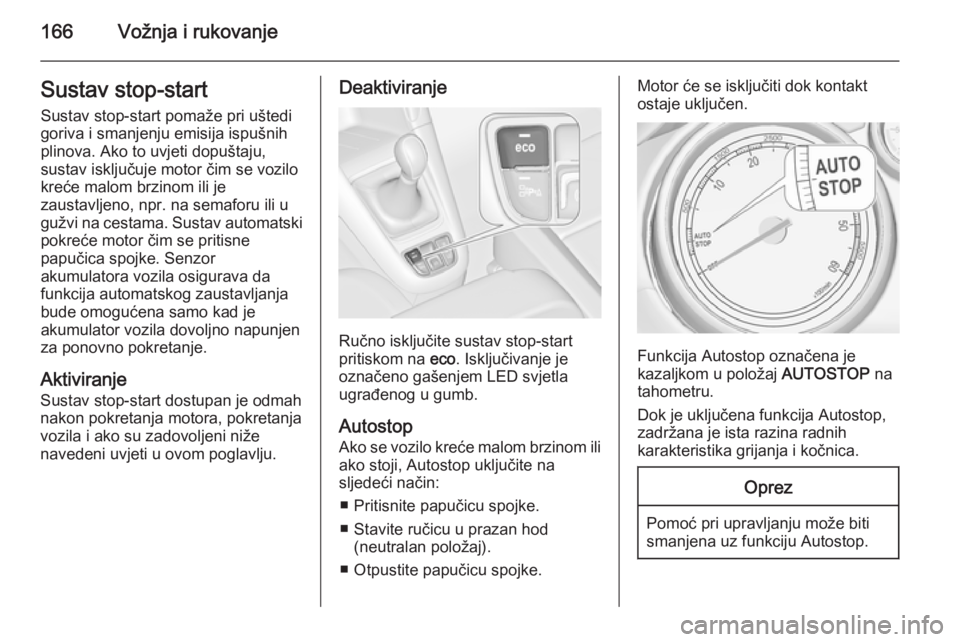

166Vožnja i rukovanjeSustav stop-startSustav stop-start pomaže pri uštedi
goriva i smanjenju emisija ispušnih
plinova. Ako to uvjeti dopuštaju,
sustav isključuje motor čim se vozilo
kreće malom brzinom ili je
zaustavljeno, npr. na semaforu ili u
gužvi na cestama. Sustav automatski pokreće motor čim se pritisne
papučica spojke. Senzor
akumulatora vozila osigurava da
funkcija automatskog zaustavljanja bude omogućena samo kad je
akumulator vozila dovoljno napunjen
za ponovno pokretanje.
Aktiviranje
Sustav stop-start dostupan je odmah
nakon pokretanja motora, pokretanja vozila i ako su zadovoljeni niže
navedeni uvjeti u ovom poglavlju.Deaktiviranje
Ručno isključite sustav stop-start
pritiskom na eco. Isključivanje je
označeno gašenjem LED svjetla
ugrađenog u gumb.
Autostop
Ako se vozilo kreće malom brzinom ili ako stoji, Autostop uključite na
sljedeći način:
■ Pritisnite papučicu spojke.
■ Stavite ručicu u prazan hod (neutralan položaj).
■ Otpustite papučicu spojke.
Motor će se isključiti dok kontakt
ostaje uključen.
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Dok je uključena funkcija Autostop,
zadržana je ista razina radnih
karakteristika grijanja i kočnica.
Oprez
Pomoć pri upravljanju može biti
smanjena uz funkciju Autostop.

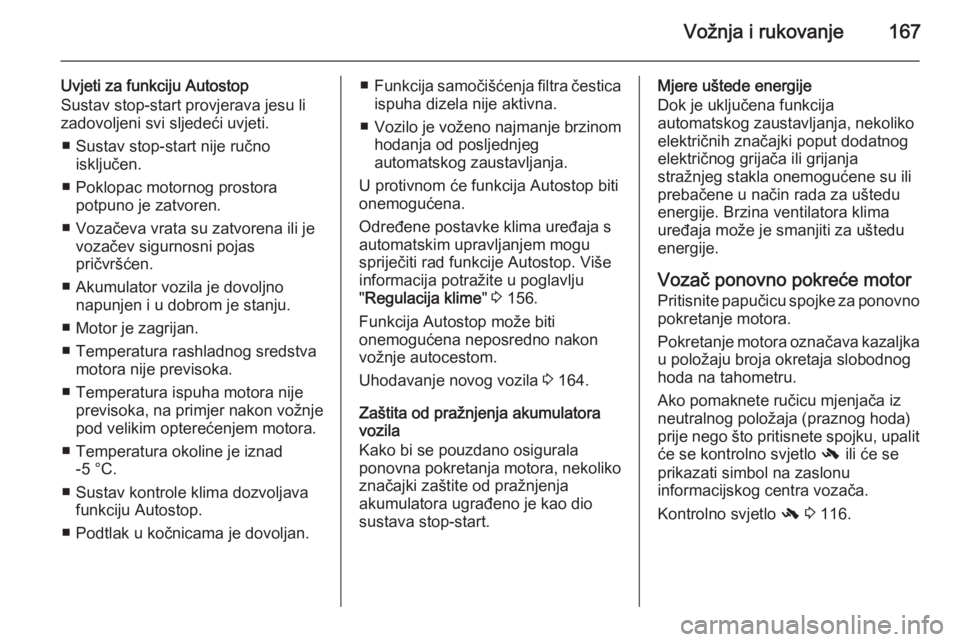

Vožnja i rukovanje167
Uvjeti za funkciju Autostop
Sustav stop-start provjerava jesu li
zadovoljeni svi sljedeći uvjeti.
■ Sustav stop-start nije ručno isključen.
■ Poklopac motornog prostora potpuno je zatvoren.
■ Vozačeva vrata su zatvorena ili je vozačev sigurnosni pojas
pričvršćen.
■ Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
■ Motor je zagrijan.
■ Temperatura rashladnog sredstva motora nije previsoka.
■ Temperatura ispuha motora nije previsoka, na primjer nakon vožnjepod velikim opterećenjem motora.
■ Temperatura okoline je iznad -5 °C.
■ Sustav kontrole klima dozvoljava funkciju Autostop.
■ Podtlak u kočnicama je dovoljan.■ Funkcija samočišćenja filtra čestica
ispuha dizela nije aktivna.
■ Vozilo je voženo najmanje brzinom
hodanja od posljednjeg
automatskog zaustavljanja.
U protivnom će funkcija Autostop biti onemogućena.
Određene postavke klima uređaja s automatskim upravljanjem mogu
spriječiti rad funkcije Autostop. Više
informacija potražite u poglavlju
" Regulacija klime " 3 156.
Funkcija Autostop može biti
onemogućena neposredno nakon
vožnje autocestom.
Uhodavanje novog vozila 3 164.
Zaštita od pražnjenja akumulatora
vozila
Kako bi se pouzdano osigurala
ponovna pokretanja motora, nekoliko značajki zaštite od pražnjenja
akumulatora ugrađeno je kao dio
sustava stop-start.Mjere uštede energije
Dok je uključena funkcija
automatskog zaustavljanja, nekoliko električnih značajki poput dodatnog
električnog grijača ili grijanja
stražnjeg stakla onemogućene su ili
prebačene u način rada za uštedu
energije. Brzina ventilatora klima
uređaja može je smanjiti za uštedu
energije.
Vozač ponovno pokreće motor
Pritisnite papučicu spojke za ponovno pokretanje motora.
Pokretanje motora označava kazaljka
u položaju broja okretaja slobodnog
hoda na tahometru.
Ako pomaknete ručicu mjenjača iz
neutralnog položaja (praznog hoda)
prije nego što pritisnete spojku, upalit
će se kontrolno svjetlo - ili će se
prikazati simbol na zaslonu
informacijskog centra vozača.
Kontrolno svjetlo - 3 116.

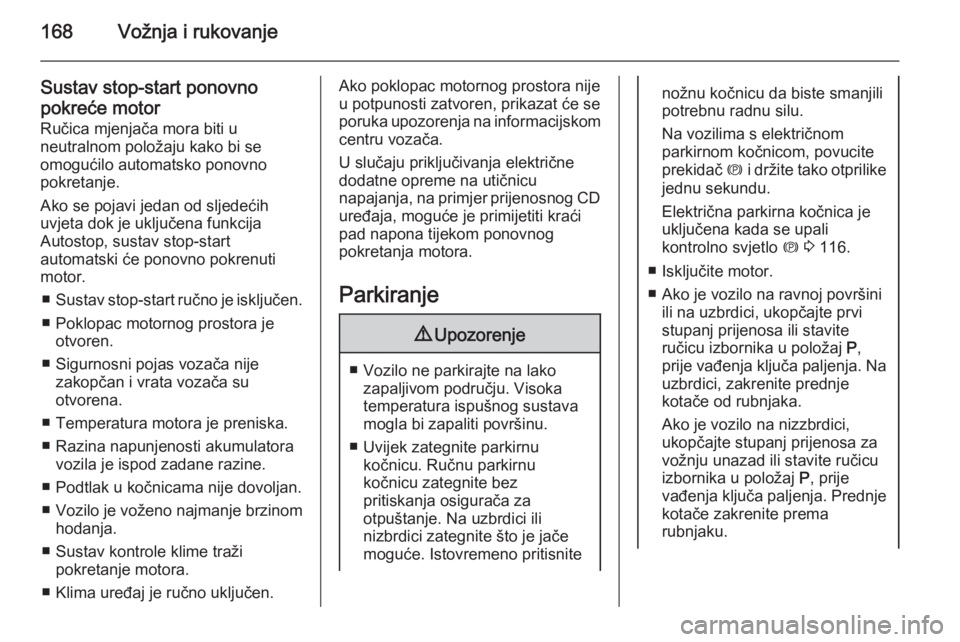

168Vožnja i rukovanje
Sustav stop-start ponovnopokreće motor Ručica mjenjača mora biti u
neutralnom položaju kako bi se
omogućilo automatsko ponovno
pokretanje.
Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor.
■ Sustav stop-start ručno je isključen.
■ Poklopac motornog prostora je otvoren.
■ Sigurnosni pojas vozača nije zakopčan i vrata vozača su
otvorena.
■ Temperatura motora je preniska.
■ Razina napunjenosti akumulatora vozila je ispod zadane razine.
■ Podtlak u kočnicama nije dovoljan.
■ Vozilo je voženo najmanje brzinom
hodanja.
■ Sustav kontrole klime traži pokretanje motora.
■ Klima uređaj je ručno uključen.Ako poklopac motornog prostora nije
u potpunosti zatvoren, prikazat će se
poruka upozorenja na informacijskom centru vozača.
U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, na primjer prijenosnog CD
uređaja, moguće je primijetiti kraći
pad napona tijekom ponovnog
pokretanja motora.
Parkiranje9 Upozorenje
■ Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
■ Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu
kočnicu zategnite bez
pritiskanja osigurača za
otpuštanje. Na uzbrdici ili
nizbrdici zategnite što je jače
moguće. Istovremeno pritisnite
nožnu kočnicu da biste smanjili
potrebnu radnu silu.
Na vozilima s električnom
parkirnom kočnicom, povucite
prekidač m i držite tako otprilike
jednu sekundu.
Električna parkirna kočnica je uključena kada se upali
kontrolno svjetlo m 3 116.
■ Isključite motor.
■ Ako je vozilo na ravnoj površini ili na uzbrdici, ukopčajte prvi
stupanj prijenosa ili stavite
ručicu izbornika u položaj P,
prije vađenja ključa paljenja. Na
uzbrdici, zakrenite prednje
kotače od rubnjaka.
Ako je vozilo na nizzbrdici,
ukopčajte stupanj prijenosa za
vožnju unazad ili stavite ručicu
izbornika u položaj P, prije
vađenja ključa paljenja. Prednje kotače zakrenite prema
rubnjaku.
