OPEL ZAFIRA C 2015.5 Priručnik za vlasnika (in Croatian)

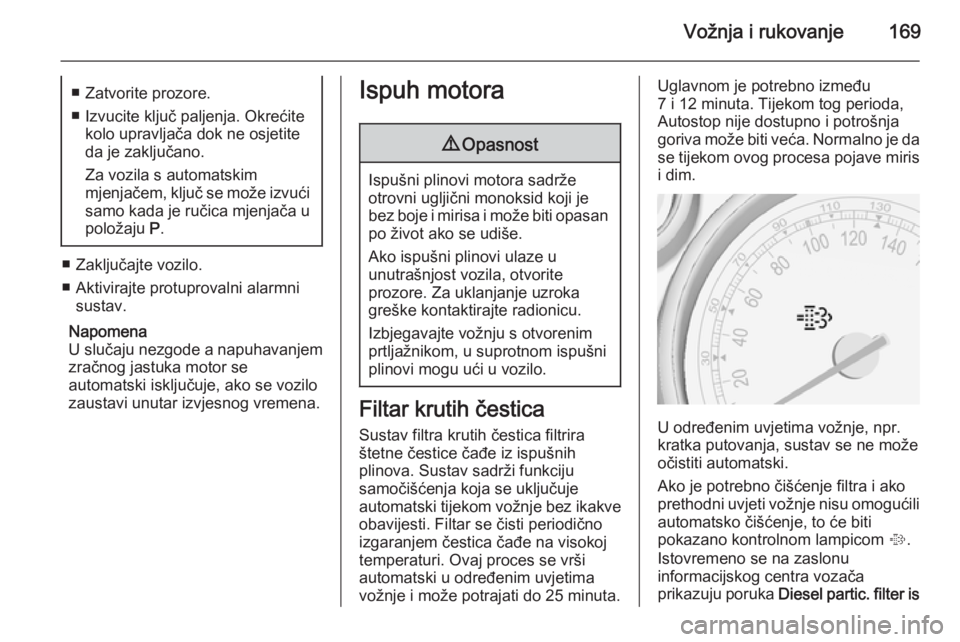

Vožnja i rukovanje169■ Zatvorite prozore.
■ Izvucite ključ paljenja. Okrećite kolo upravljača dok ne osjetite
da je zaključano.
Za vozila s automatskim
mjenjačem, ključ se može izvući samo kada je ručica mjenjača u
položaju P.
■ Zaključajte vozilo.
■ Aktivirajte protuprovalni alarmni sustav.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.
Ispuh motora9 Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar krutih čestica
Sustav filtra krutih čestica filtrira
štetne čestice čađe iz ispušnih
plinova. Sustav sadrži funkciju
samočišćenja koja se uključuje
automatski tijekom vožnje bez ikakve obavijesti. Filtar se čisti periodično
izgaranjem čestica čađe na visokoj
temperaturi. Ovaj proces se vrši
automatski u određenim uvjetima
vožnje i može potrajati do 25 minuta.
Uglavnom je potrebno između
7 i 12 minuta. Tijekom tog perioda,
Autostop nije dostupno i potrošnja
goriva može biti veća. Normalno je da
se tijekom ovog procesa pojave miris
i dim.
U određenim uvjetima vožnje, npr.
kratka putovanja, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
pokazano kontrolnom lampicom %.
Istovremeno se na zaslonu
informacijskog centra vozača
prikazuju poruka Diesel partic. filter is

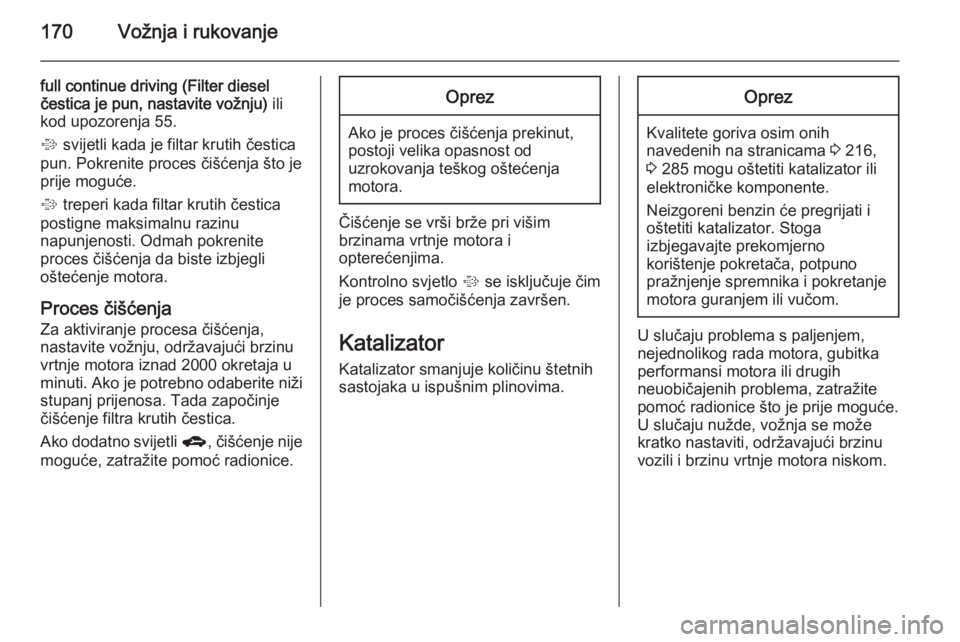

170Vožnja i rukovanje
full continue driving (Filter diesel
čestica je pun, nastavite vožnju) ili
kod upozorenja 55.
% svijetli kada je filtar krutih čestica
pun. Pokrenite proces čišćenja što je
prije moguće.
% treperi kada filtar krutih čestica
postigne maksimalnu razinu
napunjenosti. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Proces čišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2000 okretaja u
minuti. Ako je potrebno odaberite niži
stupanj prijenosa. Tada započinje
čišćenje filtra krutih čestica.
Ako dodatno svijetli g, čišćenje nije
moguće, zatražite pomoć radionice.Oprez
Ako je proces čišćenja prekinut, postoji velika opasnost od
uzrokovanja teškog oštećenja
motora.
Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.
Kontrolno svjetlo % se isključuje čim
je proces samočišćenja završen.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.
Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 216,
3 285 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.

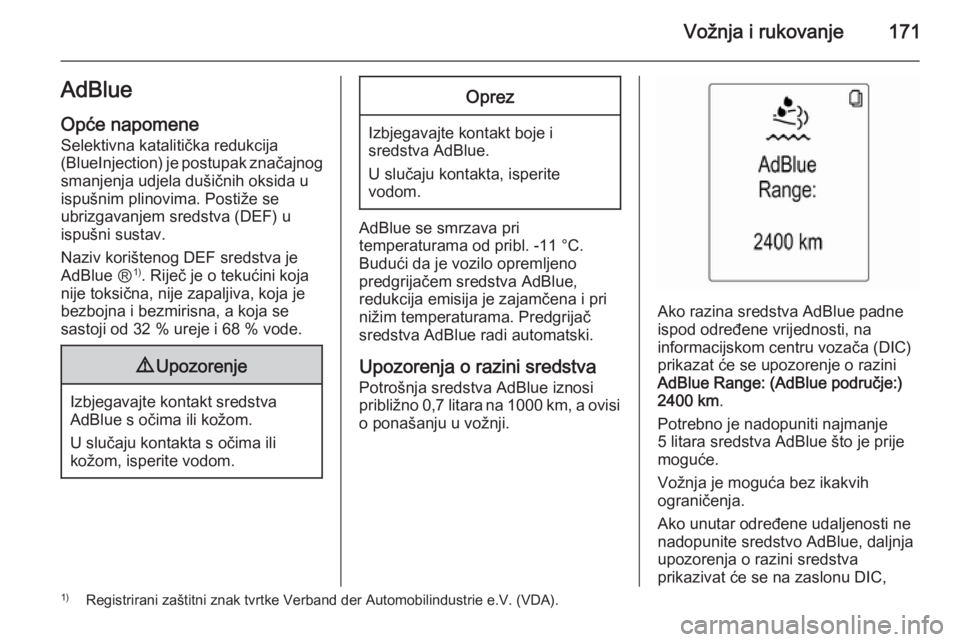

Vožnja i rukovanje171AdBlueOpće napomene Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u
ispušnim plinovima. Postiže se
ubrizgavanjem sredstva (DEF) u
ispušni sustav.
Naziv korištenog DEF sredstva je
AdBlue Ⓡ 1)
. Riječ je o tekućini koja
nije toksična, nije zapaljiva, koja je
bezbojna i bezmirisna, a koja se
sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue iznosi
približno 0,7 litara na 1000 km, a ovisi
o ponašanju u vožnji.
Ako razina sredstva AdBlue padne
ispod određene vrijednosti, na
informacijskom centru vozača (DIC)
prikazat će se upozorenje o razini
AdBlue Range: (AdBlue područje:)
2400 km .
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue što je prije
moguće.
Vožnja je moguća bez ikakvih
ograničenja.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja o razini sredstva
prikazivat će se na zaslonu DIC,
1) Registrirani zaštitni znak tvrtke Verband der Automobilindustrie e.V. (VDA).

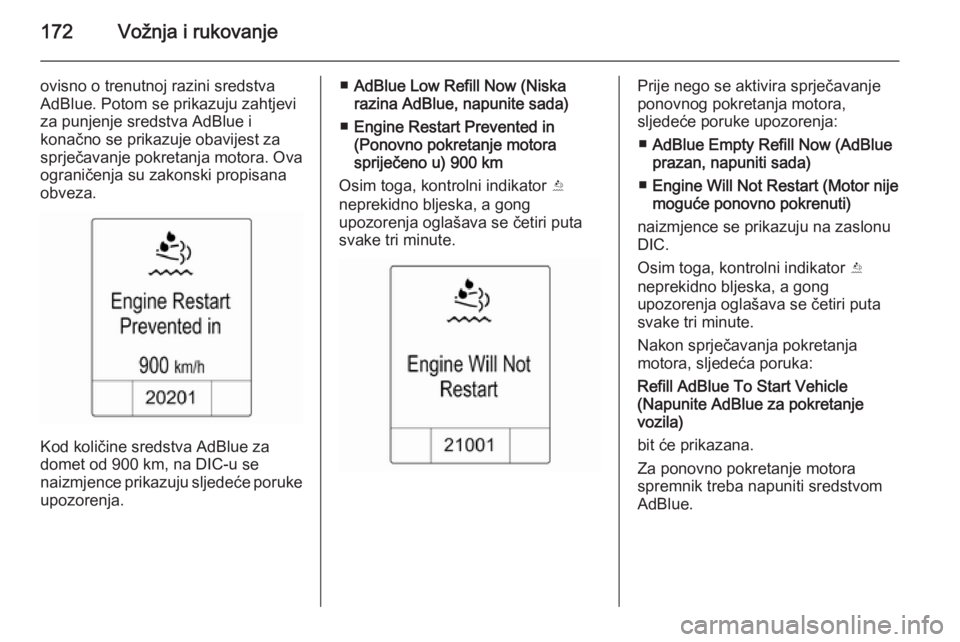

172Vožnja i rukovanje
ovisno o trenutnoj razini sredstva
AdBlue. Potom se prikazuju zahtjevi
za punjenje sredstva AdBlue i
konačno se prikazuje obavijest za
sprječavanje pokretanja motora. Ova
ograničenja su zakonski propisana
obveza.
Kod količine sredstva AdBlue za
domet od 900 km, na DIC-u se
naizmjence prikazuju sljedeće poruke
upozorenja.
■ AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
■ Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km
Osim toga, kontrolni indikator Y
neprekidno bljeska, a gong
upozorenja oglašava se četiri puta
svake tri minute.Prije nego se aktivira sprječavanje
ponovnog pokretanja motora,
sljedeće poruke upozorenja:
■ AdBlue Empty Refill Now (AdBlue
prazan, napuniti sada)
■ Engine Will Not Restart (Motor nije
moguće ponovno pokrenuti)
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, kontrolni indikator Y
neprekidno bljeska, a gong
upozorenja oglašava se četiri puta
svake tri minute.
Nakon sprječavanja pokretanja
motora, sljedeća poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila)
bit će prikazana.
Za ponovno pokretanje motora
spremnik treba napuniti sredstvom
AdBlue.

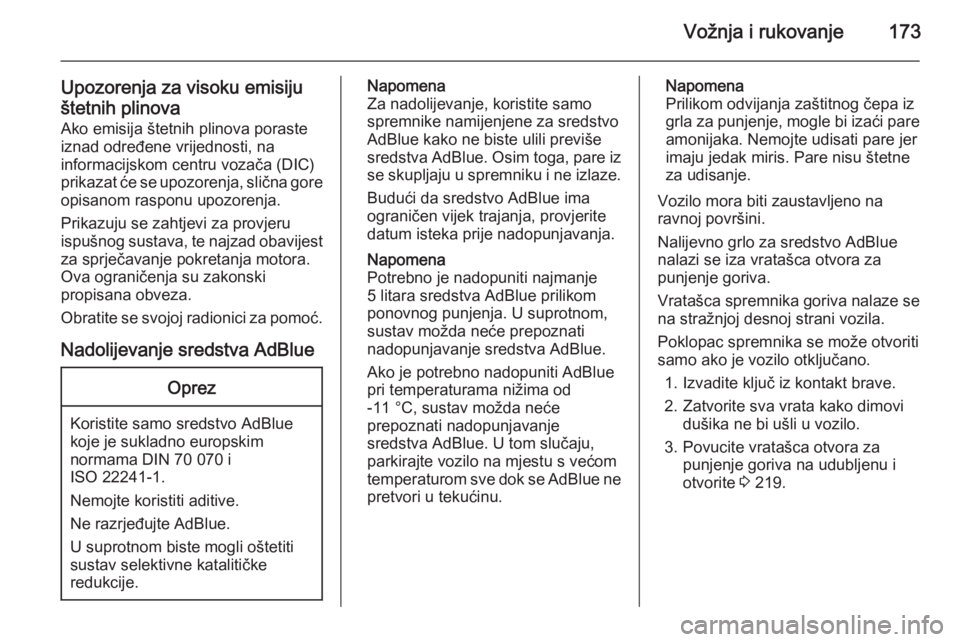

Vožnja i rukovanje173
Upozorenja za visoku emisiju
štetnih plinova Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača (DIC)
prikazat će se upozorenja, slična gore
opisanom rasponu upozorenja.
Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
za sprječavanje pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Obratite se svojoj radionici za pomoć.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Za nadolijevanje, koristite samo
spremnike namijenjene za sredstvo
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare iz se skupljaju u spremniku i ne izlaze.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
Napomena
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue prilikom
ponovnog punjenja. U suprotnom,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju,
parkirajte vozilo na mjestu s većom
temperaturom sve dok se AdBlue ne
pretvori u tekućinu.Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jerimaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Nalijevno grlo za sredstvo AdBlue
nalazi se iza vratašca otvora za
punjenje goriva.
Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Povucite vratašca otvora za punjenje goriva na udubljenu i
otvorite 3 219.

174Vožnja i rukovanje

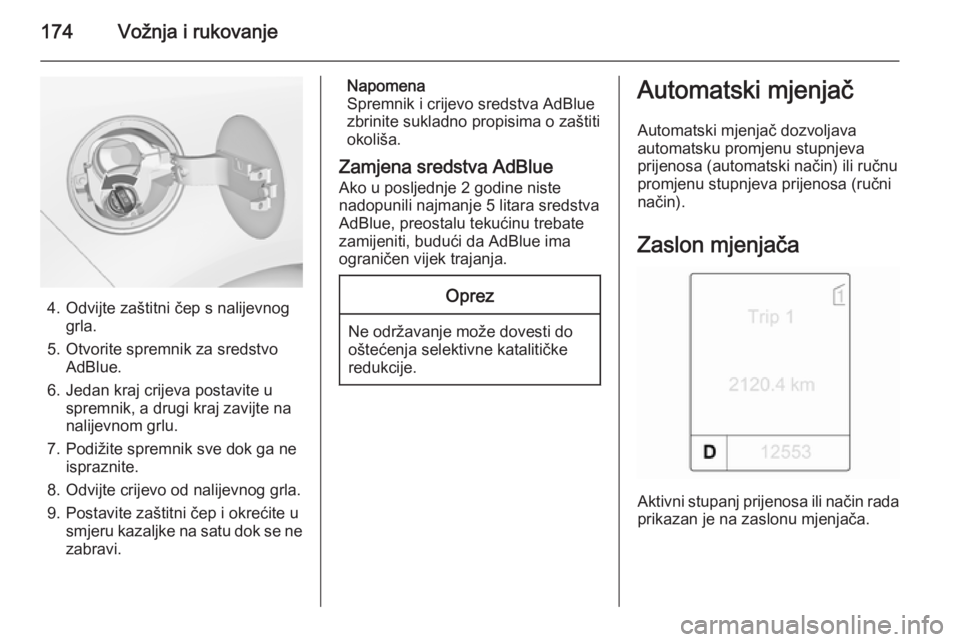

4. Odvijte zaštitni čep s nalijevnoggrla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Podižite spremnik sve dok ga ne ispraznite.
8. Odvijte crijevo od nalijevnog grla. 9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se ne
zabravi.
Napomena
Spremnik i crijevo sredstva AdBlue
zbrinite sukladno propisima o zaštiti
okoliša.
Zamjena sredstva AdBlue Ako u posljednje 2 godine nistenadopunili najmanje 5 litara sredstvaAdBlue, preostalu tekućinu trebate
zamijeniti, budući da AdBlue ima
ograničen vijek trajanja.Oprez
Ne održavanje može dovesti do
oštećenja selektivne katalitičke redukcije.
Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na zaslonu mjenjača.

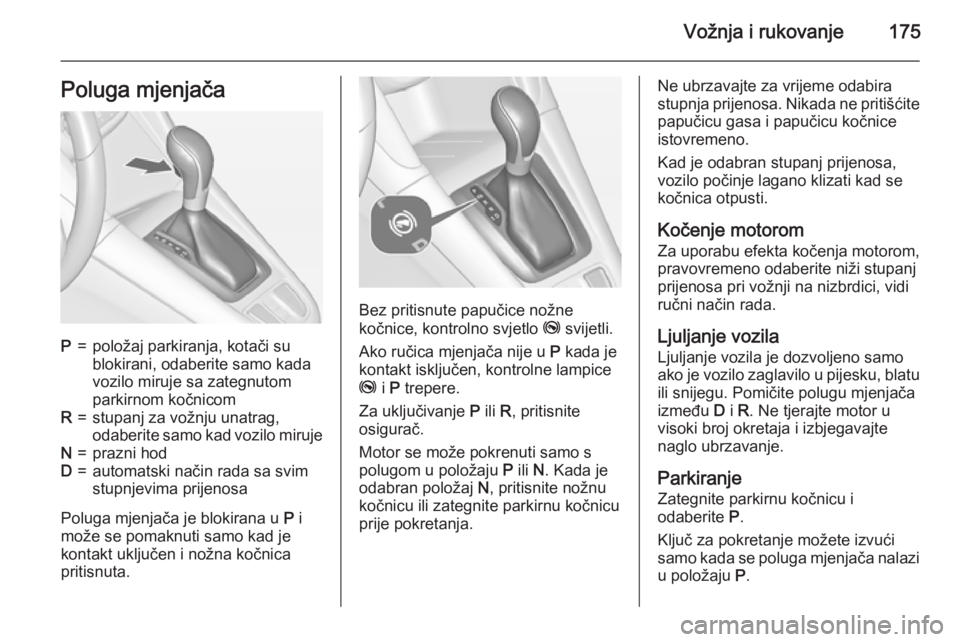

Vožnja i rukovanje175Poluga mjenjačaP=položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR=stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN=prazni hodD=automatski način rada sa svim
stupnjevima prijenosa
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako ručica mjenjača nije u P kada je
kontakt isključen, kontrolne lampice
j i P trepere.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu prije pokretanja.
Ne ubrzavajte za vrijeme odabirastupnja prijenosa. Nikada ne pritišćite papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte naglo ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.

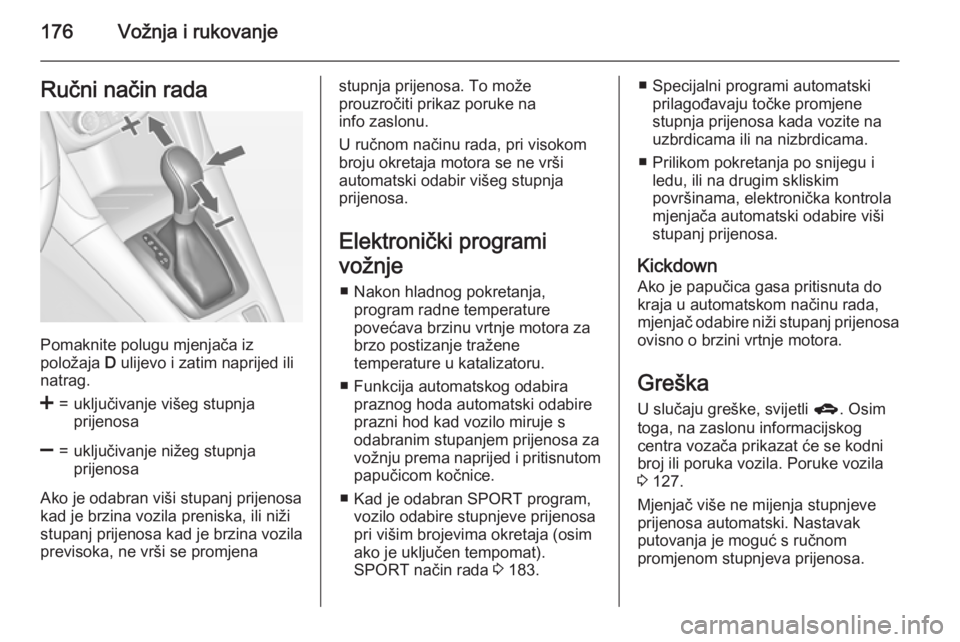

176Vožnja i rukovanjeRučni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo i zatim naprijed ili
natrag.
<=uključivanje višeg stupnja
prijenosa]=uključivanje nižeg stupnja
prijenosa
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
info zaslonu.
U ručnom načinu rada, pri visokom
broju okretaja motora se ne vrši
automatski odabir višeg stupnja
prijenosa.
Elektronički programi
vožnje ■ Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
■ Funkcija automatskog odabira praznog hoda automatski odabire
prazni hod kad vozilo miruje s
odabranim stupanjem prijenosa za
vožnju prema naprijed i pritisnutom
papučicom kočnice.
■ Kad je odabran SPORT program, vozilo odabire stupnjeve prijenosa
pri višim brojevima okretaja (osim
ako je uključen tempomat).
SPORT način rada 3 183.■ Specijalni programi automatski
prilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
■ Prilikom pokretanja po snijegu i ledu, ili na drugim skliskim
površinama, elektronička kontrola mjenjača automatski odabire viši
stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Greška
U slučaju greške, svijetli g. Osim
toga, na zaslonu informacijskog
centra vozača prikazat će se kodni
broj ili poruka vozila. Poruke vozila
3 127.
Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.

Vožnja i rukovanje177
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanja
električnom energijom U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 270.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Umetnite odvijač u otvor što je više moguće i pomaknite polugu
mjenjača iz položaja P ili N. Ako
se ponovno odabere P ili N,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

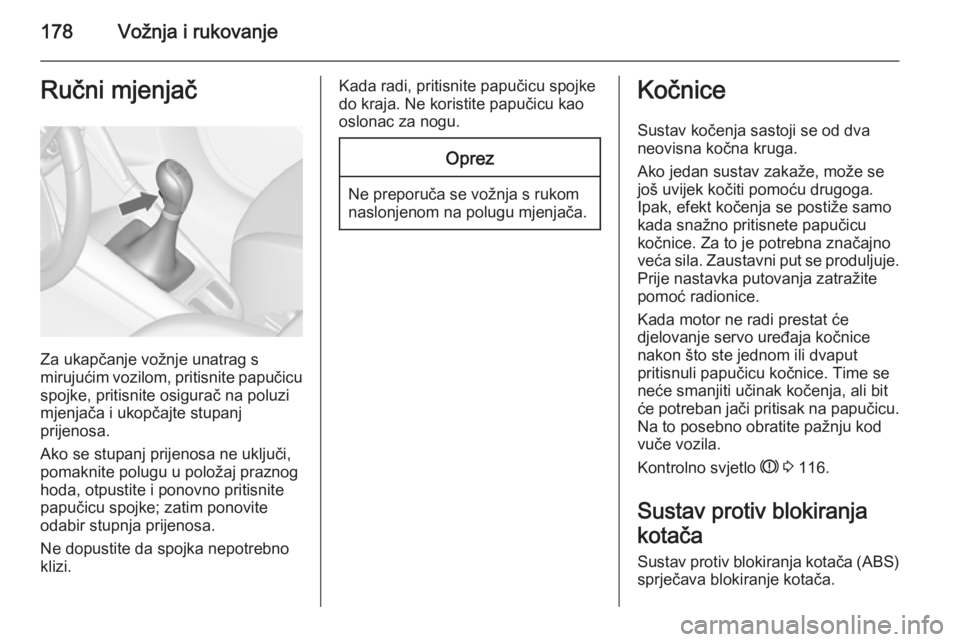

178Vožnja i rukovanjeRučni mjenjač
Za ukapčanje vožnje unatrag s
mirujućim vozilom, pritisnite papučicu
spojke, pritisnite osigurač na poluzi
mjenjača i ukopčajte stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 116.
Sustav protiv blokiranja
kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.
