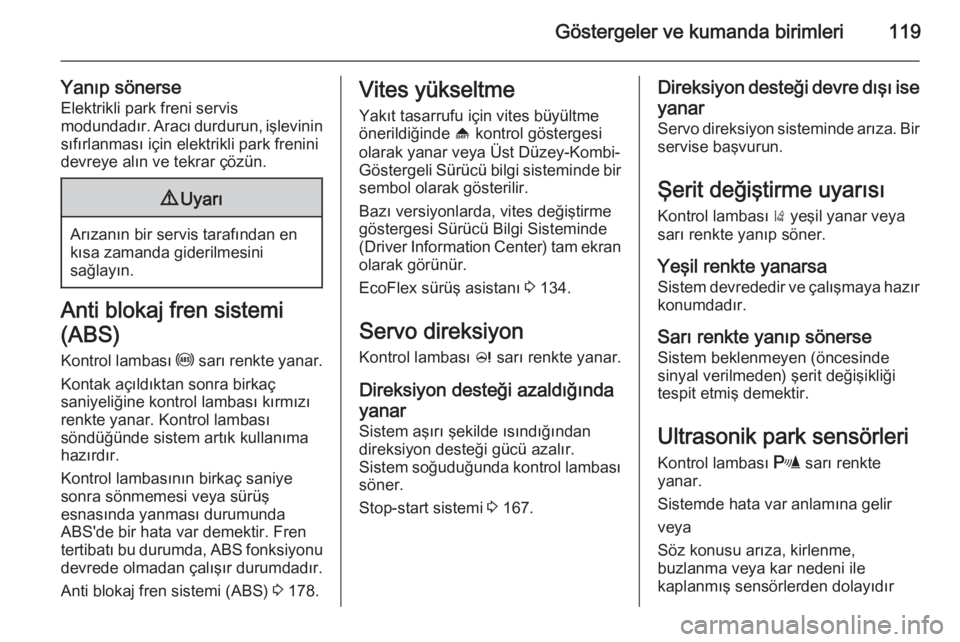

Göstergeler ve kumanda birimleri119
Yanıp sönerseElektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 178.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ kontrol göstergesi
olarak yanar veya Üst Düzey-Kombi-
Göstergeli Sürücü bilgi sisteminde bir
sembol olarak gösterilir.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü Bilgi Sisteminde
(Driver Information Center) tam ekran
olarak görünür.
EcoFlex sürüş asistanı 3 134.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 167.Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir
servise başvurun.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır

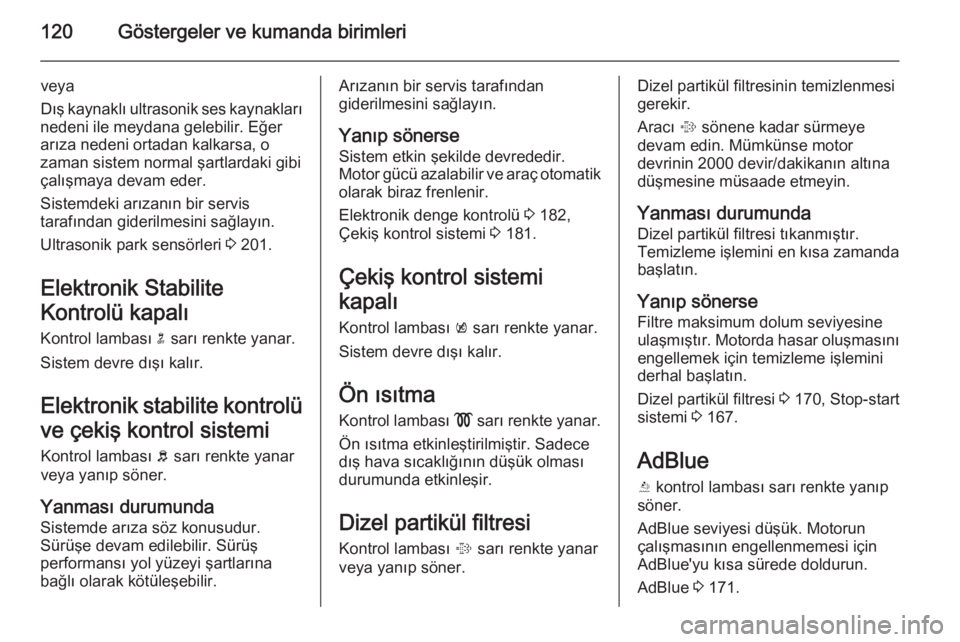

120Göstergeler ve kumanda birimleri
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 201.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 182,
Çekiş kontrol sistemi 3 181.
Çekiş kontrol sistemi
kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 170, Stop-start
sistemi 3 167.
AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 171.

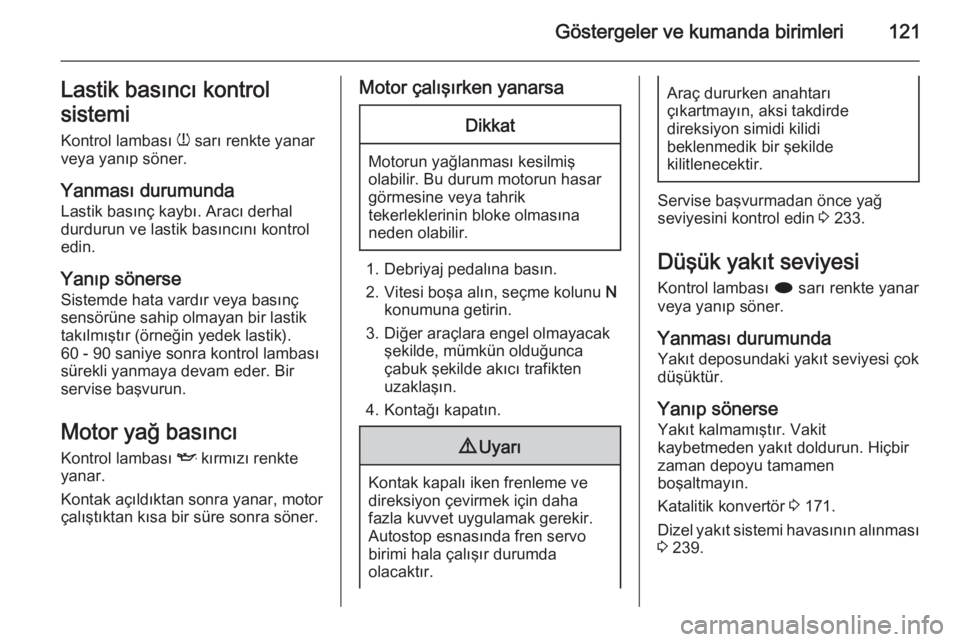

Göstergeler ve kumanda birimleri121Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Lastik basınç kaybı. Aracı derhal durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 233.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok düşüktür.
Yanıp sönerse
Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 171.
Dizel yakıt sistemi havasının alınması 3 239.

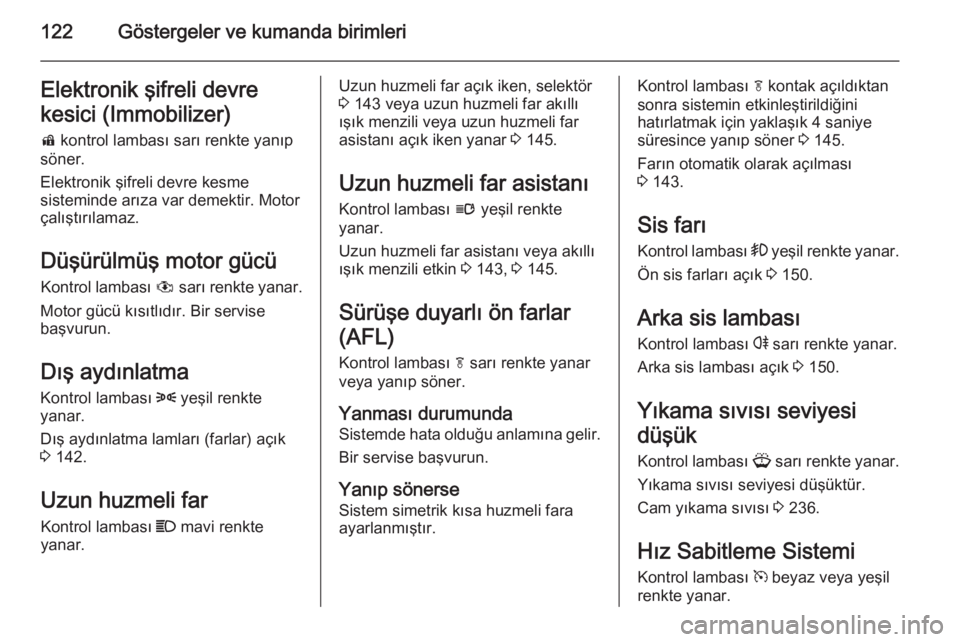

122Göstergeler ve kumanda birimleriElektronik şifreli devre
kesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.
Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 142.
Uzun huzmeli far Kontrol lambası C mavi renkte
yanar.Uzun huzmeli far açık iken, selektör
3 143 veya uzun huzmeli far akıllı
ışık menzili veya uzun huzmeli far
asistanı açık iken yanar 3 145.
Uzun huzmeli far asistanı
Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 143, 3 145.
Sürüşe duyarlı ön farlar
(AFL) Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde hata olduğu anlamına gelir.
Bir servise başvurun.
Yanıp sönerse
Sistem simetrik kısa huzmeli fara
ayarlanmıştır.Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 145.
Farın otomatik olarak açılması 3 143.
Sis farı
Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 150.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 150.
Yıkama sıvısı seviyesi
düşük
Kontrol lambası G sarı renkte yanar.
Yıkama sıvısı seviyesi düşüktür.
Cam yıkama sıvısı 3 236.
Hız Sabitleme Sistemi
Kontrol lambası m beyaz veya yeşil
renkte yanar.

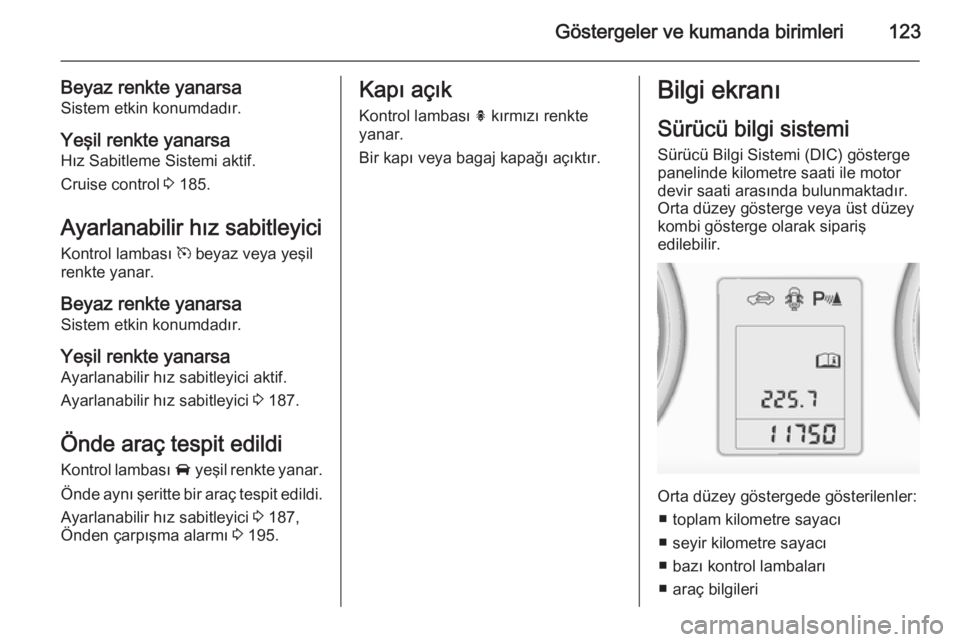

Göstergeler ve kumanda birimleri123
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız Sabitleme Sistemi aktif.
Cruise control 3 185.
Ayarlanabilir hız sabitleyici Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa Ayarlanabilir hız sabitleyici aktif.
Ayarlanabilir hız sabitleyici 3 187.
Önde araç tespit edildi Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Ayarlanabilir hız sabitleyici 3 187,
Önden çarpışma alarmı 3 195.Kapı açık
Kontrol lambası h kırmızı renkte
yanar.
Bir kapı veya bagaj kapağı açıktır.Bilgi ekranı
Sürücü bilgi sistemi Sürücü Bilgi Sistemi (DIC) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Orta düzey gösterge veya üst düzey kombi gösterge olarak sipariş
edilebilir.
Orta düzey göstergede gösterilenler:
■ toplam kilometre sayacı
■ seyir kilometre sayacı
■ bazı kontrol lambaları
■ araç bilgileri

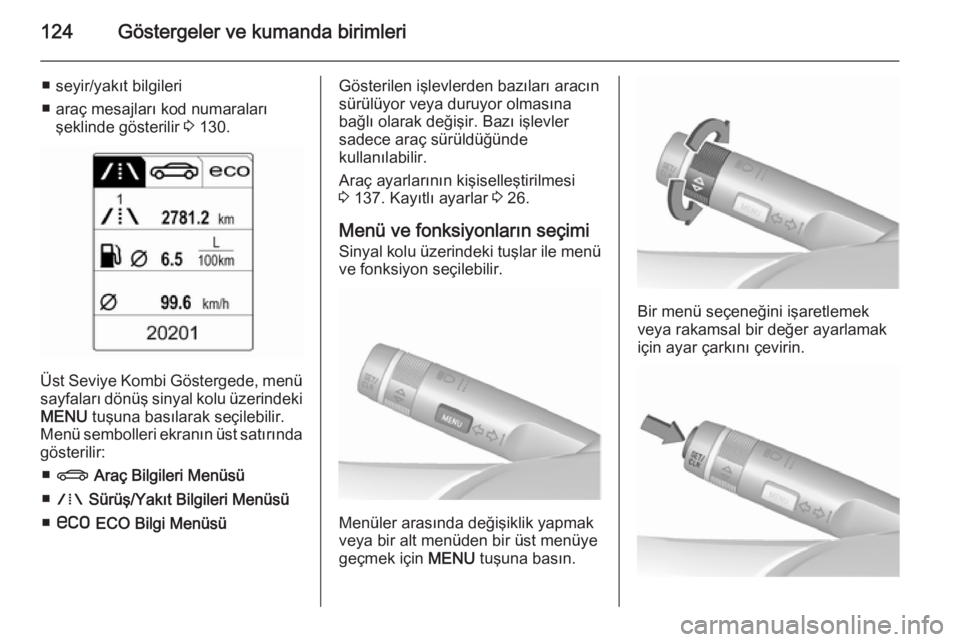

124Göstergeler ve kumanda birimleri
■ seyir/yakıt bilgileri
■ araç mesajları kod numaraları şeklinde gösterilir 3 130.
Üst Seviye Kombi Göstergede, menü
sayfaları dönüş sinyal kolu üzerindeki MENU tuşuna basılarak seçilebilir.
Menü sembolleri ekranın üst satırında
gösterilir:
■ X Araç Bilgileri Menüsü
■ W Sürüş/Yakıt Bilgileri Menüsü
■ s ECO Bilgi Menüsü
Gösterilen işlevlerden bazıları aracın
sürülüyor veya duruyor olmasına
bağlı olarak değişir. Bazı işlevler
sadece araç sürüldüğünde
kullanılabilir.
Araç ayarlarının kişiselleştirilmesi 3 137. Kayıtlı ayarlar 3 26.
Menü ve fonksiyonların seçimi Sinyal kolu üzerindeki tuşlar ile menü ve fonksiyon seçilebilir.
Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.
Bir menü seçeneğini işaretlemek
veya rakamsal bir değer ayarlamak
için ayar çarkını çevirin.

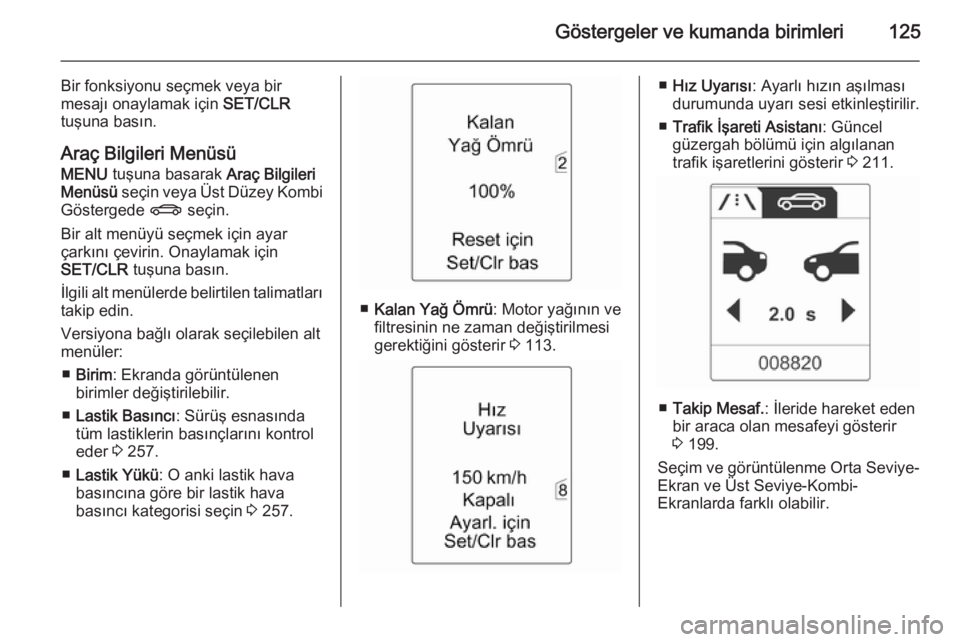

Göstergeler ve kumanda birimleri125
Bir fonksiyonu seçmek veya bir
mesajı onaylamak için SET/CLR
tuşuna basın.
Araç Bilgileri Menüsü
MENU tuşuna basarak Araç Bilgileri
Menüsü seçin veya Üst Düzey Kombi
Göstergede X seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için
SET/CLR tuşuna basın.
İlgili alt menülerde belirtilen talimatları takip edin.
Versiyona bağlı olarak seçilebilen alt
menüler:
■ Birim : Ekranda görüntülenen
birimler değiştirilebilir.
■ Lastik Basıncı : Sürüş esnasında
tüm lastiklerin basınçlarını kontrol
eder 3 257.
■ Lastik Yükü : O anki lastik hava
basıncına göre bir lastik hava
basıncı kategorisi seçin 3 257.
■ Kalan Yağ Ömrü : Motor yağının ve
filtresinin ne zaman değiştirilmesi
gerektiğini gösterir 3 113.
■ Hız Uyarısı : Ayarlı hızın aşılması
durumunda uyarı sesi etkinleştirilir.
■ Trafik İşareti Asistanı : Güncel
güzergah bölümü için algılanan
trafik işaretlerini gösterir 3 211.
■ Takip Mesaf. : İleride hareket eden
bir araca olan mesafeyi gösterir
3 199.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.

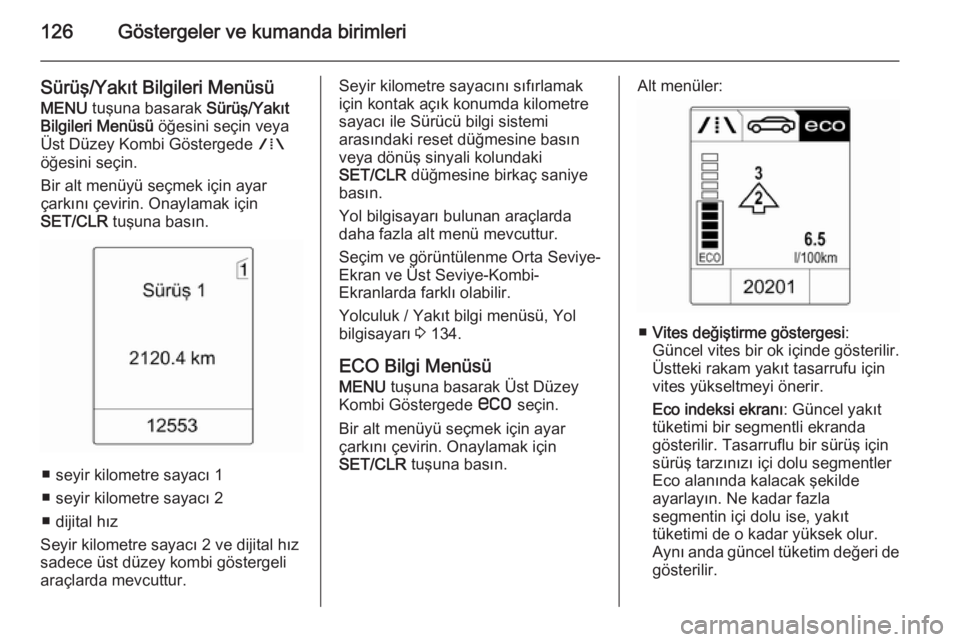

126Göstergeler ve kumanda birimleri
Sürüş/Yakıt Bilgileri MenüsüMENU tuşuna basarak Sürüş/Yakıt
Bilgileri Menüsü öğesini seçin veya
Üst Düzey Kombi Göstergede W
öğesini seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için
SET/CLR tuşuna basın.
■ seyir kilometre sayacı 1
■ seyir kilometre sayacı 2
■ dijital hız
Seyir kilometre sayacı 2 ve dijital hız
sadece üst düzey kombi göstergeli
araçlarda mevcuttur.
Seyir kilometre sayacını sıfırlamak
için kontak açık konumda kilometre
sayacı ile Sürücü bilgi sistemi
arasındaki reset düğmesine basın
veya dönüş sinyali kolundaki
SET/CLR düğmesine birkaç saniye
basın.
Yol bilgisayarı bulunan araçlarda
daha fazla alt menü mevcuttur.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.
Yolculuk / Yakıt bilgi menüsü, Yol
bilgisayarı 3 134.
ECO Bilgi Menüsü MENU tuşuna basarak Üst Düzey
Kombi Göstergede s seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için
SET/CLR tuşuna basın.Alt menüler:
■Vites değiştirme göstergesi :
Güncel vites bir ok içinde gösterilir. Üstteki rakam yakıt tasarrufu için
vites yükseltmeyi önerir.
Eco indeksi ekranı : Güncel yakıt
tüketimi bir segmentli ekranda
gösterilir. Tasarruflu bir sürüş için
sürüş tarzınızı içi dolu segmentler Eco alanında kalacak şekilde
ayarlayın. Ne kadar fazla
segmentin içi dolu ise, yakıt
tüketimi de o kadar yüksek olur. Aynı anda güncel tüketim değeri de
gösterilir.

Göstergeler ve kumanda birimleri127

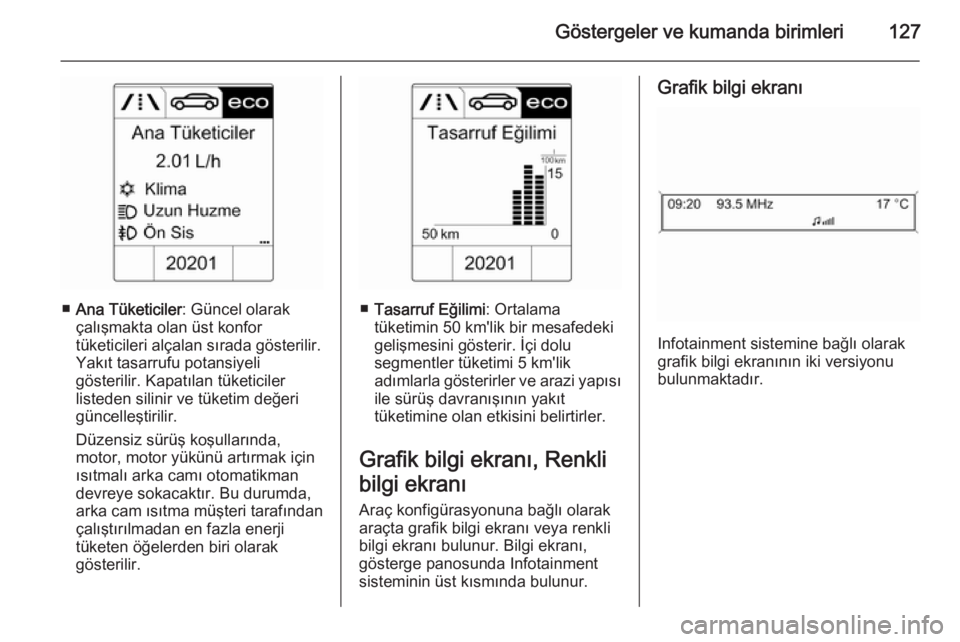

■Ana Tüketiciler : Güncel olarak
çalışmakta olan üst konfor
tüketicileri alçalan sırada gösterilir.
Yakıt tasarrufu potansiyeli
gösterilir. Kapatılan tüketiciler
listeden silinir ve tüketim değeri
güncelleştirilir.
Düzensiz sürüş koşullarında,
motor, motor yükünü artırmak için
ısıtmalı arka camı otomatikman
devreye sokacaktır. Bu durumda,
arka cam ısıtma müşteri tarafından
çalıştırılmadan en fazla enerji
tüketen öğelerden biri olarak
gösterilir.■ Tasarruf Eğilimi : Ortalama
tüketimin 50 km'lik bir mesafedeki gelişmesini gösterir. İçi dolu
segmentler tüketimi 5 km'lik
adımlarla gösterirler ve arazi yapısı ile sürüş davranışının yakıt
tüketimine olan etkisini belirtirler.
Grafik bilgi ekranı, Renkli
bilgi ekranı
Araç konfigürasyonuna bağlı olarak
araçta grafik bilgi ekranı veya renkli bilgi ekranı bulunur. Bilgi ekranı,
gösterge panosunda Infotainment
sisteminin üst kısmında bulunur.

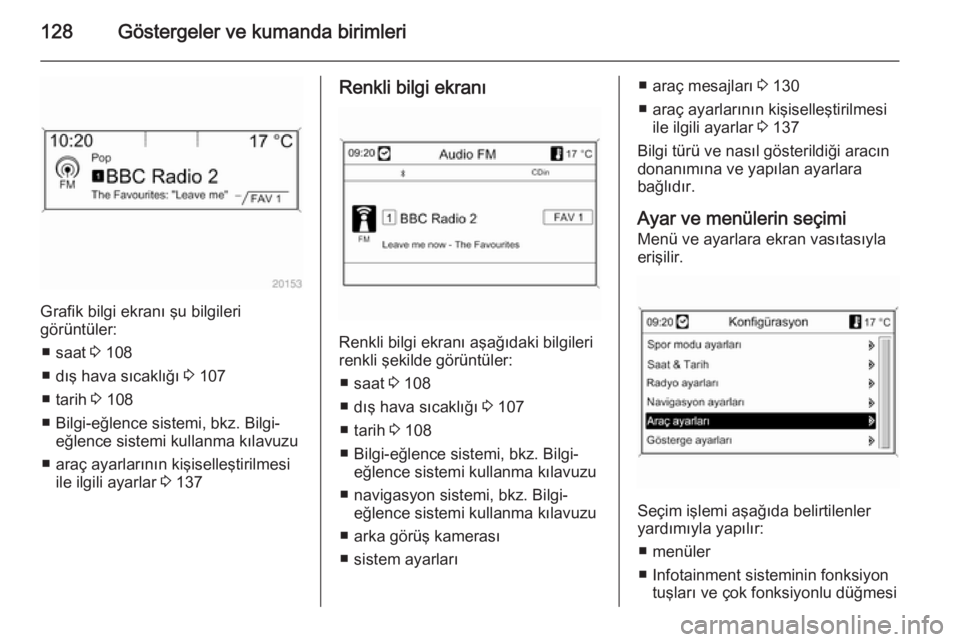

Grafik bilgi ekranı
Infotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonu
bulunmaktadır.

128Göstergeler ve kumanda birimleri
Grafik bilgi ekranı şu bilgileri
görüntüler:
■ saat 3 108
■ dış hava sıcaklığı 3 107
■ tarih 3 108
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 137
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
■ saat 3 108
■ dış hava sıcaklığı 3 107
■ tarih 3 108
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ navigasyon sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ arka görüş kamerası
■ sistem ayarları
■ araç mesajları 3 130
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 137
Bilgi türü ve nasıl gösterildiği aracın
donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi Menü ve ayarlara ekran vasıtasıyla
erişilir.
Seçim işlemi aşağıda belirtilenler
yardımıyla yapılır:
■ menüler
■ Infotainment sisteminin fonksiyon tuşları ve çok fonksiyonlu düğmesi
