Eşya saklama ve bagaj bölümleri89

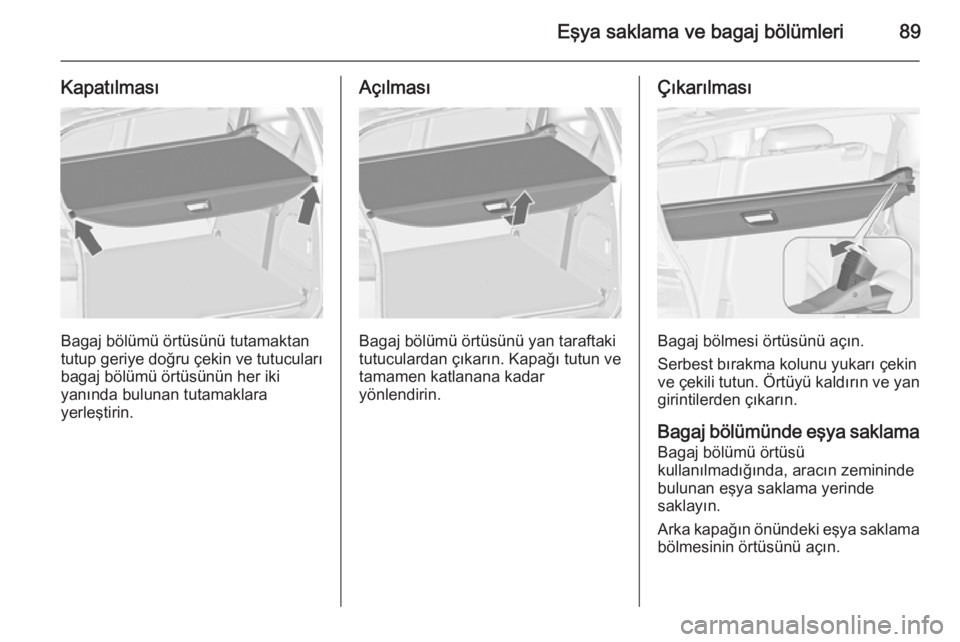

Kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Açılması
Bagaj bölümü örtüsünü yan taraftaki
tutuculardan çıkarın. Kapağı tutun ve tamamen katlanana kadar
yönlendirin.
Çıkarılması
Bagaj bölmesi örtüsünü açın.
Serbest bırakma kolunu yukarı çekin
ve çekili tutun. Örtüyü kaldırın ve yan girintilerden çıkarın.
Bagaj bölümünde eşya saklama Bagaj bölümü örtüsü
kullanılmadığında, aracın zemininde
bulunan eşya saklama yerinde
saklayın.
Arka kapağın önündeki eşya saklama
bölmesinin örtüsünü açın.

90Eşya saklama ve bagaj bölümleri

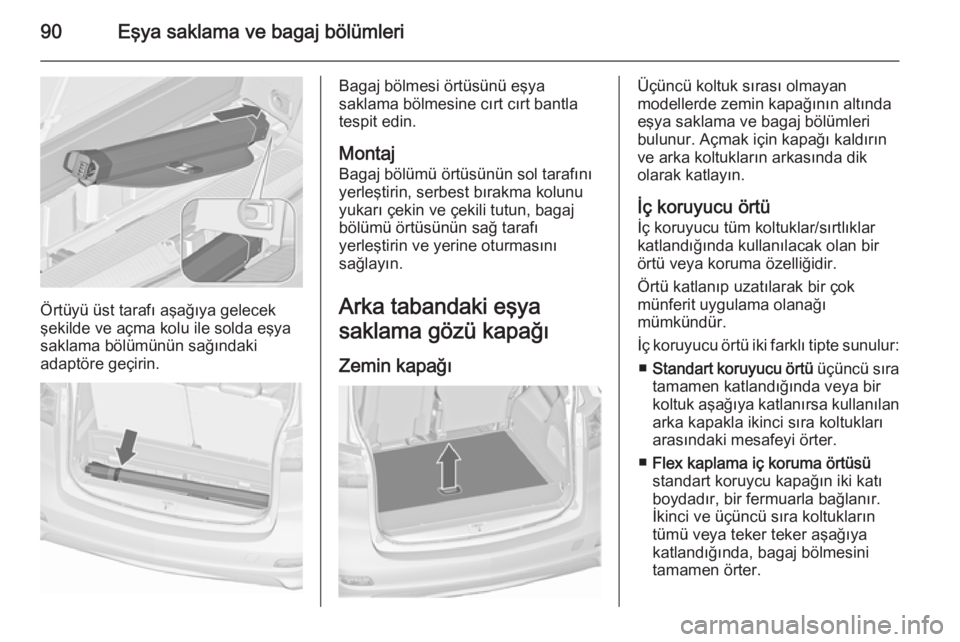

Örtüyü üst tarafı aşağıya gelecek
şekilde ve açma kolu ile solda eşya
saklama bölümünün sağındaki
adaptöre geçirin.
Bagaj bölmesi örtüsünü eşya
saklama bölmesine cırt cırt bantla tespit edin.
MontajBagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafı
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Zemin kapağıÜçüncü koltuk sırası olmayan
modellerde zemin kapağının altında
eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın
ve arka koltukların arkasında dik
olarak katlayın.
İç koruyucu örtü
İç koruyucu tüm koltuklar/sırtlıklar
katlandığında kullanılacak olan bir
örtü veya koruma özelliğidir.
Örtü katlanıp uzatılarak bir çok
münferit uygulama olanağı
mümkündür.
İç koruyucu örtü iki farklı tipte sunulur: ■ Standart koruyucu örtü üçüncü sıra
tamamen katlandığında veya bir
koltuk aşağıya katlanırsa kullanılan
arka kapakla ikinci sıra koltukları arasındaki mesafeyi örter.
■ Flex kaplama iç koruma örtüsü
standart koruycu kapağın iki katı
boydadır, bir fermuarla bağlanır.
İkinci ve üçüncü sıra koltukların
tümü veya teker teker aşağıya
katlandığında, bagaj bölmesini
tamamen örter.

Eşya saklama ve bagaj bölümleri91

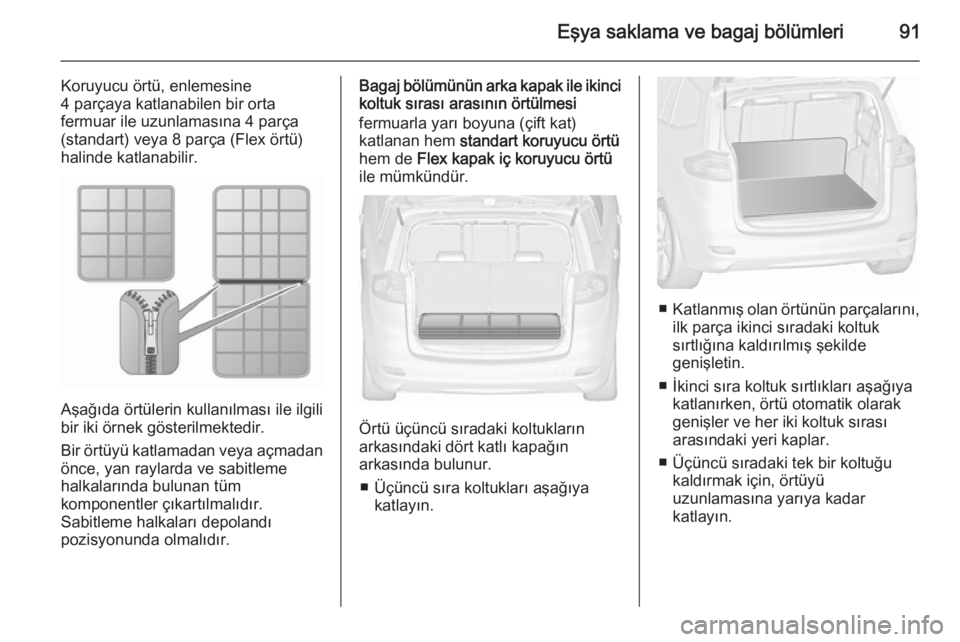

Koruyucu örtü, enlemesine
4 parçaya katlanabilen bir orta
fermuar ile uzunlamasına 4 parça
(standart) veya 8 parça (Flex örtü)
halinde katlanabilir.
Aşağıda örtülerin kullanılması ile ilgili
bir iki örnek gösterilmektedir.
Bir örtüyü katlamadan veya açmadan önce, yan raylarda ve sabitleme
halkalarında bulunan tüm
komponentler çıkartılmalıdır.
Sabitleme halkaları depolandı
pozisyonunda olmalıdır.
Bagaj bölümünün arka kapak ile ikinci
koltuk sırası arasının örtülmesi
fermuarla yarı boyuna (çift kat)
katlanan hem standart koruyucu örtü
hem de Flex kapak iç koruyucu örtü
ile mümkündür.
Örtü üçüncü sıradaki koltukların
arkasındaki dört katlı kapağın
arkasında bulunur.
■ Üçüncü sıra koltukları aşağıya katlayın.
■ Katlanmış olan örtünün parçalarını,
ilk parça ikinci sıradaki koltuk
sırtlığına kaldırılmış şekilde
genişletin.
■ İkinci sıra koltuk sırtlıkları aşağıya katlanırken, örtü otomatik olarak
genişler ve her iki koltuk sırası
arasındaki yeri kaplar.
■ Üçüncü sıradaki tek bir koltuğu kaldırmak için, örtüyü
uzunlamasına yarıya kadar
katlayın.

92Eşya saklama ve bagaj bölümleri

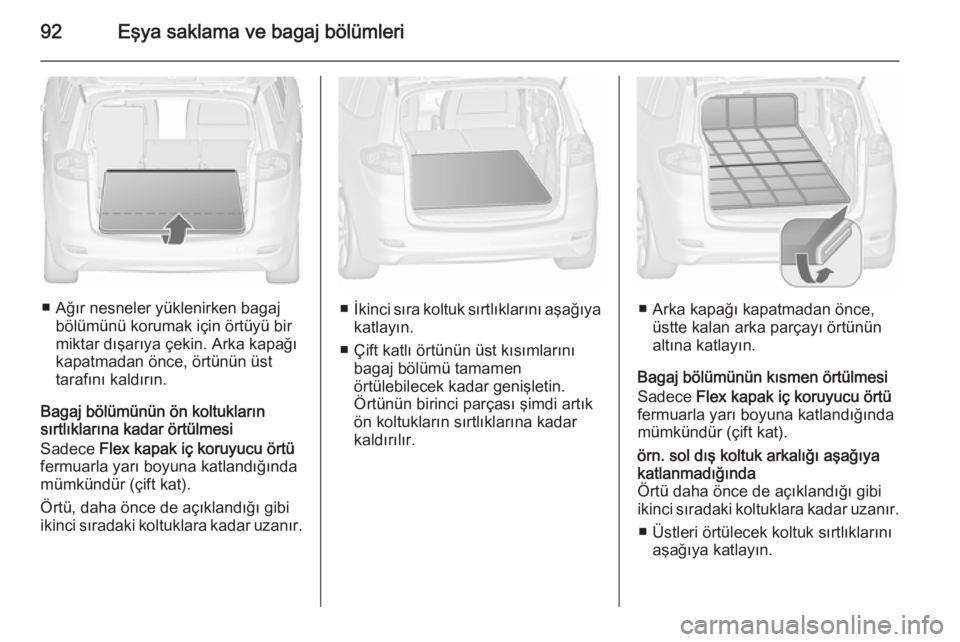

■ Ağır nesneler yüklenirken bagajbölümünü korumak için örtüyü bir
miktar dışarıya çekin. Arka kapağı
kapatmadan önce, örtünün üst
tarafını kaldırın.
Bagaj bölümünün ön koltukların
sırtlıklarına kadar örtülmesi
Sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında
mümkündür (çift kat).
Örtü, daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.■ İkinci sıra koltuk sırtlıklarını aşağıya
katlayın.
■ Çift katlı örtünün üst kısımlarını bagaj bölümü tamamen
örtülebilecek kadar genişletin.
Örtünün birinci parçası şimdi artık
ön koltukların sırtlıklarına kadar
kaldırılır.■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Bagaj bölümünün kısmen örtülmesi
Sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında
mümkündür (çift kat).
örn. sol dış koltuk arkalığı aşağıya
katlanmadığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
■ Üstleri örtülecek koltuk sırtlıklarını aşağıya katlayın.

Eşya saklama ve bagaj bölümleri93

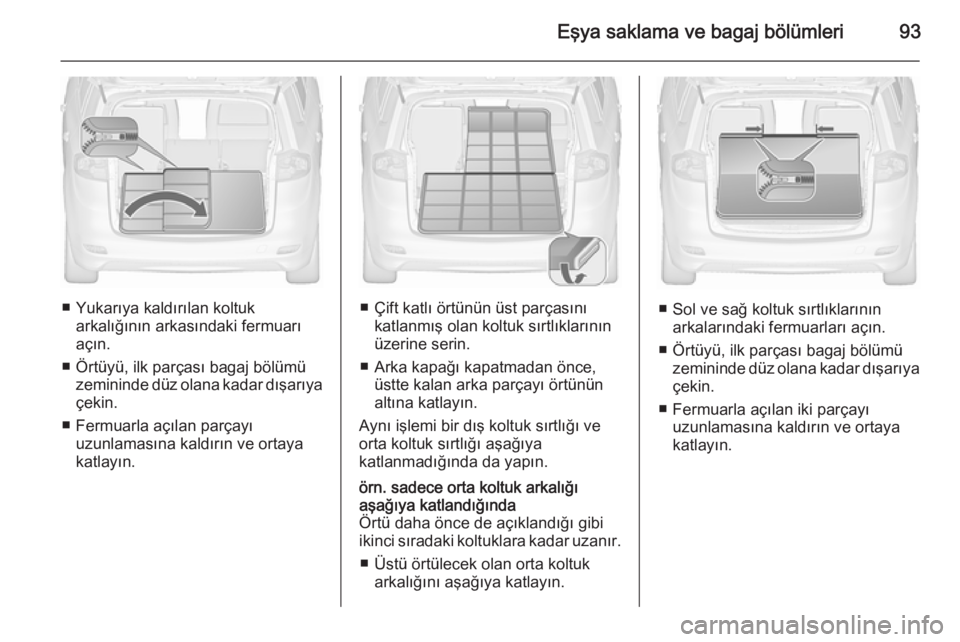

■ Yukarıya kaldırılan koltukarkalığının arkasındaki fermuarıaçın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan parçayı uzunlamasına kaldırın ve ortayakatlayın.■ Çift katlı örtünün üst parçasını katlanmış olan koltuk sırtlıklarının
üzerine serin.
■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aynı işlemi bir dış koltuk sırtlığı ve
orta koltuk sırtlığı aşağıya
katlanmadığında da yapın.
örn. sadece orta koltuk arkalığı
aşağıya katlandığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
■ Üstü örtülecek olan orta koltuk arkalığını aşağıya katlayın.
■ Sol ve sağ koltuk sırtlıklarınınarkalarındaki fermuarları açın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan iki parçayı uzunlamasına kaldırın ve ortaya
katlayın.

94Eşya saklama ve bagaj bölümleri
■ Sonra, çift katlı örtünün küçük üstparçasını orta koltuk sırtlığının
üzerine serin.
■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aşağıdaki resimlerde bir iki örnek
daha gösterilmektedir.Örn. kayaklar gibi uzun ve dar
nesneler için örnek.
Yan koruyucu örtü için örnek.
İkinci sırada ve katlanmış koltuk
arkalığı ve üçüncü sırada katlanmış
bir koltuk için örnek.

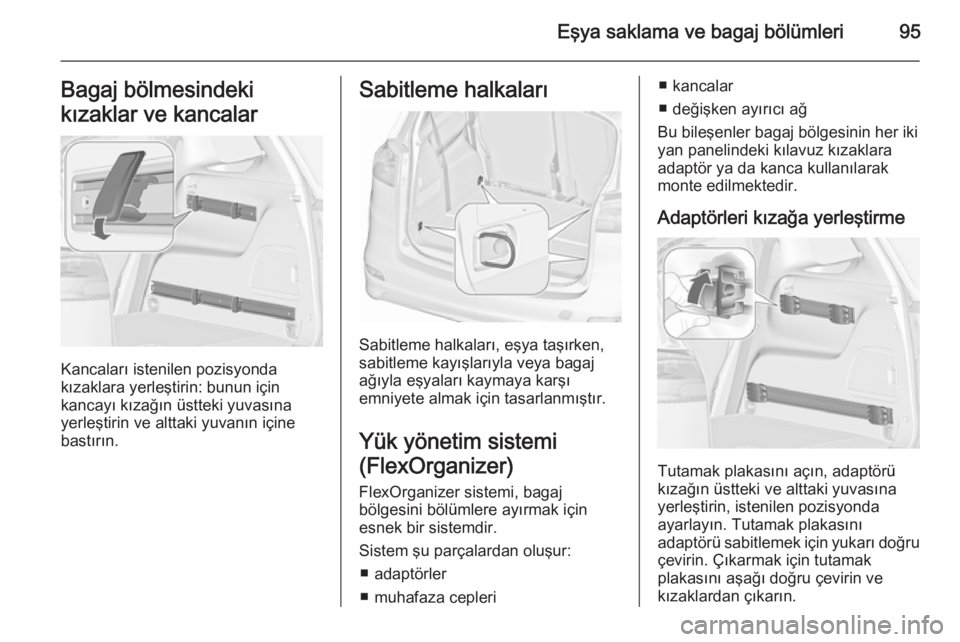

Eşya saklama ve bagaj bölümleri95Bagaj bölmesindeki
kızaklar ve kancalar
Kancaları istenilen pozisyonda
kızaklara yerleştirin: bunun için
kancayı kızağın üstteki yuvasına
yerleştirin ve alttaki yuvanın içine
bastırın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ■ adaptörler
■ muhafaza cepleri
■ kancalar
■ değişken ayırıcı ağ
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.

96Eşya saklama ve bagaj bölümleri

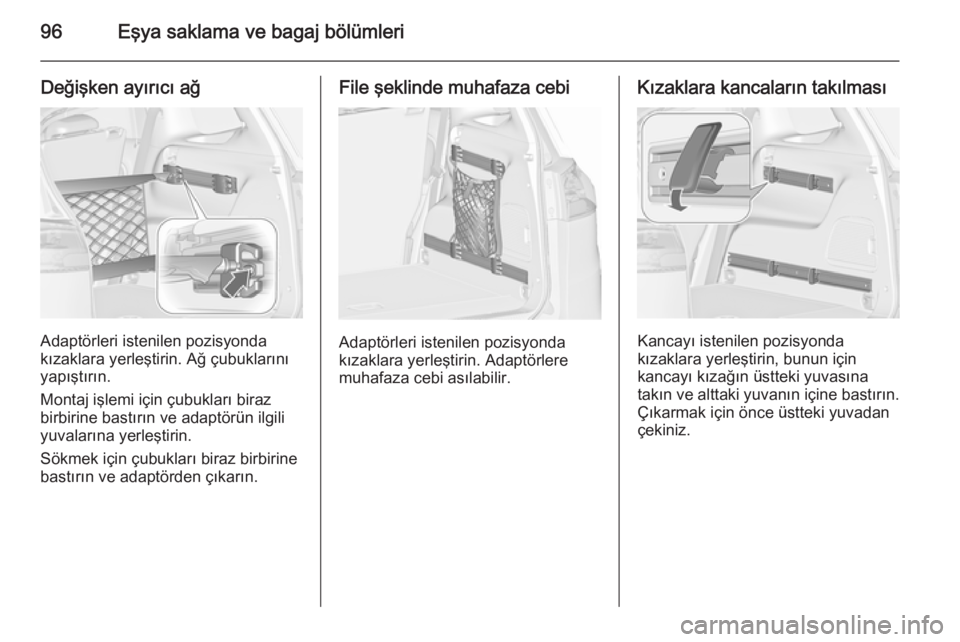

Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.

Eşya saklama ve bagaj bölümleri97

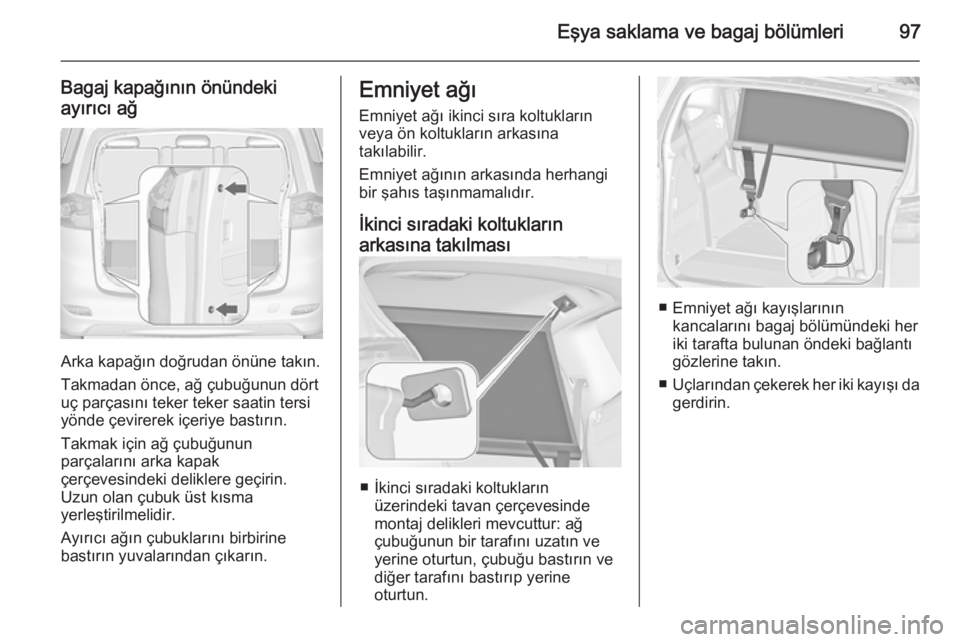

Bagaj kapağının önündekiayırıcı ağ
Arka kapağın doğrudan önüne takın.
Takmadan önce, ağ çubuğunun dört uç parçasını teker teker saatin tersi
yönde çevirerek içeriye bastırın.
Takmak için ağ çubuğunun
parçalarını arka kapak
çerçevesindeki deliklere geçirin.
Uzun olan çubuk üst kısma
yerleştirilmelidir.
Ayırıcı ağın çubuklarını birbirine bastırın yuvalarından çıkarın.
Emniyet ağı
Emniyet ağı ikinci sıra koltukların
veya ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi bir şahıs taşınmamalıdır.
İkinci sıradaki koltukların
arkasına takılması
■ İkinci sıradaki koltukların üzerindeki tavan çerçevesinde
montaj delikleri mevcuttur: ağ
çubuğunun bir tarafını uzatın ve
yerine oturtun, çubuğu bastırın ve
diğer tarafını bastırıp yerine
oturtun.
■ Emniyet ağı kayışlarının kancalarını bagaj bölümündeki her
iki tarafta bulunan öndeki bağlantı
gözlerine takın.
■ Uçlarından çekerek her iki kayışı da
gerdirin.

98Eşya saklama ve bagaj bölümleri
Ön koltukların arkasına
takılması
■ Ön koltukların üzerindeki tavan çerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
■ Emniyet ağı kayışlarının kancalarını zeminde koltukların
önünde zeminde, her iki tarafta
bulunan bağlantı gözlerine takın.
■ Uçlarından çekerek her iki kayışı da
gerdirin.
Sökülmesi
Kayışı her iki taraftan çözmek için
sıkma düzenindeki tuşa basın.
Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Arka kapağın önündeki bagaj
bölümünün zeminindeki eşya
saklama ve bagaj bölümlerinin
kapağını açın.
