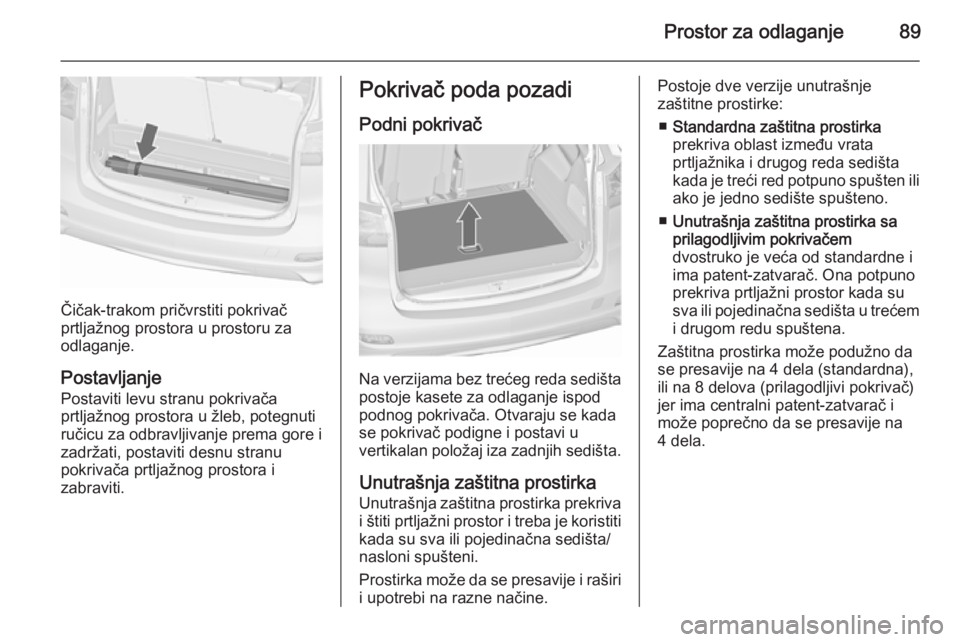

Prostor za odlaganje89
Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje Postaviti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, postaviti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka
Unutrašnja zaštitna prostirka prekriva i štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
■ Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta
kada je treći red potpuno spušten ili ako je jedno sedište spušteno.
■ Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne i
ima patent-zatvarač. Ona potpuno
prekriva prtljažni prostor kada su
sva ili pojedinačna sedišta u trećem
i drugom redu spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna), ili na 8 delova (prilagodljivi pokrivač)jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.

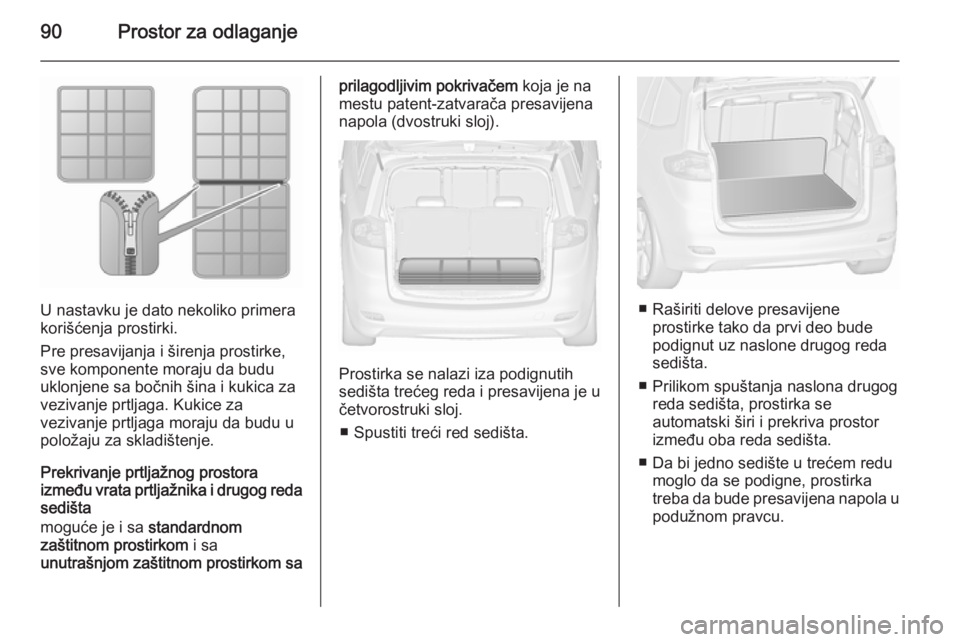

90Prostor za odlaganje
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
■ Spustiti treći red sedišta.
■ Raširiti delove presavijene prostirke tako da prvi deo bude
podignut uz naslone drugog reda
sedišta.
■ Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
■ Da bi jedno sedište u trećem redu moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.

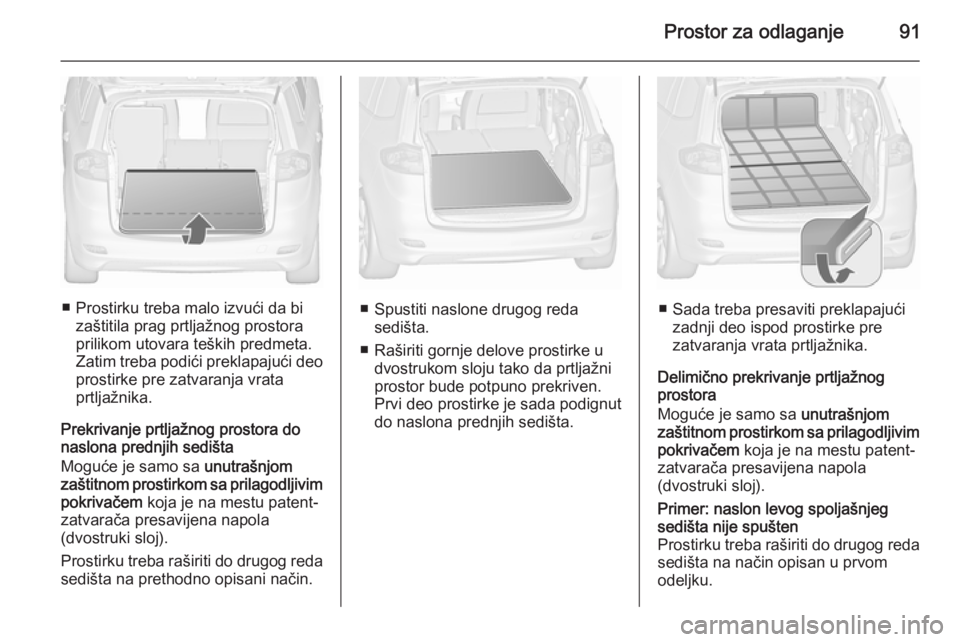

Prostor za odlaganje91
■ Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo
prostirke pre zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda
sedišta na prethodno opisani način.■ Spustiti naslone drugog reda sedišta.
■ Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažni
prostor bude potpuno prekriven.
Prvi deo prostirke je sada podignut
do naslona prednjih sedišta.■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer: naslon levog spoljašnjeg
sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.

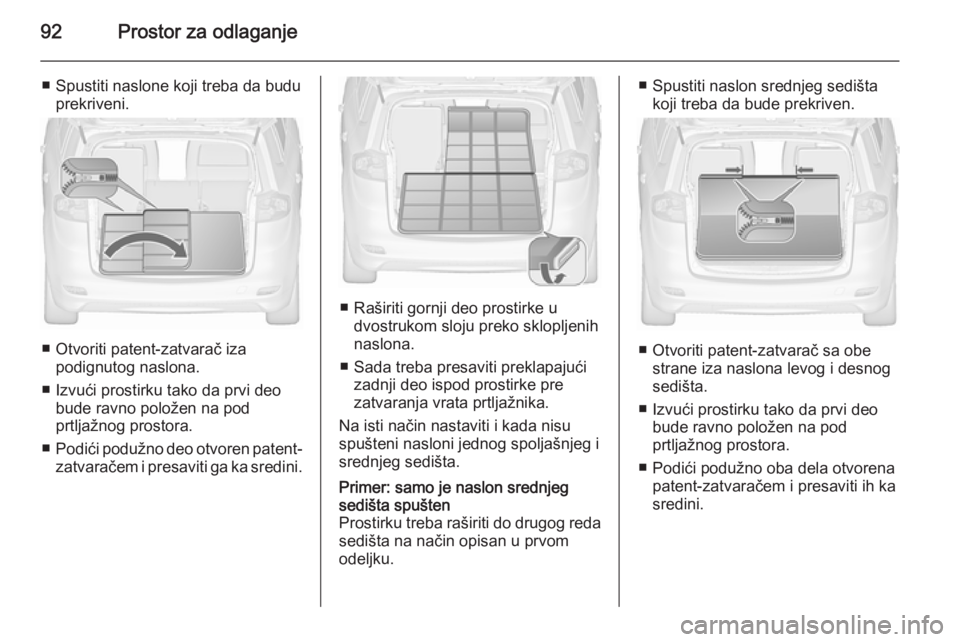

92Prostor za odlaganje
■ Spustiti naslone koji treba da buduprekriveni.
■ Otvoriti patent-zatvarač izapodignutog naslona.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno deo otvoren patent-
zatvaračem i presaviti ga ka sredini.
■ Raširiti gornji deo prostirke u dvostrukom sloju preko sklopljenih
naslona.
■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način nastaviti i kada nisu
spušteni nasloni jednog spoljašnjeg i srednjeg sedišta.
Primer: samo je naslon srednjeg
sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.■ Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
■ Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno oba dela otvorena patent-zatvaračem i presaviti ih ka
sredini.

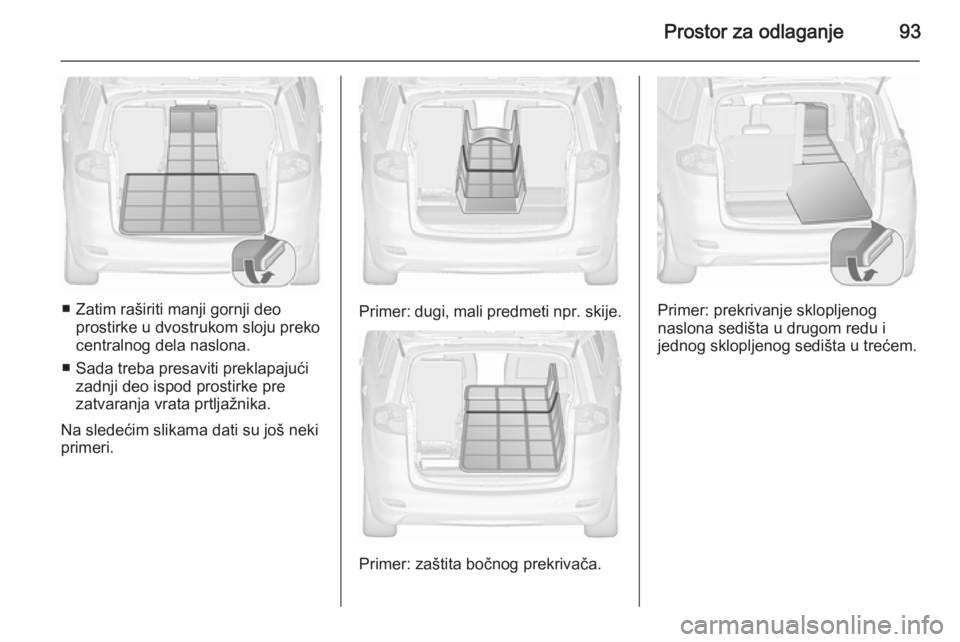

Prostor za odlaganje93
■ Zatim raširiti manji gornji deoprostirke u dvostrukom sloju preko
centralnog dela naslona.
■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na sledećim slikama dati su još neki
primeri.Primer: dugi, mali predmeti npr. skije.
Primer: zaštita bočnog prekrivača.
Primer: prekrivanje sklopljenog
naslona sedišta u drugom redu i
jednog sklopljenog sedišta u trećem.

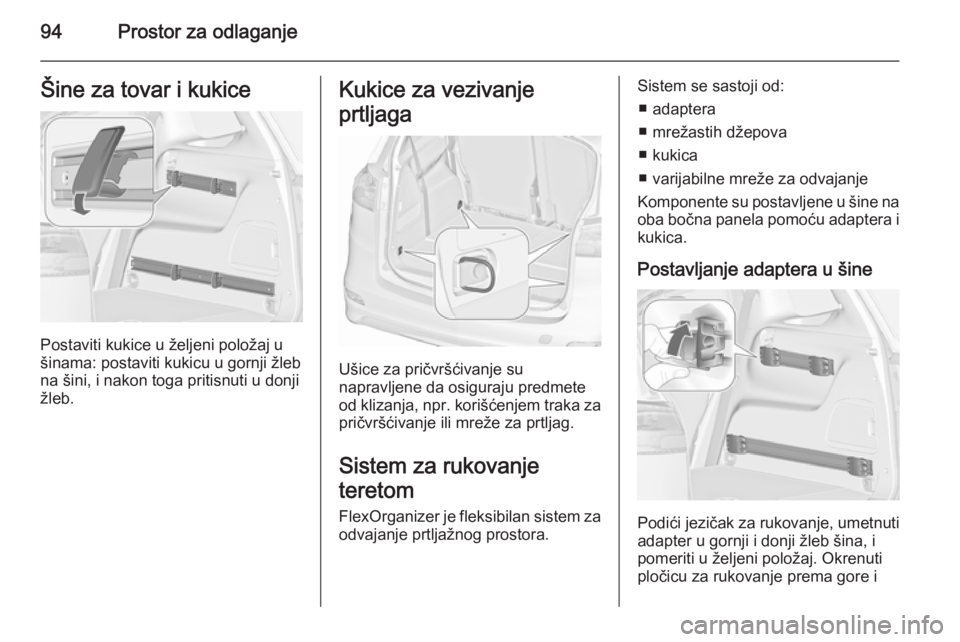

94Prostor za odlaganjeŠine za tovar i kukice
Postaviti kukice u željeni položaj u
šinama: postaviti kukicu u gornji žleb
na šini, i nakon toga pritisnuti u donji
žleb.
Kukice za vezivanje
prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje
teretom FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od:
■ adaptera
■ mrežastih džepova
■ kukica
■ varijabilne mreže za odvajanje
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i

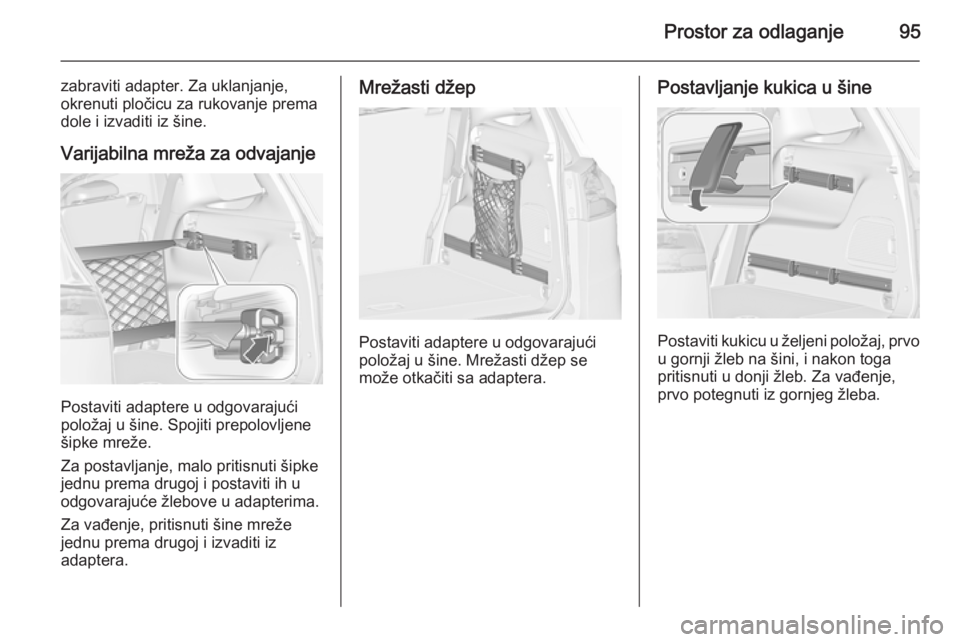

Prostor za odlaganje95
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žleba.

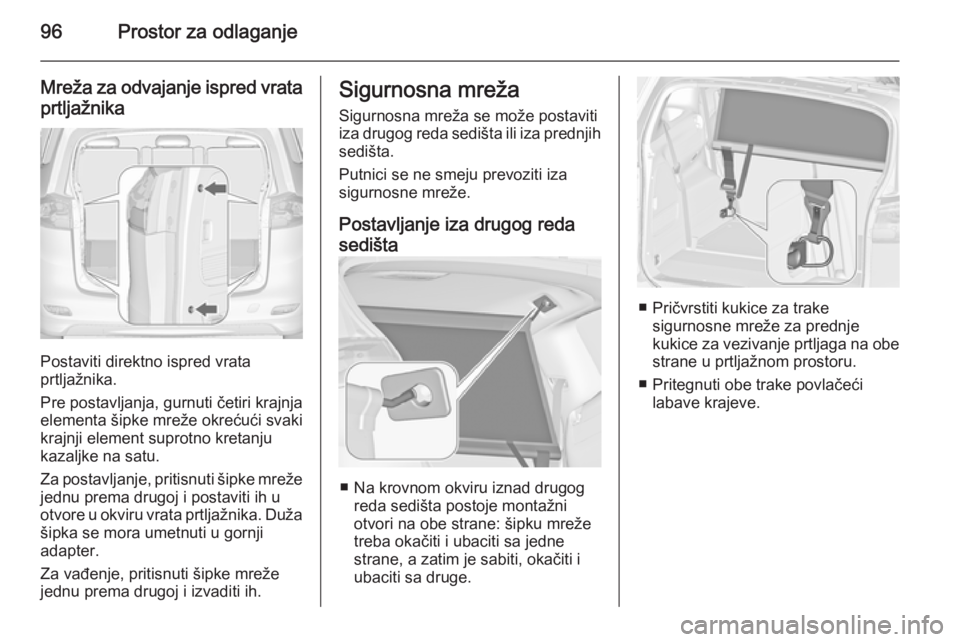

96Prostor za odlaganje
Mreža za odvajanje ispred vrataprtljažnika
Postaviti direktno ispred vrata
prtljažnika.
Pre postavljanja, gurnuti četiri krajnja
elementa šipke mreže okrećući svaki
krajnji element suprotno kretanju kazaljke na satu.
Za postavljanje, pritisnuti šipke mreže jednu prema drugoj i postaviti ih u
otvore u okviru vrata prtljažnika. Duža
šipka se mora umetnuti u gornji
adapter.
Za vađenje, pritisnuti šipke mreže
jednu prema drugoj i izvaditi ih.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza drugog reda sedišta ili iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje iza drugog reda
sedišta
■ Na krovnom okviru iznad drugog reda sedišta postoje montažni
otvori na obe strane: šipku mreže
treba okačiti i ubaciti sa jedne
strane, a zatim je sabiti, okačiti i
ubaciti sa druge.
■ Pričvrstiti kukice za trake sigurnosne mreže za prednje
kukice za vezivanje prtljaga na obe
strane u prtljažnom prostoru.
■ Pritegnuti obe trake povlačeći labave krajeve.

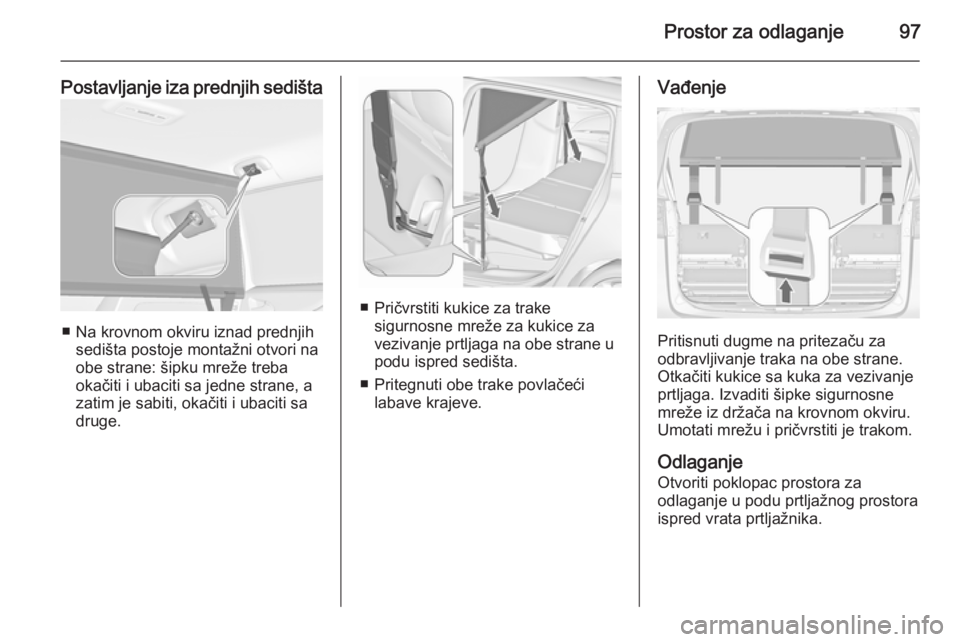

Prostor za odlaganje97
Postavljanje iza prednjih sedišta
■ Na krovnom okviru iznad prednjihsedišta postoje montažni otvori na
obe strane: šipku mreže treba
okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
■ Pričvrstiti kukice za trake sigurnosne mreže za kukice za
vezivanje prtljaga na obe strane u
podu ispred sedišta.
■ Pritegnuti obe trake povlačeći labave krajeve.
Vađenje
Pritisnuti dugme na pritezaču za
odbravljivanje traka na obe strane.
Otkačiti kukice sa kuka za vezivanje
prtljaga. Izvaditi šipke sigurnosne
mreže iz držača na krovnom okviru.
Umotati mrežu i pričvrstiti je trakom.
Odlaganje
Otvoriti poklopac prostora za
odlaganje u podu prtljažnog prostora
ispred vrata prtljažnika.

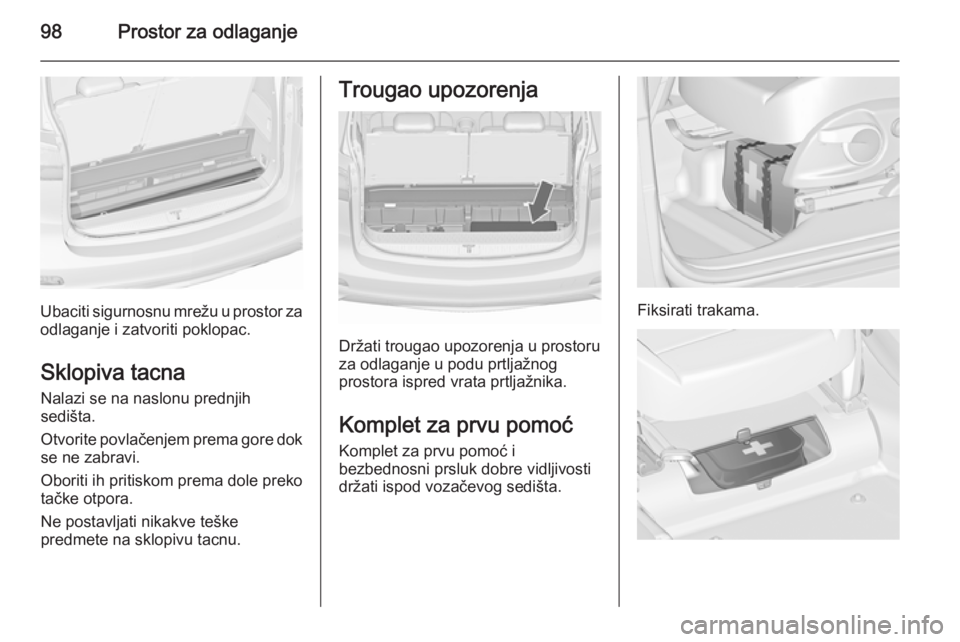

98Prostor za odlaganje
Ubaciti sigurnosnu mrežu u prostor zaodlaganje i zatvoriti poklopac.
Sklopiva tacna
Nalazi se na naslonu prednjih
sedišta.
Otvorite povlačenjem prema gore dok se ne zabravi.
Oboriti ih pritiskom prema dole preko
tačke otpora.
Ne postavljati nikakve teške
predmete na sklopivu tacnu.
Trougao upozorenja
Držati trougao upozorenja u prostoru
za odlaganje u podu prtljažnog
prostora ispred vrata prtljažnika.
Komplet za prvu pomoć
Komplet za prvu pomoć i
bezbednosni prsluk dobre vidljivosti
držati ispod vozačevog sedišta.
Fiksirati trakama.
