OPEL ZAFIRA C 2015.5 Uputstvo za upotrebu (in Serbian)

Sedišta, sistemi zaštite69
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

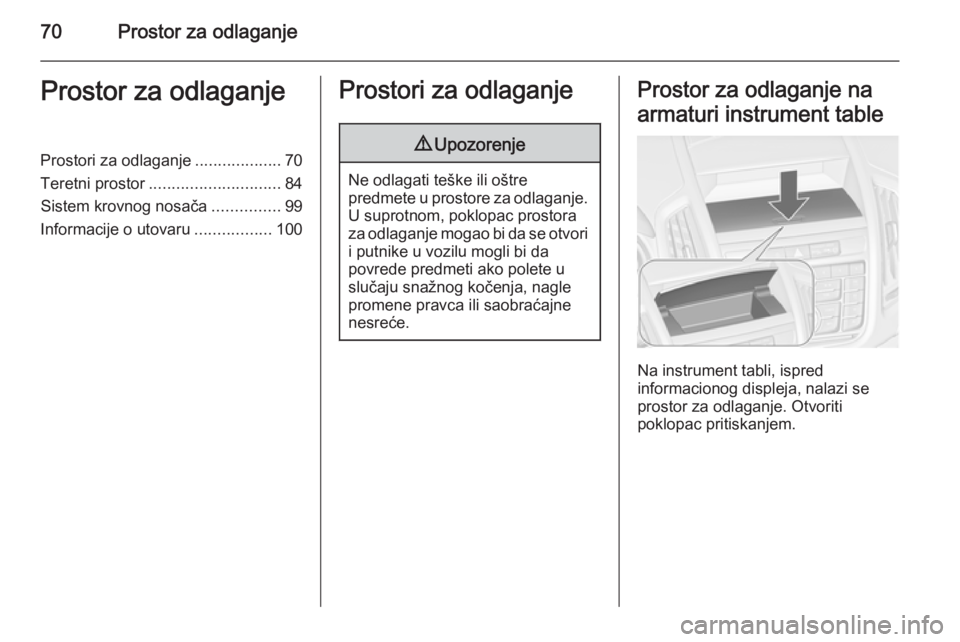

70Prostor za odlaganjeProstor za odlaganjeProstori za odlaganje...................70
Teretni prostor ............................. 84
Sistem krovnog nosača ...............99
Informacije o utovaru .................100Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Prostor za odlaganje na
armaturi instrument table
Na instrument tabli, ispred
informacionog displeja, nalazi se prostor za odlaganje. Otvoriti
poklopac pritiskanjem.

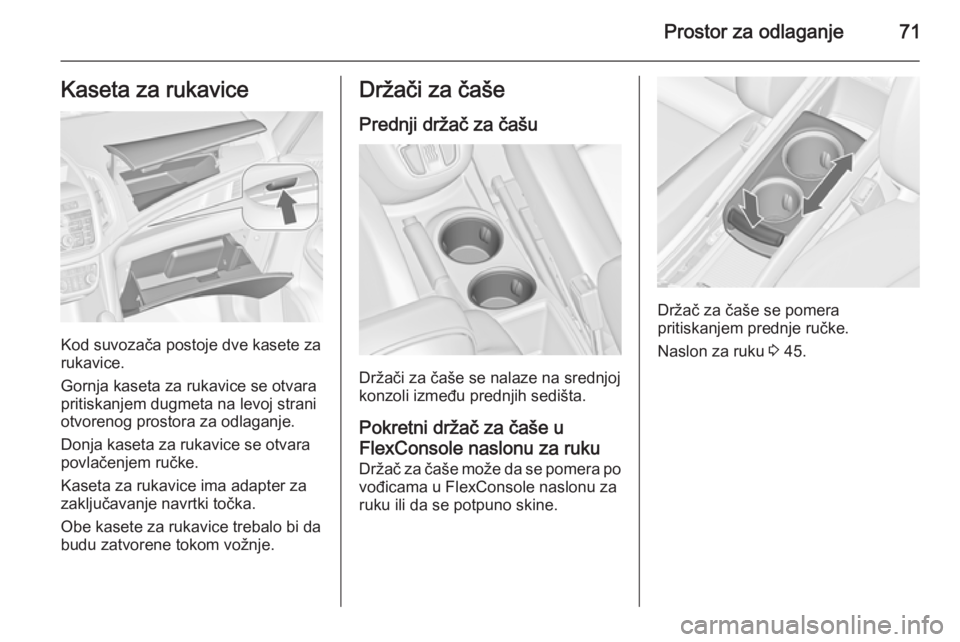

Prostor za odlaganje71Kaseta za rukavice
Kod suvozača postoje dve kasete za
rukavice.
Gornja kaseta za rukavice se otvara
pritiskanjem dugmeta na levoj strani otvorenog prostora za odlaganje.
Donja kaseta za rukavice se otvara
povlačenjem ručke.
Kaseta za rukavice ima adapter za
zaključavanje navrtki točka.
Obe kasete za rukavice trebalo bi da
budu zatvorene tokom vožnje.
Držači za čaše
Prednji držač za čašu
Držači za čaše se nalaze na srednjoj
konzoli između prednjih sedišta.
Pokretni držač za čaše u
FlexConsole naslonu za ruku
Držač za čaše može da se pomera po vođicama u FlexConsole naslonu za
ruku ili da se potpuno skine.
Držač za čaše se pomera
pritiskanjem prednje ručke.
Naslon za ruku 3 45.

72Prostor za odlaganje

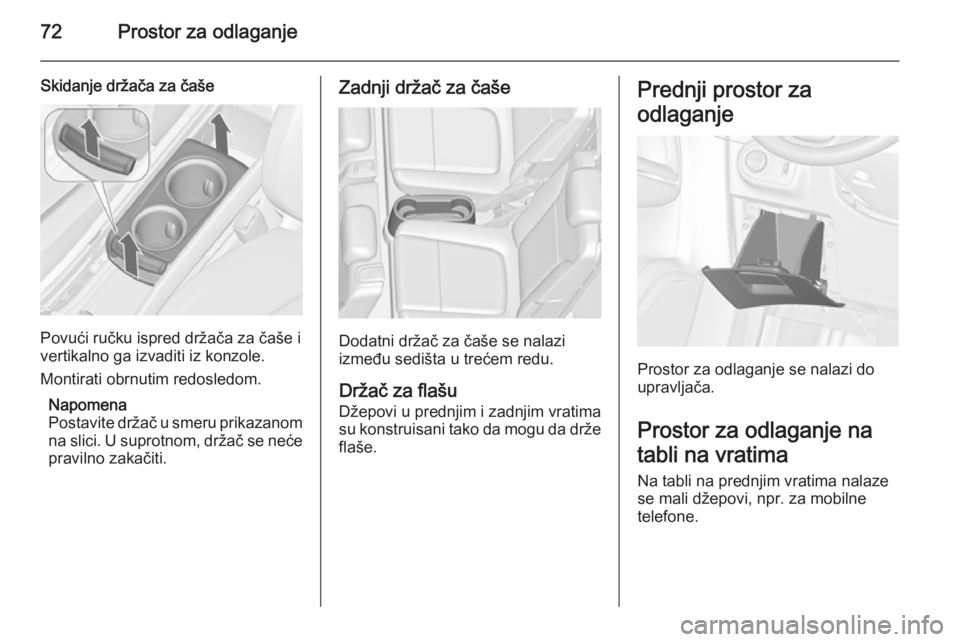

Skidanje držača za čaše
Povući ručku ispred držača za čaše i
vertikalno ga izvaditi iz konzole.
Montirati obrnutim redosledom.
Napomena
Postavite držač u smeru prikazanom
na slici. U suprotnom, držač se neće pravilno zakačiti.
Zadnji držač za čaše
Dodatni držač za čaše se nalazi
između sedišta u trećem redu.
Držač za flašu Džepovi u prednjim i zadnjim vratima
su konstruisani tako da mogu da drže
flaše.
Prednji prostor za
odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje na
tabli na vratima
Na tabli na prednjim vratima nalaze
se mali džepovi, npr. za mobilne
telefone.

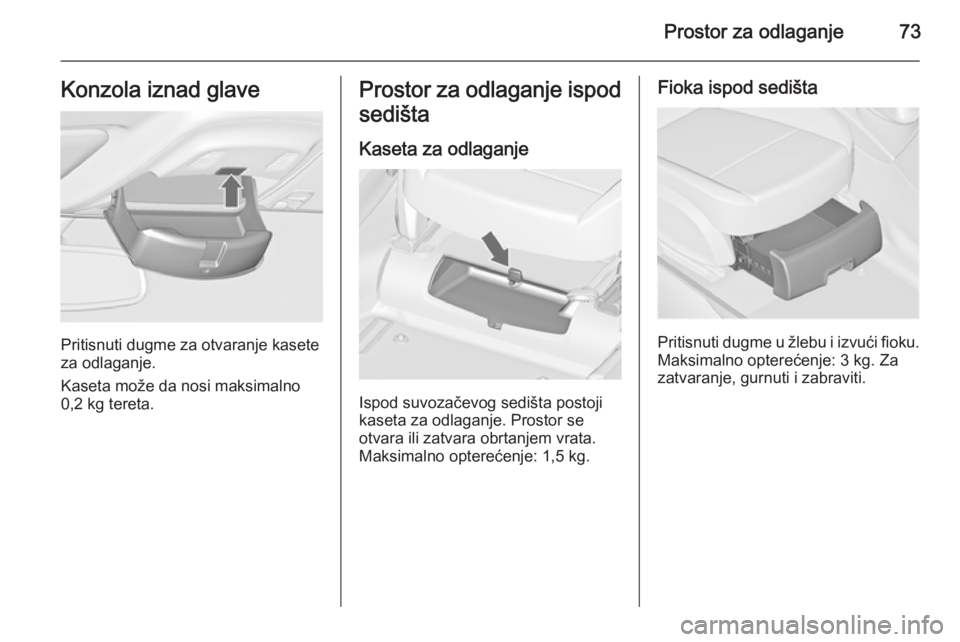

Prostor za odlaganje73Konzola iznad glave
Pritisnuti dugme za otvaranje kasete
za odlaganje.
Kaseta može da nosi maksimalno
0,2 kg tereta.
Prostor za odlaganje ispod
sedišta
Kaseta za odlaganje
Ispod suvozačevog sedišta postoji
kaseta za odlaganje. Prostor se
otvara ili zatvara obrtanjem vrata.
Maksimalno opterećenje: 1,5 kg.
Fioka ispod sedišta
Pritisnuti dugme u žlebu i izvući fioku. Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.

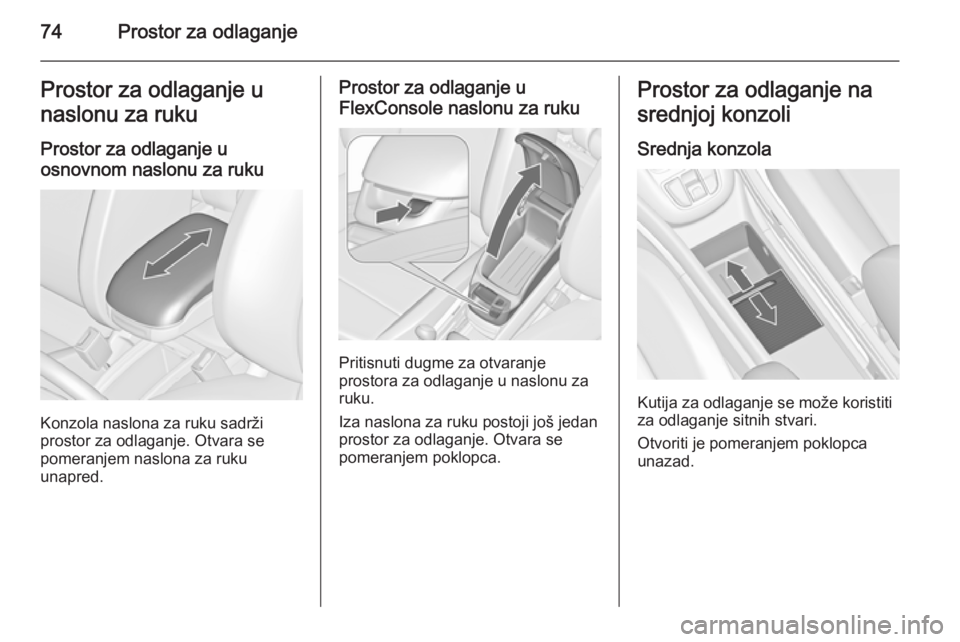

74Prostor za odlaganjeProstor za odlaganje u
naslonu za ruku
Prostor za odlaganje u
osnovnom naslonu za ruku
Konzola naslona za ruku sadrži
prostor za odlaganje. Otvara se
pomeranjem naslona za ruku
unapred.
Prostor za odlaganje u
FlexConsole naslonu za ruku
Pritisnuti dugme za otvaranje
prostora za odlaganje u naslonu za
ruku.
Iza naslona za ruku postoji još jedan
prostor za odlaganje. Otvara se
pomeranjem poklopca.
Prostor za odlaganje na
srednjoj konzoli
Srednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Otvoriti je pomeranjem poklopca
unazad.

Prostor za odlaganje75

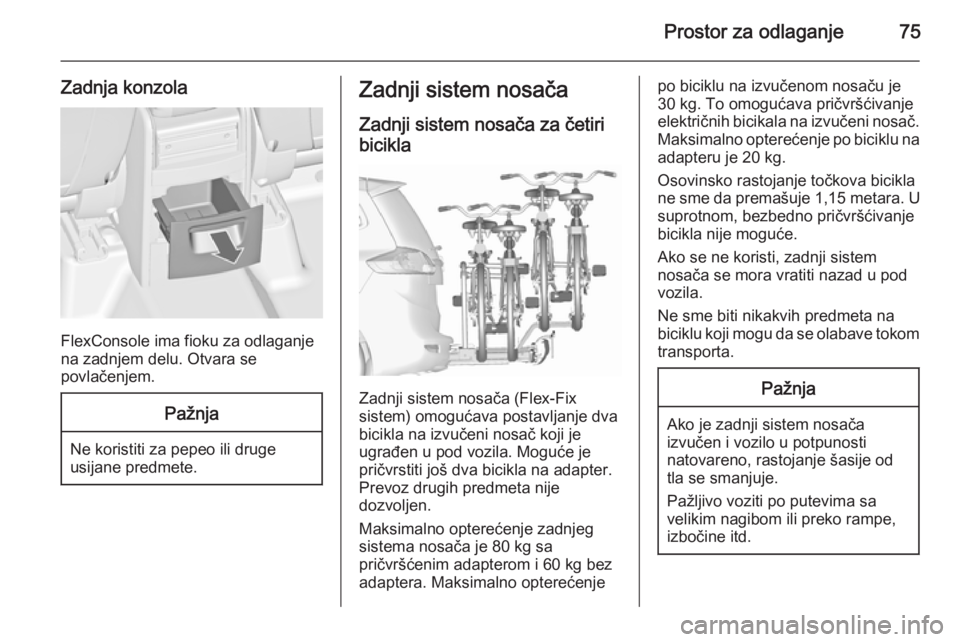

Zadnja konzola
FlexConsole ima fioku za odlaganje
na zadnjem delu. Otvara se
povlačenjem.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.
Zadnji sistem nosača
Zadnji sistem nosača za četiri bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje dva
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 80 kg sa
pričvršćenim adapterom i 60 kg bez
adaptera. Maksimalno opterećenje
po biciklu na izvučenom nosaču je
30 kg. To omogućava pričvršćivanje
električnih bicikala na izvučeni nosač. Maksimalno opterećenje po biciklu naadapteru je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo voziti po putevima sa
velikim nagibom ili preko rampe,
izbočine itd.

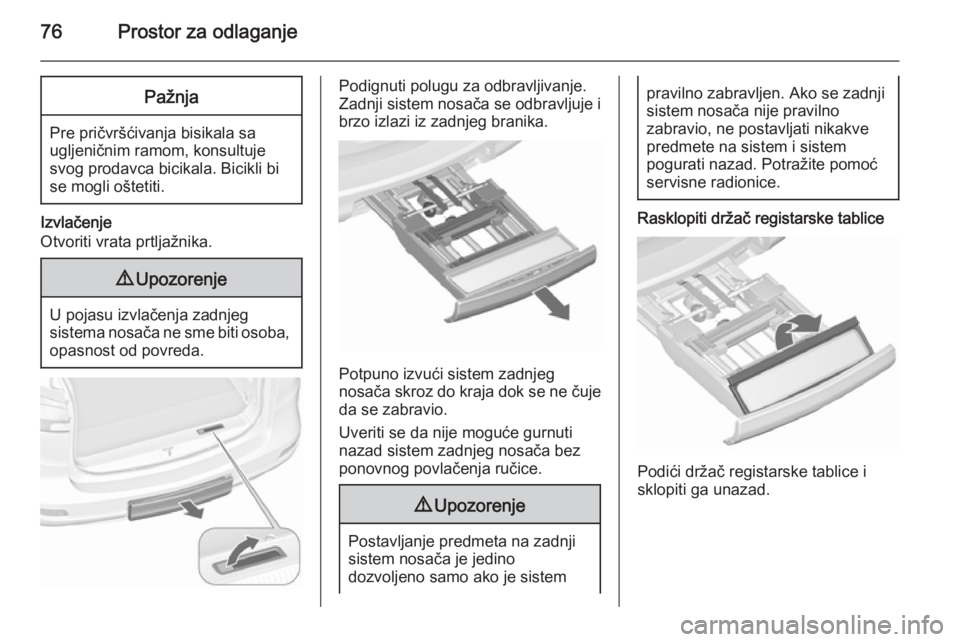

76Prostor za odlaganjePažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.

Prostor za odlaganje77

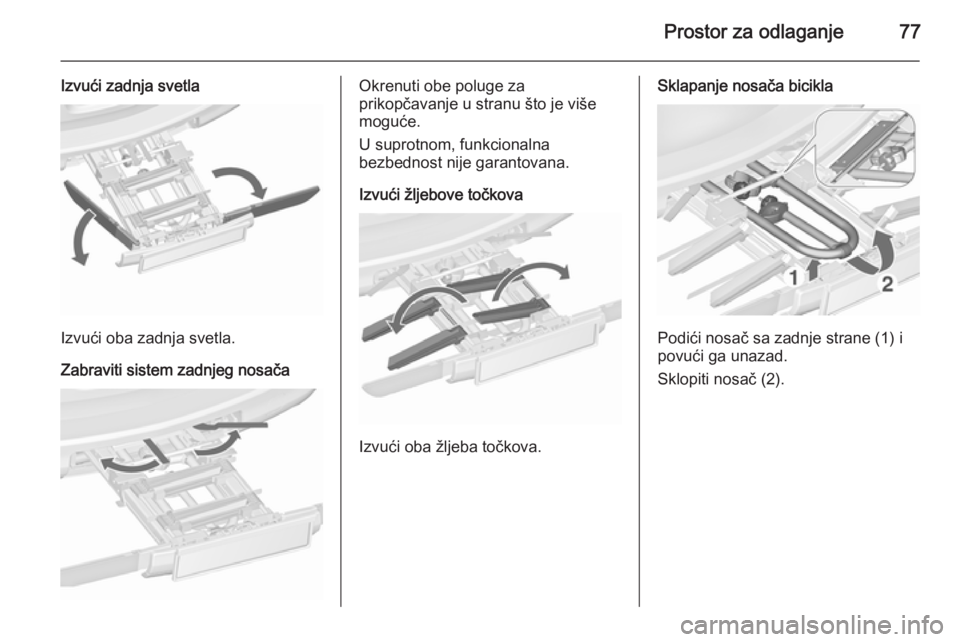

Izvući zadnja svetla
Izvući oba zadnja svetla.
Zabraviti sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Izvući žljebove točkova
Izvući oba žljeba točkova.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).

78Prostor za odlaganje

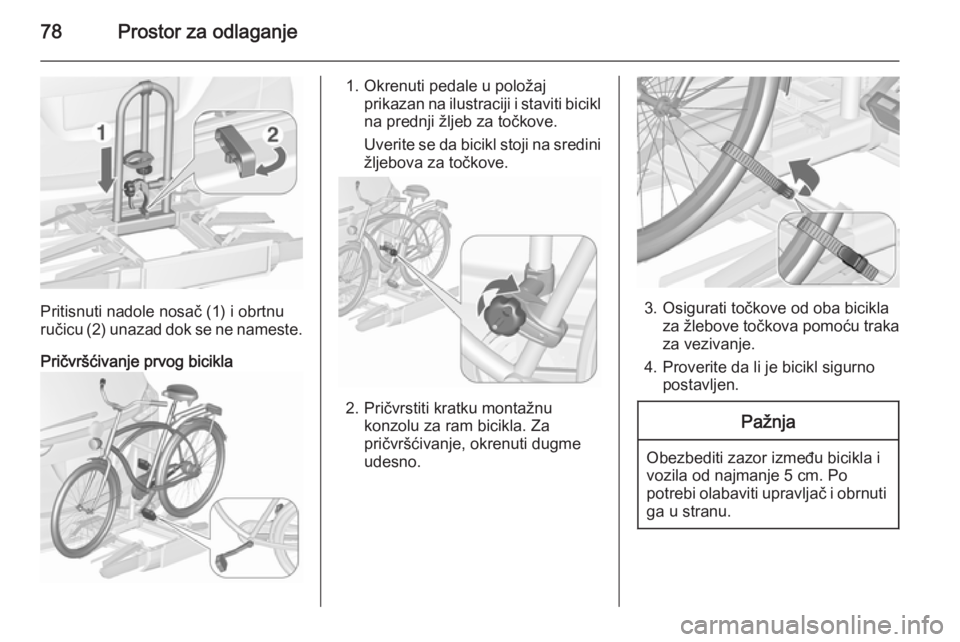

Pritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na prednji žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
