OPEL ZAFIRA C 2015.5 Uputstvo za upotrebu (in Serbian)

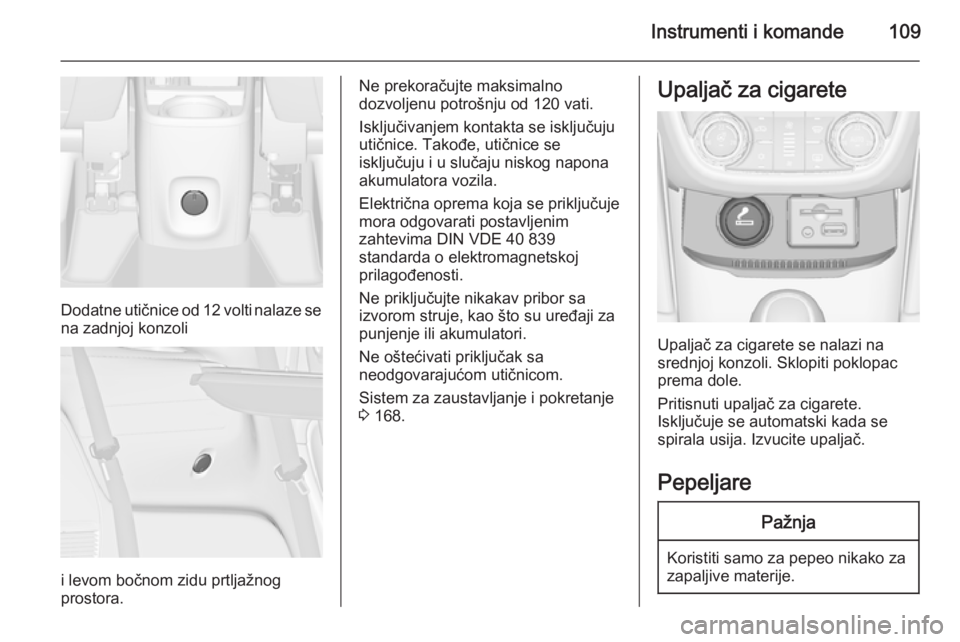

Instrumenti i komande109
Dodatne utičnice od 12 volti nalaze se
na zadnjoj konzoli
i levom bočnom zidu prtljažnog
prostora.
Ne prekoračujte maksimalno
dozvoljenu potrošnju od 120 vati.
Isključivanjem kontakta se isključuju
utičnice. Takođe, utičnice se
isključuju i u slučaju niskog napona
akumulatora vozila.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.
Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji za
punjenje ili akumulatori.
Ne oštećivati priključak sa
neodgovarajućom utičnicom.
Sistem za zaustavljanje i pokretanje
3 168.Upaljač za cigarete
Upaljač za cigarete se nalazi na
srednjoj konzoli. Sklopiti poklopac prema dole.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
Pepeljare
Pažnja
Koristiti samo za pepeo nikako za
zapaljive materije.

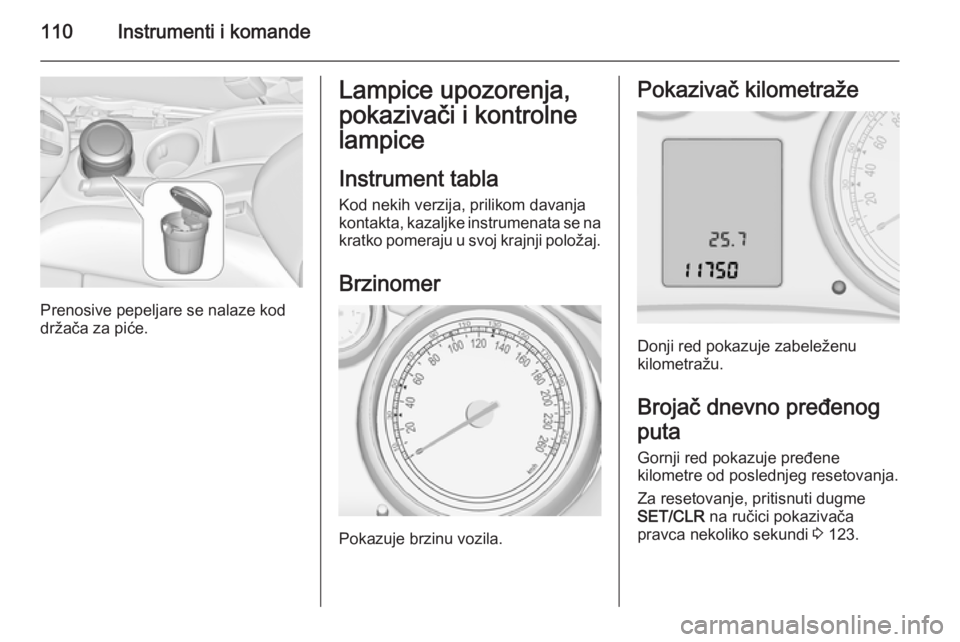

110Instrumenti i komande
Prenosive pepeljare se nalaze kod
držača za piće.
Lampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu.
Brojač dnevno pređenog
puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti dugme
SET/CLR na ručici pokazivača
pravca nekoliko sekundi 3 123.

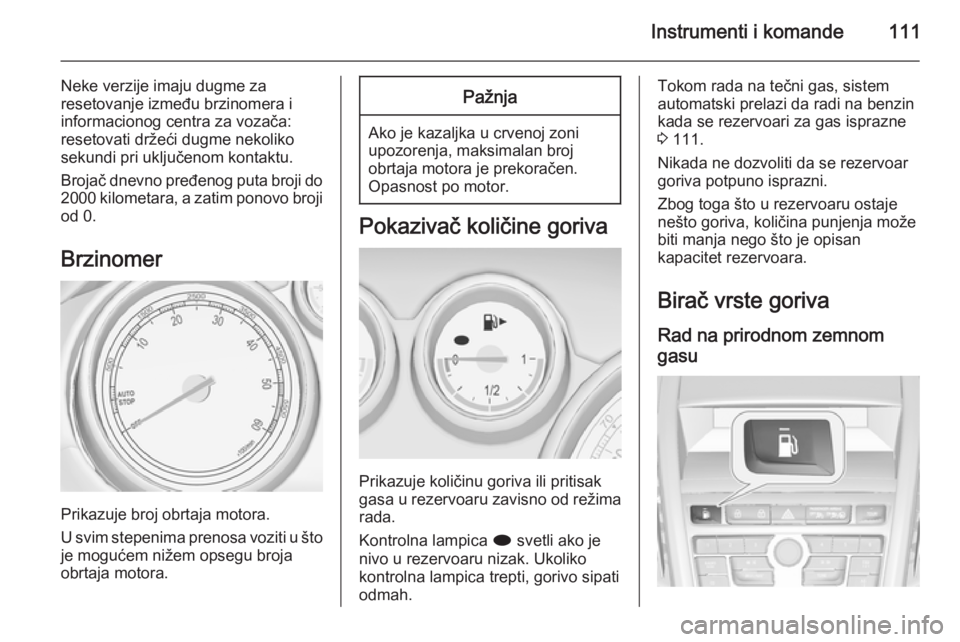

Instrumenti i komande111
Neke verzije imaju dugme za
resetovanje između brzinomera i
informacionog centra za vozača:
resetovati držeći dugme nekoliko
sekundi pri uključenom kontaktu.
Brojač dnevno pređenog puta broji do 2000 kilometara, a zatim ponovo broji
od 0.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva ili pritisak
gasa u rezervoaru zavisno od režima
rada.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti, gorivo sipati
odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 111.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste goriva Rad na prirodnom zemnom
gasu

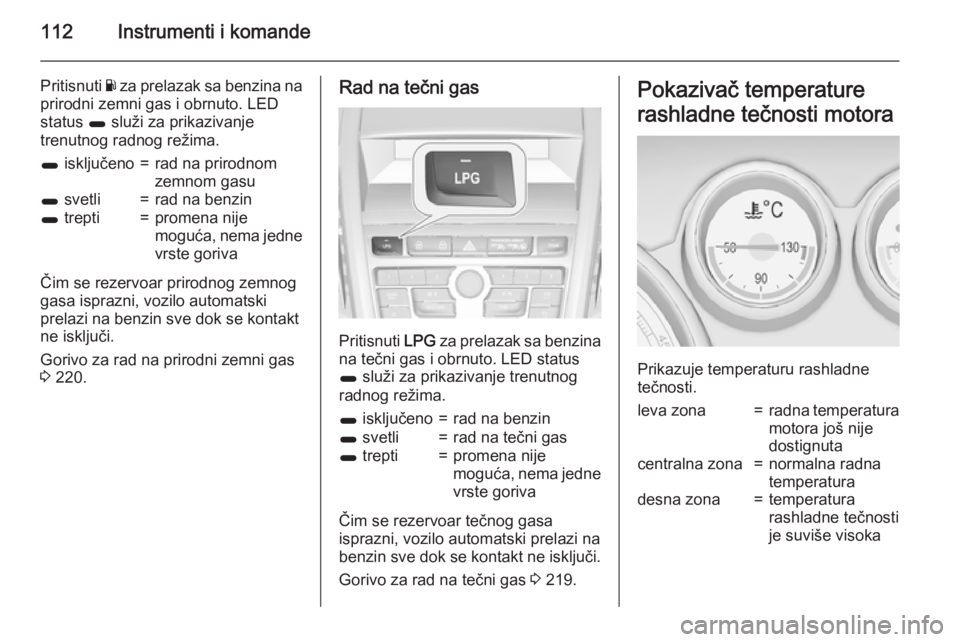

112Instrumenti i komande
Pritisnuti Y za prelazak sa benzina na
prirodni zemni gas i obrnuto. LED
status 1 služi za prikazivanje
trenutnog radnog režima.1 isključeno=rad na prirodnom
zemnom gasu1 svetli=rad na benzin1 trepti=promena nije
moguća, nema jedne
vrste goriva
Čim se rezervoar prirodnog zemnog gasa isprazni, vozilo automatski
prelazi na benzin sve dok se kontakt
ne isključi.
Gorivo za rad na prirodni zemni gas
3 220.
Rad na tečni gas
Pritisnuti LPG za prelazak sa benzina
na tečni gas i obrnuto. LED status
1 služi za prikazivanje trenutnog
radnog režima.
1 isključeno=rad na benzin1 svetli=rad na tečni gas1 trepti=promena nije
moguća, nema jedne
vrste goriva
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi na
benzin sve dok se kontakt ne isključi.
Gorivo za rad na tečni gas 3 219.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona=radna temperatura
motora još nije
dostignutacentralna zona=normalna radna
temperaturadesna zona=temperatura
rashladne tečnosti
je suviše visoka

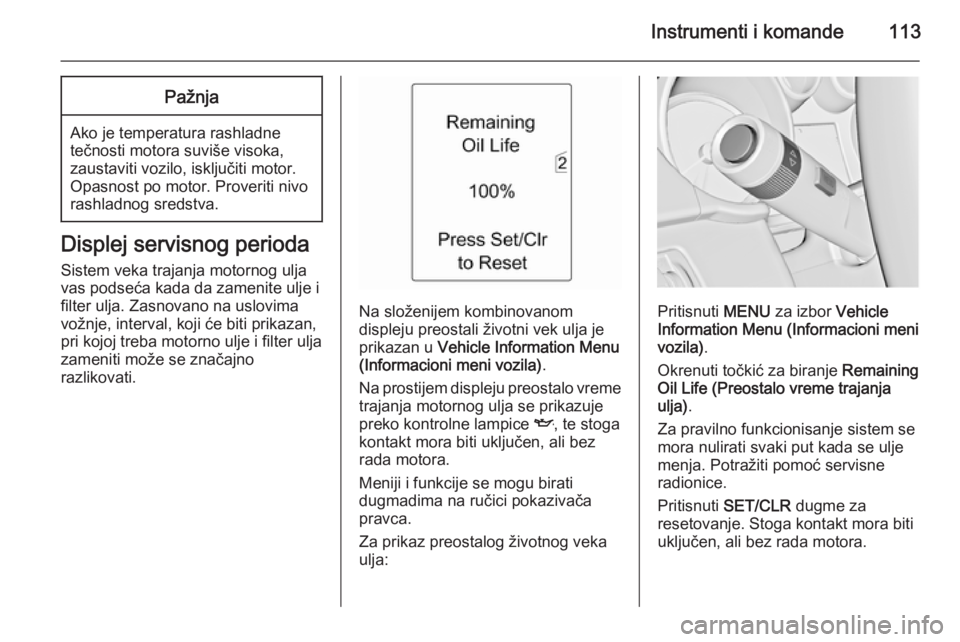

Instrumenti i komande113Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Na složenijem kombinovanom
displeju preostali životni vek ulja je
prikazan u Vehicle Information Menu
(Informacioni meni vozila) .
Na prostijem displeju preostalo vreme trajanja motornog ulja se prikazuje
preko kontrolne lampice I, te stoga
kontakt mora biti uključen, ali bez
rada motora.
Meniji i funkcije se mogu birati
dugmadima na ručici pokazivača
pravca.
Za prikaz preostalog životnog veka
ulja:Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Stoga kontakt mora biti
uključen, ali bez rada motora.

114Instrumenti i komande
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 123.
Servisne informacije 3 281.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

Instrumenti i komande115
Kontrolne lampice na instrument tabli

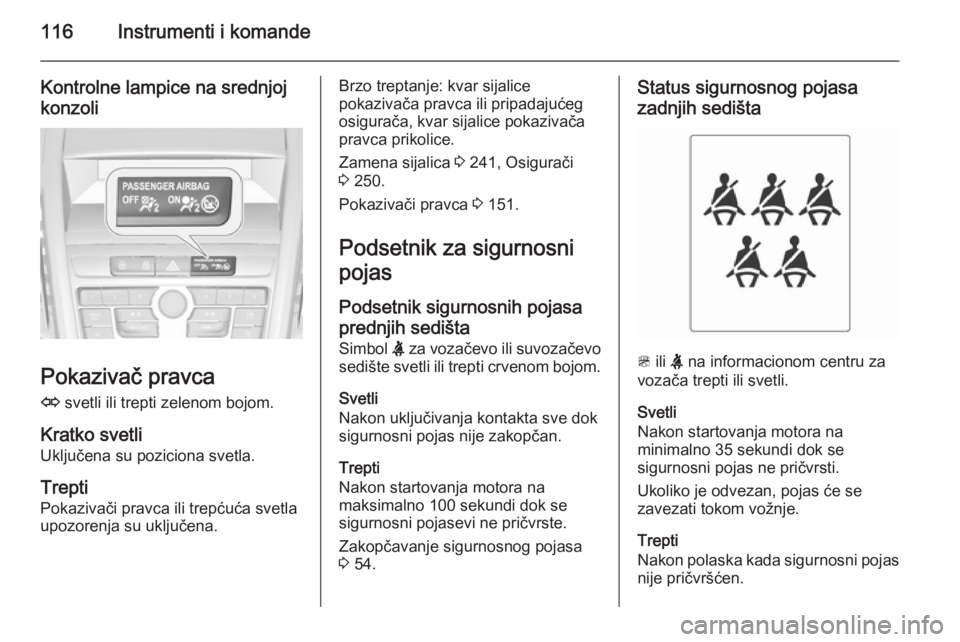

116Instrumenti i komande
Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 241, Osigurači
3 250.
Pokazivači pravca 3 151.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasaprednjih sedišta
Simbol X za vozačevo ili suvozačevo
sedište svetli ili trepti crvenom bojom.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok se
sigurnosni pojasevi ne pričvrste.
Zakopčavanje sigurnosnog pojasa
3 54.Status sigurnosnog pojasa
zadnjih sedišta
> ili X na informacionom centru za
vozača trepti ili svetli.
Svetli
Nakon startovanja motora na
minimalno 35 sekundi dok se
sigurnosni pojas ne pričvrsti.
Ukoliko je odvezan, pojas će se
zavezati tokom vožnje.
Trepti
Nakon polaska kada sigurnosni pojas
nije pričvršćen.

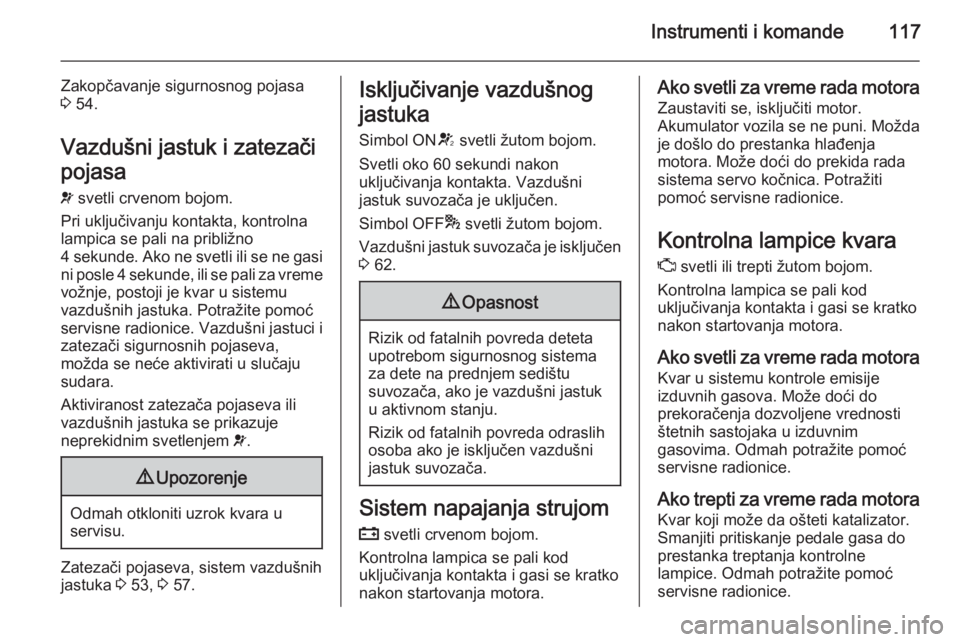

Instrumenti i komande117
Zakopčavanje sigurnosnog pojasa
3 54.
Vazdušni jastuk i zatezači
pojasa v svetli crvenom bojom.
Pri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli ili se ne gasi ni posle 4 sekunde, ili se pali za vreme
vožnje, postoji je kvar u sistemu
vazdušnih jastuka. Potražite pomoć
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 53, 3 57.
Isključivanje vazdušnog
jastuka Simbol ON V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
Simbol OFF * svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 62.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.

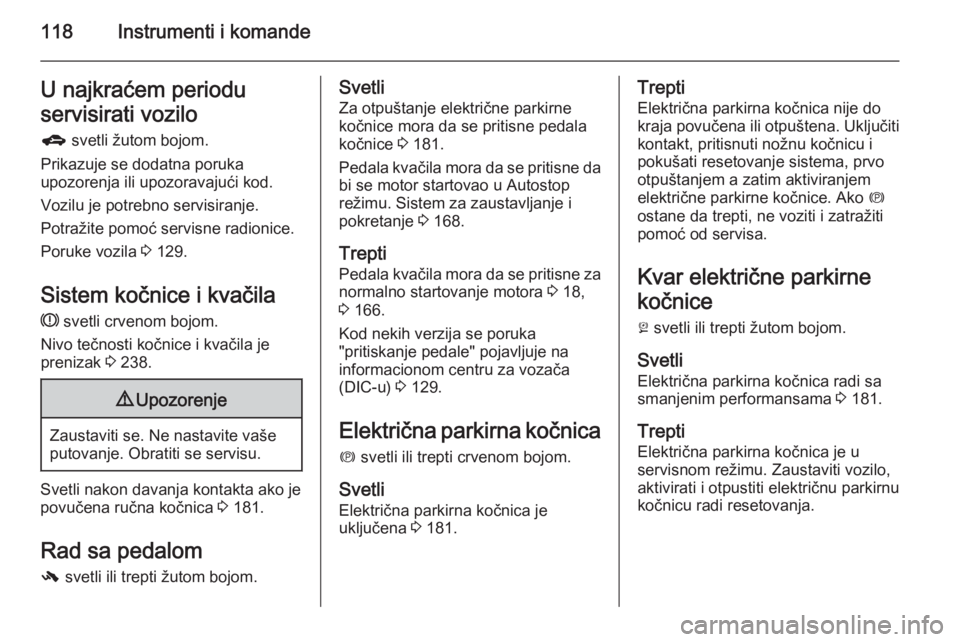

118Instrumenti i komandeU najkraćem periodu
servisirati vozilo g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.
Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Poruke vozila 3 129.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 238.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 181.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli
Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 181.
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 168.
Trepti
Pedala kvačila mora da se pritisne za
normalno startovanje motora 3 18,
3 166.
Kod nekih verzija se poruka
"pritiskanje pedale" pojavljuje na
informacionom centru za vozača
(DIC-u) 3 129.
Električna parkirna kočnica m svetli ili trepti crvenom bojom.
Svetli Električna parkirna kočnica je
uključena 3 181.Trepti
Električna parkirna kočnica nije do
kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkirnekočnice
j svetli ili trepti žutom bojom.
Svetli Električna parkirna kočnica radi sa
smanjenim performansama 3 181.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu
kočnicu radi resetovanja.
