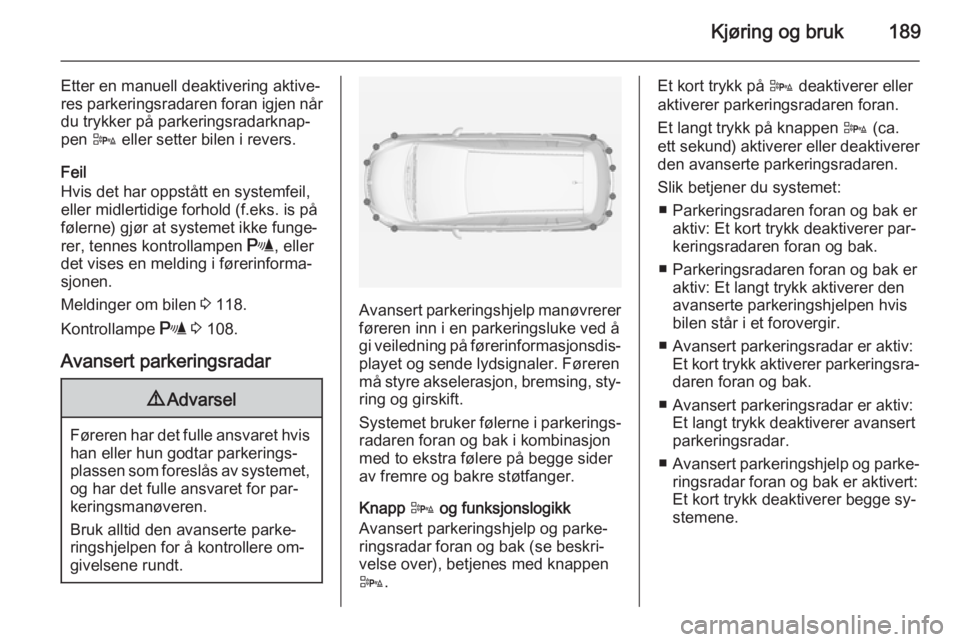

Kjøring og bruk189
Etter en manuell deaktivering aktive‐
res parkeringsradaren foran igjen når du trykker på parkeringsradarknap‐
pen D eller setter bilen i revers.
Feil
Hvis det har oppstått en systemfeil,
eller midlertidige forhold (f.eks. is på
følerne) gjør at systemet ikke funge‐
rer, tennes kontrollampen r, eller
det vises en melding i førerinforma‐
sjonen.
Meldinger om bilen 3 118.
Kontrollampe r 3 108.
Avansert parkeringsradar9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for par‐
keringsmanøveren.
Bruk alltid den avanserte parke‐ ringshjelpen for å kontrollere om‐
givelsene rundt.
Avansert parkeringshjelp manøvrerer
føreren inn i en parkeringsluke ved å
gi veiledning på førerinformasjonsdis‐ playet og sende lydsignaler. Føreren
må styre akselerasjon, bremsing, sty‐
ring og girskift.
Systemet bruker følerne i parkerings‐
radaren foran og bak i kombinasjon
med to ekstra følere på begge sider
av fremre og bakre støtfanger.
Knapp D og funksjonslogikk
Avansert parkeringshjelp og parke‐
ringsradar foran og bak (se beskri‐
velse over), betjenes med knappen
D .
Et kort trykk på D deaktiverer eller
aktiverer parkeringsradaren foran.
Et langt trykk på knappen D (ca.
ett sekund ) aktiverer eller deaktiverer
den avanserte parkeringsradaren.
Slik betjener du systemet: ■ Parkeringsradaren foran og bak er aktiv: Et kort trykk deaktiverer par‐
keringsradaren foran og bak.
■ Parkeringsradaren foran og bak er aktiv: Et langt trykk aktiverer den
avanserte parkeringshjelpen hvis
bilen står i et forovergir.
■ Avansert parkeringsradar er aktiv: Et kort trykk aktiverer parkeringsra‐
daren foran og bak.
■ Avansert parkeringsradar er aktiv: Et langt trykk deaktiverer avansert
parkeringsradar.
■ Avansert parkeringshjelp og parke‐
ringsradar foran og bak er aktivert:
Et kort trykk deaktiverer begge sy‐
stemene.

190Kjøring og bruk

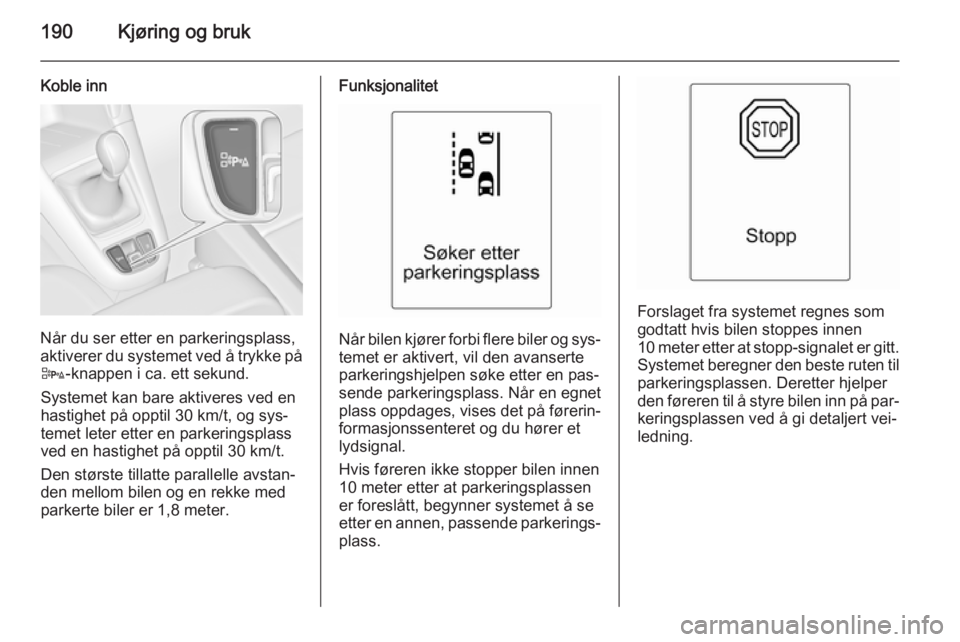

Koble inn
Når du ser etter en parkeringsplass,
aktiverer du systemet ved å trykke på D -knappen i ca. ett sekund.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og sys‐ temet leter etter en parkeringsplass
ved en hastighet på opptil 30 km/t.
Den største tillatte parallelle avstan‐
den mellom bilen og en rekke med
parkerte biler er 1,8 meter.
Funksjonalitet
Når bilen kjører forbi flere biler og sys‐ temet er aktivert, vil den avanserte
parkeringshjelpen søke etter en pas‐
sende parkeringsplass. Når en egnet
plass oppdages, vises det på førerin‐
formasjonssenteret og du hører et
lydsignal.
Hvis føreren ikke stopper bilen innen
10 meter etter at parkeringsplassen
er foreslått, begynner systemet å se
etter en annen, passende parkerings‐
plass.
Forslaget fra systemet regnes som godtatt hvis bilen stoppes innen
10 meter etter at stopp-signalet er gitt. Systemet beregner den beste ruten til
parkeringsplassen. Deretter hjelper
den føreren til å styre bilen inn på par‐ keringsplassen ved å gi detaljert vei‐ledning.

Kjøring og bruk191

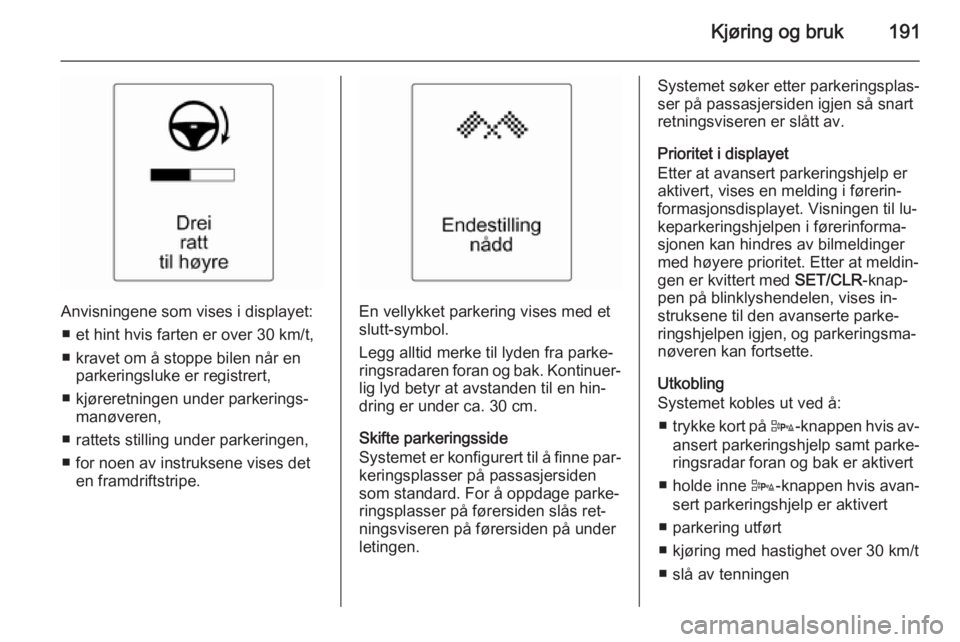

Anvisningene som vises i displayet:■ et hint hvis farten er over 30 km/t,
■ kravet om å stoppe bilen når en parkeringsluke er registrert,
■ kjøreretningen under parkerings‐ manøveren,
■ rattets stilling under parkeringen, ■ for noen av instruksene vises det en framdriftstripe.En vellykket parkering vises med et
slutt-symbol.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐
lig lyd betyr at avstanden til en hin‐
dring er under ca. 30 cm.
Skifte parkeringsside
Systemet er konfigurert til å finne par‐ keringsplasser på passasjersiden
som standard. For å oppdage parke‐
ringsplasser på førersiden slås ret‐
ningsviseren på førersiden på under
letingen.
Systemet søker etter parkeringsplas‐ ser på passasjersiden igjen så snartretningsviseren er slått av.
Prioritet i displayet
Etter at avansert parkeringshjelp er
aktivert, vises en melding i førerin‐
formasjonsdisplayet. Visningen til lu‐
keparkeringshjelpen i førerinforma‐
sjonen kan hindres av bilmeldinger
med høyere prioritet. Etter at meldin‐
gen er kvittert med SET/CLR-knap‐
pen på blinklyshendelen, vises in‐ struksene til den avanserte parke‐
ringshjelpen igjen, og parkeringsma‐
nøveren kan fortsette.
Utkobling
Systemet kobles ut ved å:
■ trykke kort på D-knappen hvis av‐
ansert parkeringshjelp samt parke‐
ringsradar foran og bak er aktivert
■ holde inne D-knappen hvis avan‐
sert parkeringshjelp er aktivert
■ parkering utført
■ kjøring med hastighet over 30 km/t
■ slå av tenningen

192Kjøring og bruk
Deaktivering av føreren eller av sys‐
temet under manøvrering vises ved
Parkering deaktivert i førerinforma‐
sjonsdisplayet.
Feil
En melding vises i førerinformasjons‐ displayet når:
■ det er en feil i systemet
■ føreren ikke fullførte parkeringen
■ systemet er ikke i funksjon
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
førerinformasjonsdisplayet. Parke‐
ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.
Trykk på knappen D i omtrent
ett sekund for å koble inn systemet og lete etter en annen parkeringsplass.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
(for eksempel terrengbiler og va‐
rebiler). Det er ikke sikkert at sys‐
temet oppdager hindringer og an‐
gir riktig avstand i det øvre partiet
på slike kjøretøy.
Det er ikke sikkert systemet opp‐
dager gjenstander med et svært
lite reflekterende tverrmål, som
for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐
strerer ikke gjenstander utenfor re‐ gistreringsområdet.
Les dette
Du kan aktivere og deaktivere par‐
keringsradarsystemet ved å endre
disse innstillingene i
Info-skjermbildet.
Personlig tilpasning av bilen 3 124.
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.

Kjøring og bruk193
Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Les dette
Hvis du girer opp og overskrider en
bestemt hastighet, deaktiveres den
bakre parkeringsassistenten når
sykkelstativet bak er felt ut.
Hvis du først setter bilen i revers, vil
parkeringsassistenten registrere
sykkelstativet bak og gi et lydsignal.
Trykk kort på D-knappen for å de‐
aktivere parkeringsradaren.
Les dette
Etter bruk trenger den avanserte
parkeringsradaren kalibrering. For
optimal parkeringsveiledning er det
nødvendig med en kjøreavstand på
minst 35 km, inkludert svinger.
Varsling om dødvinkel på
siden Blindsonevarslingssystemet oppda‐ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet varsler visuelt
i hvert av sidespeilene når det regi‐streres objekter som muligens ikke er
synlige i de innvendige og utvendige
speilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av bilen.9 Advarsel
Blindsonevarslingen erstatter ikke
førerens syn.
Systemet oppdager ikke:
■ Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt.
■ Fotgjengere, syklister eller dyr.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i blindsonen under kjøring forover, en‐
ten et kjøretøy som passerer eller et
som blir passert, tennes et gult var‐
selsymbol B i det gjeldende sidespei‐
let. Hvis føreren så aktiverer blink‐
lyset, begynner varselsymbolet B å
blinke gult som varsling om å ikke
bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, tennes ikke varselsymbolet B i det aktuelle si‐
despeilet.
Blindsonevarslingen er aktiv fra has‐
tighet på 10 km/t opp til 140 km/t. Ved
kjørehastighet over 140 km/t deakti‐
veres systemet, noe som angis av at
varselsymbolene B lyser svakt i
begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreres

194Kjøring og bruk
i blindsonen, lyser varselsymbolene
B som normalt på den gjeldende si‐
den.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i menyen Innstillinger på
informasjonsdisplayet. Personlig til‐
pasning av bilen 3 124.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet (DIC).
Registreringssoner
Systemsensoren dekker en sone på
ca. 3 meter på begge sider av bilen.
Denne sonen begynner ved hvert si‐
despeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er ca. 0,5 meter til 2 meter fra bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller
møtende kjøretøyer registreres ikke.Feil
Det kan av og til hende at gjenstander ikke registreres under normale for‐
hold. Risikoen for dette øker under
våte forhold.
Blindsonevarslingen fungerer ikke når venstre eller høyre hjørne av støt‐ fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn. Rengjøringsinstruksjoner 3 255.
Ved en systemfeil, eller dersom sys‐
temet ikke fungerer på grunn av mid‐
lertidige tilstander, vises en melding
på førerinformasjonssenteret (DIC).
Kontakt et verksted hvis feilen vedva‐
rer.
Kamera bak
Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og par‐ keringsradarfølerne ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.

Kjøring og bruk195
Funksjonalitet
Kameraet er montert i baklukehånd‐
taket og har en visningsvinkel på 130°.
Ettersom kameraet sitter så høyt, erdet mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐
ser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale
linjer med intervaller på 1 meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Funksjonen kan deaktiveres i me‐
nyen Innstillinger på informasjonsdis‐ playet. Personlig tilpasning av bilen
3 124.
Varselssymboler
Varselssymbolene er angitt som tri‐
angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darsensorene bak.

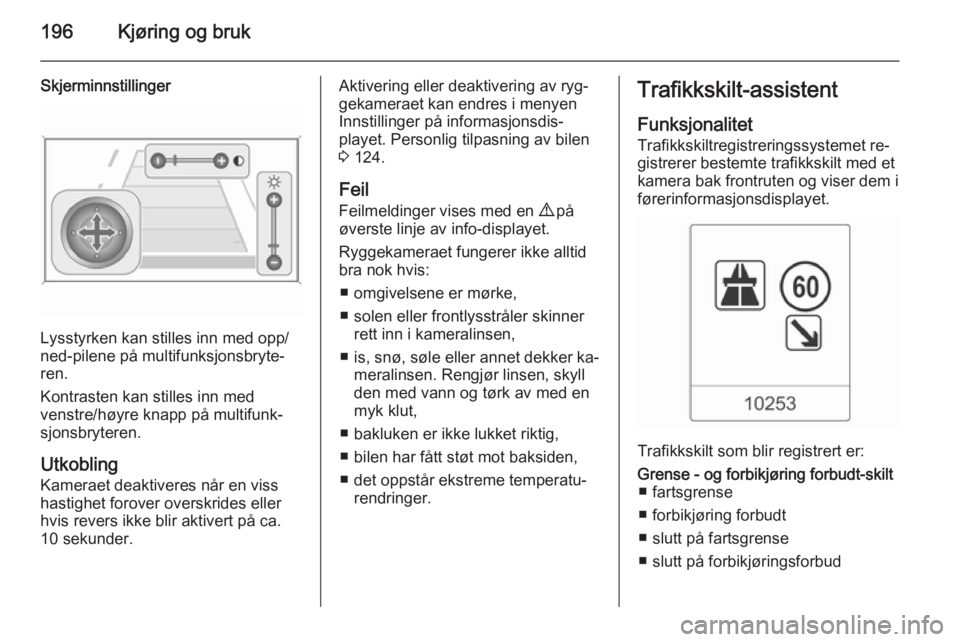

196Kjøring og bruk
Skjerminnstillinger
Lysstyrken kan stilles inn med opp/
ned-pilene på multifunksjonsbryte‐
ren.
Kontrasten kan stilles inn med
venstre/høyre knapp på multifunk‐
sjonsbryteren.
Utkobling
Kameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av ryg‐
gekameraet kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 124.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
■ omgivelsene er mørke,
■ solen eller frontlysstråler skinner rett inn i kameralinsen,
■ is, snø, søle eller annet dekker ka‐ meralinsen. Rengjør linsen, skyll
den med vann og tørk av med en
myk klut,
■ bakluken er ikke lukket riktig,
■ bilen har fått støt mot baksiden,
■ det oppstår ekstreme temperatu‐ rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet re‐
gistrerer bestemte trafikkskilt med et
kamera bak frontruten og viser dem i
førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ■ fartsgrense
■ forbikjøring forbudt
■ slutt på fartsgrense
■ slutt på forbikjøringsforbud

Kjøring og bruk197
Veiskilt
begynner og slutter med:
■ motorveier
■ A-veier
■ barn lekerEkstra skilt ■ ekstra tips om trafikkskilt
■ begrenset tilhengerkjøring
■ fare for glatt vei
■ varsling om snø
■ retningspiler
Fartsskilt vises på førerinformasjons‐ senteret frem til neste fartsskilt eller
slutt på hastighetsgrense registreres, eller opp til en definert tidsutkopling
for skilt.
Kombinasjoner av flere skilter på dis‐
playet er mulig.
Et utropstegn i en ramme angir at det finnes et skilt til, som ikke kan identi‐
fiseres av systemet.
Systemet er aktivert ved hastighet
opp til 200 km/t, avhengig av lysfor‐
holdene. I mørket er systemet aktivt
opp til en hastighet på 160 km/t.
Så snart hastigheten blir lavere enn
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes,
f.eks. ved kjøring inn i en bysone. Den
neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning

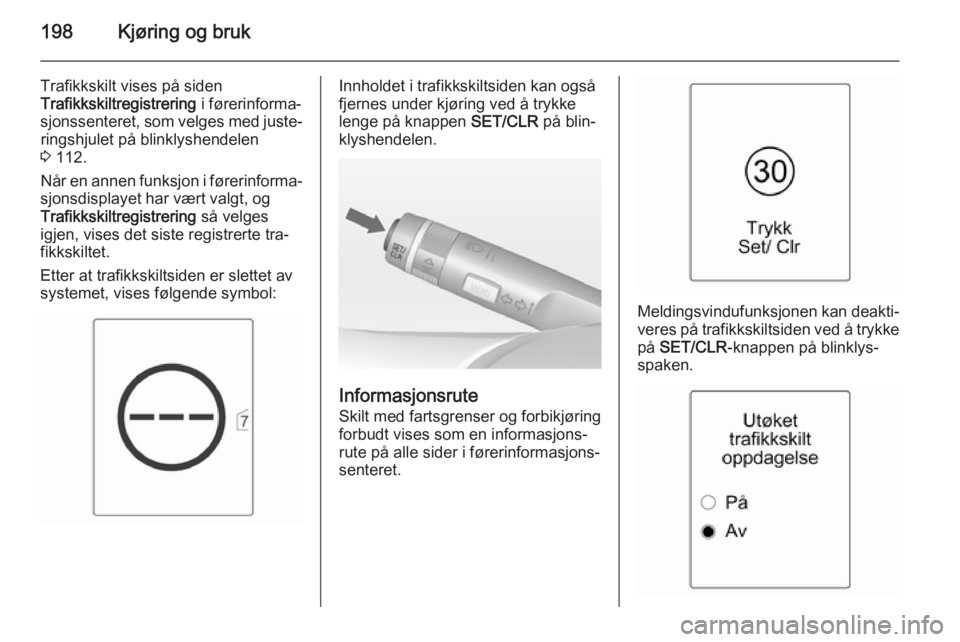

198Kjøring og bruk
Trafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonssenteret, som velges med juste‐ ringshjulet på blinklyshendelen
3 112.
Når en annen funksjon i førerinforma‐
sjonsdisplayet har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.
Etter at trafikkskiltsiden er slettet av systemet, vises følgende symbol:Innholdet i trafikkskiltsiden kan også
fjernes under kjøring ved å trykke
lenge på knappen SET/CLR på blin‐
klyshendelen.
Informasjonsrute
Skilt med fartsgrenser og forbikjøring
forbudt vises som en informasjons‐
rute på alle sider i førerinformasjons‐
senteret.
Meldingsvindufunksjonen kan deakti‐
veres på trafikkskiltsiden ved å trykke
på SET/CLR -knappen på blinklys‐
spaken.
