Îngrijirea autovehiculului249
3. Decuplaţi prin tragere becul dinfişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de semnalizare din faţă
(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

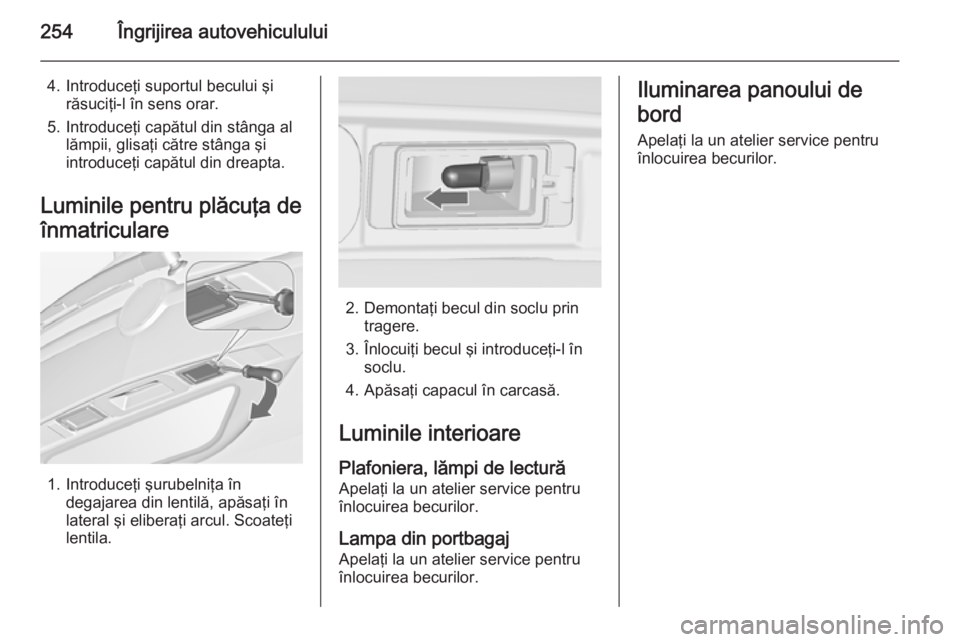

2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Proiectoarele de ceaţă
Aceste becuri sunt accesibile de sub
autovehicul.
Page 252 of 321

250Îngrijirea autovehiculului

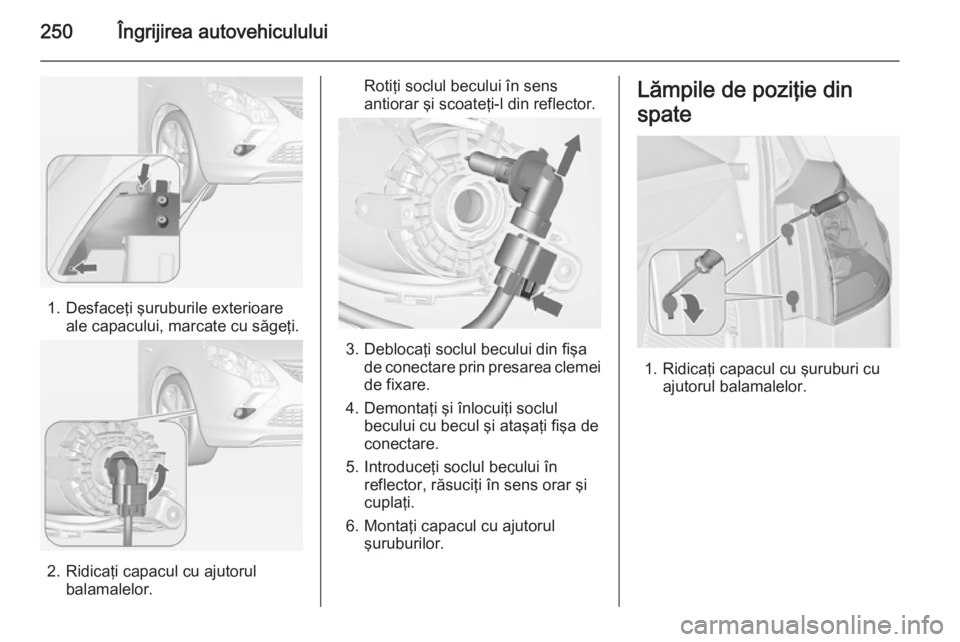

1. Desfaceţi şuruburile exterioareale capacului, marcate cu săgeţi.
2. Ridicaţi capacul cu ajutorul balamalelor.
Rotiţi soclul becului în sens
antiorar şi scoateţi-l din reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
5. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
6. Montaţi capacul cu ajutorul şuruburilor.
Lămpile de poziţie din
spate
1. Ridicaţi capacul cu şuruburi cu ajutorul balamalelor.
Page 253 of 321

Îngrijirea autovehiculului251

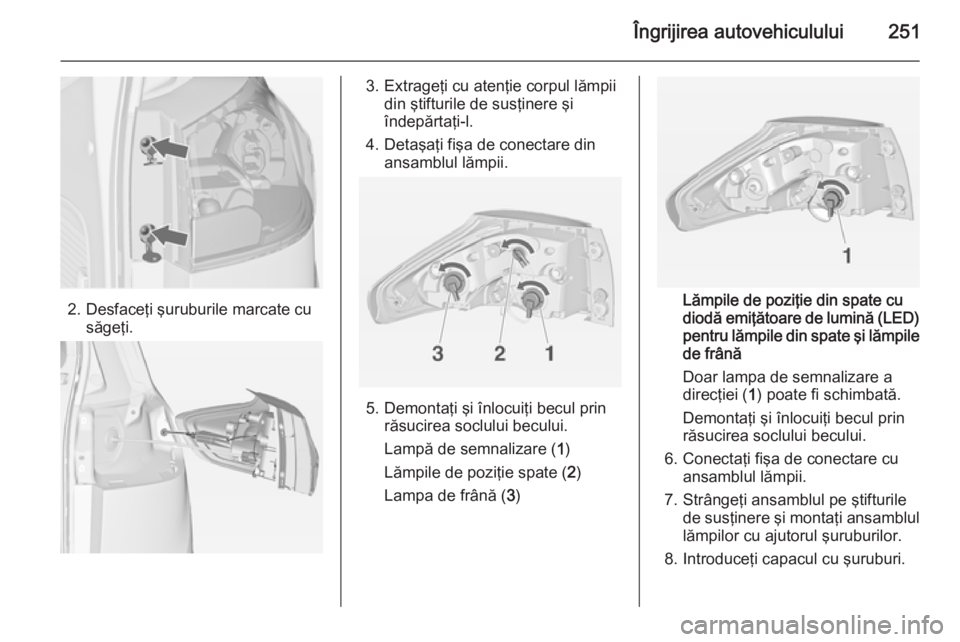

2. Desfaceţi şuruburile marcate cusăgeţi.
3. Extrageţi cu atenţie corpul lămpii din ştifturile de susţinere şi
îndepărtaţi-l.
4. Detaşaţi fişa de conectare din ansamblul lămpii.
5. Demontaţi şi înlocuiţi becul prinrăsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)
Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi schimbată.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare cu ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.
Page 254 of 321

252Îngrijirea autovehiculului
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate Aceste becuri sunt accesibile de sub
autovehicul.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
Page 255 of 321

Îngrijirea autovehiculului253
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi
toate luminile.Lămpile de semnalizare
laterale

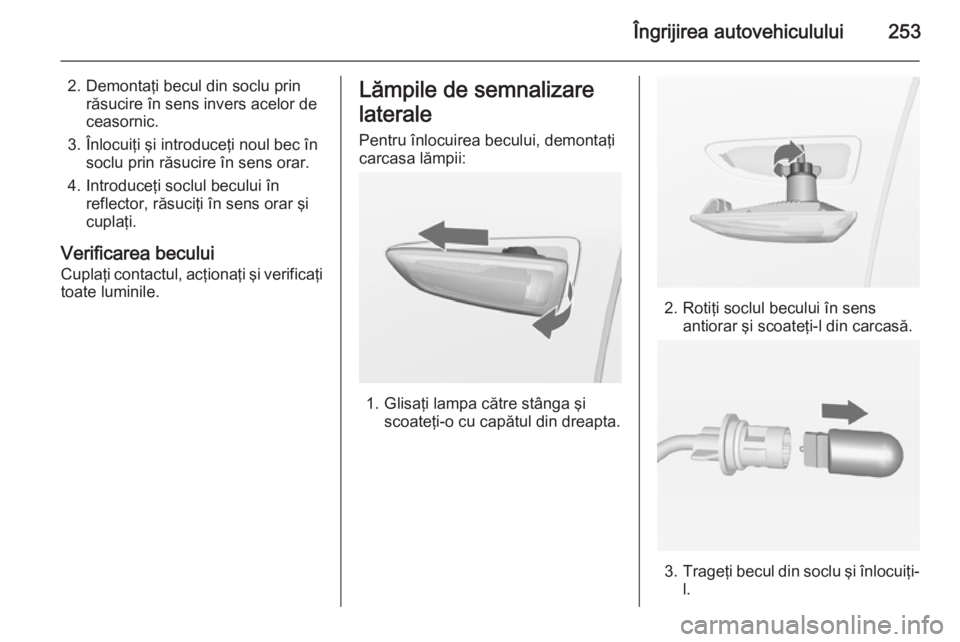

Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3.Trageţi becul din soclu şi înlocuiţi-
l.
Page 256 of 321

254Îngrijirea autovehiculului
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin
tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.
Page 257 of 321

Îngrijirea autovehiculului255Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
Page 258 of 321

256Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.
Page 259 of 321

Îngrijirea autovehiculului257

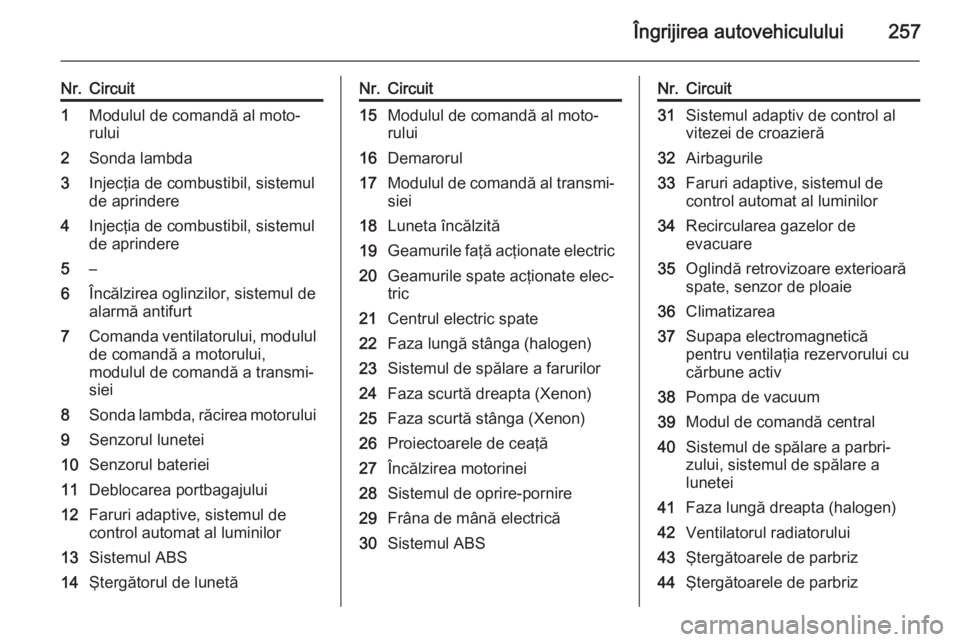

Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor, sistemul de
alarmă antifurt7Comanda ventilatorului, modulul de comandă a motorului,
modulul de comandă a transmi‐
siei8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Sistemul ABS14Ştergătorul de lunetăNr.Circuit15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de oprire-pornire29Frâna de mână electrică30Sistemul ABSNr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Oglindă retrovizoare exterioară
spate, senzor de ploaie36Climatizarea37Supapa electromagnetică
pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modul de comandă central40Sistemul de spălare a parbri‐
zului, sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbriz
Page 260 of 321

258Îngrijirea autovehiculului

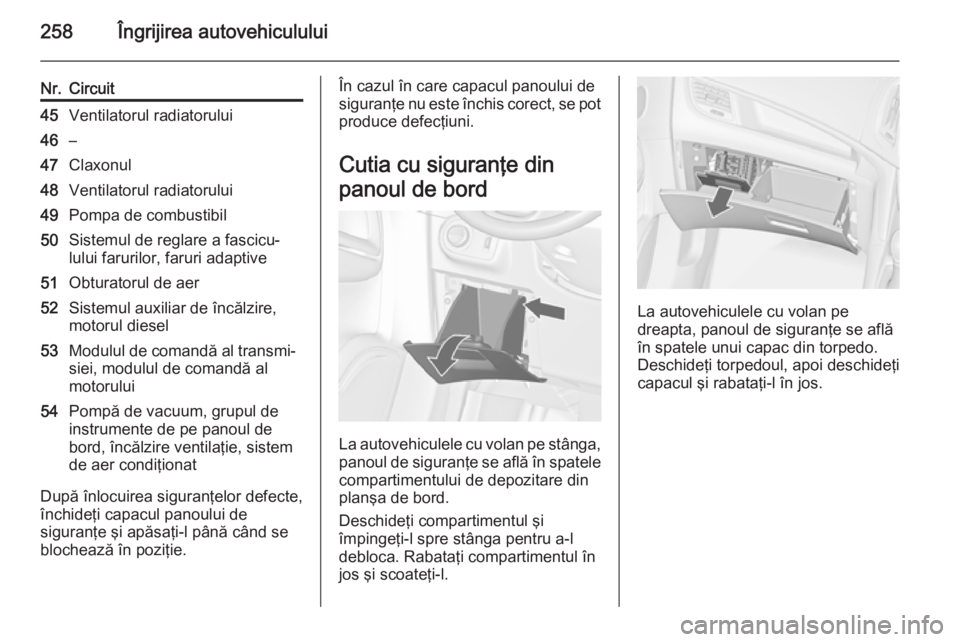

Nr.Circuit45Ventilatorul radiatorului46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord

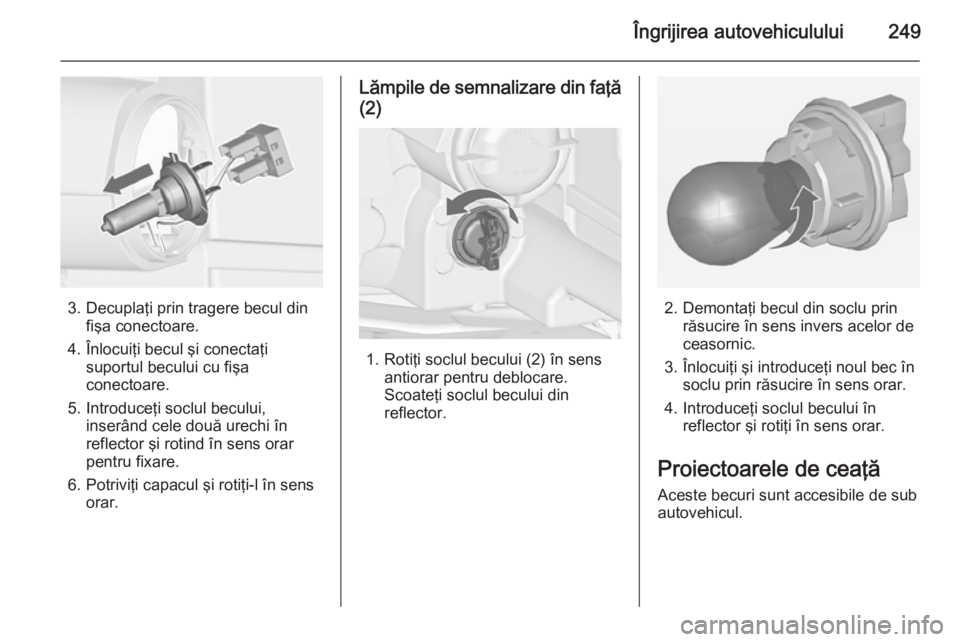

La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.
