Îngrijirea autovehiculului259

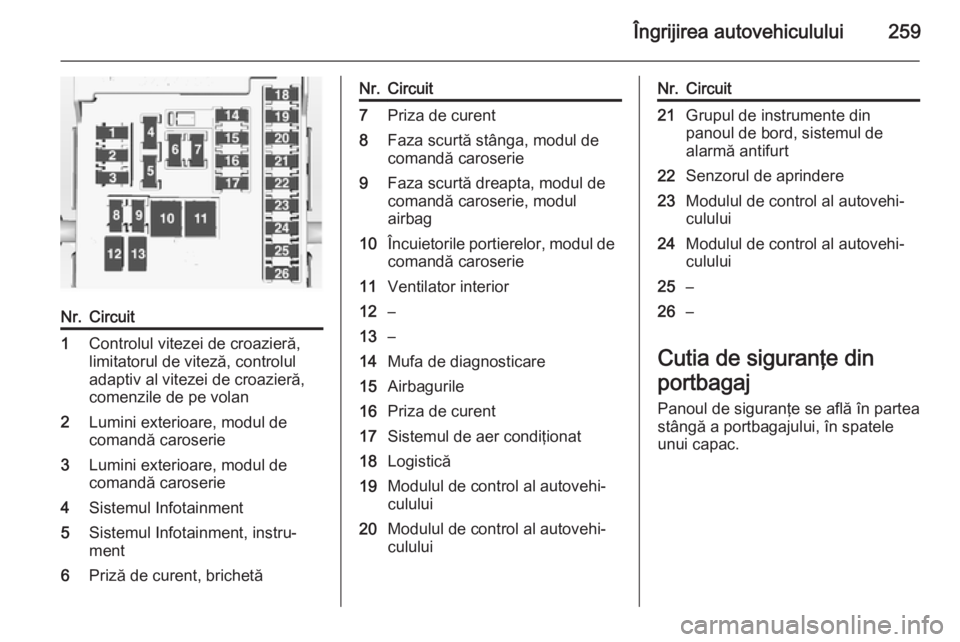

Nr.Circuit1Controlul vitezei de croazieră,
limitatorul de viteză, controlul
adaptiv al vitezei de croazieră,
comenzile de pe volan2Lumini exterioare, modul de
comandă caroserie3Lumini exterioare, modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetăNr.Circuit7Priza de curent8Faza scurtă stânga, modul de
comandă caroserie9Faza scurtă dreapta, modul de
comandă caroserie, modul
airbag10Încuietorile portierelor, modul de
comandă caroserie11Ventilator interior12–13–14Mufa de diagnosticare15Airbagurile16Priza de curent17Sistemul de aer condiţionat18Logistică19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
cululuiNr.Circuit21Grupul de instrumente din
panoul de bord, sistemul de
alarmă antifurt22Senzorul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–
Cutia de siguranţe din
portbagaj Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Page 262 of 321

260Îngrijirea autovehiculului
Luaţi capacul.
Dacă este echipat cu setul pentru
depanarea anvelopelor, demontaţi
întreaga cutie.
Atribuirea siguranţelorNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8–9Sistem de reducere catalitică
selectivă10Senzor de oxid de azot11Modulul pentru remorcă, priza
pentru remorcă12Modulul pentru remorcă13Priza pentru remorcă14–15–16Oglinda interioară, camera video retrovizoare
Page 263 of 321

Îngrijirea autovehiculului261
Nr.Circuit17Priza de curent18–19Încălzirea volanului20Parasolarul21Scaunele faţă încălzite22–23–24Sistem de reducere catalitică
selectivă25–26–27–28–29–30–31–32Sistemul activ de amortizare,
sistemul de avertizare la
părăsirea benzii de rulareTrusa de scule
Uneltele
Unele unelte, inelul de tractare şi
(numai la autovehiculele cu roată de
rezervă) echipamentul de ridicare a autovehiculului sunt amplasate în
compartimentul de depozitare din
podeaua portbagajului.
Deschideţi capacul din partea din faţă
a hayonului.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Page 264 of 321

262Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)16=Diametru jantă, în inci95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/hAnvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 304.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Page 265 of 321

Îngrijirea autovehiculului263
Presiunea ECO în anvelope serveştepentru obţinerea celui mai scăzutconsum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 294.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 304.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 123.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope (TPMS) verifică
presiunea tuturor celor patru roţi o
dată pe minut atunci când viteza
autovehiculului depăşeşte o anumită
limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de
şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Page 266 of 321

264Îngrijirea autovehiculului
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer (DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer
(DIC).O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 120.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 304.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service.
După umflare, poate fi necesar să parcurgeţi o anumită distanţă pentru
actualizarea valorilor presiunii în
Page 267 of 321

Îngrijirea autovehiculului265
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 129.
Dacă trebuie redusă sau crescută presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitateasistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 304 şi selectaţi setarea relevantă
din meniul Tire Load (Sarcină pe
anvelope) din Centrul de informaţii
pentru şofer (DIC), Vehicle
Information Menu (Meniu informaţii
autovehicul) 3 123.
Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Procesul de asociere a
senzorului TPMS
Fiecare senzor TPMS are un cod unic
de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a anvelopei/roţii după rotirea
anvelopelor sau schimbarea setului complet de roţi şi dacă au fost înlocuiţi
unul sau mai mulţi senzori TPMS.
Page 268 of 321

266Îngrijirea autovehiculului
Procesul de asociere a senzorului
TPMS trebuie de asemenea realizat
după înlocuirea unei anvelope de
rezervă cu o anvelopă de drum care
conţine senzorul TPMS.
Lampa de defecţiuni şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere. Senzorii sunt asociaţi cu poziţiile
anvelopei/roţii, cu ajutorul unei unelte de rememorare TPMS, în următoareaordine: anvelopa faţă din partea
stângă, anvelopa faţă din partea
dreaptă, anvelopa spate din partea
dreaptă şi anvelopa spate din partea
stângă. Lumina de semnalizare din
poziţia activă în prezent rămâne
aprinsă până când senzorul
corespunde.
Consultaţi atelierul de service pentru reparare sau pentru achiziţionarea unui instrument de rememorare. Aveţi
la dispoziţie două minute pentru a
potrivi prima poziţie a anvelopei/roţii
şi cinci minute în total pentru a potrivi
toate cele patru poziţii anvelopă/
roată. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.Procesul de asociere a senzorului
TPMS este:
1. Aplicaţi frâna de mână; la autovehiculele cu transmisie
automată, treceţi maneta
selectorului de viteze la P.
2. Cuplaţi contactul.
3. Folosiţi butonul MENU de pe
maneta de semnalizare a direcţiei
pentru a selecta Vehicle
Information Menu (Meniu informaţii autovehicul) din Centrul
de informaţii pentru şofer (DIC).
4. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
5. Apăsaţi butonul SET/CLR pentru
a începe procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj care solicită acceptarea
procesului.
6. Apăsaţi din nou butonul SET/CLR pentru confirmarea
selecţiei. Claxonul sună de două
ori pentru a semnaliza că
receptorul se află în modul
rememorare.7. Începeţi cu anvelopa faţă de pe partea stângă.
8. Aşezaţi instrumentul de reprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru
activarea senzorului TPMS. Un
ţârâit de claxon confirmă
potrivirea codului de identificare a senzorului cu această poziţie a
anvelopei şi a roţii.
9. Procedaţi similar cu anvelopa faţă
din dreapta şi repetaţi procedura
la pasul 8.
10. Procedaţi similar cu anvelopa spate din dreapta şi repetaţi
procedura la pasul 8.
11. Procedaţi similar pentru anvelopa
spate din stânga şi repetaţi
procedura la pasul 8. Claxonul
sună de două ori pentru a indica
potrivirea codului de identificare al
senzorului cu anvelopa spate din
stânga şi că procesul de potrivire
a senzorului TPMS nu mai este
activ.
12. Decuplaţi contactul.
Page 269 of 321

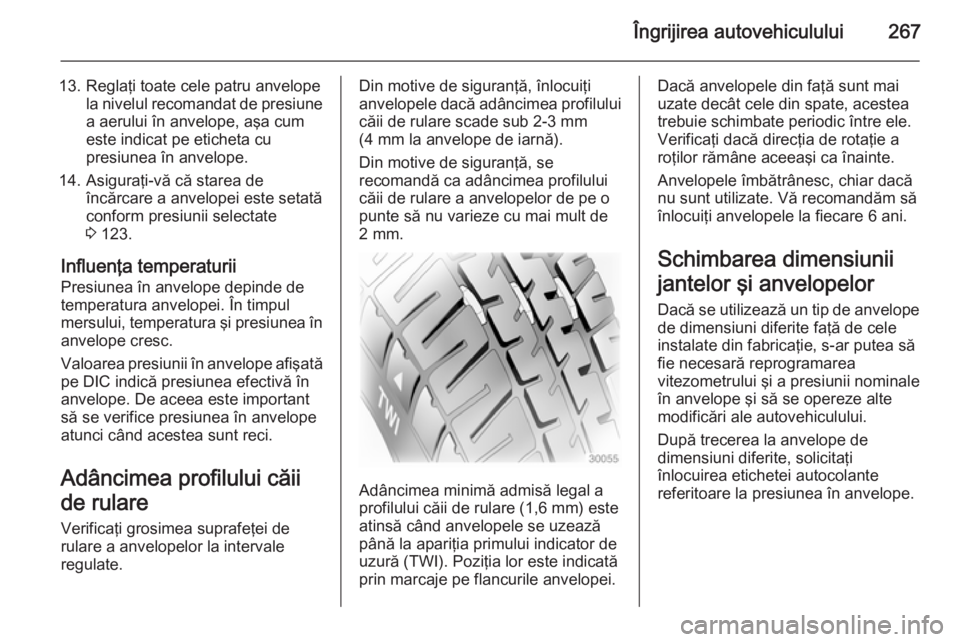

Îngrijirea autovehiculului267
13. Reglaţi toate cele patru anvelopela nivelul recomandat de presiune
a aerului în anvelope, aşa cum
este indicat pe eticheta cu
presiunea în anvelope.
14. Asiguraţi-vă că starea de încărcare a anvelopei este setatăconform presiunii selectate
3 123.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valoarea presiunii în anvelope afişată pe DIC indică presiunea efectivă înanvelope. De aceea este importantsă se verifice presiunea în anvelope
atunci când acestea sunt reci.
Adâncimea profilului căii
de rulare Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub 2-3 mm (4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.
Page 270 of 321

268Îngrijirea autovehiculului9Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabricant pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.
9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: La
folosirea piuliţelor pentru blocarea
roţilor, capacele de roţi ar putea să nu fie fixate pe jantele din oţel.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea 215/60 R 16 şi 225/50 R 17.
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare pot fi reparate cu ajutorul
setului pentru depanarea
anvelopelor.
