OPEL ZAFIRA C 2015 Manual de utilizare (in Romanian)

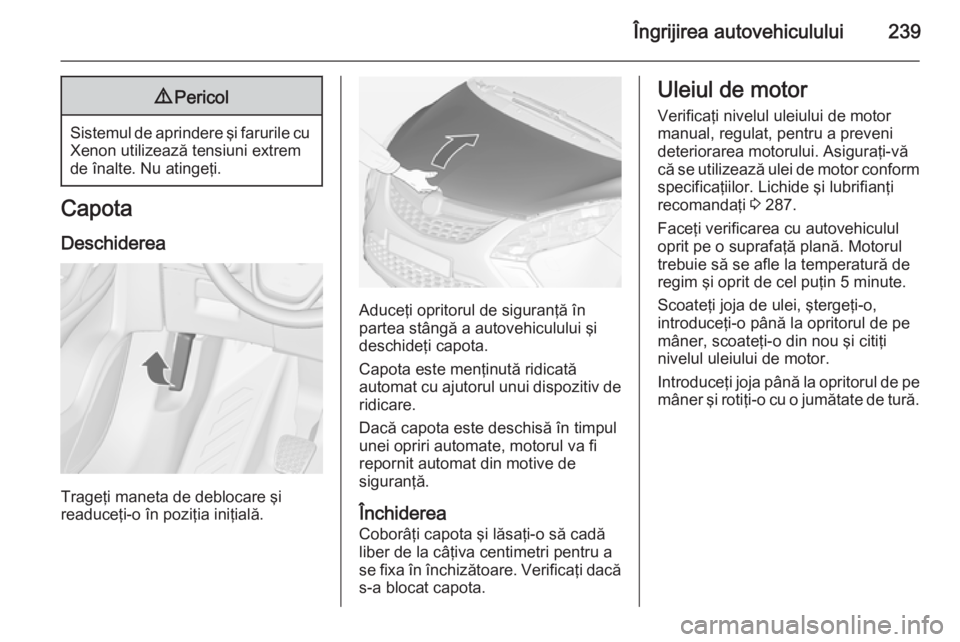

Îngrijirea autovehiculului2399Pericol
Sistemul de aprindere şi farurile cu
Xenon utilizează tensiuni extrem
de înalte. Nu atingeţi.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
Aduceţi opritorul de siguranţă în
partea stângă a autovehiculului şi
deschideţi capota.
Capota este menţinută ridicată
automat cu ajutorul unui dispozitiv de
ridicare.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Închiderea Coborâţi capota şi lăsaţi-o să cadă
liber de la câţiva centimetri pentru a
se fixa în închizătoare. Verificaţi dacă
s-a blocat capota.
Uleiul de motor
Verificaţi nivelul uleiului de motor
manual, regulat, pentru a preveni
deteriorarea motorului. Asiguraţi-vă
că se utilizează ulei de motor conform
specificaţiilor. Lichide şi lubrifianţi
recomandaţi 3 287.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul
trebuie să se afle la temperatură de regim şi oprit de cel puţin 5 minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe
mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.
Introduceţi joja până la opritorul de pe mâner şi rotiţi-o cu o jumătate de tură.

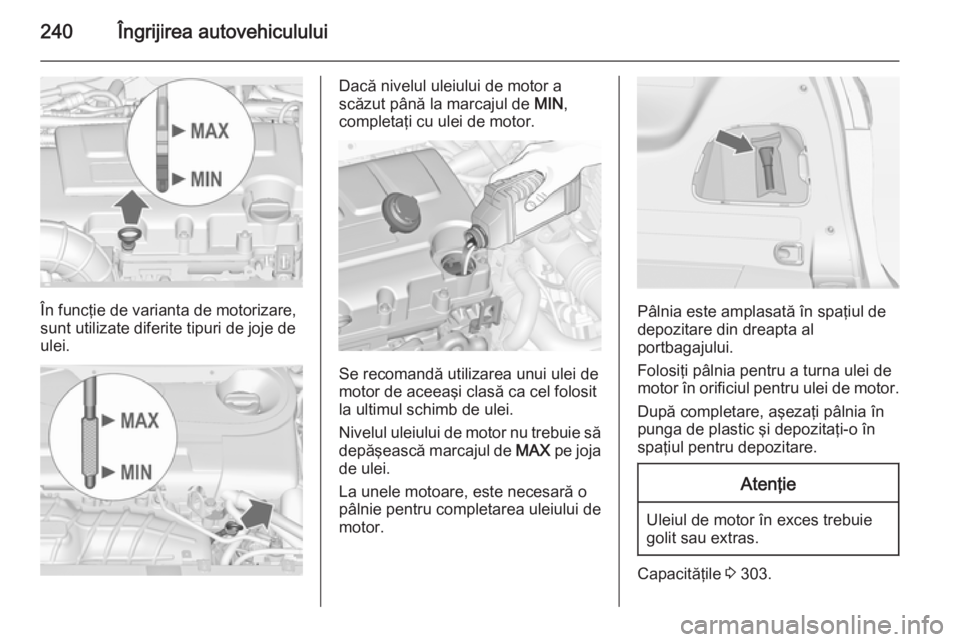

240Îngrijirea autovehiculului
În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.
Dacă nivelul uleiului de motor a
scăzut până la marcajul de MIN,
completaţi cu ulei de motor.
Se recomandă utilizarea unui ulei de
motor de aceeaşi clasă ca cel folosit
la ultimul schimb de ulei.
Nivelul uleiului de motor nu trebuie să depăşească marcajul de MAX pe joja
de ulei.
La unele motoare, este necesară o
pâlnie pentru completarea uleiului de
motor.
Pâlnia este amplasată în spaţiul de
depozitare din dreapta al
portbagajului.
Folosiţi pâlnia pentru a turna ulei de
motor în orificiul pentru ulei de motor.
După completare, aşezaţi pâlnia în
punga de plastic şi depozitaţi-o în
spaţiul pentru depozitare.
Atenţie
Uleiul de motor în exces trebuie golit sau extras.
Capacităţile 3 303.

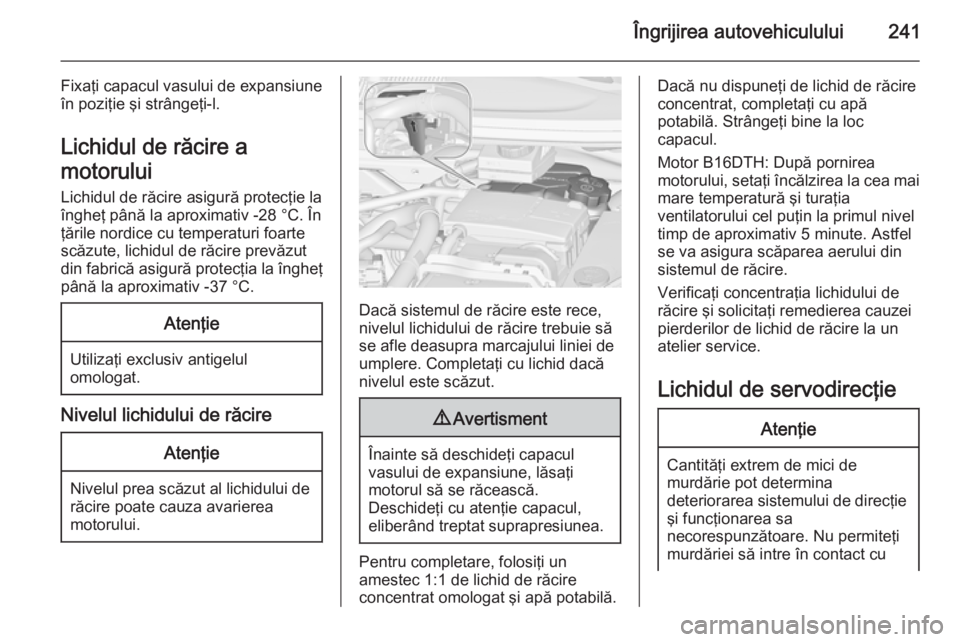

Îngrijirea autovehiculului241
Fixaţi capacul vasului de expansiune
în poziţie şi strângeţi-l.
Lichidul de răcire a
motorului Lichidul de răcire asigură protecţie la
îngheţ până la aproximativ -28 °C. În
ţările nordice cu temperaturi foarte
scăzute, lichidul de răcire prevăzut
din fabrică asigură protecţia la îngheţ
până la aproximativ -37 °C.Atenţie
Utilizaţi exclusiv antigelul omologat.
Nivelul lichidului de răcire
Atenţie
Nivelul prea scăzut al lichidului de
răcire poate cauza avarierea
motorului.
Dacă sistemul de răcire este rece, nivelul lichidului de răcire trebuie să
se afle deasupra marcajului liniei de
umplere. Completaţi cu lichid dacă
nivelul este scăzut.
9 Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Pentru completare, folosiţi un
amestec 1:1 de lichid de răcire
concentrat omologat şi apă potabilă.
Dacă nu dispuneţi de lichid de răcire
concentrat, completaţi cu apă
potabilă. Strângeţi bine la loc
capacul.
Motor B16DTH: După pornirea
motorului, setaţi încălzirea la cea mai mare temperatură şi turaţia
ventilatorului cel puţin la primul nivel
timp de aproximativ 5 minute. Astfel
se va asigura scăparea aerului din
sistemul de răcire.
Verificaţi concentraţia lichidului de
răcire şi solicitaţi remedierea cauzei
pierderilor de lichid de răcire la un
atelier service.
Lichidul de servodirecţieAtenţie
Cantităţi extrem de mici de
murdărie pot determina
deteriorarea sistemului de direcţie şi funcţionarea sa
necorespunzătoare. Nu permiteţi
murdăriei să intre în contact cu

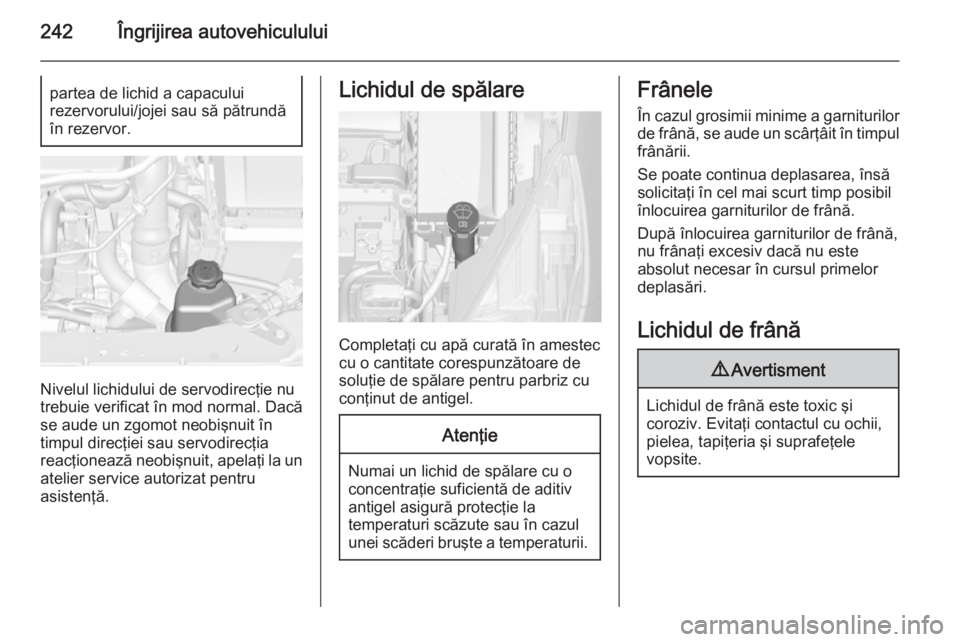

242Îngrijirea autovehicululuipartea de lichid a capacului
rezervorului/jojei sau să pătrundă
în rezervor.
Nivelul lichidului de servodirecţie nu
trebuie verificat în mod normal. Dacă
se aude un zgomot neobişnuit în
timpul direcţiei sau servodirecţia
reacţionează neobişnuit, apelaţi la un atelier service autorizat pentru
asistenţă.
Lichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz cu
conţinut de antigel.
Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Frânele
În cazul grosimii minime a garniturilor
de frână, se aude un scârţâit în timpul
frânării.
Se poate continua deplasarea, însă
solicitaţi în cel mai scurt timp posibil
înlocuirea garniturilor de frână.
După înlocuirea garniturilor de frână, nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.
Lichidul de frână9 Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.

Îngrijirea autovehiculului243

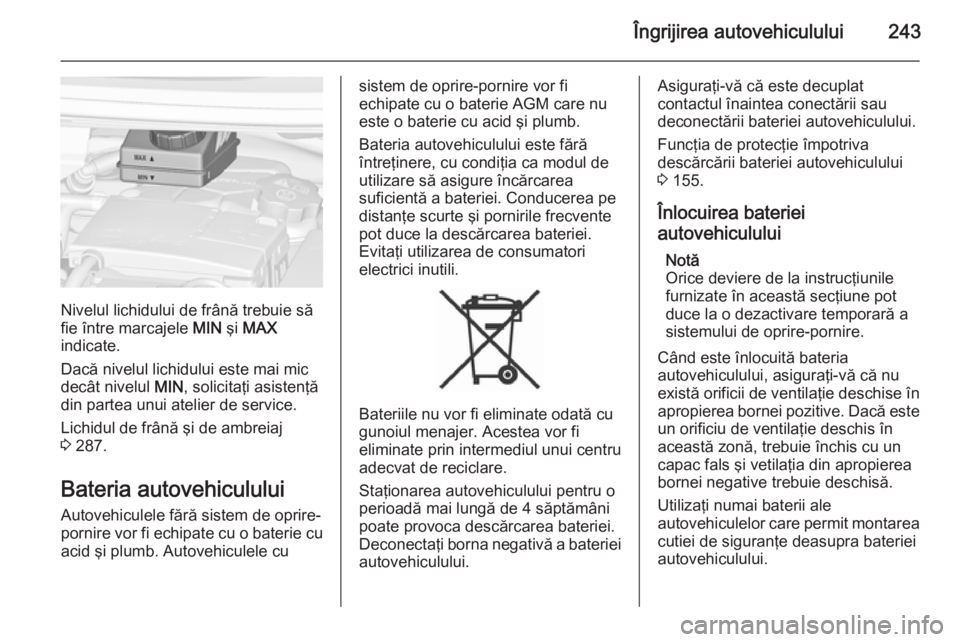

Nivelul lichidului de frână trebuie să
fie între marcajele MIN şi MAX
indicate.
Dacă nivelul lichidului este mai mic
decât nivelul MIN, solicitaţi asistenţă
din partea unui atelier de service.
Lichidul de frână şi de ambreiaj
3 287.
Bateria autovehiculului Autovehiculele fără sistem de oprire-
pornire vor fi echipate cu o baterie cu
acid şi plumb. Autovehiculele cu
sistem de oprire-pornire vor fi
echipate cu o baterie AGM care nu este o baterie cu acid şi plumb.
Bateria autovehiculului este fără
întreţinere, cu condiţia ca modul de
utilizare să asigure încărcarea
suficientă a bateriei. Conducerea pe
distanţe scurte şi pornirile frecvente
pot duce la descărcarea bateriei.
Evitaţi utilizarea de consumatori
electrici inutili.
Bateriile nu vor fi eliminate odată cu
gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Staţionarea autovehiculului pentru o
perioadă mai lungă de 4 săptămâni
poate provoca descărcarea bateriei.
Deconectaţi borna negativă a bateriei
autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării bateriei autovehiculului
3 155.
Înlocuirea bateriei
autovehiculului
Notă
Orice deviere de la instrucţiunile
furnizate în această secţiune pot
duce la o dezactivare temporară a
sistemului de oprire-pornire.
Când este înlocuită bateria
autovehiculului, asiguraţi-vă că nu
există orificii de ventilaţie deschise în apropierea bornei pozitive. Dacă este
un orificiu de ventilaţie deschis în
această zonă, trebuie închis cu un
capac fals şi vetilaţia din apropierea
bornei negative trebuie deschisă.
Utilizaţi numai baterii ale
autovehiculelor care permit montarea
cutiei de siguranţe deasupra bateriei
autovehiculului.

244Îngrijirea autovehiculului
La autovehiculele cu sistem start/
stop, asiguraţi-vă că bateria AGM (cu
covor de sticlă absorbantă) este
înlocuită cu o baterie AGM.
O baterie AGM poate fi identificată cu
ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
pentru autovehicul originală Opel.
Notă
Utilizarea unei baterii a
autovehiculului AGM diferite de
bateria originală Opel poate duce la
o performanţă mai redusă a
sistemului de oprire-pornire.
Vă recomandăm să înlocuiţi bateria
autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 169.
Încărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria autovehiculului se
poate deteriora.
Pornirea asistată 3 278.
Etichetă de avertizare
Semnificaţia simbolurilor:
■ Fără scântei, flacără deschisă sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.

Îngrijirea autovehiculului245
■ Vezi Manualul utilizatorului pentruinformaţii suplimentare.
■ În apropierea bateriei autovehiculului poate exista gazexploziv.

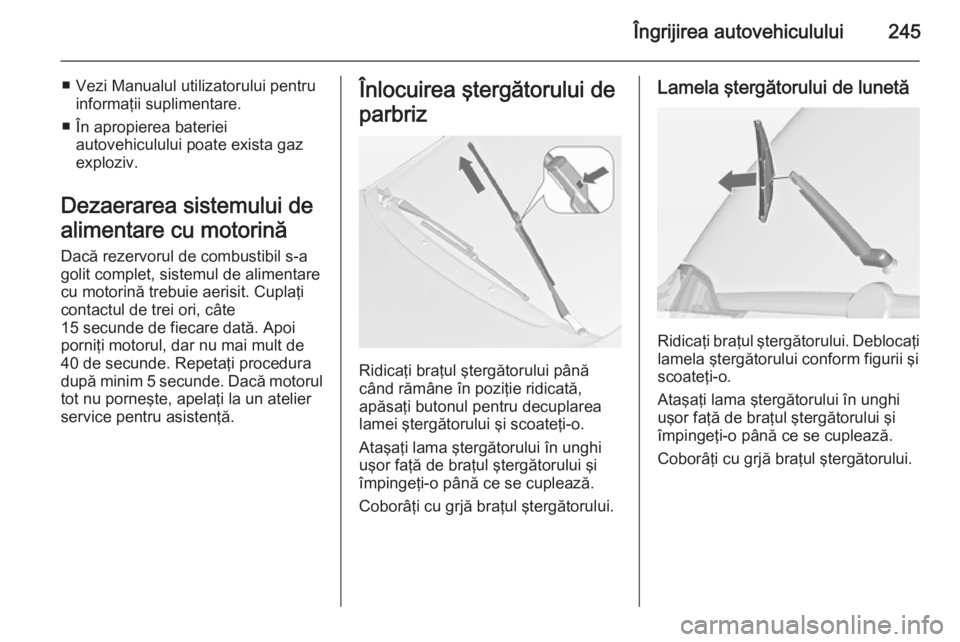

Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit complet, sistemul de alimentare cu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi procedura după minim 5 secunde. Dacă motorul
tot nu porneşte, apelaţi la un atelier
service pentru asistenţă.Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.

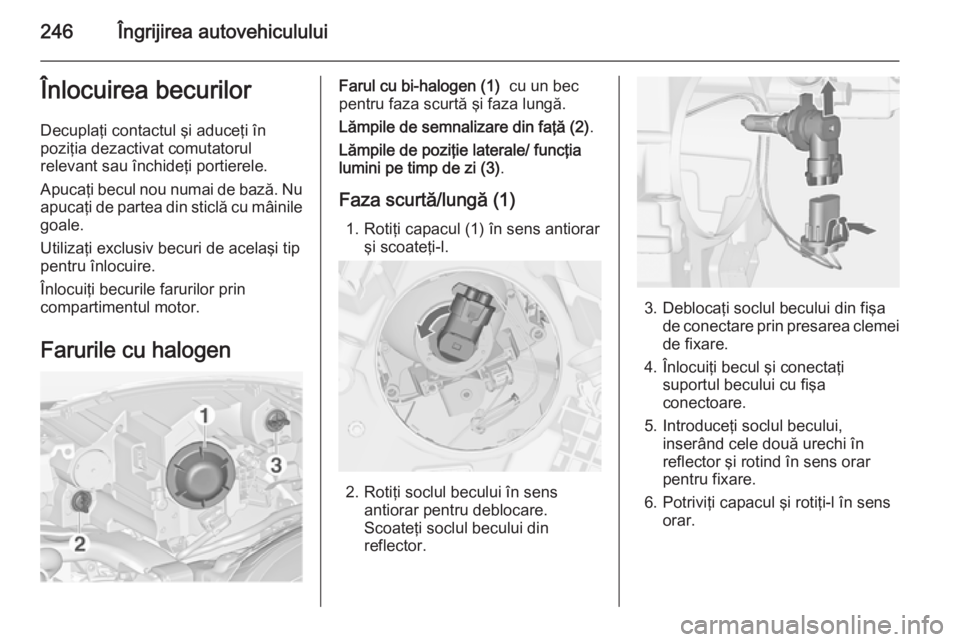

246Îngrijirea autovehicululuiÎnlocuirea becurilorDecuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Farurile cu halogenFarul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de semnalizare din faţă (2) .
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3) .
Faza scurtă/lungă (1) 1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului247
Lămpile de semnalizare din faţă(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (3)
1. Rotiţi soclul becului (3) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

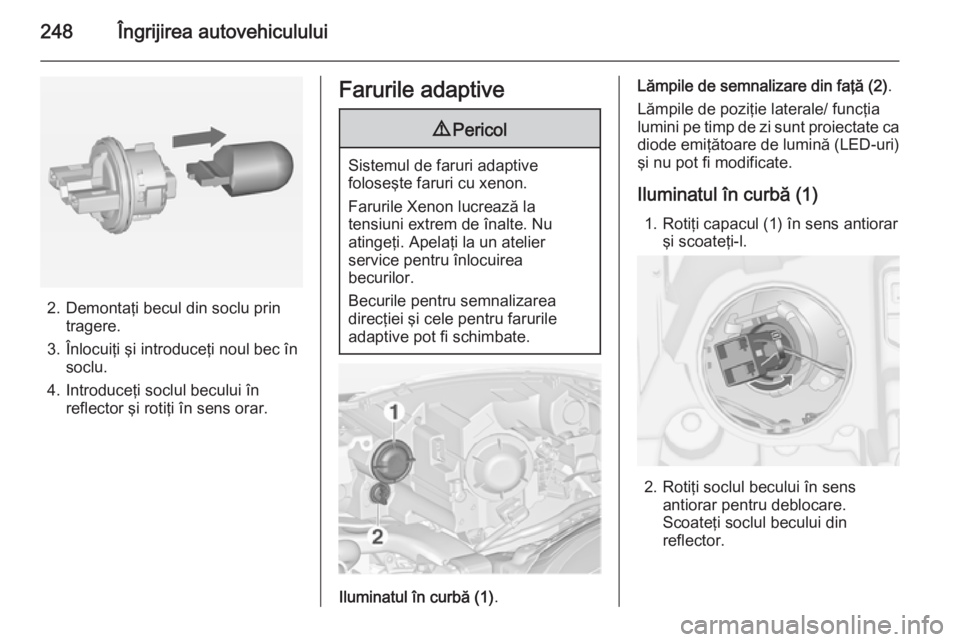

248Îngrijirea autovehiculului
2. Demontaţi becul din soclu printragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Iluminatul în curbă (1) .
Lămpile de semnalizare din faţă (2) .
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi sunt proiectate ca diode emiţătoare de lumină (LED-uri)
şi nu pot fi modificate.
Iluminatul în curbă (1) 1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
