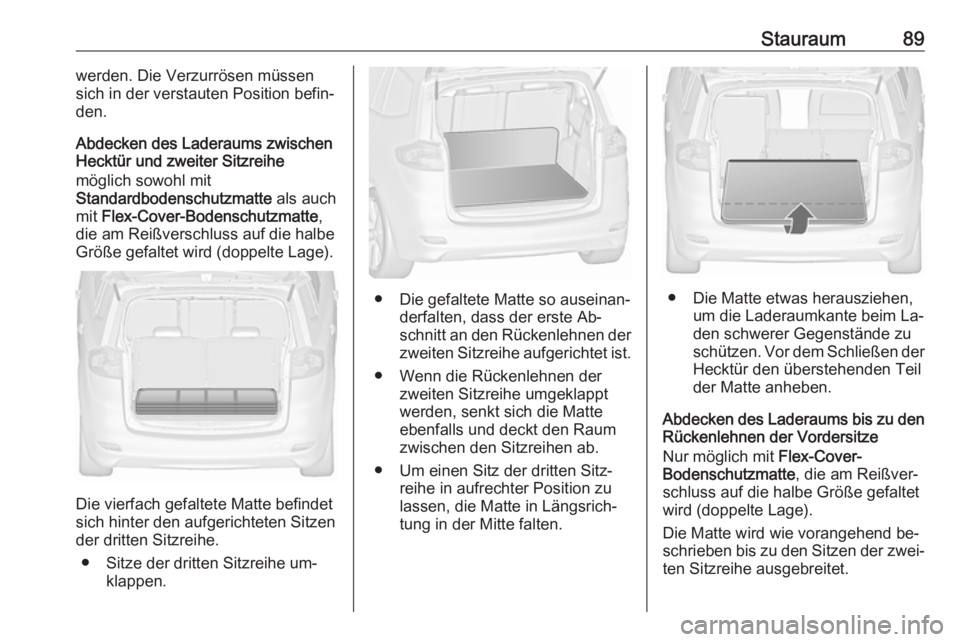

Stauraum89werden. Die Verzurrösen müssen
sich in der verstauten Position befin‐
den.
Abdecken des Laderaums zwischen
Hecktür und zweiter Sitzreihe
möglich sowohl mit
Standardbodenschutzmatte als auch
mit Flex-Cover-Bodenschutzmatte ,
die am Reißverschluss auf die halbe
Größe gefaltet wird (doppelte Lage).
Die vierfach gefaltete Matte befindet
sich hinter den aufgerichteten Sitzen
der dritten Sitzreihe.
● Sitze der dritten Sitzreihe um‐ klappen.
● Die gefaltete Matte so auseinan‐ derfalten, dass der erste Ab‐
schnitt an den Rückenlehnen der zweiten Sitzreihe aufgerichtet ist.
● Wenn die Rückenlehnen der zweiten Sitzreihe umgeklappt
werden, senkt sich die Matte
ebenfalls und deckt den Raum
zwischen den Sitzreihen ab.
● Um einen Sitz der dritten Sitz‐ reihe in aufrechter Position zu
lassen, die Matte in Längsrich‐
tung in der Mitte falten.● Die Matte etwas herausziehen, um die Laderaumkante beim La‐
den schwerer Gegenstände zu
schützen. Vor dem Schließen der
Hecktür den überstehenden Teil
der Matte anheben.
Abdecken des Laderaums bis zu den
Rückenlehnen der Vordersitze
Nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet wird (doppelte Lage).
Die Matte wird wie vorangehend be‐
schrieben bis zu den Sitzen der zwei‐
ten Sitzreihe ausgebreitet.

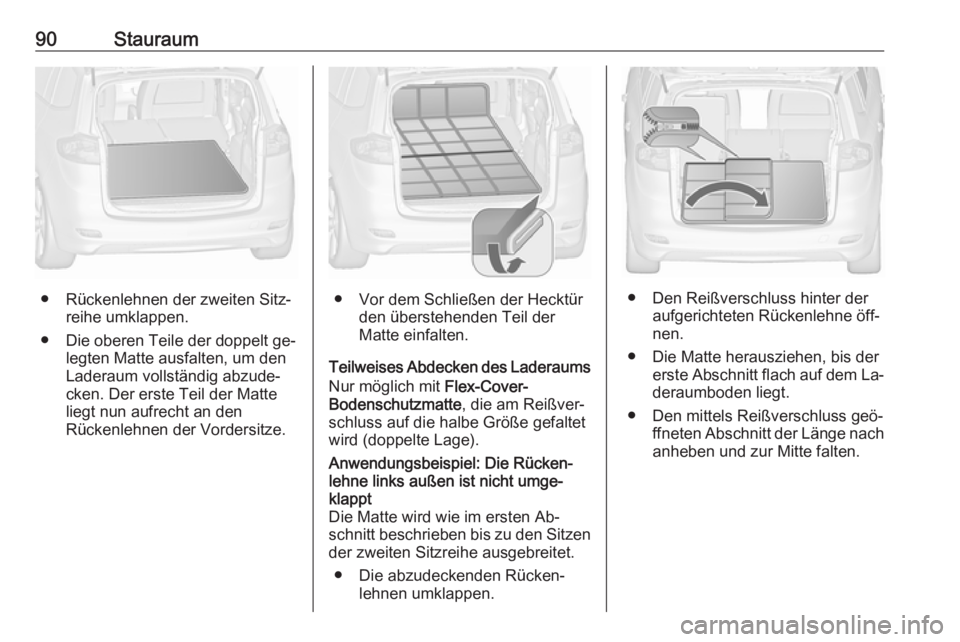

90Stauraum
● Rückenlehnen der zweiten Sitz‐reihe umklappen.
● Die oberen Teile der doppelt ge‐ legten Matte ausfalten, um den
Laderaum vollständig abzude‐
cken. Der erste Teil der Matte
liegt nun aufrecht an den
Rückenlehnen der Vordersitze.● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Teilweises Abdecken des Laderaums Nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet
wird (doppelte Lage).
Anwendungsbeispiel: Die Rücken‐
lehne links außen ist nicht umge‐
klappt
Die Matte wird wie im ersten Ab‐
schnitt beschrieben bis zu den Sitzen
der zweiten Sitzreihe ausgebreitet.
● Die abzudeckenden Rücken‐ lehnen umklappen.
● Den Reißverschluss hinter deraufgerichteten Rückenlehne öff‐nen.
● Die Matte herausziehen, bis der erste Abschnitt flach auf dem La‐
deraumboden liegt.
● Den mittels Reißverschluss geö‐ ffneten Abschnitt der Länge nach
anheben und zur Mitte falten.

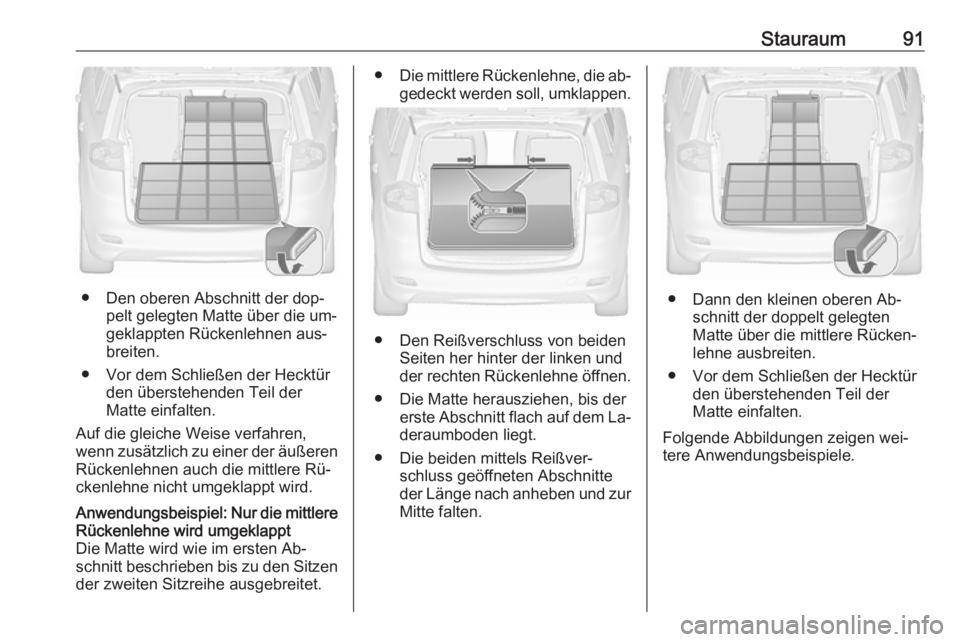

Stauraum91
● Den oberen Abschnitt der dop‐pelt gelegten Matte über die um‐
geklappten Rückenlehnen aus‐
breiten.
● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Auf die gleiche Weise verfahren,
wenn zusätzlich zu einer der äußeren
Rückenlehnen auch die mittlere Rü‐
ckenlehne nicht umgeklappt wird.
Anwendungsbeispiel : Nur die mittlere
Rückenlehne wird umgeklappt
Die Matte wird wie im ersten Ab‐
schnitt beschrieben bis zu den Sitzen der zweiten Sitzreihe ausgebreitet.● Die mittlere Rückenlehne, die ab‐
gedeckt werden soll, umklappen.
● Den Reißverschluss von beiden Seiten her hinter der linken und
der rechten Rückenlehne öffnen.
● Die Matte herausziehen, bis der erste Abschnitt flach auf dem La‐deraumboden liegt.
● Die beiden mittels Reißver‐ schluss geöffneten Abschnitte
der Länge nach anheben und zur
Mitte falten.
● Dann den kleinen oberen Ab‐ schnitt der doppelt gelegten
Matte über die mittlere Rücken‐
lehne ausbreiten.
● Vor dem Schließen der Hecktür den überstehenden Teil der
Matte einfalten.
Folgende Abbildungen zeigen wei‐
tere Anwendungsbeispiele.

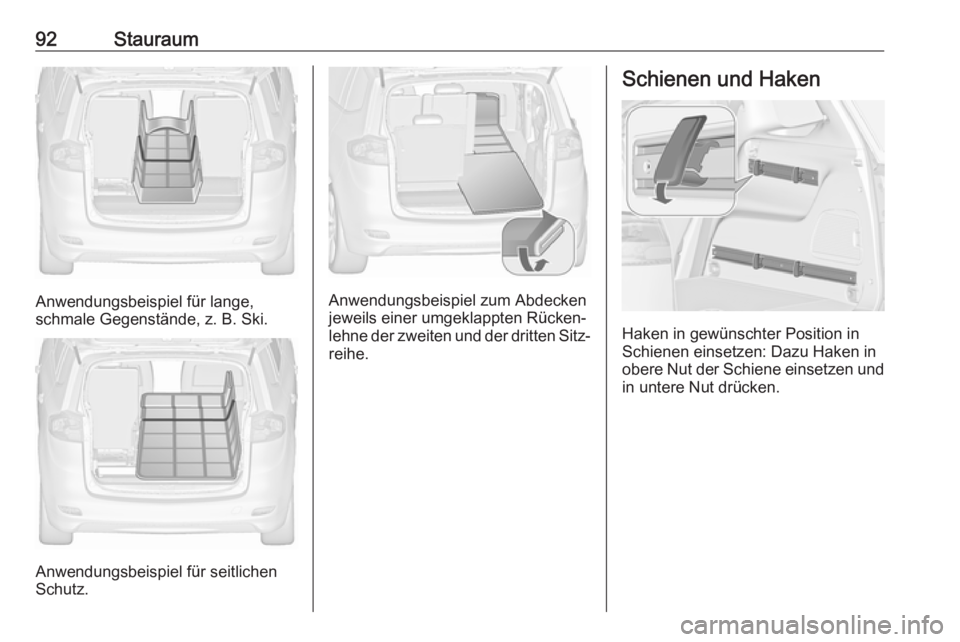

92Stauraum
Anwendungsbeispiel für lange,
schmale Gegenstände, z. B. Ski.
Anwendungsbeispiel für seitlichen
Schutz.
Anwendungsbeispiel zum Abdecken
jeweils einer umgeklappten Rücken‐
lehne der zweiten und der dritten Sitz‐ reihe.
Schienen und Haken
Haken in gewünschter Position in
Schienen einsetzen: Dazu Haken in
obere Nut der Schiene einsetzen und
in untere Nut drücken.

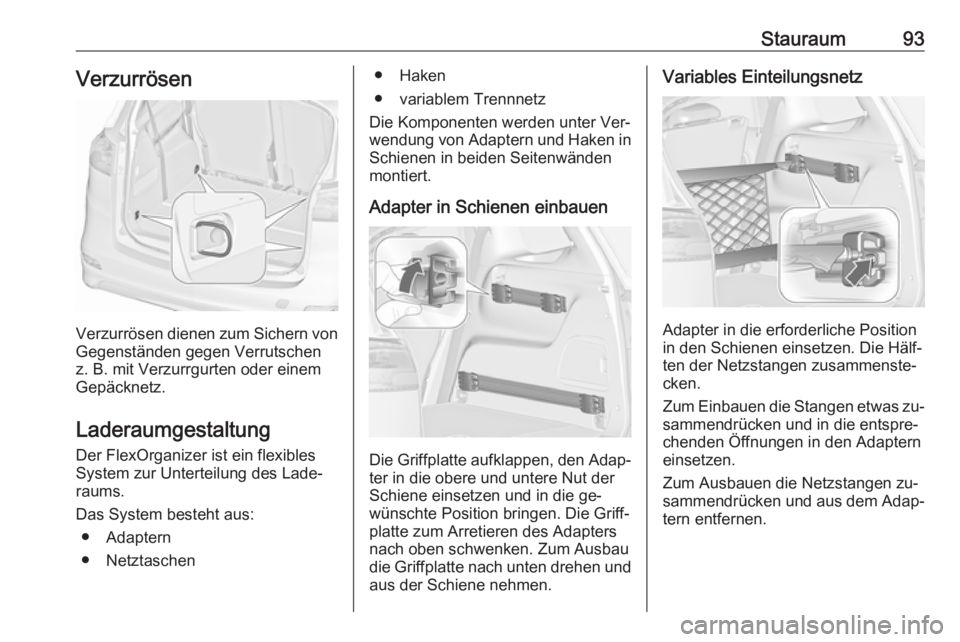

Stauraum93Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus:
● Adaptern
● Netztaschen
● Haken
● variablem Trennnetz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in
Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.

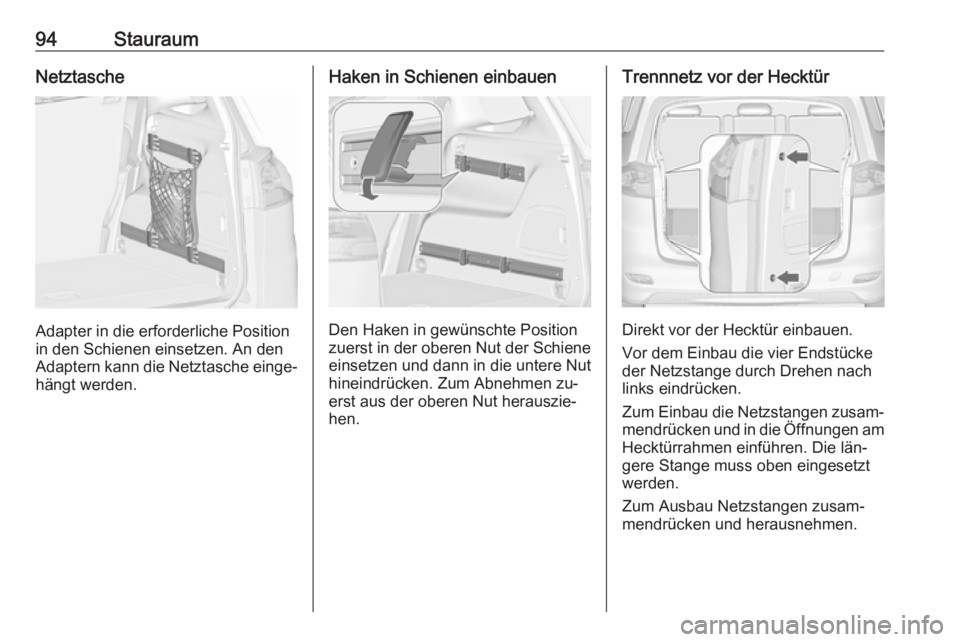

94StauraumNetztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Trennnetz vor der Hecktür
Direkt vor der Hecktür einbauen.
Vor dem Einbau die vier Endstücke
der Netzstange durch Drehen nach
links eindrücken.
Zum Einbau die Netzstangen zusam‐ mendrücken und in die Öffnungen amHecktürrahmen einführen. Die län‐
gere Stange muss oben eingesetzt
werden.
Zum Ausbau Netzstangen zusam‐
mendrücken und herausnehmen.

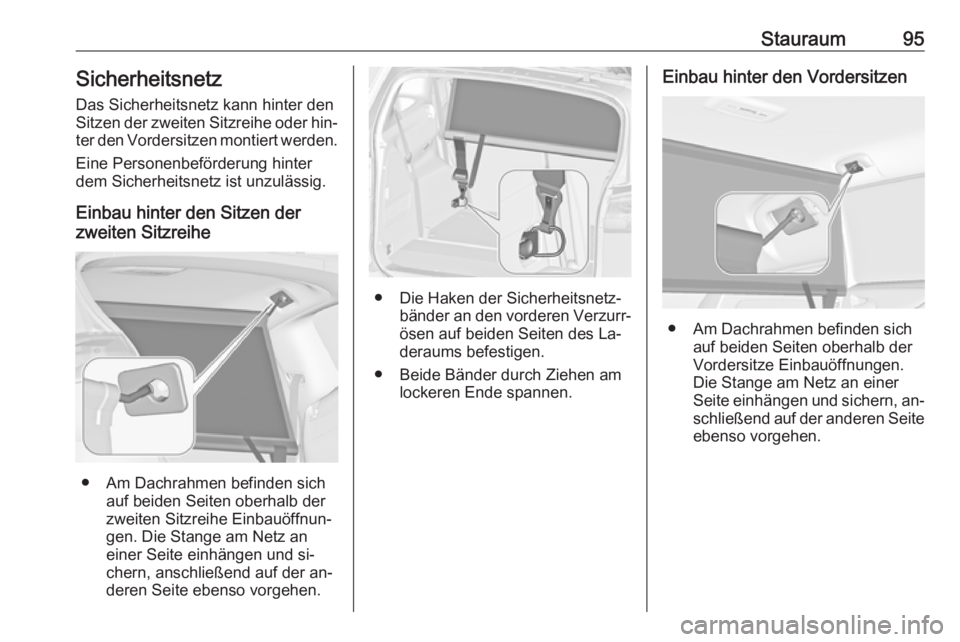

Stauraum95Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Sitzen der zweiten Sitzreihe oder hin‐
ter den Vordersitzen montiert werden.
Eine Personenbeförderung hinterdem Sicherheitsnetz ist unzulässig.
Einbau hinter den Sitzen der
zweiten Sitzreihe
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
zweiten Sitzreihe Einbauöffnun‐
gen. Die Stange am Netz an
einer Seite einhängen und si‐
chern, anschließend auf der an‐
deren Seite ebenso vorgehen.
● Die Haken der Sicherheitsnetz‐ bänder an den vorderen Verzurr‐ösen auf beiden Seiten des La‐deraums befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Einbau hinter den Vordersitzen
● Am Dachrahmen befinden sichauf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und sichern, an‐
schließend auf der anderen Seite ebenso vorgehen.

96Stauraum

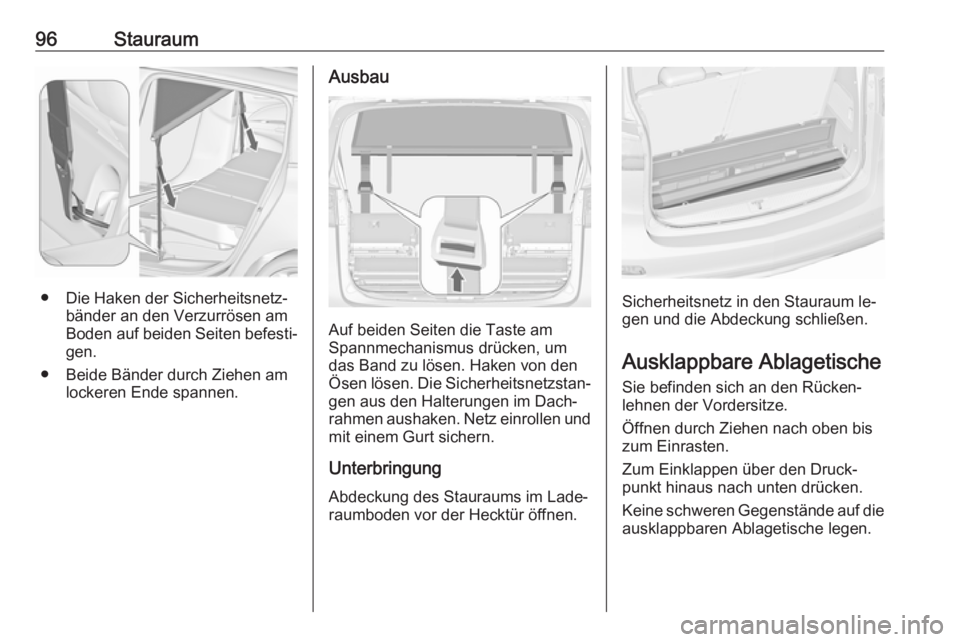

● Die Haken der Sicherheitsnetz‐bänder an den Verzurrösen am
Boden auf beiden Seiten befesti‐
gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Ausbau
Auf beiden Seiten die Taste am
Spannmechanismus drücken, um
das Band zu lösen. Haken von den
Ösen lösen. Die Sicherheitsnetzstan‐ gen aus den Halterungen im Dach‐
rahmen aushaken. Netz einrollen und
mit einem Gurt sichern.
Unterbringung
Abdeckung des Stauraums im Lade‐
raumboden vor der Hecktür öffnen.
Sicherheitsnetz in den Stauraum le‐
gen und die Abdeckung schließen.
Ausklappbare Ablagetische Sie befinden sich an den Rücken‐
lehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis
zum Einrasten.
Zum Einklappen über den Druck‐ punkt hinaus nach unten drücken.
Keine schweren Gegenstände auf die
ausklappbaren Ablagetische legen.

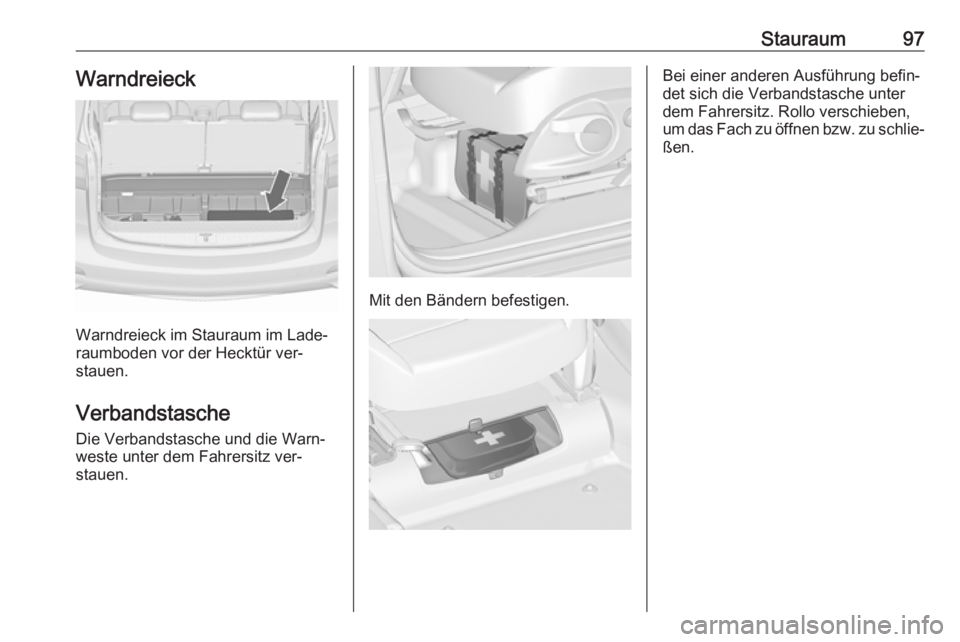

Stauraum97Warndreieck
Warndreieck im Stauraum im Lade‐
raumboden vor der Hecktür ver‐
stauen.
Verbandstasche
Die Verbandstasche und die Warn‐
weste unter dem Fahrersitz ver‐
stauen.
Mit den Bändern befestigen.
Bei einer anderen Ausführung befin‐
det sich die Verbandstasche unter
dem Fahrersitz. Rollo verschieben,
um das Fach zu öffnen bzw. zu schlie‐ ßen.

98StauraumDachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Weitere Informa‐
tionen erhalten Sie von Ihrer Werk‐
statt.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Fahrzeuge mit DachrelingDen Dachgepäckträger im Bereich
der Löcher (in der Abbildung durch
die Pfeile gekennzeichnet) fixieren.
Fahrzeuge ohne Dachreling
Zur Befestigung eines Dachgepäckt‐
rägers die Kappen in den Dachleisten öffnen. Die Befestigungsvorrichtun‐
gen nach Anweisung in die in der Ab‐
bildung dargestellte Halterung einfüh‐
ren.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen schwerere nach
unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 93.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
