OPEL ZAFIRA C 2016 Betriebsanleitung (in German)

Stauraum99● Keine Gegenstände auf der La‐deraumabdeckung oder auf der
Instrumententafel ablegen.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels be‐
hindern oder die Bewegungsfrei‐ heit des Fahrers einschränken.
Keine ungesicherten Gegen‐
stände im Innenraum ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz
zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 290) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) sowie Ölen und
Flüssigkeiten (Tank zu 90 % ge‐
füllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeuge
mit Dachreling. Die Dachlastsetzt sich aus dem Gewicht des
Dachgepäckträgers und der La‐
dung zusammen.

100Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente .........................101
Lenkradeinstellung ..................101
Fernbedienung am Lenkrad ....101
Lenkradheizung .......................102
Hupe ........................................ 102
Scheibenwischer und Waschanlage .......................... 103
Heckscheibenwischer und Waschanlage .......................... 104
Außentemperatur ....................105
Uhr ........................................... 105
Zubehörsteckdosen .................107
Zigarettenanzünder .................108
Ascher ..................................... 108
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............108
Instrument ............................... 108
Tachometer ............................. 108
Kilometerzähler .......................109
Tageskilometerzähler ..............109
Drehzahlmesser ......................109
Kraftstoffanzeige .....................109
Kraftstoffwahltaste ...................110
Kühlmitteltemperaturanzeige ...111Serviceanzeige ........................111
Kontrollleuchten .......................112
Blinker ..................................... 115
Sicherheitsgurt anlegen ...........115
Airbag-System, Gurtstraffer .....116
Airbagabschaltung ...................116
Generator ................................ 116
Abgas ...................................... 116
Fehlfunktion, Service ...............117
Bremssystem, Kupplungssystem ...................117
Pedal betätigen .......................117
Elektrische Parkbremse ..........117
Störung der elektrischen Parkbremse ............................ 117
Antiblockiersystem ..................118
Hochschalten ........................... 118
Lenkunterstützung ...................118
Spurverlassenswarnung ..........118
Ultraschall-Einparkhilfe ............118
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 119
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................119
Traktionskontrolle ausgeschaltet ......................... 119
Vorglühen ................................ 119
Diesel-Partikelfilter ..................119AdBlue..................................... 119
Reifendruck-Kontrollsystem ....119
Motoröldruck ............................ 120
Kraftstoffmangel ......................120
Wegfahrsperre ......................... 120
Reduzierte Motorleistung ........120
Außenbeleuchtung ..................120
Fernlicht ................................... 120
Fernlichtassistent ....................121
Adaptives Fahrlicht ..................121
Nebelscheinwerfer ...................121
Nebelschlussleuchte ...............121
Niedriger Waschflüssigkeits‐ stand ....................................... 121
Geschwindigkeitsregler ...........121
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 121
Erkennung vorausfahrendes Fahrzeug ................................ 121
Tür offen .................................. 122
Info-Displays .............................. 122
Driver Information Center ........122
Graphic Info Display, Colour Info Display .................................... 126
Fahrzeugmeldungen ..................129
Warn- und Signaltöne ..............132
Batteriespannung ....................132
Bordcomputer ............................ 133

Instrumente, Bedienelemente101Personalisierung........................136
Fahrzeugpersonalisierung .......136
OnStar ....................................... 141Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainmentsys‐
tem.
Fahrerassistenzsysteme 3 189.

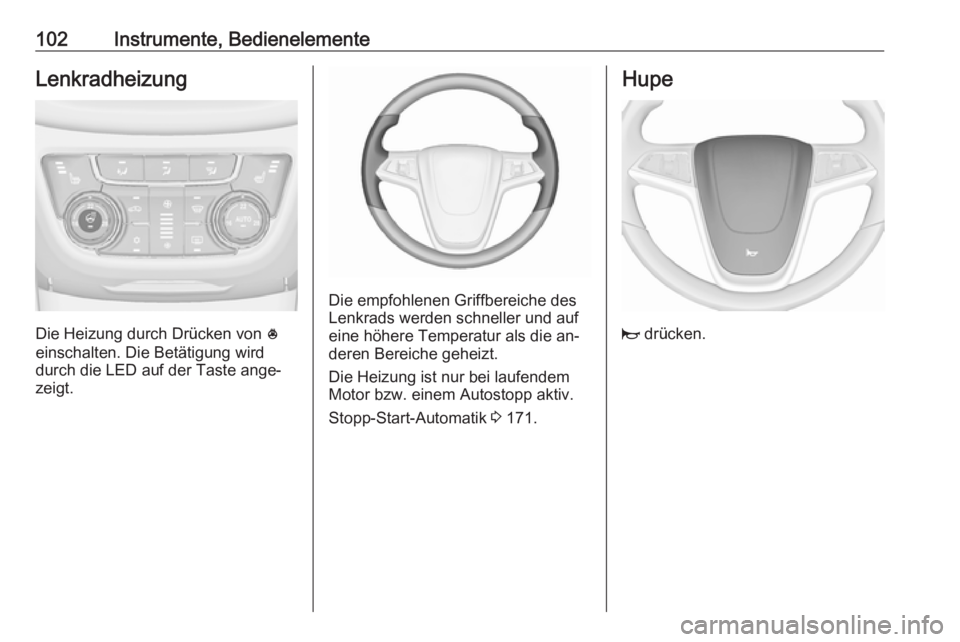

102Instrumente, BedienelementeLenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 171.
Hupe
j drücken.

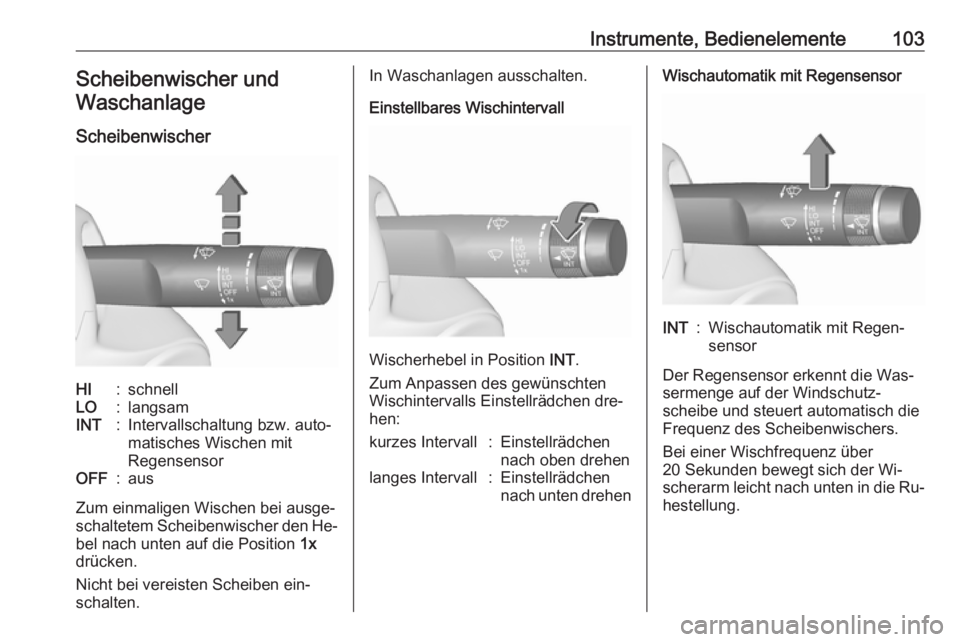

Instrumente, Bedienelemente103Scheibenwischer undWaschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐
hen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der Wi‐
scherarm leicht nach unten in die Ru‐
hestellung.

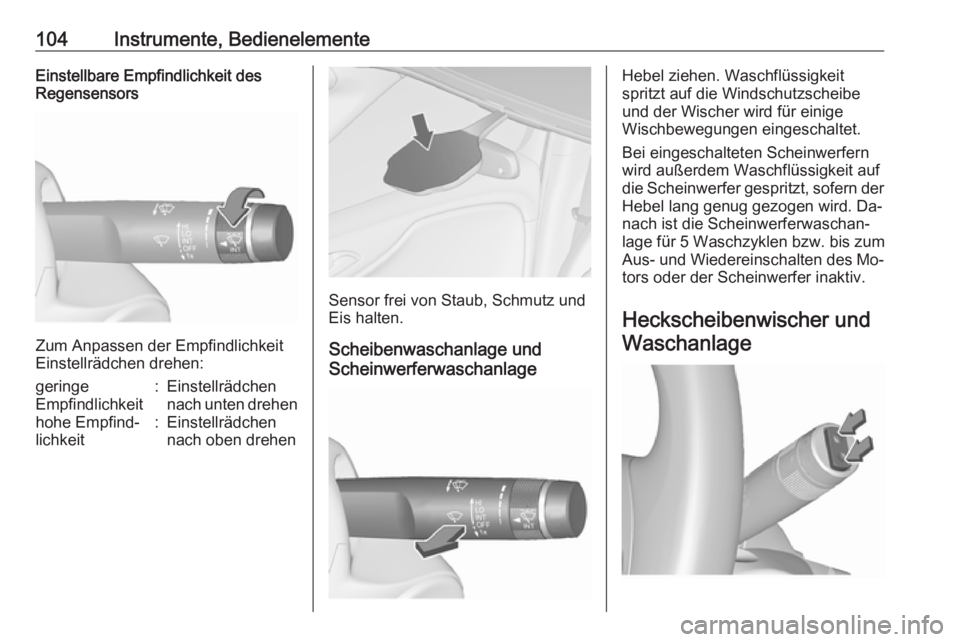

104Instrumente, BedienelementeEinstellbare Empfindlichkeit des
Regensensors
Zum Anpassen der Empfindlichkeit
Einstellrädchen drehen:
geringe
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Bei eingeschalteten Scheinwerfern
wird außerdem Waschflüssigkeit auf
die Scheinwerfer gespritzt, sofern der Hebel lang genug gezogen wird. Da‐
nach ist die Scheinwerferwaschan‐ lage für 5 Waschzyklen bzw. bis zum
Aus- und Wiedereinschalten des Mo‐
tors oder der Scheinwerfer inaktiv.
Heckscheibenwischer undWaschanlage

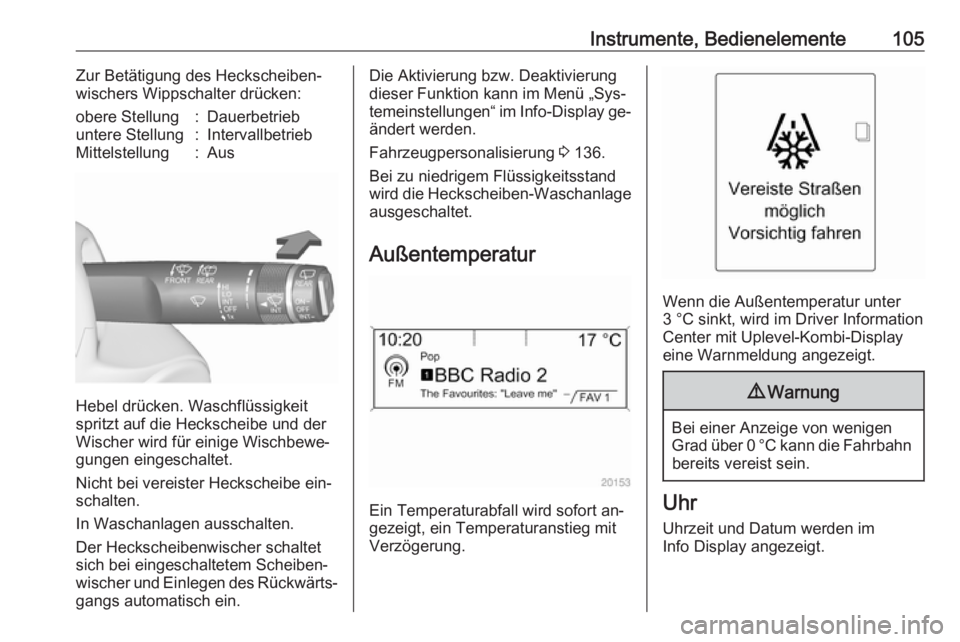

Instrumente, Bedienelemente105Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:Aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe ein‐
schalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü „Sys‐
temeinstellungen“ im Info-Display ge‐
ändert werden.
Fahrzeugpersonalisierung 3 136.
Bei zu niedrigem Flüssigkeitsstand wird die Heckscheiben-Waschanlage
ausgeschaltet.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Wenn die Außentemperatur unter
3 °C sinkt, wird im Driver Information
Center mit Uplevel-Kombi-Display eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.

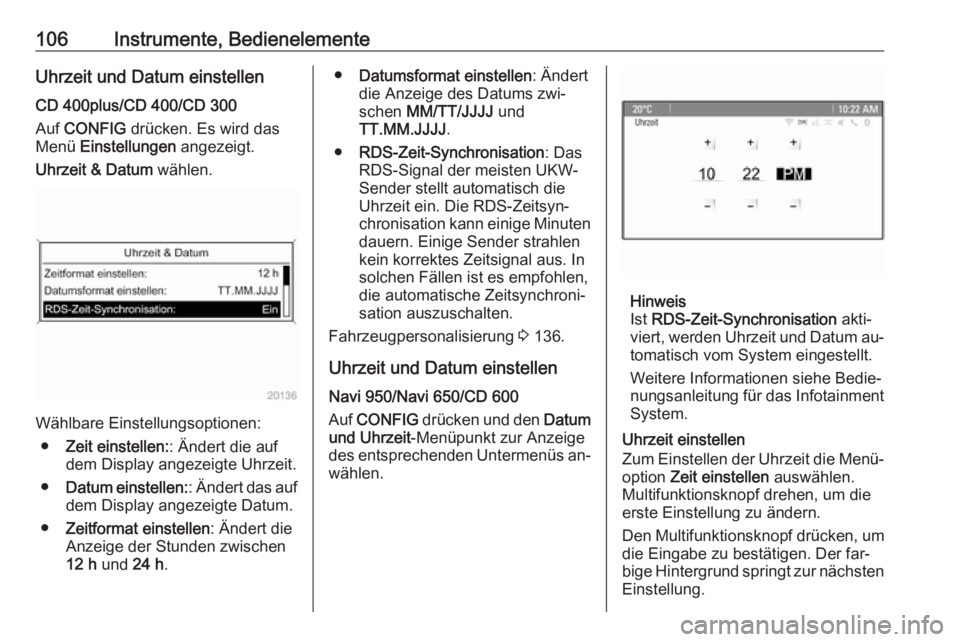

106Instrumente, BedienelementeUhrzeit und Datum einstellen
CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
● Zeit einstellen: : Ändert die auf
dem Display angezeigte Uhrzeit.
● Datum einstellen: : Ändert das auf
dem Display angezeigte Datum.
● Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen
12 h und 24 h.
●Datumsformat einstellen : Ändert
die Anzeige des Datums zwi‐ schen MM/TT/JJJJ und
TT.MM.JJJJ .
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW- Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten
dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In
solchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 136.
Uhrzeit und Datum einstellen
Navi 950/Navi 650/CD 600
Auf CONFIG drücken und den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs an‐
wählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Weitere Informationen siehe Bedie‐
nungsanleitung für das Infotainment System.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten
Einstellung.

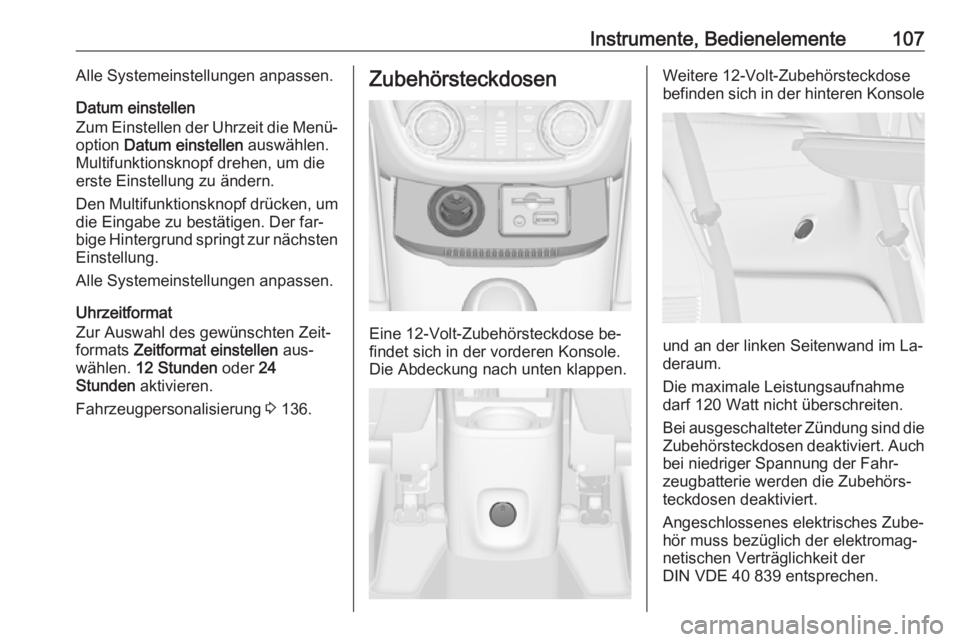

Instrumente, Bedienelemente107Alle Systemeinstellungen anpassen.
Datum einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen aus‐
wählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 136.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.
Weitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im La‐
deraum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.

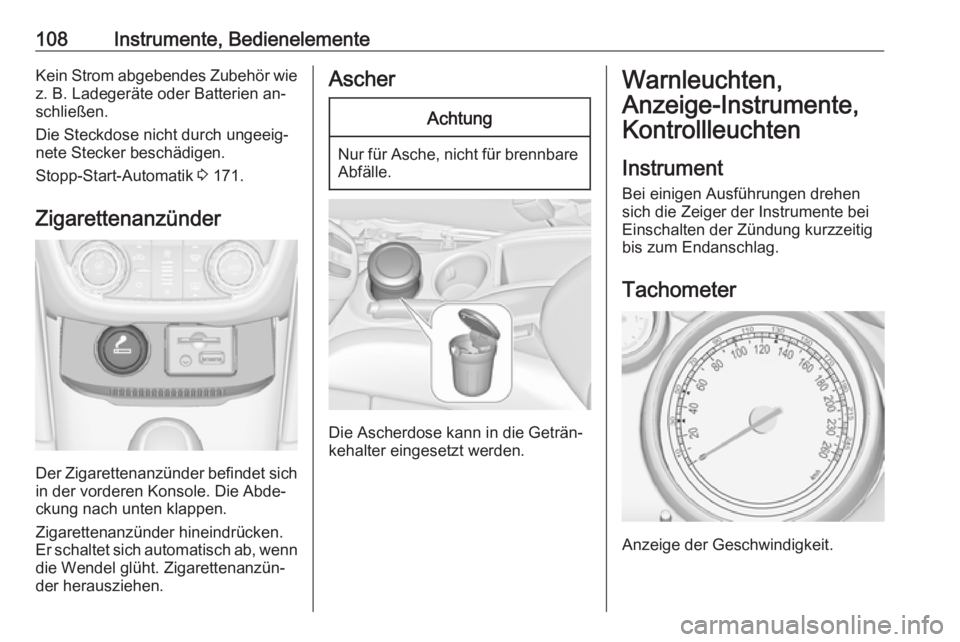

108Instrumente, BedienelementeKein Strom abgebendes Zubehör wiez. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐ nete Stecker beschädigen.
Stopp-Start-Automatik 3 171.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
