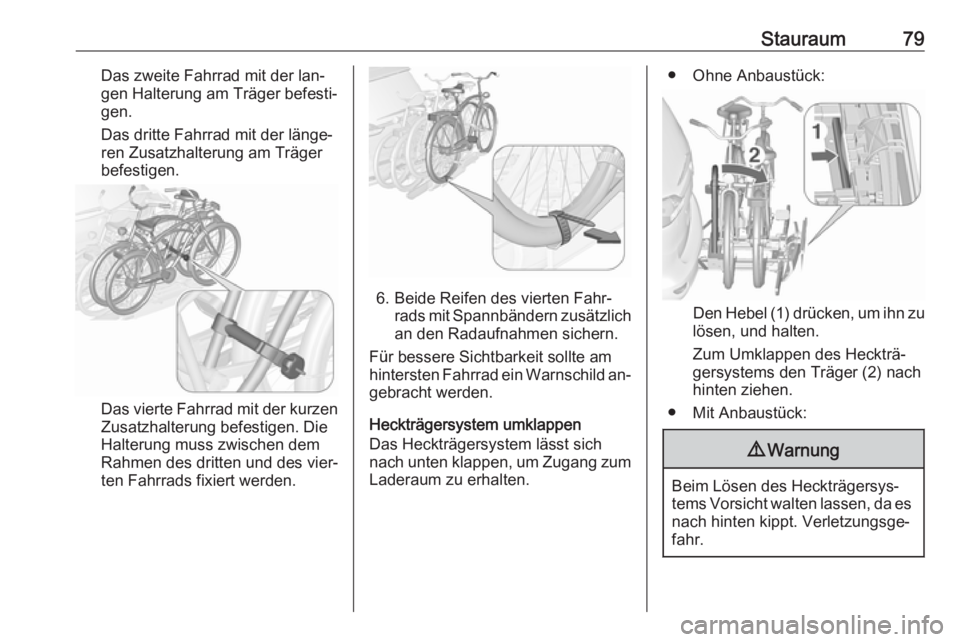

Stauraum79Das zweite Fahrrad mit der lan‐
gen Halterung am Träger befesti‐
gen.
Das dritte Fahrrad mit der länge‐
ren Zusatzhalterung am Träger
befestigen.
Das vierte Fahrrad mit der kurzen Zusatzhalterung befestigen. Die
Halterung muss zwischen dem
Rahmen des dritten und des vier‐
ten Fahrrads fixiert werden.
6. Beide Reifen des vierten Fahr‐ rads mit Spannbändern zusätzlichan den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
● Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträ‐
gersystems den Träger (2) nach
hinten ziehen.
● Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.

80Stauraum
Den Rahmen (1) des hintersten
Fahrrads mit einer Hand halten
und zum Lösen des Trägers an
der Schlaufe (2) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐ trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐ schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.

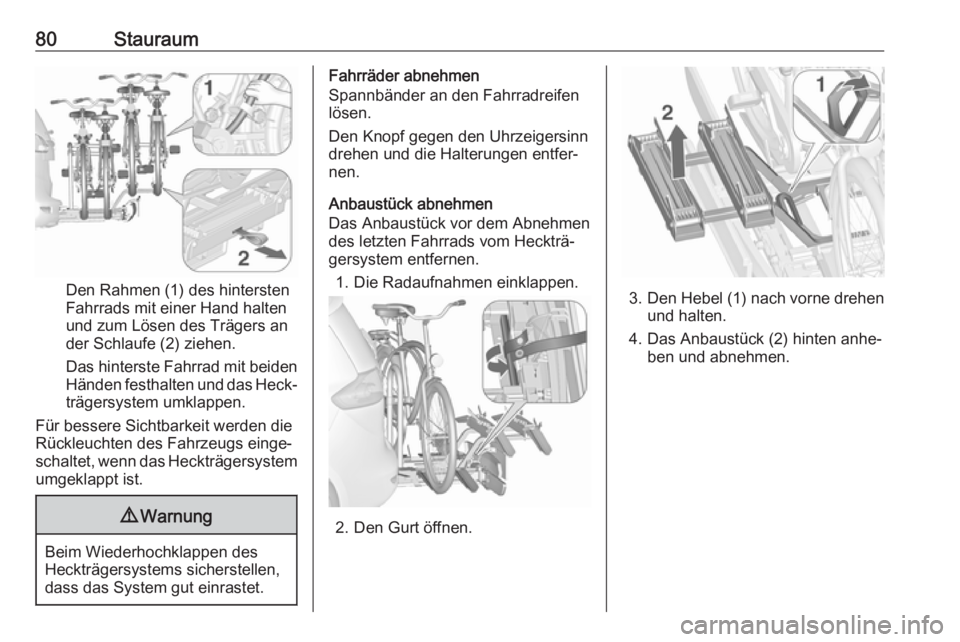

Fahrräder abnehmen
Spannbänder an den Fahrradreifen
lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des letzten Fahrrads vom Heckträ‐
gersystem entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.

Stauraum81Fahrradträger abmontieren

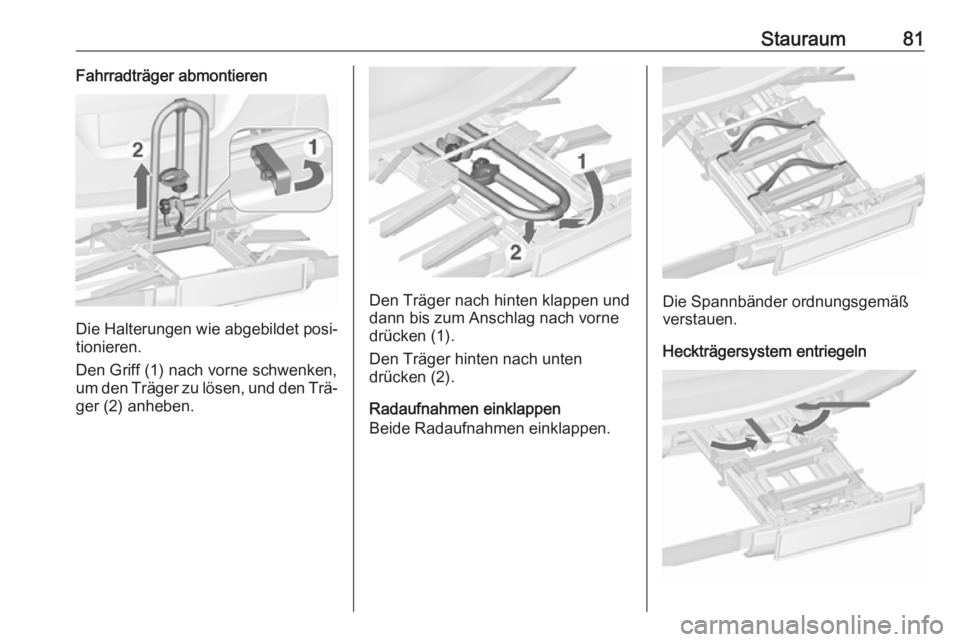

Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff (1) nach vorne schwenken,
um den Träger zu lösen, und den Trä‐
ger (2) anheben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahmen einklappen
Beide Radaufnahmen einklappen.Die Spannbänder ordnungsgemäß
verstauen.

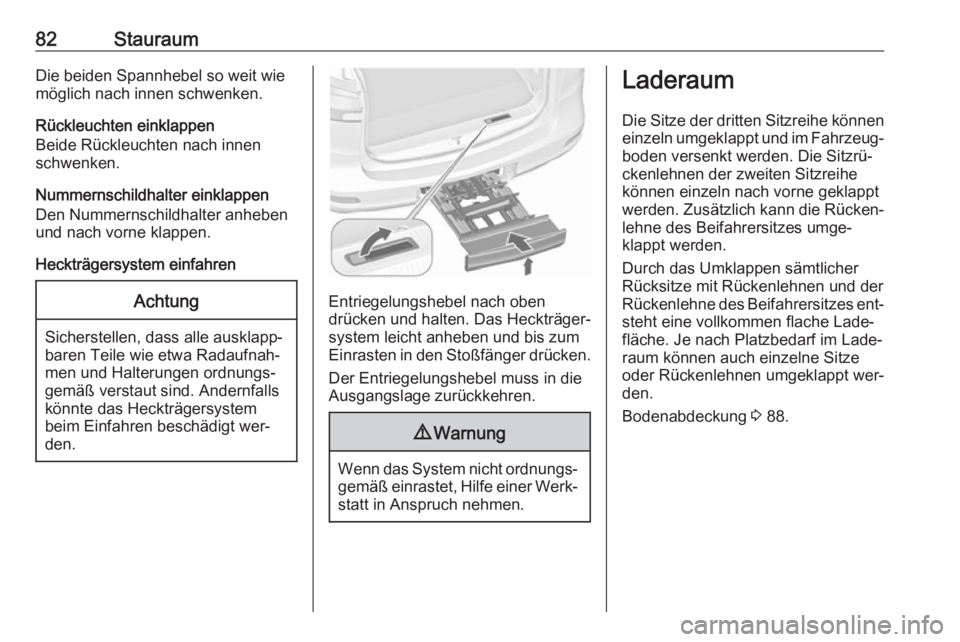

Heckträgersystem entriegeln

82StauraumDie beiden Spannhebel so weit wiemöglich nach innen schwenken.
Rückleuchten einklappen
Beide Rückleuchten nach innen
schwenken.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das Heckträger‐
system leicht anheben und bis zum
Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Sitze der dritten Sitzreihe können einzeln umgeklappt und im Fahrzeug‐ boden versenkt werden. Die Sitzrü‐
ckenlehnen der zweiten Sitzreihe können einzeln nach vorne geklappt
werden. Zusätzlich kann die Rücken‐
lehne des Beifahrersitzes umge‐
klappt werden.
Durch das Umklappen sämtlicher
Rücksitze mit Rückenlehnen und der
Rückenlehne des Beifahrersitzes ent‐
steht eine vollkommen flache Lade‐
fläche. Je nach Platzbedarf im Lade‐
raum können auch einzelne Sitze
oder Rückenlehnen umgeklappt wer‐
den.
Bodenabdeckung 3 88.

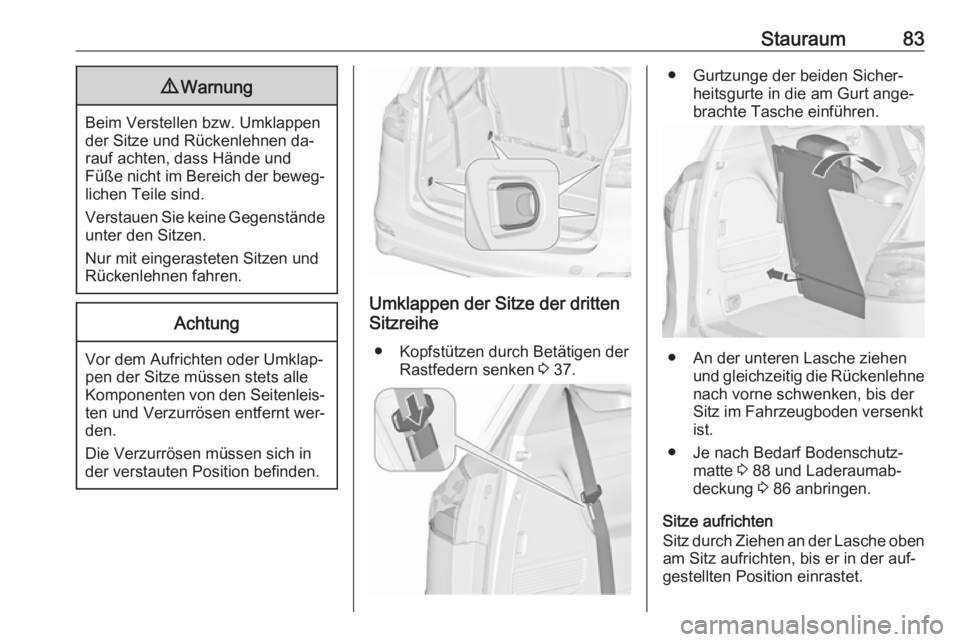

Stauraum839Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Achtung
Vor dem Aufrichten oder Umklap‐
pen der Sitze müssen stets alle
Komponenten von den Seitenleis‐ ten und Verzurrösen entfernt wer‐den.
Die Verzurrösen müssen sich in
der verstauten Position befinden.
Umklappen der Sitze der dritten
Sitzreihe
● Kopfstützen durch Betätigen der Rastfedern senken 3 37.
● Gurtzunge der beiden Sicher‐
heitsgurte in die am Gurt ange‐
brachte Tasche einführen.
● An der unteren Lasche ziehen und gleichzeitig die Rückenlehnenach vorne schwenken, bis der
Sitz im Fahrzeugboden versenkt
ist.
● Je nach Bedarf Bodenschutz‐ matte 3 88 und Laderaumab‐
deckung 3 86 anbringen.
Sitze aufrichten
Sitz durch Ziehen an der Lasche oben am Sitz aufrichten, bis er in der auf‐
gestellten Position einrastet.

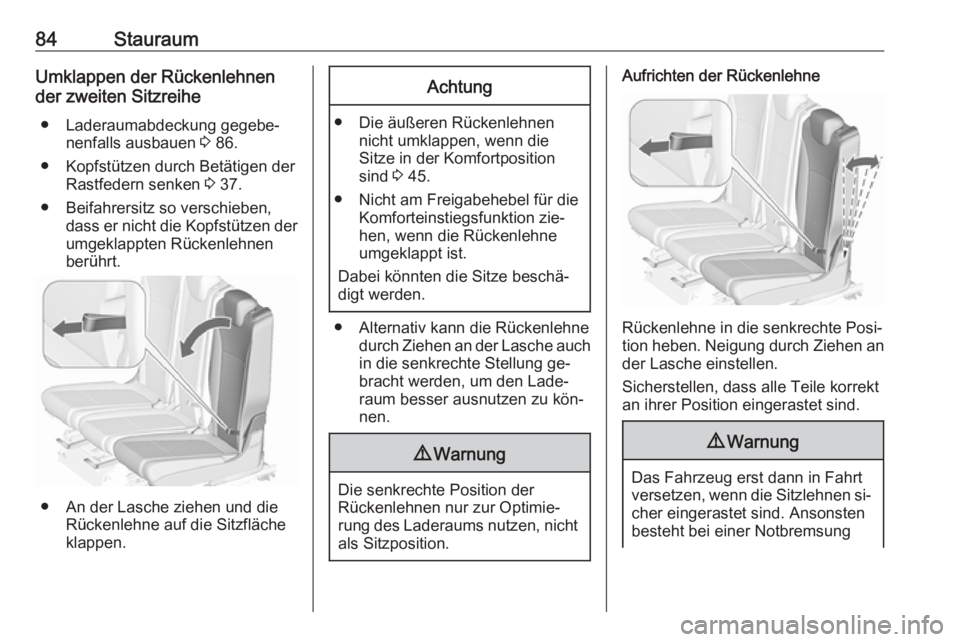

84StauraumUmklappen der Rückenlehnen
der zweiten Sitzreihe
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 86.
● Kopfstützen durch Betätigen der Rastfedern senken 3 37.
● Beifahrersitz so verschieben, dass er nicht die Kopfstützen derumgeklappten Rückenlehnen
berührt.
● An der Lasche ziehen und die Rückenlehne auf die Sitzfläche
klappen.
Achtung
● Die äußeren Rückenlehnen nicht umklappen, wenn die
Sitze in der Komfortposition
sind 3 45.
● Nicht am Freigabehebel für die Komforteinstiegsfunktion zie‐
hen, wenn die Rückenlehne
umgeklappt ist.
Dabei könnten die Sitze beschä‐
digt werden.
● Alternativ kann die Rückenlehne durch Ziehen an der Lasche auchin die senkrechte Stellung ge‐
bracht werden, um den Lade‐
raum besser ausnutzen zu kön‐
nen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Aufrichten der Rückenlehne
Rückenlehne in die senkrechte Posi‐
tion heben. Neigung durch Ziehen an der Lasche einstellen.
Sicherstellen, dass alle Teile korrekt
an ihrer Position eingerastet sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung

Stauraum85oder einem Auffahrunfall Verlet‐zungsgefahr bzw. die Gefahr einer
Beschädigung der Ladung oder
des Fahrzeugs.

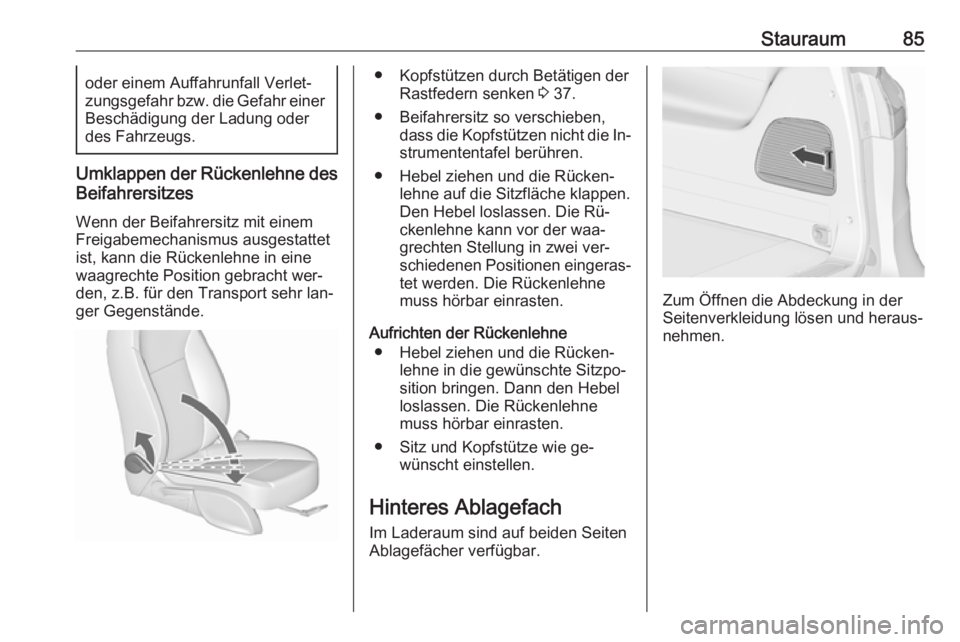

Umklappen der Rückenlehne des
Beifahrersitzes
Wenn der Beifahrersitz mit einem
Freigabemechanismus ausgestattet
ist, kann die Rückenlehne in eine
waagrechte Position gebracht wer‐
den, z.B. für den Transport sehr lan‐
ger Gegenstände.
● Kopfstützen durch Betätigen der Rastfedern senken 3 37.
● Beifahrersitz so verschieben, dass die Kopfstützen nicht die In‐strumententafel berühren.
● Hebel ziehen und die Rücken‐ lehne auf die Sitzfläche klappen.
Den Hebel loslassen. Die Rü‐
ckenlehne kann vor der waa‐
grechten Stellung in zwei ver‐
schiedenen Positionen eingeras‐
tet werden. Die Rückenlehne
muss hörbar einrasten.
Aufrichten der Rückenlehne ● Hebel ziehen und die Rücken‐ lehne in die gewünschte Sitzpo‐
sition bringen. Dann den Hebel
loslassen. Die Rückenlehne
muss hörbar einrasten.
● Sitz und Kopfstütze wie ge‐ wünscht einstellen.
Hinteres Ablagefach
Im Laderaum sind auf beiden Seiten
Ablagefächer verfügbar.
Zum Öffnen die Abdeckung in der
Seitenverkleidung lösen und heraus‐
nehmen.

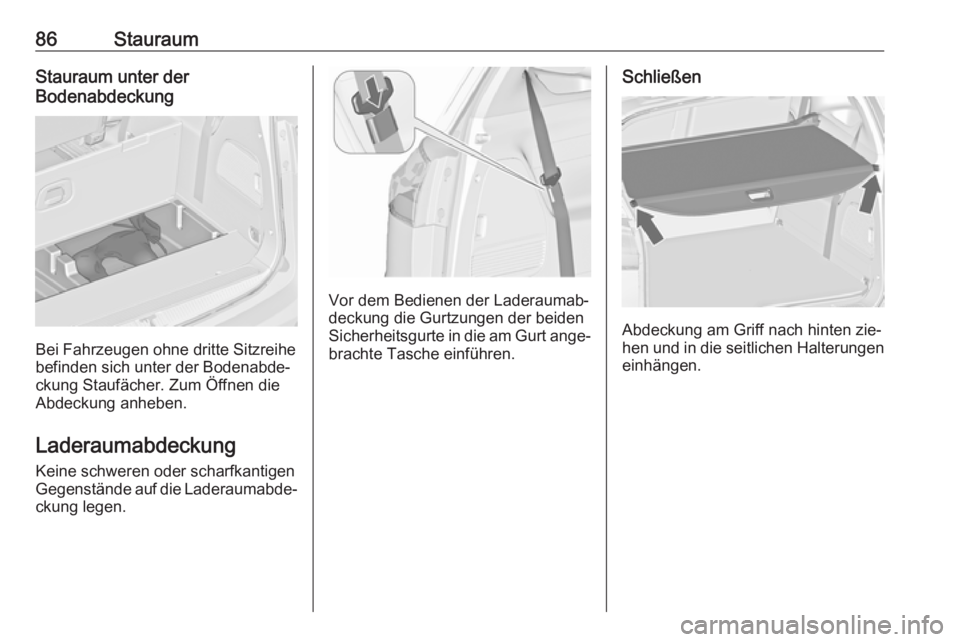

86StauraumStauraum unter der
Bodenabdeckung
Bei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben.
Laderaumabdeckung
Keine schweren oder scharfkantigen
Gegenstände auf die Laderaumabde‐ ckung legen.
Vor dem Bedienen der Laderaumab‐deckung die Gurtzungen der beiden
Sicherheitsgurte in die am Gurt ange‐ brachte Tasche einführen.
Schließen
Abdeckung am Griff nach hinten zie‐
hen und in die seitlichen Halterungen
einhängen.

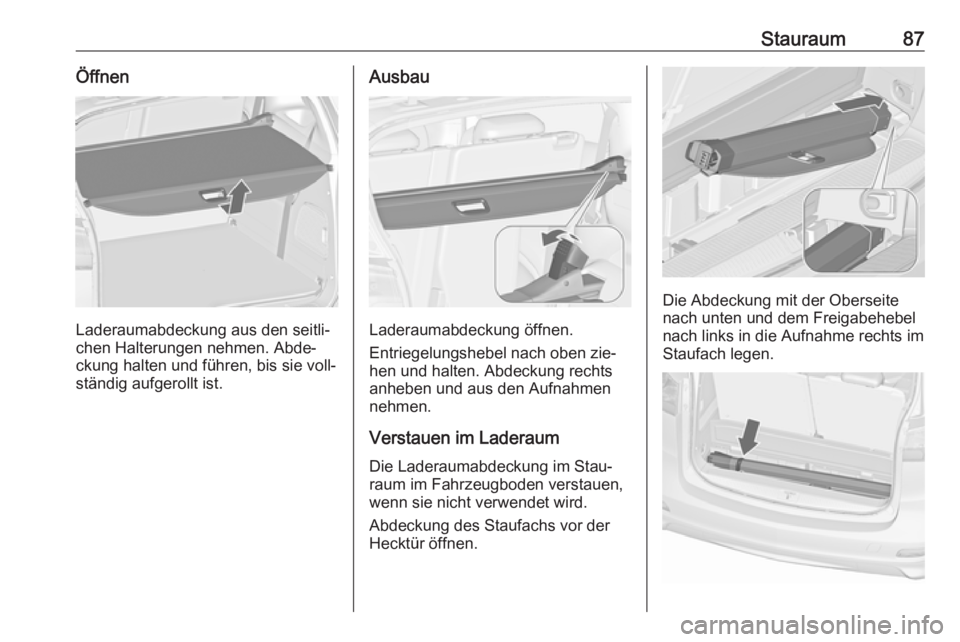

Stauraum87Öffnen
Laderaumabdeckung aus den seitli‐
chen Halterungen nehmen. Abde‐ ckung halten und führen, bis sie voll‐ständig aufgerollt ist.
Ausbau
Laderaumabdeckung öffnen.
Entriegelungshebel nach oben zie‐
hen und halten. Abdeckung rechts
anheben und aus den Aufnahmen
nehmen.
Verstauen im Laderaum
Die Laderaumabdeckung im Stau‐
raum im Fahrzeugboden verstauen,
wenn sie nicht verwendet wird.
Abdeckung des Staufachs vor der
Hecktür öffnen.
Die Abdeckung mit der Oberseite
nach unten und dem Freigabehebel
nach links in die Aufnahme rechts im
Staufach legen.

88StauraumDie Laderaumabdeckung mit demKlettband im Staufach sichern.
Einbau
Laderaumabdeckung links in die Auf‐ nahme einsetzen, Entriegelungshe‐bel nach oben ziehen und halten, La‐
deraumabdeckung rechts einsetzen
und einrasten.

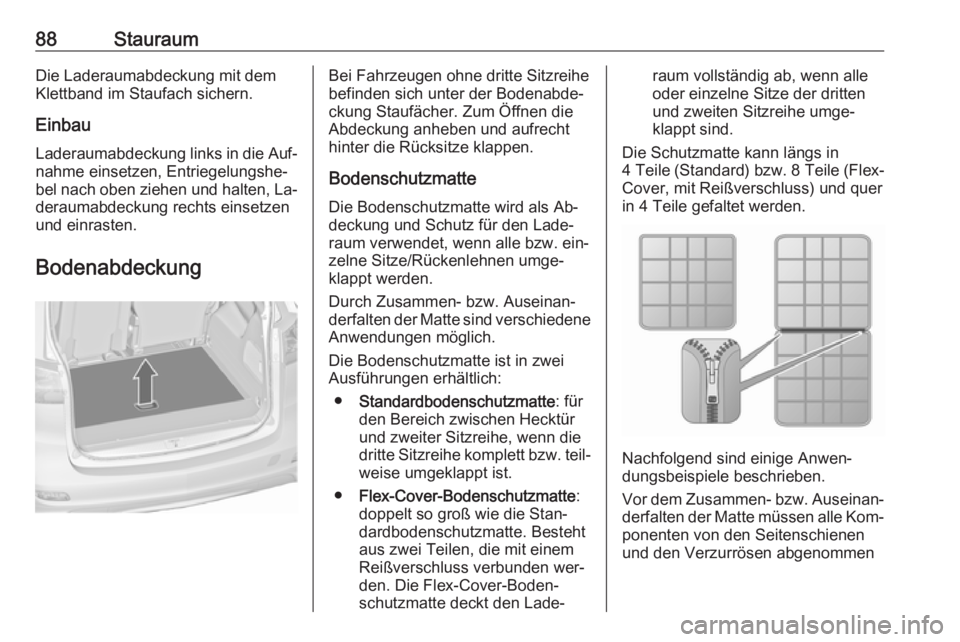

BodenabdeckungBei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben und aufrecht
hinter die Rücksitze klappen.
Bodenschutzmatte Die Bodenschutzmatte wird als Ab‐
deckung und Schutz für den Lade‐
raum verwendet, wenn alle bzw. ein‐
zelne Sitze/Rückenlehnen umge‐
klappt werden.
Durch Zusammen- bzw. Auseinan‐
derfalten der Matte sind verschiedene
Anwendungen möglich.
Die Bodenschutzmatte ist in zwei
Ausführungen erhältlich:
● Standardbodenschutzmatte : für
den Bereich zwischen Hecktür
und zweiter Sitzreihe, wenn die
dritte Sitzreihe komplett bzw. teil‐ weise umgeklappt ist.
● Flex-Cover-Bodenschutzmatte :
doppelt so groß wie die Stan‐
dardbodenschutzmatte. Besteht
aus zwei Teilen, die mit einem
Reißverschluss verbunden wer‐ den. Die Flex-Cover-Boden‐
schutzmatte deckt den Lade‐raum vollständig ab, wenn alle
oder einzelne Sitze der dritten
und zweiten Sitzreihe umge‐
klappt sind.
Die Schutzmatte kann längs in
4 Teile (Standard) bzw. 8 Teile (Flex-
Cover, mit Reißverschluss) und quer
in 4 Teile gefaltet werden.
Nachfolgend sind einige Anwen‐
dungsbeispiele beschrieben.
Vor dem Zusammen- bzw. Auseinan‐
derfalten der Matte müssen alle Kom‐ ponenten von den Seitenschienen
und den Verzurrösen abgenommen
