OPEL ZAFIRA C 2016 Priručnik za vlasnika (in Croatian)

Vožnja i rukovanje229Vozne karakteristike isavjeti za vožnju
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i kamp kućice s
maksimalnom dozvoljenom masom
većom od 1300 kg izrazito se
preporuča korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 300.Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito,
opterećenja vrijede do uspona od maksimalno 12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine zbog rjeđeg zraka, smanjuje se
i sposobnost svladavanja uspona,
dopuštena bruto težina mora se
smanjiti za dodatnih 10 % za svakih
dodatnih 1000 m nadmorske visine.
Pri vožnji na cestama s malimusponima (manjim od 8 %, napr.
autoput) nije potrebno smanjiti bruto
težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 284.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg) 2)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikad ne
smije pasti ispod 25 kg.2) Motori B16DTH, B16DTJ, B20DTH i B20DTJ: ovisno o opremi, maksimalno dozvoljeno vertikalno opterećenje spojnice može iznositi
75 kg ili 60 kg.

230Vožnja i rukovanjeOpterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 60 kg,
dozvoljena masa vozila može biti
premašena za 60 kg. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Vrećica s kuglom za vuču
pospremljena je u prtljažnom
prostoru.
Traku provucite kroz stražnju desnu
ušicu za učvršćenje, omotajte je
dvaput i zategnite je da biste učvrstili
vrećicu.
Postavljanje kuke za vuču
Odvojite i preklopite priključak dolje.
Skinite zaštitni poklopac s otvora za
kuku i spremite ga.

Vožnja i rukovanje231Provjera zategnutosti motke kuke
●Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.
● Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.
● Povucite kotačić prema van i
zakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.

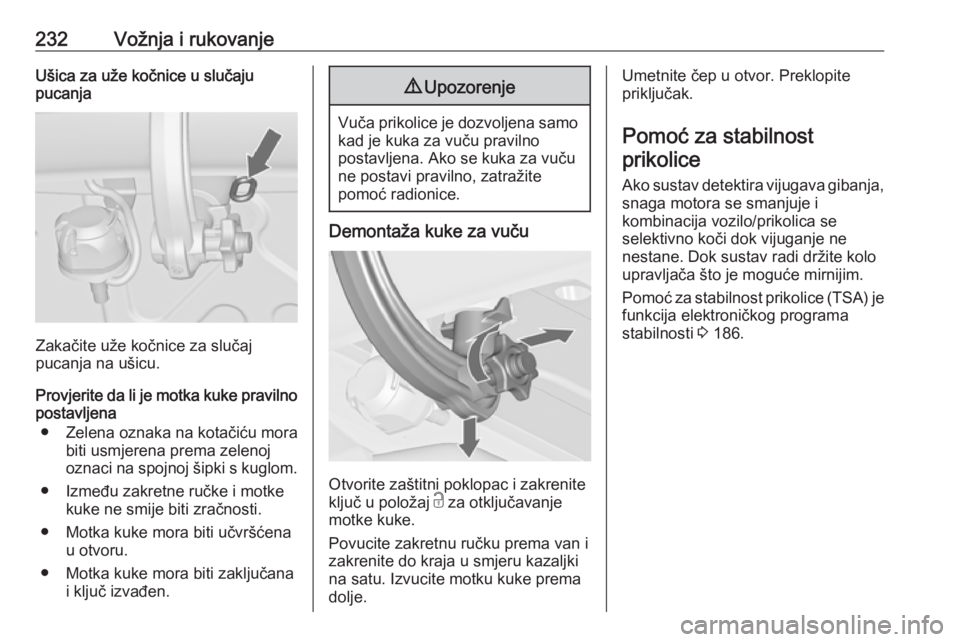

232Vožnja i rukovanjeUšica za uže kočnice u slučaju
pucanja
Zakačite uže kočnice za slučaj
pucanja na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.
9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice (TSA) je
funkcija elektroničkog programa
stabilnosti 3 186.

Njega vozila233Njega vozilaOpće napomene........................234
Oprema i modifikacije vozila ....234
Spremanje vozila .....................234
Prerada vozila na kraju radnog vijeka ...................................... 235
Provjere vozila ........................... 235
Vršenje rada ............................ 235
Poklopac motora .....................235
Motorno ulje ............................. 236
Rashladno sredstvo motora ....237
Tekućina servo upravljača .......238
Tekućina za pranje ..................239
Kočnice .................................... 239
Tekućina kočnica .....................239
Akumulator .............................. 239
Odzračivanje sustava dizel goriva ...................................... 241
Zamjena metlice brisača .........241
Zamjena žarulje .........................242
Halogenska prednja svjetla .....242
Prilagodljiva prednja svjetla .....244
Svjetla za maglu ......................246
Stražnja svjetla ........................ 246
Bočni pokazivači smjera ..........249
Svjetlo registarske pločice .......249Unutarnja svjetla ......................250
Osvjetljenje ploče s instrumentima ......................... 250
Električni sustav .........................250
Osigurači ................................. 250
Kutija s osiguračima u motornom prostoru .................252
Kutija s osiguračima ploče s instrumentima ......................... 254
Kutija s osiguračima u prtljažniku ............................... 255
Alat vozila .................................. 257
Alat .......................................... 257
Kotači i gume ............................. 257
Zimske gume ........................... 257
Oznake guma .......................... 257
Pritisak guma ........................... 258
Sustav nadzora pritiska u gumama ................................. 259
Dubina šare ............................. 262
Promjena veličine guma i kotača ..................................... 263
Poklopci kotača .......................263
Lanci za snijeg ......................... 263
Komplet za popravak gume .....263
Zamjena kotača .......................266
Rezervni kotač ......................... 269
Pokretanje kablovima ................273
Pokretanje spojnim kabelom ...273Vuča ........................................... 274
Vučenje vozila ......................... 274
Vučenje nekog drugog vozila ..275
Njega izgleda ............................. 276
Njega vanjštine ........................276
Njega unutrašnjosti ..................279

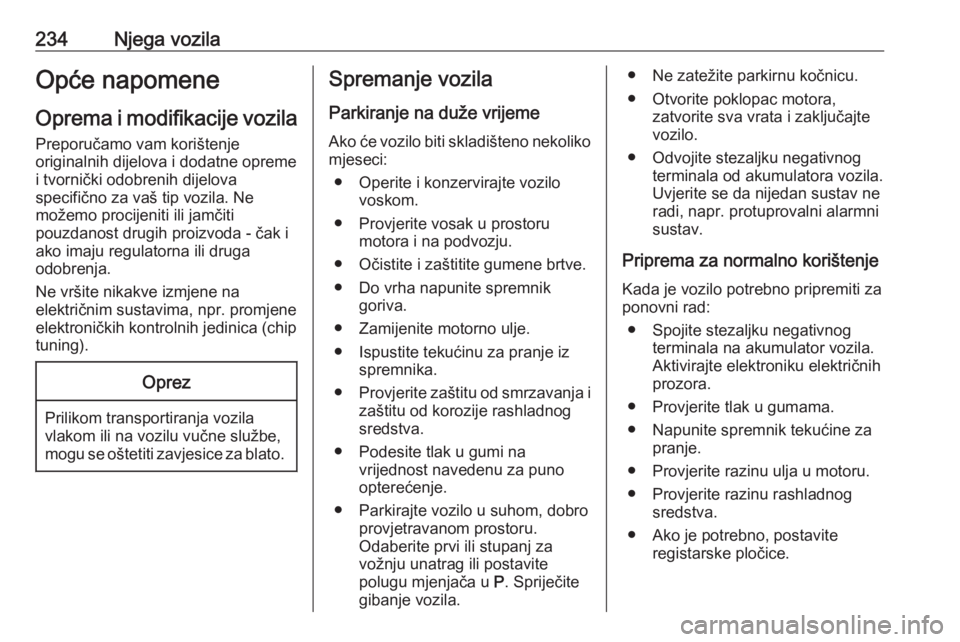

234Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve. ● Do vrha napunite spremnik goriva.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajtevozilo.
● Odvojite stezaljku negativnog terminala od akumulatora vozila.Uvjerite se da nijedan sustav neradi, napr. protuprovalni alarmni
sustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti za
ponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu ulja u motoru. ● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.

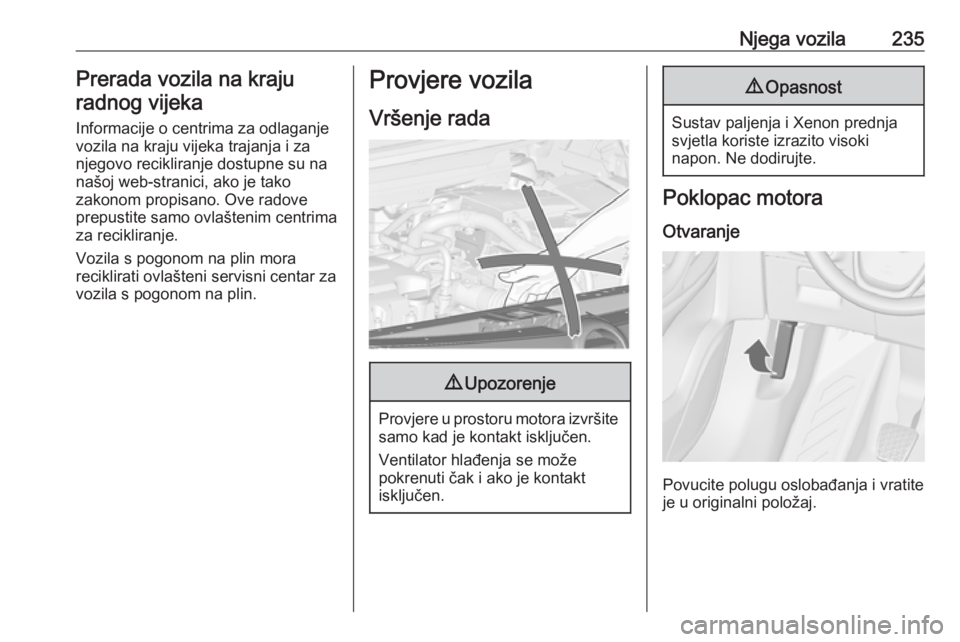

Njega vozila235Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na plin mora
reciklirati ovlašteni servisni centar za
vozila s pogonom na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

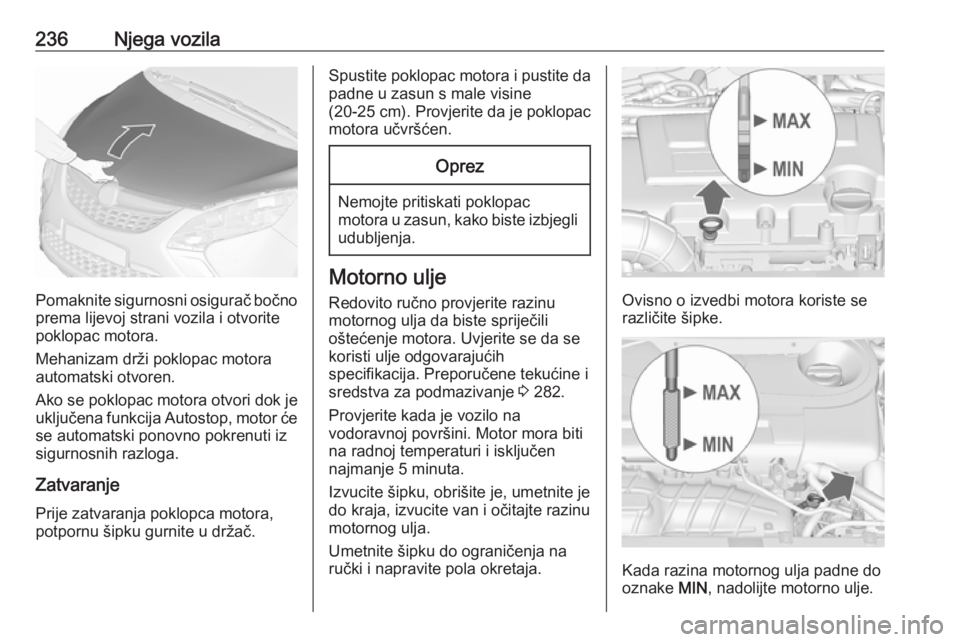

236Njega vozila
Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
Mehanizam drži poklopac motora automatski otvoren.
Ako se poklopac motora otvori dok je
uključena funkcija Autostop, motor će se automatski ponovno pokrenuti iz
sigurnosnih razloga.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da
padne u zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli
udubljenja.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 282.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.

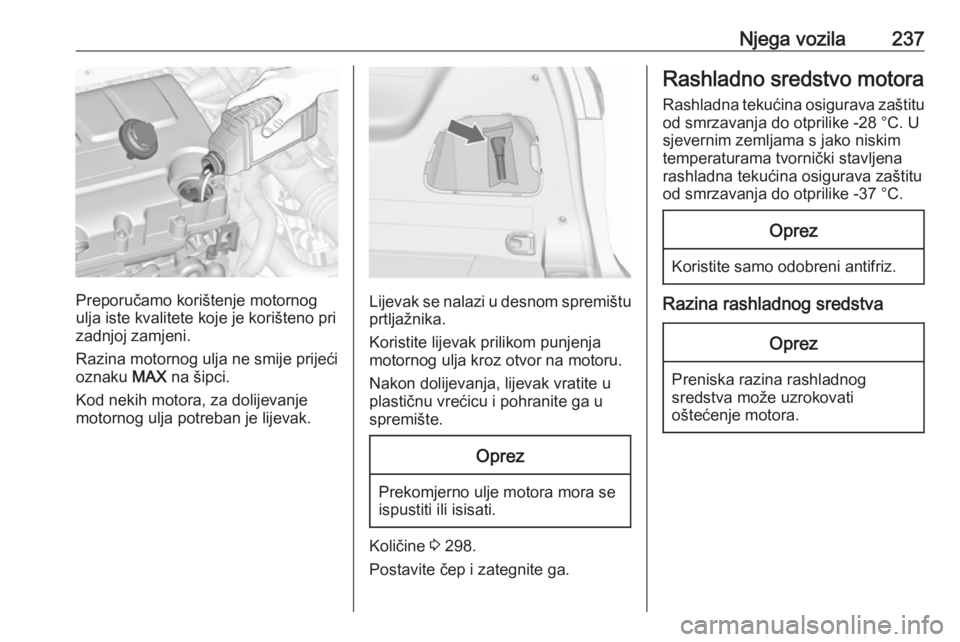

Njega vozila237
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.
Kod nekih motora, za dolijevanje motornog ulja potreban je lijevak.Lijevak se nalazi u desnom spremištu
prtljažnika.
Koristite lijevak prilikom punjenja
motornog ulja kroz otvor na motoru.
Nakon dolijevanja, lijevak vratite u
plastičnu vrećicu i pohranite ga u
spremište.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 298.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Rashladna tekućina osigurava zaštitu od smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički stavljena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.

238Njega vozila
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za punjenje, koristite 1:1 mješavinu
odobrenog koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Motor B16DTH: nakon pokretanja
motora, postavite grijanje na najvišu
temperaturu i brzinu ventilatora na najmanje prvu razinu na otprilike
5 minuta. Tako ćete osigurati protok
zraka u rashladnom sustavu.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina servo upravljačaOprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje sustava za upravljanje i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutanjom stranom čepa
spremnika ili mjerne šipke ili da
dospiju u spremnik.
Tekućinu servo upravljača uglavnom
nije potrebno provjeravati. U slučaju
pojave neuobičajene buke prilikom
okretanja ili u slučaju neuobičajene
reakcije servo upravljača, pomoć
zatražite u radionici.
