Ajaminen ja käyttö189Jos mukautuva vakionopeussäädin
on aktiivinen, tällä sivulla näkyy häly‐
tysherkkyys eikä etäisyyden osoitus
edessä olevaan kohteeseen -asetus.
3 178.
Aktiivinen hätäjarrutus
Aktiivinen hätäjarrutus voi auttaa
pienentämään vaurioita ja henkilöva‐
hinkoja törmättäessä suoraan edessä
olevaan autoon tai esteeseen, kun
törmäystä ei voi enää estää manuaa‐ lisella jarrutuksella tai ohjaamalla.
Ennen kuin aktiivinen hätäjarrutus
aktivoituu, etutörmäyksen varoitus
varoittaa kuljettajaa 3 185.
Toiminto käyttää eri tulosignaaleja
(esim. tutkatunnistin, jarrupaine,
auton nopeus) etutörmäyksen toden‐
näköisyyden laskemiseen.
Aktiivinen hätäjarrutus toimii auto‐
maattisesti auton nopeuden ylit‐
täessä kävelyvauhdin, edellyttäen
että Törmäyksen valmistelu -asetusta
ei ole passivoitu auton räätälöintivali‐
kossa 3 125.Järjestelmään kuuluu:
● jarrujen valmiusjärjestelmä
● automaattinen hätäjarrutus
● eteenpäin suuntautunut
jarrutusapu9 Varoitus
Järjestelmää ei ole tarkoitettu
korvaamaan kuljettajan vastuuta
ajamisesta ja liikenteen seuraami‐
sesta. Se on tarkoitettu vain tuki‐
toiminnoksi. Kuljettajan tulee
painaa jarrupoljinta niin pitkään
kuin liikennetilanne edellyttää.
Jarrujen valmiusjärjestelmä
Lähestyttäessä edessä olevaa autoa
niin nopeasti, että törmäys on toden‐
näköinen, jarrujen valmiusjärjestelmä paineistaa jarruja hiukan. Tämä
pienentää vasteaikaa tarvittaessa
manuaalista tai automaattista jarru‐
tusta.
Jarrujärjestelmä on valmiina, jolloin
jarrutus tapahtuu nopeammin.
Automaattinen hätäjarrutus
Jarrujen valmiustilaan asettamisen jälkeen ja juuri ennen törmäystä tämä
toiminto jarruttaa automaattisesti
rajoitetulla teholla törmäysnopeuden
alentamiseksi.
Eteenpäin suuntautunut
jarrutusapu
Jarrujen valmiusjärjestelmän ja auto‐
maattisen hätäjarrutuksen lisäksi
eteenpäin suuntautunut jarrutusapu
tekee jarrutusavusta herkemmän.
Näin kevyellä jarrupolkimen painal‐
luksella saadaan välittömästi aikaan
voimakas jarrutus. Tämä toiminto
auttaa kuljettajaa jarruttamaan
nopeammin ja voimakkaammin
ennen törmäystä.9 Varoitus
Aktiivista hätäjarrutusta ei ole
suunniteltu jarruttamaan itsenäi‐
sesti tai välttämään törmäystä
automaattisesti. Se on suunniteltu alentamaan auton nopeutta ennen
törmäystä. Se ei ehkä reagoi

190Ajaminen ja käyttöpaikallaan oleviin autoihin, jalan‐
kulkijoihin tai eläimiin. Äkillisen
kaistanvaihdon jälkeen järjes‐
telmä tarvitsee määrätyn ajan
seuraavan edessä olevan auton
havaitsemiseen.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan tulee
olla aina valmiina toimimaan,
jarruttamaan ja ohjaamaan
törmäyksen välttämiseksi. Järjes‐
telmä on suunniteltu toiminaan
kaikkien autossa matkustavien
käyttäessä turvavöitä.
Järjestelmän rajoitukset
Aktiivinen hätäjarrutus toimii rajoite‐
tusti tai ei lainkaan sateessa, lumessa
tai likaisissa olosuhteissa, koska
tutkan tunnistin voi peittyä vesikal‐ voon, pölyyn, jäähän tai lumeen. Jos
tunnistin tukkeutuu, puhdista sen
suojus.
Joissakin harvinaisissa tapauksissa
aktiivinen hätäjarrutus voi jarruttaa
lyhyesti tilanteissa, joissa se on
tarpeetonta, esimerkiksi kaarteessa
olevien liikennemerkkien tai toisella
kaistalla olevien autojen takia. Tämä
on normaalia toimintaa eikä auto ole
huollon tarpeessa. Paina kaasupol‐
jinta voimakkaasti ohittaaksesi auto‐
maattisen jarrutuksen.
Asetukset
Asetuksia voidaan muuttaa infonäy‐
tössä auton räätälöinti -valikossa.
Valitse oikea asetus infonäytön
kohdassa Asetukset.
Auton räätälöinti 3 125.
Ohjeita häiriötilanteen varalta
Jos järjestelmä on huollon tarpeessa,
kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 124.Pysäköintitutka
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Edessä olevista esteistä varoittava
signaali annetaan etukaiuttimien
kautta, kun taas takana olevien estei‐
den signaali kuuluu auton takakaiutti‐ mista.

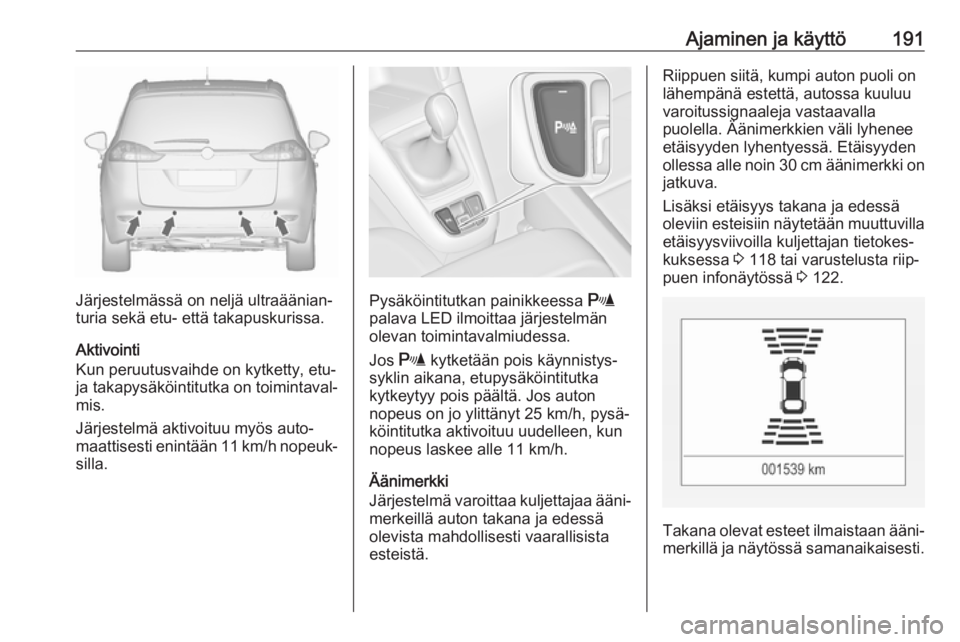

Ajaminen ja käyttö191
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Aktivointi
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.
Järjestelmä aktivoituu myös auto‐
maattisesti enintään 11 km/h nopeuk‐ silla.Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun nopeus laskee alle 11 km/h.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana ja edessä
olevista mahdollisesti vaarallisista
esteistä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla
etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 118 tai varustelusta riip‐
puen infonäytössä 3 122.
Takana olevat esteet ilmaistaan ääni‐
merkillä ja näytössä samanaikaisesti.

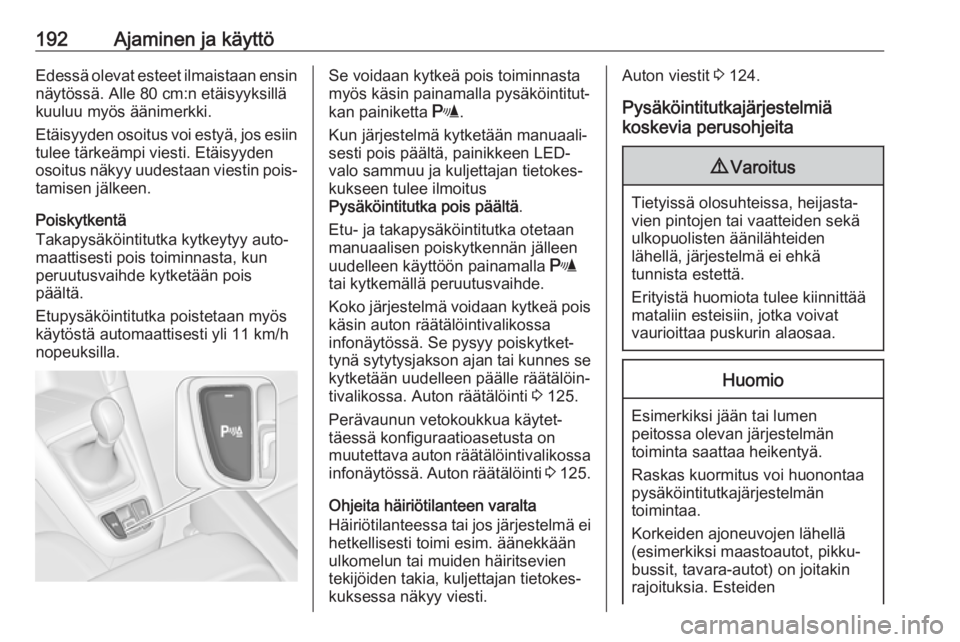

192Ajaminen ja käyttöEdessä olevat esteet ilmaistaan ensin
näytössä. Alle 80 cm:n etäisyyksillä
kuuluu myös äänimerkki.
Etäisyyden osoitus voi estyä, jos esiin tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun
peruutusvaihde kytketään pois
päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus
Pysäköintitutka pois päältä .
Etu- ja takapysäköintitutka otetaan manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla r
tai kytkemällä peruutusvaihde.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 125.
Perävaunun vetokoukkua käytet‐
täessä konfiguraatioasetusta on
muutettava auton räätälöintivalikossa infonäytössä . Auton räätälöinti 3 125.
Ohjeita häiriötilanteen varalta Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.Auton viestit 3 124.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden

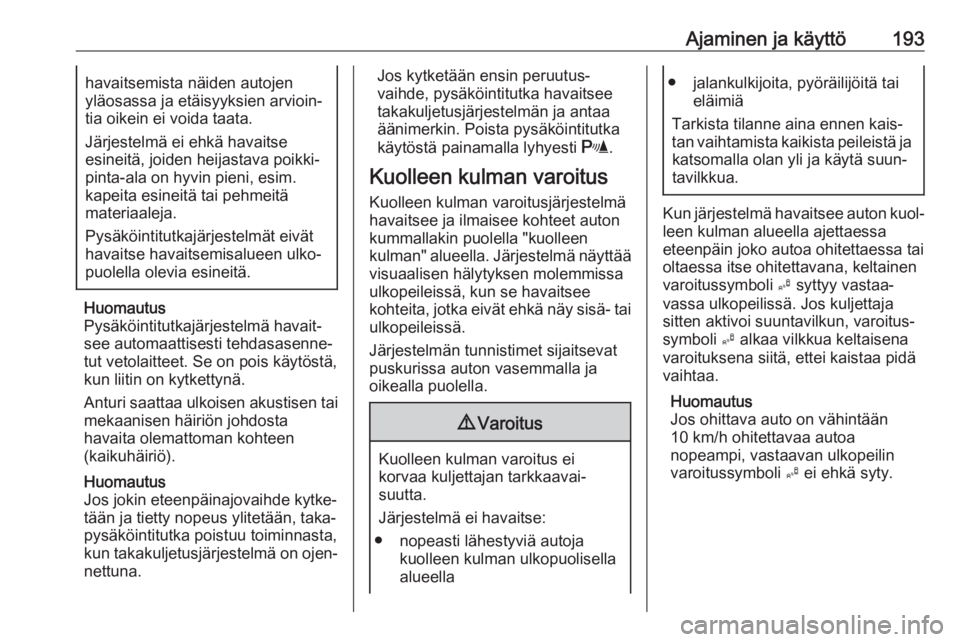

Ajaminen ja käyttö193havaitsemista näiden autojen
yläosassa ja etäisyyksien arvioin‐
tia oikein ei voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐ tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai
mekaanisen häiriön johdosta
havaita olemattoman kohteen
(kaikuhäiriö).
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐ nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee
takakuljetusjärjestelmän ja antaa
äänimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Järjestelmän tunnistimet sijaitsevat puskurissa auton vasemmalla ja
oikealla puolella.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua keltaisena
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.

194Ajaminen ja käyttö

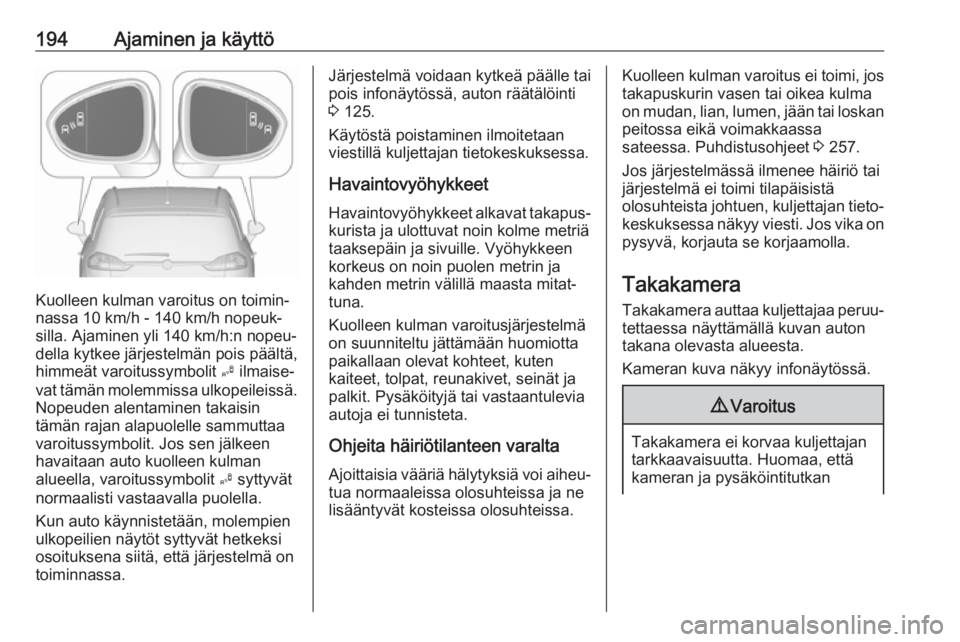

Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin
tämän rajan alapuolelle sammuttaa
varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman
alueella, varoitussymbolit B syttyvät
normaalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 125.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
HavaintovyöhykkeetHavaintovyöhykkeet alkavat takapus‐kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen
korkeus on noin puolen metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa
sateessa. Puhdistusohjeet 3 257.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan

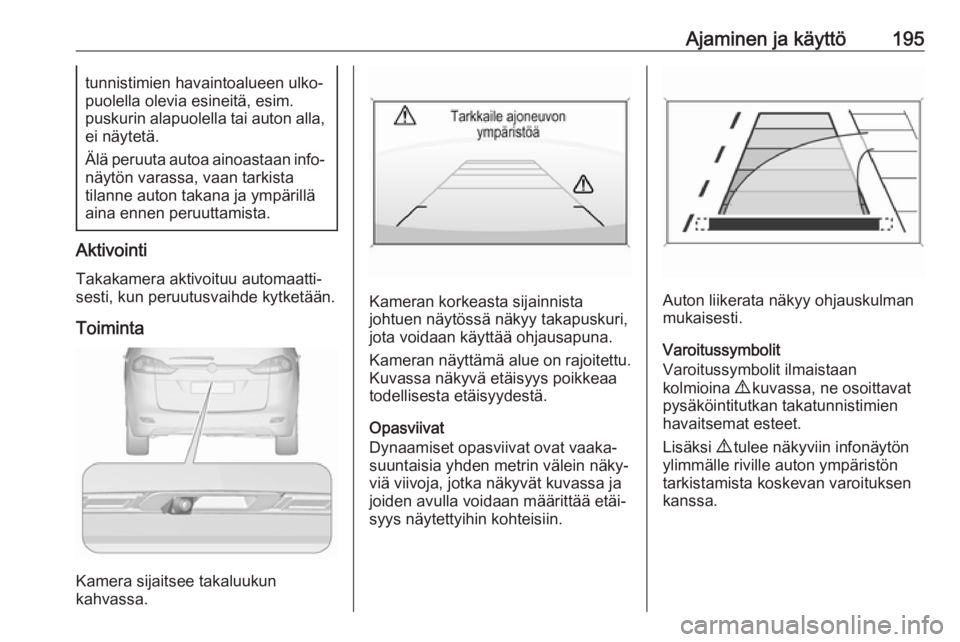

Ajaminen ja käyttö195tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera sijaitsee takaluukun
kahvassa.
Kameran korkeasta sijainnista
johtuen näytössä näkyy takapuskuri,
jota voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐viä viivoja, jotka näkyvät kuvassa ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman
mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
pysäköintitutkan takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.

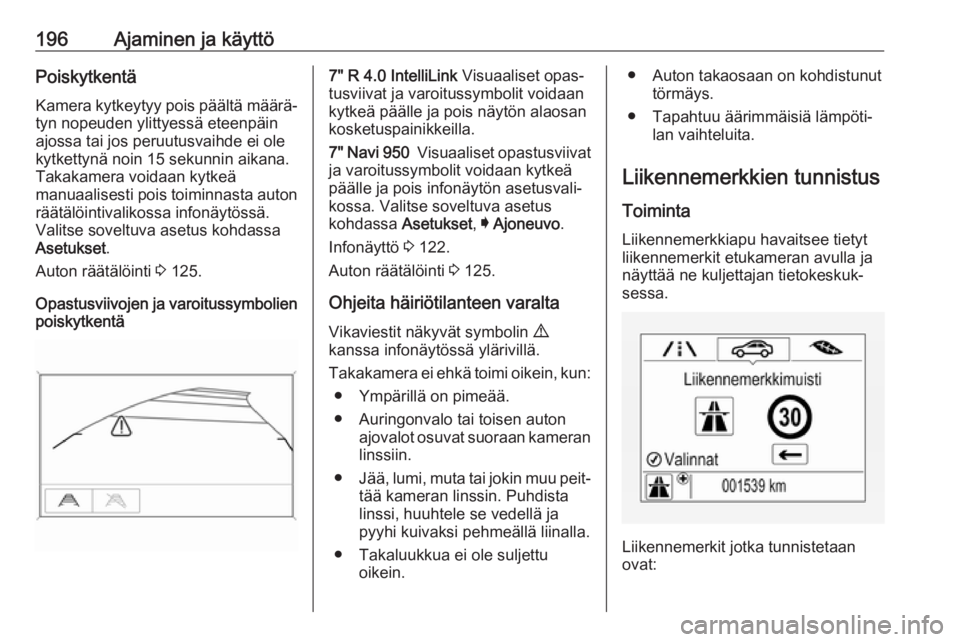

196Ajaminen ja käyttöPoiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 15 sekunnin aikana.
Takakamera voidaan kytkeä
manuaalisesti pois toiminnasta auton räätälöintivalikossa infonäytössä.
Valitse soveltuva asetus kohdassa
Asetukset .
Auton räätälöinti 3 125.
Opastusviivojen ja varoitussymbolien
poiskytkentä7" R 4.0 IntelliLink Visuaaliset opas‐
tusviivat ja varoitussymbolit voidaan
kytkeä päälle ja pois näytön alaosan kosketuspainikkeilla.
7" Navi 950 Visuaaliset opastusviivat
ja varoitussymbolit voidaan kytkeä
päälle ja pois infonäytön asetusvali‐
kossa. Valitse soveltuva asetus
kohdassa Asetukset, I Ajoneuvo .
Infonäyttö 3 122.
Auton räätälöinti 3 125.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Takaluukkua ei ole suljettu oikein.● Auton takaosaan on kohdistunuttörmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt
liikennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit jotka tunnistetaan
ovat:

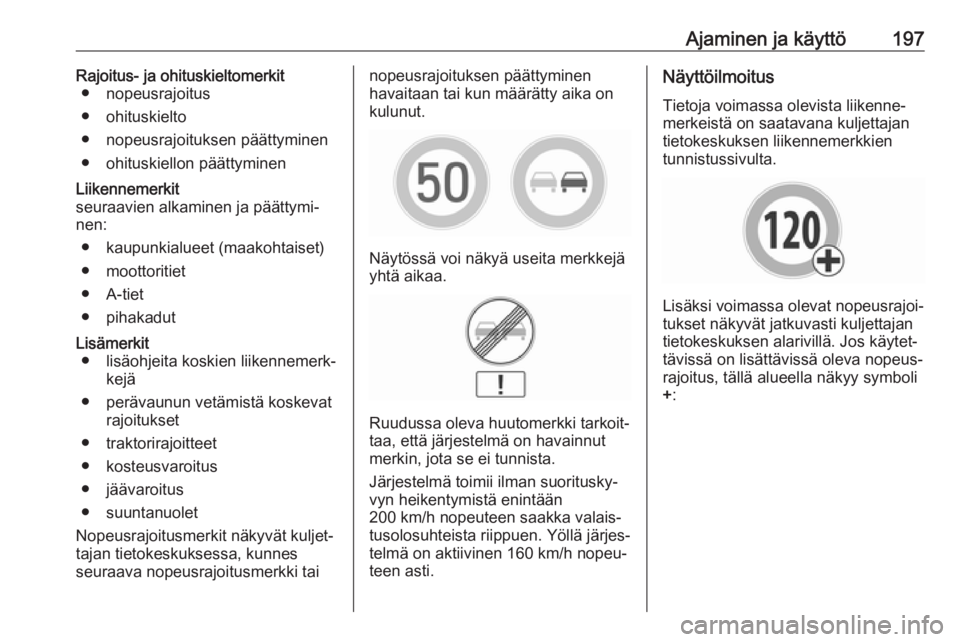

Ajaminen ja käyttö197Rajoitus- ja ohituskieltomerkit● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes
seuraava nopeusrajoitusmerkki tainopeusrajoituksen päättyminen
havaitaan tai kun määrätty aika on
kulunut.
Näytössä voi näkyä useita merkkejä
yhtä aikaa.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista.
Järjestelmä toimii ilman suoritusky‐ vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisättävissä oleva nopeus‐ rajoitus, tällä alueella näkyy symboli+ :

198Ajaminen ja käyttö

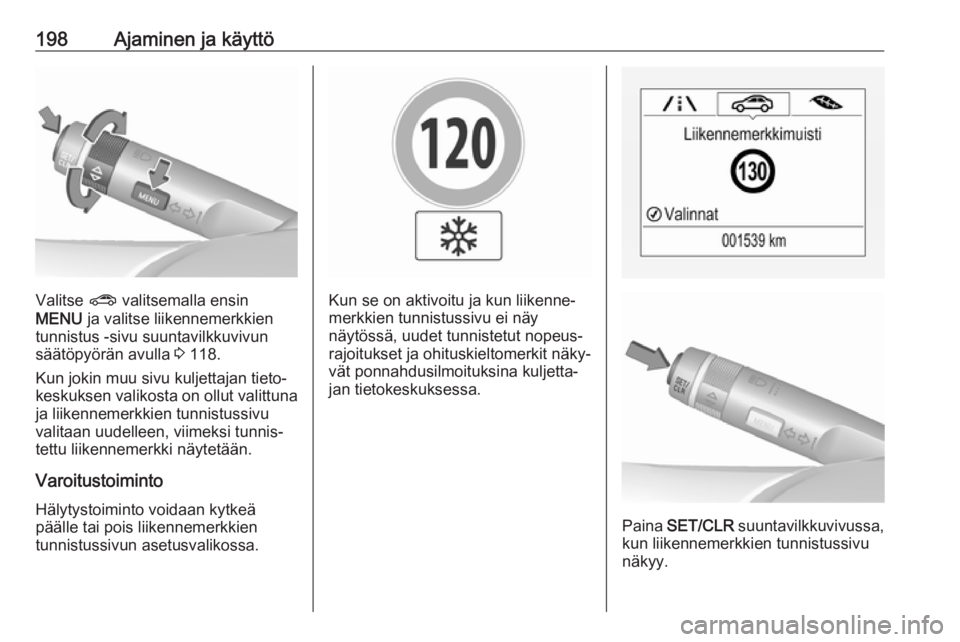

Valitse ? valitsemalla ensin
MENU ja valitse liikennemerkkien
tunnistus -sivu suuntavilkkuvivun
säätöpyörän avulla 3 118.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.Kun se on aktivoitu ja kun liikenne‐
merkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.
Paina SET/CLR suuntavilkkuvivussa,
kun liikennemerkkien tunnistussivu näkyy.
